расшифровка, размеры, цены полнотелых и пустотных

Плиты перекрытия относятся к конструкциям с несущими способностями, разделяющим этажи или разнотемпературные зоны. Изделия изготавливают из бетона и ж/б, вторая разновидность считается универсальной и подходит как для горизонтального, так и вертикального размещения. К главным критериям их выбора относят тип плиты, габариты и вес, выдерживаемые несущие способности, диаметр пустот, дополнительные условия применения. Эта информация обязательно указывается производителем в маркировке, порядок расположения знаковых обозначений регулируется ГОСТ 23009-2016.

Оглавление:

1. Описание разных видов плит
2. Расшифровка маркировки
3. Стоимость

Виды плит перекрытия

В зависимости от конструктивного исполнения выделяют сплошные (полнотелые) и пустотные разновидности. По способу обустройства они могут быть монолитными, сборно-монолитными или сборными. Максимальную востребованность имеют многопустотные железобетонные плиты перекрытий, сочетающие в себе легкий вес и надежность. Их технические условия и маркировку регламентирует ГОСТ 9561-91, исходя из толщины, числа сторон, формы и диаметра пустот выделяют 15 основных типов.

Полнотелые изделия в зависимости от формы и функционального назначения разделяются на:

1. Сплошные безбалочные панели с гладкой поверхностью, оптимальные для закладки потолочных перекрытий. Востребованы в частном строительстве, ценятся на простоту отделки, их использование подразумевает отказ от подвесных систем. Значительная часть изготавливается из бетонов ячеистого типа.

2. Ребристые – с вертикальными ребрами жесткости, выполняющими роль опор. Надежность таких плит перекрытия объясняется удалением бетона с участков, подверженных нагрузкам на растяжение и увеличением его объема на точках сжатия. Характеристики и обозначения этой разновидности регламентируется ГОСТ 28042-89. Основная сфера применения – гражданское и жилое строительство, в частных домах ребристые перекрытия экономически нецелесообразны.

3. Кесонные (часторебристые или частобалочные) группы. Представляют собой монолитную плиту, уложенную поверх квадратных ячеек из балок перекрытий. Таким образом, с одной стороны они имеют ровную поверхность, с другой – напоминают вафли.

Эти конструкции предназначены для эксплуатации при больших нагрузках, в частном строительстве они практически не используются (согласно СП 52-103-2007 их рекомендуют при превышении длины пролета одного помещения свыше 12-15 м).

Стандартная маркировка плит перекрытия вне зависимости от их вида последовательно включает:

• Обозначение типа конструкции и изделия.
• Размеры цифрами: длина и ширина, высота относится к стандартным величинам и не указывается.
• Несущую способность плит перекрытия (1 единица в численном значении соответствует выдерживаемым 100 кг/м²).
• Класс испытуемой арматуры.
• Дополнительные характеристики и свойства, такие как: стойкость к агрессивным средам, сейсмическим воздействиям, низким температурам, обозначение закладных элементов или отверстий (при их наличии).

Типы перекрытия имеют буквенную маркировку, стоящее перед ними число указывается у пустотных разновидностей и характеризует диаметр внутренних отверстий. Примеры возможных обозначений и их расшифровка для востребованных сплошных видов приведены в таблице:

Маркировка пустотных панелей включает буквенное обозначение числа сторон опирания плиты («Т» соответствует трем, «К» – четырем). Отсутствие третьей буквы подразумевает поддержку конструкции с двух сторон. Расшифровка основных типов в данном случае:

Основным отличием плит ПК и ПГ от панелей ПБ является метод изготовления: первые две заливаются в опалубочные конструкции, последнюю формуют непрерывном способом (конвейерная технология). Как следствие, перекрытия с маркировкой ПБ имеют более гладкую и защищенную от внешних воздействий поверхность. Они менее ограничены по длине и подходят для помещений с нестандартными габаритами. К недостаткам формовочных плит относят более узкие отверстия (диаметр пустот при маркировке ПБ не превышает 60 мм), в отличие от ПК и ПГ их нельзя сверлить насквозь для прокладки коммуникаций, по крайне мере это правило действует для высотных построек.

Длина и ширина каждого типа также ограничены стандартом, они указываются в дециметрах и округляются в большую сторону. Реальный размер ж/б многопустотных плит обычно меньше на 10-20 мм. Следующее цифровое обозначение характеризует расчетную нагрузку плиты, этот показатель зависит от качества бетона и используемого металла армирования. Класс арматуры указывается не всегда, его упоминание обязательно только у предварительно напряженных конструкций. При необходимости его обозначения ориентируются на технические условия на арматурную сталь.

Следующий пункт маркировки касается марки используемого бетона (не указывается для тяжелых групп). К другим видам относят: ячеистые (Я), легкие (Л), плотные силикатные (С), мелкозернистые (М), жаростойкие (Ж) и пескобетонные (П) составы. У плит перекрытий, предназначенных для работ в условиях воздействия агрессивных сред, указывают стойкость в буквенном выражении: нормальной проницаемости (Н), пониженной (П) и особо низкой (О). Еще одним показателем является сейсмическая устойчивость: конструкции, рассчитанные на такие нагрузки, обозначены буквой «С». Все дополнительные особенности указывают в маркировке изделий арабскими цифрами или буквами.

Стоимость плит

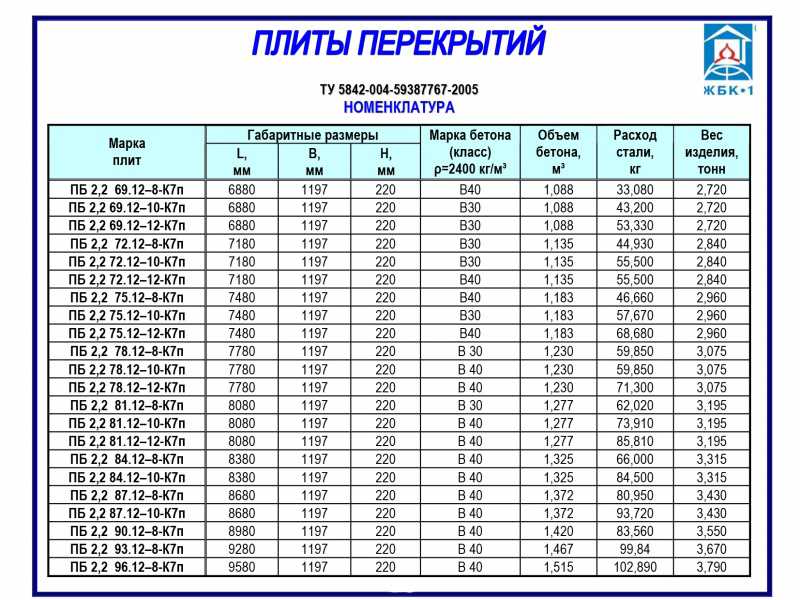

Маркировка	Размеры: Д×Ш×В, см	Вес, кг	Несущая способность, кг/м2	Розничная цена за шт, рубли
Пустотные плиты с круглыми отверстиями, опираемые на 2 стороны
ПК-16.10-8	158×99×22	520	800	2940
ПК-30. 10-8	298×99×22	880		6000
ПК-60.18-8	598×178×22	3250		13340
ПК-90.15-8	898×149×22	4190		40760
Плиты перекрытия, стендового безопалубочного формирования. Изделия ставят на 2 торцевые стороны
ПБ 24.12-8	238×120×22	380	800	3240
ПБ 30.12-12	298×120×22	470	1200	3950
ПБ 100.15-8	998×145×22	2290	800	29100
Ребристые перекрытия без проема в полке
2ПГ 6-3 АIV т	597×149×25	1230	500	12800
4ПГ 6-4 АтVт	597×149×30	1500	820	14150

Расшифровка обозначений плит ПК

В данной статье рассматривается расшифровка условных обозначений плит перекрытий ПК.

Условные обозначения, применяемые при маркировке плит перекрытий ПК, регламентируется ГОСТ 9561 (Железобетонные многопустотные плиты перекрытий — технические условия) и ГОСТ 26434 (Железобетонные плиты перекрытий — основные параметры и типы).

В настоящий момент актуальной редакцией ГОСТ 9561 является издание от 2016 года, для ГОСТ 26434 — издание от 2015 года.

Следует отметить что данные ГОСТы существуют давно, и выдержали по несколько редакций, ГОСТ 9561 ссылается на ряд типовых проектных серий, которые не подвергались редактированию и обновлению вслед за изменением ГОСТ. ГОСТ 9561 допускает изготовление многопустотных плит перекрытий по проектным сериям, не указанным в ГОСТ, но разработанными квалифицированными проектными организациями в соответствии с его требованиями.

Также обратите внимание, что до введения редакции 1992 года «плиты перекрытий железобетонные многопустотные» назывались «панелями железобетонными многопустотные для перекрытий зданий» — фактически это одно и то же.

Из-за вышеперечисленного, в наименовании, и расшифровке наименований различных серий изделий, часто возникает путаница.

Для начала разберемся со стандартными наименованиями по ГОСТ 9561 — плиты многопустотные, которые могут быть следующих видов:

Плиты 1ПК — железобетонные многопустотные, толщиной 220 мм с диаметром отверстий 159 мм, предназначенные для опирания по двум сторонам. Данные изделия чаще обозначаются просто как плиты ПК.

К этому типу плит относятся также многопустотные плиты П выпущенные по серии 1.241-1 альбом 36, которые согласно ГОСТ должны быть поименованы как ПК, но непосредственно в альбоме имеют маркировку панели П.

Изделия длиной до 4780 мм допускается изготавливать с использованием ненапрягаемой арматуры, плиты свыше указанной длины, производят с использованием предварительно напряженной арматуры класса At—V. Используется электротермический способ напряжения.

Плиты ПБ — толщиной 220 мм, безопалубочного формования, предназначенные для опирания по двум сторонам.

Плиты ПГ — толщиной 260 мм с грушевидными пустотами, предназначенные для опирания по двум сторонам.

Кроме того, в ГОСТ 9561 описаны менее распространённые типы изделий:1ПКТ, 1ПКК, 2ПК, 2ПКТ, 2ПКК, 3ПК, 3ПКТ, 4ПК, 5ПК, 6ПК, 7ПК, отличающиеся толщиной, диаметром отверстий и количеством сторон опирания плиты.

Буквенно-цифровые маркировки плиты ПК (панелей П по серии 1.241-1) на примере плиты перекрытия ПК 57-10-8 АтV-1:

ПК — плита железобетонная многопустотная, толщиной 220 мм с диаметром отверстий 159 мм, предназначенные для опирания по двум сторонам.

57 – длина изделия в дециметрах.

10 – ширина изделия в дециметрах.

8 – данное изделие выдерживает нагрузку до 800 кгс/м2 – расчетная нагрузка.

AtV– использование предварительно напряженной арматуры и ее класс. В случае использования ненапрягаемой арматуры обозначение опускается.

Дополнительно могут быть использованы обозначения:

— Л — легкий бетон, С — плотный силикатный бетон; не обозначают тяжелый бетон.

— а – отверстия плит имеют уплотняющие вкладыши.

— 1 — этот индекс означает, что отверстия плиты заделаны с торцов.

Купить плиты ПК по ценам ниже заводов производителей Вы можете в компании «ЖБИ Эксперт».
