Максимальный диаметр арматуры: Самый большой и самый маленький диаметр арматуры, ГОСТы, где и для чего применяются — Умный дом: система умный дом, автоматизация зданий, интеллектуальное здание, цифровой дом, домашняя автоматизация, интеллектуальный дом

Содержание

Арматура А3 (А400)

Арматура А3 (А400) — это востребованные изделия, относящиеся к сортовому прокату. Благодаря повышенной функциональности такой металлопрокат получил распространение на различных строительных объектах. Заказать арматуру А3 высшего качества можно в нашей компании. При необходимости покупателю будет предоставлена вся необходимая документация на сортовой прокат. Стоимость изделий является выгодной для клиентов.

Особенности арматуры А3

Изготовление арматуры А3 осуществляется из марок низкоуглеродистых и легированных сталей (25Г2С, 35ГС). В зависимости от назначения и пожеланий заказчика, она может выпускаться из гладкого или рифленого профиля. Гладкий профиль никаких засечек, выступов на поверхности не имеет. Периодический профиль имеет 2 ребра. Как правило, арматуру А3 выпускают переодического профиля.

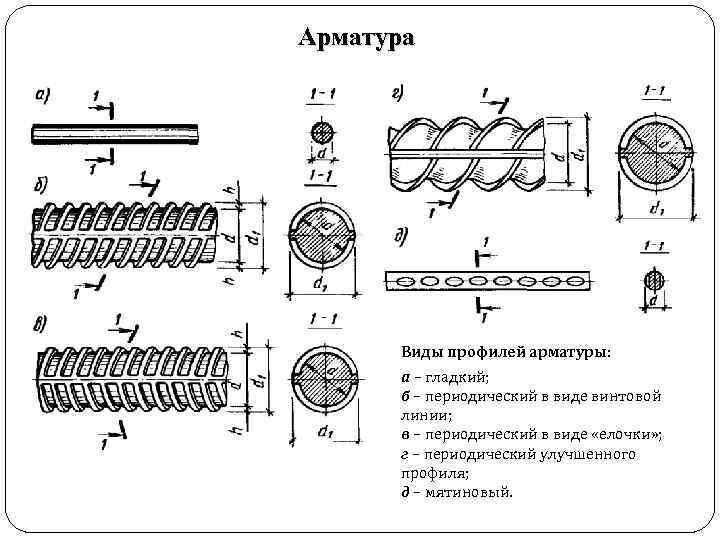

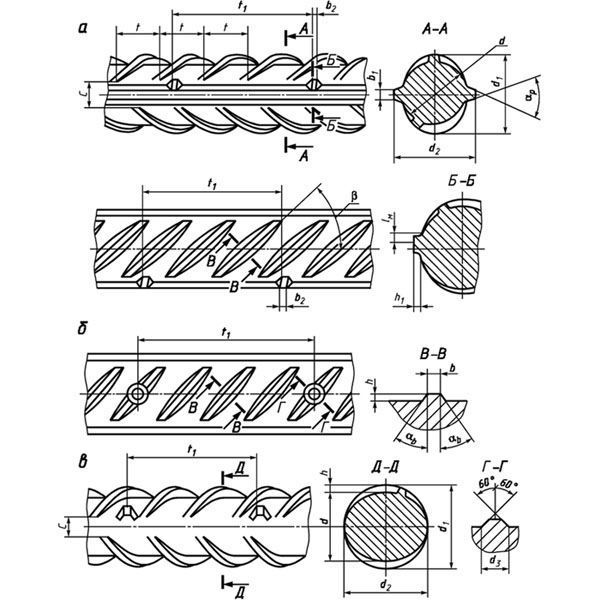

Рифленая поверхность состоит из 2 выступов. Они находятся на винтовой линии с тремя заходами. Именно эти выступы придают изделию нужные эксплуатационные особенности, а именно хорошее сцепление с бетоном.

Арматура соответствует норме ГОСТ 5781-82. Минимальный диаметр изделий составляет 6 мм, а максимальный — 40 мм. В соответствии с требованиями ГОСТ, длина стального стержня может достигать 11,7 м. Подобные изделия применяют для возведения крупных строительных объектов.

Процесс изготовления изделий

Производство осуществляется на мелко- и среднесортных станах способом горячей прокатки. На начальных этапах выпуска заготовка нужного сечения нагревается в печи. После этого ее направляют в черновую, затем — чистовую группу клетей. После создания правильной геометрии продукция сматывается на специализированной моталке. При необходимости арматура охлаждается и режется на стержни оптимальной длины. Точность размеров арматуры, отсутствие трещин и других изъянов проверяется специалистами на заключительных этапах производства.

Сфера применения

Арматуру класса А3 активно применяют для вспомогательного армирования, усиления различных железобетонных конструкций. Изделия используются для возведения монолитных, а также сборно-монолитных конструкций. Сфера применения металлопроката очень широка. Изделия применяют для:

дорожного строительства;

производства железобетонных зданий;

обустройства различных видов фундамента;

строительства малоэтажных объектов с применением монолитных конструкций.

Для заказа арматуры А400 в необходимом количестве достаточно обратиться в нашу компанию. Заявка на приобретение изделий может быть сформирована на нашем сайте. Независимо от объема заказа, его обработка будет проведена в короткие сроки. Для получения развернутой консультации можно позвонить по указанному в шапке номеру телефона. Кроме доставки, отгрузки металлопроката клиентам компании предлагается перечень вспомогательных услуг: гибка, резка, рубка. Полный список услуг представлен на сайте нашей компании.

Наименование	Вес метра	Метров в тн.	Купить
Арматура 6 мм. А3 (А400) Горячекатаная, ГОСТ 5781-82	0. 22 кг.	4545.5 м.	тн.м.рифленаягладкая
Арматура 8 мм. А3 (А400) Горячекатаная, ГОСТ 5781-82	0.4 кг.	2500 м.	тн.м.рифленаягладкая
Арматура 10 мм. А3 (А400) Горячекатаная, ГОСТ 5781-82	0.62 кг.	1612.9 м.	тн.м.рифленаягладкая
Арматура 12 мм. А3 (А400) Горячекатаная, ГОСТ 5781-82	0.89 кг.	1123.6 м.	тн.м.рифленаягладкая
Арматура 14 мм. А3 (А400) Горячекатаная, ГОСТ 5781-82	1.21 кг.	826.4 м.	тн.м.рифленаягладкая
Арматура 16 мм. А3 (А400) Горячекатаная, ГОСТ 5781-82	1.58 кг.	632.9 м.	тн.м.рифленаягладкая
Арматура 18 мм. А3 (А400) Горячекатаная, ГОСТ 5781-82	2 кг.	500 м.	тн.м.рифленаягладкая
Арматура 20 мм. А3 (А400) Горячекатаная, ГОСТ 5781-82	2.47 кг.	404.9 м.	тн.м.рифленаягладкая
Арматура 22 мм. А3 (А400) Горячекатаная, ГОСТ 5781-82	2.98 кг.	335.6 м.	тн.м.рифленаягладкая
Арматура 25 мм. А3 (А400) Горячекатаная, ГОСТ 5781-82	3.85 кг.	259.7 м.	тн.м.рифленаягладкая
Арматура 28 мм. А3 (А400) Горячекатаная, ГОСТ 5781-82	4.83 кг.	207 м.	тн.м.рифленаягладкая
Арматура 32 мм. А3 (А400) Горячекатаная, ГОСТ 5781-82	6. 31 кг.	158.5 м.	тн.м.рифленаягладкая
Арматура 36 мм. А3 (А400) Горячекатаная, ГОСТ 5781-82	7.99 кг.	125.2 м.	тн.м.рифленаягладкая
Арматура 40 мм. А3 (А400) Горячекатаная, ГОСТ 5781-82	9.87 кг.	101.3 м.	тн.м.рифленаягладкая
Арматура 45 мм. А3 (А400) Горячекатаная, ГОСТ 5781-82	12.48 кг.	80.1 м.	тн.м.рифленаягладкая
Арматура 50 мм. А3 (А400) Горячекатаная, ГОСТ 5781-82	15.41 кг.	64.9 м.	тн.м.рифленаягладкая
Арматура 55 мм. А3 (А400) Горячекатаная, ГОСТ 5781-82	18.65 кг.	53.6 м.	тн.м.рифленаягладкая
Арматура 60 мм. А3 (А400) Горячекатаная, ГОСТ 5781-82	22.19 кг.	45.1 м.	тн.м.рифленаягладкая
Арматура 70 мм. А3 (А400) Горячекатаная, ГОСТ 5781-82	30.21 кг.	33.1 м.	тн.м.рифленаягладкая
Арматура 80 мм. А3 (А400) Горячекатаная, ГОСТ 5781-82	39.46 кг.	25.3 м.	тн.м.рифленаягладкая

Диаметр или толщина арматуры для фундамента дома

Хотите разместить рекламу ваших товаров или услуг на сайте cdelayremont.ru? Перейдите на страницу реклама, чтобы узнать о вариантах и условиях сотрудничества.

Одним из самых важных показателей строительной арматуры является диаметр стержней. От него зависит не только прочность конструктивного элемента каркаса или сетки, но и качество совместной работы бетонного монолита и арматурного скелета. Если вы задумали своими руками возводить фундамент с нуля, то должны ориентироваться в вопросах, связанных с выбором арматуры по ее диаметру.

Принцип выбора арматуры по ее диаметру

Толщина (диаметр) арматуры для фундамента выбирается исходя из требуемого относительного содержания рабочей арматуры. Площадь сечения армирующих продольных элементов на срезе должна составлять не менее 0,1% – такое значение указано в нормативном документе СНиП 52-01-2003 «Бетонные и железобетонные конструкции». Что это значит?

Всего лишь то, что площадь арматуры по отношению к общей площади фундамента в разрезе (к площади сечения) должна соотноситься как 0,001 к 1.

В статье «Расчет арматуры для фундамента» мы приводили достаточно подробный разбор методики выбора армирующих элементов – их количества и диаметра – исходя из выбранных параметров фундамента дома. В расчетах используют таблицу, приведенную ниже.

Методика выбора диаметра арматуры

Предположим, мы задумали строительство ленточного фундамента шириной 300 мм (30 см) и высотой 1000 мм (100 см).

Площадь сечения ленты составит: 30×100=3000 см²
Умножаем полученное значение на 0,001 и получаем минимальную площадь поперечного сечения арматурных стержней: 3000×0,001=3 см²

По таблице выше видим, что данное значение соответствует 6 стержням диаметром 8 мм или 4 – диаметром 10 мм. Т.е. арматура ленточного фундамента закладывается в два пояса, либо по 3 стержня в каждом, либо по 2. Учитывая различие в цене на арматуру, выбор становится очевиден – экономичнее принять к установке 4 стержня диаметром 10 мм. Однако если длина каждой стороны фундамента превышает 3 метра, то минимальное значение диаметра (о нем говорится в пособии по проектированию «Армирование элементов монолитных железобетонных зданий») составит 12 мм. Поэтому тут уже нужно смотреть на конкретном примере. Если при указанных выше параметрах фундамента длина ленты превышает 3 м, то смело используем 12 мм стержни.

Для плитного фундамента порядок работы аналогичен, только в этом случае нужно учитывать не только поперечное, но и продольное сечение фундамента (необходимо ориентироваться как раз на последнее). Предположим, что нам необходимо армировать плиту 6000×8000×300 мм (600×800×30 см).
Площадь продольного сечения: 800×30=24000 см²

Расчетная величина поперечного сечения арматуры: 24000×0,001=24 см²
Количество стержней, установленных с шагом 20 см (оптимальные размеры ячеек, которые позволяют удобно заливать бетон для фундамента и обеспечивают полноценную работу железобетона) в две сетки: 2×800/20= 80 шт.

Умножаем значения для 10 стержней в столбце таблицы на 8 и выбираем вариант, который немного превышает 24 см².
Видим, что ближе всего использование 80 шт. арматуры диаметром 8 мм. Т.к. размер стороны превышает 3 м, то принимаем к установке d=12 мм.

Толщина арматуры и ее функциональное назначение

В таблице ниже мы представили типы арматуры по ее диаметру, функциональному назначению и применению в индивидуальном строительстве. Как правило, элементы диаметром 6-8 мм используются в качестве монтажных. Все, что больше – стержни с периодическим профилем, которые уже работают на изгиб.

Как видите, тип подбираемой по толщине арматуры не зависит от того, какие пропорции бетона для фундамента мы используем и прочих параметров.

Диаметр арматуры, мм	Профиль	Назначение
6	гладкий	монтажная/для формирования хомутов
8	гладкий	монтажная/возможно применение в качестве армирующих элементов буронабивных свай
10	периодический (рифленый, ребристый)	рабочая/используется для небольших построек с учетом параметров грунта
12		рабочая/самые распространенные варианты для возведения ленточного или плитного железобетонного основания
14
16		рабочая/используется для больших домов на сложном грунте

Каковы минимальный и максимальный диаметр стержня, используемого в плите, балке и колонне

Каковы минимальный и максимальный диаметр стержня, используемого в плите, балке и колонне | минимальный диаметр стержня, используемого в плите | максимальный диаметр стержня, используемого в плите | минимальный диаметр стержня, используемого в балке | максимальный диаметр стержня, используемого в балке | минимальный диаметр стержня, используемого в железобетонной колонне | максимальный диаметр стержня, используемого в железобетонной колонне.

◆Вы можете подписаться на меня в Facebook и подписаться на наш канал Youtube

Вам также следует посетить:-

1) что такое бетон, его типы и свойства

2) расчет количества бетона для лестницы и его формула

Несущая балка и плита здание, обеспеченное большим количеством бетонного материала со стальным / арматурным стержнем, увеличивающим их прочность, но при этом выдерживающим все виды осевых нагрузок и боковых нагрузок, действующих на конструкцию.

Каковы минимальный и максимальный диаметр стержня, используемого в плите, балке и колонне

Количество стали, минимальный диаметр и количество арматурных стержней, предусмотренных в железобетонной конструкции, такой как колонна, балка и плита, зависят от проектной конструкции и расчета всех типов нагрузок, действующих на нее.

На рынке доступны различные сорта стали и диаметры, которые производятся различными производственными компаниями. Диаметр арматурного стержня 6 мм, 8 мм, 10 мм, 12 мм, 16 мм, 20 мм, 25 мм, 32 мм, 40 мм и т. д. доступен на рынке и поставляется различными поставщиками, такими как Tata, Jindal и т. д.

Люди путаются в том, что такое минимальный и максимальный диаметр арматурного стержня, необходимого для ж/б плиты, балки и колонны. Но есть некоторое правило большого пальца и основной закон правила и директивы IS code 456: 2000, предлагающие, каковы минимальный и максимальный диаметр стержня, используемого в железобетонной плите, балке и колонне.

Каков минимальный и максимальный диаметр стержня, используемого в плите

Фактическое минимальное и максимальное количество арматурного стержня, а также их диаметр и количество, используемого в железобетонной плите в соответствии с проектом, будет ли это плоская плита, односторонняя плита и двусторонняя плита, пролет и длина плиты, временная нагрузка и т. д. Но есть некоторые правила большого пальца и основной закон правила и директивы IS code 456:2000, предлагающие, каковы минимальный и максимальный диаметр стержня, используемого в железобетонной плите.

Каков минимальный диаметр арматуры/стержня, используемого в плите согласно IS 456: 2000:- существует два типа арматуры/стержня, предусмотренных в железобетонной плите: 1) основной стержень, расположенный в зоне растяжения железобетонной плиты и 2 ) распределительная планка в зоне сжатия. Согласно IS 456:2000, в железобетонных плитах минимальный диаметр основного стержня должен быть не менее 8 мм (деформируемый стержень с высоким пределом текучести HYSD) или 10 мм (простой стержень), а распределительный стержень должен быть не менее 8 мм.

Максимальный диаметр арматуры/стержня, используемого в плите согласно IS 456: 2000:- в железобетонной плите предусмотрены два типа арматуры/стержня: 1) основной стержень, предусмотренный в зоне растяжения железобетонной плиты, и 2) распределительный стержень, предусмотренный в зоне сжатия. Согласно IS 456:2000, в железобетонной плите максимальный диаметр основного стержня и распределительного стержня не должен превышать 1/8 толщины плиты.

Обычно мы используем плиту толщиной 5 дюймов (125 мм), если толщина плиты составляет 125 мм, то максимальный диаметр стержня, используемого в плите, составляет 125/8, что равно 16 мм. Таким образом, максимальный диаметр арматурного стержня, используемого в железобетонной плите толщиной 5 дюймов (125 мм), составляет 16 мм (5 саж).

если толщина плиты составляет 4 дюйма (100 мм), то максимальный диаметр стержня, используемого в железобетонной плите, составляет 100/8, что равно 12 мм. Таким образом, максимальный диаметр арматурного стержня, используемого в железобетонной плите толщиной 4 дюйма (100 мм), составляет 16 мм (5 саж).

если толщина плиты составляет 6 дюймов (150 мм), то максимальный диаметр стержня, используемого в железобетонной плите, составляет 150/8, что равно 18,75 мм. Стержень 18,75 мм недоступен, поэтому максимальный диаметр арматурного стержня, используемого в железобетонной плите толщиной 6 дюймов (150 мм), составляет 20 мм (6 саж).

На практике минимальный диаметр 10 мм (HYSD) Стальной стержень в качестве основного стержня и стальной стержень 8 мм (HYSD) в качестве распределительного стержня, используемый в железобетонной плите для облегченной конструкции, максимальный диаметр 16 мм (HYSD) Стальной стержень в качестве основного стержня и 12 мм Стальной стержень (HYSD) в качестве распределительного стержня, используемый в железобетонной плите для тяжелых конструкций, таких как парковка, гараж в здании.

Фактическое минимальное и максимальное количество арматурных стержней, а также их диаметр и количество, используемых в железобетонной плите в соответствии с проектом, будет ли это плоская плита, односторонняя плита и двусторонняя плита, пролет и длина плиты, временная нагрузка и т. д.

Каковы минимальный и максимальный диаметр стержня, используемого в балке

Фактическое минимальное и максимальное количество арматурного стержня, а также их диаметр и количество, используемое в ж/б балке, рассчитывается в соответствии с проектом, собственной нагрузкой балки, пролетом между двумя опорами, действующей нагрузкой на балке, будь то цокольная балка, анкерная балка, основная балка или второстепенная балка и т. д. Но есть некоторое правило большого пальца и основной закон правила и директивы IS code 456: 2000, предлагающие, каковы минимальный и максимальный диаметр стержня, используемого в RCC. луч.

Балка представляет собой изгибаемый элемент из бетонного волокна, испытывающего изгибающий момент, зона растяжения в нижней части имеет больший диаметр и большее количество стали для сопротивления нагрузке конструкции. Зона сжатия в верхней части имеет сравнительно меньший диаметр и меньшее количество стали для преодоления опорной рамы.

Какой минимальный диаметр арматурного стержня, используемого в железобетонной балке? каждый элемент RCC имеет определенные правила минимальных требований.
Согласно IS 456:2000, в железобетонной балке, зоне растяжения и зоне сжатия, изгибаемом элементе, горизонтальной опоре, минимальный диаметр используемого арматурного стержня/ поперечного стержня составляет 12 мм. Все инженеры-строители рекомендуют стержень диаметром 12 мм в качестве минимального диаметра стержня для балки.

Какой максимальный диаметр арматурного стержня, используемого в железобетонной балке? каждый элемент RCC имеет определенные правила минимальных требований. Согласно IS 456:2000, в железобетонной балке, зоне растяжения и зоне сжатия, изгибаемом элементе, горизонтальной опоре, максимальный диаметр используемого арматурного стержня/поперечного стержня рассчитывается на основе расчетной нагрузки конструкции и пролета между двумя опорами.

Каковы минимальный и максимальный диаметр арматурного стержня, используемого в железобетонной балке? каждый элемент RCC имеет определенные правила минимальных требований. Согласно IS 456:2000, в железобетонной балке зона растяжения и зона сжатия, изгибаемый элемент, горизонтальная опора, минимальный диаметр используемого арматурного стержня/поперечного стержня составляет 12 мм, а максимальный диаметр используемого арматурного стержня/поперечного стержня рассчитывается на основе конструкции структурная нагрузка и пролет между двумя опорами.

На практике минимальный диаметр 12 мм (HYSD) Стальной стержень в качестве арматурного стержня/натяжного стержня и 10 мм (HYSD) стальной стержень в качестве арматурного стержня/сжимающего стержня, используемый в железобетонной балке для облегченной конструкции, максимальный диаметр 25 мм (HYSD) Сталь стержень в качестве натяжного стержня и стальной стержень 20 мм (HYSD) в качестве сжимающего стержня, используемого в балке из железобетона для тяжелой конструкции и большего пролета.

Каковы минимальный и максимальный диаметр стержня в железобетонной колонне

Фактическое, минимальное и максимальное количество арматурных стержней, а также их диаметр и количество, используемых в железобетонной колонне, будь то прямоугольная, круглая, спиральная или квадратная форма, рассчитывается в соответствии с расчету, собственная нагрузка колонны, пролет между двумя опорами, нагрузка, действующая на колонну. Но есть некоторое правило большого пальца и основной закон правила и директивы IS code 456: 2000, предлагающие, каковы минимальный и максимальный диаметр стержня, используемого в колонне RCC.

Каков минимальный и максимальный диаметр арматурного стержня, используемого в железобетонной колонне? каждый элемент RCC имеет определенные правила минимальных требований. Согласно IS 456:2000, в прямоугольной/круглой/квадратной/спиральной железобетонной колонне, сжимающем элементе, вертикальной опоре, минимальный диаметр используемого арматурного стержня/продольного стержня составляет 12 мм, а максимальный диаметр используемого арматурного стержня/продольного стержня рассчитывается на основе конструкции. структурной нагрузки и пролета между двумя опорами.

Какой минимальный диаметр арматурного стержня, используемого в железобетонной колонне? каждый элемент RCC имеет определенные правила минимальных требований. Согласно IS 456:2000, в прямоугольной/круглой/квадратной/спиральной железобетонной колонне, сжимающем элементе, вертикальной опоре, минимальный диаметр используемого арматурного стержня/продольного стержня составляет 12 мм. Все инженеры-строители рекомендуют стержень диаметром 12 мм в качестве минимального диаметра стержня для колонны.

Какой максимальный диаметр арматурного стержня, используемого в железобетонной колонне? каждый элемент RCC имеет определенные правила для максимальных требований. Согласно IS 456:2000, в прямоугольной/круглой/квадратной/спиральной железобетонной колонне, сжимающем элементе, вертикальной опоре, минимальный диаметр используемого арматурного стержня/продольного стержня рассчитывается на основе расчетной нагрузки на конструкцию и расстояния между двумя опорами.

Какое минимальное количество столбцов в прямоугольном столбце? каждый элемент RCC имеет определенные правила минимальных требований. Согласно IS 456:2000, в прямоугольной железобетонной колонне, сжимающем элементе, вертикальной опоре, минимальное количество используемых арматурных стержней/продольных стержней составляет 4 шт. диаметром 12 мм в 9″×9″ (колонна размером 230 мм×230 мм. Все инженеры-строители рекомендуют 4 шт. стержней диаметром 12 мм в качестве минимального количества стержней для прямоугольной колонны.

Какое минимальное количество стержней в круглой колонне? Каждый элемент RCC имеет определенные правила для минимальные требования.Согласно IS 456:2000, в круглой железобетонной колонне, сжимающем элементе, вертикальной опоре, минимальное количество используемых арматурных стержней/продольных стержней составляет 6 шт. стержней диаметром 12 мм. Все инженеры-строители рекомендуют 6 шт. для круглой колонны

Каков минимальный диаметр продольного стержня колонны? каждый элемент RCC имеет определенные правила минимальных требований. Согласно IS 456:2000, в круглой/прямоугольной/квадратной железобетонной колонне, сжимающем элементе, вертикальной опоре, минимальный диаметр используемого арматурного стержня/продольного стержня составляет 12 мм. Все инженеры-строители рекомендуют стержень диаметром 12 мм в качестве минимального диаметра продольного стержня для колонны.

СТАЛЬНАЯ АРМАТУРА ДЛЯ БЕТОННОЙ КЛАДКИ

ТЭК 12-04Д

ВВЕДЕНИЕ

Армирование стен из бетонной кладки повышает прочность и пластичность, повышает устойчивость к приложенным нагрузкам, а в случае горизонтального армирования также обеспечивает повышенную стойкость к усадочному растрескиванию. Настоящая ТЭК распространяется на ненапряженную арматуру для железобетонных конструкций. Предварительно напряженная сталь обсуждается в статье «Конструкция бетонной кладки с пост-напряжением», TEK 3-14 (ссылка 1). Если не указано иное, информация основана на Международном строительном кодексе (IBC) 2003 г. (ссылка 2). Для проектирования и строительства каменной кладки IBC ссылается на Требования строительных норм и правил для каменных конструкций и Спецификации для каменных конструкций (Кодекс и спецификация MSJC) (ссылки 4, 5). В некоторых случаях IBC принимает положения, отличные от положений MSJC. Эти случаи были отмечены там, где это применимо.

МАТЕРИАЛЫ

Арматура, используемая в каменной кладке, в основном представляет собой арматурные стержни и изделия из холоднотянутой проволоки. Стеновые анкеры и стяжки обычно изготавливаются из проволоки, металлических листов или полос. В таблице 1 перечислены применимые стандарты ASTM, регулирующие стальную арматуру, а также номинальные пределы текучести для каждого типа стали.

Таблица 1 — Арматура, используемая в каменной кладке

Арматурный стержень

Арматурный стержень доступен в США в одиннадцати стандартных размерах стержня, обозначенных № 3-11, № 14 и № 18 (M#10-36, М#43, М#57). Размер арматурного проката обозначается цифрой, соответствующей его номинальному диаметру. Для стержней с номерами от № 3 до № 8 (M № 10-25) номер указывает диаметр в восьмых долях дюйма (мм), как показано в таблице 2.

Чтобы решить потенциальные проблемы, связанные со скоплением арматуры и затвердеванием раствора, IBC ограничивает диаметр арматурного стержня до одной восьмой номинальной толщины элемента и одной четверти наименьшего размера ячейки, рядового или воротникового соединения в котором она размещена. Для типичных одинарных стенок это соответствует максимальному размеру стержня № 8, 9 и 11 для 8-, 10- и 12-дюймовых стен соответственно (M#25, 29 и 36 для 203-, 254- и 254-дюймовых стен). стенки 305 мм). Кроме того, действуют следующие ограничения:

максимальный размер стержня № 11 (M#36),
площадь вертикальной арматуры не должна превышать 6 % площади залитого раствора (т. е. около 1,26 дюйма², 1,81 дюйма² или 2,40 дюйма² вертикальной арматуры для 8-, 10- и 12-дюймового бетона). кирпичная соответственно (815, 1170 или 1550 мм² для 203-, 254- и 305-мм блоков соответственно), и
для кирпичной кладки, разработанной с использованием процедур расчета прочности, максимальный размер стержня составляет № 9 (M # 29), а максимальная площадь армирования составляет 4% площади ячейки (т. е. около 0,84 дюйма², 1,21 дюйма² или 1,61 дюйма² вертикальной арматуры для 8-, 10- и 12-дюймовой бетонной кладки соответственно (545, 781 или 1039мм² для блоков 203, 254 и 305 мм соответственно).

Предписания по размерам арматуры, приведенные выше, связаны со строительством. Дополнительные расчетные ограничения для предотвращения чрезмерного армирования и хрупких разрушений также могут применяться в зависимости от используемого метода проектирования и расчетных нагрузок. Изготовители отмечают размер стержня, заводскую идентификацию и тип стали на арматурных стержнях (см. рис. 1). Обратите внимание, что размер полосы указывает размер в единицах СИ в соответствии со стандартами ASTM.

Стандарты ASTM включают минимальные требования к различным физическим свойствам, включая предел текучести и жесткость. Хотя не все арматурные стержни имеют четко определенный предел текучести, модуль упругости E _s примерно одинаков для всех арматурных сталей и для целей проектирования принимается равным 29 000 000 фунтов на квадратный дюйм (200 ГПа).

При расчете по методу допустимых напряжений допустимое растягивающее напряжение ограничивается 20 000 фунтов на кв. дюйм (138 МПа) для арматурных стержней класса 40 или 50 и 24 000 фунтов на кв. дюйм (165 МПа) для арматурных стержней класса 60. Для арматурных стержней, заключенных в связи, например, в колоннах, допустимое сжимающее напряжение ограничено 40 % от указанного предела текучести с максимальным значением 24 000 фунтов на квадратный дюйм (165 МПа). Для расчета прочности номинальный предел текучести арматуры используется для определения размера и распределения стали.

Таблица 2 — Номинальные свойства арматурного стержня

Рисунок 1 — Маркировка стандартного стержня ASTM

Холоднотянутая проволока

Холоднотянутая проволока для армирования швов, стяжек или анкеров варьируется от W1.1 до W4.9 (MW7 — MW32), самый популярный размер — W1.7 (MW11). В таблице 3 показаны стандартные размеры и свойства проводов. Поскольку IBC ограничивает размер арматуры шва половиной толщины шва, практический предел диаметра проволоки составляет 90 137 3 9.0138 / ₁₆ дюймов (W2,8, 4,8 мм, MW18) для соединения в постели ⅜ дюйма (9,5 мм). Проволока для кладки гладкая, за исключением того, что боковые проволоки для армирования швов деформируются с помощью накатных колес.

Деформационно-напряженные характеристики арматурной проволоки были определены в ходе обширных программ испытаний. Дело не только в том, что предел текучести холоднотянутой проволоки близок к ее пределу прочности, но и в том, что положение предела текучести на кривой напряжения-деформации четко не указано. ASTM A 82 (ссылка 15) определяет предел текучести как напряжение, определяемое при деформации 0,005 дюйма/дюйм. (мм/мм).

Таблица 3—Свойства проволоки для каменной кладки

ЗАЩИТА ОТ КОРРОЗИИ

Строительные растворы, строительный раствор и кладочные элементы обычно обеспечивают достаточную защиту закладной арматуры при условии соблюдения минимальных требований к укрытию и зазорам. Арматуру с умеренным количеством ржавчины, прокатной окалины или их комбинации разрешается использовать без очистки или чистки щеткой при условии, что размеры и масса (включая высоту деформации) очищенного образца не меньше требуемых применимым стандартом ASTM. Когда необходима дополнительная защита от коррозии, арматура может быть оцинкована или покрыта эпоксидной смолой.

Усиление швов

Углеродистая сталь может быть защищена от коррозии путем покрытия стали цинком (гальванизация). Цинк защищает двояко: во-первых, как барьер, отделяющий сталь от кислорода и воды, и, во-вторых, в процессе коррозии цинк разрушается до того, как сталь подвергнется воздействию. Увеличение толщины цинкового покрытия повышает уровень защиты от коррозии.

Требуемый уровень защиты от коррозии увеличивается с увеличением степени воздействия. При использовании в наружных или внутренних стенах, подвергающихся воздействию средней относительной влажности более 75%, арматура швов из углеродистой стали должна быть оцинкована горячим способом или покрыта эпоксидной смолой, или должна использоваться арматура швов из нержавеющей стали. При использовании во внутренних стенах, подвергающихся воздействию средней относительной влажности менее или равной 75%, он может быть оцинкован методом прокатки, оцинкован горячим погружением или из нержавеющей стали. Соответствующие минимальные уровни защиты:

Оцинкованная сталь — ASTM A 641 (ссылка 16) 0,1 унции/фут² (0,031 кг/м²)
Горячее цинкование — ASTM A 153 (ссылка 17), класс B, 1,5 унции/фут² (458 г/м²)
С эпоксидным покрытием — ASTM A 884 (ссылка 18), класс A, тип 1 ≥ 7 мил (175 мкм) (ссылка 3). Обратите внимание, что код IBC 2003 г. и код MSJC 2002 г. неправильно определяют арматуру швов с эпоксидным покрытием класса B, тип 2, которая не применима к кирпичным конструкциям.

Кроме того, армирование швов должно быть размещено таким образом, чтобы продольные провода были погружены в раствор с минимальным покрытием ½ дюйма (13 мм), когда они не подвержены воздействию погоды или земли, и ⅝ дюйма (16 мм), когда они подвержены воздействию погоды. или земля.

Арматурный стержень

Для защиты стали от коррозии требуется минимальное количество каменной кладки поверх арматурного стержня. Этот защитный слой каменной кладки измеряется от ближайшей внешней поверхности каменной кладки до самой внешней поверхности армирования и включает толщину наружных облицовочных слоев каменной кладки, раствора и цементного раствора. Применяются следующие минимальные требования к защитному покрытию:

кирпичная кладка, подверженная воздействию погодных условий или земли #16) прутки или меньше……………………1½ дюйма (38 мм)
кирпичная кладка, не подверженная воздействию погоды или земли … 1½ дюйма (38 мм)

РАЗМЕЩЕНИЕ

Требования к установке арматуры и связей помогают гарантировать, что элементы размещены так, как предполагается в проекте, и что характеристики конструкции не ухудшатся из-за неправильного расположения. Эти требования также помогают свести к минимуму коррозию, обеспечивая минимальное количество каменной кладки и покрытия раствором вокруг арматурных стержней, а также обеспечивая достаточный зазор для раствора и раствора вокруг арматуры и аксессуаров, чтобы можно было должным образом передавать напряжения.

Арматурный стержень

Допуски на размещение арматурного стержня:

Отклонение от d для стен и гибких элементов:
d ≤ 8 дюймов (203 мм) ………………………. ±½ дюйма (13 мм)
8 дюймов (203 мм) < d ≤ 24 дюймов (610 мм) ±1 дюйм (25 мм)
d > 24 дюймов (610 мм) …… ………………. ±1¼ дюйма (32 мм)
для вертикальных стержней в стенах ………..±2 дюйма (51 мм) от указанного места по длине стены.

Кроме того, минимальное расстояние в свету между арматурными стержнями и прилегающей (внутри ячейки) поверхностью блока кладки должно составлять ¼ дюйма (6,4 мм) для мелкозернистого раствора или ½ дюйма (13 мм) для крупнозернистого раствора. чтобы раствор мог течь вокруг стержней.

РАЗРАБОТКА

Длина развертки или анкеровка необходимы для адекватной передачи напряжений между арматурой и цементным раствором, в который она встроена. Арматурные стержни могут быть закреплены с помощью длины заделки, крюка или механического устройства. Арматурные стержни, анкерованные по длине заделки, полагаются на блокировку при деформациях стержня и на достаточное покрытие кладки, чтобы предотвратить расщепление арматурного стержня на свободную поверхность. Подробная информация и требования к развертыванию, сращиванию и стандартным крюкам содержатся в ТЭК 12-6 «Требования к деталям армирования для бетонной кладки» (ссылка 19).).

Каталожные номера

Строительство бетонных стен с последующим натяжением, ТЕК 3-14. Национальная ассоциация бетонщиков, 2002 г.

Международные строительные нормы и правила, 2003 г. Совет по международным нормам, 2003 г.
Международные строительные нормы и правила, 2006 г. Международный совет по строительным нормам, 2006 г.

Требования строительных норм и правил

к каменным конструкциям, ACI 530-02/ASCE 5-02/TMS 402-02. Отчет Объединенного комитета по стандартам каменной кладки, 2002 г.

Спецификация

для каменных конструкций, ACI 530.1-02/ASCE 6-02/TMS 602-02. Отчет Объединенного комитета по стандартам каменной кладки, 2002 г.
