Для современных технологий строительства и ремонта малоэтажных построек использование приемов усиления конструкций второго этажа применяется довольно часто. Благодаря накопленному опыту и использованию новых материалов и технологий многие работы, в том числе и усиление лаг второго этажа, стали одной из ординарных операций ремонтно-восстановительных работ. Однако и при этой, казалось бы, вырисовывающейся простоте процесс требует детальной проработки и просчета буквально всех параметров и операций и выбора оптимального метода проведения работ.

Оглавление:

• Балки и лаги: что общего и в чем отличия этих понятий
• Деформация балок и лаг
• Когда необходимо усилить лаги
• Усиление конструкции дополнительными лагами
• Усиление деревянных лаг дополнительными накладками
  • Полное усиление накладками
  • Частичное усиление лаг деревянными накладками
• Усиление лаг при помощи накладок из фанеры или ОСП плит
• Усиление лаг металлическими накладками
• Усиление металлических лаг

Балки и лаги: что общего и в чем отличия этих понятий

В частном малоэтажном домостроении двухэтажные дома имеют довольно широкое распространение. Как правило, это дома отдельных двух- и трехэтажных проектов и постройки, переоборудованные путем обустройства мансардного этажа. В любом случае, в таких домах оборудуется и межэтажное перекрытие, и делается настил полов второго этажа.

Для домов, построенных с применением и каркасно-щитовой технологии, да, собственно ,и всех остальных построек, кроме тех, где в качестве межэтажного перекрытия используются железобетонные плиты, основу конструкции составляют балки и лаги полов.

Балки используются в качестве несущих конструкций потолка, самого перекрытия и основы для установки лаг пола. А вот лаги — это не что иное, как балки уменьшенного размера, на которые крепится дощатый настил пола и сам чистовой пол второго этажа или мансарды.

Отличия балок и лаг

Балки перекрытия обычно устанавливаются перпендикулярно внутренней несущей стене, опорами балок служат наружная несущая стена дома и внутренняя несущая стена или простенок.

Лаги второго этажа укладываются перпендикулярно балкам межэтажного перекрытия. Они могут укладываться непосредственно на балки или иметь дополнительную конструкцию, образующую дополнительный объем межэтажного перекрытия.

В качестве балок обычно используются:

• Деревянные цельные балки;

• Деревянные наборные балки;

• Металлические балки из тавра, швеллера, труб или двутавра;

• Металлические балки в виде составных ферм;

• Железобетонные балки из конструкций разного профиля;

В качестве лаг пола обычно используются:

• Деревянные балки;

• Балки из клееных конструкций;

• Комбинированные конструкции из металла и дерева;

Таким образом, несмотря на общее сходство и одинаковый принцип использования в конструкции здания, балки и лаги имеют разное назначение, размеры и, соответственно, разные, хотя и во многом сходные методы усиления.

Деформация балок и лаг

В классическом случае применения балок межэтажного перекрытия и лаг полов второго этажа, конструкция будет иметь следующий вид:

1. Балки перекрытия из цельного дерева, прямоугольной формы, без сочленений (сечение зависит от длины пролета – ширины комнаты) являются основой конструкции межэтажного перекрытия;
2. Торцы балок закреплены в массив противоположных несущих стен и зафиксированы при помощи металлических шпилек или на саморезах и металлических перфорированных крепежных элементах;
3. Поверх балок установлены лаги пола второго этажа. Они установлены перпендикулярно балкам на одинаковом расстоянии и имеют форму и сечение, обеспечивающие надежное крепление досок чистового пола;
4. Пространство между балками и лагами заполнено утеплителем для шумо- и теплоизоляции помещений.

Конструкция межэтажного перекрытия

В такой конструкции, рассчитанной на полезную нагрузку в 400-450 кг на 1 квадратный метр, естественным считается деформация на прогиб в 1/300 длины балки. Проще говоря, при длине балки в 6 метров прогиб балки максимально может иметь величину около 2 см. Если балка прогнулась на большее значение, конструкция требует дополнительного усиления и укрепления.

Сами балки выдерживают на себе два вида нагрузки: первая – это статическая нагрузка от веса остальных элементов перекрытия и установленных предметов мебели и оборудования на них. Вторая — динамическая нагрузка — возникает от перемещения по поверхности пола второго этажа людей и временной установки мебели в центральной части, когда балки и лаги имеют наибольшую нагрузку.

Выдерживать различные виды нагрузок и не поддаваться деформации конструкции межэтажного перекрытия помогают правильно подобранные материалы, их качество, и метод установки, в том числе расстояние между балками и лагами.

Зависимость (в милиметрах) сечений лаг и шагов между ними от толщины половых досок

Оптимальным считается двутавровая форма составных лаг для пола и составная форма балок для межэтажного перекрытия. При этом, для любых видов лаг и балок, основным видом деформации, влияющим на всю конструкцию дома, выступает прогиб в центральной части. И именно поэтому чаще всего осуществляется усиление балок и лаг, расположенных в центре.

Когда необходимо усилить лаги

В строительной практике усиление лаг второго этажа применяется в нескольких случаях, чаще всего на этапе строительства и реконструкции здания. На этапе строительства усиление сделать проще и удобнее, тем более, что для этого можно применить несколько методов, выбрав из них самый подходящий. При реконструкции усиление можно сделать после полного или частичного демонтажа покрытия пола и утеплителя, при этом методов установки дополнительных конструкций совсем немного.

Работы по усилению обычно проводятся:

• Для предупреждения деформации межэтажных балок и полов второго этажа на этапе строительства;

• Для исправления дефектов, допущенных в процессе строительства и выявленных в процессе постройки здания;

• Для замены деформированных или пораженных естественными вредителями деревянных конструкций здания или конструкций из других материалов в результате воздействия сторонних факторов.

• Для усиления лаг при ремонте пола.

Методы и способы усиления конструкции в таких случаях выбираются в зависимости от объема работ и степени деформации пола и самого межэтажного перекрытия. В некоторых случаях простое усиление лаг не будет иметь должного эффекта без значительных по объему работ по восстановлению балок, ведь, выровняв пол второго этажа, рано или поздно придется выравнивать и потолок первого этажа.

Проводя оценку пола, нужно объективно оценить его состояние, ведь во многих случаях требуется замена деформированных досок пола или их выравнивание, а не усиление лаг.

Усиление конструкции дополнительными лагами

Данный метод применим для усиления конструкции пола второго этажа, когда балки не имеют прогиба, а сами лаги, исходя из расчетов, могут выдержать расчетную нагрузку. Суть этого метода заключается в установке дополнительных лаг в центральной части помещения, обеспечивая таким образом распределение нагрузки более равномерно, на большее количество опор.

Установка дополнительной балки для усиления перекрытия второго этажа

Чаще всего установка дополнительных лаг осуществляется по центру помещения путем уменьшения расстояния между лагами на 25-30%. Так, при необходимости установить лаги через 0,5 метра, в центральной части расстояние уменьшают до 0,4 — 0,35 метра.

Для усиления используются стандартные лаги, применяемые в конструкции. Для прочности между лагами устанавливаются дополнительные распорки из сплошных отрезков досок или металлических прутковых протезов, установленных крест-накрест.

Прутковые металлические протезы для укрепления лаг

Усиление деревянных лаг дополнительными накладками

Метод установки дополнительных накладок и усиления лаг возможен как на стадии строительства, так и при проведении ремонтных работ. Для лаг из бруса чаще всего применяется усиление при помощи деревянных накладок и накладок из фанеры или ОСБ плит.

Деревянные накладки используются:

• Для усиления механически поврежденных участков лаг;

• Для усиления места стыка или сростка лаг;

• Для создания дополнительной прочности по всей длине лаги.

а, б, в — усиление лаг деревянными накладками на болтах, г — усиление прутковым протезом

Накладки из ОСБ плит и фанеры в основном применяются на местах стыковки отрезков между собой и в местах, где видны дефекты или имеются незначительные механические повреждения.

Металлические пластины могут накладываться на места повреждений и сростков как метод локального решения проблемы.

Полное усиление накладками

Установка накладок на лаги по всей длине осуществляется с помощью болтового соединения через тело накладок и лаг, при помощи саморезов по всей длине или при помощи связки несколькими жгутами монтажной проволоки.

Установка накладок осуществляется поочередно с временной фиксацией накладок при помощи струбцин или саморезов к телу лаги.

Усиление лаги саморезами с шайбами с двух сторон

Сверление отверстий осуществляется по одной линии. Расстояние между отверстиями для соединения обычно не меньше, чем ¼ длины лаги. Отверстия сверлятся так: одно по центру, а с краев на расстоянии 1/3 высоты лаги от краев лаг. Такое расположение отверстий не даст возможности расколоться балкам и лагам по длине. Болты обязательно должны иметь шайбы с обеих сторон — и под головкой болта и под гайкой. Стягивание осуществляется постепенно, до значительного сопротивления дерева, а окончательная затяжка делается поочередно, начиная с крайних болтов. При этом затяжка делается равномерно на ¼ оборота.

Усиление лаги в её полную длину

В случае, если лаги имеют фиксацию краев в кирпичной стене, обязательно проделывается отверстие для того, чтобы края балок также были зафиксированы в стене. Обработка дополнительных балок антисептиком осуществляется до установки на лаги.

При необходимости выпрямить прогнувшиеся лаги, используют деревянные клинья или обычный автомобильный гидравлический домкрат, поджимая лагу до нужного уровня.

Частичное усиление лаг деревянными накладками

Локальное усиление конструкций лаг применяется, в основном, в местах сочленений или сростков лаг. Для укрепления этих участков используется метод установки накладок с одной стороны либо установки накладок с двух сторон балок. Для одностороннего метода используется дерево без сучков и видимых повреждений, в таком случае ширина и высота дополнительного элемента должны равняться ширине и высоте самой лаги.

Частичное усиление лаг (с двух сторон) в местах соединений лаг

Фиксация осуществляется при помощи болтов, саморезов и гвоздей. Длина элемента должна быть не меньше расстояния между двумя балками межэтажного перекрытия. Болтовые соединения делаются насквозь, шайбы при этом должны быть шире гайки и головки болта в 3 раза.

Укрепление лаги деревянной накладкой

Для фиксации стыка лаг двусторонними накладками допускается применение бруса более узкого, чем лага. Обычно для этого используются доски шириной в 1/2 ширины лаги. Длина накладок обычно берется не менее 1 метра. Стяжка делается также при помощи болтов или саморезов.

Усиление лаг при помощи накладок из фанеры или ОСП плит

Для лаг из клееного материла или конструкционного деревянного двутавра чаще всего применяются накладки из фанеры или ОСП плит. Такие накладки устанавливаются также в виде двусторонних накладок или одностороннего усиления лаг. Фиксация такого соединения осуществляется при помощи саморезов. Толщина фанерного элемента или элемента из ОСП плиты должна быть не меньше, чем 10-12 мм. Размер накладки для конструкционного двутавра должен соответствовать высоте центральной части.

Укрепление лаг фанерой

Фиксация саморезами делается с двух сторон накладок. Важно, чтобы саморезы проходили через толщину всех скрепляемых элементов.

Усиление лаг металлическими накладками

Металлические накладки, применяемые для усиления лаг домов второго этажа, могут быть:

• Штучными элементами из перфорированного листового металла толщиной не менее 5 мм;

• Изготовленными из металлической полосы различной ширины толщиной не менее 5 мм;

• Из фасонной трубы квадратного или прямоугольного сечения с перфорацией или приваренными элементами крепежа;

• Из уголка или тавра.

Штучные элементы из листового металла используются для усиления стыков лаг. Размеры таких накладок могут иметь как стандартные показатели, так и подобранные в зависимости от конкретного случая соединения. Фиксация для стыков балок небольшой высоты осуществляется при помощи саморезов, а если лаги имеют высоту больше 10 м, то и при помощи болтового соединения. Металлические накладки применяются для двусторонней установки.

Усиление лаг стальными листами

Металлическая полоса обычно усиливает лаги большой длины, при этом, если ширина полосы, применяемой для установки, больше или равна 50 мм, то фиксация может быть как при помощи саморезов так и при помощи болтов.

Усиление лаг металлическими полосами и швеллерами с двух сторон

Для лаг, которые необходимо укреплять по всей длине, в качестве элементов конструкции применяются  фасонные металлические трубы квадратного или прямоугольного сечения. Местом установки таких элементов являются центральные лаги помещений, там, где наиболее ярко проявляются дефекты. Трубы просто фиксируются к лагам по всей длине с одной или двух сторон. Болты применяются для стяжки усиления лаги высотой 80 и более миллиметров. Для лаг меньшего размера фиксация осуществляется при помощи саморезов.

Фасонные металлические трубы можно использовать для усиления деревянных лаг

Уголки чаще всего применяются для установки в нижней части лаги, усиливая ее от прогиба с нижней стороны. Для этого уголки размером 30*30, 45*45 или 60*60 мм заводятся под лаги снизу и скрепляются при помощи саморезов в отверстия, просверленные в уголке.

Усиление лагов уголками

Тавр различного размера может быть прикреплен как с боковой стороны, так и снизу лаги. Метод крепления зависит от ширины и высоты лаги.

Тавр также можно использовать для усиления лаг

Усиление металлических лаг

Применение металла для установки лаг нашло свое применение относительно недавно. В основном металлические конструкции в малоэтажном строительстве используются в качестве балок межэтажных перекрытий. Вместе с тем, тавр, швеллер и двутавр довольно часто используются в качестве основания для крепления деревянных элементов и служат отличными лагами для чистового пола.

Характер изменений и деформаций в таких конструкциях, как правило, не отличается от деревянных лаг – прогиб в центральной части помещения характерен и для металлических элементов.

Методы усиления таких конструкций зависят от того, какое пространство можно использовать для установки дополнительных элементов. Если под металлическими лагами имеются балки межэтажного перекрытия, то, в таком случае, возможно применение следующих методов:

• Установка дополнительных конструкций в виде ферм;

• Поднятие прогнувшегося участка и установка под него дополнительной поддерживающей стойки;

• Установка дополнительных лаг из более устойчивой формы металлопроката.

Установка дополнительной конструкции в виде ферм из труб, уголков или арматуры позволит обеспечить жесткость и надежность лаг. Для этого используют фермы треугольной или прямоугольной фермы с диагональными ребрами жесткости.

Для укрепления металлических лаг можно использовать фермы из труб

В случае, если есть возможность усилить место деформации подставкой под место наибольшего прогиба дополнительной стойки с опорой на балку межэтажного перекрытия, то такой метод обеспечит самый  простой и результативный метод усиления. Правда, при этом нужно иметь в виду, что балки перекрытия должны выдержать нагрузки от такого усиления.

Установка дополнительных лаг осуществляется в центральной части, там, где вероятность деформации из-за большой нагрузки наиболее вероятна. При этом используется жесткие формы металла проката, такие как двутавровая балка или швеллер, поставленный на ребро.

При усилении металлических лаг установкой дополнительных элементов, балки обязательно должны быть зафиксирована в стенах помещения.

видео-инструкция как сделать своими руками, особенности устройства междуэтажных конструкций по балкам, расчет, цена, фото

Статьи

Следует сразу отметить, что деревянное перекрытие между этажами своими руками можно устанавливать не только для деревянных зданий, но также для кирпичных, блочных и бетонных конструкций. Причём, это относится не только к этажам помещения, но и к подвалам, полу и чердакам, где без такого устройства просто не обойтись, только техническое обеспечение здесь уже может несколько отличаться по конструкции.

Но, давайте поговорим об этом более подробно, а ещё мы хотим предложить вам к просмотру видео в этой статье.

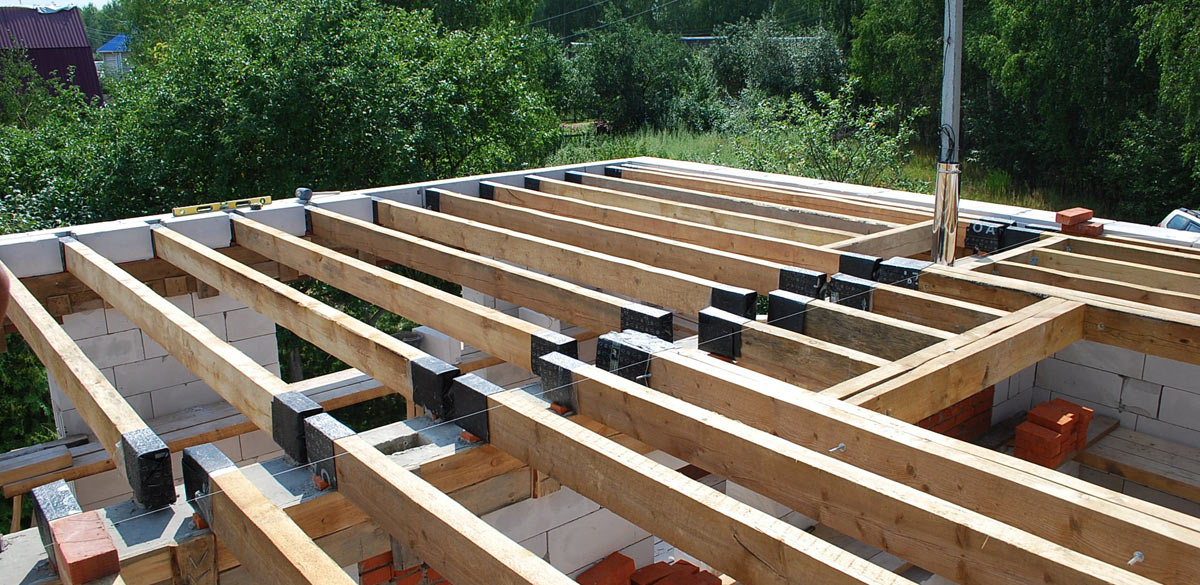

Перекрытие второго этажа по деревянным балкам на стены из блоков

Предъявляемые технические требования

Принцип устройства перекрытия: 1 – балки; 2 – черепной брус; 3 – накат из досок; 4 – утепление и звукоизоляция; 5 – гидроизоляция; 6 – пол; 7 – зазор для воздухообмена; 8 – плинтус

• Если конструкция деревянного перекрытия второго этажа будет разделять помещения с разницей по температуре более 10⁰ (Цельсий, Кельвин, Реомюр), то в таком случае вам придётся обязательно устанавливать теплоизоляцию – наиболее ярко это отражается в обустройстве чердака и пола в парилке, где без этого просто не обойтись.
• Кроме того, балки из любого материала должны иметь достаточную прочность, чтобы выдержать нагрузку не только от собственной массы, но также вес всей строительной конструкции, мебели, различного оборудования и людей, а кроме того, иметь запас прочности. Так, минимальные расчетные данные предельной нагрузки для межэтажного и цокольного перекрытия должны составлять от 210 кг/м², а для чердака от 105 кг/м².

Деревянные балки будут прогибаться

• Кроме того, для деревянных балок существуют предельные значения для прогиба, где между этажами или на цоколе оно составляет не более 1/250, то есть 4 мм на один погонный метр, так, для 4-метровой балки в центре это значение будет составлять 4/250=0,016м=16 мм. В тех случаях, когда на полу предусмотрена укладка керамической плитки, то это значение уменьшается до 1/400 — 2,5 мм на погонный метр, а для чердаков оно, наоборот, увеличивается – 1/200 или 5 мм на погонный метр.
• Также очень важно уделять внимание звукоизоляции – порог мощности проникновения шума не должен превышать 40-50дцБ для жилых помещений (материалом для этого обычно служит утеплитель и чаще всего, это минеральная вата). Но звук не должен проникать не только из другого помещения – сюда также относятся трубы канализации и водоснабжения.
• Когда производится расчет деревянного перекрытия между этажами, то учитывается также и длина деревянных балок, где для всех помещений она не должна превышать 5м, а для чердаков – 6м. В тех случаях, когда площадь комнаты получается больше, то под балками устанавливаются дополнительные опоры.

Примечание. Не следует забывать, что древесина является горючим материалом и, к тому же, подверженным гниению, грибку и плесени при создании определённых условий.
Поэтому, при монтаже междуэтажное перекрытие по деревянным балкам следует обрабатывать огнестойкими и бактерицидными составами (зачастую все эти качества заключаются в одном и том же растворе).

Монтаж и обработка

На фото: монтаж деревянного перекрытия своими руками

Теперь давайте разберёмся, как сделать деревянное перекрытие между этажами, которое будет представлять собой устройство из балочного каркаса (брус или бревно), который с двух сторон (снизу и сверху) обшивается досками или листами типа фанеры, ДВП, ДСП и ОСП.

Для утепления и звукоизоляции между балками укладывают утеплитель для деревянных перекрытий, которым может быть любая минеральная вата (стекловата, камневата, шлаковата), пенопласт, керамзит или пропитанные каким-либо огнестойким бактерицидным составом опилки.

Паропроницаемая гидроизоляция FOLDER

В тех случаях, когда перекрытие делается в банях, то большое внимание следует уделять гидроизоляции – как правило, это полиэтиленовые или полипропиленовые паропроницаемые плёнки, которые пропускают влагу только в одном направлении. Такая плёнка состоит из множества воронкообразных колбочек, которые впитывают и пропускают через себя молекулы воды только с широкой (шершавой) стороны, в то время как с другой (гладкой) стороны влага не проходит.

Поэтому, такая гидроизоляция монтируется шершавой стороной к утеплителю со стороны парной, а расположенном выше помещении — наоборот.

Длина	Поперечное сечение балки
	При ширине пролёта 600 см	При ширине пролёта 1000 см
2000	75×100	75×150
2500	75×150	100×150
3000	75×200	100×175
3500	100×150	125×175
4000	100×175	125×200
4500	100×200	150×200
5000	125×200	150×225
5500	150×200	150×250

Таблица рекомендуемых поперечных сечений на определённой длине

В расположенной выше таблице вы видите расчёты поперечного сечения сосновых балок из расчёта удельной нагрузки на перекрытие в 400 кг/м². Но не забывайте о том, что, несмотря на увеличение толщины, балки длиной 10м нуждаются в дополнительной поддержке. Не обязательно ставить его под каждый профиль – можно просто установить поперечный брус такого же сечения и подпереть его одним или двумя столбами.

Чердачные и межэтажные перекрытия

Варианты чердачных и межэтажных перекрытий

Монтаж перекрытий из пиломатериалов может осуществляться с помощью досок, фанеры, ОСП (OSB), ЛСП и ДВП, которые укладываются сверху на балки, а снизу на черепные бруски или вырезанные в балках четверти (цена материала примерно одинакова).

Нижний настил выполняет функцию чернового пола, на который укладывают утеплитель, но его так же можно крепить снизу непосредственно к балкам и тогда он одновременно будет играть роль чернового потолка.

Расстояние между каркасными брусьями или брёвнам в большой степени зависит от толщины досок или панелей, которые служат для чернового пола и несут на себе динамическую нагрузку (хождение или перестановка мебели). Например, если вы будете использовать половицы 25 мм толщиной, то для мансардного этажа понадобится шаг 500 мм, а для жилой комнаты не более 400 мм, поэтому, доски для пола желательно использовать более толстые – 40-50 мм.

Варианты цокольных перекрытий

Для деревянного перекрытия на цоколь или ростверк фундамента черепной брусок необходим в любом случае, так как благодаря ему, вы сможете утеплить пол, то есть, он будет фиксировать панели или доски, на которые укладывается утеплитель.

Чаще всего такой черновой пол делают из бревенчатого наката, горбыля или необрезных и нестроганных досок, которые укладываются на  деревянный брусок 50×50 мм, 50×40 мм или 40×40 мм и в некоторых случаях даже не прибиваются гвоздями и не прикручиваются саморезами.

Обратите внимание!
Можно вырезать в балках четверть, но это займёт гораздо больше времени.

Для утепления чернового пода преимущественно используют керамзит, шлак, ухой песок, обработанные антисептиком и огнезащитным составом стружки и опилки, а также толстую минеральную вату (100 мм или более). Не забывайте о том, что грунт может отдавать свою сырость, поэтому снизу подстилают плотный полиэтилен или рубероид, а если это помещение парной, то такая же защита будет нужна и сверху.

Звукоизоляция с утеплением

Диаграмма теплопроводности материалов

В тех случаях, когда деревянные перекрытия между этажами в кирпичном доме (блочном, каменном, деревянном) делается для чистового пола жилой комнаты, то температура последнего не должна быть ниже температуры воздуха в помещении больше, нежели на 2⁰C. Такой параметр не относится к парной бане, так как там выдержать его просто невозможно (разве что с системой тёплого пола).

Поэтому, для обустройства теплового барьера, который одновременно будет выполнять функцию звукоизоляции, используют современные синтетические и минеральные материалы, которые не боятся поражения различными микроорганизмами.

Примечание. Как мы уже упоминали, чаще всего для утепления и звукоизоляции используют различную минеральную вату.
Но для бани лучше не использовать шлаковату – она сделана из расплавов доменного шлака и содержит маленькие частички железа.
Под воздействие влаги они ржавеют, и вата оседает, что приводит к увеличению теплопроводности материала.

Утепление и звукоизоляция чердака

В большинстве случаев, если помещение не имеет повышенной влажности, в качестве гидроизоляции используют рубероид, плотно настилая его в два слоя, но можно для этого также использовать плотный полиэтилен (не путать с целлофаном!).

Затем на подстеленную плёнку укладывают утеплитель, причём нужно следить за тем, чтобы не оставалось щелей и если это пенопласт или экструдированный пенополистирол, то все зазоры задуваются монтажной пеной.

Заключение

Обустраивая перекрытие первого этажа по деревянным балкам, вы в некоторых отношениях выигрываете. Во-первых, такая конструкция имеет малый вес, во-вторых, это обойдётся гораздо дешевле бетонных плит и, в-третьих, древесина является экологически чистым материалом.

Как починить скрипучий второй этаж

Если в вашем доме есть второй этаж, вы можете найти некоторые места, которые скрипят при ходьбе по ним.

Некоторым покупателям нового дома может показаться, что это структурная проблема, однако почти во всех случаях это просто косметическая проблема. Тем не менее, я вижу, что это может быть довольно надоедливым!

Из-за чего скрипит второй этаж?

Как упоминалось выше, обычно это не касается конструкции. Скрип обычно возникает из-за ослабленного гвоздя в балке пола.

Балка — это горизонтальный конструктивный элемент, используемый в каркасе для перекрытия открытого пространства, часто между балками, которые впоследствии передают нагрузки на вертикальные элементы.

Википедия

Видите ли, на втором этаже есть балки перекрытия или фермы. Кусок фанеры кладется ровно на балки пола, а затем прибивается гвоздями, чтобы у вас было место для ходьбы.

В большинстве случаев поверх фанеры укладывается коврик и ковровое покрытие.

Скрип возникает, когда вы наступаете на незакрепленный гвоздь и гвоздь трется о дерево.

Как убрать скрипучий второй этаж с помощью ковра

Чтобы убрать скрип пола, нужно просто зафиксировать его от смещения.

Вещи, которые вам понадобятся:

• Молоток
• Дрель с насадкой Philips
• Шурупы

король и отодвинуть пол (ковер/обивка).

Если вы отойдете от угла комнаты, вам станет легче. Не волнуйтесь, вы легко сможете положить ковер обратно после того, как закончите.

Найдите незакрепленную часть фанеры.

Найдите свободное место, затем слегка постучите молотком по фанере, чтобы найти балку пола в этом месте. Если вы слышите священный звук, вы находитесь между двумя балками пола. Твердый звук будет означать, что вы находитесь прямо на балке пола.

Прикрепите фанеру к балкам пола с помощью шурупов.

Использование шурупов практически гарантирует, что пол снова не расшатается. Шурупы обладают большей силой сцепления, чем гвозди.

Установите ковер на место.

Еще один способ починить скрипучие полы

Еще один способ починить скрипучие полы из «Этот старый дом». По моему личному мнению, вам не нужно покупать специальные винты или штатив.

Я считаю, что гораздо проще быстро передвинуть мебель и вместо этого отодвинуть ковер.

Тем не менее, это даст вам хорошее представление о том, как лучше найти балки пола.

Как устранить скрип полов с плиточным, деревянным или виниловым покрытием

Эти типы напольных покрытий не так легко ремонтировать.

С плиткой вам нужно будет снять плитку, добавить шурупы, а затем заменить плитки.

В случае с винилом винил пришлось бы переделывать, то же самое и с паркетом.

Возможно, вы захотите подумать о том, стоит ли жить со скрипом из-за хлопот, связанных с переделкой пола. Однако, если вы все равно планируете переделывать пол, то, возможно, вы захотите это сделать.

Подведение итогов

Скрип на втором этаже – обычное дело, особенно в новом доме.

Если у вас есть ковер, решение простое, но с другими типами напольных покрытий ремонт может доставить больше хлопот, чем пользы.

Если у вас есть вопросы, обязательно оставляйте комментарии ниже!

Размер, пролет и расстояние между балками перекрытия: Требования IRC

Размеры, пролеты и расстояние между балками перекрытия являются важными аспектами каркаса дома.

Длина пролета балок относится к длине одной балки между опорными балками.

Размер балки зависит от глубины и ширины балки пола.

Наиболее распространенное расстояние между балками деревянного пола составляет 16 дюймов. В соответствии с Международным жилищным кодексом 2021 года также допустимы такие вариации расстояния, как 12 дюймов, 19,2 дюйма и 24 дюйма. Для конкретного пролета это расстояние может варьироваться в зависимости от вида пиломатериала, сорта и условий нагрузки.

В этой статье рассказывается о различных размерах и пролетах балок перекрытия, а также о том, как их выбирать.

Базовая конфигурация балки.

Требования к размерам балок перекрытия, пролету и расстоянию между ними

Наиболее часто используемым кодом для определения размеров, пролета и расстояния между балками перекрытия является Международный жилой кодекс. Требования кода основаны на ряде факторов.

Предельные значения зависят от типа используемой древесины, сортов древесины и расстояния между ними.

Следующие таблицы являются типичными примерами требований и соответствующих расстояний и длин пролетов, рекомендованных IRC.

Таблицы, представленные в коде, основаны на типе древесины, из которой сделаны балки, сорте балок, а также условиях постоянной и динамической нагрузки.

139 (дюймы)

0140

Расстояние между балками	Пиломатериалы	Сорт	2×6	2×8	2×10 70129 2
		Пролеты (фут-дюйм)	Пролеты (фут-дюйм) )	Пролеты (фут-дюйм)
12	Пихта Дугласа лиственница	#1	12-0	15-10	20-3
9		Дуглас #2	11-10	15-7	19-10
12	Пихта	#1	11-7	15-3	19-5 0 9 12	Пихта	#2	11 -0	14-6	18-6
12	Сосна южная	#1	11-10	15-7	19-10
12		4 Сосна южная 140	11-3	14-11	18 -1
12	Ель-сосна-пихта	#1	11-3	14-11	19-0
Ель-сосна-пихта	#2	11-3	14-11	19-0

Таблица пролетов и расстояний IRC При динамической нагрузке 30 фунтов на квадратный фут и статической нагрузке 10 фунтов на квадратный фут

2×4 903 x10

14-11

14-16 91013 14-1

Расстояние между балками	Пиломатериалы	Марка сплава	2×6
(дюймы)			Пролеты (футы на дюйм)	Пролеты (футы на дюйм)	Пролеты (футы на дюйм)
24	Пихта Дугласа лиственница	#1 9	0	12-4	15-0
24	Пихта-лиственница	№2	9-3	11-8	14-3 0 9 24	Пихта	#1	9-2	12-1	14-10
24	Пихта	#2	8-9	1 3-10
24	Южный сосна	#1	9-4	12-4	14-8
24	Сосна южная	#2	8-6	10-10	12-10	0 9 01229 2 40	Ель-сосна-пихта	#1	8 -11	11-6	14-1
24	Ель-сосна-пихта	#2	8-11

Диапазон IRC и Таблица расстояний при динамической нагрузке 30 фунтов на квадратный фут и постоянной нагрузке 10 фунтов на квадратный фут

В приведенных выше таблицах представлена ​​информация о пролете и размерах балок при постоянной нагрузке 10 фунтов на квадратный фут и динамической нагрузке в жилых спальных помещениях 30 фунтов на квадратный фут.

При разработке стандартных значений также учитывались такие факторы, как детали крепления и грузоподъемность.

Аналогичным образом информация о пролетах и ​​размерах для большего количества типов уклонов и условий нагрузки представлена ​​в Международном жилищном кодексе.

Таблицу R502.3.1 (1) и Таблицу R502.3.1(2) Международного жилищного кодекса можно использовать для определения максимальной длины и размеров балок.

При условии, что статическая нагрузка не превышает 20 фунтов на квадратный фут, а жилая динамическая нагрузка составляет менее 40 фунтов на квадратный фут.

IRC также определяет стандартную длину пролета для консольных балок перекрытия, используемых для поддержки внешней несущей стены с легким каркасом в Таблице R502.3.3

ИРЦ.

Для балок шириной более 12 дюймов IRC рекомендует блокировать или перекрывать балки.

Максимальный пролет балки перекрытия

Максимальный пролет балки перекрытия для пиломатериалов из южной сосны класса SS при расстоянии 16 дюймов и временной нагрузке 30 фунтов на квадратный фут в соответствии с Международный жилой кодекс 2021 года выглядит следующим образом.

Размер балки	Максимально допустимый пролет (футы-дюймы)
2×6	11′-2″	2 2×6	2	14′-8″
2×10	18 футов-9 дюймов
2×12	22 футов-10 дюймов

Максимальный пролет балки перекрытия для сосновых пиломатериалов при расстоянии 16 дюймов и динамической нагрузке 30 фунтов на кв. балка

Чтобы отремонтировать провисшие балки, вам нужно укрепить балки снизу.

Сращивание балок является распространенным методом, который можно использовать для укрепления, придания жесткости и поддержки здания.

Подробнее читайте здесь:

• Как далеко может пролететь 2×6 без поддержки?

Размеры и пролеты для других типов балок перекрытий

Балки из инженерной древесины — размеры и пролеты

Помимо традиционных пиломатериалов, балки также изготавливаются из инженерной древесины.

Искусственная древесина обеспечивает большую прочность при меньшем собственном весе.

Инженерные двутавровые балки обычно доступны длиной до 48 футов. Однако максимальная длина, которую они предлагают, составляет около 60 футов.

 Двутавровые балки имеют глубину от 9 ½ до 16 дюймов, а ширину от 2 ½ до 3 ½ дюймов.

Глубина проектируемой двутавровой балки обычно сохраняется на уровне 9 ½”, но может быть увеличена до 16”, также стенка может быть сделана толще.

Длина может быть укорочена в соответствии с размерами дома. Стандартного кода для инженерных балок не существует.

Вместо этого производители предоставляют руководства пользователя, в которых указываются пределы пропорций и расстояние между инженерными балками.

Деревянные балки, как правило, более распространены в больших зданиях, чем в жилых домах.

Различные пролеты двутавровых балок.

Фермовые балки — размер и пролет

Фермовые балки также представляют собой эффективную разновидность балок, обладающую преимуществами по сравнению с традиционными деревянными балками.

Ферменные балки обеспечивают большую прочность, требуются в меньших соотношениях и имеют встроенные отверстия, исключающие необходимость сверления отверстий.

Кроме того, с ферменными балками возможна большая длина пролета по сравнению с традиционными балками.

Деревянные ферменные балки.

Как и для инженерных балок, для ферменных балок нет международных кодов. Вместо этого производители создают руководства пользователя.

Следующие данные о пролете фермы и размерах предоставлены компанией Alpine Engineered Products.

9 L/360 9013 139 16”

2 0

Расстояние между центрами	Общая нагрузка (постоянная+рабочая)	Глубина фермы	Пролет	Предел прогиба
16 дюймов	55 фунтов на квадратный фут	12 дюймов	22 фута 2 дюйма
55psf	14”	24’11”	L/360
19,2”	55psf	12”	20’9”	L/360
55psf	14 дюймов	22 фута 8 дюймов	L /360

Таблица пролетов и расстояний ферм от Alpine Engineered Products

Двутавровые балки: размер и пролет

Двутавровые балки сконструированы таким образом, потому что их форма лучше всего выдерживает как изгибающие, так и сдвигающие усилия.

Стенки передают изгибающие моменты, а полки передают усилия сдвига.

Как и в случае ферменных балок, для двутавровых балок не существует стандартных кодов для определения их пролетов и размеров. Это связано с тем, что на рынке существует множество вариантов двутавровых балок.

Таким образом, производители обязаны предоставить таблицу пролетов двутавровой балки с указанием ее спецификаций и предельных значений пропорций.

Таким образом, при выборе двутавровых балок необходим подробный обзор литературы и профессиональная консультация.

Вариант инженерных балок.

Какие размеры балок используются в строительстве?

Как правило, лаги пола 2×8 или 2×10 являются наиболее популярным вариантом. Не существует установленных размеров, которые должны использоваться в жилищном строительстве.

Деревянные балки размером 2×10 все чаще заменяются инженерными балками перекрытий в новых конструкциях.

По сравнению с балками 2×10, инженерные балки могут иметь большую длину, хотя они и дороже.

Спецификации балок различных размеров доступны в IRC 2018.

Старые дома раньше строились из балок 2×6. 2×6 уже не так распространены, но вы все еще можете найти их характеристики в жилищном кодексе.

Как выбрать пролет и размер балки перекрытия

Если вы инженер, строитель или обычный человек, пытающийся построить собственный дом, вам нужно будет следовать установленному критерию, чтобы выбрать размер и пролет балки.

Во-первых, вам нужно посмотреть, какие балки доступны в вашем регионе. Поскольку доступная балка будет зависеть от материала, доступного в вашей местности.

Важно выбирать балки из хорошего материала и качества, чтобы впоследствии избежать возможного обрушения.

Далее вам необходимо определить постоянную и переменную нагрузку вашей среды.

Это можно определить, посоветовавшись с другими строителями в вашем районе или связавшись с местными строительными компаниями.

После этого вам нужно будет определить пропорции комнаты, которую вы хотите построить, и соответственно выбрать размер балок.

Многие размеры могут удовлетворить ваши требования, поэтому вы должны выбирать, исходя из экономичности и доступности.

Приняв во внимание вышеуказанные требования, вы сделаете первоначальный выбор в IRC или в местном руководстве по строительству.

Важно учитывать длину, необходимую для сверления отверстий в балках и для установки балок на балки.

Балка должна опираться на деревянную поверхность на 1,5 дюйма.

Следует также отметить, что фактические размеры балок несколько меньше, чем указано, из-за процессов отделки.

Учтите, что ваши местные балки изготовлены из древесины южной сосны и имеют сорт 2.

Затем убедитесь, что статическая и динамическая нагрузки не превышают 10 фунтов на квадратный фут и 30 фунтов на квадратный фут соответственно.

Учтите, что вы выбрали для своего проекта балки 2×10.

Тогда, согласно таблицам, представленным в IRC, длина ваших балок будет 18 футов 1 дюйм, а расстояние между ними будет 12 дюймов.

Какое расстояние между балками наиболее распространено?

Согласно данным IRC, стандартное расстояние между балками составляет 12 дюймов, 16 дюймов, 19,2 дюйма или 24 дюйма.

Из четырех вариантов шаг 19,2 дюйма набирает все большую популярность и в настоящее время используется в ферменных балках, I балках, а также в традиционных балках.

Коды не содержат указаний по расстоянию более 24 дюймов. Если вы хотите выйти за пределы этого, скажем, 30 дюймов или 35 дюймов, вы должны делать это на свой страх и риск.

Однако большинство местных властей не разрешают включать интервалы, которых нет в местных руководствах пользователя и кодах.

Факторы, влияющие на пролеты и расстояние между балками перекрытия

Существуют различные факторы, которые необходимо учитывать перед определением длины и размера элементов балок.

К ним относятся тип древесины, сорт древесины, постоянные и временные условия нагрузки и другие размеры балок (толщина стенки и полки и т. д.).

Другими второстепенными факторами, которые могут или не могут учитываться, являются требования к сверлению отверстий, условия крепления и форма пола, на который будет опираться (простой или консольный и т. д.).

Очевидно, что чем больше размер балки и чем ближе расстояние между балками, тем большую нагрузку она сможет выдержать.

Однако эта концепция не всегда эффективна. Это связано с тем, что пролеты и размеры становятся ограниченными в зависимости от размера строящегося помещения.

Таким образом, инженеры должны тщательно выбирать оптимальные размеры, длину и расстояние между балками, чтобы выдерживать требуемую нагрузку в пределах требуемого размера помещения.

Факторы, имеющие решающее значение для определения правильных размеров и пролетов балок пола, включают

• Тип дерева
• Сорт древесины
• Ширина и глубина древесины
• Условия нагрузки

Породы древесины

Породы древесины широко распространены в природе. Каждая порода древесины имеет свою характерную прочность. Некоторые из них менее гибкие, чем другие.

Как правило, древесина, которая растет медленнее, значительно прочнее той, которая растет быстрее.

Различные породы дерева

В качестве альтернативы более слабая древесина может быть восстановлена ​​быстрее.

Обычные виды древесины, произрастающие на западе, включают южную сосну, красное дерево и ель среди прочих.

При изготовлении балок традиционно используется местная древесина, для которой существуют стандартные коды, определяющие пролет и расстояние между балками.

Однако в наши дни инженерная древесина также приобрела значительную популярность.

Инженерная древесина изготавливается из ряда производных древесины, что делает ее легче по весу и более прочной.

Такая древесина позволяет использовать в строительстве еще большие пролеты.

Для очень длинных пролетов используются стальные балки перекрытия вместо деревянных.

Сорт пиломатериалов

Сорт относится к качеству древесины. Он классифицирует количество дефектов пиломатериалов.

К порокам относятся изгибы, чешуйки, изгибы, чашечки, сучки, расколы и закрутки и т.д.

Чем меньше пороков в древесине, тем выше ее прочность. Обычно для изготовления лаг используют пиломатериалы сорта 1 или 2.

Более широко используется степень 2. У него мало дефектов, и допускаются сучки, если они хорошо расположены.

Пиломатериалы сортов 3 и 4, как правило, не рекомендуются, поскольку балки служат опорой для полов и потолков.

Различные дефекты древесины

Размеры древесины

Длина панелей балки также зависит от ширины и глубины балки.

Ширина значительно важнее толщины панели.

Например, деревянная балка 2×6 имеет ширину около 12 футов, а 2×10 — более 20 футов.

Размеры также зависят от формы балки.

В дополнение к прямоугольным массивным панелям балки обычно имеют I-образную форму, так как эта форма считается более эффективной.

Нагрузки

Другим важным фактором при определении длины и расстояния между балками является величина нагрузки, которую они должны нести.

Обсуждаемая нагрузка относится к нагрузкам на перекрытия, которые должны нести балки. Нагрузки на пол подразделяются на временные и стационарные.

Для обеих этих категорий существуют ограничения, влияющие на длину пролета и расстояние между балками.

Значение постоянной нагрузки для жилых блоков установлено в коде в пределах от 10 до 20 фунтов на квадратный фут. Принимая во внимание, что динамическая нагрузка варьируется от 30 до 40 фунтов на квадратный фут.

Для разных значений нагрузки требуются разные длины и расстояния.

Заключение

Длина пролетов и размеры балок крайне важны для определения заранее, чтобы впоследствии можно было избежать каких-либо поломок или обрушения.

Для этого важно понимать, какие факторы влияют на пролеты, размеры и расстояние между балками.

После того, как вы поняли основные параметры, вы можете перейти к выбору правильного размера и пролета балок для вашего строительного проекта.

Чтобы помочь вам с вашим дизайном, в вашем распоряжении есть несколько кодов, таких как IRC, для консультации и создания.

Однако эти коды не учитывают все типы балок.

С ферменными балками, двутавровыми балками и всеми типами инженерных балок следует обращаться отдельно.

Для этого вы можете обратиться к имеющейся литературе по их пролету и расстоянию или проконсультироваться с вашими местными или международными производителями.

Производители обязаны предоставить руководство, в котором указаны различные спецификации и пределы размеров их инженерных изделий (таких как балки).

Часто задаваемые вопросы (FAQ)

На какую длину можно установить балку пола 2×6?

Типичная балка 2×6 может охватывать максимальную ширину 10 футов 9 дюймов с расстоянием между центрами 16 дюймов. Предполагается, что в качестве пиломатериала используется лиственница пихты Дугласа 2-го сорта и нагрузка 30 фунтов на квадратный фут.

Какой длины могут быть балки пола 2×8?

Пролет для деревянной балки 2×8 составляет от 16 до 23 футов. Пролет для 2×8 варьируется в зависимости от породы и сорта древесины, а также от условий нагрузки.
