Когда применяется крепление бабочка для гипсокартона?

Что же такое дюбель-бабочка?

При монтаже гипсокартона на стены достаточно часто появляется необходимость закрепить на облицованной поверхности какие-либо предметы, например, лампы, кабель-каналы, полки, карнизы, выключатели, плинтуса, карнизы и любые другие предметы небольшого веса. Такой облицовочный материал, как гипсокартон, не характеризуется высокой прочностью, легко поддается деформации и ломается при воздействии определенных механических нагрузок. Чтобы обеспечить надежность и прочность крепления какого-либо предмета следует равномерно распределить нагрузки, воздействующие на определенный участок гипсокартонной поверхности.

Максимально эффективно с данной задачей справляется специально предназначенное для этого крепеж под названием бабочка для гипсокартона, который представляет собой дюбель из нейлона с металлическим саморезом. В сложенном виде крепление легко вставляется в заранее подготовленное отверстие, затем в него вкручивается саморез, после чего дюбель складывается, упираясь на заднюю стенку гипсокартонного листа. Саморез в сложенном виде напоминает по своему виду крылья бабочки, откуда и произошло его название. Верхняя часть дюбеля оснащена бортиками, прочно фиксирующими его в листовой плоскости и препятствуя проворачиванию.

Устройство бабочки

Крепеж бабочка для гипсокартона в сложенном виде имеет длину 0,1 см и толщину 0,08-0,1 см. Саморез немного длиннее дюбеля из нейлона. Некоторые разновидности дюбеля также могут иметь длину и диаметр меньше установленного стандарта. Перед тем как определиться с размером, необходимо четко установить цели, для которых вы приобретаете крепление. Например, нет смысла покупать большой дюбель, если вам необходимо закрепить на стене из гипсокартона небольшую картину.

Монтаж крепежа бабочка для гипсокартона

Крепление бабочка для гипсокартона, осуществляется достаточно просто. Через слой из гипсокартона в стене необходимо просверлить отверстие, глубина которого на пять миллиметров должна превышать длину самореза. Диаметр отверстия должен соответствовать диаметру дюбеля.

Подготовленное отверстие необходимо тщательно освободить от пыли с помощью любого тонкого и острого предмета. Затем можно аккуратно вставить дюбель и вкрутить в него саморез, вследствие чего «лепестки» крепежа складываются, крепко обжимая гипсокартон изнутри. На корпусе дюбеля есть специальные бортики, препятствующие его вращению.

Следует помнить, что на стене или другой поверхности из гипсокартона можно закрепить конструкцию только небольшого веса толщиной не более 5 мм. Крепеж бабочка для гипсокартона может быть использован для крепления различных элементов на другие листовые материалы: МДФ, фанеру, ДСП и так далее.

Товары, которые были описаны в этой статье:

Дюбель-бабочка

Саморез

Полезные статьи:

Инструкция по изготовлению гипсокартонных многоуровневых потолков

Виды гипсокартона: описания, размеры, цены

Дюбель-бабочка: универсальный и надежный крепеж для гипсокартона

Гипсокартон часто используется для отделки квартир и других помещений, поэтому возникает необходимость крепления к его поверхности различных конструкций. Самый приемлемый вариант крепежа — это дюбель-бабочка.

Назначение метиза

Дюбель-бабочка позволяет надежно закрепить различные элементы на конструкции из ГКЛ. Изделие состоит из двух частей — распорной и статичной. Первая устанавливается в подготовленное отверстие, после чего расширяется с помощью закручивания резьбового элемента. Предусмотрена специальная кайма, исключающая провал метиза в гипсокартон. Это значительно увеличивает надежность крепежа.

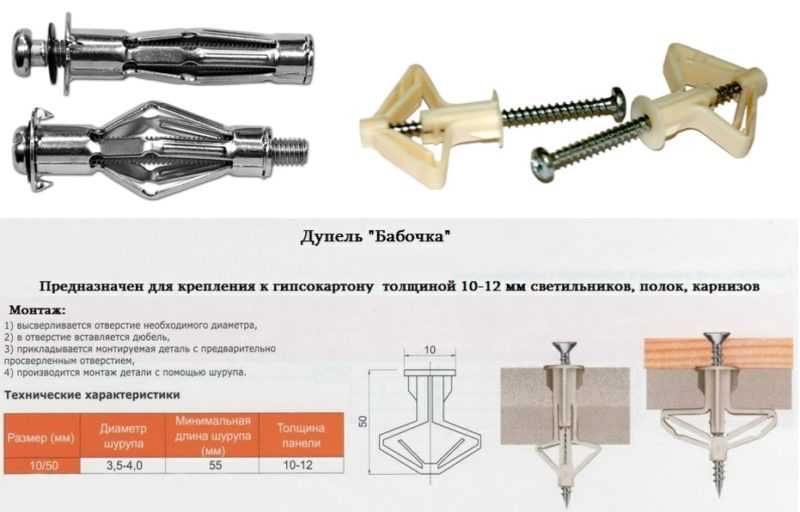

Основные характеристики

Метиз имеет следующие технические параметры:

• Минимальная длина самореза составляет 55 мм.
• Длина 50 мм, показатель диаметра равен 10 мм.
• Допускается использовать для гипсокартона, ДСП, ГВЛ, толщина которого не превышает 12,5 мм.
• Стандартная рабочая нагрузка равна 30 кг, максимально допустимая при этом достигает 70 кг.
• Предусмотрены ребристые части для исключения самопроизвольного раскручивания во время монтажа.

При правильном расчете допустимой нагрузки необходимо использовать рабочие показатели. Если нужно закрепить конструкцию с массой 50 кг, то достаточно установить 2 дюбеля-бабочки (например, для полки). При необходимости добавляется еще одна точка крепления, чтобы исключить отрыв.

Материал изготовления

Обычно для производства дюбеля-бабочки используются следующие материалы:

• пластик;
• нейлон;
• металл.

Метизы из пластика являются самыми распространенными и недорогими. Они подходят для монтажа конструкций с небольшим весом. При выборе обязательно обращайте внимание на показатели допустимой нагрузки.

Бабочка из металла намного дороже других вариантов, при этом отличается увеличенной прочностью. Для максимальной надежности метиз покрывается антикоррозийным составом.

Разновидности дюбеля-бабочки

Существует несколько вариантов метизов, которые подходят для разных целей:

• 8×28 — используется для установки легких конструкций, самый маленький вариант крепежа. Средняя стоимость около 0,5 руб за штуку.
• 10×50 — самый распространенный вид дюбеля. Подходит как для решения бытовых задач, так и для промышленных решений. Отличается от предыдущего варианта увеличенными распорными элементами. Это обеспечивает более устойчивое крепление и увеличивает допустимую нагрузку.
• Molly — металлический высокопрочный метиз. Представлен на рынке в нескольких вариациях (самозатягивающийся, с Г-образным выступом, в форме кольца, с выступом-крючком). По техническим характеристикам крепежное изделие схоже со стандартным анкером.
• Driva — подходит для листов с толщиной от 9 мм.

Преимущества крепежных изделий

Дюбель-бабочка отличается несколькими преимуществами:

• легко поменять дополнительные элементы на кольцо или подвесы;
• ребристая часть позволяет прочно закрепить метиз в листе ГКЛ;
• лапки крепежного изделия способствуют равномерному распределению нагрузки по несущей конструкции;
• дюбель-бабочка можно использовать для стен из ДСП;
• высокие показатели жесткости при правильном монтаже.

Некоторые варианты выдерживают многократное применение и не деформируются.

Основные правила установки метиза

Стандартная инструкция монтажа включает в себя несколько этапов:

• Перед началом работ нужно правильно определить место установки конструкции.
• Для разметки используется строительный уровень. Важно соблюдать внимательность и аккуратность, иначе это может повлиять на целостность стены.
• Для подготовки отверстия применяется сверло с диаметром 8 мм. По возможности лучше использовать сверло по дереву и шуруповерт, поскольку гипсокартон является мягким материалом.

• Перед сверлением можно разместить возле основания сверла пластиковый стаканчик для сбора мусора. Это избавит вас от дополнительной уборки.
• Дюбель зажимается пальцами, после чего аккуратно продевается в подготовленное отверстие до самого основания.
• Закручивается шуруп до упора. Заключительный этап — монтаж фиксирующей части. Необходимо выбирать элемент в соответствии с толщиной шурупа. Например, если показатель составляет 3 мм, то фиксирующая часть должна быть равна 3,5 мм.

Заключение

Дюбель-бабочка — это удобный и практичный крепеж для гипсокартона или ДВП. На рынке представлен широкий выбор метизов для самых разных целей. Это позволяет подобрать вариант, подходящий под ваши параметры.
