Короб из гипсокартона для вытяжки на кухне

Раньше не обращали внимания на эстетику интерьера кухни и открыто прокладывали воздуховод от вытяжки вдоль стены. Сейчас большинству не безразличен дизайн этой комнаты, особенно когда она объединена с гостиной. Чтобы зашить трубы воздуховода, делают специальный короб из гипсокартона для вытяжки на кухне. Часто потолочную часть короба выполняют как уровень подвесного потолка, а декоративные возможности оформления такой конструкции практически не ограничены.

Каким вытяжкам нужен короб

По принципу действия есть два типа вытяжек для кухни: купольные и рециркуляционные.

Если быть точным, то вытяжкой можно называть лишь первый тип устройства. Только в этом случае теплый воздух от плиты и большая часть «ароматов» кухни удаляется через вытяжной канал системы вентиляции. Форма, размеры и размещение купола могут быть разными, но основная задача одна — «охватить» восходящий поток и собрать его для транспортировки по воздуховоду.

Вытяжка — это часть системы вентиляции. Поэтому по принципу работы есть два варианта устройства: пассивные и активные.

Пассивная, или естественная, вытяжка действует как дымоход. А удаление отработанного воздуха происходит за счет его конвекции от горячей поверхности плиты до купола и тяги, которая создается в воздуховоде и вентиляционном канале.

Эффективность и скорость такого рода вентиляции обеспечивается за счет разницы высот между точкой входа и точкой удаления. Главное условие работы пассивной вытяжки — тяга должна быть достаточной, чтобы преодолеть аэродинамическое сопротивление стенок на всем протяжении тракта. Поэтому воздуховод от купола должен быть с минимальным количеством изгибов и небольшой длиной горизонтальных участков.

Но летом, при высокой температуре уличного воздуха, тяга практически отсутствует, а может вообще «опрокинуться». Тем более если кухня в квартире, а не в доме, и соседи сверху включат активную вытяжку. Поэтому все модели заводских приборов оборудуют вытяжным вентилятором, который создает тягу и компенсирует аэродинамическое сопротивление стенок канала.

Рециркуляционные вытяжки работают как улавливающие фильтры, они очищают воздух, а не выводят его. Их не подключают к вентиляционному каналу, а либо встраивают в навесной шкаф, либо они имеют «самодостаточную конструкцию» с высокими дизайнерскими свойствами.

Есть комбинированные модели с обоими режимами работы.

По способу размещения вытяжки бывают следующих видов: встраиваемые, подвесные (островные), угловые и пристенные.

Самая простая конструкция короба у купольной пристенной вытяжки с собственным вертикальным воздуховодом. Самая сложная — универсальная вытяжка в коробе из гипсокартона для встраиваемой модели.

Материалы и инструменты

Материалы для короба:

• Потолочный влагостойкий гипсокартон — он легкий, с ним проще работать. Если в конструкции предусмотрен короб для встраиваемой вытяжки над газовой плитой, то лучше подстраховаться и выбрать огнестойкий вид ГКЛ
• Направляющие ППН 28/27 и потолочные ПП 60/27 профили
• Одноуровневые соединители для ПП профиля 60/27 и анкерные подвесы с зажимом ПП 60/27
• Крепеж: дюбели или анкера по виду материалов потолка и стен, саморезы для металла и гипсокартона
• Демпферная лента
• Серпянка
• Перфорированные уголки
• Шпаклевка

Инструменты:

• Перфоратор для работы по перекрытию и бетонным стенам
• Дрель, если стены из кирпича или строительных блоков
• Ножницы по металлу
• Просекатель (для тех, кто не любит соединять профили саморезами)
• Шуруповерт
• Набор для разметки: рулетка, отвес, уровень, шнур, линейка, уголок, карандаш
• Набор для работы с гипсокартоном: ножовка, нож, кромочный рубанок

Чертеж

Чтобы сделать любую конструкцию, нужен чертеж. Он необходим и для расчета количества материалов, и для сборки короба. А делают чертеж поэтапно:

1. Выбирают вариант конструкции короба. В том числе определяют, какой будет его потолочная часть — специализированной (только для воздуховода) или частью уровня подвесного потолка;
2. Рисуют от руки эскиз в приблизительных пропорциях;
3. Отмечают на поверхности стен и потолка пограничные точки периметра короба в «привязке» к расположению вытяжки и входа вентиляционного канала. Важно учесть, что минимальная высота расположения вытяжки над варочной поверхностью зависит от ее вида: для электрических — 65 см, для газовых — 75 см;
4. Проводят замеры на месте монтажа с учетом геометрии стен и соседних элементов интерьера;
5. Делают чертеж короба с конкретными размерами;
6. Проводят разметку на стенах и потолке;
7. Рассчитывают количество гипсокартона, профилей и крепежа.

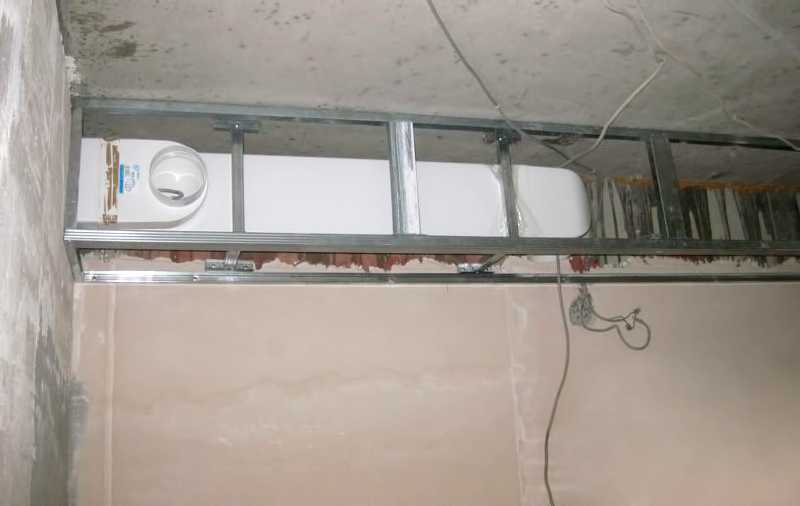

Создание каркаса короба и корпуса вытяжки

Вначале нарезают по размерам все элементы каркаса из направляющих и потолочных профилей, в том числе перемычки (ребра жесткости) каркаса.

Затем крепят к стенам и потолку часть каркаса из направляющих профилей. Но их крепят не прямо к потолку и стенам, а с прокладкой демпферной ленты. Работающий вентилятор и поток воздуха — это источники шума. Для того, чтобы снизить его уровень, и нужна в основании несущей конструкции эластичная упругая лента, способная частично гасить вибрацию.

При монтаже направляющих профилей на потолке с каждым из них в трех точках (по краям и один посредине) крепят анкерные подвесы с зажимами для профиля ПП. Они облегчат монтаж «висящих» потолочных профилей по уровню и крепление ребер жесткости каркаса.

Монтируют каркас потолочной части короба:

1. Вставляют потолочные профили в направляющие профили на стене для этой части каркаса;
2. Фиксируют в потолочном профиле анкерные зажимы;
3. Регулируют уровень;
4. Крепят вертикальные и горизонтальные перемычки, периодически проверяя соответствие расположения конструкции по горизонтальному и вертикальному уровню;
5. Если у потолочного каркаса есть торцевая боковая стенка, то из профилей монтируют внешние ребра этой части короба.

Монтаж каркаса вертикальной части начинают с крепления к стене направляющих профилей.

Если короб нужен только для воздуховода купольной вытяжки, то это два вертикальных элемента и нижняя перемычка между ними.

Параллельно вертикальным направляющим профилям с потолочной части каркаса спускают еще два ПП профиля — это внешние ребра этой части короба.

Затем их соединяют между собой и направляющими на стене короткими перемычками. Соблюдают шаг не более чем 40 см, начиная от нижнего ребра жесткости.

В нижней части короб под вытяжку на кухне из гипсокартона может иметь и сложную геометрию, если он предназначен для встраиваемой модели вытяжки. К примеру, он может быть в виде трапеции.

Обшивка каркаса

Теперь можно раскроить листы гипсокартона. Это лучше сделать на этом этапе, а не в начале работ, так как в процессе монтажа каркаса реальные размеры могут слегка измениться, а щели между элементами обшивки нежелательны.

Затем обшивают каркас, соблюдая на длинных участках шаг крепления не более 20 см. Головки саморезов слегка утапливают в гипсокартон, чтобы они не выступали над поверхностью.

Финишная отделка

Заключительный этап имеет стандартную последовательность:

1. Армирование серпянкой стыков;
2. Укрепление ребер обшивки перфорированными уголками;
3. Нанесение грунтовки и шпаклевки на всю площадь поверхности короба;
4. «Выведение» углов ребер;
5. Шлифовка поверхности;
6. Декоративная отделка.

Традиционно для декоративной отделки гипсокартона используют стеклообои под покраску.

Процесс изготовления гипсокартонного короба для кухонной вытяжки не сложнее, чем создание любых других конструкций из ГКЛ — это один из самых простых и удобных в работе современных строительных материалов.

Понравилось? Поделитесь в соц. сетях!

Короб из гипсокартона на кухне под вытяжку своими руками

Современные кухни проектируют таким образом, чтобы вход в вентиляционную шахту был на минимальном расстоянии от места, где будет находиться вытяжка. Но при обустройстве помещений старой планировки расстояние бывает значительным, и тогда спрятать трубу проблематично.

Готовые шкафы могут просто не вписаться в общий интерьер кухни, а вот вытяжка из гипсокартона – вариант, который подойдет под любой стиль. Ее можно по-разному оформить. Форма и размер короба зависят от типа вытяжки.

Виды вытяжных систем

Устройства различаются по принципу работы, способу крепления и форме.

По принципу работы вытяжки делят на:

• Активные, со встроенным мотором или вентилятором.
• Пассивные, работающие только за счет хорошей тяги.

Есть два способа крепления для вытяжки на кухне:

•  Открытый – когда вся конструкция на виду. Этот вариант смотрится эстетично благодаря разработкам дизайнеров. Но и цена такой вытяжки выше.

• Встраиваемый – когда от глаз скрыты все элементы, кроме фасада.

Различают 4 формы вытяжек :

• Островная – крепится только к потолку. Часто применяется на кухнях с рабочей зоной островного типа.
• Настенная – крепится к стене.
• Встраиваемая – отлично подходит для небольших помещений. Воздуховоды тут отсутствуют, крепится изделие к стене или коробу.
• Угловая – по сути, настенная кухонная вытяжка. Предназначена для случаев, когда печь находится в углу.

Достоинства короба из гипсокартона

Короб под вытяжку на кухне может быть изготовлен из гипсокартона, металла, пластика, МДФ (ДСП). Каждый из этих материалов имеет свои достоинства и недостатки. Пластиковые короба не уступают по функциональности и долговечности металлическим, при этом стоят на порядок дешевле.

Гипсокартонный короб для вытяжки также имеет преимущества:

• Невысокая стоимость. Причем сэкономить можно не только на материалах, но и на монтаже, т. к. короб из ГКЛ можно соорудить своими руками;
• Разнообразие форм и размеров.
• Большой выбор вариантов отделки.
• Долговечность. Изделие прослужит до следующего капитального ремонта.

Выбор типа короба и подготовка схемы

Перед тем, как приступить к установке вытяжки своими руками, следует продумать, будет видна вытяжка или короб из гипсокартона спрячет встраиваемый агрегат.

Несмотря на относительную простоту монтажных работ, без тщательно проработанного чертежа не стоит браться за дело.

Для начала следует в масштабе начертить периметр комнаты. Затем измерить место, отведенное для вытяжки и отметить его на схеме. Также нужно отразить на бумаге габаритные размеры будущего гипсокартонного короба и указать размеры отдельных элементов, ниш.

Внимание! Чтобы вибрации в трубах не передавались коробу, а также для увеличения срока службы, короб на потолке нужно спроектировать таким образом, чтобы между трубами и гипсокартоном был 5 см зазор.

Если отверстие вентиляции находится на расстоянии от плиты, необходимо просчитать и размеры короба для воздуховода.  Те, кто планирует обшивать стены на кухне гипсокартонном, может спрятать воздуховод с помощью многоуровневого подвесного потолка.

Что понадобится для монтажа

Материалы:

• листы гипсокартона толщиной 12,5 мм;
• металлические потолочные профили 27×60 мм;
• направляющий профиль 28×27 мм;
• крепеж;
• грунтовка;
• шпаклевка;
• раствор для предотвращения появления плесени.

Листы гипсокартона, предназначенные для эксплуатации на кухне, должны быть влагостойкими, ведь на трубе возможно появление конденсата .

Инструменты :

• рулетка;
• строительный уровень;
• карандаш;
• ножницы по металлу;
• нож для раскройки листов;
• шуруповерт;
• перфоратор;
• кисти и шпателя.

Вместо ножниц по металлу можно использовать болгарку, но тогда придется соединять профили пол прямым углом. А ножницы дают возможность надрезать металл и согнуть его.

Подготовка к монтажу

Перед тем как приступить к основным работам, нужно освободить пространство где будет проводиться работа, удалить с поверхностей стены и потолка ненужный крепеж, старое покрытие. Затем следует прогрунтовать стены и потолок. Далее делается разметка под каркас. Исходить нужно из того, где будет находиться труба. Как правило, она поднимается вертикально вверх и проходит горизонтально под потолком.

Порядок разметки такой :

• От нижней точки потолка отмеряется нужное расстояние и отмечается на стене. Горизонтальная линия, обозначающая нижнюю границу короба, чертится с помощью уровня.
• От верхней части стены отступается расстояние, делается метка и проводится горизонтальная линия через весь потолок.
• Из двух крайних точек на стене и потолке проводится еще две линии, перпендикулярные друг другу. Лучше для этого воспользоваться отвесом и уровнем. На другом крае поступают аналогично. В итоге должны образоваться очертания будущего короба.

Монтаж каркаса

Порядок установки короба под вытяжку на кухне из гипсокартона:

• Направляющий профиль крепим по трем линиям на стене. Лучше делать это с помощью двух забивных дюбелей.
• Аналогично крепим направляющие на потолке.
• Чтобы закрепить профиль под выступающий угол каркаса, нужно прикрепить к направляющим перемычки, нарезанные на одинаковые отрезки. Можно к передней стенке прикрепить лист материала, затем спустить соединяющие элементы и прикрепить к ним профиль.
• Соединения из металлического потолочного профиля 27×60 мм спускаются и крепятся саморезами.
• Устанавливаем горизонтальные перемычки, заходящие в паз профиля у стенки. Из-за того, что детали упрутся в ребро углового профиля, нужно подрезать их так, чтобы спинка зашла под профиль. Шаг установки перемычек — 60 см. Из-за отсутствия существенных нагрузок на конструкцию в этом месте, нет необходимости устанавливать их чаще. При установке перемычек нужно помнить о том, в каком месте будет располагаться гофра.

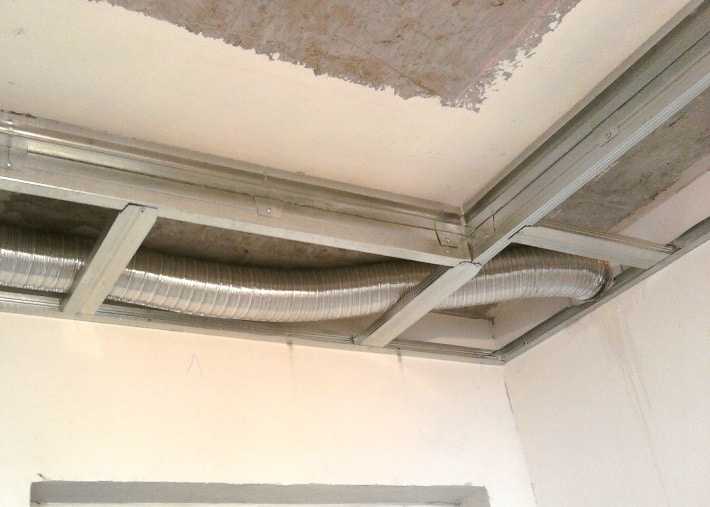

• Соединяем гофру с вентиляционным окошком и проводим ее туда, где будет выход.
• Нарезаем листы гипсокартона на полосы и прикручиваем к профилю. Нужно начинать обшивать короб спереди. Материал прижимается к профилю и прикручивается саморезами с шагом 20-25 см. Головки крепежей необходимо слегка утапливать в гипсокартон. В углах лучше не стыковать листы материала — так есть вероятность, что со временем в этих местах появятся трещины. Стоит помещать туда целые фрагменты.
• Затем обшивается каркас снизу. Отверстие для вентиляционной трубы можно просверлить перед креплением к каркасу.
• Обшитый короб готовят к финишной отделке: швы прочищают и оклеивают специальной лентой — серпянкой, шпаклюют, крепят перфорированные уголки.
• Установка светильников (подвод электричества делается на этапе, когда произведена разметка, перед креплением профилей).
• Финишная отделка. Можно проявить фантазию и отделать короб по своему усмотрению. Однако практика показывает, что самое удачное решение — покраска вытяжки в цвет, сочетающийся с интерьером кухни.

Для домашних умельцев короб из гипсокартона на кухне — не самое сложное испытание. Но приложить усилия все же придется. Зато полученное изделие станет изюминкой в интерьере.

Видео

Создание зоны кухонного уголка

Прежде чем приступить к гипсокартону, я хотел приступить к созданию зоны уголка. Это позволило бы нам узнать, как далеко вниз по стене до гипсокартона.

Я начал с создания боковых сторон уголка, который будет конструкцией шкафа с выдвижными ящиками. Это также будет то, на чем сидит столешница. Согласно моему проекту, порядок укладки был таким: сзади, снизу и по бокам. Для этой части проекта я купил лист МДФ толщиной 1/2 дюйма. Это просто платформа и бортики для внутренней части полости ящика.

Я начал с того, что обрезал заднюю и нижнюю стороны с помощью циркулярной пилы. После того, как задняя часть была прикреплена, мне пришлось очистить дно от инструментов и грязи/пыли.

Дважды отмерить, один раз отрезать. Идеально подходит.

Некоторое время назад мой дедушка подарил мне гвоздезабивной пистолет. Наверняка вы уже видели или слышали о нем. Но это то, что я использовал для крепления МДФ к шпилькам.

Мелисса подумала, что от этой фотографии мои волосы выглядят седыми…

Прежде чем продолжить работу над этим, я хотел заказать гипсокартон и столешницы, чтобы их можно было доставить сюда.

Мы закончили гипсокартон до доставки и установили нижний шкаф, но больше ничего в уголке.

Настало время закончить внутреннюю часть полости ящика. Я разрезал боковые стенки в стороны и прибил их на место.

Лицевая сторона уголка в основном состоит из МДФ толщиной 3/4″, который мы в итоге покрасили соответствующей краской. Я мог бы обсудить

Далее повесили верхние шкафы. Мне пришлось напомнить себе, где были шпильки в стене, обратившись к «Свиданию из гипсокартона» на ранних этапах реконструкции.

Я прикрутил доску к стене, чтобы удерживать шкафы в вертикальном положении. Мы установили три верхних шкафа, оставив место наверху для отделки. Я использовал приспособление для добавления дверных ручек.

Затем мы перешли к заднему фартуку в уголке.

После того, как мы закончили заднюю стенку, мы были готовы перейти к добавлению лица к рамке ящика уголка. Я прибила фасад, добавила шпаклевки для дерева, чтобы сгладить стыки, а Мелисса использовала краску, подходящую для кабинета, чтобы покрасить его.

После этого мы были готовы построить ящик. Я сделал ящик точно так же, как ящики кладовой, о которых вы можете прочитать здесь. Когда пришло время приклеивать его, я использовал дополнительные зажимы, чтобы обеспечить действительно плотное прилегание.

Один маленький трюк, который поможет сохранить ваши струбцины чистыми от остатков клея, — это использовать деревянную крошку в качестве буфера.

И не забудьте отшлифовать ящик после приклеивания (и высыхания), чтобы избавиться от лишнего.

Затем я нанес слой полиэтилена и дал ему высохнуть в течение 24 часов, прежде чем мы перешли к следующему шагу — установке.

На картинке выше вы можете увидеть, как выдвижной ящик скользит по прилавку. Мы получили их от Home Depot, и они работают очень хорошо. Я следовал инструкциям при их установке.

Я использовал несколько прокладок, чтобы убедиться, что скольжение идеально выровнено.

На направляющих также были указаны размеры ящика. Они говорят сделать ящик на полдюйма уже, чем стенки ящика с каждой стороны, что я и сделал. После того, как ящик был собран, мы были готовы установить направляющие и лицевую панель ящика. Эти два шага немного зависят друг от друга.

Мелисса настояла, чтобы мы провели пробную примерку. Это действительно большой ящик.

Итак, вот небольшой урок. Ваши ящики будут работать лучше всего, если ваша ручка почти на одном уровне с направляющими. Это потому, что вы хотите, чтобы усилие вытягивания ящика соответствовало направляющим. В основном это делается для того, чтобы лицевая сторона ящика не ослабевала и не отделялась от остальной части корпуса ящика.

Если вы поместите ручку выше направляющих, вы окажете давление на направляющие ящика в красной «точке давления» на диаграмме ниже из-за силы, направленной вверх и вперед.

Аналогичным образом, если вы поместите ручку ниже направляющих, вы окажете давление на направляющие ящика в красной «точке давления» на диаграмме ниже из-за силы, направленной вниз и вперед.

Когда вы кладете ручку вплотную к направляющим ящика, вы устраняете большую часть причин возникновения точек давления, описанных выше.

Мы хотели, чтобы ручка выдвижного ящика была немного выше центра выдвижного ящика, поэтому мы соответствующим образом установили направляющие.

Может показаться, что направляющие расположены не по центру, но следует помнить, что передняя часть ящика выступает над ящиком.

Чтобы установить переднюю часть ящика, мне пришлось использовать распорки, так как в центре ящика была вставка, куда нам нужно было его прикрепить.

Мы очень довольны общим завершенным видом, дополнительным пространством и функциональностью… но Мелисса сказала, что мне нужно подождать и позволить ей опубликовать окончательный вариант завтра. Она сказала 900 слов уже слишком много для поста в блоге.

А пока я очень рад, что этот проект завершен. Этот пост писался несколько месяцев, поэтому мы готовы перейти к следующему. Или сидеть на диване и отдыхать четыре с половиной месяца, пока этот ребенок не появится…? Кто считает, что это лучшая идея?

Наилучшие методы установки тяжелых ящиков

Тяжелые ящики — отличный способ добавить дополнительное место для хранения в вашем доме. Их можно использовать на кухне, в ванной или даже в гараже. Однако, прежде чем вы сможете их использовать, вам необходимо их установить. Вот некоторые из лучших методов, которые можно использовать при установке тяжелых ящиков.

Использование пиломатериалов

Пиломатериалы крепкие и могут выдержать вес ящиков. Вы можете использовать 2×4 или 4×4. Если вы используете 2×4, вам нужно разрезать их на куски длиной 4 фута. Если вы используете 4×4, вам нужно разрезать их на части длиной 8 футов.

Чтобы установить с использованием пиломатериалов, начните с измерения места, где вы хотите установить ящики. Затем нарежьте бруски по размеру и прикрутите их к стене. Убедитесь, что винты имеют достаточную длину, чтобы пройти через пиломатериалы и в стойки стены. Вы также должны использовать шайбы на винтах, чтобы предотвратить их вытягивание.

После того, как пиломатериалы на месте, вы можете установить усиленные ящики. Начните с прикрепления сверхмощного ползунка ящика к пиломатериалам. Убедитесь, что направляющие ящика установлены ровно и ровно. Затем прикрепите фасады ящиков к направляющим. Для этого можно использовать винты или скобы. Наконец, добавьте ручки или ручки к фасадам ящиков.

Использование анкеров для гипсокартона

Вы можете использовать анкеры для гипсокартона, если вы устанавливаете тяжелые ящики в комнате, где нет пиломатериалов. Анкеры для гипсокартона представляют собой небольшие пластиковые или металлические приспособления, которые расширяются, когда вы ввинчиваете их в стену. Это помогает удерживать винты на месте и предотвращает их вытягивание.

Анкеры для гипсокартона — ваш лучший выбор, если:

• Вы устанавливаете усиленный ящик в комнате, где нет пиломатериалов, например в ванной,
• Вы беспокоитесь о том, что пиломатериалы расколот гипсокартон,
• Стена сделана не из гипсокартона, например из гипса.

Для установки анкеров для гипсокартона измерьте пространство для установки. Затем отметьте расположение анкеров для гипсокартона на стене. С помощью дрели сделайте по отметкам направляющие отверстия. Будьте осторожны, чтобы не просверлить стену.

Затем вставьте анкеры для гипсокартона в направляющие отверстия. Затяните анкеры с помощью отвертки, пока они не будут заподлицо со стеной. Затем прикрепите направляющие ящика к анкерам. Убедитесь, что направляющие ящика установлены ровно и ровно. Наконец, прикрепите фасады ящиков к направляющим. Для этого можно использовать винты или скобы.

Использование навесного шкафа

Вы можете использовать навесной шкаф, если хотите установить мощные ящики, но не хотите сверлить стену. Навесные шкафы великолепны, потому что они обеспечивают дополнительное место для хранения и способны выдерживать вес ящиков.

Для установки с помощью навесного шкафа измерьте пространство, в котором будут установлены ящики. При необходимости подрежьте шкаф по размеру. Затем с помощью винтов или скоб прикрепите шкаф к стене. Начните с прикрепления направляющих ящика к шкафу. Убедитесь, что направляющие ящика установлены ровно и ровно. Затем прикрепите фасады ящиков к направляющим. Наконец, добавьте ручки или ручки к фасадам ящиков.

Использование металлической направляющей

Металлические направляющие удобны тем, что обеспечивают дополнительную поддержку и могут использоваться для поддержки веса ящиков. Также металлические гусеницы реже вырываются из стены. Однако при использовании металлической направляющей важно использовать ту, которая сделана специально для тяжелых ящиков. Эти гусеницы обычно изготавливаются из стали или алюминия.

Для установки с использованием металлической направляющей измерьте пространство для установки. Затем используйте дрель, чтобы сделать направляющие отверстия по меткам. Будьте осторожны, чтобы не просверлить стену. Затем вставьте металлическую дорожку в направляющие отверстия. Используйте шурупы, чтобы прикрепить дорожку к стене. Начните с прикрепления направляющих ящика к направляющей. После того, как направляющие ящика установлены, можно прикрепить фасады ящиков.

The Bottom Line

Установка тяжелых ящиков не должна быть сложной. Следуя этим простым советам, вы сможете обеспечить надежную и надежную установку своих тяжелых ящиков. Выберите метод установки, который лучше всего соответствует вашим потребностям и месту, где вы будете устанавливать сверхпрочные ящики. Затем, используя правильные инструменты, вы сможете установить сверхпрочные ящики, как профессионал.
