декоративный короб из гипсокартона, технология сборки короба на потолке, монтаж каркаса для короба

Короб из гипсокартона на потолке часто применяется не только, как интерьерная конструкция, но и в большинстве случаев, как чисто техническая. Например, короб из гипсокартона на потолке необходим для установки точечных светильников. С его помощью можно скрыть различные коммуникации, например, вентиляцию или электропроводку. Основным достоинством короба из гипсокартона является простота сборки, что позволяет сделать его своими руками без особых затруднений.

Содержание

Конструкция потолочного короба из гипсокартона
Монтаж каркаса под короб
Способы создания ребра короба
Зашивка короба, шпаклевка

Конструкция потолочного короба из гипсокартона

Конструктивно короб из гипсокартона на потолке представляет собой металлический каркас обшитый гипсокартонном. Поэтому фактически основная работа при создании короба заключена в создании каркаса.

Рис. 1. Короб состоит из каркаса, обшитого гипсокартоном. Каркас изготавливается из направляющего (ПН) и потолочного (ПП) профилей. Основная сложность сборки каркаса — это ребро короба. Оно может изготавливаться различными способами. Для обшивки применяется гипсокартон толщиной 12.5 мм.

Для этой работы потребуются следующие инструменты: дрель или перфоратор, шуруповерт, ножницы по металлу, уровень лазерный или строительный уровень. И материалы: гипсокартона, потолочный и направляющий профиль, прямые подвесы, дюбель-гвозди, саморезы по металлу, саморезы для гипсокартона.

Монтаж каркаса под короб

Создание короба для гипсокартона на потолке начинают с того, что отмечают линию прохождения короба на стене и потолке, т.е. с разметки. Далее по этим линиям крепится направляющий профиль с помощью дюбель-гвоздей с шагом 50-60 см.

Далее необходимо согласно разметке, закрепить направляющий профиль к стенам.

Рис. 2. Основу короба изготавливают из направляющего профиля (ПН-профиль). Его закрепляют на стене и потолке с помощью дюбель-гвоздей. Следующий этап — это создание внешнего ребра.

Способы создания ребра короба

Теперь самый сложный этап — это устройство ребра короба и горизонтальных направляющих. Существует много вариантов для формирования ребра короба из гипсокартона на потолке, для наглядности рассмотрим два, на мой взгляд, наиболее простые в реализации. Основная проблема создания ребра заключена в том, чтобы установить поперечины таким образом, чтобы крепеж не мешал монтажу гипсокартона.

Первый вариант — это составное ребро. Оно изготавливается из двух направляющих профилей. Для этого берут два направляющих профиля равной длины и соединяют их между собой как показано на рисунке. Следует отметить, что длина ребра должна быть равна длине короба из гипсокартона.

Рис.3. Часто используется составное ребро, состоящее из направляющих профилей, соединенных как показано на рисунке. Такая конструкция удобна для крепления поперечных профилей.

После чего устанавливают получившуюся конструкцию на место.

Рис.4. Собранную конструкцию из поперечных профилей устанавливают на место и закрепляют к настенным профилям саморезами с шайбой. Вместо саморезов можно использовать просекатель для гипсокартонных профилей.

Далее из потолочного профиля нарезают поперечины нужной длины и вставляют в паз потолочного профиля с шагом 60 см по горизонтальной и вертикальной поверхности короба. При этом для увеличения жесткости конструкции вертикальные поперечины крепятся саморезами к ребру короба.

Рис.5. Заключительный этап — это установка горизонтальных и вертикальных поперечных профилей. Для поперечных профилей используют потолочный профиль. Он крепится саморезами или с помощью просекателя. Сборка каркаса завершена и можно подшивать гипсокартон. Такая конструкция используется если короб имеет не большие размеры (до 50х50 см) и сечение близкое к квадрату.

Достоинством данного метода является то, что не требуется лишний крепеж, который мог бы помешать монтажу гипсокартона. Недостаток — это лишний расход профилей.

В целях снижения расхода профиля может применяться другой способ формирования ребра. В этом способе ребро формируется из направляющего профиля, без каких-либо модификаций.

Рис.6. Ребро короба может быть изготовлено из одиночного направляющего профиля. В этом случае профиль устанавливается на место и закрепляется к настенным профилям.

Далее устанавливаются горизонтальные поперечины и закрепляются к ребру. Так же они дополнительно крепятся к потолку с помощью подвесов.

Рис.7. Для повышения прочности каркаса устанавливаются горизонтальные поперечины из потолочного профиля. Они в свою очередь дополнительно закрепляются подвесами. Такая конструкция применяется если короб имеет значительную ширину и малую высоту, например, для установки точечных светильников.

Такая конструкция оправдана, если высота короба не большая, в этом случае отпадает потребность в вертикальных направляющих, за исключением мест стыка листов гипсокартона.

Рис.8. Вместо подвесов может применяться потолочный профиль. Это оправдано в том случае если высота короба более 10 см, либо в коробе создается карниз для контурной подсветки потолка.

После того как каркас собран можно приступить к прокладке коммуникаций и последующей облицовкой короба гипсокартоном. Листы ГКЛ крепятся к каркасу саморезами с шагом порядка 15см.

Зашивка короба, шпаклевка

Следующий этап — это отделка короба. Сначала шпаклюются саморезы, одновременно с этим можно установить потолочный плинтус. Так же на этом этапе оформляется ребро короба для этого применяется специальный уголок. Он примазывается к коробу с помощью финишной шпаклевки.

Рис.9. Собранный короб покрывают финишной шпаклевкой. Для получения ровного ребра необходимо использовать металлический уголок. После высыхания шпаклевка шлифуется и можно приступать к финишной отделке.

Последний этап — это покрытие короба финишной шпаклевкой и шлифовка. Ну а далее это финишная отделка и установка светильников.

Мы рассмотрели устройство короба из гипсокартона, который может применяться для прокладки коммуникаций или установки точечных светильников. Наибольшую сложность составляет сборка внешнего ребра. Существует несколько вариантов его конструкции. Если короб не большой или имеет сечение близкое к квадратному, то применяют составную конструкцию. Если короб имеет большую ширину и малую высоту, то наилучший вариант — это конструкция с подвесами. Однако вне зависимости от выбранной конструкции сборка короба очень проста и ее легко выполнить своими руками без применения специального инструмента.

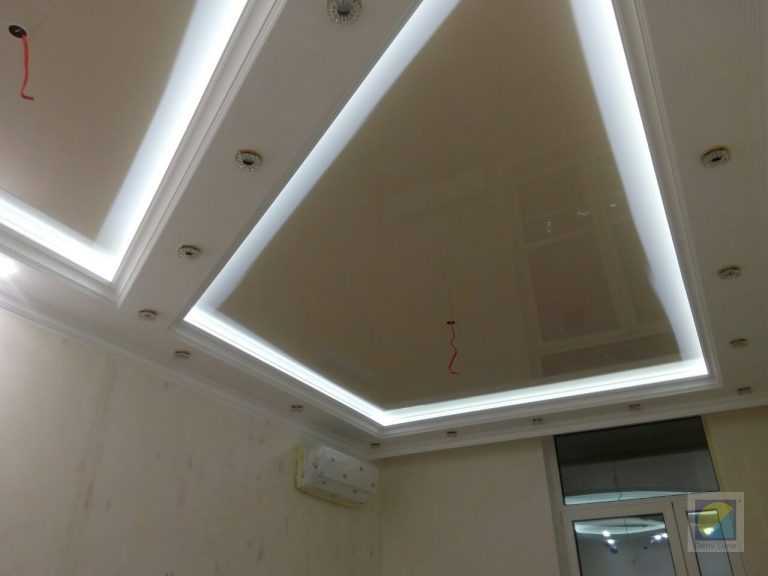

В заключение несколько дизайнерских решений потолочных коробов из гипсокартона, которые могут быть изготовлены по технологии описанной в этой статье.

Рис.10.

Рис.11.

Рис.12.

Рис.13.

Рис.14.

Рис.15.

Рис.16.

Рис.17.

Рис.18.

Рис.19.

Рис.20.

Рис.21.

Рис.22.

Рис.23.

Рис.24.

Рис.25.

Рис.26.

Рис.27.

Как сделать короб из гипсокартона на потолке своими руками: выбор материала, особенности монтажа

При капитальном ремонте комнаты всегда появляется вопрос о способе отделки потолка, так как их существует большое количество. Современные эстетические нормы не позволяют сохранять на виду трубы, проводку и другие элементы коммуникации. Эффективное решение — скрыть все ненужные детали под гипсокартонным коробом. Он может быть различных форм, к примеру, двухуровневый. К тому же сделать короб из гипсокартона на потолке можно своими руками.

Содержание статьи:

• Преимущества и недостатки
• Разновидности гипсокартона
• Необходимые материалы и инструменты
  • Профиль для подвесного потолка
  • Правильный выбор комплектующих
  • Дополнительные кронштейны и крепления
• Самостоятельный монтаж
  • Возведение каркаса и нанесение разметки
  • Обшивка короба
  • Шпаклевание поверхности
• Варианты декорирования

Преимущества и недостатки

Гипсокартонные потолки сегодня занимают лидирующие позиции среди других аналогичных строительных материалов. Это и неудивительно, поскольку у него имеется масса преимуществ.

К основным плюсам можно отнести:

• Материал полностью закрывает все неровности, швы, другие детали без особых усилий. Это значит, что не нужно выравнивать потолок, штукатурить по несколько раз или применять другие технологии для этого. Нужно просто собрать и вмонтировать каркас, прикрутить листы гипсокартона и сделать финальную отделку (покрасить, приклеить листы пенопласта и т. п. ). Кроме этого, для монтажа не нужно подготавливать различный инструмент. Листы можно порезать канцелярским ножом, а затем прикрутить с помощью шуруповёрта.
• Возможных вариантов потолков из гипсокартона очень большое количество. К примеру, можно сделать два или больше уровней, смонтировать различные фигуры, раскрасить разнообразными рисунками. Таким образом, конструкция будет придавать особый стиль комнате, визуально её увеличивать. Гипсокартон согнуть сложно, но реально, если знать определённые приёмы. В него можно вмонтировать современные светильники или светодиоды, которые не будут занимать пространство комнаты так, как это происходит при установке обыкновенной люстры.
• В гипсокартонную конструкцию под потолком можно спрятать все кабели и другие элементы коммуникации, которые не выглядят эстетично на стенах. В противном случае нужно будет штробить стены. С гипсокартоном же сделать это очень просто.
• Гипсокартон не является опасным материалом, хотя у многих людей сложилось противоположное мнение. Это экологически чистый материал, в состав которого входит гипс и картон.
• Шумоизоляция — одно из основных преимуществ такого материала. Теплоизоляция находится тоже на довольно высоком уровне.

Кроме этого, существует и масса других преимуществ, которые выделяют в гипсокартоне. В разных видах этого материала список плюсов можно увеличивать или уменьшать.

Преимуществ достаточно много, но есть и существенные минусы. К ним можно отнести:

• Хотя визуально пространство комнаты можно увеличить, фактически оно уменьшится на 5−10 см сверху, если будет только один уровень потолка. Это свидетельствует о том, что применять такой материал целесообразно в домах австрийского типа, то есть с высоким потолком.
• Гипсокартон не имеет достаточной прочности. Хотя на потолке это и не нужно, но при транспортировке и монтаже может привести к некоторым трудностям. Если лист треснет, восстановить его в домашних условиях не удастся.
• Монтаж потолка не очень простое занятие. Лучше при отсутствии даже минимального опыта пригласить бригаду мастеров, которые смогут сделать всё качественно. В противном случае неправильно собранный каркас может привести к разрушению или провисанию конструкции.
• В процессе работы нужны помощники. Даже имея нужный опыт, самостоятельно вмонтировать лист на каркас не получится.
• Довольно низкий уровень устойчивости к влаге. В связи с этим не рекомендуется устанавливать такую конструкцию при больших рисках затопления квартиры сверху. Также не нужно устанавливать гипсокартонный потолок в санузле. Материал хорошо впитывает влагу, поэтому увеличивается масса и размеры листа, что приводит к разрушению конструкции.

Разобравшись с минусами и плюсами потолка из гипсокартона, определённо рекомендовать этот материал нельзя. Всё зависит от особенностей комнаты. Хотя видно, что плюсов у гипсокартона больше, чем минусов. При качественной сборке прослужит он долгое время.

Разновидности гипсокартона

Гипсокартон — это универсальный материал, который используется для отделки стен, потолков, вентиляционных шахт и т. п. Конструктивно гипсокартон выглядит как сэндвич из нескольких слоёв картона и гипса. При этом производители для улучшения качества и различных характеристик могут добавлять в состав различные примеси.

Выделяют 4 вида гипсокартона согласно общей классификации:

1. ГКЛ — вид гипсокартонных конструкций, которые применяются для отделки офисов и технических помещений. Для них температурный режим не превышает допустимые нормы. Максимально допустимая влажность — 70%. Имеет серый цвет с синими опознавательными знаками.
2. ГКЛО — этот вид имеет повышенный уровень огнестойкости благодаря добавлению в состав сердечника листа специальных армирующих веществ. Маркировка — красная, цвет — серый. В основном применяются для отделки производительных помещений, вентиляционных шахт, электрических щитков и других мест, где может быть повышенная опасность возникновения огня.
3. ГКЛВ — такой тип характеризуется нейтральным отношением к влаге в помещении благодаря наличию в своём составе различных антигрибковых компонентов и силиконовых гранул. Для более высокой степени защиты рекомендуется обрабатывать материал водостойкими красками или грунтовками. Цвет — зелёный, с синей маркировкой. Используется для помещений с повышенным уровнем влаги, к примеру, для санузла, кухни и т. п.
4. ГКЛВО — цвет зелёный, с красной маркировкой. Имеет повышенную защиту от влаги и от огня. Применяется для хозяйственных помещений с определёнными требованиями по уровню пожаробезопасности и влаги.

Кроме основных разновидностей по определённым характеристикам, гипсокартон можно разделить и по типу кромки или по другим не менее важным параметрам.

Необходимые материалы и инструменты

Для того чтобы сделать каркас под гипсокартон на потолке, нужно подготовить все инструменты и материалы. Сделать это необходимо заранее, во избежание нехватки некоторых комплектующих и инструментов во время работы.

Потребуется подготовить следующие инструменты:

• Уровень для разметки. Можно использовать водяной, но лучше отдать преимущество лазерному, он более точный. С его помощью делается разметка под направляющий профиль. Если говорить о водяном уровне, хотя он и имеет более низкую точность, но ценовая категория намного меньше. Работу должны выполнять два человека.
• Строительный уровень. Он нужен для проверки ровности закреплённого гипсокартона. Минимальная длина — 2 метра.
• Шуруповёрт потребуется для монтажных работ.
• Может понадобиться перфоратор для установки профиля.
• Направляющие и потолочные профили.
• Муфты для профилей.
• Прямые подвесы.
• Анкер-клинья.
• Уплотнительная лента.
• Малярная нить.
• Набор саморезов различных размеров.
• Краска, грунтовка.
• Канцелярский нож для нарезки материла.
• Болгарка для подготовки каркаса.
• Рулетка, молоток, обычный нож.

Список необходимых материалов и инструментов не является исчерпывающим. В каждом отдельном случае может понадобиться и другой инвентарь.

Профиль для подвесного потолка

Для правильной установки гипсокартонного короба необходимо подготовить два вида профиля — потолочный и направляющий. В целях увеличения качества полученного изделия рекомендуется использовать материалы одного и того же производителя. Необходимое его количество для комнаты определить несложно, достаточно просто измерить её периметр. К примеру, для комнаты с размерами 4х5 м нужно приобрести 7 профилей 3 метра в длину. Лучше запастить и запасным, поскольку могут возникнуть непредвиденные обстоятельства.

Для установки нескольких уровней гипсокартонного потолка нужно дополнительно просчитать и их размеры. Делается это таким же образом.

Полочный профиль С-образной формы рассчитывается по-другому. Если лист гипсокартона имеет длину 120 см, то шаг для его крепления — 60 см. В этом случае рекомендуется использовать профиль 4 м в длину. Это уменьшит количество отходов. Разметку делают на стене с шагом в 60 см. В приведённом примере необходимо 8 потолочных профилей. Такие расчёты являются основой. Если осуществляется дизайнерская задумка с несколькими уровнями потолка, то дополнительно просчитываются и они.

Правильный выбор комплектующих

Как уже было описано выше, гипсокартон бывает четырёх видов:

• обычный,
• влагостойкий,
• огнестойкий,
• комбинированный (имеет защиту от влаги и огня).

В таких комнатах, как спальня, гостиная, в которых нет повышенного уровня влаги, целесообразно использовать обычный картон, поскольку он дешевле. В этом случае рекомендуется выбирать его толщину до 10 см. Большой вес не даст особых преимуществ, а только увеличит габариты и вес цельной конструкции.

Рассчитать необходимое количество гипсокартона для определённой комнаты можно с помощью применения простой формулы. Для этого нужно общую площадь комнаты разделить на площадь одного гипсокартонного листа. Таким образом можно узнать необходимое количество листов. Рекомендуется докупить запасные листы, так же как и профили для каркаса. Очень часто возникают непредвиденные ситуации, когда из-за ошибки в расчётах не хватает материала.

Для приведения примера можно взять предыдущий вариант комнаты 4х5 м. В основном площадь одного стандартного листа составляет 3 кв. м. Таким образом, для комнаты в 20 кв. м понадобится 7 листов.

Дополнительные кронштейны и крепления

Для площади в 20 кв. м нужно примерно 40−50 штук прямых подвесных профилей, при этом потолок должен быть одноуровневым. Стоимость на рынке таких комплектующих незначительная, поэтому подсчитывать точное количество необязательно.

Если конструкция будет иметь несколько уровней, а также листы картона будут с увеличенной толщиной, то лучше докупить таких кронштейнов ещё несколько десятков. Таким образом можно обезопасить себя от непредвиденных деформаций потолка и хорошо укрепить его.

Если потолок должен иметь два и более уровней, то подвесы можно рассчитать самостоятельно, учитывая шаг между ними в 60−70 см. Могут понадобиться и соединительные элементы — крабы. Но их можно заменить прямыми подвесами.

Направляющие профиля к стене должны крепиться с помощью дюбелей размером 8х10 мм. Остальные профили соединяются между собой с помощью обычных саморезов. Их нужно подготовить достаточно много. Для монтажа листов гипсокартона потребуются саморезы 25 мм.

Самостоятельный монтаж

Начинающему мастеру без опыта работы сделать каркас для потолка из гипсокартона будет сложно. Но если соблюдать все инструкции и пошаговые рекомендации специалистов, то можно даже самостоятельно добиться неплохого результата.

Возведение каркаса и нанесение разметки

Это начальный этап монтажа. Разметка — один из самых важны моментов, поскольку от её качества зависит успешность всей работы. Если допустить ошибки при нанесении разметки, то потолок выйдет кривым, исправить его потом будет невозможно.

На этом этапе можно выделить некоторые нюансы в работе:

• Перед непосредственным сбором каркаса необходимо правильно провести разметку. Все линии наносятся с помощью строительного карандаша. Их ровность контролируется водяным или лазерным уровнем. Линии для последующего монтажа направляющих профилей рисуются на стенах и потолке. Если планируется под коробом прятать трубы, то предварительно их нужно тщательно загрунтовать и покрасить, так как потом доступ к ним будет ограничен. Это касается и других важных элементов коммуникации. К примеру, провода нужно проверить и в случае дефектов заменить или заизолировать.
• Для удобства крепления собрать части каркаса можно на полу, а потом уже переносить на потолок.
• Направляющие, которые будут образовывать верхнюю часть короба, должны спрятаться в потолок.
• Направляющие профиля нарезаются нужной длины.
• Подвесы можно сделать самостоятельно или приобрести в магазине.
• В начале работы по периметру прикручиваются направляющие профиля. От качества и ровности его монтажа будет зависеть ровность всей конструкции, то есть плоскость потолка. Наплавляющие профиля нужно тщательно устанавливать в уровень. Закрепляется профиль с помощью саморезов или дюбелей. Шаг, с которым нужно крепить профиль, зависит от габаритов и веса потолка. Если в профиле есть множество отверстий под крепления по умолчанию с завода, то это облегчит его монтаж.
• Подвесы нужно крепить к потолку, точно следуя проделанной разметке. К нижней части подвесов с помощью саморезов крепятся CD-профиля. Большинство нагрузки приходится именно на это соединение, поскольку к профилям непосредственно крепится гипсокартон. Все детали и соединения должны образовывать единую плоскость. Изгибы, неровности и зазоры недопустимы.
• Если в комнате предполагается установка точечных светильников, то нужно провести провода к месту их монтажа. Они должны предварительно закрепляться на потолке во избежание повреждения во время монтажа короба.
• В конце монтируются поперечные детали с шагом в 60 см. Они должны располагаться перпендикулярно стене. Каркас готов, можно приступать к зашивке его гипсокартоном.

В отдельных случаях можно устанавливать дополнительные элементы каркаса, основы для многоуровневых потолков и т.п.

Обшивка короба

После того как каркас готов, можно начинать монтаж листов гипсокартона. Технически процесс монтажа несложный. Просто нужно поднять листы и прикрепить их с помощью шурупов. Но есть и определённые нюансы. Шаг между точками крепления должен составлять 10−15 см. Это зависит от габаритов листов и их веса. Для более тяжёлого материала лучше шаг уменьшить.

Края у листов гипсокартона скошенные. Делаются они такими для процесса шпаклёвки, поскольку её будет на стыках больше, что предотвратит появление трещин. Поэтому если листы будут обрезаться, то края также нужно сделать скошенными. Таким образом зашивается весь потолок.

При монтаже необходимо обратить внимание на головки саморезов. Их необходимо прятать в гипсокартон на 1 мм. Сделать это просто, так как, пользуясь шуруповёртом, по инерции они сами немного углубляются. Тем не менее нужно следить, чтобы каждый шуруп был ввинчен именно таким образом. В противном случае выпирающая головка будет мешать шпаклёвочным и грунтовочным работам.

После закрепления всего гипсокартона необходимо вырезать отверстия для светильников. Для стандартных круглых светильников для потолка из гипсокартона есть специальная насадка. Она применяется вместе с дрелью или перфоратором.

Шпаклевание поверхности

Следующий этап — шпаклёвочные работы. Кроме шпаклёвки, нужно подготовить и строительную клеящую сетку. Ею заделываются все стыки гипсокартонных листов. Со стыков и нужно начинать шпаклевание поверхности. После того как все стыки заделаны, нужно дать им высохнуть. Дальше вся поверхность обрабатывается финишной штукатуркой.

После этого этапа финишная штукатурка должна высохнуть. Время полного высыхания составляет один-два дня, в зависимости от типа самой штукатурки и погодных условий. Такие данные, как правило, указываются на пачке со штукатуркой, в технической документации или на сайте производителя.

Следующий этап — зашкуривание поверхности. Для этого следует использовать мелкую наждачную бумагу. В целях обнаружения самых мелких дефектов можно применять дополнительную подсветку, лампу и т.п.

Варианты декорирования

Существует достаточно много приёмов декорации подвесных потолков. Одни из самых эффективных и в то же время простых — использование разных цветов. Особенно изящно это смотрится на многоуровневых конструкциях. Кроме этого, потолок можно украсить с помощью пенопластовых или полиуретановых багетов. Какой способ декорации выбрать, зависит от личных предпочтения жильцов.

Но на практике выделяют несколько популярных методов, о которых полезно упомянуть:

• Потолочные плитки. Они могут быть с различными рисунками, объёмными и т. п. Используются для простых гипсокартонных потолков. С их помощью можно сделать акцент на определённых деталях, к примеру, на люстрах, или расставить их в шахматном порядке.
• Лепнина. Хороший вариант для классического дизайна комнаты. Такой декор довольно привлекателен, но использовать его для комнаты в стиле хай-тек не нужно, поскольку интерьер только пострадает от этого.
• Тканевые драпировки. Их нечасто можно увидеть на гипсокартонных потолках.
• Фреска считается традиционным способом потолочного декора. Стоимость такой отделки не дешёвая, но она того стоит. К тому же после длительного простоя она снова популяризируется.
• Если вкусы постоянно меняются, то идеальным вариантом в этом случае будет использование виниловых наклеек. Их легко заменить на другие.

Кроме этого, можно выделить и более традиционные способы декора. К примеру, багеты, шторы, карнизы. Если их оформить соответствующим образом, то они тоже могут быть красивыми элементами декора. При этом даже люстру можно считать элементом декора, если выбрать уникальную, индивидуальную модель.
