Коллектор для теплого пола: виды, схемы подключения

При устройстве водяного подогрева пола укладывается немалое количество труб — несколько отрезков, которые называют контурами. Все они заводятся на устройство, раздающее и собирающее теплоноситель — коллектор для теплого пола.

Содержание статьи

• 1 Назначение и виды
  • 1.1 Материалы
  • 1.2 Комплектация
• 2 Строение смесительного узла
  • 2.1 Схема на трехходовом клапане
  • 2.2 Схема на двухходовом клапане
  • 2.3 Выбор параметров клапанов

Назначение и виды

Теплый водяной пол отличается большим количеством контуров труб и невысокой температурой циркулирующего в них теплоносителя. В основном требуется нагрев теплоносителя до 35-40°C. Единственные котлы, которые способны работать в таком режиме, — конденсационные газовые. Но они устанавливаются редко. Все остальные виды котлов на выходе выдают боле горячую воду. Однако ее с такой температурой в контура запускать нельзя — слишком горячий пол это некомфортно. Чтобы снизить температуру и нужны узлы подмеса. В них, в определенных пропорциях, смешивается горячая вода с подачи и остывшая из обратного трубопровода. После чего, через коллектор для теплого пола, она подается на контура.

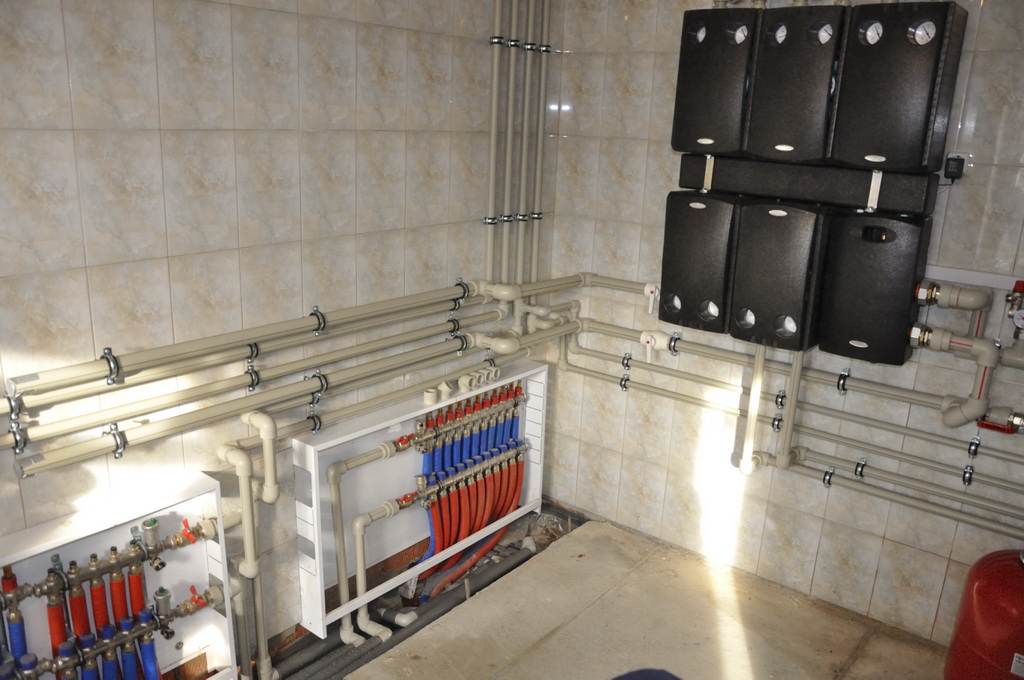

Коллектор для теплого пола со смесительным узлом и циркуляционным насосом

Чтобы во все контура поступала вода одинаковой температуры она подается на гребенку теплого пола — устройство с одним входом и некоторым количеством выходов. Подобная гребенка собирает остывшую воду с контуров, откуда она поступает на вход котла (и частично идет в узел подмеса). Это устройство — гребенки подачи и обратки — называют еще коллектором для теплого пола. Он может идти с узлом подмеса, а может — только гребенки без какой-либо дополнительной «нагрузки».

Материалы

Коллектор для теплого пола делают из трех материалов:

При установке к подающей гребенке коллектора подключаются входы контуров теплого пола,  к гребенке обратного трубопровода — выходы петель. Подключаются они попарно — чтобы проще было регулировать.

Комплектация

При устройстве водяного теплого пола рекомендуют делать все контура одной длины. Необходимо это для того, чтобы теплоотдача каждой петли была одинаковой. Жаль только что этот идеальный вариант встречается нечасто. Намного чаще отличия по длине есть, причем существенные.

Для выравнивания теплоотдачи всех контуров на подающей гребенке ставят расходомеры, на обратной гребенке — регулировочные вентили. Расходомеры — это устройства с прозрачной пластиковой крышкой с нанесенной градуировкой. В пластиковом корпусе находится поплавок, который отмечает с какой скоростью движется теплоноситель в данной петле.

Понятно, что чем меньше проходит теплоносителя, тем прохладнее будет в комнате. Для корректировки температурного режима изменяют расход на каждом контуре. При такой комплектации коллектора для теплого пола делают это вручную при помощи регулировочных вентилей, установленных на обратной гребенке.

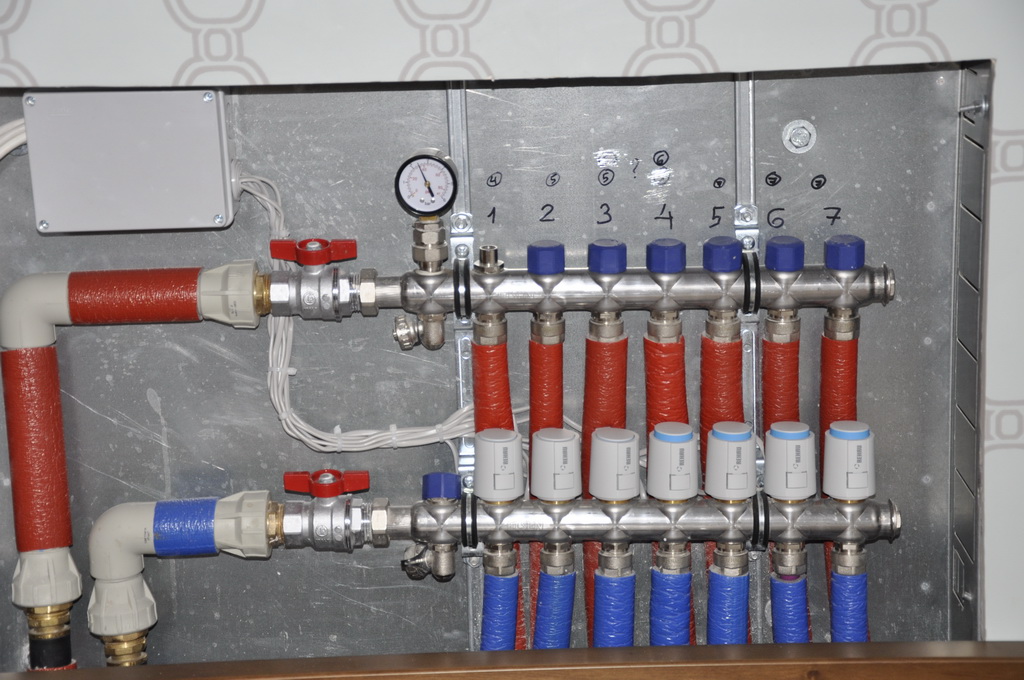

Расход изменяют поворотом ручки соответствующего регулятора (на фото выше они белого цвета). Чтобы проще было ориентироваться, при монтаже коллекторного узла, все контура желательно подписать.

Расходомеры (справа) и сервоприводы/сервомоторы (слева)

Такой вариант неплох, но регулировать расход, а значит, и температуру приходится вручную. Это далеко не всегда удобно. Для автоматизации регулировки на входах ставятся сервоприводы. Они работают в паре с комнатными термостатами. В зависимости от ситуации, на сервопривод подается команда закрыть или открыть поток. Таким способом поддержание заданной температуры автоматизируется.

Строение смесительного узла

Смесительная группа для теплого пола может строиться на основе двухходового и трехходового клапана. Если система отопления смешанная — с радиаторами и теплыми полами, то в узле присутствует еще и циркуляционный насос. Даже если в котле имеется свой циркуляционник, все петли теплого пола «продавить» он не сможет. Потому и ставят второй. А тот, который на котле, работает на радиаторы. В таком случае эту группу иногда называют насосно-смесительным узлом.

Схема на трехходовом клапане

Трехходовой клапан — это устройство, которое смешивает два потока воды. В данном случае — это разогретая вода подачи и более холодная вода с обратного трубопровода.

Принцип работы трехходового клапана

Внутри этого клапана установлен подвижный регулирующий сектор, который регулирует интенсивность потока более холодной воды. Управляться этот сектор может от термореле, ручного или электронного термостата.

Схема смесительного узла на трехходовом клапане проста: к выходам клапана подключается подача горячей воды и обратка, а также выход, который идет к подающей гребенке коллектора для теплого пола. После трехходового клапана устанавливается насос, который «давит» воду в сторону подающей гребенки (направление важно!). Чуть дальше насоса установлен температурный зонд от термоголовки, установленной на трехходовом клапане.

Схема смесительной группы для теплого водяного пола на трехходовом клапане

Работает все так:

• От котла поступает горячая вода. В первый момент она пропускается клапаном без подмеса.
• Датчик температуры передает на клапан информацию о том, что вода горячая (температура выше заданной). Трехходовой клапан открывает подмес воды из обратки.
• В таком состоянии система работает до тех пор, пока температура воды не достигнет заданных параметров.
• Трехходовой клапан перекрывает подачу холодной воды.
• В таком состоянии система работает пока вода не станет слишком горячей. Далее снова открывается подмес.

Алгоритм работы несложный и понятный. Но данная схема имеет существенный недостаток — есть возможность того, что при сбоях в контура теплого пола будет подаваться горячая вода напрямую, без подмеса. Так как трубы в теплый пол укладываются в основном из полимеров, при длительном воздействии высоких температур они они могут разрушиться. К сожалению, данный недостаток в этой схеме не устранить.

Схема на двухходовом клапане

Двухходовой клапан ставится на подаче от котла. На перемычке между подающим и обратным трубопроводом устанавливается балансировочный клапан. Это устройство регулируемое, оно настраивается в зависимости от требуемой температуры подачи (регулируется обычно ключом-шестигранником) . Он определяет количество подаваемой холодной воды.

Двухходовой клапан нужно установить управляемый с датчиком температуры. Как и в предыдущей схеме, датчик ставится после насоса, а насос гонит теплоноситель в сторону гребенки. Только в этом случае изменяется интенсивность подачи горячей воды от котла. Соответственно, меняется температура подаваемой воды на входе насоса (поток холодной настроен и стабилен).



Схема смесительного узла на основе двухходового клапана

Выбор параметров клапанов

И двухходовые и трехходовые клапана характеризуются пропускной способностью или производительностью. Это величина, отображающая количество теплоносителя, которое он в состоянии через себя пропустить в единицу времени. Чаще всего выражается в литрах в минуту (л/мин) или в кубометрах в час (м³/час).

Вообще, при проектировании системы, требуется сделать расчет — определить пропускную способность контуров теплого пола, учесть гидравлическое сопротивление и т.п. Но если коллектор для теплого пола собирается своими руками, расчеты делают крайне редко. Чаще основываются на опытных данных, а они таковы:

• клапана с расходом до 2 м³/час могут обеспечить нужны примерно 50-100 кв.м. теплого пола (100 квадратов — с натяжкой при хорошем утеплении).
• если производительность (обозначается иногда как KVS) от 2 м³/час до 4 м³/час, их модно ставить на системы, в которых площадь теплого пола не более 200 квадратов;
• для площадей более 200 м2 требуется производительность более 4 м³/час, но чаще делают два узла подмеса — это получается проще.

Материалы из которых делают клапана — двухходовые и трехходовые — латунь и нержавеющая сталь. При выборе эти элементы стоит брать только фирменные и проверенные — от их работы зависит работа всего теплого пола. Есть три явных лидера по качеству: Овентроп, Эсби, Данфос.

Название	Подсоединительный размер	Материал корпуса/штока	Производительность (KVS)	Максимальная температура воды	Цена
Danfoss трехходовой VMV 15	1/2″ дюйм	латунь/нержавеющая сталь	2,5 м3/ч	120°C	146€ 10690 руб
Danfoss трехходовой VMV-20	3/4″ дюйм	латунь/нержавеющая сталь	4 м3/ч	120°C	152€ 11127 руб
Danfoss трехходовой VMV-25	1″ дюйм	латунь/нержавеющая сталь	6,5 м3/ч	120°C	166€ 12152 руб
Esbe трехходовой VRG 131-15	1/2″ дюйм	латунь/композит	2.5 м3/ч	110°C	52€ 3806 руб
Esbe трехходовой VRG 131-20	3/4″ дюйм	латунь/композит	4 м3/ч	110°C	48€ 3514 руб
Barberi V07M20NAA	3/4″ дюйм	латунь	1. 6 м3/ч	предел регулировки — 20-43°C	48€ 3514 руб
Barberi V07M25NAA	1″ дюйм	латунь	1.6 м3/ч	предел регулировки — 20-43°C	48€ 3514 руб
Barberi 46002000MB	3/4″ дюйм	латунь	4 м3/ч	110°C	31€ 2307руб
Barberi 46002500MD	1″ дюйм	латунь	8 м3/ч	110°C	40€ 2984руб

коллекторная группа водяного пола, подключение узла в сборке с насосом, как собрать распределительный коллектор, фото и видео

Содержание:

Что такое коллектор теплого пола
Детали коллектора
Смесительные клапаны
Стоит ли автоматизировать систему
Сборка коллектора

Установка тёплого пола – весьма затратное дело, ведь потратиться придётся не только на отопительные контуры, встраиваемые в пол, но и на дополнительное оборудование для обеспечения нормальной работы системы обогрева. Таким оборудованием являются коллекторы, насосы, клапаны и датчики. В данной статье мы расскажем, как собрать коллектор для теплого пола самостоятельно, сэкономив деньги.

Что такое коллектор теплого пола

Коллектор – совокупность деталей, позволяющих управлять теплоносителем: смешивать и раздавать жидкость из параллельных колец отопления. Большое сечение и низкая скорость позволяют смешивать горячий теплоноситель, подающийся из котла, и тёплый, отходящий от отопительных труб, что позволяет выровнять температуру теплоносителя до нужных значений.

Чтобы правильно смешать обратку (остывшую воду из контуров в полу) и горячую воду до нужной температуры, на системы устанавливаются различные датчики: датчик температуры воды, датчик тепла на улице и датчик измеряющий давление внутри системы. Датчики подают информацию на клапаны, которые смешивают теплоноситель. Коллектор теплого пола в сборе с насосом и специальным датчиком может контролировать давление в системе.

Чтобы лучше разобраться в принципе работы и необходимости этой системы, обратите внимание на следующий пример: в доме подключаются к котлу системы подогрева пола, отопительные радиаторы и душ. Душ требует горячую воду температурой примерно в 70°C, отопительные радиаторы требуют теплоноситель с температурой от 75°C, а для подогрева пола нужно всего 50°C, чтобы температура чистового напольного покрытия не превышала санитарной нормы в 30°C.

Как видите, подключить напрямую к котлу все потребители теплой воды не получится, поэтому необходим коллектор для теплого водяного пола, который будет охлаждать воду для системы, кроме того, для нормальной работы длинных контуров нужно дополнительное давление, которое обеспечивает насос. Читайте также: «Оптимальная схема подключения теплого пола – делаем правильный выбор».

Детали коллектора

Для стабильной работы смесительного узла вам понадобятся:

1. Смесительный клапан, о котором мы поговорим ниже;
2. Насос, позволяющий контролировать давление воды;
3. Запорные и балансировочные клапаны;
4. Датчики: манометры и термоголовка с термометром;
5. Скапливающийся в системе воздух мешает стабильной работе, поэтому его нужно стравливать воздухоотводом.
6. Вам потребуются различные сантехнические соединители: тройники, фитинги и т.д.

Смесительные клапаны

Всего бывает два вида смесительных клапанов, которые устанавливаются в коллекторный узел для теплого пола: двухходовой и трёхходовой клапан. Они различаются принципом своей работы, о котором стоит рассказать подробнее.

Как работает двухходовой клапан:

1. Термоголовка с датчиком температуры замеряет нагрев теплоносителя, поступающего в контуры;
2. Если температура воды превышает норму, то термоголовка прикрывает клапан, чтобы уменьшит подачу горячей воды;
3. Если температура теплоносителя ниже необходимой, то клапан открывается и количество горячей воды в контуре возрастает.

Как видите, работа двухходового клапана заключается в контроле подачи горячей воды, тогда как обратка идёт постоянным потоком. Этот клапан имеет низкую пропускную способность, что обеспечивает плавный нагрев пола. Если помещение, в котором вы собираетесь установить тёплый пол, меньше 200 квадратных метров, то вы смело можете использовать именно этот смесительный клапан.

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Стоит сделать отступление и дать совет: подключая смесительный клапан в распределительный коллектор для теплого пола, следует устанавливать его через разъёмную соединительную муфту, что позволит в будущем легко произвести замену, если клапан станет неисправен.

Работа трёхходового клапана:

1. Трёхходовой клапан одновременно балансирует обратку и горячую воду из котла внутри себя через байпас;
2. Внутри клапана находиться специальная заслонка, установленная перпендикулярно относительно трубы с горячей водой и обраткой;
3. Положение этой заслонки меняется, что и регулирует конечную температуру смешиваемого теплоносителя.

Такой клапан идеально подойдёт для больших отопительных систем, например, где используется сразу несколько отопительных контуров. Также они рекомендуются в том случае, если коллекторная группа для теплого пола способна автоматически регулировать температуру воды. Чтобы система работала автоматически, на клапан устанавливаются сервоприводы, управляющиеся погодными и температурными датчиками.

Трёхходовой клапан имеет два недостатка:

1. Изменение температуры пола происходит достаточно резко;
2. Из-за высокой пропускной способности регулировать температуру достаточно сложно, ведь даже небольшое изменение положения вентиля может привести к сильным перепадам температуры.

Стоит ли автоматизировать систему

Прежде всего стоит поговорить о погодных датчиках. Они позволяют настроить температуру теплоносителя, опираясь на температуру за окном вашего дома. Вы бы могли сделать это самостоятельно, однако заморозки приходят неожиданно, например, когда вы спите, поэтому утром в доме может значительно похолодать, именно в подобных ситуациях метеодатчики не позволят вам замёрзнуть.

Погодные датчики зачастую устанавливают с термодатчиками внутри помещения, которые смещают вентиль на 1/20 часть, если температура в доме ниже необходимой.

Сборка коллектора

Выбрав все детали для системы обогрева, можно приступать к сборке. Установить смеситель можно в наружном или внутреннем шкафу, однако помните, что в наружные шкафы можно уместить лишь систему шириной до 16 см.

Схема коллектора теплого пола представлена на фото. Внимательно ознакомьтесь с ней и соберите свою систему по этой схеме.

Заключение

Коллектор – необходимая вещь для обустройства отопительной системы в доме, напугать вас может только цена, однако подключение теплого пола к коллектору значительно уменьшит затраты на энергию для нагрева воды. Читайте также: «Схема подключения теплого пола: основные правила».
