маркировка по ГОСТ, основные категории

Арматура может отличаться по множеству параметров — наличию армирующих ребер, диаметру, химическому составу и другим. Для упорядочивания была создана классификация арматуры по классам, которая позволяет сгруппировать похожие детали в несколько категорий. Какая существует классификация арматуры согласно ГОСТ? Чем отличаются детали различных классов? Действительно ли существует старый и новый класс арматуры? В нашей статье мы узнаем ответы на эти вопросы.

Содержание

• 1 Краткие сведения
  • 1.1 Классификация арматуры по классам
  • 1.2 Классификация по назначению
• 2 Маркировка по ГОСТ
  • 2.1 Соответствие старой и новой маркировки
• 3 Основные категории
  • 3.1 A240 (A-I)
  • 3.2 A400 (A-III)
  • 3.3 A500C
  • 3.4 AT800
• 4 Несколько слов о запорной арматуре
• 5 Заключение

Краткие сведения

Согласно ГОСТ арматурные детали разбиваются на ряд независимых классов, которые обладают рядом отличительных физических особенностей. Классы арматуры отличаются друг от друга по диаметру, металлическому составу, уровню удлинения после разрыва, уровню сопротивления удлинению и так далее. Маркировка классов осуществляется с помощью буквенно-числового кода, который начинается с буквы A (мы рассмотрим этот вопрос ниже).

Классификация арматуры по классам

Класс арматуры	Диаметр сечения (в миллиметрах)	Уровень сопротивления разрыву (в мегапаскалях)	Коэффициент удлинения после разрыва	Основные марки стали	Особенности эксплуатации
A240	6-40	370	0,25	СТ3КП, СТ3СП	Для создания и армирования легких конструкций стандартной или навесной категории
A300	10-80	490	0,19	СТ5КП, 18Г2С	Неплохо выдерживает легкую и среднюю нагрузку.
A400	6-40	590	0,14	35ГС, 25Г2С	Отлично выдерживает среднюю и высокую нагрузку, поэтому широко применяется в промышленном, индустриальном строительстве.
A600	6-40	880	0,06	80С	Обладает высокой прочностью; применяется для возведения крупных навесных конструкций, многоэтажных домов.
A800	6-40	1030	0,07	23ХГ2Ц	Обладает сверхвысокой прочностью; используется для возведения высоких многоэтажных домов, военных ангаров, построек для обслуживания техники и самолетов.

Классификация по назначению

Также существует классификация арматуры по назначению, хотя на практике она применяется редко. В зависимости от назначения различают следующие виды арматурных запчастей:

• Рабочая категория. Детали этого типа используются для армирования поверхностей и создания небольших бетонных/железобетонных конструкций. Диаметр сечения определяется на основании расчетов или с помощью прямых замеров.
• Конструктивная категория. Сюда попадают детали, которые используются для создания средних или больших бетонных/железобетонных конструкций. Диаметр сечения определяется на основании расчетов или методом прямых замеров, но также учитываются технологические особенности применения (уровень натяжения, температура окружающей среды).
• Монтажная категория. В эту группу попадают арматурные запчасти, которые объединяются в массивные сетки или каркасы. Основная задача деталей этого типа — армирование и укрепление поверхностей, а также создание основы для заливки запчасти бетонной смесью. Диаметр сечения определения эмпирическим способом с учетом особенностей эксплуатации.
• Анкерная категория. В эту группу включаются запчасти, которые формируют основу для бетонных/железобетонных конструкций. Арматурные детали объединяются в сетки или каркасы с помощью сварки непосредственно перед заливкой. Диаметр определяют эмпирическим путем с учетом удельного расширения при бетонировании.

Маркировка по ГОСТ

Классы арматуры согласно ГОСТ имеют уникальное обозначение, которое позволяет отличить одни детали от других. Маркировка представляет собой буквенно-числовой код, который начинается с буквы «A» (это обозначение указывает, что деталь является именно строительной арматурой). После буквы A указывается трехзначное число, которое обозначает класс арматуры. Рядом с буквой A или после числа могут указываться дополнительные буквы, указывающие на особые свойства материала. Перечислим эти дополнительные обозначения:

• C — наличие этой буквы указывает на то, что для соединения запчастей друг с другом можно применять сварку. Буква C обычно указывается после числа, а не сразу же после буквы A.
• K — наличие буквы-маркера указывает на то, что детали не ржавеют и являются химически инертными (не контактируют с водой, воздухом и жидкими веществами). Буква K указывается также после числового обозначения.
• T — деталь подверглась термомеханическому упрочнению. T-запчасти хорошо выдерживают нагрев до высоких температур и могут выдерживать большую механическую нагрузку. Буква T указывается после буквы A, но перед числовым кодом.
• B — запчасть подверглась вытяжке. B-детали являются лучше переносят растяжение, а в случае разрыва уровень удлинения будет ниже стандартного уровня. Буква B указывается после числа в конце маркировочного кода.

Также обратите внимание, что существуют классы арматуры старые и новые. Старая классификация была придумана еще в советское время, однако сегодня она вышла из употребления (ее заменила новая классификация). Согласно старой классификации каждому арматурному прутку должен быть присвоен код, который также начинается с буквы «A». Однако на второй позиции указывалось не арабское, а римское число через дефис. Скажем, новая маркировка A240 соответствует старому обозначению A-I, A300 соответствует A-II и так далее.

В старом формате рядом с буквой A также могли ставиться дополнительные обозначения, если арматура имела какие-либо особенности. Скажем, марка AC-II соответствует современному обозначению A300C, а буква C указывает на то, что детали можно соединять друг с другом с помощью сварки.

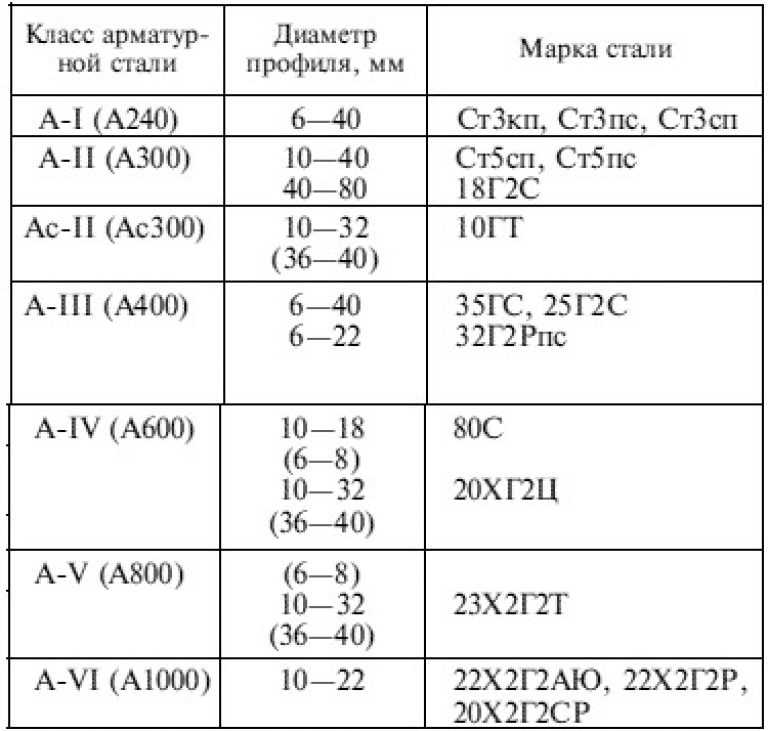

Соответствие старой и новой маркировки

Соответствие старых и новых форматов Вы можете найти в таблице ниже:

Основные категории

В России популярны следующие классы арматуры — A240, A400, A500C, AT800. Ниже мы их детально рассмотрим.

A240 (A-I)

Арматура этого типа делается из углеродистых сталей, которые дополнительно содержат небольшое количество марганца, никеля, хрома, меди. Марка A240 — гладкая арматура. Если диаметр сечения составляет менее 12 миллиметров, то A240 может быть в виде крупных мотков, скрепленных проволокой. Запчасти диаметром более 12 миллиметров делается в виде отдельных прутков небольшой длины (до 5 метров). Марка используется для возведения небольших легких конструкций. Также ею можно армировать небольшие объекты — компактные колонны, бордюры, перегородки, стены.

A400 (A-III)

Прутки класса A400 обладают круглым сечением с рифленой поверхностью. Рифление на запчасти появляется за счет небольших выступов, которые расположены под наклоном 40-45 градусов относительно центральной оси арматуры. Делают A400 из углеродистой стали, в состав которой входит большое количество присадочных компонентов. Главным присадочных компонентом является марганец, который делает сплав более прочным, надежным. Помимо марганца в состав сплава входят и другие компоненты — хром, никель, медь. Наличие ребер жесткости обеспечивает более качественное сцепление A400 с бетонным составом.

Поэтому из марки A400 часто делают прочные композитные запчасти на основе железобетона — стены, полы, потолки, наклонные поверхности, вертикальные столбы, балки, мосты. Еще одна сфера применения — армирования дорожного покрытия. Для соединения деталей A400 друг с другом можно применять сварку, однако сварение рекомендуется делать встык ванным методом либо с помощью автоматов для точечной сварки. Альтернативные сварочные технологии являются менее надежными, а получившаяся конструкция будет обладать низкой устойчивостью при изгибе. Это негативно влияет на срок годности железобетонного изделия.

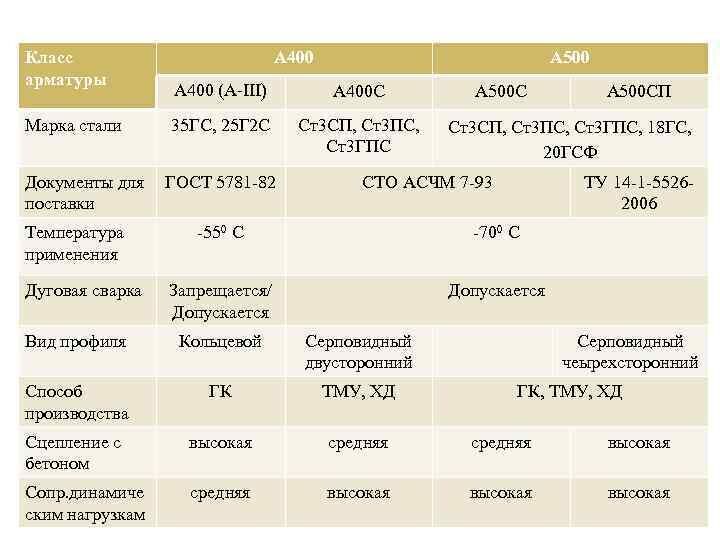

A500C

Марка A500C появилась на российском рынке сравнительно недавно — в 90-е годы. Арматура этого типа проходит ряд вспомогательных технологических обработок (горячая обкатка, термическое упрочнение). Эти обработки заметно повышают физические свойства материала — упругость, прочность, растяжение. Также марка A500C плохо контактирует с водой и воздухом, поскольку является химически инертной. Интересно, что марка A500C выплавляется из обыкновенной стали, содержащей среднее количество углерода и минимальное количество легирующих добавок.

Это делает материал более дешевым в производстве, что будет весьма кстати для строителя. Марка A500C хорошо переносит сварку, а соединить можно практически любым сварным способом — внахлест, встык, методом перекрестного наложения и так далее. Марка может применяться для возведения как крупных, так и мелких построек на основе бетона. Это могут элементы дома или весь дом целиком, мосты, навесные конструкции, ангары средних размеров, опорные столбы, линии электропередач. Единственный крупный недостаток A500C — ухудшение физических свойств при низких температурах (ниже -30 градусов). Поэтому детали этого типа не рекомендуется использовать на территории Крайнего Севера.

AT800

Марка AT800 относится к классу сверхпрочных арматур, которые прошли горячую прокатку и термомеханическое упрочнение. Поверхность материала обычно является рифленой, хотя встречаются и гладкие разновидности марки AT800. Марка применяется для возведения крупных массивных конструкций на основе железобетона. Это могут быть многоэтажные дома, мосты, ангары и так далее. Термомеханическое упрочнение выполняет следующие функции:

• Повышение пластичности при сохранении прочности материала (пластичность повышается на 20-30%).
• Повышение усталостной прочности, что позволяет запчастям сохранить форму даже при длительной эксплуатации.
• Улучшение антикоррозийных свойств, минимизация риска растрескивания материала при контакте с химическими веществами.

Несколько слов о запорной арматуре

Помимо строительной существует также запорная арматура. Важно понимать, что между этими запчастями нет ничего общего:

• Строительная арматура представляет собой длинные металлические прутки, которые используются для армирования металлических, бетонных и железнобетонных конструкций.
• Запорная арматура — это запчасти особой категории, которые используются для регулирования потока жидкости в трубопроводных системах.

Основные примеры запорных деталей — краны, клапаны, вентили, задвижки, заслонки, поворотные затворы. Запорные запчасти также делают из металлов, хотя разброс сплавов здесь несколько больше. Детали могут быть не только из стали или чугуна, но и из алюминия, меди, титана, композитных сплавов. Сегодня в продаже появились запорные детали на основе сверхпрочного пластика. Технические особенности запчастей этого типа — высокая прочность, устойчивость к воздействию механической деформации, химическая инертность, антикоррозийные свойства.

По ГОСТ все запчасти должны иметь упаковку, на которую в обязательном порядке должна быть нанесена маркировка. Обязательные сведения — название, товарный знак, диаметр сечения в миллиметрах, марка материала корпуса. Классификация запорной арматуры:

• Непосредственно запорные детали. Применяются для включения или отключения водяного потока, а также регулируют уровень подачи жидкости. Примеры — краны, вентили, задвижки, затворы.
• Регулирующие запчасти. Используются для регуляции уровня подачи жидкости в крупных водосборных системах и резервуарах. Примеры — дроссельные вентили, клапаны, редукторы уровня перелива.
• Предохранительные детали. Защищают водосборники от избыточного давления + предотвращают незапланированное истекание жидкости во внешнюю среду. Примеры — клапаны различных категорий (импульсные, электрические, аварийные, обратные).
• Защитные запчасти. Применяются для отключения нагревательных элементов и/или источников высокого давления. Примеры — клапаны различных типов (впускные, обратные, автоматические, аварийные).
• Контрольные детали. Контролируют уровень жидкости в системе, а также удаляют лишний конденсат. Примеры — водоуказательные приборы, счетчики, горшки-конденсаторы, клапаны отвода жидкости.

Заключение

Подведем итоги. Для удобства строительную арматуру разбивают на несколько классов. Каждый класс обладает своими физико-химическими свойствами — характер поверхности, диаметр сечения, состав, прочность, устойчивость к коррозии, растяжение при сломе. Основные категории — A240, A400, A500C, AT800. Если материал подвергался дополнительной обработке, то он может маркироваться дополнительными буквами — K, T, B и другие.

Существует устаревшая маркировка, у которой арабские цифры в маркировочном коде заменяются на римские. Существует также классификация арматуры по назначению. В соответствии с ней запчасти делятся на классы по особенностям применения (а не по физическим свойствам). В соответствии с этой классификацией различают рабочие детали, конструктивные, монтажные и анкерные.

Используемая литература и источники:

• Бондаренко В. М., Суворкин Д. Ш. Железобетонные и каменные конструкции, М.: Высшая школа, 1987.
• Алексеев, В. С. Универсальный справочник строителя / В.С. Алексеев. — М.: Рипол Классик, 2006.
• Соколов, Б. С. Прочность и трещиностойкость стеновых панелей зданий / Б.С. Соколов. — М.: АСВ, 2010.
• ГОСТ по арматуре

Как определить класс арматуры

Дата публикации: 04.12.2020
Последнее изменение: 18.01.2021

Строительство бетонных сооружений редко обходится без армирующего каркаса. Он представляет собой конструкцию из металлической проволоки (стержней), которая после заливки бетоном будет полностью скрыта внутри. Изготавливается арматура из стали, изготовленной согласно ГОСТ 5058-49, 380-88 (низкоуглеродистые, углеродистые марки). Если речь идет о композитном материале, то основой является полимерное (магматическое) волокно и органическая смола. Класс арматуры зашифрован в маркировке, например, А400 означает прут из низколегированной стали с примесью марганца (35ГС, 25Г2С, 32Г2Рпс).

Особенности и назначение

В зависимости от класса арматура будет использоваться в качестве закладного элемента бетонного основания, для распределения нагрузки, компенсации температурного расширения, для соединения отдельных элементов каркаса в единый массив. Например, берется марка А400С, где углеродный эквивалент стали не более 0,5%, если нужно получить сварное соединение (металл лучше варится по сравнению с той же маркой А400).

Назначение армирующего каркаса:

•
  увеличение прочности при воздействии нагрузки на сжатие-растяжение;
•
  снижение рисков появления трещин на поверхности, включая сквозные отверстия;
•
  повышение устойчивости к нагрузкам в условиях резких перепадов температуры.

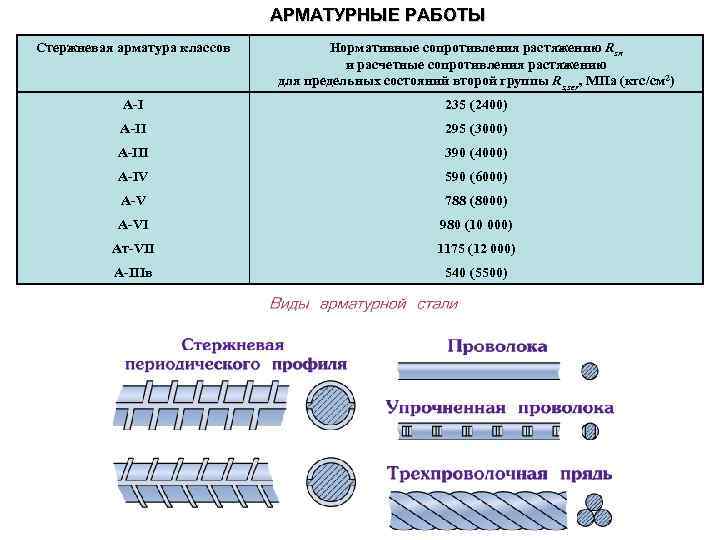

Сцепление с бетонной смесью обеспечивается специальным профилем поверхности прутков. Так, выпускается металлопрокат с тремя рисунками: кольцевым, серповидным, смешанным. Первый тип соответствует «советскому» ГОСТ, второй – западным стандартам, третий используется в бетонах повышенной прочности. В зависимости от рельефа стержня меняется устойчивость к поперечным или продольным нагрузкам.

Классификация

Сортамент арматурных стержней большой, без опыта в строительной сфере легко запутаться, какой именно металлопрокат покупать. Разные задачи требуют применения разнотипных элементов для получения задуманного эффекта. Так, продольные пруты чаще берутся толще поперечных, которые играют роль каркаса жесткости, тогда как основные нужны для придания прочности при нагрузках сгибания, растяжения.

Заметно упрощает выбор разделение арматуры на классы. В классификации участвует до десятка критериев, они вкратце отражены в маркировке – это марка стали, относительное удлинение после разрыва, временное сопротивление разрыву, диаметр (по профилю). Такого перечня достаточно для обывателя, специалисты используют большее количество только в расчетах проектов.

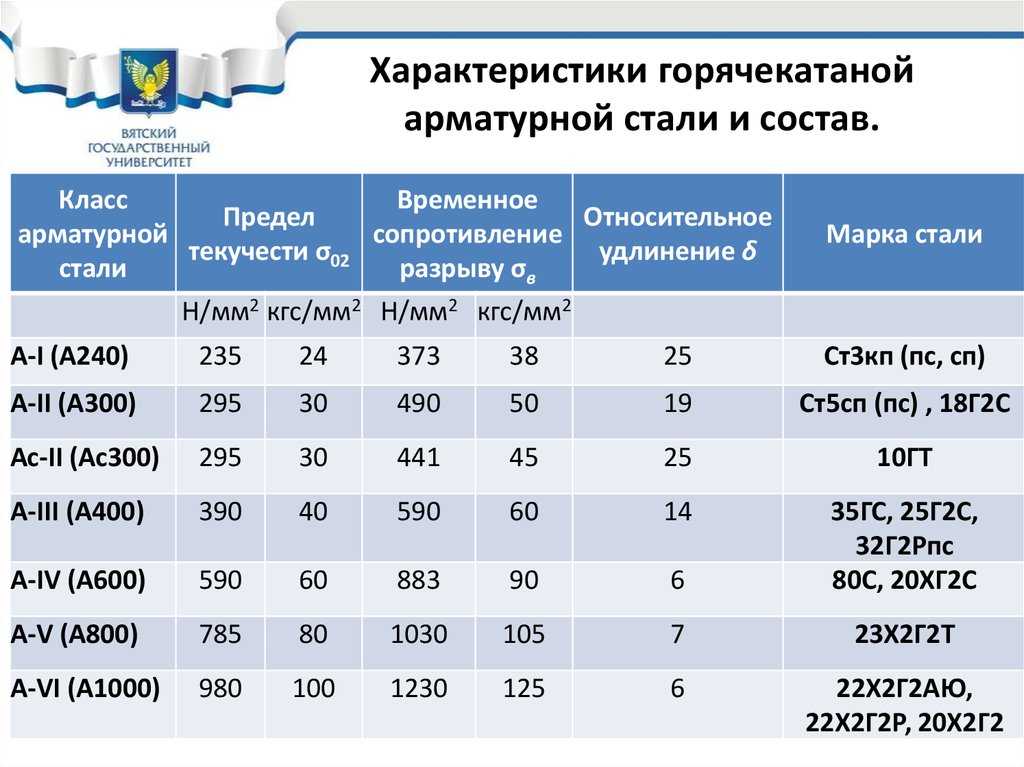

Таблица 1. Типовые характеристики арматуры

Сечение арматурного стержня выбирается исходя из габаритов бетонной конструкции, требований по прочности. Измерение проводится по внешнему диаметру, с учетом профиля. Остальные параметры также влияют на конечные свойства ЖБИ изделия, в первую очередь, на нагрузочную способность. Так, временное сопротивление разрыву указывает предел прочности при растяжении конструкции. Показатель относительного удлинения после разрыва дает понимание по деформации в случае сильного повреждения металлического каркаса. Обычно стальные стержни возвращаются в состояние, близкое первоначальному, когда пропадает усилие растяжения.

Классы и их различия

Маркируется арматура двумя способами – производители сохраняют «советское» обозначение для тех, кто привык ориентироваться на старые справочники, а также указывают новый идентификатор, который упоминается в новых стандартах и используется на международном рынке. Такой подход упрощает чтение строительной документации, исключает разночтение информации. Иногда выбор осуществляется по внешним признакам. Например, гладким бывает в основном «первый класс».

Кодировка арматурного металлопроката начинается с литеры:

•
  А – горячекатаная или холоднокатаная сталь;
•
  В – холоднодеформированный материал;
•
  К – канатная продукция.

В устаревшем стандарте арматура обозначается классами (римскими цифрами от I до VI). В новом же цифрами указывается показатель текучести стали в Мпа. Такой подход позволяет определять ее параметры без чтения специальной литературы. Каждый тип стержня имеет свое предназначение, поэтому характеристики важно учитывать еще на этапе проектирования, до покупки материала.

Выпускаются серии арматуры:

1.
   А-I (A240) – монтажный прут с гладким профилем из стали марки Ст3СП, Ст3ПС, Ст3КП с сечением 4-40 мм.
2.
   A-II (A300) – аналог предыдущей марки, но с рифленой поверхностью, из металла СТ5СП (ПС) или СТ18Г2С диаметром 10-80 мм, может производиться в виде проволоки, бухтами по 6-12 м.
3.
   A-III (A400) – арматура для каркасов фундаментов плиточного, ленточного, свайного типа из стали марки 35ГС, 25Г2С, 32Г2Р сечением 6-40 мм (есть модификация с индексом «В» из металла холодного вытягивания).
4.
   A-IV (A600) – материал для сварных конструкций, выпускаемый как в виде стержней по 6, 9, так и бухтами по 12 м, диаметром 10-32 мм из низколегированной холоднокатаной стали 80С, 20ХГ2Ц.
5.
   A-V (A800) – продукция для сварных каркасов в стандартных, предварительно напряженных ЖБИ изделиях, из стали 23Х2Г2Т, сечением 6-32 мм.
6.
   A-VI (A1000) – арматура повышенной прочности для производства плит под увеличенные пролеты, из металла марки 22Х2Г2АЮ, 22Х2Г2Р, 20Х2Г2СР, диаметром 6-32 мм.

После буквенно-цифровой маркировки в прайсах обычно указывается внешний диаметр, чтобы при подборе стройматериала было легко обойтись без осмотра продукции. Также возможно нанесение дополнительных символов, которые обозначают определенное покрытие стержня, например, для увеличения коррозионной стойкости.

Дополнительная маркировка

Так, согласно ГОСТ класс арматуры с индексом «Т» относится к металлопрокату с термообработкой прутка. Буква «К» указывает на противокоррозионный цинковый слой, а «СК» — возможность его сварки при сборке конструкций. Такое обозначение нужно для выбора способа монтажа, например, оцинкованные стержни предназначены для крепления «вязкой».

Цветовая маркировка арматуры из низколегированной стали:

•
  А-IV – красный;
•
  A-V – красный с зеленым;
•
  A-VI – красный с синим.

Если стержни произведены из термоупрочненного металла, обозначение несколько иное:

•
  АТ-III – белый с синим;
•
  AT-IV – белый с желтым;
•
  AT-4K – зеленый;
•
  AT-V – синий;
•
  AT-V-CK – белый с зеленым;
•
  AT-VK – желтый с зеленым;
•
  AT-VI – желтый;
•
  AT – VIK – желтый с синим.

Если прутья изготовлены с соблюдением требований по маркировке различить их выйдет по виду. Визуально важен и рисунок профиля, он считается ключевым признаком после свойств материала. Правда, без буквенно-цифровой маркировки не обойтись. Например, для сварочных работ берут арматуру с индексом «С», тогда как остальные модификации подходят лишь для связки проволокой или соединения специальными муфтами.

Определение на глаз

Методика визуального определения класса арматуры пригодится тем, кому приходится иметь дело со строительными работами регулярно. Так, гладкий профиль всегда указывает на I-II категорию, стержни более высокого класса всегда выполняются с кольцевым, серповидным или смешанным рисунком. После примерного определения марки арматуры рекомендуется изучить диаметр прутка, вес, длину.

Промышленные изделия класса A-V и A-VI легко отличить по большому сечению, с укрупненным профилем. Они отличаются и увеличенной длины, повышенной массивностью. В остальном лучше ориентироваться на маркировку. Ведь тип покрытия или марку стали на взгляд не определить, как и пригодность для сварки.
