При строительстве кирпичных и блочных домов практически всегда возникает потребность купить уголок металлический для создания надёжных перемычек. Данный вид металлопроката призван перераспределять нагрузку, оказываемую перекрытием, чтобы не допустить появления трещин в стенах строения в области окон и дверей. Прочность всей конструкции над оконными откосами и дверными проёмами во многом зависит от правильности выбора и установки углового металлопроката в Хабаровске.

Какие виды уголков применяются для перемычек?

По способу производства существует два вида уголков – изготовленные гибкой и горячим прокатом. Поскольку кирпичные здания оказывают большое усилие на данные стальные изделия, следует выбирать более надёжные – горячекатаные металлические уголки. Они обладают рядом преимуществ перед своими «холодными» аналогами:

• утолщение на внутренней стороне угла придаёт большую прочность;
• изделия имеют чёткий профиль и контуры наружного угла, в отличие от скруглённых углов у элементов, выполненных гибкой;
• повышенная толщина стенок и более тяжёлый вес придают мощность конструкции.

Для использования в строительной сфере в северных регионах страны необходимо купить металлопрокат, выполненный горячим методом из низколегированной стали. На это важно обратить внимание при выборе металлического уголка в Хабаровске.

В чём преимущества использования уголка для перемычек?

В строительстве при возведении сложных конструкций используются разные виды перемычек – плитные, балочные, бетонные, однако в некоторых видах работ необходимы только стальные уголки. Преимущества их применения следующие:

• быстрый монтаж;
• возможность одновременной установки перемычек и укладки кирпича, бетонных блоков;
• надёжность изделий при точном расчете необходимых технических характеристик.

Угловой прокат может обеспечить хорошую поддержку кирпичной кладке, пока затвердевает раствор. Однако важно соблюдать некоторые условия его установки:

• опору необходимо создавать шириной не менее 200 мм с каждой стороны;
• при последующем оштукатуривании стен металлические уголки необходимо закрывать штукатурной сеткой;
• перед применением металлические изделия нужно обработать антикоррозийным составом и при необходимости прокрасить с наружной и внутренней стороны;
• зазоры между прокатом и кладкой нужно заполнять цементным раствором;
• все откосы после затвердевания необходимо утеплять и оштукатуривать – данное решение препятствует появлению конденсата.

Важно помнить, что чем шире и выше проём, тем прочнее должны быть уголки. Специалисты проводят расчёты по показателям прочности и прогиба в индивидуальных случаях. Стандартные же проёмы, как правило, оформляются изделиями с шириной полки 50 мм до 1,2 м высотой и 75 мм – от 1,2 до 2 м.

Купить уголок по цене доступной и приемлемой вы можете уже сейчас – позвоните или оставьте заявку онлайн на сайте нашей компании «Металлоптторг» в Хабаровске. Широкий ассортимент металлопроката и выгодные условия покупки – для вас.

Какой уголок нужен для перекрытия оконных проемов

Содержание

• 1 Использование металлического уголка для перемычек
  • 1.1 Виды стального уголка, используемого для изготовления металлических перемычек
  • 1.2 Преимущества применения стального уголка
  • 1.3 Применение стального уголка для перемычек над проемами в зданиях из газобетона или кирпичной кладки
  • 1.4 Расчет уголка для перемычек с помощью онлайн-калькулятора
• 2 Какого размера перемычки над оконным проемом в 2м.?
• 3 Металлический уголок для перемычек: особенности применения
• 4 Стальной уголок в качестве “спрятанной” перемычки
  • 4.1 Комментарии
• 5 Металлические уголки в качестве оконных перемычек
  • 5. 1 Устройство металлической перемычки

Использование металлического уголка для перемычек

Стальной уголок – вид фасонного проката, используемый при строительстве домов из кирпича и блоков для изготовления перемычек. Эти металлоизделия обеспечивают прочность строительной конструкции над дверными и оконными проемами, помогают перераспределить усилие от перекрытия и избежать образования трещин в кладке над окном или дверью.

Виды стального уголка, используемого для изготовления металлических перемычек

Стальной уголок, используемый в строительстве, изготавливают двумя способами – прокаткой и гибкой. В конструкциях, предназначенных для восприятия серьезных нагрузок, обычно используют катаный уголок, поскольку для него характерны:

• повышенная прочность, благодаря утолщению на внутренней стороне угла,
• четкие контуры наружного угла, в то время как металлопродукция, полученная гибкой, имеет слегка скругленный наружный угол,
• большая толщина стенки: гнутая продукция обычно изготавливается тонкостенной, поскольку процесс гибки осуществляется без нагрева, и для работы с толстым прокатом требуется очень мощное дорогостоящее оборудование.

Для изготовления катаного углового профиля рядового назначения используют углеродистые стали обыкновенного качества, наиболее часто используется Ст3. Для металлоизделий, запланированных для применения в условиях повышенных нагрузок и/или в регионах с холодным климатом, применяют низколегированные стали, чаще всего 09Г2С.

По ширине полок различают равнополочный и неравнополочный уголок. Массовое распространение имеет продукция с равной шириной полок.

Преимущества применения стального уголка

Для изготовления перемычек применяются железобетонные монолитные и сборные перемычки – плитные, брусковые, балочные, сборные изделия из ячеистых бетонов. Однако для некоторых строительных конструкций подходят только перемычки из стального проката, в том числе – уголка.

Преимущества использования уголка:

• оперативный монтаж,
• возможность укладывать на металлические перемычки кирпичи и блоки сразу же после монтажа проката,
• прочность и надежность металлических изделий при условии правильного выбора сортамента, зависящего от типа кладки и запланированной нагрузки.

Применение стального уголка для перемычек над проемами в зданиях из газобетона или кирпичной кладки

Кирпичная кладка неплохо выдерживает собственный вес после набора марочной прочности кладочным цементно-песчаным раствором в тех случаях, когда проем имеет умеренную ширину и не несет нагрузку от перекрытия. Однако на период затвердевания раствора кирпичной кладке необходима поддержка, которую можно организовать с использованием стального углового проката.

При использовании уголка для усиления кирпичной стены над проемом соблюдают следующие условия:

• опора на кладку должна составлять не менее 200 мм с каждой стороны,
• если стены будут оштукатуриваться, то стальные уголки оборачивают штукатурной сеткой,
• прокат перед использованием окрашивают с внутренней и наружной сторон,
• зазоры между кирпичной кладкой и прокатом заполняют цементно-песчаным раствором марки не ниже М100.

Особенности применения углового проката для монтажа над проемами в стенах, выполненных из газобетона:

• Уголок врезают в тело блока, отступив от его края примерно на треть ширины. Запрещается размещать прокат с внутренней или наружной стороны стены.
• Над перемычкой блоки укладывают на клей с заполнением вертикальных швов клеевой смесью. После затвердевания клея образуется конструкция, по прочности не уступающая газобетонному блоку.
• После монтажа окон уголок с наружной стороны утепляют и оштукатуривают.

Внимание! При неправильном монтаже и отсутствии утепления наружной части на откосах внутри помещения может образовываться конденсат.

Для проема шириной до 1,2 м достаточно изделий с шириной полки 50 мм, 1,2-2,0 м – с шириной полки 75 мм. При решении вопроса, какой уголок необходимо использовать для перемычек проемов шириной более 2 м, производят расчеты по прочности и прогибу.

Расчет уголка для перемычек с помощью онлайн-калькулятора

Онлайн-калькулятор удобен для индивидуальных застройщиков, выбирающих сечение углового проката, в зависимости от размера проема и запланированной нагрузки.

В расчетах учитывают массу самой перемычки (для стальных изделий это не очень актуально), массу стены над проемом, распределение массы стены, нагрузки от балок и плит перекрытия.

Какого размера перемычки над оконным проемом в 2м.?

Подскажите пожалуйста длину и ширину перемычки над оконным проемом в 2м, стена из газосиликатных блоков, шириной 30см.

Облицовка кирпичом, какой уголок можно использовать?

Если имеются в виду промышленно изготовленные перемычки, то они выкупаются в строгом соответствии с ГОСТом, размеры (включая ширину и длину с высотой) заданные.

То есть ширина перемычки (при её покупки) подбирается отталкиваясь от ширины кладки.

Например кладка в кирпич 25-ь см, значит и перемычка шириной 25-ь см.

Материал изготовления у перемычек разный, это и метал (швеллер) и железо-бетон.

Тут могут быть свои нюансы.

Несущая способность перемычек разная и это надо учесть.

Перемычки могут быть как несущими, так и не несущими и тут есть нюансы.

Так же важно учитывать из какого материала возводятся стены.

Размер опирания перемычки на несущие стены не доложен быть меньше 100-и мм

Если стена из не пористых блоков, то размер опирания может быть и 300-а мм.

Если это железобетонная перемычка, остаётся приобрести нужную (это готовое изделие),

Металлический уголок для перемычек: особенности применения

При строительстве кирпичных и блочных домов практически всегда возникает потребность купить уголок металлический для создания надёжных перемычек. Данный вид металлопроката призван перераспределять нагрузку, оказываемую перекрытием, чтобы не допустить появления трещин в стенах строения в области окон и дверей. Прочность всей конструкции над оконными откосами и дверными проёмами во многом зависит от правильности выбора и установки углового металлопроката в Хабаровске.

Какие виды уголков применяются для перемычек?

По способу производства существует два вида уголков – изготовленные гибкой и горячим прокатом. Поскольку кирпичные здания оказывают большое усилие на данные стальные изделия, следует выбирать более надёжные – горячекатаные металлические уголки. Они обладают рядом преимуществ перед своими «холодными» аналогами:

• утолщение на внутренней стороне угла придаёт большую прочность,
• изделия имеют чёткий профиль и контуры наружного угла, в отличие от скруглённых углов у элементов, выполненных гибкой,
• повышенная толщина стенок и более тяжёлый вес придают мощность конструкции.

Для использования в строительной сфере в северных регионах страны необходимо купить металлопрокат, выполненный горячим методом из низколегированной стали. На это важно обратить внимание при выборе металлического уголка в Хабаровске.

В чём преимущества использования уголка для перемычек?

В строительстве при возведении сложных конструкций используются разные виды перемычек – плитные, балочные, бетонные, однако в некоторых видах работ необходимы только стальные уголки. Преимущества их применения следующие:

• быстрый монтаж,
• возможность одновременной установки перемычек и укладки кирпича, бетонных блоков,
• надёжность изделий при точном расчете необходимых технических характеристик.

Угловой прокат может обеспечить хорошую поддержку кирпичной кладке, пока затвердевает раствор. Однако важно соблюдать некоторые условия его установки:

• опору необходимо создавать шириной не менее 200 мм с каждой стороны,
• при последующем оштукатуривании стен металлические уголки необходимо закрывать штукатурной сеткой,
• перед применением металлические изделия нужно обработать антикоррозийным составом и при необходимости прокрасить с наружной и внутренней стороны,
• зазоры между прокатом и кладкой нужно заполнять цементным раствором,
• все откосы после затвердевания необходимо утеплять и оштукатуривать – данное решение препятствует появлению конденсата.

Важно помнить, что чем шире и выше проём, тем прочнее должны быть уголки. Специалисты проводят расчёты по показателям прочности и прогиба в индивидуальных случаях. Стандартные же проёмы, как правило, оформляются изделиями с шириной полки 50 мм до 1,2 м высотой и 75 мм – от 1,2 до 2 м.

Купить уголок по цене доступной и приемлемой вы можете уже сейчас – позвоните или оставьте заявку онлайн на сайте нашей компании «Металлоптторг» в Хабаровске. Широкий ассортимент металлопроката и выгодные условия покупки – для вас.

Стальной уголок в качестве “спрятанной” перемычки

Вопрос задал: Grigorash

В связи с использованием облицовочного кирпича естественно встал вопрос о перекрытии оконных и дверных проемов так, чтобы видом перемычек не портить облицовку. Строители рекомендуют использовать уголок, однако касательно размеров его мнения разошлись. Так какой же уголок нужно использовать для “потайных” перемычек для проемой шириной 700 мм, 900 мм, 1200 мм, 2200 мм, и одного проема 3000 мм? В наличии есть уголок 75х75х7 и 80х80х8, возможно ли его использование?

Заранее благодарю за ответы.

Комментарии

По этому вопросу Вас будет консультировать специалист Svarog.

На уголок, как правило, сажается только облицовочный слой (пример приведу для стандартного кирпича) в многослойной стене. Ширина половины кирпича 120мм, но можно не доводить полку уголка до конца. Возникает вопрос прочности такой перемычки. Если у вас облицовочный кирпич идет с основной кладокй вплотную (редкое на сегодняшний день решение) то уголок крепится по всей длине к основным перемычкам и подходят довольно слабенькие уголки. Если же есть между ними утеплитель или воздушная прослойка, то так сделать не получится и уголок сам должен нести всю нагрузку.

Для того, чтобы посчитать ваши уголки на данные проемы, необходимо знать сколько кладки облицовочного кирпича идет выше перемычки (высота кладки), тип облицовочного кирпича (его вес интересует) и нет ли каких либо конструкций ложащихся на кладку над перемычкой (таких быть не должно, но некоторые умудряются и плиты уложить).

Сразу скажу, скорее всего для пролета 2. 2 и 3м уголки, скорее всего не подобрать, но надо считать..

Спасибо за ответ. Облицовка действительно будет отстоять от основной стены на 8 см. В качестве облицовочного скорее всего будет белый одинарный кирпич. Никаких конструкций над перемычками не будет, кроме, собственно, кладки облицовочного кирпича. Проемы 700 мм, 900 мм, 1200 мм и 3000 мм – это окна и двери первого этажа, причем последний размер – это большое окно в главной комнате, над ним будет 8 – 10 рядов кладки, а дальше уже крыша. Проемы 2200 мм – это окна мансардного этажа, расположенные по центру на противоположных фасадах. Над ними будут еще небольшие (1000 мм) окошки чердака, а выше – конек крыши. Высота от ноля до конька крыши по центру – 7000 мм.

Проектировщики избегают расчетов с одиночными уголками, так как нормы “обходит” эту тему – уголок не устойчивое сечение. Поэтому расчеты я выполнил приблизительные и учесть устойчивость точно не могу – ставте гибкие связи кладки над перемычками длинными почаще.

Для пролетов до 1200мм углка 75х7 хватает однозначно без оговорок. С 2.2 и 3м чуть сложнее. Прочности достаточно, но вот прогибы и устойчивость определить сложно (надо учитывать жесткость кладки, что усложняет расчет). Как я написал выше, устойчивость легко разрешить за счет связи облицовочной кладки и несущей гибкими связями чаще в раййоне перемычки. С прогибом посложнее. Я бы посоветовал под 2.2 уголок 80х8, а под 3м поставить уголок побольше (110 или 125), для подстраховки. А так же пока не схватится раствор кладки (недели на 2) подставить под перемычки подпорки временные. Так же, если вы приварите к 3м уголкам (на нижнюю полку изнутри) коротыши арматуры, чтобы раствор “схватился” с перемычкой – вы так же улучшите их совместную работу (это нужно если решите ставить уголки 80х8).

Но это если вы не будете класть кладку способом Заморозки. Тогда 3х метровые надо брать однозначно большего размера.

Спасибо за ответ. Вы не могли бы еще пояснить, что имеется в виду под гибкими связями облицовочной кладки и несущей? Я планирую использовать кладочную сетку 50х50х3х370х2000 мм сплошными поясами примерно через каждые 6 рядов кирпича.

И еще, что означает кладка “способом заморозки”. Спасибо.

В вашем случае эта сетка и будет гибкой связью. Просто уложите такую сеточку дополнительно поверх первого ряда кирпича, уложенного на уголок (на всю длину стены не надо, достаточно на 200 мм шире уголка с обеих сторон). Кстати, забыл вам напомнить, что зона опирания уголка на кирпич должна бвть не менее 150-250 мм с каждой стороны (для пролета 3000 лучше не менее 250).

Способом заморозки, это когда раствор (со спец добавками) укладывается при морозе. Кладка в результате замерзвает и не твердеет. Весной она начинает размораживаться и твердеть. При этом способе совсем другие нагрузки и перемычка работает совсем подругому.

Добрый день! Помогите решить вопрос с перемычками над проемами в облицовочном кирпиче. Все окна шириной 1.5 м, очень не хочется чтобы под кирпичной кладкой был виден уголок. Как его скрыть. Строители не хотят прибегать к новомодным технологиям с подвесами. Пирожок- газобетон 300 мм, утеплитель 50, вентзазор 30 и облицовочный кирпич. Какая ширина полок уголка должна быть? Дом два этажа. Ещё на первом этаже есть открытая веранда, пролет 3 м и 2 м. Под газобетон будет устраиваться жб перемычка высотой 300 мм, а вот с перемычкой под кирпич куча вопросов, ведь сверху ещё масса всего этажа. Спасибо!

Металлические уголки в качестве оконных перемычек

ИмхоДом › Форумы › теплая керамика ККЗ › Металлические уголки в качестве оконных перемычек

• В этой теме 22 ответа, 14 участников, последнее обновление 4 месяца сделано baseev .

Одним из вариантов устройства оконных перемычек являеться металлический уголок.

Здесь я наткнулся на статью о расчете уголков, не требующая знаний сопромата в объеме институтской программы:

Устройство металлической перемычки

Если нет возможности купить сборные перемычки, можно сделать металлические.

Кирпичная кладка после набора прочности раствором сама по себе отлично несет собственный вес (при умеренной ширине окна, конечно, и отсутствии нагрузки от перекрытия). Но на период строительства, пока раствор не набрал прочности, кирпичная кладка над проемом нуждается в поддержке. Также кладка нуждается и в дальнейшей поддержке в период эксплуатации, если проем в стене широкий или есть значительная нагрузка (от перекрытия или высокой стены над проемом).

Какие бывают перемычки?

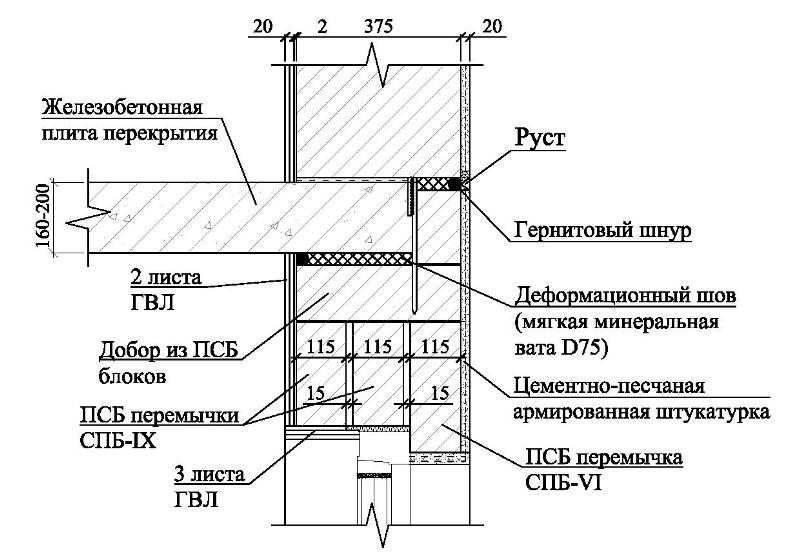

Ну, во-первых, сборные. Их большим достоинством является высокая скорость монтажа, надежность и простота подбора (по альбомам типовых серий). Недостаток — нет завода — нет и перемычек.

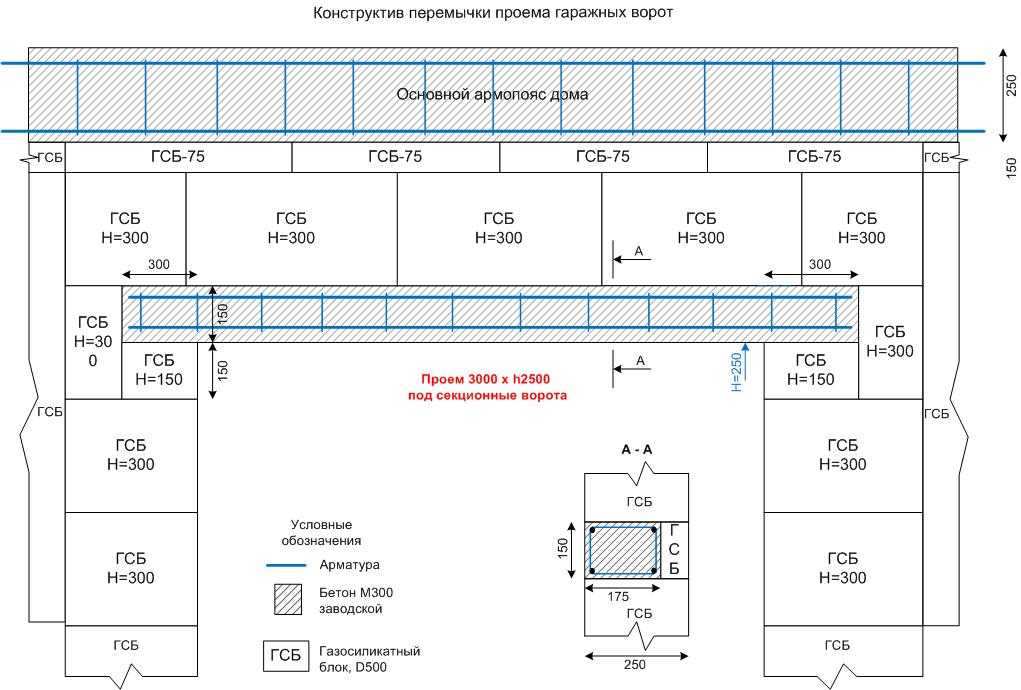

Во-вторых, монолитные железобетонные. Такую перемычку нужно рассчитать, подобрать высоту и армирование, да и в изготовлении она сложнее — нужна опалубка, нужно эту опалубку подпереть, связать арматуру и качественно забетонировать. Плюсом является то, что все можно выполнить в условиях строительной площадки, нет зависимости от завода-изготовителя.

И в-третьих, перемычки из металлических прокатных профилей (уголков, швеллеров или двутавров).

Для подбора металлических элементов в качестве перемычек необходимо выполнить расчет и определить, достаточно ли прочности у подобранных элементов, а также, не будет ли прогиб перемычки больше допустимого.

где Мр — расчетный момент, который зависит от длины перемычки и нагрузки, а также от коэффициента надежности по нагрузке,

W — момент сопротивления металлического элемента (для перемычек, составленных из двух уголков или двух швеллеров момент сопротивления составного элемента равен сумме моментов сопротивления каждого из элементов), берется из справочников (например, страницы 408-412 из книги Васильев А.А. “Металлические_конструкции” ) ,

R — расчетное сопротивление стали.

1/200 = Мн*L/(10EI) (2),

где Мн — нормативный момент, который зависит от длины перемычки и нагрузки,

L — расчетная длина перемычки, равная ширине в чистоте плюс 1/3 длины опирания каждой стороны перемычки,

Е — модуль упругости стали,

I — момент инерции перемычки,

1/200 — максимально допустимый прогиб.

Обычно, если нужно подобрать металлический элемент, условия (1) и (2) преобразовывают следующим образом:

” W = Mp/(1,12*R) — минимально допустимый момент сопротивления перемычки,

I = 200Мн*L/(10Е) — минимально допустимый момент инерции.

Рассмотрим на примерах подбор перемычке для дверных и оконных проемов.

Исходные данные. Дверной проем в стене толщиной 250 мм, без опирания перекрытия. Высота кладки над перемычкой 900 мм. Ширина проема 1000 мм. Подобрать металлическую перемычку.

Определим нагрузку от кладки (удельный вес кирпича 1,8 т/м3) на 1 погонный метр перемычки:

q = 0,25*0,9*1,8*1 = 0,41 т/м.

Определим момент по формуле

М = qL2/8, где L — расчетная длина перемычки.

Глубина опирания перемычки 200 мм, тогда

L = 1000 + 2*200/3 = 1130 мм = 113 см.

Мн = 0,41*1,132/8 = 0,065 т*м = 65 кН*см,

Мр = 1,1*65 = 73 кН*см.

Необходимый момент сопротивления из условия прочности:

W = Mp/(1,12*R) = 65/(1,12*21) = 2,76 см3.

Необходимый момент инерции:

I = 200Мн*L/(10Е) = 200*73*113/(10*21000) = 7,85 см4.

Принимаем перемычку, состоящую из двух уголков 50х50х5 (W = 7,88 см3 > 0,5*2,76 см3, I = 11,2 см4 > 0,5*7,85 см4.

Исходные данные. Оконный проем в стене толщиной 380 мм. Высота кладки над перемычкой 900 мм. Ширина проема 2000 мм. На стену опираются сборные железобетонные плиты длиной 3600 мм (вес плиты 300 кг/м2), толщина конструкции пола 100 мм (удельный вес 1800 кг/м3), временная нагрузка на перекрытие 200 кг/м2. Подобрать металлическую перемычку.

Определим нагрузку от кладки (удельный вес кирпича 1,8 т/м3) на 1 погонный метр перемычки:

q = 0,25*0,9*1,8*1 = 0,41 т/м.

Определим нагрузку от плит перекрытия и пола на 1 погонный метр перемычки:

q = (0,3 + 0,1*1,*1*3,6/2 = 0,9 т/м.

Определим временную нагрузку на 1 погонный метр перемычки:

q = 0,2*1*3,6/2 = 0,36 т/м.

Определим момент по формуле М = qL2/8, где L — расчетная длина перемычки.

Глубина опирания перемычки 200 мм, тогда

L = 2000 + 2*200/3 = 2130 мм = 213 см.

Мн = (0,41 + 0,9 + 0,36)*2,132/8 = 0,95 т*м = 950 кН*см,

Мр = (0,41*1,1 + 0,9*1,1 + 0,36*1,2)*2,132/8 = 1,06 т*м = 1060 кН*см.

Необходимый момент сопротивления из условия прочности:

W = Mp/(1,12*R) = 1060/(1,12*21) = 45 см3.

Необходимый момент инерции:

I = 200Мн*L/(10Е) = 200*950*213/(10*21000) = 193 см4.

Принимаем перемычку, состоящую из двух швеллеров №10 (W = 34,8 см3 > 0,5*45 см3, I = 174 см4 > 0,5*193 см4).

Значение W и I для уголков можно взять из ГОСТ 8509-93

Во втором примере нагрузка от кладки подсчитана неправильно, стена толщиной 38см, а считали для 25.

Можно ли убрать металлические уголки после того, как стена “схватится”? Мне строитель советует убрать, что б не было лишних мостиков холода….. вот думаю

Теги: #Какой уголок нужен для перекрытия оконных проемов

частей окна: Схема окна | Марвин

How-To

Вы покупаете новые окна или в вашем доме есть окно, которое нужно отремонтировать? Этот всеобъемлющий глоссарий оконных деталей — отличное место для начала.

13 июля 2022 г.

Замена изношенных, протекающих окон в вашем доме высокоэффективными окнами Marvin может снизить ваши счета за электроэнергию и сделать ваши любимые помещения более комфортными. Новые окна Marvin могут идеально дополнять текущий архитектурный стиль вашего дома или способствовать амбициозному изменению дизайна. Чтобы помочь вам при покупке или ремонте окон, вот полезное руководство, в котором описываются различные компоненты окна и объясняются их функции.

Компоненты окон

Остекление

Остекление — это просто другое слово для стекла в двери или окне. Остекление современных окон состоит как минимум из двух слоев стекла, а иногда и из трех. Инертный газ, обычно аргон, вводят между слоями стекла для обеспечения дополнительной изоляции. К стеклу добавляются почти невидимые покрытия, помогающие контролировать количество света и тепла, проходящих через окно или отражающихся от него. Остекление можно улучшить с помощью оттенков и ламинирования, чтобы добавить конфиденциальности, предоставить декоративные возможности и повысить прочность. Узнайте больше об остеклении.

Открытие на дневной свет

Проем дневного света (DLO) относится к общему количеству стекла в окне, не включая перекладины створки и перила или оконную раму.

Створка

Часть окна, которая удерживает стекло, открывается и закрывается, называется створкой. Оконные створки и рамы могут быть изготовлены из нескольких различных материалов, включая дерево, алюминий, стекловолокно, композит и винил.

Стайлз

Стойки — это вертикальные оконные компоненты створки.

Рельсы

Направляющие – это горизонтальные оконные элементы створки. Две рейки, которые встречаются в середине двойных и одинарных окон, называются контрольными рейками.

Штормовой пояс

Штормовая створка представляет собой отдельную створку, состоящую из очень маленьких стоек и реек. Штормовые створки обычно не устанавливаются на заводе, а добавляются к существующим окнам, обычно однокамерным, чтобы повысить энергоэффективность и уровень комфорта, особенно в холодные зимние месяцы. Некоторые штормовые створки открываются и закрываются, в то время как другие стационарны, и их можно снимать сезонно или оставлять на месте круглый год. Использование штормовых створок на современных высокоэффективных окнах не требуется (не показано)

Прямое остекление

Некоторые панорамные или нерабочие окна вообще не имеют створки. Это так называемые окна с прямым остеклением. Стекло на прямом стеклопакете закреплено прямо в раме. Отсутствие перекладин и поручней создает больший проем для дневного света и беспрепятственный обзор. Узкая и гладкая эстетика окон с прямым остеклением делает их более популярными в современных архитектурных стилях и в коммерческих целях (не показано).

Штифт для наклона створки

Механизм, который позволяет наклонять створки на двустворчатых и одинарных окнах для облегчения очистки, называется штифтом наклона створки или иногда называется кулачковым шарниром.

Весы

Оконные противовесы — это механизмы в одинарном или двойном окне, которые уравновешивают створки, облегчая подъем створки и предотвращая ее захлопывание. Весы расположены по обеим сторонам окна и скрыты от глаз внутри боковых косяков. Несколько лет назад вес и балансировка шкивов были наиболее распространены. Эти простые устройства были сконструированы путем прикрепления шнура к свинцовому грузу, затем наматывания шнура на шкив и прикрепления оконной створки к другому концу. Современные блоки и полиспасты работают по тому же принципу, но натяжение обеспечивается пружинами, а не весами. Marvin предлагает новейшие технологии балансировки, позволяющие плавно работать даже самым большим створкам.

Части оконной рамы

Неподвижные элементы окна, которые охватывают либо створку на рабочем окне, либо стекло на прямом стеклопакете, называют рамой. Косяки, подоконники и молдинги являются основными компонентами оконной рамы. Окна с узкой рамой доступны для более современной эстетики и являются популярным выбором при замене существующих окон.

Головной косяк

Головной косяк является верхней частью рамы.

Боковой косяк

Боковые косяки — это вертикальные элементы рамы.

Порог

Подоконник – это нижняя часть рамы. Внешний край внешней части подоконника сужается, чтобы помочь слить воду.

Подкладка косяка

Накладки на косяки охватывают расстояние и закрывают пространство между оконной рамой и готовой внутренней стеной. Накладки на косяки обычно изготавливаются из дерева и могут быть установлены на заводе или на месте. Штукатурка или гипсокартон иногда наносятся непосредственно до оконной рамы, что устраняет необходимость в облицовке откосов (не показано).

Удлинитель косяка

Удлинители косяка представляют собой тонкие деревянные планки, устанавливаемые на край облицовки косяка в тех случаях, когда облицовка косяка недостаточно широка, чтобы выровняться с готовой поверхностью стены (не показано).

Ручка управления

Ручка управления на створке или навесном окне — это механизм, используемый для открывания и закрывания створки. Показанный здесь тип рабочей рукоятки называется кривошипной рукояткой. Поворот рукоятки в одном направлении выдвигает рабочий рычаг и открывает створку, а поворот рукоятки в другом направлении втягивает рычаг и закрывает створку. Эта ручка складывается, когда не используется. Некоторые створки, навесы и окна бункера имеют ручки без рукоятки, которые используются для простого открытия и закрытия окна вручную.

Рабочий рычаг

Приводной рычаг крепится как к оконной раме, так и к створке на створчатых, маркизных и мансардных окнах. Это механизм, который работает вместе с рукояткой управления, чтобы открывать и закрывать створку. Он также удерживает створку в открытом положении.

Фиксирующая ручка

Ручка или замок с рычажным приводом, который можно найти на различных типах окон, называется запирающей ручкой. При закрытии запорные ручки предназначены для плотного стягивания двух створок вместе для повышения безопасности и энергоэффективности.

Кулачковый замок

Кулачковый замок представляет собой замок поворотного типа, который можно найти на различных типах окон. При закрытии кулачковые замки предназначены для плотного стягивания двух створок вместе для повышения безопасности и энергоэффективности. Lift Lock — это современная альтернатива традиционной системе кулачкового запирания для двустворчатых и одностворчатых окон.

Хранитель

Хранитель — это неподвижная половина кулачкового замка.

Мунтин Барс

Вплоть до середины 19 века большие стеклянные панели были хрупкими и дорогими в изготовлении, поэтому стержни обвязки соединялись вместе, чтобы создавать большие стеклянные поверхности из отдельных меньших оконных стекол. Когда важна историческая точность, окна по-прежнему могут быть сделаны с решетчатыми решетками или иногда называются аутентичными разделенными облегченными (ADL) (не показано).

Бары Lite с имитацией разделения

Поскольку большие оконные стекла теперь прочнее, дешевле в производстве и более энергоэффективны, стержни для опалубки в значительной степени были заменены стержнями Simulated Divided Lite (SDL), которые опираются на поверхность стекла.

Распорки

Распорные планки можно установить между двумя кусками стекла в том же месте, что и смоделированные разделенные световые панели. Распорки помогают воспроизвести внешний вид настоящего разделенного облегченного материала.

Решетки

Решетки представляют собой стержни, создающие эффект разделенных стекол, но съемные для легкой очистки стекла. Также доступны решетки между стеклом (GBG). Как следует из названия, GBG представляют собой декоративные планки, постоянно устанавливаемые между стеклянными панелями для легкой очистки и минимального обслуживания (не показаны).

Корпус

Наличники окон и дверей предназначены для скрытия зазоров между оконной или дверной рамой и поверхностью внутренней стены. Устанавливается на облицовку косяка и на чистую поверхность стены. Корпус обычно устанавливается плотником на месте.

Корпус кирпичной формы

Корпус кирпичной формы или кирпичная лепнина — это внешняя отделка, предназначенная для скрытия зазора между оконной или дверной рамой и внешней поверхностью стены. Форма для кирпича толще, чем большинство профилей внутренней отделки кожуха, и обеспечивает буфер между окном/дверью и кирпичом или другой облицовкой, окружающей их. Кирпичная лепнина часто, но не всегда, устанавливается на заводе (не показано).

Экраны

Экраны представляют собой прозрачную плотно сплетенную сетку, чаще всего из металла или стекловолокна. Экраны блокируют насекомых и мусор, такие как летающие семена и падающие листья, но при этом пропускают свет и воздух в дом. Некоторые экраны установлены в узкую рамку, которую можно снять для чистки.

Устройство контроля открытия окна

Устройство контроля открытия окна (WOCD) предназначены для предотвращения травм при падении детей младшего возраста, не позволяя им открыть окно достаточно широко, чтобы вылезти наружу. WOCD могут быть требованием строительных норм и правил* для окон, расположенных вблизи внутреннего этажа и высоко над внешним уровнем. Чтобы соответствовать этим требованиям, WOCD должны:

• Ограничить чистое отверстие до 4 дюймов или менее
• Иметь возможность отключиться, чтобы сохранить существующие возможности эвакуации
• Требуются два независимых действия для отключения
• Автоматический сброс при закрытии окна после выпуска
• Устанавливается на заводе и интегрируется в оконную конструкцию

*Строительные нормы различаются в зависимости от региона. Обратитесь к местному строительному чиновнику, чтобы узнать точные требования правил в вашем регионе.

Ограничитель створки

Ограничитель створки — это дополнительное устройство, которое можно настроить для ограничения расстояния, на которое будет открываться оконная створка, но эти устройства не предназначены для удовлетворения требований кодекса, в отличие от устройств управления открыванием окна (не показаны).

Тройное стекло

Многие окна могут быть построены с тремя стеклами вместо двух. Как и в стандартном двойном остеклении, пространство между стеклами изолировано аргоном, а на стеклянные поверхности можно наносить различные покрытия Low E для достижения различных требований к производительности. Тройное остекление иногда выбирают для повышения энергоэффективности в чрезвычайно суровых климатических условиях или в качестве решения по снижению шума.

Стеклянная прокладка

Отдельные стекла разделены стеклянными прокладками. Эти распорки также предотвращают утечку газовой изоляции.

Остановить формование

Глухой упор, разделительный упор и упор створки — это распространенные типы упорных молдингов, которые можно найти на окне. Функция большинства упорных молдингов состоит в том, чтобы удерживать створки в безопасности и выравнивать их в оконной раме.

Обшивка

Для продуктов Marvin под облицовкой понимается цветной экструдированный алюминий, используемый для покрытия внешних частей деревянных створок и рам. Облицовка окон и дверей сочетает в себе неприхотливость и долговечность отделки алюминия со стабильностью и изоляционными свойствами дерева.

Штапик остекления

Полоски из профилированного дерева, винила или алюминия, используемые для удержания стекла внутри створки, называются штапиком. Штапик на внутренней стороне створки часто называют заклейкой. Штапик Ogee и Ovolo предлагает более традиционный профиль, а квадратные штапики доступны для чистого, более современного вида (показан Ogee).

Защита от атмосферных воздействий

Герметизирующая прокладка помогает герметизировать зазоры между различными компонентами оконной створки и рамы. В прошлом защитная изоляция могла изготавливаться из ковкого металла, такого как латунь, но современная защитная изоляция обычно изготавливается из упругого и гибкого материала, такого как силикон, резина, винил или пена.

Стойка

Когда два или более окон соединены друг с другом, область, где встречаются два боковых косяка, называется импостом (не показан).

Капельница для окна

Капельница, также называемая головным фартуком, представляет собой сформированный металлический или виниловый фартук, который устанавливается в верхней части окон и дверей. Капельница предназначена для отвода воды из окна или двери и предотвращения ее проникновения в дом.

Плавник для гвоздей

Ребра гвоздя, иногда называемые монтажными фланцами, представляют собой тонкие полоски, установленные по периметру окна. Цель прибивания ребер – прикрепить окно к обшивке стены и удерживать его на месте во время установки прокладок и винтов. Плавники также работают в сочетании с гидроизоляцией и атмосферостойким барьером (WRB), чтобы предотвратить проникновение ветра и воды.

Грубое отверстие

Отверстие в стене, в котором установлено окно или дверь, называется черновым проемом (РО). Окна сделаны немного меньше, чем грубые проемы, чтобы оставить место для незначительных корректировок и обеспечить пространство для изоляции по периметру окна и обрамления стены, которая его окружает.

Эксплуатация

Буквы OX или XO обозначают работу оконных блоков, если смотреть с внешней стороны здания и смотреть внутрь. Буква O означает стационарное, а буква X означает работающее.

Передача/качание

Направление, которое открывается створчатым окном, называется направлением. Створчатые окна имеют маркировку FCL (от бордюра слева) или FCR (от бордюра справа). Если вы смотрите на окно, стоя снаружи, у окна FCL петли будут слева, а у окна FCR — справа. На чертежах и в оконных каталогах передача часто обозначается двумя наклонными линиями. Сторона, где две линии сходятся, указывает сторону окна с петлями. Эта информация относится только к поворотно-откидным окнам. Доступны открывающиеся створчатые окна, но они не так распространены, как распашные.

Сопутствующее содержание

Узнать больше

Подробнее о Marvin Окна

От классических двустворчатых окон до створчатых окон лучших в отрасли размеров — Marvin предлагает варианты стилей окон и выбор высококачественных материалов для любого проекта.

Узнать больше

Узнать больше

Варианты дизайна окон и дверей

Компания Marvin предлагает множество вариантов дизайна для персонализации ваших окон и дверей, отражающих уникальную архитектуру, характер и индивидуальность вашего дома.

Узнать больше

Узнать больше

Приступить к замене окон и дверей

Замена окон и дверей не должна вызывать стресса. Марвин может помочь вам понять каждый шаг и сделать ваш проект замены успешным.

Узнать больше

Что нужно знать о лабрах для забивания окон

How-To

Правильно ли вы устанавливаете Windows?

14 июля 2022 г.

Мы объясним различные типы плавников для гвоздей и проясним некоторые распространенные заблуждения относительно их истинного назначения. Вы также узнаете советы по установке ламелей, которые помогут вам избежать распространенных ошибок при установке окна.

Что такое гвоздевые плавники?

Ребра для гвоздей, иногда называемые монтажными фланцами, представляют собой тонкие полоски, установленные на внешней стороне окна. В отличие от «переднего фланца», который представляет собой декоративную отделку, ребро для гвоздей обычно отодвигается от внешнего края оконной рамы и имеет пробитые в нем отверстия для крепежа. Цель прибивания ребер состоит в том, чтобы прикрепить окно к обшивке стены и удерживать его на месте во время установки прокладок и винтов. Плавники также работают в сочетании с гидроизоляцией и атмосферостойким барьером (WRB), чтобы предотвратить проникновение ветра и воды.

Не все окна имеют ребра для гвоздей

Сменные окна, иногда называемые «вставками», не имеют ребер для гвоздей, потому что они обычно устанавливаются с существующей облицовкой на стене, что означает отсутствие открытой обшивки, к которой их можно было бы прикрепить . Сменные окна крепятся через оконные рамы в стороны оконных проемов. Коммерческие окна часто устанавливаются в блочные или стальные грубые проемы, где забить ребро гвоздями было бы нецелесообразно.

Цельные ребра для гвоздей

Существует два типа оконных ребер для гвоздей: цельные и нецельные. Цельные ребра для гвоздей называются «интегральными», потому что ребра для гвоздей и оконная рама экструдируются как одна цельная деталь. Когда окна собраны, все четыре угла сплавляются/свариваются вместе, создавая герметичную оболочку по всему периметру окна. Встроенные ребра встречаются только на виниловых окнах.

Неинтегрированные ребра для гвоздей

В процессе сборки к деревянным, металлическим и стеклопластиковым оконным рамам добавляются неинтегрированные ребра для гвоздей. Во время установки окна необходимо загерметизировать как область, где ребра соединяются в углах, так и швы между ребрами и рамой. Неинтегрированные ребра для забивания гвоздей имеют несколько преимуществ. Их можно сложить, что делает их менее восприимчивыми к повреждениям при хранении и транспортировке. Складывающиеся ребра также позволяют протолкнуть окно через черновой проем изнутри, что означает, что его не нужно поднимать по лестнице или подмосткам, что особенно важно при установке больших окон на верхних этажах.

Жесткость встроенных ребер вынуждает окно следовать плоскости обшивки, даже если стена сильно искривлена ​​или наклонена. Это может привести к смещению уплотнителя, плохой работе и нагрузке на стекло, что может привести к преждевременному выходу из строя уплотнителей. Гибкость неинтегрированных ребер обеспечивает больше возможностей для регулировки во время установки и создает буфер при оседании дома.

Ребра для гвоздей являются только частью установки

Ребра, прибитые гвоздями, действительно добавляют структурную целостность окну, но правильное расположение прокладок и рамные винты не менее, если не более важны, чем ребра. На самом деле, многие производители считают прибивание ребер не более чем руководством по процессу установки и способом удерживать окно на месте во время установки прокладок и винтов.

Ребра для гвоздей должны быть герметизированы

Задняя сторона всех ребер для гвоздей должна быть прикреплена к стене с помощью безусадочного герметика для наружных работ, который останется гибким. Неинтегрированные ребра с гвоздями также необходимо прикрепить к рамам, к которым они присоединены. Этого можно добиться, намотав самоклеящийся гидроизоляционный материал на плавник и на оконную раму (вверху). Не наносите герметик или герметик на нижний стержень. Незапечатанный нижний плавник создаст путь отхода для любой воды, которая проникнет через ограждающую конструкцию здания где-то над окном.

Лучше использовать шурупы

Название «гвоздевой стержень» предполагает, что предпочтительным крепежным средством будут гвозди, однако шурупы работают лучше, и не только потому, что они обладают большей удерживающей способностью. Будущие регулировки легче выполнять с помощью винтов, и легко избежать чрезмерного затягивания. Также установка шурупов исключает возможность повреждений, вызванных ударами молотка.
