укладка труб своими руками, монтаж водяного пола

Содержание:

Как производятся трубы для теплого пола
Преимущества и недостатки сшитого полиэтилена
Какие трубы для теплого пола лучше
Рекомендации к применению
Как провести монтаж
Фитинги для укладки труб
Схема укладки
Какие инструменты нужны
Особенности монтажа водяного теплого пола

Чтобы водяной пол прослужил долго и качественно, для его обустройства нужно использовать трубы из меди, металлопластика или сшитого полиэтилена. Последний вариант является наиболее недорогим, отвечая при этом всем эксплуатационным требованиям.

Как производятся трубы для теплого пола

Прочность сшитого полиэтилена объясняется особенной технологией его изготовления, благодаря чему создается трехмерная молекулярная сетка.

Для этого используются следующие методы:

• Нагревание полиэтилена вместе с пероксидом (РЕХ-а).
• Воздействие влаги и имплантированного силама, совместно с катализатором (РЕХ-в).
• Бомбардировка электронами (РЕХ-с).
• Применение азота (это вариант используется очень редко).

В итоге удается сообщить полиэтилену такие характеристики, которые делают его одним из наиболее подходящих материалов для изготовления труб водяного теплого пола.

Преимущества и недостатки сшитого полиэтилена

Трубы из сшитого полиэтилена для теплого пола обладают целым рядом достоинств:

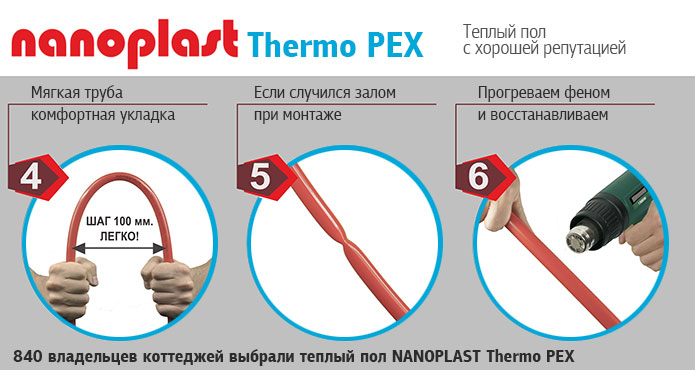

1. Эластичность. Это позволяет применять при укладке наиболее оптимальный уровень изгиба, без риска последующих растрескиваний и изломов. Особенно качественной в этом отношении считается продукция компании Rehau.
2. Экологичность. В составе сшитого полиэтилена отсутствуют вредные компоненты, которые бы выделялись во время нагревания. Это дает гарантию безопасности в укладке теплых полов внутри жилых помещений.
3. Высокая температура горения. Материал начинает плавиться лишь после достижения температуры +400 градусов. В результате распада вещества образуется вода и углекислый газ, которые полностью нетоксичны.
4. Отличные эксплуатационные характеристики. Обустроенной из сшитого полиэтилена системе нестрашно гниение, коррозия и химические воздействия. Все это является залогом длительной и безупречной работы водяного теплого пола.
5. Морозостойкость. В случае значительного понижения температуры полиэтиленовые изделия не деформируются.
6. Звукопоглощающие способности. Благодаря этому не возникает шум от циркулирующего внутри контура теплоносителя.

Что касается слабых сторон полиэтилена, то обычно указывают на необходимость грамотных монтажных работ. К примеру, поворотные участки рекомендуется надежно зафиксировать, т.к. этот материал не очень хорошо держит приданную ему выгнутую конфигурацию. Кроме того, замечена не очень хорошая устойчивость полиэтиленовых изделий к прямым солнечным лучам. Проводить укладку контура необходимо максимально осторожно, избегая всяческих повреждений защитного слоя.

Какие трубы для теплого пола лучше

Определяясь с трубами для водяного нагревательного контура, рекомендуется обратить внимание на продукцию компании Rehau. Читайте также: «Какие бывают трубы Рехау по материалу изготовления и способам использования».

Данный производитель выпускает несколько марок труб для теплого пола из сшитого полиэтилена:

• Rautitan stabil диаметром 16–40 мм. Стенки этих изделий имеют трехслойную структуру. В качестве внутреннего слоя используется сшитый полиэтилен РЕХ-с, со степенью сшивки 60%. Далее идет алюминиевая фольга, противостоящая проникновению кислорода. В качестве наружного оформления используется листовой полиэтилен РЕ. Трубы данного типа рассчитаны на рабочую температуру до +90 градусов, при давлении не более 10 бар.
• Rautitan flex диаметром 16–63 мм. Изготовляются из инновационного полиэтилена типа РЕХ-а со степенью сшивки 70%, для производства которого применяется пероксидная технология. Внешним покрытием здесь выступает этилвинилалкоголь, отличающийся полной воздухонепроницаемостью. Трубы Rautitan flex имеют хорошую эластичность, что позволяет организовывать теплые полы сложной конфигурации.
• Rautitan pink. Характеристики этих изделий в основном такие же, как и у предыдущей разновидности. Хорошая эластичность труб Rautitan pink позволяет им сохранять эксплуатационные показатели во время изгибания. Рекомендованные условия применения: температура – до +95 градусов, давление – до 9 бар.

Подбор труб Rehau для организации теплых полов осуществляется в диапазоне диаметров 12-32 мм: это позволяет обойтись без обустройства очень толстой и тяжелой стяжки. То же самое касается и продукции других компаний. Читайте также: «Какие лучше трубы для теплого пола выбрать – различия и особенности».

Рекомендации к применению

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Одной из самых привлекательных сильных сторон сшитого полиэтилена является его стойкое перенесение химических воздействий. Труба из этого материала не получит никакого ущерба, если на ее поверхность попадет растворитель, толуол или хлорированный углеводород. Не страшны полиэтиленовым изделиям и различные моющие присадки, антифризы, антикоррозийные жидкости и пр.

Однако от некоторых веществ эти трубы все же стоит защищать. Речь идет прежде всего о различных органических продуктах – маслах, жирах, воске. Они, как правило, провоцируют ухудшение эксплуатационных качеств из-за набухания сшитого полиэтилена. Особенно нужно быть осторожным при организации теплых полов в различных мастерских, так как изделия из этого материала плохо переносят галогены и азотную кислоту.

Как провести монтаж

Перед началом укладки сшитого полиэтилена для теплого пола необходимо выбрать наиболее оптимальный способ соединения отдельных элементов теплого пола. Проще всего это делать с помощью напрессованных и компрессионных фитингов.

Фитинги для укладки труб

Компанией Rehau предлагаются надвижные муфты и фитинги, обеспечивающие высокую надежность соединения труб из сшитого полиэтилена. По ходу установки труба сначала оснащается надвижной муфтой. Далее в работу вступает специальный экспандер, способный расширить внутренний диаметр изделия до нужного значения. Для проведения этой операции потребуется несколько приемов. Далее проводится фиксация штуцера подходящего по диаметру фитинга, с последующим надвиганием на него гильзы. Подобные соединения отличаются очень высокой степенью устойчивости к большинству агрессивных воздействий (в том числе повышенного давления и нагревания).

Если есть весь необходимый инструмент, установка водяного теплого пола из сшитого полиэтилена не занимает слишком много времени. При этом особенные навыки обычно не требуются: главное при этом – строго соблюдать инструкцию. Благодаря отсутствию в системе резиновых комплектующих удается добиваться значительного увеличения срока эксплуатации. Речь прежде всего идет об уплотнителях из резины, которые довольно быстро выходят из строя.

Схема укладки

Для правильного проведения монтажных работ во время разработки проекта составляется четкая схема того, как именно будут располагаться трубы. Наиболее популярными схемами укладки является одинарная или двойная змейка, а также спираль.

При этом важно соблюдать рекомендованные специалистами параметры:

• Средний параметр длины нагревательного водяного контура рекомендован в пределах 40-60 м. В любом случае делать трубопровод длиннее 120 м не эффективно.
• Минимальное значение шага укладки труб – 10 см, максимальное – 35 см. Если комната имеет сложную форму, или когда требуется увеличить уровень обогрева, допускается использование различных дистанций между отдельными витками контура. Уменьшение шага укладки разрешается возле наружных стен или входной двери.
• Чтобы уложить демпферную ленту, от стен по периметру делается отступ в 20-30 см.

Перед покупкой полиэтиленовых труб для теплого пола первым делом нужно определиться с общей длиной контура.

Какие инструменты нужны

Для монтажа водяного теплого пола из сшитого полиэтилена своими руками необходимо обзавестись некоторыми инструментами (их можно арендовать, во избежание лишних финансовых трат).

Компания Rehau предлагает для своей продукции комплектацию марки Rautool:

1. Специальные ножницы для порезки труб из полиэтилена.
2. Расширитель и насадки разного диаметра.
3. Ручной пресс. С его помощью проводится опрессовка надвижных гильз, имеющих специальные штифты и насадки для крепления. Надвижные элементы имеют стандартные диаметры.
4. Пружины, которыми сгибаются трубы Rautitan Stabil. Обычно они приобретаются отдельно.

Особенности монтажа водяного теплого пола

Перед укладкой контура с основания пола необходимо тщательно убрать всю грязь. При наличии перепадов высоты их необходимо выровнять. Если дефекты серьезные, зачастую приходится укладывать черновую стяжку. На готовое основание настилается утеплитель со специальным отражателем, препятствующий теплопотерям в сторону перекрытия. Далее укладывают слой гидроизолирующей пленки и арматурной сетки с фиксирующими хомутами. В качестве альтернативного решения довольно часто используются полистирольные маты с углублениями.

Монтаж теплого пола из сшитого полиэтилена осуществляется по ранее составленной схеме. Для соединения отдельных участков используются вышеупомянутые фитинги. Готовая система коммутируется с коллектором и тестируется на предмет работоспособности. На этой стадии важно обнаружить и устранить любые протечки, т.к. после заливки финишной стяжки сделать это будет гораздо сложнее.

Как выбрать трубы из сшитого полиэтилена при монтаже отопления

Содержание:

• Особенности производства труб для систем отопления из сшитого полиэтилена
• Как выбрать метод сшивки
• Выбор диаметра
• Длина
• Отличия труб из сшитого полиэтилена от других вариантов
• Причины выбрать модели из сшитого полиэтилена

При планировании монтажа, нужно ответить на вопрос о том, как выбрать трубы из сшитого полиэтилена для систем отопления. Материал долговечный, гибкий, рассчитан на длительное использование.

Сшитый полиэтилен подойдет для горячего и холодного водоснабжения, монтажа теплых полов. Рассмотрим правила выбора для долгого использования без нарушения герметичности и других трудностей.

Особенности производства труб для систем отопления из сшитого полиэтилена

В изготовлении используется полиэтилен. На него воздействуют химическим способом, чтобы достичь особого взаимодействия молекул между собой. Применяются разные варианты сшивки. Стандартный диапазон от 65 до 85%.

Выполнение сшивки помогает значительно увеличить качество конечного изделия. Оно становится более гибким, хорошо переносит контакты с сильно нагретым теплоносителем.

Как выбрать метод сшивки

При подборе изделия для монтажа системы отопления, нужно обратить внимание на сам метод сшивки. Есть несколько основных вариантов, которые отличаются по основной маркировке:

Среди основных обозначений:

• PEX-A. В процессе изготовления происходит сильный нагрев вещества, в него добавляются пероксиды. При этом, уровень плотности при сшивании достигает 75%. В результате получается очень гибкая труба, которая имеет эффект памяти. Это значит, что после ее развертывания, будет гарантировано принятие первоначальной формы. Монтаж простой, удобный, если возникнут заломы и перегибы, их можно быстро устранить с использованием стандартного строительного фена. Стоимость высокая.
• PEX-B. Используется двухэтапная технология производства с применением силанидов и гидратирования. Максимальный уровень плотности сшивки составляет 65%. Недорогие, есть хорошая защита от окисления, скачков внутреннего давления. Уровень надежности высокий. К минусам относится отсутствие эффекта памяти — труба будет долгое время оставаться деформированной. Устранить различные внешние повреждения, заломы, будет очень сложно.
• PEX-C. Применяется радиационная сшивка — ее уровень в итоге доходит до 60%. Получаются гибкие трубы, подверженные появлению трещин.
• PEX-D. Встретить созданные таким методом изделия довольно сложно, потому что они практически вышли из оборота. В изготовлении применяются соединения азота. Уровень сшивки при этом доходит до 60%. Качество не самое высокое, срок использования небольшой.

Выбор диаметра

Важный параметр выбора — расчет диаметра. От него будет зависеть проходимость всей системы, а также максимальный напор жидкости, который может передаваться в инженерных сетях.

Наиболее распространенные диаметры и область использования указаны в таблице:

Выбрать диаметр достаточно просто. Производители сами указывают, где можно использовать их продукцию. При этом стоит ориентироваться на то, какие показатели у ваших отопительных сетей и водоснабжения.

Длина

Вариантов поставок два:

• Отрезки. Так поставляются изделия, диаметр которых от 40 мм. Максимальная длина отрезка — до 12 метров.
• Бухты. Длина — от 50 до 200 метров. Так упаковываются изделия небольшого диаметра.

Стоит учитывать, что при монтаже можно будет нарезать трубу на отрезки нужной длины. Это значительно упростит процесс, позволит обустроить участки любой протяженности.

Купить трубы и фитинги из сшитого полиэтилена можно в компании RTG
Подробнее

Отличия труб из сшитого полиэтилена от других вариантов

Многие покупатели из-за недостаточной информированности путают трубы из сшитого полиэтилена и других видов аналогичного полимера. Но у таких моделей есть ряд отличий:

• Полиэтилен низкого давления. Не подойдет для отопления и горячего водоснабжения, потому что максимальная температура прогрева — не более +40 градусов.
• Недосшитый полиэтилен. Максимальная температура +70 градусов — это также ограничивает выбор области установки.
• Термостойкий полиэтилен. Хорошо справляется с высокими температурами, но PEX-модели более стойкие и качественные.

Причины выбрать модели из сшитого полиэтилена

Много достоинств РЕХ-труб, объясняют их большое распространение. Среди главных:

• Широкий температурный диапазон. Составляет от −50 до +120 градусов. Многое зависит от материала и способа производства.
• Стойкость к перепадам давления. Есть изделия, способные выдержать скачки до 10 атм без деформации.
• Гибкость. Значительно упрощает прокладку в местах со сложной планировкой помещения.
• Прочность. Материал хорошо переносит механические нагрузки, трение, другие угрозы.
• Долговечность. Длительность использования — более 50 лет.
• Сохранение проходимости. Внутренние стенки гладкие, на них не нарастают отложения. Труба со временем не становится уже, гарантируется стопроцентная проходимость теплоносителя.

Сшитый полиэтилен (PEX / XLPE) Области применения

Кабель с изоляцией из сшитого полиэтилена имеет ряд преимуществ по сравнению с другими типами проводов и кабелей. И, вероятно, поэтому так много различных отраслей промышленности используют уникальные свойства кабеля. См. ниже для некоторых из большего количества приложений населения.

Сантехника

Наиболее популярной отраслью, в которой используется сшитый полиэтилен, является сантехника. До использования труб и трубопроводов PEX предпочтительным выбором была медь. Хотя это все еще удобный вариант, PEX становится все более и более популярным благодаря своей гибкости во время установки. Он также устойчив к коррозии и хорошо работает в широком диапазоне температур, что позволяет транспортировать как нагретую, так и холодную воду. Многие водопроводные системы имеют цветовую маркировку трубок — красный для горячей воды и синий для холодной — чтобы их было легко различить. О, тот факт, что он стоит в 10 раз меньше, чем медь, также влияет на решение!

Горнодобывающая промышленность

Трубы из PEX все чаще используются в горнодобывающей промышленности. Невероятное количество времени и денег тратится на установку, ремонт и техническое обслуживание трубопроводов в шахтах. PEX, благодаря простоте установки, уменьшает оба этих фактора. Поскольку трубы из сшитого полиэтилена могут выдерживать экстремальные давления и температуры, они эффективно работают в шахтах.

Электрический кабель

Высоковольтные кабели должны передавать различное количество энергии как под землей, так и над землей. Этот постоянный поток энергии во всевозможных направлениях требует сопротивления ударам током, искрению или чему-либо еще, что может вызвать пожар или другой потенциальный вред.

Фото предоставлено: http://www.openelectrical.org/

Трубки из сшитого полиэтилена (аббревиатура, используемая для описания сшитого полиэтилена, когда речь идет о кабелях) служат идеальным изолятором для этих кабелей. Изоляция устойчива к погодным условиям, теплу и влаге, обеспечивая защиту медных проводов для эффективной и безопасной передачи энергии. Компания Performance Wire and Cable предлагает три кабеля из сшитого полиэтилена. Кабели RHW-2, USE-2 и RHH изготовлены из неизолированной меди с изоляцией из сшитого полиэтилена (XLPE), подходящей для многих кабельных систем.

Химическая промышленность

Резервуары для хранения из сшитого полиэтилена содержат все виды различных химикатов. Способность противостоять кислотной коррозии и нагреву делает его идеальным выбором для этих резервуаров для хранения химикатов. Это также снижает вероятность появления трещин в футеровке, что приводит к выходу из строя резервуара.

Линейные полиэтиленовые резервуары также имеют большое значение, но именно процесс сшивки отличает сшитый полиэтилен от линейных резервуаров. В отличие от сантехнической промышленности, сшитый полиэтилен стоит дороже, чем его конкуренты. Однако конечный продукт служит дольше из-за прочности и долговечности, которые дает сшивка. Это экономит деньги в долгосрочной перспективе из-за меньших затрат на техническое обслуживание, ремонт и замену.

Инфракрасное отопление

Трубы PEX — это надежный выбор для лучистого обогрева полов в жилых домах. Эта система отопления отличается от традиционных вариантов отопления тем, что нагревает полы и любые предметы, соприкасающиеся с полом. Лучистое отопление обеспечивает более равномерное и постоянное нагревание помещения.

Фото предоставлено: http://www.openelectrical.org/

Проще говоря, трубы PEX транспортируют нагретую воду в определенное место для обеспечения тепла. Стойкость сшитого полиэтилена к нагреву и способность принимать форму и направление в различных направлениях делают его идеальным для лучистого отопления.

За пределами проводов и кабелей

Помимо указанных выше применений, PEX/XLPE также используется в:

• Медицинской сфере
• Стоматологии

• Уход за территорией при температуре газона 9004 6
• Каноэ, байдарки и другие плавсредства products

Сшитый полиэтилен используется с 1930-х годов. Поскольку технологии продолжают совершенствоваться и проводятся дополнительные исследования, можно ожидать, что трубы PEX будут все чаще и чаще появляться в более широком спектре отраслей, предлагая свои многочисленные преимущества.

Есть вопросы о PEX или XLPE? Хотите узнать о наших кабельных предложениях?

правила обустройства системы

Система теплых полов позволяет значительно повысить уровень комфорта в доме. Вырабатываемое системой тепло распространяется в комфортной для хозяев зоне, не стимулирует движение воздуха с пылью. При наличии определенных навыков и знаний сделать пол с трубопроводом из полиэтилена можно самостоятельно.

Мы расскажем, как использовать самый недорогой материал в обустройстве теплого пола. В представленной нами статье подробно описано, как правильно укладывать сшитый полиэтилен для теплого пола, с каким шагом и по какой схеме располагать. Наши советы помогут вам построить идеально работающую систему.

Содержание статьи:

• Сшитый полиэтилен: особенности и преимущества
• Монтаж теплых полов поэтапно
  • Подготовительные работы перед строительством
  • Выбор и создание схем укладки труб
  • Выбор и расчет количества труб
  • Подготовка основания под трубы
  • Монтаж полиэтиленовых труб
• Правила устройства стяжки
• Установка системы в эксплуатацию
• Выводы и полезное видео по теме

Сшитый полиэтилен: особенности и преимущества

Сшитый полиэтилен — вариант обычного этилена, усиленный химическим, физическим или комплексным воздействием. Благодаря этой процедуре, помимо характерных продольных связей, в структуре полимера появляются поперечные соединения.

В результате производственных манипуляций изделия из полиэтилена приобретают размерную стабильность, приобретают повышенную устойчивость к деформации, действию высоких температур. Процесс переработки с введением в полимер органических соединений называется «сшивкой».

Фотогалерея

Фото

Полиэтиленовые трубы высокой плотности, применяемые в конструкции водяных теплых полов, получены сшиванием по силановой технологии (PEX-b). Образовавшиеся за счет этого связи значительно повысили термическую стойкость и механическую прочность.

На наружную поверхность трубы из сшитого полиэтилена наносится тонкая защитная пленка из этиленвинила (EVOH). Исключает диффузию молекул кислорода

Водяные полы из полиэтиленовых труб характеризуются минимальным гидравлическим сопротивлением, что в итоге продлевает срок их службы, ресурс насоса и снижает энергозатраты

Важным преимуществом труб из сшитого полиэтилена является гибкость, которая позволяет строить контуры любой конфигурации и сложности

Полиэтиленовые трубы можно прокладывать с большим радиусом изгиба, не опасаясь, что на этом участке уменьшится рабочий просвет

Поставляют полиэтиленовые трубы в бухтах, длины которых обычно хватает для укладки теплого водяного пола с минимальным швов. При необходимости соединения выполняются сваркой или опрессовкой с использованием фитингов

Благодаря отличным техническим характеристикам трубы из сшитого полиэтилена применяются не только при устройстве водяных теплых полов. Прокладывают системы обогрева стен, открытых площадок, трубопроводов отопления и водоснабжения

Полы отопления, трубопроводы отопления, водопровода из сшитого полиэтилена монолитны в строительных конструкциях. Служат более 50 лет, не требуют обслуживания

Сверхпрочная труба водяного пола

Фрагмент из сшитого полиэтилена для теплого пола

Трубы с низким гидравлическим сопротивлением

Сшитый полиэтилен гибкость

Уголки из полиэтилена труба

Минимальные соединения в трубе отопления

Область применения полиэтиленовых труб

Срок службы системы более 50 лет

В зависимости от технологии проводится до или после экструзии. Длинные трубы в швах из сшитого полиэтилена используются для обустройства систем отопления из-за их высокой герметичности – риск протечек сводится к нулю.

Технические характеристики линейных изделий из сшитого полиэтилена:

• наружный диаметр 10-200 мм;
• толщина стенки 2-5 мм;
• средний удельный вес 110 г/м погонный;
• плотность 940 кг/м ³ ;
• размягчение при температуре более +100ºС, плавление +200ºС, обжиг +400ºС;
• среднее рабочее давление 6 МПа;
• средняя теплопроводность — 0,4 Вт/мК.

Учитывая, что максимальная температура теплоносителя составляет +90ºС, а давление не превышает 4 бар, можно сделать вывод, что трубы данного типа отлично подходят для устройства водяного теплого пола.

Стоимость 1 кв.м. теплый пол из сшитого полиэтилена 1500-3500 руб.

По сравнению со стальными гофрированными или медными трубами, также часто используемыми для теплых полов, данные изделия имеют следующие преимущества:

1. Стойкость к коррозионным процессам. Материал не подвержен коррозии, агрессивным средам, не деформируется при повышенной кислотности, щелочности, а также при контакте с органическими веществами.
2. Отличные прочностные характеристики . Стойкость к статическим и динамическим нагрузкам, устойчивость к разрыву, изгибу, растяжению и т. д. Трубы без повреждений переносят воздействие низких и высоких температур.
3. Стабильная пропускная способность. На стенках трубопровода не откладывается осадок, уменьшающий внутренний диаметр труб.
4. Эластичность . Гибкие трубы не лопаются при изгибе под любым радиусом.
5. Экологическая безопасность . При нагревании продукт не выделяет токсинов.

При правильном монтаже и соблюдении рекомендованного теплового режима полиэтиленовый теплый пол прослужит не менее 50 лет. Полная стоимость создания системы окупается за 1-2 года.

Монтаж теплых полов поэтапно

Технология устройства заключается в поэтапном создании слоев, укладываемых в строгой последовательности. Общая толщина системы составит 10-20 см в зависимости от характеристик стяжки, используемого утеплителя и армирования.

Стандартный процесс устройства водяного пола из полиэтиленовых труб состоит из нескольких этапов:

Фотогалерея

Фото

На выровненную поверхность укладываем гидроизоляцию, утеплитель и второй слой гидроизоляции с фольгой и разметкой подпола. По периметру помещения укладываем демпферную ленту. Ставим планки для крепления труб

Полиэтиленовую трубу укладываем по заранее разработанной схеме. Закрепляем трубы с помощью планок и монтажных скоб

Для предотвращения растрескивания бетонного пола рекомендуется укладывать поверх системы армирующую сетку. Для формирования стяжки устраиваем маяки в виде грядок с раствором

С помощью обжимных фитингов подсоединяем полиэтиленовые трубы к коллекторному узлу, подающему нагретый теплоноситель в контур и собирающему обратку

Этап 1: Подготовка фундамент для укладки трубопровода

Этап 2: Монтаж теплообменника теплого пола

Этап 3: Заливка стяжки пола

Этап 4: Подсоединение труб к распределительному узлу

Подготовительные работы перед строительством

Следует учитывать, что средняя нагрузка, создаваемая «подпольным пирогом» на бетонное основание, составляет 300-350 кг/м ² . Поэтому перекрытие должно быть рассчитано на такой вес.

При устройстве теплого пола с использованием труб из сшитого полиэтилена необходимы следующие этапы работ:

1. Выбор труб. Расчет длины контура. Составление схемы укладки.
2. Подготовка основания. Укладка гидроизоляции и утепления.
3. Монтаж трубопроводных цепей. Гидравлические испытания.
4. Заливка стяжек и окончательная укладка выбранного напольного покрытия.
5. Ввод системы в эксплуатацию.

При покупке коллекторов лучше отдать предпочтение устройствам с балансировочными клапанами и расходомерами, которые в дальнейшем упростят настройку системы, а в случае неисправности помогут быстро выявить проблемную цепь.

Для устройства водяного теплого пола вам потребуется:

• бойлер водяной для нагрева теплоносителя;
• расширительный бачок;
• циркуляционный насос для принудительного перемещения теплоносителя;
• сантехническая арматура: фитинги, шаровые краны;
• барабан для труб из сшитого полиэтилена;
• крепеж для изоляционных плит и полиэтиленовых труб;
• распределительный коллектор в сборе;
• демпфирующая лента;
• утеплитель и армирующая сетка;
• Раствор для стяжки или смесь «сухая стяжка».

Все материалы следует подготовить заранее, чтобы в процессе обустройства теплого пола не отвлекаться на поход по магазинам и покупку недостающих дополнительных комплектующих.

Выбор распределительного коллектора лучше доверить профессионалам или рассчитать самостоятельно с помощью специальных программ-калькуляторов

Подбор и создание схем укладки труб

Для жилых помещений используются три схемы укладки: «змейка», «ракушка» или «улитка» и «двойная спираль». Спиральная «улитка» — самый простой вариант, обеспечивающий равномерное распределение тепловой энергии. По этой схеме чаще всего сооружают водяные теплые полы, ведь все углы в ней равны 90º.

Укладка по схеме «змейка» несколько сложнее, т. к. связана с поворотами на 180º. Зато он отлично подходит для изготовления системы из сшитого полиэтилена, поскольку трубы из этого материала свободно гнутся, а пропускная способность в петлях практически не снижается.

Выбор схемы укладки полностью зависит от особенностей помещения. Если речь идет об обустройстве больших площадей, монтаж осуществляется по схеме «двойная спираль». Также его используют, если планируется выделение зон по интенсивности отопления, например, в холле, перед входной группой или перед объемной террасой.

«Улитка» гарантирует равномерный обогрев пола, «Змейка» — максимальную температуру в краевых точках помещения

Для простых спиральных и змеевидных схем оптимальная длина контура 60-80 м. Для помещений, где длина намного больше ширины, длина контура составляет 100-120 м, но при условии использования труб большего диаметра.

Расстояние между трубами (шаг) 10-35 см. Чем шире шаг, тем меньше тепла будет исходить от пола.

В пиковых точках, где наблюдаются максимальные теплопотери, ширина шага должна быть минимальной, например, возле входной двери она должна быть 10-15 см, увеличиваясь по мере приближения к центру помещения. Расстояние труб от стен по периметру 30-45 см.

Коллекторный узел для теплого пола по возможности размещают в центре квартиры (этаж частного дома). Так все точки системы теплого пола будут снабжаться теплоносителем примерно одинаковой температуры. В местах повышенных теплопотерь, вблизи оконных и дверных проемов расстояние между трубами уменьшают для увеличения теплоотдачи

Детали схемы и варианты монтажа трубопровода теплого водяного пола описаны с которыми рекомендуем ознакомиться.

Выбор и расчет количества труб

При выборе труб из сшитого ПЭ остается решить, какой диаметр изделия лучше приобрести. Как показывает практика, оптимальным вариантом для устройства теплого пола в собственном доме или квартире, расположенной на первом этаже, является труба 16 мм.

Для помещений, длина которых в несколько раз превышает ширину, можно использовать трубы 20 или 25 мм. Толщина стенки подойдет стандартная – 2 мм.

Для расчета необходимого количества полиэтиленовых труб можно применить формулу:

D = S/M×k

Где:

• D – расчетная длина трубы;
• S — площадь обогреваемого пола;
• М – выбранный по схеме средний шаг;
• к — коэффициент запаса (для помещений до 30 м2 — 1,1, более 30 м ² — 1,4).

Следует помнить, что максимальная длина трубы из сшитого полиэтилена зависит от диаметра — чем больше диаметр, тем длиннее может быть теплообменная труба. Для изделий диаметром 16 мм — до 90 м, 20 мм — 120 м, 25 мм — 150 м.

Слишком длинные трубы с малым диаметром увеличивают риск возникновения проблем с циркуляцией теплоносителя

О том, как выполнить комплектацию, в том числе определение теплопотерь и мощности циркуляционного оборудования, вы узнаете из рекомендованной нами статьи.

Для устройства водяного теплого пола лучше покупать продукцию производителей с репутацией и торговой маркой, заслуживающих уважения:

Галерея изображений

Фото

В ассортименте, предложенном немецким производителем сантехнических изделий Rehau, есть полиэтиленовые трубы для всех видов коммуникаций. Среди них универсальные Rehau Rautitan Stabil, толстостенные Rehau Rautitan Flex, сверхвысокотемпературные стойкие Rehau Rautitan Pink

Популярностью, доступной ценой в сочетании с высоким качеством пользуются армированные полиэтиленовые трубы Valtec. Международный Российско-Итальянский концерн использует в производстве новейшие мировые достижения

Финская компания поставляет на мировой рынок полный спектр продукции для строительства систем водоснабжения и водоотведения; не последнее место среди востребованной продукции занимают высокопрочные трубы из сшитого полиэтилена.

Торговые предложения от российского производителя учитывают специфику российских условий эксплуатации, привлекают потребителей широким выбором и самой низкой ценой

Широкий ассортимент труб с логотипом Rehau

Сшитый полиэтилен ValTec

Финские пластиковые трубы Uponor

Предложения от российской компании BIR PEX

Все производители помимо труб выпускают фитинги и фитинги, для достижения максимально возможного качества сборки рекомендуется покупать все комплектующие одной марки .

Подготовка основания под трубы

Когда расчеты необходимого количества труб завершены, можно переходить к подготовке основания под контур водяного теплого пола.

Этот этап включает в себя следующие рабочие процессы:

• удаление старого напольного покрытия и старой стяжки;
• укладка теплоизоляционного слоя;
• монтаж изоляции;
• укладка армирующей сетки;
• демпферная наклейка.

Сначала нужно выровнять основание так, чтобы перепады были не более 5 градусов (проверьте строительным уровнем). Для выравнивания можно использовать песчаную смесь с последующей трамбовкой или самовыравнивающимися смесями. Выровненное основание очищается от пыли и мусора.

Затем уложите гидроизоляционный слой. Самый простой вид – полиэтиленовая пленка.

При наличии финансовых возможностей лучше использовать качественную российскую или европейскую гидроизоляцию в виде полимерной мембраны. Он не только надежно защищает пол от влаги, но и позволяет системе «дышать» теплым полом.

Для повышения параметров по теплосбережению пароизоляция может быть уложена на фольгированный утеплитель-теплоотражатель

Для гидроизоляции наступает черед , в качестве которого можно использовать экструдированный пенополистирол. Это самый дешевый и эффективный способ уменьшить теплопотери.

Из новых утеплителей самым экологичным считается пробковый теплоизолятор, но его стоимость в десять раз выше, чем у самого дорогого пенополистирола. Плиты утеплителя толщиной 5 см крепятся к деревянным направляющим с помощью дюбелей-гвоздей. Между собой плиты скрепляются клеем и специальными скобами.

Что касается армирующей сетки, то при использовании пенополистирольных плит в ее укладке нет необходимости – трубопровод укладывается непосредственно на утеплитель. Применение сетки оправдано, если поверх утеплителя укладывается еще один слой гидроизоляции.

Если нет желания переплачивать за утеплитель, то нужно иметь в виду, что выпускаются специальные изоляционные блоки для устройства теплого пола, в которых предусмотрены каналы для труб. Такие блоки значительно удорожают создание теплого пола, но пользоваться ими очень удобно.

После слоя сетки пришло время наклеить компенсационную демпферную ленту. Делается это просто – по периметру помещения наклеивается пенопластовая лента, которая компенсирует расширение будущей бетонной стяжки. Вместо демпферной ленты можно использовать даже куски пенополистирола.

После подготовки основания монтируются отопительный котел и распределительный блок. Котел подключен к водопроводу и системе снабжения (газ или электричество).

Специальный утеплитель для системы теплого пола имеет зазоры для труб и маркировку для их правильного монтажа

Информацию об используемых при устройстве водяных теплых полов подробно излагает следующая статья, с которой советуем ознакомиться перед планированием установка.

Монтаж полиэтиленовых труб

Укладка теплого пола осуществляется контурами по заранее выбранной схеме. Контур представляет собой замкнутое кольцо трубы, которое при возврате в коллектор соединяется с ним при помощи штуцера.

Для небольших помещений устраивают 1-3 контура. Для упрощения монтажа рекомендуется нанести на пенополистирольные плиты грубую разметку. При наличии разметки вам будет проще укладывать полиэтиленовые трубы и проверять размер шага.

Перед началом работы Также необходимо решить, как будут соединяться трубы и как полиэтиленовые трубы будут крепиться к изоляции.

Дело в том, что соединение труб может осуществляться:

• сваркой;
• обжимные фитинги;
• обжимные фитинги.

Последний вариант самый простой в исполнении и надежный. Для соединения труб необходимо установить подвижную муфту, а затем расширителем аккуратно увеличить внутренний диаметр трубы до необходимого размера.

Для соединения полиэтиленового нагревательного змеевика пресс-фитингами необходимо запастись инструментом. Для разовой сборки лучше арендовать, если планируете большой объем, то желательно купить:

Комплект для монтажа полиэтиленового трубопровода без сварки должен иметь расширитель с насадками разного размера и запрессовкой клещи с насадками для опрессовки — «тиски»

Перед сборкой системы новичка в сантехническом деле необходимо обучить:

Фотогалерея

Фото

Перед выполнением подключений необходимо выполнить ряд стандартных действий. В первую очередь на присоединяемый конец трубы устанавливается скользящая муфта

Другой отрезок конца трубы устанавливается в расширитель. Трубу расширяют не менее трех раз, каждый раз перед расширением поворачивая ее в расширителе

В расширенный конец полиэтиленовой трубы вставляется фитинг. Скользящая втулка перемещается максимально близко к нему. На нем есть ободок, который нужно натянуть на штуцер

Для получения герметичного узла используются пресс-клещи, в которые устанавливается фитинг и скользящая втулка, затем они соединяются с усилием

Шаг 1: Установите скользящую втулку на трубу

Шаг 2: Удлините трубу перед соединительный

Шаг 3: Подсоедините фитинг к скользящей втулке

Шаг 4: Обжим соединения ручными зажимами

Полностью закрепите фитинг и наденьте на него втулку поверх трубы. Компрессионное соединение выдерживает длительное воздействие высоких температур и давлений до 10 МПа.

Что касается способа крепления полиэтиленовых труб к утеплителю, то это актуально, если используется обычный пенополистирол.

Возможны несколько вариантов крепления:

• стяжные хомуты из полиэтилена;
• стальная проволока;
• хомуты фиксируются степлером;
• крепежные направляющие.

Самый простой и экономичный способ крепления – струбцины. Расход 2 шт на 1-1,5м.

На прямых участках монтажные хомуты устанавливаются через каждые 30-50 см, а изгибы — через 10-20 см

Существует 10 правил монтажа сшитого полиэтилена для теплого пола:

1. При укладке изгибов не допускаются резкие заломы материала.
2. Монтажные работы проводятся при температуре не ниже +18 С.
3. После вывода трубы из холода необходимо дождаться ее прогрева до комнатной температуры.
4. Максимальный радиус поворота для труб диаметром 16 мм должен составлять 10-12 см.
5. При установке не желательно менять выбранное место расположения охлаждающей жидкости.
6. Обрезка лишней длины должна выполняться непосредственно перед ее подсоединением к распределительному коллектору.
7. Не наступать, ставить тяжелые предметы, класть инструмент на трубы.
8. Для перемещения по проложенным трубам (при необходимости) рекомендуется использовать большие листы фанеры для снижения нагрузки на теплоноситель.
9. Для повышения коэффициента сохранения тепла трубы, выходящие из-под пола в месте подключения к коллекторному узлу, могут быть усилены теплоизоляцией.
10. Трубы должны лежать ровно, без перекручивания и чрезмерного натяжения.

После прокладки контура труба возвращается в коллектор и соединяется с помощью фитинга подходящего размера. После этого проводится тестирование системы, целью которого является выявление дефектов до того, как система будет скрыта под стяжкой.

Для проверки нужен бытовой компрессор, который может дать давление 4-6 бар. Теплоноситель с помощью компрессора подается в трубы и оставляется на 6-12 часов. При съемке монтажных хомутов их необходимо повторно установить на 5 см ниже предыдущего места крепления.

Коллектор рекомендуется обустраивать у стены у пола для снижения теплопотерь при транспортировке

Правила устройства стяжки

Если гидравлические испытания прошли успешно, разгерметизации труб не произошло, и система полностью заполнена с теплоносителем, то этап монтажа трубы завершен. Теперь можно переходить к устройству стяжки и к финишной отделке.

Для необходимо использовать покупной или самостоятельно приготовленный раствор на основе цемента марки М300. Минимальная высота стяжки, защищающей полиэтиленовые трубы, составляет 3 см над укладываемой трубой. Такая толщина будет оптимальной для равномерного распределения тепла.

В большинстве случаев стяжка сплошная без компенсационных швов. Термошвы необходимы, когда:

• помещение имеет площадь более 33 м ² ;
• длина помещения более 10 м;
• Помещение сложной конфигурации.

Демпферная лента используется для создания швов. Термошвы обработаны герметиком.

Нужно ли делать армирование перед заливкой стяжки? На этот вопрос нет однозначного ответа. Опыт показывает, что система прекрасно функционирует без армирования, но в то же время армирующий слой придает стяжке дополнительную прочность. Для армирования можно использовать сетку 100х100 мм из металла или пластика.

Армирование также будет полезно только в том случае, если армирующая сетка не просто лежит поверх системы труб, а «утопает» в растворе при застывании внутри стяжки.

Правильное устройство армирования усложняет монтаж стяжки, поэтому, когда нет опыта или уверенности, что все можно сделать правильно, этот шаг можно пропустить. После заливки стяжки систему можно запускать не ранее, чем через 25-30 дней.

В качестве финишной отделки может быть использовано любое напольное покрытие — верхний слой «пирога»

Ввод системы в эксплуатацию

После окончательного отверждения заливную стяжку можно подавать в систему, температура которой не должна быть выше +26ºС.

Алгоритм ввода в эксплуатацию системы теплого пола из сшитого полиэтилена следующий:

• подключение к подающему и обратному трубопроводу;
• одновременно открываются все цепи кранами на коллекторах;
• устанавливаем воздухоотводчики в положение «открыто»;
• запуск циркуляционного насоса;
• установить температуру +25-26ºС;
• давление в системе поднято до рабочего 1 бар;
• закрываем кранами все контуры кроме самого длинного;
• фиксируем все положения расходомеров и балансиров;
• открыть следующий контур по длине и с помощью крана выровнять давление по первому контуру.

Таким образом соединяем и уравновешиваем все контуры теплого пола. Оценить эффективность обогрева можно только через 2-3 месяца эксплуатации.

С особенностями и правилами устройства теплых полов на деревянном основании с подробным описанием правил проектирования и устройства системы.

Выводы и полезное видео по теме

Правила расчета системы теплого пола приведены в видео:

После укладки трубы важно провести ее испытания перед выполнением дальнейших монтажных работ. Об этом в видео:

Домашние мастера часто допускают ошибки при сборке теплого пола. Основные проблемы монтажа полиэтиленовых труб освещены в видео ролике:

Правильно подобранный и установленный теплый пол без особых затрат сделает жилье теплым и комфортным. Технология монтажа контура теплого пола из ПЭ труб проста и может использоваться не только профессиональными строителями, но и обычными людьми. При соблюдении всех правил и рекомендаций система исправно прослужит вам долгое время.

Приходилось ли Вам прокладывать полиэтиленовые трубы при устройстве теплого пола? Возможно, вам известны технологические нюансы, не отмеченные в статье? Пожалуйста, пишите комментарии, задавайте вопросы, размещайте фото по теме в блоке ниже.
