Какие бывают плиты перекрытия: Виды плит перекрытия, вес, максимальная длина и ширина, несущая способность (нагрузка)

admin

Содержание

Типы плит перекрытия.



Железобетонные плиты перекрытия – это конструкции, которые широко используются в современном строительстве и служат для сооружения перекрытий в зданиях различного назначения. К этим изделиям предъявляются очень высокие требования, потому что именно от их качества зависит безопасность и срок службы постройки в целом. Бетон, из которого изготавливают плиты перекрытия, может быть легкий, тяжелый или плотный силикатный. Материал, соответственно, определяет допустимые нагрузки и сферу применения. И в зависимости от этого различают плиты по толщине, диаметру пустот и количеству сторон для опоры. Ниже приведем классификацию.

1. Многопустотные плиты перекрытия


Многопустотные плиты перекрытия

Этот вид изделий можно назвать универсальным, т.к. его использование не ограничено типом сооружения. Основной отличительной чертой таких плит перекрытия является наличие пустот, располагающихся параллельно длине. Они практически всегда имеют круглое сечение (хотя существуют плиты и с овальным сечением, ПГ, например). Также характерно изготовление углубленных пазов по боковым граням. Производство многопустотных плит перекрытия четко определяется ГОСТом. Регламентируется длина и ширина плиты. Также существуют определенные требования к армированию. Возможно, использовать арматуру только определенного класса. И она обязательно должно иметь антикоррозийное покрытие.
Многопустотные плиты перекрытия имеют широчайшую сферу применения и могут быть использованы во всех типах сооружений (как жилых, так и нежилых).
Чтобы разобраться, для чего предназначена та или иная плита, достаточно обратить внимание на ее маркировку, которая обычно наносится сбоку или сверху плиты. Это группы цифр и букв, в которых первое значение указывает тип плиты, размеры в дециметрах, второе – номер несущей способности или расчетную нагрузку в килопаскалях, класс стали арматуры, вид бетона и третье – дополнительные параметры, если оны важны.
К примеру, существуют многопустотные плиты перекрытия (ПБ, ПК, НВ) высотой 220 мм. Их маркировка будет выглядеть следующим образом: П 63-12-8, h=220мм, L=6270мм, В=1290мм, рассчитана на нагрузку 800кг/м2.

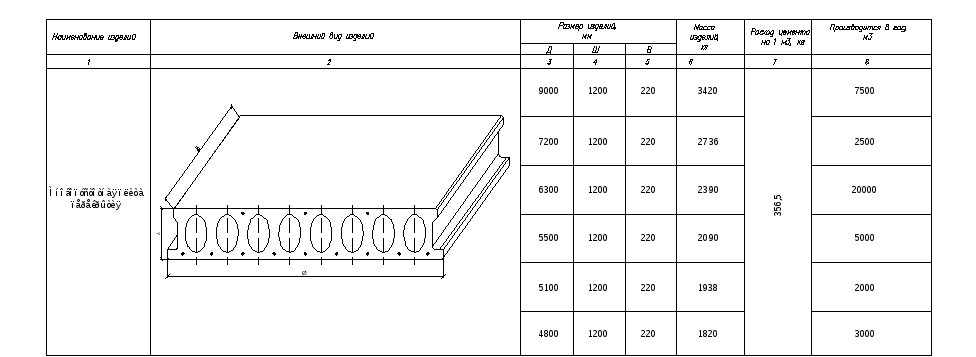

1.1 Многопустотные плиты маркировки ПБ


Многопустотные плиты маркировки ПБ

ПБ плиты имеют габаритные размеры: 120 мм ширина и 220 мм толщина. Предполагают они наличие опоры с двух сторон и используются для перекрытия больших площадей (склады, развлекательные центры, гаражи и др.). Изготавливаются только из тяжелого бетона. Главными их преимуществами являются максимально точные линейные размеры, а также наличие монтажных петель, что значительно облегчает процесс установки.

1.2. Многопустотные плиты маркировки ПК


Многопустотные плиты маркировки ПК

ПК плиты соответствуют размерам: 100, 120, 150 мм по ширине, от 150 до 900 мм в длину. Нагрузка, которую в состоянии выдержать такие плиты составляет от 6 до 12 килопаскалей, не считая собственного веса. Такие плиты производят из предварительно напряженного железобетонного сырья путем заливки в формы и последующего виброуплотнения с финальной термообработкой.

1.3 Многопустотные плиты маркировки НВ, НВК, НВКУ, 4НВК
Этот тип строительных материалов изготавливается и предварительно напряженного бетона. В зависимости от количества рядов армирования и веса плиты, выделяют их четыре типа:
• НВ — плиты с одним рядом армирования, длиной от 6000 до 7000 мм и расчетной нагрузкой от 300 до 2200 кгс/м2.
• НВК — плиты с двумя рядами армирования, длиной от 6000 до 9000 мм и расчетной нагрузкой — от 300 до 2200 кгс/м2.
• НВКУ — плиты с двумя рядами армирования, длиной от 9000 до 12000 мм и расчетной нагрузкой от 300 до 1250 кгс/м2.
• 4НВК — плиты с двумя рядами армирования, длиной от 6000 до 16200 мм и расчетной нагрузкой от 300 до 2500 кгс/м2.
Такие виды плит не предусматривают наличие монтажных петель и закладных деталей. Установка их производится канатными стропами.

2. Облегченные плиты перекрытия


Облегченные плиты перекрытия

Также выделяют облегченные многопустотные плиты перекрытия (ПНО, ПБО, 3.1.ПБ). Они отличаются меньшей высотой и весом, сравнительно со стандартными, но при этом могут больше прогибаться под нагрузкой. Такой тип плит является наиболее популярным в строительной отрасли. Связано это с тем, что параметры эксплуатации таких плит сравнительно выше всех остальных видов. Такие показатели достигаются благодаря существованию в плите большого количества полостей и значительно меньшей толщине. Кроме этого облегченные плиты требуют меньших затрат на производство, меньше сырья. Поэтому их себестоимость по сравнению со стандартными получается ниже. А значит и среди товаров представленных на рынке строительной продукции облегченные плиты будут иметь приоритет.
Что же касается физических свойств, которыми обладают такие плиты, то, это можно назвать их главным достоинством. Они имеют прекрасные звуко- и теплоизоляционные характеристики, за счет дополнительного армирования отличаются высокой прочностью, а также меньшим весом.
Основной задачей при разработке такого типа плит было уменьшение нагрузки на фундамент сооружений. А также возможность увеличить объем зданий. Это удалось за счет производства таких плит меньшей высоты. Их высота составляет 160 мм (стандартные же плиты имеют 220 мм).
Таким образом, можно говорит о том, что облегченные плиты выигрывают в сравнении со стандартными. Кроме явных плюсов в их характеристиках, по подсчетам специалистов определено, что строительство с использованием таких плит может быть в среднем на 15% экономнее. Маркировка облегченной плиты будет такой: ПБО 63-12-8, h=160мм, L=6280мм, В=1190мм, рассчитана на нагрузку 800кг/м2.
Кроме этого производят и безопалубочные многопустотные плиты перекрытия (ПБ). Это такие конструкции, которые изготавливаются на специальной линии стендовым методом. Содержимое линии нарезается на части с помощью алмазного диска. Такие плиты отличаются ровной поверхностью, могут изготавливаться как с монтажными петлями, так и без них. Сфера применения таких плит — несущие конструкции промышленных и жилых сооружений из кирпича, блоков, монолитные и каркасные здания. Высота безопалубочных плит составляет 220 мм и рассчитаны они на опору с двух сторон. Они значительно прочнее стандартных плит ПК за счет использования напряженного армирования при изготовлении. Маркировка у них такова: ПБ 90-12-12, h=220мм, L = 9000мм, В = 1200мм, рассчитана на нагрузку 1200 кг/м2.


Безопалубочные многопустотные плиты перекрытия

3. Полнотелые плиты перекрытия
Такие плиты еще называются монолитными. Несложно догадаться, что в отличии от пустотных они представляют собой целостную конструкцию. Существует три вида полнотелых плит:
• ребристые;
• кесонные;
• безбалочные.
А теперь подробнее:

3.1 Ребристые плиты перекрытия


Ребристые плиты перекрытия

Ребристые плиты перекрытия получили такое название, потому что они имеют ребра, расположенные в одном или двух направлениях с одной стороны, и сплошную часть — с другой. Хороши такие конструкции тем, что они не прогибаются даже при большой нагрузке. Но и недостаток у них также существует: потолок в зданиях с применением таких плит получается неровный, поэтому их преимущественно используют в строительстве промышленных зданий или чердачных перекрытиях.
Как и все остальные виды плит, ребристые изготавливаются с предварительным напряжением и без него. Последние могут применяться исключительно при определенных условиях: для многоэтажных зданий с расстоянием между несущими конструкциями 6 м.
Также в их производстве используется как легкий, так и тяжелый бетон.
Все их характеристики отражаются в маркировке, где есть обозначение типоразмера (1П с опорой на полки ригелей, 2П — на верх ригелей), расчетной нагрузки плиты, вид стали для арматуры и для бетона, наличие отверстий. Например, 2 П1-3 АIIIвт.

3.2 Кессонные плиты перекрытия


Кессонные плиты перекрытия

Такие плиты представляют сетку одинаковых балок, площадь между которыми изготовлена из более тонкого слоя бетона. В виду своего внешнего вида они получили также и такие названия как частобалочные, вафельные, часторебристые перекрытия. Они характеризуются очень высокими показателями прочности и преимущественно используются в строительстве крупных промышленных зданий, станций метрополитена, больших залов и др.

3.3 Безбалочные плиты перекрытия


Безбалочные плиты перекрытия

Такого рода конструкции выглядят как ровная плита без каких-либо отверстий внутри и снаружи. В процессе строительства безбалочные плиты должны опираться не только на стены, а и на колонны. Главным преимуществом этого вида плит является то, что в процессе отделки помещения не потребуется дополнительных затрат на работы с потолком. Его можно просто зашпаклевать и покрасить. Возможно это благодаря гладкой структуре плит.
Все монолитные плиты перекрытия характеризуются также и тем, что они не имеют ограничений в длине. Процесс их изготовления происходит прямо на объекте.

Какие бывают плиты перекрытия, маркировки и отличительные свойства основные данные

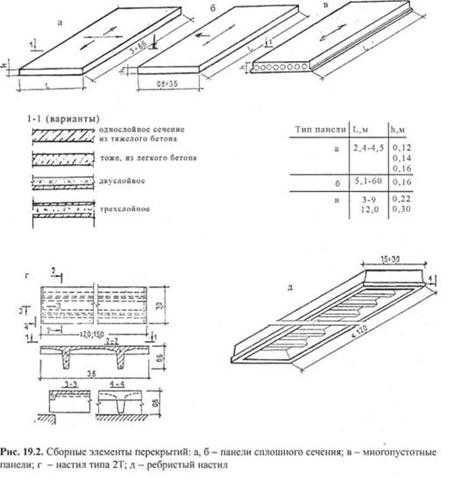

Перекрытие — это несущий горизонтальный элемент строения, который выступает в роли ребер жесткости, обеспечивает устойчивость и предназначен для разделения этажей в жилых домах и на промышленных объектах. Нагрузка на перекрытие состоит из тяжести самого элемента, а также части строения, которая на нее ложится, и нагрузки при дальнейшей эксплуатации.

Железобетонные многопустотные плиты — это самый популярный, хоть и не единственный, элемент при создании перекрытий. При строительстве крупных объектов — многоэтажных зданий жилого и промышленного назначения — на долю этих конструкций приходится 30% всех используемых железобетонных изделий (ЖБИ). Для лучшей прочности и долговечности плиты армируются, для чего используется обычная и напряженная арматура. Стандартная армированная конструкция может выдержать нагрузку до 6 кПа. Основным материалом служит легкий или обычный бетон различных марок. Продольные пустоты повышают звукоизоляцию и снижают вес ЖБИ.

Перекрытия также делают из железобетонных балок, которые плотно подгоняют друг к другу, между балками устанавливаются вкладыши, а оставшиеся пустоты заполняют бетоном.

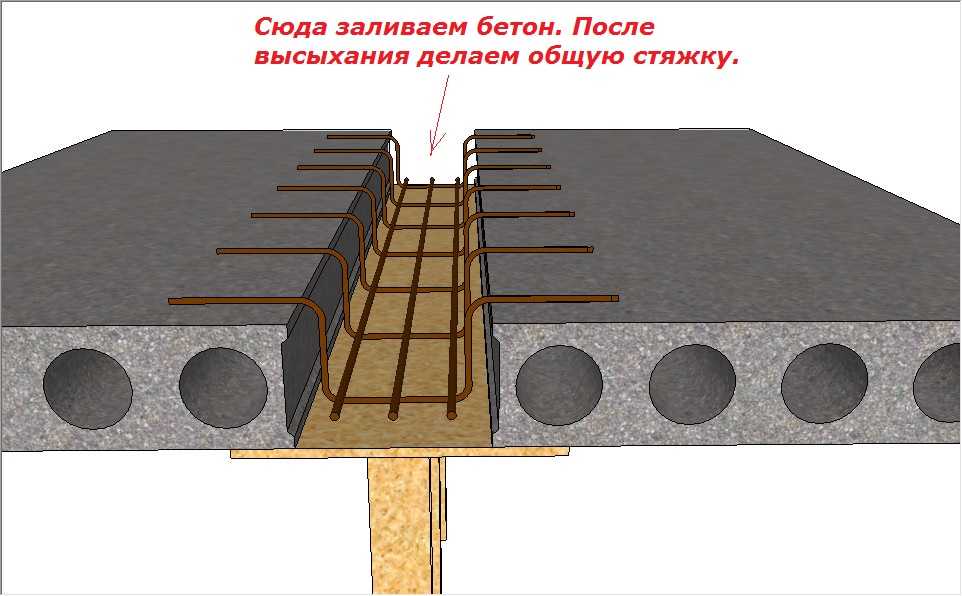

Монолитные перекрытия

Монолитные перекрытия, они же монолитные плиты перекрытия, вы не найдете в продаже. Их делают на месте, для чего сперва делается опалубка, потом устанавливается арматурная сетка, которую заливают бетоном. Огромный плюс монолитной конструкции — в высокой несущей способности, так что подобные конструкции требуются в условиях повышенной нагрузки. Второе неоспоримое достоинство — возможность создания конструкции любой конфигурации, что важно в случае строительства зданий нестандартных форм. В малоэтажном строительстве все чаще встречается создание монолитного перекрытия по профнастилу. Однако есть у данного метода и минусы. Во-первых, создание любого монолитного объекта требует высокой квалификации рабочих из-за сложности работ, и не каждая бригада обладает достаточной квалификацией. Во-вторых, много времени требует создание опалубки. в холодное время года бетон будет сохнуть почти месяц.

Плиты перекрытия

Плиты перекрытия — это самые востребованные железобетонные изделия при возведении жилых и промышленных многоэтажных зданий. Их делят на:

— многопустотные,

— ребристые.

Многопустотные плиты

Многопустотные плиты — самый популярный строительный элемент, который используют и в частном, и в многоэтажном домостроении, при возведении промышленных зданий, торговых и офисных центров. Используют их и для защиты теплотрасс. Ширина такого изделия составляет от 0,6м до 2,4м, длина от 2,4м до 6,6м. Существуют изделия длиной 12м, но их делают на заказ для особо длинных пролетов, где не предусмотрены дополнительные опоры.

Основными плюсами пустотелой плиты являются:

  • экономия бетона,
  • высокая шумоизоляция,
  • наличие пустот, которое позволяет разместить в них инженерные коммуникации (кабели, трубы и т. д.)
  • демократичная цена, которая стала возможной благодаря высокой популярности и востребованности, что позволило оптимизировать производство, а также уже указанной экономии бетона.

Многопустотные плиты делают из облегченного и обычного бетона. Существует три вида многопустотных плит — ПК, ПБ и ПНО, причем настолько похожих внешне, что положи их рядом — и даже специалисты разведут руками. Однако разница есть, и разница эта весьма существенная.

Плиты ПК

Плиты ПК используют в обычном многоэтажном строительстве в качестве элементов сборных перекрытий. При изготовлении используется напряженная арматура, а полости в некоторых случаях закрываются бетоном для повышения прочности. Наличие монтажных колец упрощает их установку при строительстве. Цена изделия зависит от размера. Стандартная высота — 22см. Металлический каркас, напряженная арматура и особо прочный цемент позволяют выдерживать высокую статическую и динамическую нагрузку.

Металлический каркас внутри плиты выглядит следующим образом:

Плиты ПБ

Плиты перекрытия безопалубочные многопустотные ПБ используются в малоэтажном домостроении. У них нет монтажных колец, а напряженная арматура расположена только продольно, что позволяет резать их под углом 45 градусов, а это в свою очередь открывает новые возможности при строительстве зданий сложных форм. Стандартная высота — 22см.

Плиты ПНО

Такие плиты предназначены для малоэтажного домостроения, выступая в качестве чердачного перекрытия. ПНО на 6см уже двух других типов плит, что позволяет сделать потолки выше, но не влияет на прочность. Стандартная высота — 16см.

Ребристые П-образные плиты

П-образная плита имеет два продольных ребра жесткости, конфигурация и стала причиной такого названия. Чаще всего П-образные или ребристые плиты встречаются в качестве несущих элементов теплоцентралей и водопроводов, то есть, нежилых помещений, а также в роли чердачных перекрытий. При строительстве жилых помещений данные ЖБИ практически не используют — форма делает невозможным создание эстетичного ровного потолка, а отсутствие пустот — аккуратный и удобный монтаж коммуникаций. Однако цена на ребристые плиты ниже, чем на многопустотные плиты благодаря экономии сырья, а прочность достигается армированием на этапе заливки.

Высота ребристой плиты составляет 30 или 40см. В качестве чердачных перегородок обычно используются изделия высотой 30-сантиметров. 40-сантиметровые встречаются при строительстве коммерческих и промышленных зданий. Вес ЖБИ — 1,5-3т, ширина — 1,5-3м, длина — 6, 12 либо 18м.

Ребристые плиты используются только в местностях с низкой сейсмической активностью и только там, где температура не понижается ниже -40°C.

Маркировка плит перекрытия

Все плиты различаются по толщине, количеству и диаметру пустот, а также вариантам опор. Конструкционные особенности подразумевают расположение плиты перекрытия на несущих стенах здания.

Опора может осуществляться:

  • по двум торцевым сторонам,
  • по трем сторонам (две торцевых и одна боковая),
  • по четырем сторонам.

Маркировка плит перекрытия представляет собой набор букв и цифр, в которых указываются все необходимые для строительства данные.

Первые две буквы в маркировке — обозначение непосредственно типа плиты — ПК, ПБ, ПБО.

Наличие дополнительной буквы — это повышение количества плоскостей опоры:

  • 2ПКТ — по трем сторонам,
  • 2ПКК — по четырем сторонам.

Цифры, указанные после букв, — это размер плиты по длине и ширине. Стандартная высота плиты ПК и ПБ — 22см, ПНО — 16см, однако существуют плиты высотой 18-30см, с увеличением толщины и уменьшением диаметра пустоты возрастает и несущая способность. Реальные размеры несколько отличаются от указанных в маркировке.

Первые две цифры в маркировке указывают длину в дециметрах. Реальный размер — на 20мм меньше. Так цифра 42 обозначает, что реальная длина изделия — 4180мм.

Следующие две цифры указывают ширину в дециметрах, реальный размер — на 10мм меньше. Цифра 12 обозначает, что реальная ширина плиты — 1190мм.

Последняя цифра в маркировке — это допустимая нагрузка в центнерах на квадратный метр. Стандартная нагрузка составляет 800кг. Однако при необходимости можно изготовить плиты, выдерживающие нагрузку до 1250кг — они требуются при строительстве зданий с повышенной нагрузкой на перекрытия.

Буквы в конце маркировки обозначают следующее:

  • АтV — при изготовлении плиты использована усиленная арматура (в некоторых случаях указывают конкретный тип арматуры),
  • а — в торцах использованы уплотняющие вкладыши,
  • т — изделие из тяжелого бетона.

Помимо параметров плиты на боковых поверхностях указывают и другие данные, обычно подразделяемые на три блока: основные и информационные данные, а также данные для монтажа.

Основные данные:

  • Марка ЖБИ
  • Название и товарный знак предприятия
  • Штамп техконтроля

Информационные данные:

  • Масса плиты
  • Дата изготовления

Монтажные данные:

  • Верх конструкции
  • Место опоры
  • Установочные риски
  • Место строповки

Работа с плитами перекрытия допускается только с использованием строительной техники. Категорически запрещается ронять, бросать, а также разгружать и перетягивать плиты волоком, это негативно скажется на их прочности. При хранении ЖБИ всегда используются опоры либо инвентарные прокладки.

Что такое строительство плит | Типы дизайна плит | Что такое плита перекрытия | Типы плит перекрытия | Толщина бетонных плит

Важный момент

Знакомство с конструкцией плит

  • Бетонная плита представляет собой горизонтальную поверхность жилого или коммерческого здания, фабрики, квартиры и т. д.
  • Толщина армированной сталью плиты составляет около 100-500 мм . Это типов плит , которые используются для потолков и полов.
  • Менее тонкие плиты используются для устройства наружного мощения .
  • Иногда в жилом или коммерческом здании толстая бетонная плита укладывается непосредственно в основание . Эти типы плит обычно классифицируются под номером как опорные плиты под номером .

Также читайте: Лестница для рыбы | Что такое рыбная лестница | Типы рыбной лестницы | Рыболовные лестницы в плотинах

Что такое плитная конструкция?

Строительство плиты имеет следующий процесс. Это-

  • Подготовка опалубки
  • Подготовка основания плит
  • Арматурная партия
  • Заливка, компактная и бетонная отделка
  • Отверждение бетона и снятие опалубки

№1. Подготовить опалубку

  • Опалубка является каркасом для бетонной плиты , необходимо проверить размеры согласно строительному плану для правильной установки опалубки .
  • Опалубка требует правильного размещения, чтобы выдерживать значительную нагрузку бетона , утечки и другие необходимые требования.
  • Высота опалубки должна быть на уровне верхней части бетонной плиты, чтобы отделка поверхности соответствовала верхней части опалубки .

№2. Подготовка подстилки из плит

  • Очень важно правильно установить подкладку из плит, потому что все 9На него опирается плита 0012 в исходном состоянии.
  • Дорожное покрытие подходит для основания плитного основания.

Также прочтите: Что такое вафельная плита| Детали вафельной плиты | Преимущества и недостатки вафельной плиты | Дизайн вафельной плиты | Строительство вафельной плиты

№3. Установка арматуры

  • Армирование предотвращает растрескивание плиты , коробление и обрушение. Он полностью несет Прочность конструкции на растяжение.

№4. Заливка, уплотнение и отделка бетоном

  • Это хорошо для использования готовой бетонной смеси , но все время мы не можем использовать готовую бетонную смесь.
  • После того, как бетон залит, его необходимо подвергнуть вибрации для уплотнения.

№5. Отверждение бетона и снятие опалубки

  • Отверждение бетонной плиты по воде около семи дней . Если мы используем распыление, то мы должны распылять два раза в день.
  • Через 24 часа заливки бетона опалубку можно снять полностью, но мы избегаем больших нагрузок до семи дней.

Также прочтите: Разница между односторонними и двусторонними плитами | Что такое плита

Типы конструкции плиты

Типы конструкции плиты доступны-

  • Опорная плита
  • Подвесная плита
  • Неармированная плита
  • Глиняная плита
  • Односторонняя плита
  • Двусторонняя плита

Также прочтите: Проектирование односторонней и двухсторонней плиты шаг за шагом

#1.

Наземная несущая плита

  • Наземная несущая плита в основном используется в жилых или коммерческих зданиях для пола . Это т видов плит также известны как « на земле » или « плита на земле ».
  • Для этого типа плиты необходимо строить в соответствии с состоянием грунта, потому что некоторые динамические основания создают трещины.
  • Грунтовая несущая плита требует надлежащего отверждения , чтобы набрать достаточную прочность.

№2. Подвесная плита

  • При проектировании гофрированной плиты бетон заливается в стальной лоток . Это увеличивает силу и предотвращает изгиб под собственным весом.
  • В случае оребренной плиты прочность увеличивается в одном направлении. Это достигается с помощью бетонных балок , несущих нагрузку между опорами или колоннами, и более тонких цельных ребер в перпендикулярном направлении.
  • В вафельной плите она обеспечивает достаточную прочность в обоих направлениях за счет сегмента матрицы под плитой.

№3. Неармированная плита

  • Неармированная плита также известна как плоская плита . Здесь армирование не используется; поэтому вся нагрузка на плиту приходится на бетон.
  • Нагрузка должна быть в пределах предела прочности бетона на изгиб для предотвращения трещин .

№4. Глиняная плита

  • Глиняные плиты тоньше, чем подвесные плиты или опорные плиты; он также известен как крысиная плита .
  • Глиняная плита не содержит армирования, поэтому она экономична и проста в изготовлении.
  • Иногда крупный заполнитель используется в месте грязи.

№5. Односторонняя плита

Односторонняя плита имеет резистентную к моменту арматуру только в более коротком направлении . В этом типе плиты более длинное направление будет незначительным.

Односторонняя армированная плита может быть прочнее двухсторонней неармированной плиты, поскольку это зависит от типа нагрузки .

Для сооружения односторонней плиты действуют одни факторы, это-

  • Расчет нагрузки
  • Изгибающий момент Расчет
  • Эффективная глубина изгиба
  • Основная сталь
  • Эффективная сталь
  • Проверка прогиба
  • Длина проявления Проверка
  • Проверка на сдвиг

№6. Двухсторонняя плита

  • Двухсторонняя плита имеет армирование, устойчивое к моменту, в в обоих направлениях, т.е. в более длинном и более коротком направлении.
  • Плиты данного типа могут выдерживать большую нагрузку, вибрацию и т. д.
  • Для построения двусторонней плиты главное учесть, что лк: ly< 2 , где лк — s меньший пролет , а ly — больший пролет.

Также прочтите: Как спроектировать конструкцию здания/дома шаг за шагом, часть 3 (конструкция балки перекрытий)

Что такое плита перекрытия?

  • Плита перекрытия действует как пол, построенный из бетона , который является одним из наиболее важных компонентов здания.
  • Плита перекрытия образует пол подвала здания или действует как крыша . Сооружается на месте с помощью стальной арматуры или из готовых сборных материалов .
  • Те полы, которые сделаны из дерева или других материалов, не относящихся к , называются плитами перекрытия.
  • Иногда плиты перекрытий поддерживаются балками, а затем сооружаются в крыше здания, тогда это называется плитой крыши.

Также прочтите: Как рассчитать количество стальной плиты по чертежу | BBS плиты

Типы плит перекрытия

  • Первый тип плиты представляет собой плоскую бетонную плиту , которая обычно имеет толщину 100 мм . Он поддерживается двумя или более сторонами бетонной балки или стальной балки .
  • Второй тип плиты также представляет собой плоскую бетонную плиту , опирающуюся на стальные ребра . Сталь обеспечивает временную и постоянную поддержку бетона, стальной потолок наблюдается с нижней стороны плиты .
  • Вафельная плита — третий тип плиты. В этом типе бетон заливается рядом с пластиком; это приводит к стилю ящика для яиц. Толщина этого типа плиты составляет 500 мм или более .
  • Бетонные плиты на месте поверх 9Балка 0012 и блок со стальной арматурой — другой тип.
  • Последний тип пола плита представляет собой сборную бетонную плиту.

Также прочтите: Как выполнить расчет нагрузки на колонну, балку, стену и перекрытие , пролет плиты , расчетная нагрузка.

  • Минимальная толщина бетонной плиты около 4 дюйма , но не меньше, чем в соответствии со стандартным кодом , но толщина плиты полностью зависит от расчетной нагрузки и пролета плиты.
  • С другой стороны, бетонная смесь марки также очень важна для толщины плиты.
  • В основном фактическую толщину плиты нужно узнать по конструкции плиты и по Графику гибки стержней (BBS).

    • Также прочтите: Что такое перекрытая балка / скрытая балка / скрытая балка | Преимущество и недостаток

    Сборные бетонные плиты

    • Сборные бетонные плиты изготавливаются на заводе и транспортируются на площадку , и они готовы к использованию.
    • Эта плита изготовлена ​​по процедуре предварительного или постнапряжения .
    • Сборная плита имеет больше преимуществ, потому что она построена с более контролируемая среда, чем обычная плита.
    • Плиты изготавливаются путем заливки бетона в форму в условиях под строгим контролем .
    • Сборные железобетонные плиты также используются в промышленном и административном здании .

    Также прочтите:  Что такое покрытие в бетоне | Прозрачное покрытие в балках, перекрытиях, колоннах, фундаментах

    Преимущества сборных плит

    • Бетонные плиты предлагают широкий спектр преимуществ, от первоначального проекта до давняя структура и дизайн.
    • Сборные железобетонные плиты изготавливаются в контролируемой среде, поэтому бетон, который используется для строительства, очень хорош; по этой причине растрескивание обычно не развивается.
    • Температурные и погодные воздействия не воздействуют на этот тип плиты.
    • Сборная бетонная плита достаточно прочная и долговечная, поэтому ее использование вместо бетонной плиты c более прочное и стабильное.
    • Эта плита выдерживает как растяжение, так и сжатие по стандарту .
    • Эта плита обладает хорошей термостойкостью.

    Также прочтите: Что такое затонувшая плита | Преимущества и недостатки Утопленная плита

    Бетонная плита перекрытия

    • Плита перекрытия представляет собой железобетонную плиту толщиной около 5-6 см. Иногда может быть 7 см, зависит от кожуха арматуры . Это также называется пластинчатой ​​​​плитой.
    • Иногда плита перекрытия изготавливается сборным способом и изготавливается в строго контролируемой среде , поэтому она сопротивляется напряжению при изгибе.
    • Толщина этой сборной плиты составляет 12 см или 30 см. Это полностью зависит от пролета и нагрузки плиты.

    Также прочтите: Что такое плавающая плита| Строительство плавучих плит | Как построить плавающую плиту » вики полезно Преимущества и недостатки Плавающие плиты

    Краткое примечание

    Что такое плита

    Бетонная плита является общим конструктивным элементом современных зданий, состоящим из плоской горизонтальной поверхности из монолитного бетона.

    Плиты, армированные сталью, обычно толщиной от 100 до 500 мм , чаще всего используются для устройства полов и потолков , в то время как более тонкие глинобитные плиты могут использоваться для наружного мощения.

    Определение конструкции плиты

    Формованный слой из простого или армированного бетона, плоский, горизонтальный (или почти такой), обычно однородной, но иногда переменной толщины, поддерживаемой балками, колоннами, стенами, другими конструкциями или на земле

    Конструкция плиты

    • Глубина плиты зависит от изгибающего момента и критерий отклонения .
    • Для получения коэффициента модификации можно принять процентное содержание стали для сляба от 0,2 до 0,5%.
    • Эффективная глубина d двусторонних плит также может быть предполагается с использованием кл. 24.1, IS 456 при условии, что короткий пролет <3,5 м и класс нагрузки <3,5 кН/м.

    Как построить бетонную плиту

    • Шаг 1: Соберите каркас из бетонной плиты.
    • Шаг 2: Раскопайте территорию.
    • Шаг 3: Добавьте гравий.
    • Шаг 4: Замешайте бетон.
    • Шаг 5: Залейте бетонную подушку.
    • Шаг 6: Залейте бетон.
    • Шаг 7: Завершите бетонную подушку.

    Также прочтите: Определение поперечной силы и изгибающего момента | Что такое сила сдвига | Что такое изгибающий момент | Взаимосвязь между нагрузкой, поперечной силой и изгибающим моментом

    Что такое плита перекрытия

    Плита перекрытия  (также называемая плоской плитой или филигранной плитой) представляет собой железобетонную плиту с минимальной толщиной см.

    9Плита перекрытия 0550 выполнена в виде прочного и монолитного армированного бетонного пола с использованием монолитного бетона, заливаемого на строительной площадке.

    Типы перекрытий

    • #1. Односторонняя плита
    • #2. Балочная плита (ребристая)
    • №3. Двухсторонние плиты
    • №4. Плоские плиты
    • #5. Плоские пластины
    • #6. Вафельные плиты
    • #7. Пустотная плита
    • #8. Харди плита
    • #9. Плита пузырчатой ​​палубы
    • #10.Композитные плиты
    • #11. Сборные плиты

    Толщина бетонных плит

    Стандарт Бетон Пол Толщина плиты В жилом строительстве 4 дюйма с. от 5 до 6 дюймов Рекомендуется использовать , если бетон будет подвергаться случайным тяжелым нагрузкам, таким как дома на колесах или мусоровозы. Для подготовки основы вырезать уровень земли до нужной глубины , чтобы обеспечить толщину плиты .

    Минимальная толщина бетона

    Минимальная  рекомендуемая   толщина составляет от 25 до 50 мм (от 1 до 2 дюймов) для полностью связанного бетонного покрытия, уложенного на фундаментную плиту, практически без трещин13 и в бетон прочный, чистый и хорошего качества . Использование армирующей сетки из сварной проволоки обычно не гарантируется в этих условиях.

    Также прочитайте:  Что такое покрытие в бетоне | Прозрачное покрытие для балок, перекрытий, колонн, фундаментов

    Сборные бетонные плиты

    Сборные железобетонные плиты могут быть полезным дополнением к любому строительному проекту. Сборный железобетон  имеет преимущество перед традиционно производимыми плитами  , поскольку он заливается в контролируемой среде. Плиты изготавливаются путем заливки стандарт   бетон  в форму под условиями строгого контроля .

    Плиты перекрытий | WBDG — Руководство по проектированию всего здания

    Марка Постма, PE, Carl Walker, Inc.
    Пересмотрено председателями советов по ограждению зданий при содействии Ричарда Келехера, AIA, CSI, LEED AP и Кеннета Роко, AIA The Facade Group , LLC
    Также помогал Джадд Петерсон из Judd Allen Group

    Введение

    На этой странице
    • Введение
    • Описание
    • Основы
    • Приложения
    • Детали
    • Возникающие проблемы
    • Соответствующие нормы и стандарты
    • Дополнительные ресурсы

    Цокольный этаж в здании может быть просто монолитной бетонной плитой на уровне грунта с ограниченными конструктивными соображениями для структурной поддержки или функций контроля окружающей среды. Цокольный этаж также может состоять из глинобитной или конструкционной фундаментной плиты с гидроизоляционной и изнашиваемой плитой, а общая система предназначена для восприятия структурных гидростатических нагрузок и поддержания контролируемой среды. Плиты перекрытий часто являются источником утечки в здание, основной причиной которой является растрескивание плит из обычных бетонных материалов. Вопросы контроля выбросов почвенных газов, таких как радон, также могут иметь важное значение.

    Поскольку штраф за ремонт фундамента или плиты из-за нарушения гидроизоляции либо чрезвычайно дорог (до 7 раз превышает первоначальную стоимость гидроизоляции), либо практически невозможен после завершения строительства, лучше ошибиться осторожность при первоначальной установке. Подойдите к критическим областям, которые позже будут похоронены при строительстве, с крайним консерватизмом. Рекомендация состоит в том, чтобы повысить качество подхода на один уровень больше, чем предлагается в существующих отчетах о состоянии, то есть использовать материал более высокого качества и детализировать его с дополнительным усилением и мерами предосторожности с ремнями и подтяжками, применяемыми на каждом уровне предполагаемого риска.

    Описание

    В этом разделе дается конкретное описание материалов и систем, используемых в системах перекрытий. Описания и рекомендации приведены в следующих разделах:

    • Финишные напольные покрытия
    • Бетонная плита пола
    • Дренажные слои из заполнителя
    • Замедлитель парообразования под плитой
    • Гидроизоляционная мембрана
    • Защитная панель
    • Сборные дренажные слои

    Финишные напольные покрытия

    В зависимости от внутреннего пространства финишным напольным покрытием может быть сама открытая бетонная поверхность или различные напольные покрытия, такие как дерево, виниловые полы или ковролин. Многие клеи, используемые при укладке напольных покрытий, чувствительны к влаге, что требует использования водонепроницаемой системы или длительного времени высыхания, если используется полиизолятор.

    Бетонная плита перекрытия

    В типичных офисных помещениях сама бетонная плита перекрытия состоит из бетона толщиной от 4 до 6 дюймов, армированного одним слоем сварной проволочной сетки на средней глубине, за исключением случаев ниже уровня грунтовых вод, когда гидростатические восходящее давление, требующее более прочной конструкции.

    Замедлители парообразования под плитой или гидроизоляционная мембрана

    Замедлители парообразования под плитой могут включать полиэтиленовые листы, полиолефиновые листы, связанный полиэтилен высокой плотности и композитные листы из асфальта/полиэтилена или полимерно-битумные листы. Полиэтиленовые листы обычно имеют толщину 15 мил с проклеенными швами, краями и отверстиями. Пароизоляторы следует выбирать в соответствии с ASTM E 1745 и E 1993, а устанавливать и проверять в соответствии с ASTM E 1643. гидростатические давления. Глиняная плита может быть использована для облегчения установки пароизоляционных мембран и гидроизоляционных мембран. Глиняные плиты обычно представляют собой неармированные бетонные плиты размером от 2 до 3 дюймов с затирочной поверхностью. Они обеспечивают плоскую поверхность для мембран, которые затем полностью поддерживаются и с меньшей вероятностью будут проколоты последующими строительными работами.

    В качестве меры предосторожности всегда рекомендуется гидроизоляция шахты лифта независимо от состояния грунта.

    Капиллярный разделительный слой

    Капиллярный разделительный слой под плитами перекрытия обычно состоит из слоя гранулированного материала толщиной 6–8 дюймов (3/4 дюйма), зазоры которого распределены для увеличения скорости дренажа. Гранулированный материал служит разрывом капилляров и местом для «хранения» воды до тех пор, пока она не впитается обратно в окружающую почву.

    Основы

    На рис. 3 представлена ​​общая схема, характеризующая четыре функции, т. е. опора конструкции, контроль окружающей среды, отделка и распределение, поскольку они относятся к элементу ограждения нижнего уровня плит перекрытий.

    Рис. 3. Схема плиты перекрытия

    Четыре категории функций, т. е. опора конструкции, контроль окружающей среды, отделка и распределение, расширены в общих чертах для систем плит перекрытия.

    Несущие функции конструкции — Плита перекрытия ограждения здания ниже уровня земли должна быть рассчитана на то, чтобы выдерживать вертикальные нагрузки, направленные вниз, а также любые нагрузки грунта или гидростатического давления, направленные вверх.

    Вертикальные гравитационные нагрузки, направленные вниз, возникают из-за собственного веса плиты перекрытия и любых временных нагрузок от пребывания в помещении. Во многих более глубоких конструкциях плита перекрытия также может быть матовой фундаментной плитой, несущей значительные нагрузки на колонны и стены здания.

    Плиты перекрытий также могут выдерживать восходящие нагрузки грунта или гидростатического давления. Восходящее давление грунта может быть приложено к плите перекрытия в ситуациях, когда она действует как матовое основание, а точечные нагрузки здания на фундамент приводят к восходящему давлению на плиту перекрытия.

    В таких местах, как подвалы и пустующие подвальные помещения, опорный элемент конструкции с использованием бетонной плиты может не понадобиться. В этих областях, возможно, по-прежнему необходимо решать функции экологического контроля.

    Функции контроля окружающей среды — Внешняя среда, которой подвергается плита перекрытия, включает нагрузки контроля окружающей среды, такие как тепловая нагрузка, влажность, насекомые и почвенный газ. Внутренняя среда, которой подвергается плита перекрытия, включает нагрузки контроля окружающей среды, такие как тепловая нагрузка и влажность. Производительность системы перекрытий зависит от ее способности контролировать, регулировать и/или смягчать эти климатические нагрузки на внутреннюю часть плиты перекрытия до желаемого уровня.

    Как и в случае с системами фундаментных стен, контроль влажности, вероятно, является наиболее важной функцией контроля окружающей среды. Контроль влажности осуществляется в дренажно-барьерном подходе к проектированию. Для случаев с гидростатическим давлением от уровня грунтовых вод первый этап контроля влажности может быть выполнен с помощью насосных и дренажных систем для искусственного снижения естественного уровня грунтовых вод. Второй компонент системы контроля влажности включает слой капиллярного разрыва из гранулированного заполнителя под плитой перекрытия, чтобы создать зону для накопления и рассеивания влаги или ее откачивания или слива в выходную дренажную систему или систему отстойника. Во многих случаях плит перекрытий с низким уровнем грунтовых вод или в сухих условиях слой капиллярного разрыва гранулированного заполнителя (с выходным дренажем, если требуется) будет контролировать большую часть воды. Возможно, нет необходимости в активной насосной системе.

    Ключевой вопрос, который остается, заключается в том, следует ли предусмотреть водонепроницаемую мембрану или замедлитель пара под плитой пола. Замедлитель пара препятствует миграции пара в отсутствие гидростатического давления. Гидроизоляция противостоит как миграции пара, так и гидростатическому давлению. Как правило, замедлитель парообразования может быть устранен только на участках с хорошим дренажем, где уровень грунтовых вод находится значительно ниже поверхности плиты перекрытия, а использование отделки пола не влияет на миграцию пара. Однако большинство строительных норм и правил требуют установки пароизолятора между гранулированным дренажем и плитой перекрытия. Дополнительным преимуществом этого слоя является минимизация усадочных напряжений и образование трещин в плите перекрытия из-за снижения сопротивления усадке.

    Гидроизоляционные мембраны необходимы в ситуациях с гидростатическим давлением или во внутренних помещениях, чувствительных к влаге. Гидроизоляционные мембраны обычно наносят на глиняную плиту, отлитую на капиллярном разрыве гранулированного заполнителя, или на уплотненную землю. Защита гидроизоляционной мембраны от повреждений во время строительства имеет решающее значение. Защита обычно обеспечивается нанесением защитной плиты непосредственно на гидроизоляционную мембрану вскоре после установки мембраны. Детализация гидроизоляции на всех концах и проходках имеет решающее значение. Гидроизоляция верхней стороны плит перекрытия не рекомендуется ни при каких обстоятельствах.

    Другие условия нагрузки окружающей среды могут включать почвенный газ, такой как радон. Миграцию почвенного газа во внутреннюю среду можно контролировать за счет надлежащего использования и детализации пароизоляции полиэтиленового типа или гидроизоляционной мембраны. Надлежащие нахлесты, защита во время строительства и внимание к деталям на всех концах, краях и проходах имеют решающее значение для полного контроля миграции почвенного газа.

    Функции отделки — Единственная отделка напольных систем — это внутреннее пространство. Эта отделка зависит от внутреннего использования, будь то контролируемая офисная среда или неконтролируемая парковка. Типичные системы отделки могут включать ковер, плитку или приклеенный пол. Надлежащий контроль нагрузки миграции паров имеет решающее значение при укладке плитки или наклеенных полов, где требуется надлежащая адгезия. В некоторых случаях, таких как внутренняя парковка или складское помещение, внутренняя отделка представляет собой просто внутреннюю поверхность бетонной плиты пола. В других случаях, например, в подвалах, отделкой может быть пароизоляция.

    Функции распределения — Плита перекрытия может содержать системы распределения, такие как электрические фидеры, электронные кабелепроводы, механические трубопроводы или системы отопления.

    Применение

    Существует два основных типа деталей цокольного этажа, различающихся требованиями внутреннего пространства и внешней среды:

    • Плита цокольного этажа — типичная система
    • Плита цоколя — водонепроницаемая система

    Плита цоколя — типичная система

    Типичная плита базового перекрытия, критерии проектирования которой включают контроль проникновения водяного пара во внутреннее пространство, но не касается гидроизоляции базового перекрытия из-за нагрузок гидростатического давления, может называться несовершенной барьерной системой. Компоненты системы включают в себя хорошо уплотненную, но хорошо дренирующую капиллярную систему разрыва гранулированного заполнителя, расположенную непосредственно на не выкопанном, ненарушенном грунте. Система капиллярного разрыва гранулированного заполнителя обеспечивает область сбора влаги для накопления и рассеивания, а также надежную опору для нагрузки плит. Замедлитель парообразования (см. Описание выше) помещается между гранулированной дренажной системой и бетонной плитой, чтобы свести к минимуму проникновение паров влаги или почвенных газов в занимаемое пространство. Бетонная плита перекрытия сама по себе обеспечивает структурную опору для нагрузок на пол и подходящую опору для напольных покрытий и отделки.

    Плита цокольного этажа — водонепроницаемая система

    Типичная плита цокольного этажа, критерии проектирования которой включают контроль миграции влаги и проникновения водяного пара во внутреннее пространство, может называться водонепроницаемой системой. Компоненты системы включают в себя хорошо уплотненную, но хорошо дренирующую капиллярную систему разрыва гранулированного заполнителя, расположенную непосредственно на не выкопанном, ненарушенном грунте. Система капиллярного разрыва гранулированного заполнителя обеспечивает область сбора влаги для накопления и рассеивания, а также надежную опору для нагрузки плит. Чтобы обеспечить прочный базовый материал, на который наносится гидроизоляционная мембрана, предусмотрена глиняная плита или слой уплотненной земли. В некоторых случаях при значительном гидростатическом давлении или для компенсации строительных нагрузок вместо глинобитной плиты используется матовая фундаментная плита. Затем гидроизоляция наносится непосредственно на фундаментную плиту мата и защищается защитной плитой. В этом случае поверх защищаемой гидроизоляционной системы заливается изнашиваемая плита перекрытия.

    Проемы и кромки ниже уровня земли

    Общий элемент, который является общим для всех зданий, но часто не полностью детализируется или не учитывается при проектировании, — это проходы и кромки. Эти проходы представляют собой любые отверстия в плитах перекрытия, которые обеспечивают проход для проникновения влаги в здание. Проходки для канализационных труб, проходки для ввода водопровода, сливные лотки в плите пола или рукава для электричества, газа или связи — все это обычные проходки, обычно со своей собственной конструкцией или подробными характеристиками. Эти характеристики, однако, оставляют желать лучшего в отношении герметизации и гидроизоляции. Проходки также могут стать довольно экзотическими, например, паровые проходы или другие элементы, требующие специальной обработки. Края плит также необходимо сделать паронепроницаемыми/водонепроницаемыми.

    Когда поднимающиеся уровни грунтовых вод часто соприкасаются с нижней частью плиты на уклоне, может потребоваться рассмотреть возможность установки системы дренажных плит либо из параллельных перфорированных дренажных труб, либо из сетки таких труб для отвода поднимающейся воды и поддержания уровень грунтовых вод ниже плиты на уровне грунта путем откачки отстойника дренажной плитки от здания.

    Изолирующие и компенсационные швы

    Изолирующие швы компенсируют незначительные смещения между структурными элементами и/или приспособлениями, которые проникают сквозь них или вокруг них. Как первичное, так и резервное уплотнение эффективно уменьшают утечку. Поднятие профиля плиты также работает хорошо. Как и в случае с деформационными швами, также очень эффективна детализация бетонных уклонов или уклонов в изоляционных швах для предотвращения прямого накопления любой переходной влаги. В процессе проектирования следует учитывать те же правила, касающиеся материала дренажной решетки или продолжения пути потока от стыков до водосборных бассейнов.

    Общее основное правило, применимое к обеспечению отсутствия утечек в системах герметизации швов, заключается в том, чтобы быть уверенным в том, что системы отвода влаги или дренажа правильно установлены и подключены к слоям основания. Устранение возможности образования напора воды на всех системах стыкового уплотнения считается основной функцией систем субдренажа.

    Механические напольные стоки и насосные системы

    Напольные трапы в плитах перекрытия требуют соответствующей конструкции для обратных клапанов или специальной обработки для пропускной способности в зависимости от использования конструкции. Там, где установлены дренажные насосы, необходимы специальные обратные клапаны или обратные клапаны для предотвращения обратного потока. Применение или установка насосных агрегатов и некоторых отстойников требует надлежащей координации и эффективной обработки системы сброса, чтобы избежать утечек через механические проникновения.

    Сведения

    Следующие сведения можно загрузить в формате DWG или просмотреть в Интернете в формате DWF™ (Design Web Format™) или Adobe Acrobat PDF, щелкнув соответствующий формат справа от названия чертежа.

    Детали, связанные с этим разделом BEDG по WBDG, были разработаны комитетом и предназначены исключительно для иллюстрации общих концепций проектирования и строительства. Надлежащее использование и применение концепций, проиллюстрированных в этих деталях, будет варьироваться в зависимости от соображений производительности и условий окружающей среды, уникальных для каждого проекта, и, следовательно, не отражает окончательное мнение или рекомендацию автора каждого раздела или членов комитета, ответственных за разработку. ВБДГ.

    Детали, графики и сопутствующая информация, показанные в деталях, предназначены только для иллюстрации основных концепций и принципов проектирования и должны рассматриваться вместе с соответствующими описательными разделами Руководства по проектированию всего здания (WBDG). Содержащаяся в нем информация не предназначена для фактического строительства и подлежит пересмотру в зависимости от изменений и/или уточнений местных, государственных и национальных строительных норм, новых технологий ограждающих конструкций, а также достижений в исследованиях и понимании механизмов разрушения ограждений зданий.

    Подземная плита — водонепроницаемая система (деталь 1.3.2)
