Виды плит перекрытия и их особенности

При возведении объектов различного назначения широко используются различные виды плит перекрытия. Они отличаются по исполнению и геометрическим параметрам. Чтобы не ошибиться, стоит познакомиться с основными разновидностями. Это позволит сделать выбор в пользу наиболее подходящего типа, исходя из назначения возводимого строения, его конфигурации, постоянной и переменной эксплуатационной нагрузки.

Что представляют собой плиты перекрытия?

Независимо от вида, плиты перекрытий представляют собой железобетонные изделия, изготавливаемые в заводских условиях и используемые для формирования горизонтальных несущих конструкций. Они позволяют разделить возводимое строение на отдельные этажи. В процессе эксплуатации воспринимают нагрузку, распределяют ее и передают на несущие элементы. Благодаря их наличию обеспечивается достаточная жесткость возводимого дома.

Классификация и маркировка плит

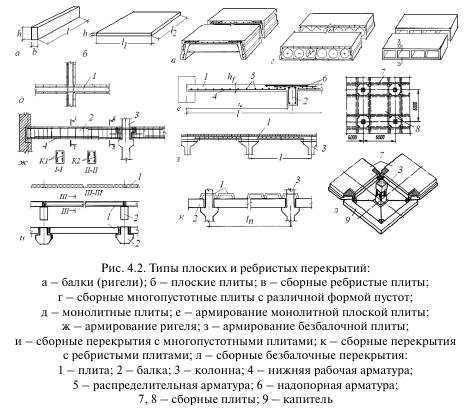

Для начала стоит разобраться, какие бывают бетонные плиты перекрытия. От этого зависит порядок монтажа и ряд других требований. Железобетонные изделия принято делить на:

Сплошные, или монолитные. Этот вид плит перекрытия выполняется плоским с постоянным сечением. Верхняя поверхность идеально подходит для формирования чернового пола. Нижняя используется в качестве потолка и уже полностью готова под покраску. В процессе эксплуатации могут опираться всему контуру, а не только по двум сторонам. Востребованы при возведении высотных строений. Обладают высокой несущей способностью при низком коэффициенте шумоизоляции и большом весе.
Пустотные. Внутри данного вида плит перекрытия имеются воздушные полости, позволяющие обеспечить достаточный уровень звуко- и теплоизоляции. Характеристики изделия напрямую зависят от геометрических параметров формируемых полостей. В зависимости от их размера меняется вес готовой конструкции, ее коэффициент звуко- и теплопроводности, а также прочностные характеристики. Широко используются при строительстве зданий из различных материалов.

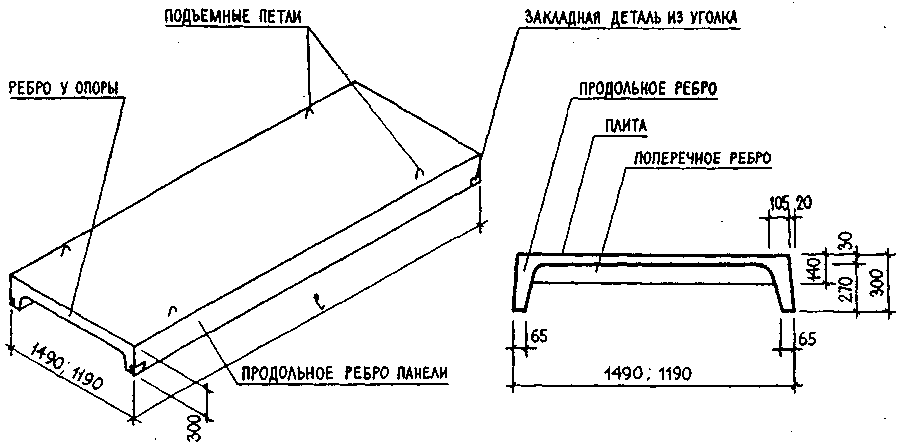

Ребристые. Данный вид плит перекрытий рассчитан на достаточно большую эксплуатационную нагрузку. У них имеются ребра жесткости, существенно повышающие прочностные свойства по сравнению с пустотными и сплошными аналогами. Используемые для армирования пруты подвергаются предварительному напряжению. Востребованы при строительстве зданий общественного и промышленного назначения, предполагающих использование каркасных конструкций. Производители предлагают всего три типоразмера ребристых моделей. При длине 5650 мм их ширина может быть 2985, 1485, 935 мм у П1, П2 и П3 соответственно. Толщина ЖБИ, изготовленного по ГОСТ, составляет 300 мм. Если производство осуществляется по техническим условиям ТУ, поперечный размер увеличивается до 400 мм. При одинаковых габаритных размерах вес изделий может отличаться. Все зависит от вида и плотности бетона, который использовался при производстве перекрытий.

Существующие виды плит перекрытий отличаются между собой по характеристикам и исполнению. Для удобства пользователя производители наносят на готовые ЖБИ маркировку, позволяющую получить всю необходимую информацию. Она представляет собой набор букв и цифр, значение которых позволяют точно определить актуальные для строительства данные.

Маркировка обычно начинается с буквенного обозначения, указывающего на вид плит перекрытия. Для обозначения монолитных используют буквы П, ПП, ПТС. Сплошные ребристые обозначают ПГ, ПР. Если предусматриваются проемы для вентиляции, используется маркировка ПВ. Изделия с отверстиями с фонарями маркируют ПС, ПФ. Ребристые для легкосбрасываемой кровли обозначаются ПЛ.

После букв в маркировке идут цифры, которые указывают на геометрические параметры: длину и ширину. Размерность указывается в дециметрах. Приведенный размер отличается от реального на 20 мм. Так, если первое число в маркировке 42, это означает, что длина равно 42 дм. На самом деле длина железобетонного изделия составляет 4180 мм. При указании в маркировке ширины также используется дециметры. Реальные параметры отличаются от нормируемых на 10 мм.

После геометрических параметров определенного вида плит перекрытий в маркировке следует допустимая нагрузка. Она приводится в центнерах на квадрат. Если модель со стандартными параметрами не способна справиться с эксплуатационной нагрузкой, возможно использование ЖБИ с повышенной нагрузкой.

В самом конце также могут присутствовать буквенные обозначения:

AtV, указывающее на использование усиленной арматуры при производстве данного виды плит перекрытия. В некоторых случаях производитель указывает на конкретные типы армирующих элементов, которые использовались в процессе производства.
А. Модель поставляется с уплотняющими вкладышами на торцах.
Т. Требуемая прочность достигается за счет использования тяжелого бетона.

Кроме перечисленных данных на боковых поверхностях некоторых видов плит перекрытия может приводится и другая информация. Ее можно условно разделить три блока:

Основной. Содержит сведения о марке выбранного изделия, товарном знаке производителя, приводится его наименование, ставится штамп о прохождении техконтроля.
Информационный. Отражает массу изделия и дату, когда оно было произведено.
Монтажный. По нему можно определить, где находится верх данного вида плит перекрытия, в каких местах должны располагаться опоры и строповка. Приводятся данные об установочных рисках.

Разновидности плит

По конструктивному исполнению существующие разновидности можно разделить на:

Монолитные. Не имеют пустот внутри.

Сборные железобетонные.

Монолитное изделие заливается на строительной площадке. Его формируют в следующей последовательности:

монтируется опалубка;
устанавливается армирующий каркас;
заливается бетонная смесь с подходящими прочностными характеристиками.

Данный вид плит перекрытий используется в том случае, когда у возводимого дома имеется каркас, формируемый с использованием монолитного бетона. Возможно использование сборного каркаса.

Данная разновидность позволяет:

Оптимизировать затраты на закупку материала, так как конструкция формируется непосредственно на строительной площадке. Если достаточно точно рассчитать объем изготавливаемого элемента, можно закупить бетонную смесь в требуемом количестве.
Сформировать надежную и герметичную конструкцию, не имеющую швов. Последние часто являются концентраторами напряжений, начиная с которых разрушаются ЖБИ.
Обеспечить продолжительный срок службы возводимого строения.

Из недостатков следует отметить

Сезонность изготовления. В холодное время года формование монолитного вида плит перекрытий затруднено либо обходится дорого.
Трудоемкость формования и увеличение сроков строительства, так как приходится ждать, пока залитая бетонная смесь наберет необходимую конструктивную прочность.
Повышенные требования к квалификации и опыту исполнителей и используемых материалов. Это бывает достаточно сложно обеспечить в условиях строительной площадки.

Сборные изготавливаются в заводских условиях. Технология производства прописана в нормативных документах. Их геометрические параметры и эксплуатационные характеристики строго регламентированы. Данный вид плит перекрытий изготавливается на ЖБК и ЖБИ. Здесь он набирает достаточную прочность. Полностью готовый конструктивный элемент доставляется на строительную площадку и монтируется.

Полностью отвечающие нормативным требованиям изделия имеют небольшой недостаток, которым является незначительный перерасход рабочей смеси. Кроме того, по сравнению с монолитными аналогами они получаются менее жесткими. А потому действующие усилия должны быть намного ниже. Однако перечисленные недостатки данного вида плит перекрытий полностью перекрываются их достоинствами:

стабильность прочностных характеристик, которые можно обеспечить только в заводских условиях;
сокращение сроков выполнения монтажных работ, так как отпадает необходимость в ожидании застывания бетонной смеси;
возможность круглогодичного строительства без существенного увеличения затрат;
большой ассортимент.

На сайтах заводов-изготовителей можно увидеть фото выпускаемых видов плит перекрытий и их отличительные особенности. Это позволяет подобрать готовый элемент с учетом геометрических параметров возводимого строения. В результате формируется горизонтальная поверхность. Свободное пространство может быть залито непосредственно на строительной площадке.

Отличительные особенности

Процесс производства ЖБИ может отличаться. Существующие виды плит перекрытий серий ПБ и ПК имеют ряд отличительных особенностей. К таковым относят:

Разную технологию изготовления. Для формообразования ПБ используется безопалубочная технология. Серия ПК получается в результате опалубочного формования.
Ограничения по длине. Использование безопалубочной технологии при производстве первого вида плит перекрытий позволяет обеспечить максимальную длину до 10,8 м. При заливке в опалубку максимальная длина ограничивается 7,2 м.
Несущая способность. Во многом зависит от используемого при производстве сырья. ПБ способны выдержать 300 – 1600 кг/м2. У стандартных ПК предельная нагрузка 800 кг/м2. При изготовлении по спецзаказу предельное значение увеличивается до 1250 кг/м2.
Состояние поверхности. Идеально гладкая поверхность ПБ с минимальным количеством механических повреждений значительно упрощает последующее выполнение отделочных работ. Использование металлической опалубки при формовании ПК значительно ухудшает качество поверхностного слоя. Как следствие, в последующем приходится предусматривать дополнительные операции для достижения желаемого качества поверхностного слоя.
Порядок армирования. Для обеспечения достаточно уровня прочностных свойств используют арматуру. В тех видах плит перекрытий, длина которых не превышает 4,2 м, в качестве усиливающего элемента используется арматурная сетка. При больших габаритах для нижнего армирования используется предварительно напряженная арматура.
Резка. Формообразование элементов нужного типоразмера осуществляется в заводских условиях. Резка на строительной площадке не рекомендуется.
Марка бетона. У каждого вида плит перекрытий она своя. Если для ПБ используется марка М400 – М500, то для ПК применяется М200 – М400.

Расчет количества плит и их размеров

Характеристики и размеры плит перекрытия могут существенно отличаться. Как правило, требуемая разновидность и геометрические параметры определяются на этапе проектирования дома. Чаще всего планировка будущего здания подгоняется под стандартные параметры. Если же по каким-то причинам этого сделано не было, надо будет произвести расчет выбранного вида плит перекрытий самостоятельно, учтя ряд особенностей:

Длина рассчитывается с учетом расстояния между противоположными стенами. К найденному значению прибавляется двойная глубина опирания для получения промежуточного значения.
Для удобства расчетов производят раскладку на листе, прочерчивая каждую деталь в масштабе. При этом обязательно соотносится расстояние между несущими стенками и доступная ширина.

Для заделки швов между уложенными железобетонными изделиями используется цементно-песчаный раствор. Если зазор получается достаточно большим, используется цемент. Если не удается сформировать поверхность из ЖБИ со стандартными габаритами, в этом случае можно прибегнуть к монолитной заливке, чтобы полностью заполнить свободное пространство. При этом обязательно выполняется предварительно армирование для обеспечения необходимой прочности, жесткости конструкции. Таким образом удается сформировать горизонтальную поверхность из стандартного вида плит перекрытий в здании с нестандартной конфигурацией.

Типы железобетонных плит перекрытия. Какие виды и размеры бывают?

Без плит перекрытия не обходится ни одно строительство. Эти конструктивные элементы отделяют этажи друг от друга, их используют для любых горизонтальных перекрытий. Кроме того, плиты принимают на себя вертикальную нагрузку и равномерно распределяют её по опорам.

Читайте в статье, какие бывают плиты перекрытия, как разобраться в их маркировках и выбрать подходящий типоразмер.

Типы плит перекрытия

Для монтажа кровли или межэтажных перекрытий используются разные виды ЖБИ. Всего выделяют три типа железобетонных плит перекрытия:

• пустотные;

• ребристые;

• монолитные.

Пустотные плиты в основном используют при монтаже перекрытий между этажами. Их основная особенность — круглые или грушевидные сквозные отверстия, которые проходят вдоль конструкции. Благодаря им у изделия сравнительно небольшой вес при отличной прочности. Кроме того, пустоты можно использовать для прокладки коммуникаций.

Ещё один тип плит перекрытия — ребристые. Их чаще всего применяют для создания кровли, а также технических сооружений: складов, ангаров, гаражей. Особенность панелей — наличие рёбер жёсткости, что придаёт конструкции дополнительную прочность. Благодаря этому перекрытия могут выдерживать повышенные нагрузки.

Монолитные плиты — самый прочный вид изделий, они представляют собой сплошные железобетонные конструкции. Монолитные блоки используют при строительстве многоэтажных зданий, где нагрузки на горизонтальные плоскости очень большие.

Какие размеры плит перекрытия бывают

Размеры железобетонных панелей стандартизированы и регулируются ГОСТом 26434-2015. Согласно документам:

• Однослойные изделия толщиной 12 см выпускаются длиной 3 и 3,6 метра, шириной от 4,8 до 6,6 метров.

• Плиты перекрытия толщиной 16 см бывают 2,4, 3, 3,6 и 6 метров в длину. Ширина колеблется от 1,2 до 6 метров.

• У пустотных типов 1ПК и 2ПК толщина составляет 22 см, длина — от 2,4 до 9 метров, ширина — от 1 до 3,6 метров.

Разобраться с габаритами не так сложно. Они отражены в маркировке и идут сразу после буквенного обозначения типа изделий. Первая цифра — это длина, вторая — ширина. Например, маркировка «1ПК 24.10» означает, что длина изделия 24 дециметра (2,4 м), ширина — 10 дециметров (1 м). Толщина изделий всегда стандартная для определённого типа железобетонных плит перекрытия.

Разбираемся в маркировках

С маркировками мы уже начали знакомиться в предыдущем пункте, когда говорили о размерах. Буквы и цифры призваны дать максимум информации о конкретном изделии.

Первые буквы в маркировке обозначают тип панели:

• П — плита сплошная;

• ПК — плита многопустотная;

• ПНО — облегчённый вариант конструкции;

• ПБ — пустотные панели безопалубочного формования;

• ПП — ребристая перенапряжённая плита;

• ПГ, ПР — ребристая конструкция с ненапрягаемой арматурой;

• ПВ — ребристые ЖБИ с отверстиями в потолке.

Стоящие перед буквами цифры показывают стандартные характеристики для каждого вида ЖБИ. Например, 1П означает, что толщина панели составит 12 см, 2П — 16 см. Маркировка «1ПК» показывает, что диаметр пустот равен 15,9 см, «2ПК» — 14 см.

Разберём подробно, что означает маркировка «1ПК 45.30»:

• 1 — изделие толщиной 22 см с пустотами 15,9 см в диаметре;

• ПК — плита круглопустотная;

• 45 — конструкция длиной 4,5 метра;

• 30 — ширина равна 3 метра.

Иногда в индексе есть дополнительные буквы. «Т» означает, что конструкция предназначена для опирания по трём сторонам, «К» — по четырём.

Сферы использования железобетонных плит перекрытия

Плиты перекрытия необходимы при строительстве жилых зданий, промышленных объектов, а также небольших технических сооружений, например, гаражей. Основная задача таких ЖБИ — отделять один этаж от другого, а также разграничивать крышу, подвал.
Какие виды плит перекрытия бывают, исходя из их назначения:

• межэтажные;

• цокольные;

• подвальные;

• чердачные.

Элементы перекрытия принимают на себя вертикальную нагрузку и равномерно распределяют её в горизонтальной плоскости, передавая её на стены, колонны. Кроме этого, панели обеспечивают тепло- и шумоизоляцию помещений.

Выводы

Теперь вы знаете, какие бывают плиты перекрытия, а также о чём говорит их маркировка. Можно подобрать такой тип и размер изделий, которые оптимально подойдут для строительства именно вашего дома или коттеджа.

Заказать ЖБИ, включая плиты перекрытия колодца, можно напрямую у завода железобетонных конструкций «ПроТехСтрой». Так вы сэкономите на услугах посредников, но не на качестве. Наша компания придерживается актуальных норм и требований, поэтому мы гарантируем, что вся продукция завода соответствует государственным стандартам.

Кроме того, мы готовы организовать транспортировку железобетонных изделий в пределах России. Звоните, и мы поможем рассчитать нужное количество плит перекрытия!

Плита перекрытия — Проектирование зданий

Мы используем файлы cookie, чтобы обеспечить вам максимально удобные условия пользования нашим веб-сайтом. Вы можете узнать о наших файлах cookie и о том, как отключить файлы cookie, в нашей Политике конфиденциальности. Если вы продолжите использовать этот веб-сайт без отключения файлов cookie, мы будем считать, что вы довольны их получением. Закрывать.

Редактировать эту статью

Последняя редакция 18 января 2021

См.
полная история

Термин «плита перекрытия » обычно относится к полу, который был сформирован с использованием бетона (и, как правило, стальной арматуры) и может являться частью конструкции здания. Он может образовывать пол подвала, на уровне земли или на верхних уровнях. Обычно он армируется либо арматурой, либо стальной фиброй, и может быть изготовлен на месте или изготовлен заранее. Пол, сделанный из дерева или другого материала, не относится к категории 9.0011 плита перекрытия .

Бетонные плиты, образующие цокольный этаж здания, могут опираться либо на балки (называемые подвесными плитами), либо опираться непосредственно на основание (например, с помощью жесткого сердечника), называемые «опорными плитами».

Когда бетонная плита является частью конструкции крыши здания, ее обычно называют «кровельной плитой».

Термин « плита перекрытия » относится к готовому результату, но способов его достижения множество, а это означает, что существуют различные типы конструкций плит перекрытия. Важным моментом является то, что его можно назвать « плита перекрытия ‘, независимо от ее формы и включения в нее других материалов.

Плита перекрытия может быть:

Горизонтальная плоская бетонная конструкция (обычно минимальной толщины 100 мм), поддерживаемая с двух или более сторон бетонными или стальными балками. Нижняя сторона уложенного бетона (если это верхний этаж) будет видна, если смотреть с нижнего этажа, и на ней могут быть следы опалубки (или опалубки), которая использовалась для обеспечения временной поддержки.
Горизонтальная плоская бетонная плита, поддерживаемая профилированными стальными ребристыми листами (настилом). Сталь обеспечивает армирование, а также временную и постоянную поддержку бетона. При взгляде снизу виден стальной потолок (или софит), в котором могут быть углубления для ангаров, поддерживающих воздуховоды и другие коммуникации. Такие плиты часто называют «композитными», поскольку результирующая структурная эффективность плиты перекрытия выше, чем суммарная эффективность стали и бетона.
Вафельная плита образуется при заливке бетоном ряда пластиковых опалубок, в результате чего на нижней стороне плиты образуется форма в виде ящика для яиц (наподобие вафли). Хотя такие конструкции обычно могут иметь толщину 500 мм и более, полые области делают конструкцию более легкой, экономичной и более структурно эффективной.
Горизонтальная плоская бетонная верхняя часть, которая была залита на месте поверх балки и блочного основания или конструкции с полыми ребрами, которая включает арматуру.
Сборная бетонная плита, поддерживаемая стальным каркасом (особенно в высотном здании).

Для получения дополнительной информации о различных типах плит перекрытий и прочитайте статью о бетонных плитах в зданиях.

Фундаменты зданий.
Монолитный бетон.
Ячеистый ростверк.
Бетон.
Бетонные плиты в зданиях.
Палуба.
Полы в жилых помещениях: Часть 1: Конструкция, изоляция и гидроизоляция.
Готовый уровень пола.
Плавающие полы в зданиях.
Фундаменты.
Подложка фундамента.
Эластичный пол.
Резиновое напольное покрытие.
Ленточный фундамент.
Черный пол.
Типы пола.
Типы ростверка.

Доля
Добавить комментарий
Отправьте нам отзыв

Что такое строительство плит | Типы дизайна плит | Что такое плита перекрытия | Типы плит перекрытия | Бетонные плиты толщиной

Важный момент

Знакомство с конструкцией плит

Бетонная плита представляет собой горизонтальную поверхность жилого или коммерческого здания, фабрики, квартиры и т. д.
Толщина армированной сталью плиты составляет около 100-500 мм . Эти типы плит используются для потолков и полов.
Менее тонкие плиты используются для устройства наружного мощения .
Иногда в жилом или коммерческом здании толстая бетонная плита сооружается непосредственно в основании . Эти типы плит обычно классифицируются под номером как опорные плиты под номером .

Также читайте: Лестница для рыбы | Что такое рыбная лестница | Типы рыбной лестницы | Рыболовные лестницы в плотинах

Что такое плитная конструкция?

Процесс изготовления плиты следующий. Это-

Подготовка опалубки
Подготовка основания плит
Арматурная партия
Заливка, компактная и бетонная отделка
Отверждение бетона и снятие опалубки

№1. Подготовьте опалубку

Опалубка является каркасом для бетонной плиты , и необходимо проверить размеры в соответствии со строительным планом, чтобы правильно установить опалубку .
Опалубка требует правильного размещения, чтобы выдерживать значительную нагрузку бетона , утечки и другие необходимые требования.
Высота опалубки должна быть на уровне верхней части бетонной плиты, чтобы отделка поверхности соответствовала верхней части опалубки .

#2. Подготовка основания плиты

Очень важно правильно установить основу плиты, поскольку вся плита опирается на нее в исходном состоянии.
Дорожное покрытие подходит для основания плитного основания.

Также прочтите: Что такое вафельная плита| Детали вафельной плиты | Преимущества и недостатки вафельной плиты | Дизайн вафельной плиты | Строительство вафельной плиты

№3. Установка арматуры

Армирование предотвращает растрескивание плиты , коробление и обрушение. Он полностью несет прочность на растяжение конструкции.

#4. Заливка, уплотнение и отделка бетоном

Это хорошо для использования готовой бетонной смеси , но все время мы не можем использовать готовую бетонную смесь.
После заливки бетона необходимо произвести вибрацию для уплотнения.

#5. Отверждение бетона и снятие опалубки

Отверждение бетонной плиты водой около семи дней . Если мы используем распыление, то мы должны распылять два раза в день.
Через 24 часа заливки бетона опалубку можно снять полностью, но мы избегаем больших нагрузок до семи дней.

Также прочтите: разница между односторонней и двухсторонней плитой | Что такое плита

Типы конструкции плиты

Доступны типы конструкции плиты —

Несущая плита основания
Подвесная плита
Неармированная плита
Глиняная плита
Односторонняя плита
Двусторонняя плита

Также прочтите: Проектирование односторонней и двусторонней плиты шаг за шагом

#1.

Наземная несущая плита

Наземная несущая плита в основном используется в жилых или коммерческих зданиях для пола . Этот тип плит также известен как « наземный » или « плита наземный ».
Для этого типа плиты необходимо строить в соответствии с состоянием почвы, потому что некоторые динамические основания создают трещины.
Грунтовая несущая плита требует надлежащего отверждения , чтобы набрать достаточную прочность.

#2. Подвесная плита

При проектировании гофрированной плиты бетон заливается в стальной лоток . Это увеличивает силу и предотвращает изгиб под собственным весом.
В случае оребренной плиты она приобретает большую прочность в одном направлении. Это достигается с помощью бетонных балок , несущих нагрузку между опорами или колоннами, и более тонких цельных ребер в перпендикулярном направлении.
В вафельной плите она обеспечивает достаточную прочность в обоих направлениях за счет сегмента матрицы под плитой.

#3. Неармированная плита

Неармированная плита также известна как плоская плита . Здесь армирование не используется; поэтому вся нагрузка на плиту приходится на бетон.
Нагрузка должна быть в пределах предела прочности бетона на изгиб для предотвращения трещин .

#4. Глиняная плита

Глиняные плиты тоньше, чем подвесные плиты или опорные плиты; он также известен как крысиная плита .
Глиняная плита не содержит армирования, поэтому она экономична и проста в изготовлении.
Иногда крупный заполнитель используется в месте грязи.

#5. Односторонняя плита

Односторонняя плита имеет резистентную к моменту арматуру только в более коротком направлении . В этом типе плиты более длинное направление будет незначительным.

Односторонняя армированная плита может быть прочнее двухсторонней неармированной плиты, поскольку это зависит от типа нагрузки .

Для сооружения односторонней плиты действуют одни факторы, это-

Расчет нагрузки
Изгибающий момент Расчет
Эффективная глубина изгиба
Основная сталь
Эффективная сталь
Проверка прогиба
Длина проявления Проверка
Проверка на сдвиг

#6. Двухсторонняя плита

Двухсторонняя плита имеет армирование, устойчивое к моменту, в в обоих направлениях, т.е. в более длинном и более коротком направлении.
Плиты данного типа могут выдерживать большую нагрузку, вибрацию и т. д.
Для построения двусторонней плиты главное учесть, что lx: ly< 2 , где lx — s меньший пролет , а ly — больший пролет.

Также прочтите: Как спроектировать конструкцию здания/дома шаг за шагом, часть 3 (проектирование балки перекрытий)

Что такое плита перекрытия?

Плита перекрытия действует как пол, построенный из бетона , который является одним из наиболее важных компонентов здания.
Плита перекрытия образует пол подвала здания или действует как крыша . Сооружается на месте с помощью стальной арматуры или из готовых сборных материалов .
Те полы, которые сделаны из дерева или других материалов, не относящихся к , называются плитами перекрытия.
Иногда плиты перекрытий поддерживаются балками, а затем сооружаются в крыше здания, тогда это называется плитой крыши.

Также прочтите: Как рассчитать количество стальной плиты по чертежу | BBS плиты

Типы плиты перекрытия

Первый тип плиты представляет собой плоскую бетонную плиту , которая обычно имеет толщину 100 мм . Он поддерживается двумя или более сторонами бетонной балки или стальной балки .
Второй тип плиты также представляет собой плоскую бетонную плиту , опирающуюся на стальные ребра . Сталь обеспечивает временную и постоянную поддержку бетона, стальной потолок наблюдается с нижней стороны плиты .
Вафельная плита — третий тип плиты. В этом типе бетон заливается рядом с пластиком; это приводит к стилю ящика для яиц. Толщина плиты этого типа составляет 500 мм или более .

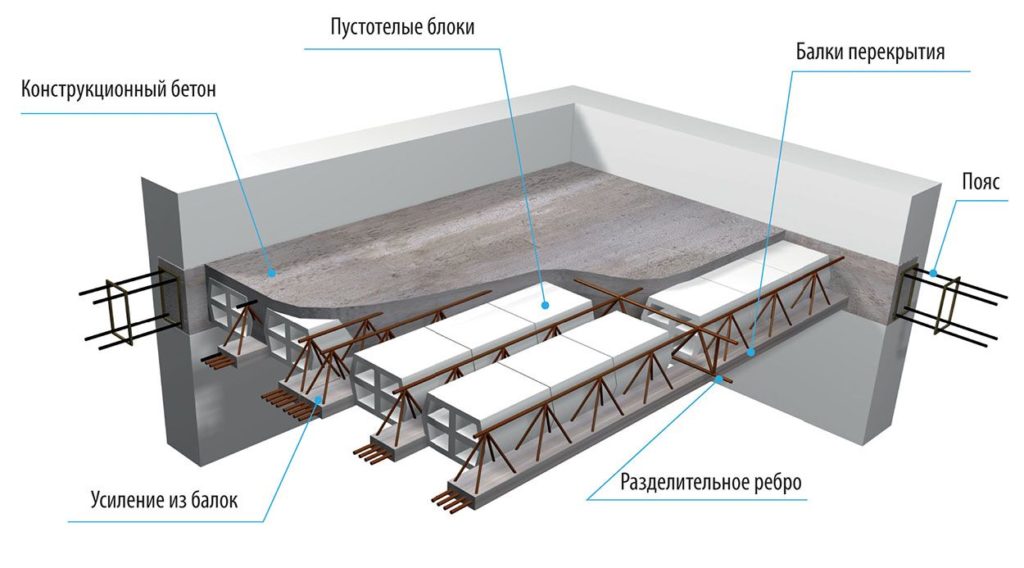

Бетонные плиты на месте поверх 9Балка 0011 и блок со стальной арматурой — другой тип.
Последний тип пола плита представляет собой сборную бетонную плиту.

Также прочтите: Как выполнить расчет нагрузки на колонну, балку, стену и плиту , пролет плиты , расчетная нагрузка.
Минимальная толщина бетонной плиты около 4 дюйма , но не меньше, чем в соответствии со стандартным кодом , но толщина плиты полностью зависит от расчетной нагрузки и пролета плиты.
С другой стороны, бетонная смесь марки также очень важна для толщины плиты.
В основном фактическую толщину плиты нужно узнать по конструкции плиты и по Графику гибки стержней (BBS).
Также прочтите: Что такое перекрытая балка / скрытая балка / скрытая балка | Преимущество и недостаток
Сборные бетонные плиты
Сборные бетонные плиты изготавливаются на заводе и транспортируются на площадку , и они готовы к использованию.
Эта плита изготовлена по процедуре предварительного или постнапряжения .
Сборная плита имеет больше преимуществ, потому что она изготовлена с более контролируемая среда, чем обычная плита.
Плиты изготавливаются путем заливки бетона в форму в условиях под строгим контролем .
Сборные железобетонные плиты также используются в промышленном и административном здании .
Также прочтите: Что такое покрытие в бетоне | Прозрачное покрытие в балках, перекрытиях, колоннах, фундаментах
Преимущества сборных плит
Бетонные плиты предлагают широкий спектр преимуществ, от первоначального проекта до давняя структура и дизайн.
Сборные железобетонные плиты изготавливаются в контролируемой среде, поэтому бетон, который используется для строительства, очень хорош; по этой причине растрескивание обычно не развивается.
Температурные и погодные воздействия не влияют на данный тип плит.
Сборная железобетонная плита достаточно прочная и долговечная, поэтому ее использование вместо бетонной плиты c более прочное и стабильное.
Эта плита выдерживает как растяжение, так и сжатие по стандарту .
Эта плита обладает хорошей термостойкостью.
Также прочтите: Что такое затонувшая плита | Преимущества и недостатки Утопленная плита
Бетонная плита перекрытия
Плита перекрытия представляет собой железобетонную плиту толщиной около 5-6 см. Иногда может быть 7 см, зависит от кожуха арматуры . Это также называется пластинчатой плитой.
Иногда плита перекрытия изготавливается сборным способом и изготавливается в строго контролируемой среде , поэтому она сопротивляется напряжению при изгибе.
Толщина этой сборной плиты составляет 12 см или 30 см. Это полностью зависит от пролета и нагрузки плиты.
Также прочтите: Что такое плавающая плита| Строительство плавучих плит | Как построить плавающую плиту » вики полезно Преимущества и недостатки Плавающие плиты
Краткое примечание
Что такое плита
Бетонная плита является общим конструктивным элементом современных зданий, состоящим из плоской горизонтальной поверхности из монолитного бетона.
Плиты, армированные сталью, обычно толщиной от 100 до 500 мм , чаще всего используются для устройства полов и потолков , в то время как более тонкие глинобитные плиты могут использоваться для наружного мощения.
Определение конструкции плиты
Формованный слой из простого или армированного бетона, плоский, горизонтальный (или почти), обычно однородной, но иногда переменной толщины, поддерживаемой балками, колоннами, стенами, другими конструкциями или на земле
Конструкция плиты
Глубина плиты зависит от изгибающего момента и критерий отклонения .
Для получения коэффициента модификации можно принять процентное содержание стали для сляба от 0,2 до 0,5%.
Эффективная глубина d двусторонних плит также может быть предполагается с использованием кл. 24.1, IS 456 при условии, что короткий пролет <3,5 м и класс нагрузки <3,5 кН/м.
Как построить бетонную плиту
Шаг 1: Соберите каркас из бетонной плиты.
Шаг 2: Раскопайте территорию.
Шаг 3: Добавьте гравий.
Шаг 4: Замешайте бетон.
Шаг 5: Залейте бетонную подушку.
Шаг 6: Залейте бетон.
Шаг 7: Завершите бетонную подушку.
Также прочтите: Определение поперечной силы и изгибающего момента | Что такое сила сдвига | Что такое изгибающий момент | Взаимосвязь между нагрузкой, поперечной силой и изгибающим моментом
Что такое плита перекрытия
Плита перекрытия (также называемая плоской плитой или филигранной плитой) представляет собой железобетонную плиту с минимальной толщиной 9001–16 см.
9Плита перекрытия 0644 выполнена в виде прочного и монолитного железобетонного перекрытия с использованием монолитного бетона, заливаемого на строительной площадке.
Типы перекрытий
#1. Односторонняя плита
№2. Балочная плита (ребристая)
№3. Двухсторонние плиты
№4. Плоские плиты
№5. Плоские пластины
№6. Вафельные плиты
№7. Пустотная плита
№8. Харди плита
№9. Плита пузырчатой палубы
#10. Композитные плиты
№11. Сборные плиты
Бетонные плиты Толщина
Стандарт Бетон Пол Толщина плиты В жилом строительстве 4 дюйма с. от 5 до 6 дюймов. Рекомендуется использовать , если бетон будет подвергаться случайным тяжелым нагрузкам, таким как автодома или мусоровозы. Для подготовки основы срежьте уровень земли до нужной глубины , чтобы учесть толщину плиты .
Минимальная толщина бетона
Минимальная рекомендуемая толщина составляет от 25 до 50 мм что бетон является прочным, чистым и хорошего качества . Использование армирующей сетки из сварной проволоки обычно не гарантируется в этих условиях.
Также прочитайте: Что такое покрытие в бетоне | Прозрачное покрытие для балок, перекрытий, колонн, фундаментов
Сборные бетонные плиты
Сборные железобетонные плиты могут быть полезным дополнением к любому строительному проекту. Сборный железобетон имеет преимущество перед традиционно производимыми плитами , поскольку он заливается в контролируемой среде.
