Гарпун древнего человека |

Значение слова «гарпун»

Составители толковых словарей сошлись во мнении, что термин гарпун (harpoen) появился благодаря голландским китобоям, которые в 17 веке просто не знали себе равных в этом деле. Слово произошло от древнелатинского harpo («крючок»). Однако историки говорят о том, что такое понятие могло возникнуть еще раньше у народа под названием Баски, он проживал на территории Испании. С Баскского языка слово «гарпун» переводится, как «каменное остриё». В древней Руси гарпун называли спицей или кутилом.

Конструкция гарпуна

Гарпун или острога одно из самых примитивных устройств, для ловли рыбы. Он представляет собой зазубренную палку. Хотники просто били этим нехитрым устройством рыбу, пронизывая ее и вытаскивая из воды, при этом не выпуская древка из руки. Гарпун древнего человека состоял из заостренного древка, иногда древко имело каменный или костяной наконечник, который фиксировался связывающей веревкой. Позже появились и металлические наконечники.

Отсутствие инструментов и материалов усложняло жизнь древним охотникам, так как собирать такие гарпуны было достаточно сложно. Наконечник, как правило, делали плоским и иззубренным, а затем вставляли его в древко, но соединяли с ним не плотно. Когда древние люди научились делать наконечники с боковыми зубцами, избавиться от засевшего в теле острия жертва уже не могла.

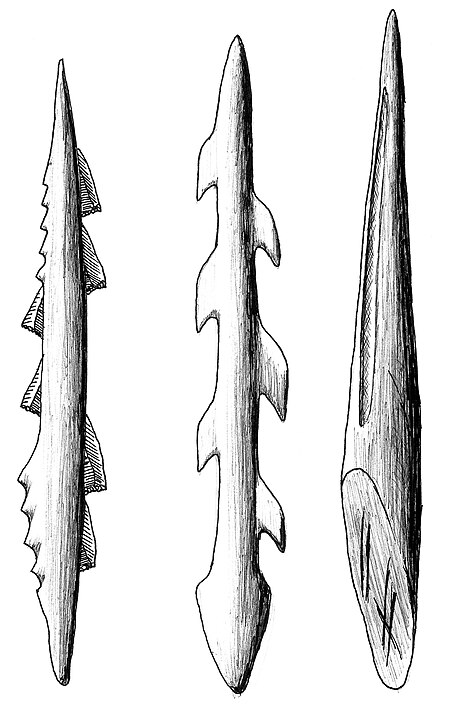

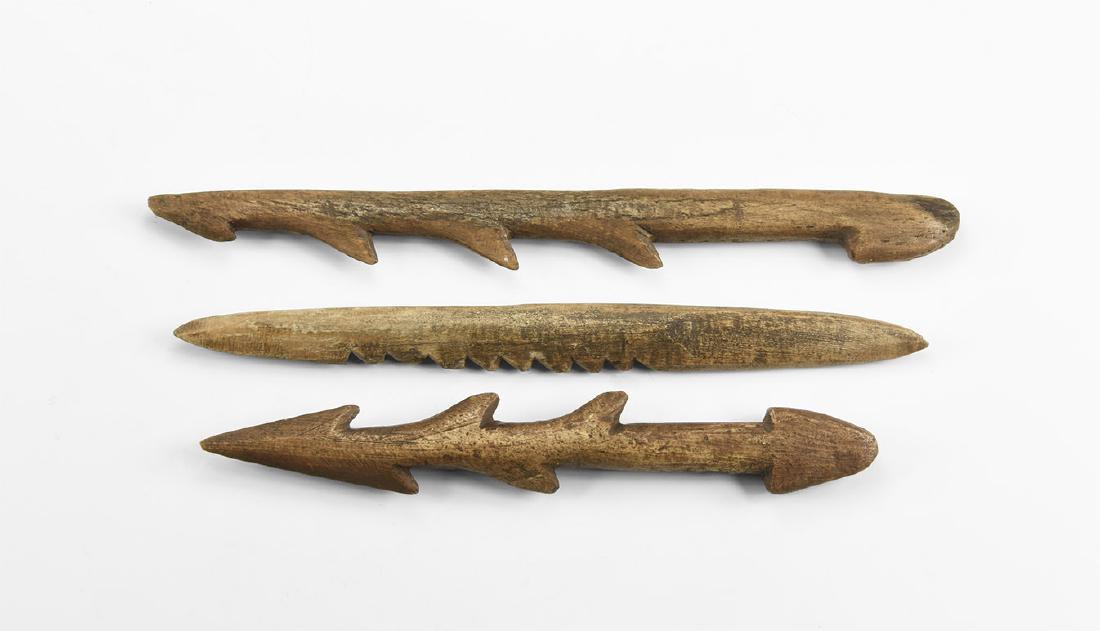

Гарпун можно назвать интернациональным орудием. Люди научились создавать примитивные гарпуны еще в эпоху палеолита (каменный век). Их делали из крупных костей, например из оленьих рогов, а северяне из костей мамонтов и моржей.

Алуеты, эскимосы и чукчи научились изготавливать острия гарпунов из бронзы, железа, кремния и самородной меди. Хотя иногда народы Аляски использовали и цельные деревянные гарпуны. Некоторые племена из Африки до сих пор используют гарпуны с железным острием, когда охотятся на бегемотов, а на Андаманских островах гарпунами охотятся на кабанов. В древних пещерах Европы учеными были найдены костяные наконечники от сложных древних гарпунов, которые древние люди использовали, вероятно, для ловли крупных видов рыб и даже для охоты на лесных зверей. А в России были найдены костяные наконечники эпохи неолита. С гарпунами ходили на охоту и зимой и летом. Позже гарпуны модернизировали, и стали применять для ловли китов, акул и дельфинов. Их конструкторы не предусмотрели отделение наконечника, гарпун просто привязывался к лодке длинным линем. В наши дни цивилизованные люди Европы и Америки пользуются гарпунным ружьём, он имеет мало общего с древним орудием охоты древних людей. Особую известность в мире получили , конечно же, китобойные гарпуны, но есть и другие, отличающиеся по конструкции и назначению.

Эволюция орудия

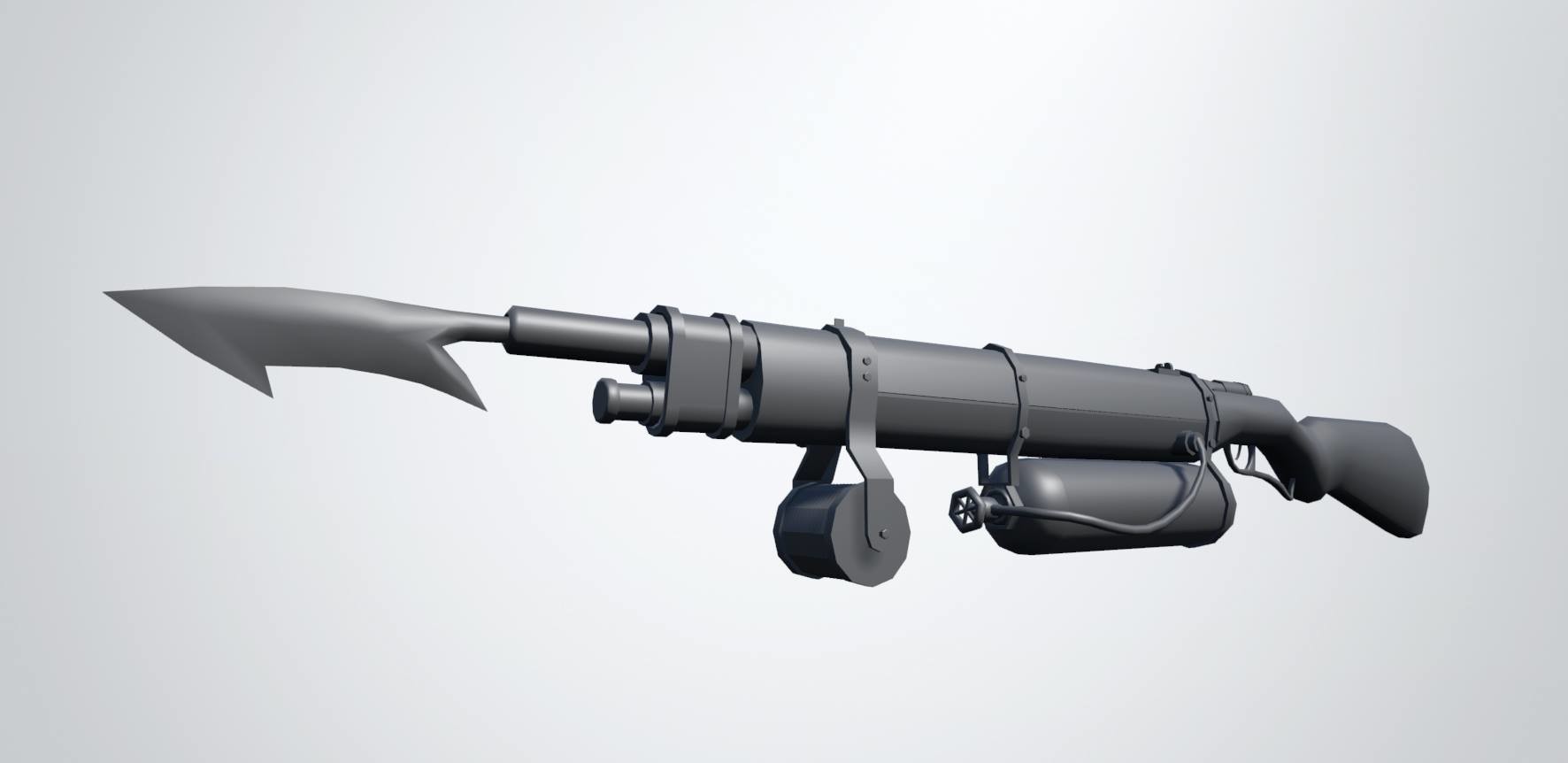

В конце 19 — го века гарпунная пушка пришла на смену китобоя, ее разработал инженер Фойн из Норвегии. Она позволила охотиться на китов с большей безопасностью для судна и значительно скрытней. На основе обычного гарпуна создали подводное ружье. Но эти современные нововведения сохранили главный элемент своего доисторического предка — острый наконечник с зазубринами, направленными назад, и трос, который не позволит охотнику упустить добычу

Противокорабельная ракета Harpoon | Ракетная техника

Ракета «Harpoon» построена по нормальной аэродинамической схеме, имеет модульную конструкцию и унифицированный корпус, складывающиеся крестообразное крыло и четыре руля. Крыло трапециевидное с большой стреловидностью по передней кромке, его складывающиеся консоли крепятся к корпусу топливного бака.

Пуск ПКР «Harpoon» оператор может осуществлять по пеленгу и дальности либо только по пеленгу на цель (если дальность неизвестна). В первом случае включение ГСН ракеты производится в момент, назначенный оператором перед пуском, в непосредственной близости от цели, что позволяет уменьшить вероятность обнаружения ПКР и время для возможного создания помех, В этом случае для поиска цели можно использовать малый, средний или большой сектор сканирования радиолокационной ГСН, Первый применяется при стрельбе по группе целей на малой дальности, однако в данном случае с увеличением дистанции эффективность действия ГСН снижается. При стрельбе на максимальную дальность применяется большой сектор сканирования. Для повышения эффективности стрельбы при поиске цели могут задействоваться несколько режимов сканирования, начиная с малого сектора. Если цель не обнаружена, то производится переход на больший сектор сканирования, и так головка самонаведения работает до того момента, пока не произойдет обнаружение и захват цели. ГСН не обладает селективными свойствами, поэтому ПКР поражает первую захваченную цель. При стрельбе по пеленгу ГСН включается на установленном расстоянии с таким расчетом, чтобы не поразить какой-либо другой корабль. Когда производится атака групповой цели, предусмотрено разновременное включение головок самонаведения разных ракет, что позволяет миновать одни корабли и атаковать другие. В составе системы наведения существует индикатор движущейся цели, что делает маловероятным наведение на облако пассивных помех.

После выполнения стартовой горки ракета снижается до высоты 15 м над уровнем моря и далее совершает маршевый полет. Ракеты первых модификаций (RGM-84A и другие) при подходе к цели совершали горку, захватывали цель и пикировали на нее под углом примерно 30°. ПКР последующих модификаций такой маневр не выполняют, поскольку он не заложен в полетную программу, а атакуют цель, снижаясь до сверхмалых высот (2-5 м).

Еще в конце 70-х годов на смену базовой модели ПКР начали поступать ракеты RGM-84A1, отличающиеся более совершейной ГСН с повышенной помехозащищенностью. В течение трех лет ВМС Великобритании совместно с ВМС США финансировали работы по снижению высоты маршевого полета и изменению программного обеспечения, направленному на отказ от выполнения горки перед атакой цели. Начиная с 1982 года на вооружение стала поступать модификация ракеты (В1) с меньшей высотой полета на маршевом участке траектории. Последующая разработка ПКР (С1, 1984) имеет повышенную дальность стрельбы. Кроме того, у оператора появилась возможность перед пуском задать либо атаку цели на сверхмалых высотах (2-5 м), либо (при атаке малых кораблей) с выполнением малой горки (до 30 м).

Выпускавшиеся ранее модели ракет «Harpoon» (А1 и В1) фирма доработала, преобразовав их в новую модификацию (С1). Поставки этих ракет продолжались до середины 80-х годов.

С 1985 года появилась очередная модель ракеты «Harpoon» — RGM-84D. Первоначально она была создана для противокорабельного комплекса берегового базирования. Увеличение объема запоминающего устройства в 2 раза и усовершенствование программного обеспечения позволили ввести три опорные точки на траектории, в которых ПКР меняет направление полета, проходящего на малых высотах. Благодаря этому можно использовать ракету в закрытых акваториях и среди островов, скрывая истинное направление, с которого нанесен ракетный удар, что не только повышает скрытность носителей, но и обеспечивает проведение атаки на цель с разных направлений. На данной модели ПКР установлена более совершенная ГСН, имеющая более высокую помехозащищенность. Одновременно продолжались работы по созданию радиолокационной ГСН, использующей цифровые методы обработки сигналов, что способствует улучшению помехоустойчивости. Выпуск таких головок самонаведения начат в 1986 году.

В моделях ПКР (С и D) используется горючее повышенной энергоемкости (JP-10 вместо JP-5). При переходе на новое горючее не потребовалось внесения существенных изменений в конструкцию маршевой двигательной установки. Дальность полета увеличилась примерно на 20% (до 150 км). В последующих модификациях ракет предполагается применять это горючее, а выпущенные ранее ПКР будут переводиться на него в ходе специальных регламентных работ на фирме.

Развитие семейства ракет «Harpoon» шло и по пути улучшения программного обеспечения (модель D1). Такие ПКР поставлялись ВМС на экспорт.

При создании варианта ракеты (D2) было решено увеличить топливный бак на 0,6 м, и дальность полета ПКР «Harpoon» RGM-84D2 возрастет почти в 2 раза (до 280 км). Дальность действия увеличивается и за счет меньшего удельного расхода топлива ТРД.

Последней версией ракеты  является AGM-84L блок-2, оснащенная боевой частью весом 224 кг. Она имеет диаметр 340 мм, длину —  4,6 м, дальность поражения целей — 130 км.

Ведутся работы по усовершенствованию радиолокационной ГСН. Она должна обеспечить автоматическую классификацию цели по демаскирующим признакам с определением важнейшего корабля среди группы или соединения, возможность повторного наведения на надводную цель, если ПКР промахнулась на первом заходе. Вместе с тем применение радиолокационной ГСН накладывает некоторые ограничения на боевое использование ракет. Так, при уменьшении ЭПР цели снижается дальность ее обнаружения и захвата, радиоизлучение ГСН уменьшает скрытность внезапной ракетной атаки, снижается эффективность стрельбы по надводным кораблям (судам) в базах и портах, а также по наземным целям, наличие ошибки в целеуказании или выход цели из пределов зоны действия ГСН ракеты не позволяют осуществлять перенацеливание ПКР из-за ее полной автономности.

В результате изучения опыта боевых действий командование ВМС США пришло к выводу о необходимости создания недорогой высокоточной телеуправляемой авиационной ракеты большой дальности действия с обычной боевой частью. Такая ракета (AGM-84E) разработана на основе ПКР «Harpoon» и совместима со всеми ее носителями, но предназначается главным образом для поражения кораблей в базах и портах и важных стационарных целей (заводов, электростанций, мостов). Эта модель отличается от предшествующих модулем головного отсека, в котором помещается аппаратура системы наведения. В ее состав входят тепловизионная головка самонаведения (от авиационной ракеты «Maverick» AGM-65f), подсистема передачи данных от управляемой авиационной бомбы «Уоллай» AGM-62A, одноканальный приемник спутниковой навигационной системы НАВСТАР с коррекцией инерциального блока наведения.

Данные о местонахождении цели вводятся в ЭВМ ракеты перед ее пуском. Полет на маршевом участке траектории осуществляется по данным от инерциального блока наведения с коррекцией от СНС НАВСТАР, что обеспечивает высокую точность выхода в заданный район. Включение теплови-зионной ГСН производится аналогично предшествующим моделям ПКР. При этом происходит автоматическое включение подсистемы передачи данных с изображением зоны обзора головки самонаведения. Эти данные транслируются на носитель, где на видеотерминале оператор выбирает цель или точку прицеливания. Сопровождение ракеты заканчивается -после передачи этих данных в систему самонаведения ракеты, а затем тепловизионная ГСН работает автономно, захватывает и сопровождает цель, обеспечивая ее поражение. Минимальная дальность стрельбы снижается за счет захвата цели еще до пуска ракеты. Существующая подсистема передачи данных (от УАБ «Уоллай») не отличается высокой помехоустойчивостью, поэтому специалисты ВВС США предполагают использовать аналогичную аппаратуру от управляемой авиабомбы AGM-130. Для проверки возможностей ракеты RGM-84E при пуске с надводных кораблей в начале текущего года проведены испытания. Палубный вертолет SH-60B системы ЛЭМПС МкЗ был оборудован видеотерминалом, обеспечивающим прием и обработку данных. Кроме того, изучается целесообразность применения вертолета в качестве ретранслятора данных о цели на надводный корабль, с которого производится запуск ракеты.

Пусковые установки.

Стрельбу ракетами «Harpoon» можно вести с различных пусковых установок.

Для надводных кораблей и катеров была создана специальная легкая ПУ контейнерного типа Мк141 (см. фото). Она представляет собой алюминиевую раму, на которой под углом 35° могут размещаться до четырех транспортно-пусковых контейнеров из стеклопластика, рассчитанных на 15 пусков. Контейнеры герметичны, в них поддерживается стабильная температура. При хранении в них ракеты не нуждаются в дополнительных работах по техобслуживанию и всегда готовы к боевому применению.

Пуск ракеты «Harpoon» можно осуществлять также с пусковых установок Мк112 («Asroc»), Мк11 и 13 («Тартар»).

При пуске из торпедного аппарата ПЛ ракета помещается в герметическую капсулу из стекловолокна и алюминиевого сплава. В ее хвостовой части размещены вертикальный киль и два складывающихся стабилизатора, обеспечивающих движение на подводном участке под углом около 45° к поверхности. После всплытия за счет положительной плавучести носовой обтекатель и хвостовой конус отстреливаются, и производится запуск стартового двигателя ракеты. Пуск ПКР с ПЛ может осуществляться с глубин около 60 м при любом состоянии моря. Типовой вариант загрузки американских ПЛА — до шести ракет «Harpoon», хотя их количество может варьироваться в зависимости от характера выполняемой задачи. На них применяются разные системы управления ракетной стрельбой (обычно Мк117, на некоторых лодках Мк113 мод. 10).

Авиационный вариант ракет «Harpoon» совместим с большинством боевых самолетов НАТО. Пуск может производиться на различных скоростях и высотах полета. После отделения от носителя обеспечивается стабилизация ракеты по крену и тангажу. Она снижается с углом пикирования около 33° до тех пор, пока не поступил сигнал от радиовысотомера о достижении заданной высоты. Затем автоматически запускается маршевый двигатель.

При пуске ракет с самолетов Р-3 «Орион» и S-3 «Викинг», совершающих полеты на небольших высотах с малыми скоростями, запуск маршевого двигателя ПКР «Harpoon» осуществляется еще на пилоне. На самолетах используются специальные пусковые установки: AER065A1 (Р-3 «Орион»), MAU-9A/1 (S-3 «Викинг» и А-7Е «Корсар-2»), AERO-7А1 (А-6Е «Интрудер») и другие.

Береговой вариант противокорабельного ракетного комплекса «Harpoon» размещается на четырех тягачах. На двух находятся легкие ПУ контейнерного типа, а на двух других — запасные контейнеры с ракетами и приборы управления. Для транспортно-пусковых установок могут быть использованы самые разные автомобили, что упрощает комплектование батарей ПКРК. При этом допускается широкое варьирование оборудованием для связи, управления, обнаружения, разведки и целеуказания.

Приборы управления, находящиеся на носителе, согласно полученным данным о цели рассчитывают углы ориентации гироскопических приборов блока инерциального наведения и время включения ГСН. Кроме того, они обеспечивают подачу электропитания до момента активации батареи, вырабатывают боевой курс носителя, осуществляют предстартовую проверку и контроль, подают электрический сигнал для пуска ракеты.

При создании подсистемы обеспечения запуска учитывалось, что комплекс может быть установлен на различных носителях, а приборы управления должны обеспечивать взаимодействие между новыми модификациями ПКР и существующим пусковым оборудованием.

Для обеспечения целеуказания используются данные в аналоговой или цифровой форме, поступающие от воздушно-космических разведывательных систем, средств радиоразведки, РЛС, ГАС и других. Важная роль отводится вертолетам SH-60B, оснащенным обзорной РЛС и системой передачи данных. Они могут скрытно подлететь к цели на малой высоте и, совершив кратковременный набор высоты, произвести радиолокационное обнаружение. Аналогичные задачи способны выполнять беспилотные летательные аппараты, дирижабли и другие перспективные летательные аппараты.

Гарпун | копье | Британика

• Развлечения и поп-культура
• География и путешествия
• Здоровье и медицина
• Образ жизни и социальные вопросы
• Литература
• Философия и религия
• Политика, право и правительство
• Наука
• Спорт и отдых
• Технология
• Изобразительное искусство
• Всемирная история

• Этот день в истории
• Викторины
• Подкасты
• Словарь
• Биографии
• Резюме
• Популярные вопросы
• Инфографика
• Демистификация
• Списки
• #WTFact
• Товарищи
• Галереи изображений
• Прожектор
• Форум
• Один хороший факт

• Развлечения и поп-культура
• География и путешествия
• Здоровье и медицина
• Образ жизни и социальные вопросы
• Литература
• Философия и религия
• Политика, право и правительство
• Наука
• Спорт и отдых
• Технология
• Изобразительное искусство
• Всемирная история

• Britannica объясняет
  В этих видеороликах Britannica объясняет различные темы и отвечает на часто задаваемые вопросы.
• Britannica Classics
  Посмотрите эти ретро-видео из архивов Encyclopedia Britannica.
• Demystified Videos
  В Demystified у Britannica есть все ответы на ваши животрепещущие вопросы.
• #WTFact Видео
  В #WTFact Britannica делится некоторыми из самых странных фактов, которые мы можем найти.
• На этот раз в истории
  В этих видеороликах узнайте, что произошло в этом месяце (или любом другом месяце!) в истории.

• Студенческий портал
  Britannica — это главный ресурс для учащихся по ключевым школьным предметам, таким как история, государственное управление, литература и т. д.
• Портал COVID-19
  Хотя этот глобальный кризис в области здравоохранения продолжает развиваться, может быть полезно обратиться к прошлым пандемиям, чтобы лучше понять, как реагировать сегодня.
• 100 женщин
  Britannica празднует столетие Девятнадцатой поправки, выделяя суфражисток и политиков, творящих историю.
• Спасение Земли
  Британника представляет список дел Земли на 21 век. Узнайте об основных экологических проблемах, стоящих перед нашей планетой, и о том, что с ними можно сделать!
• SpaceNext50
  Britannica представляет SpaceNext50. От полета на Луну до управления космосом — мы изучаем широкий спектр тем, которые питают наше любопытство к космосу!

Содержание

• Введение

Краткие факты

• Связанный контент

Викторины

• Знаете ли вы, какой афроамериканский изобретатель создал какой продукт?

Держись! Как ловить рыбу гарпуном

Рыбаки полагались на гарпуны на протяжении тысячелетий. От первобытного человека до коренных американцев, знаменитых китобоев Нантакета и современных рыболовных машин стоимостью в несколько миллионов долларов, для ловли рыбы в море использовались разновидности копья или гарпуна.

Если вы не гонитесь за мировым рекордом IGFA, который запрещает использование гарпуна, вам действительно не нужно использовать летающий багор, чтобы ловить крупную рыбу. И если вы знаете, что делаете, вы обнаружите, что использовать гарпун намного проще, чем летун. Гарпуны помогают оптимизировать процесс финальной игры за счет увеличения дальности, точности и эффективности. Гарпуны также легко хранятся и с меньшей вероятностью проткнут кого-то, взбирающегося на башню с тунцом.

Летуны, хотя и эффективны в руках опытного помощника, могут быть опасными и громоздкими при подавлении борта лодки с крупной дичью. Чтобы получить хороший выстрел, помощник должен подвести рыбу ближе к лодке. Во многих случаях багорщик должен поместить багор над рыбой и за ее пределы, а затем потянуть на себя, чтобы утопить багор. Это движение не дает такой силы, как метание гарпуна, например копья, когда вы действительно можете поставить вес своего тела на бросок.

По этим причинам гарпун позволяет помощнику достигать рыбы, которая обычно находится вне досягаемости багра, более плавным ударным движением. И дротик наносит меньше вреда мясу рыбы, чем большой летающий багор.

Однако, как и все остальное, использование гарпуна требует навыков и ноу-хау. Вот несколько моментов, которые следует помнить, когда дело доходит до оснастки и исполнения гарпуна.

НАСТРОЙКА

Существует несколько способов оснастки гарпуна, и, как и во многих других вещах в мире спортивной рыбалки, большую роль играют личные предпочтения. Первым шагом является присоединение вытачки или «лилии» к основной леске.

Для нашей основной лески для гарпунов мы используем 200-футовую 3/8-дюймовую леску из трех нитей с петлями на каждом конце: одна петля для присоединения лески для дротиков, а другая для присоединения полиэтиленового мяча A-1 Taylor Made. Мы используем четырехфутовую секцию 5/16-дюймовой трехнитевой лески для линии вытачки, которая соединяет вытачку с основной леской. Используйте узел-булинь, чтобы прикрепить леску к петле основной лески и при креплении самого дротика.

После того, как дротик установлен на хвостовике гарпуна, мы используем изоленту, чтобы прикрепить линию дротика к стержню гарпуна. Это гарантирует, что дротик останется на конце хвостовика гарпуна и не упадет при броске. Некоторые гарпуны также имеют зажим для основной лески ниже рукоятки. Этот зажим может помочь вам быстро извлечь гарпун, если вы пропустите рыбу.

Вам нужно будет внести некоторые коррективы в дротик перед началом игры. Дротики обычно не заточены, поэтому вам нужно будет сделать лезвие по бокам дротика. Затачивая дротик, затачивайте только верхнюю треть наконечника, чтобы обеспечить проникновение, но не позволяйте дротику высвободиться после того, как он вонзится в рыбу. Дротики можно оснастить тросом (отлично подходит для борьбы с истиранием кожи рыбы) или плетеной леской из трех нитей. Используйте корзину или коробку для хранения свернутой лески гарпуна и полиэтиленового шарика.

ИСПОЛЬЗОВАНИЕ ГАРПУНА

На рынке представлены гарпуны различных размеров. Они варьируются от 6-футовых гарпунов в кабине для приклеивания рыбы к борту лодки до 10-футовых гарпунов, которые утяжелены и используются для метания рыбы дальше от лодки. Если вы выберете последний вариант и захотите бросить гарпун в рыбу, вы должны помнить о законах преломления. Вспомните начальную школу и пример «карандаша в воде». Бросая рыбу, не цельтесь в то, что видите; цельтесь немного ниже цели, и вы добьетесь гораздо большей точности и успеха.

Многие люди, особенно здесь, в Новой Англии, делают свои собственные гарпуны. Эти блоки часто громоздки и не легко укладываются. Некоторые производители предлагают гарпуны, которые легко ломаются для безопасного хранения.

На борту Mulberry Canyon мы используем запатентованный гарпун POON. С тех пор, как она впервые появилась на рынке в 2003 году, эта система всегда была нашим фаворитом. Простой, но опасно эффективный дизайн и промышленная конструкция делают его не только первым складным гарпуном на рынке, но и, на мой взгляд, лучшим. На спортивной лодке пространство является очень ценным товаром, и POON разбирается с 10 футов в длину до 4 футов и хранится в сумке.

Если вы ловите крупных акул-мако, рыбу-меч или гигантского голубого тунца, вам нужно держать гарпун наготове, чтобы тот момент, когда на лодку прибудет настоящий трофей. Как говорят сотрудники POON Harpoons: «Жизнь слишком коротка, чтобы терять крупную рыбу… Просто дерзайте!»

Гарпуны помогают оптимизировать процесс эндшпиля за счет увеличенной дальности, точности и эффективности. Вместо того, чтобы дотягиваться до крупной рыбы летающим багором, вы можете надежнее воткнуть в нее гарпун. Фото Мэтта Рисселя. На рынке представлено множество гарпунных дротиков, однако большинство из них не заточены при продаже. Заточите только кончик дротика, чтобы он легко проникал в кожу рыбы, но не выпиливал выход из рыбы.
