Если правильно подобрать трековую систему освещения, она может вписаться в любой современный интерьер. Но не-специалисту сложно разобраться, какой шинопровод и светильники выбрать, как их монтировать.

В этой статье разберемся, какая трековая система подойдет для разных комнат и как ее подключить.

Как выбирать трековую систему: общее

Трековые системы освещения отличаются по типу трека, его монтажу и виду светильников.

Тип трека может быть однофазным и трехфазным. Однофазные треки дешевле, их проще монтировать, но с ними нельзя регулировать зоны освещения: например, включить только одну группу светильников над столом.

Монтаж можно выполнить подвесным, встраиваемым и накладным способом — зависит от предпочтений. Когда ищут максимально простой вариант монтажа, обычно выбирают накладные трековые системы.

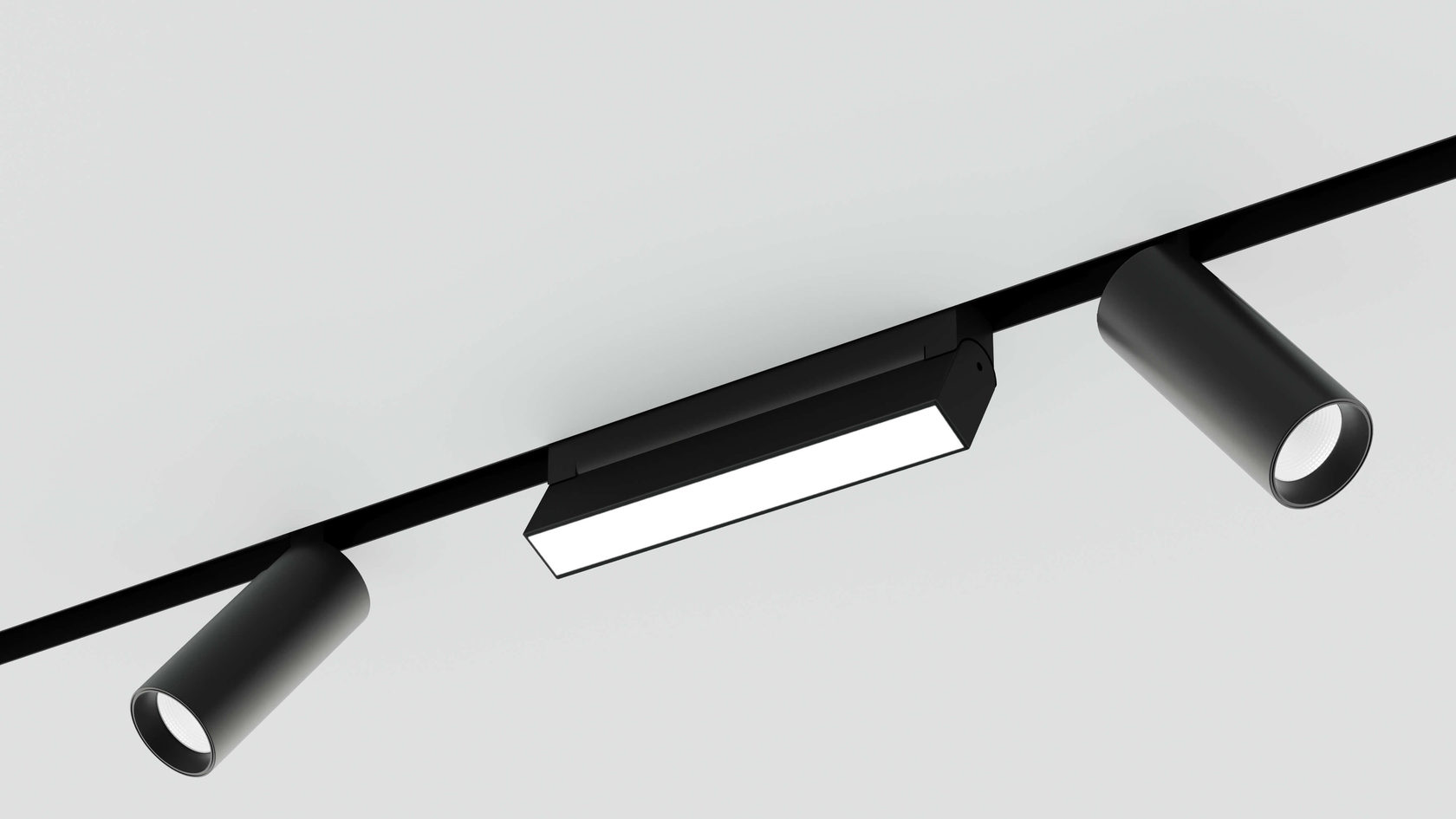

Светильники бывают поворотными, подвесными и линейными, а также универсальными. С их помощью можно выделить светом конкретную зону, создать общее освещение или лаконично дополнить интерьер.

Как выбрать трековую систему…

…в спальню

Тип трека: трехфазный

Монтаж: накладной/встраиваемый

Тип светильников: универсальные

Накладные треки для спальни гармонично сочетаются с интерьером. Дизайн-проект Анны Габовой

… в гостиную

Тип трека: трехфазный

Монтаж: подвесной для акцентов, встраиваемый для общего освещения

Тип светильников: подвесные, линейные

Трековая система в гостиной может разделять пространство на функциональные зоны. На фото Трековый светильник Novotech FLUM 358409

…на кухню

Тип трека: трехфазный

Монтаж: накладной/подвесной/встраиваемый

Тип светильников: подвесной

Подвесные светильники на кухне могут отделить обеденную зону от остального пространства. Дизайн-проект Марии Качкиной

…в коридор

Тип трека: однофазный

Монтаж: накладной

Тип светильников: линейные

В коридоре достаточно самой простой накладной трековой системы — здесь не требуется управлять освещением. Дизайн-проект Ольги Рудько

Как рассчитать количество светильников перед установкой

После выбора трековой системы нужно сделать световой расчет. Если пренебречь этим, трек может не выдержать нагрузки и сломаться под весом всех светильников во время установки. Кроме того, световой расчет помогает сэкономить деньги и время: светильников будет ровно столько, сколько нужно.

Стандартный расчет — 3 светильника на каждые 2 метра шинопровода. При этом вес каждого из них не должен превышать 5 кг. Важно выдерживать и расстояние между ними от 20 до 100 см.

Так может выглядеть схема светового расчета. Ее можно нарисовать самостоятельно или обратиться к специалисту

Бывает, что люди ошибаются, когда рассчитывают свет самостоятельно. Лучше всего запросить расчет у менеджера в магазине или онлайн. Он подскажет, сколько светильников нужно и на каком расстоянии друг от друга их стоит размещать.

Как подключить трековую систему

Монтировать трековую систему без специального образования довольно сложно: нужно работать с электричеством. Лучше доверить эту работу профессионалам, а самостоятельно установить только сами светильники в шины.

Исключение составляют системы накладного типа — их можно монтировать самому с минимальной подготовкой.

Подробное видео от Maytoni поможет разобраться с установкой трековой системы

Авторы

Анастасия Палихова

Интерьерный журналист

Эксперты

Виктория Васильева

Специалист BasicDecor в категории «Освещение»

Как выбрать трековый светильник

Трековые светильники – это разновидность приборов для акцентного освещения. Подвижная «голова» позволяет направить свет на определенный объект. Название устройства получили благодаря креплению с использованием трека (шинопровода). С помощью такой конструкции можно не только изменить направление падения света, повернув светящуюся часть в нужную сторону, но и перемещать сам светильник.

Что, куда и зачем: конструкция трековых светильников

Основных элементов в системе трекового освещения два: светильник и трек. Последние бывают двух видов – гибкие и жесткие. Гибкие, также называемые струнными, имеют меньшие габариты, а значит, способны втиснуться в ограниченное пространство. Основательные негибкие варианты более громоздки.

Помимо осветительного прибора и шинопровода конструкция включает кабельные вводы, систему заглушек и соединительных элементов, трековые подвесы. Если предполагается использовать низковольтные светильники, понадобится понижающий трансформатор.

Разновидности трековых светильников

Несмотря на схожесть устройства, трековые осветительные приборы различаются по ряду признаков: числу фаз, типу источника света и напряжению питания.



По количеству фаз трековые приборы бывают одно- и трехфазными. Шинопровод для устройств первого типа содержит одну шину, для второго – три.

В зависимости от разновидности светящегося элемента, трековые осветительные приборы делятся на:

• галогенные с лампами, содержащими буферный газ;
• люминесцентные с газоразрядными источниками света на основе ртути;
• светодиодные, произведенные с использованием LED-технологии.

Первые два вида постепенно вытесняются светодиодными трековыми устройствами. Сдерживает наступление семейства полупроводниковых, пожалуй, только высокая стоимость. Однако, она с лихвой компенсируется долгой жизнью и безопасностью светодиодов. Кроме того, аппетиты светодиодов в отношении электроэнергии намного скромнее аппетитов изготовителей по части цены. Малютки, потребляющие минимальное количество энергии, способны генерировать мощный световой поток.

Также устройства различаются по напряжению питания: низковольтные модели рассчитаны на 12 вольт, высоковольтные – на 220.

Выбор трековых светильников

Если вы не специалист по трековым приборам и становиться им в ближайшее время не входит в планы, лучше приобрести полностью укомплектованную систему, включающую определенное число светильников, трек и крепления.

Если нужно собрать нестандартную конструкцию из разрозненных элементов, то придется подбирать части самостоятельно:

• трек достаточной длины;
•
  необходимое количество соединителей углового и линейного типа, в зависимости от конфигурации системы;
•
  нужное число осветительных приборов;
•
  адаптеры для крепления устройств на шинопровод, в случае, если они не поставляются вместе со светильниками;
•
  комплект заглушек и креплений.

JAZZWAY

Артикул: .5010512

cc52a10b-0e69-4589-9c75-d73044d0f1bf

Светильник 25 Вт 4000 K 2200 Lm IP40 180 мм PTR 01 Jazzway 5010512 . 5010512

Ledvance

Артикул: 4058075113763

c7f9d106-f1a3-4c05-9a92-fe199adfc09f

Светильник трековый LED Tracklight Spot 55Вт 3000K 3-ф. серый 4058075113763

VARTON

Артикул: V1-R0-90361-90L18-2005040

0692312b-a263-4b46-bb8b-550c2f9776d4

Светильник трековый LED TT-Prisma 50Вт 4000K 3800lm 3-фаз. черный V1-R0-90361-90L18-2005040

Световые Технологии

Артикул: 1445000090

796aad77-2fe3-44eb-8368-1de2a7431dc8

Светильник трековый LED TILE T 12Вт 4000K 3-фаз. 45° белый 1445000090

Elektrostandard

Артикул: a039407

fb8a6072-aadc-4ab2-a016-df3a5244de5b

Светильник Vista Черный 32W 3300K (LTB15) a039407

Шинопровод и монтируемые на него светильники должны иметь соответствующую фазность. Важно, чтобы степень защиты устройств подходила для условий эксплуатации. Кроме того, к основным критериям выбора светильников относятся: номинальная мощность, напряжение питания, тип источника света и цветовая температура.

Монтаж трековой системы

Построение трековой системы освещения начинается с разработки плана размещения. Количество светильников рассчитывается, исходя из площади и конфигурации помещения. При проектировании учитывают, что на метр трека должно приходиться не более пяти светильников весом до пяти килограмм. Подвесы, на которых крепится система не должны отстоять друг от друга более чем на метр.

Средняя нагрузка, приходящаяся на адаптер, не может превышать 10 кг. В противном случае, устройство выпадет из крепления.

Если на одну фазу приходится ток более 16 ампер, трековая система требует модернизации и разделения на группы с отдельными токовводами.

Трековые светильники в интерьере

Лучше всего трековые системы смотрятся в просторных помещениях. Именно поэтому они распространены на коммерческих объектах.

Однако, сфера применения не исчерпывается одними магазинами и ресторанами. Трековые устройства органично вписываются в жилые лофты, дома в стиле хай-тек, минимализм, а также подходят для любых зданий достаточной площади.

Как правильно выбрать шину?

Прежде чем углубляться в детали выбора шин, необходимо ответить на многие вопросы. Что такое шинопровод? В чем разница между сборной шиной и фидером? Где используется шинопровод? Каковы преимущества и недостатки использования шин?

Пусть ваш коллега-электрик Яссер расскажет вам об этом подробнее 🙂

Рис.1 Медные шины в распределительном щите | изображение: dpfabs.co.uk

Что такое шина?

Начнем с определения. Это электрический проводник из меди или алюминия, чаще всего используется медь, несущий ток при определенном уровне напряжения, который используется для распределения электричества по множеству различных цепей. Группа сборных шин состоит из 5 шин, по одной на каждую фазу, одну на нейтраль и одну на землю. Земля и нейтраль составляют 50% фазных шин.

Где используется сборная шина?

Шины используются в электрических щитах для соединения входящих фидеров с отходящими фидерами в распределительных системах. Также он используется для подключения высоковольтного и низковольтного оборудования.

Каковы преимущества и недостатки использования шин?

Шины просты в установке, не требуют лотков и экономичны, особенно при увеличении номиналов и расстояний.
Однако в некоторых схемах сборных шин требуется дополнительная защита, которая делает систему дорогостоящей, а надежность системы сильно снижается при выходе из строя любой из шин.

Теперь мы можем перейти к выбору шин.

Рис. 2 Таблицы сборных шин

Факторы выбора шин:

• Положение шин (горизонтальное или вертикальное)
• Ток, который должна протекать на шине при нормальной работе.
• Номинальный выдерживаемый ток короткого замыкания, который шина должна выдерживать в условиях неисправности.
• Номинальный пиковый выдерживаемый ток, который шины должны выдерживать в случае удара молнии.
• Температура атмосферы и рассеивание напора каждого компонента, подключенного к сборным шинам.
• Пылевлагозащита или IP распределительного устройства щита, содержащего сборные шины.
• Количество секций или пучков на фазу.

Все приведенные выше значения используются для выбора подходящих шин для щита. Например, используя приведенные выше таблицы, если входной автоматический выключатель представляет собой воздушный автоматический выключатель на 2500 А ACB, поэтому трехфазные шины должны выдерживать этот ток при нормальной работе.

Возвращаясь к таблицам и предполагая, что температура составляет 40 ºC, а IP — 54, поэтому две шины 80*10 по вертикали для каждой фазы будут подходящим вариантом (они могут выдерживать ток до 2530 А). Как также видно из таблицы, он может выдерживать короткое замыкание 80 кА и пиковый выдерживаемый ток 176 кА)

Заключение

Конструкция шин гибкая. Вы можете запустить его с любых данных (например, если вам нужен определенный уровень короткого замыкания, вы можете начать с него, переходя к току, который вы хотите, чтобы шины несли, а затем к размеру шин.

Установка шин также влияет на ток, который могут нести шины, но это выходит за рамки данной статьи Наконец, будьте очень осторожны, когда имеете дело с шинами, так как они обычно пропускают очень большой ток, который мгновенно убьет вас. 0005

FacebookTwitterLinkedIn

Электрика: Шинопровод — Таблица 3: Быстрый выбор шин

Быстрый выбор шин — Зная допустимую нагрузку, проектировщики и оценщики могут получить приблизительный размер шины. Затем следует проверить допустимую нагрузку выбранной шины, сверившись с таблицей 1.
