Технология соединения брусьев между собой

Качественное соединение брусьев между собой при строительстве дома имеет немаловажное значение. От способа и точности соединения во многом зависит надежность всей конструкции и сохранение тепла в доме.

От качественного соединения бруса зависит прочность и теплоизоляционных характеристики будущей конструкции.

Строительство деревянных домов при новых технологиях изготовления бруса стало быстрыми темпами набирать популярность. Экологически чистый материал с хорошей теплопроводностью и привлекательным внешним видом замечательно подходит для строительства жилых домов и других зданий в любом регионе нашей страны.

Самым ответственным этапом строительства деревянных домов является сочленение брусьев между собой. Узкоспециализированное оборудование для изготовления шипов и пазов используется только на крупных производствах, ввиду высокой стоимости и больших размеров. Однако соединения профилированного бруса можно выполнить и своими руками.

Содержание

  1. Необходимый инструмент для изготовления соединений
  2. Основные способы соединения бруса при укладке
  3. Продольное соединение материала
  4. Изготовление угловых соединений бруса под непрямым углом

Необходимый инструмент для изготовления соединений

Рисунок 1. Разновидности соединения бруса.

При самостоятельном изготовлении соединений можно воспользоваться обычным ручным механизированным инструментом, имеющимся у застройщика или специалистов, таким как:

  1. Цепная пила с бензиновым или электрическим приводом. Можно использовать ручную циркулярную пилу с электрическим приводом, но максимально допустимая глубина пропила устройства должна быть больше чем полдерева.
  2. Набор стамесок. В торговых предприятиях не всегда можно найти инструмент нужной длины и прочности, поэтому желательно изготовить его самостоятельно или заказать у кузнеца.
  3. Молоток, киянка, топор.

В старину рубка углов выполнялась с помощью одного топора, но это отнимало много времени. Современный инструмент с различными видами привода значительно облегчит труд и сократит затраты времени на работу.

Вернуться к оглавлению

Основные способы соединения бруса при укладке

По месту соединения нужно выбирать определенный метод, гарантирующий оптимальную прочность и плотность стыка. Угловые соединения можно выполнять:

  • с выступающими за основные размеры концами;
  • без выступов;
  • укладкой встык, когда брусья не накладываются друг на друга;
  • Т-образным соединением для стен внутри здания.

Рисунок 2. Устройство прямоугольного коренного шипа.

Технология способа с остатком обеспечивает лучшее качество углового соединения, но требует большего расхода материала. На каждом брусе получается от 0,4 до 0,6 метра нерационально используемой длины. При высоте в 15 венцов общая неиспользуемая длина составит от 20 до 36 м. При длине бруса 4 м это составит от 5 до 9 дополнительных изделий. Посмотреть угловое соединение с выступающими частями можно на рис.  1а.

Первый венец в здании обычно укладывается в сочленение с замочным пазом со специфическим названием стыка — «обло». Такой способ применяется при любом методе укладки материала, с выступами или без. Выборка выполняется на половину толщины изделия. Сочленение углов дома без выступов можно посмотреть на рис. 1б. Последующие венцы для предотвращения смещения в основных плоскостях нужно стыковать по типу «коренные шипы» с установкой нагелей. Устройство прямоугольного коренного шипа показано на рис. 2.

Нагель представляет собой деревянный брусок круглого сечения длиной 25 см и толщиной около 30 мм. В уложенном на прокладочный материал брусе нужно просверлить отверстие глубиной, превышающей длину нагеля на 20-40 мм, и в него забить деталь.

Соединение углов встык является самым простым способом. Качество таких стыков крайне низкое, создать теплый угол таким способом нереально. Крепление бруса при такой стыковке выполняют металлическими кронштейнами с шипами, прибиваемыми гвоздями. Укладка бруса встык показана на рис. 1в. Как крепить брус металлическим кронштейном, можно увидеть на рис. 1е.

Рисунок 3. Ласточкин хвост.

Т-образное соединение капитальных и внутренних перегородок имеет несколько вариантов:

  • стык с использованием замочного паза;
  • сочленение «паз-шип» в виде симметричной трапеции;
  • сочленение «паз-шип» в виде несимметричной трапеции с прямым углом;
  • использование сочленения «паз-шип» прямоугольной формы.

Шипы в виде трапеций предназначены для сохранения соединения при расшатывании конструкции и усилиях, направленных на растаскивание в разные стороны. Устройство таких сочленений является сложным, но и более надежным креплением. Из-за внешнего вида соединение получило название «ласточкин хвост». Устройство такого сочленения можно посмотреть на рис. 3. Изготовление «ласточкиного хвоста» требует тщательности и терпения при подгонке поверхностей.

Собрать и разобрать соединение можно, только перемещая изделия в вертикальной плоскости.

Многие мастера предпочитают крепить стены при помощи прямоугольных коренных шипов. Часто на Т-образных соединениях применяют крепление специальными скобами, длинными болтами с шайбами большого диаметра или гвоздями. Пример соединения шипами с прямым углом показан на рис. 1г.

Вернуться к оглавлению

Продольное соединение материала

Рисунок 4. Соединение впритык и внакладку.

Одним из основных недостатков бруса является его ограничение по длине. Стандартные размеры изготавливаемых изделий составляют от 4 до 6 м. При стенах большой длины или при использовании обрезков необходимо выполнять продольное соединение. Такие соединения нежелательны при строительстве капитальных стен из-за возможной деформации. При необходимости устройства продольных стыков в нескольких венцах их нельзя располагать в соседних венцах по одной вертикальной линии. Для внутренних стен ограничения по сращиванию бруса отсутствуют из-за более стабильного температурного режима.

При сращивании бруса по длине используют центральный шип или разнообразные сочленения замком. Чаще всего используется прямой замок из-за несложного процесса изготовления. В брусе делаются выборки в половину толщины бруса. Полученные поверхности доступны для обработки и могут быть тщательно подогнаны.

Надежное к смещениям соединение бруса можно получить при использовании центрального шипа. Гнездо необходимо делать немного больше длины шипа. Длина шипа должна превышать вдвое ширину бруса. Чтобы соединить более прочно, можно установить два шипа.

Удлинение бруса также можно выполнять внакладку. Соединение внакладку может быть косым или прямым. Виды соединений можно посмотреть на рис. 4. Торцам изделий нужно придать выбранную форму и уложить на место. Последующие венцы своим весом сожмут и зафиксируют соединение. При удлинении бруса в капитальных стенах желательно использовать комбинацию различных креплений. Подогнанные под соединение внакладку изделия нужно дополнительно зафиксировать одним или двумя клиньями. Вид стены со сращенным брусом можно увидеть на рис. 1д. Во всех соединениях обязательно прокладывают уплотняющий материал.

Вернуться к оглавлению

Изготовление угловых соединений бруса под непрямым углом

В конструкциях зданий всегда имеются угловые соединения бруса, размер которых не соответствует 90°. На большинстве зданий такие углы расположены в чердачной части помещения. Их размер зависит от наклона крыши. На капитальных стенах углы различной величины могут возникнуть при устройстве выступающих или утопленных элементов.

Устройство сочленений под тупой или острый угол желательно выполнять по принципу «паз-шип». Выступы и углубления выпиливаются под необходимым углом, их поверхности, соответственно, подгоняются. Для увеличения прочности можно использовать дополнительное крепление болтами, шурупами или гвоздями необходимой длины. Если толщина изделий большая, нужно использовать металлические кронштейны необходимой формы с соответствующим креплением.

При изготовлении большого количества одинаковых сочленений желательно сделать специальные разметочные шаблоны, которые ускорят и облегчат процесс нанесения разметки для соединения бревен в срубе.

Для шаблонов можно использовать жесть, фанеру, плотный картон, тонкий пластик. При изготовлении сочленений следует сначала сделать запил в нужном положении, затем недоступные для пилы участки удалить стамеской.

Готовые проекты зданий, предлагаемые производителями строительных материалов, укомплектованы профилированным брусом с соединениями. Все типы шипов и пазов выбраны из расчета необходимой прочности и изготовлены на промышленном оборудовании с высокой точностью.

Способы соединения бруса и бревен

Одним из главный этапов строительства дома своими руками из бруса или оцилиндрованного бревна является поднятие — возведение сруба. Прежде чем приступать к практике (строительству) вы должны знать, как соединить брус, иначе последствия могут быть плачевны.

Необходимость соединения возникает в двух обстоятельствах:

  • При рубке угла дома
  • При удлинение бруса или бревна — когда длины не хватает (бывает иногда, например кто-то отрезал не по длине).

Смотря что необходимо, используют разные методы, поэтому я постараюсь доходчиво показать основные способы соединения бруса и оцилиндрованного бревна.

Сруб из бревна

Технология бревенчатых срубов отработана и проверена веками, причем особенности постройки срубов из бревна напрямую зависят от местности, где их возводили. По внешнему виду готового сруба типы соединений можно разделить на две группы: с остатком – с выступающими по углам торцами бревен, и без остатка – с ровными углами без выступов бревен. Баня, построенная по первому способу, продуваться будет значительно меньше, да и простоит дольше. Зато второй способ экономичнее, ведь бревна нужны на полметра короче.

Требования к замкам сруба

Как бы, не назвался замок он должен удовлетворять следующим условиям:

  • Замок должен обеспечивать прочное соединение бревен сруба и, безусловно, воспринимать все виды нагрузок в срубе: вертикальное сжатие, продольный сдвиг, поперечное кручение;
  • Бревна сруба, должны плотно прилегать друг к другу, обеспечивая минимальные щели между венцами;
  • Конструкция замков не должна стать емкостью для накопления воды. Вода осадков должна не только не заливаться в замок, но и вытекать из него.

Соединение бревен «в чашу» и «в охлоп»

Традиционный старорусский способ рубки бревна. Смысл его в том, что в месте стыковки верху каждого бревна вырубается углубление по форме поперечного бревна – чаша. Иначе ее еще называют «обло», и рубить ее лучше по месту, чтобы обеспечить максимальное прилегание бревен. Существует несколько разновидностей рубки «в чашу».

Схема соединения в в чашу и вохлоп

Способ в полдерева в целом похож на рубку «в чашу», но отличается тем, что в верхней части бревна делают продольный укладочный паз, в который при стыковке бревен закладывают конопатку – мох или льняную паклю. Для большей прочности используют нагеля – деревянные шпонки, предназначенные для соединения верхнего и нижнего бревна.

Соединение в виде заоваленного гребня – северный вариант сборки сруба, он отличается повышенной ветроустойчивостью. Его особенность – гребень овальной формы, предназначенный для соединения бревен.

Наиболее прочный способ стыковки бревен – «в курдюк», при таком виде сборки, кроме специального гребня, используется еще и выступ на дне чаши, по продольной оси бревна. Такое соединение отличается повышенной прочностью, но требует особого мастерства.

Помимо исконно русских видов соединения часто применяют и технологии северных стран с суровым климатом. Например, «канадская рубка» или «норвежская чашка» – они отличаются самозаклинивающейся при осадке бани системой рубки, представленной на рисунке.

Основные типы соединений бревен в Русскую, Канадскую чашу + Технологии замковых соединений

Сибирские мастера применяли соединение бревен «в охлоп», при которой чашка вырубается не в верхней части, а снизу бревна.

Рубка бревна с углами без остатка

Как уже говорили ранее, углы без остатка более холодные, но зато они позволяют значительно сэкономить на стройматериалах.

Угол «в лапу»

Среди соединений бревен в углах популярен способ «в лапу». Он несложно реализуется, и при этом обеспечивает высокую прочность и надежность соединения. Также наличие наклонных пропилов позволяет добиться высокой герметичности. Способ давно опробован, разработаны даже ГОСТы: таблицы размеров для каждого диаметра бревна (смотрите фото).

Таблица размеров соединения в лапу для разных диаметров бревен

Все размеры откладываются относительно найденной середины бревна и проведенной от него вертикальной линии (ее проводят при помощи отвеса).

Соединение бревна без остатка. Угол в лапу

Порядок работ такой:

Так обрабатывают все бревна поочередно. Как видите, размеры зависят от диаметров бревен. Чтобы не мучатся каждый раз с расчерчиваем, делают шаблоны из тонкой фанеры по тем диаметрам бревен, которые есть в наличии (подписывают их). Потом, найдя середину и сделав болван, прикладывают и обводят подходящий шаблон. При таком порядке работы меньше шансов ошибиться, и времени рубка чаш занимает меньше.

Соединение бревенчатого сруба «в лапу» и «ласточкин хвост»

Для того, чтобы получить ровные углы без выступающих концов бревен, используется соединение «в лапу». Для упрочнения конструкции и прочного зацепления на торцах бревен вырубаются прямоугольные шипы и гнезда – так называемый присек. Для лучшей защиты от ветра плоскости наклоняют встречно, и получается способ соединения «ласточкин хвост». Срубы, сделанные по технологии «без остатка» чаще встречаются в регионах с теплым климатом и недостатком строительного бревна. Их выполнение требует большой точности, но значительно экономит материал.

Угловое соединение бревен без остатка

Вставная шпонка

В торцах обоих бревен вырезают одинаковые пазы. Из доски вырезают шпонку, которую вставляют в полученные пазы сопрягаемых стеновых элементов. В зависимости от диаметра пиломатериала шпонку можно изготовить из доски сечением 50х150 мм или 50х200 мм (допускается и чуть меньший размер). Шпонку важно установить по направлению волокон. Если она будет установлена поперек, возникнут проблемы во время усадки дома.

Вставная шпонка Фото из открытых источников

Некоторые строители в качестве альтернативы шпонке используют «двойной ласточкин хвост» («бабочку»). Однако выполнить такое соединение достаточно сложно.

«Двойной ласточкин хвост» или «бабочка» Фото из открытых источников

Распечатать или поделиться:

  • Print
  • VK

Соединение сруба из бруса «в лапу»

При соединении бруса «в лапу » также существует несколько вариантов. Самый простой из них – встык, при этом брус закрепляется металлическими пластинами или скобами. Этот вариант довольно холодный, не обладает повышенной прочностью, он для бани не годится. Соединение «на шпонках» предусматривает сборку сруба при помощи деревянных штырей. Их делают из твердых пород дерева, благодаря этому обеспечивается прочно сцепление венцов сруба. Наибольшая прочность получается, когда вкладыши делают косыми, но их выполнение более сложное Самый теплый и прочный вариант – соединение брусков в коренной шип: когда в нижнем бруске делается продольный выступ – шип, а в верхнем – паз соответствующего сечения. Во время монтажа между шипом и пазом необходимо закладывать льно–джутовое полотно. По углам каждый венец укрепляют деревянным нагелем.

Виды углового соединения

Способы соединения брусов при возведение сруба значительно отличается от стыков бревен. Еще с древней Руси в деревянном строительстве, строили из бревен, с тех времен копиться многовековой опыт по соединениям углов и стыков. Но на дворе 21 век и древние приемы постепенно приобретают свои модифицированные аналоги, поэтому в первую очередь хочу ознакомить с техникой укладки брусов, а бревно разберем после.

Типы угловых соединений бруса

Нынче в деревянном строительстве практикуют два способа соединение:

  • С остатком («в обло», «в чашу»)
  • Без остатка («в лапу»,«в зуб»).

Угловое соединение бревна так же, как и с брусом, делаются двумя видами, как «в лапу» или «в чашу», то есть без остатка или с остатком.

Соединение углов бруса с остатком «в чашу»

В чашу брусья соединяются за чет замочных пазов, которые могут быть нескольких видов:

  • Однострочными
  • Двусторонними
  • Четырехсторонними.

При таком виде соединения в каждом брусе делается перпендикулярный паз в виде надпила с одной стороны — обычно верхней. Надпил должен подходить по ширине с перпендикулярным сечение бруса. Большинство домостроительных компаний применяют эту технологию для соединения профилированного бруса, потому что для крепления таким способом требуется минимум усилий и времени.

Технология двухстороннего пазового замка подразумевает под собой пропилы с двух сторон бруса т.е. сверху и снизу. Глубина перпендикулярного пропила примерно равна 1/4 от высоты бруса. Качественное соединение, но требует большого опыта от плотников, дабы не допустить трещины или сколы при пропиле паза и установке бруса.

При выполнение четырехстороннего замкового паза выпиливают паз со всех сторон профилированного бруса. Такой вариант крепления позволят достичь большой прочности сруба. Пропилы со всех сторон упрощают возведение сруба — венцы ложатся как конструктор. Соединение углов таким способом очень увеличивает надежность. Требует высокого мастерства плотников.

Соединения бруса производиться в следующих вариантах:
  • Встык
  • На шпонках
  • На коренных шипах.
  • Пол дерева
  • Ласточкин хвост

Самый простой, и быстрый тип соединения бруса является соединение встык. Очень просто стыкуем, друг с другом и закрепляем с помощью шипованных стальных пластин который забивается гвоздями или скобами. Плотность соединения угла и прочность сильно зависит от уровня опыта плотника. Необходимо идеально подогнать торцы стыкуемых брусов — Нужна очень ровная поверхность. Но, увы, даже опытные как я не всегда справляются. Угол получается мало герметичными подвержены к периодическим перпендикулярным нагрузкам.

Такой вид соединения является самым быстрым при строительстве, но самым ужасным по качеству. Советую лучше не применять такую технологию, проблем не оберетесь. Теплопотери через такой угол «встык» слишком велики чтоб экономить время и силы на более сложные типы соединений.

При соединение брусьев с помощью шпонок применяют клин из твердых пород для прочности угла. Установка шпонки в пазы брусьев позволяет предотвратить движение стыков соединенных брусов. Также стоит отметить прочность зависит от вида шпонки: поперечная, продольная или косая — косая отличается сложностью создания, но в замен отличный результат, прочный угол с малой тепропроводимостью.

[ads1]

Соединения бруса в коренной шип («Теплый угол» ) — этот тип соединения угла брусов, эффективен, теплоемок и весьма распространен в строительстве домов из профилированного бруса. Хитрость кроется в следующем: в одном из соединяющихся брусьев выпиливается паз, а на другом брусе вырубается шип размером подходящим под паз. При строительстве в паз кладут межвенцовый утеплитель в качестве которого может служить льноджутовое полотно или растительный войлок. Важно чтоб соединение шипа и паза было плотным для минимилизации потери тепла. И еще для прочности конструкции ряды брусьев чередуются шипами и пазами, и забивают круглый деревянный нагель (шпонку).

Соединение бруса в теплый угол можете подробно рассмотреть в видео ниже:

Предварительные расчеты по разметкам пропилов соединений углов смотрите на схеме

Применяя в угловых соединениях шпонки (нагели), курдюки, присеки и прочие соединения по типу «шип в паз», очень важно предусматривать между пазом и шипом обязательные вертикальные зазоры. Это необходимо, чтобы компенсировать неизбежную усадку сруба.

Еще один тип вырубки угла который я хочу рассмотреть — соединение «в полдерева» — тип крепления название, которого закрепилось среди плотников благодаря пропилу половины ширины бруса. Так же как и предыдущих вариантах сборка брусового сруба начинается со сверления дырок под нагели (шпонки) в местах близ соединений углов, длину нагеля надо рассчитывать так чтобы хватило на несколько брусьев. Также есть более модифицированная версия этого соединения — добавлять шпонку в стыки брусьев для увеличения прочности соединения угла, а также для большей теплоемкости

И наконец самый прочный и надежный и с минимальными тепловыми потерями — это соединение бруса ласточкин хвост. Почти тоже самое что и «коренной шип», но тут шип пропиливается трапециевидной формы. Связи с этим пазу придают аналогичную форму.

У нее есть разновидность горизонтального соединения ласточкин хвост в лапу — в котором, брусе пропиливают горизонтальные трапециевидные выемки которые должны идеально подходить друг к другу — встречается довольно редко в строительстве домов или бань из бруса из-за сложности приема пиления и большинству клиентов таков вид крепления не нравиться чисто с эстетической стороны. В моей практике строительства всего лишь пару раз клиенты просили такой угол. Кстати получилось неплохо. Т-образные виды соединения бруса, для создания внутренних стен дома, воплощаются с использованием следующих соединений:

  • Замочного паза на вставном шипе
  • Симметричного трапециевидного шипа – сковородня
  • Прямоугольного трапециевидного шипа – полусковордня
  • Симметричным трапециевидным шипом –глухим сковороднем
  • Прямого паза на коренном шипе.

Можете наглядно просмотреть на рисунке, как из себя представляют Т –образные соединения внутренних стен:

Кликните для увеличения

Приемы продольного соединения

Во время строительства большого дома, обычно если длина превышает 6 м (стандартная длина профилированного бруса) приходиться продольно соединять два бруса для увеличения длины.

В таком случае советую применять один из следующих видов соединений брусьев.

  • Косой замок.
  • Продольный шип на шпонках
  • В полдерева
  • Продольный коренной шип

Крепление бруса между собой по длине при помощи шипа на шпонках является довольно-таки крепким. Применение такого типа соединения предполагает пропилы идентичных пазов на концах соединяющихся брусьев. Пропиленные брусья устанавливают впритык друг к другу, а в паз забивается шпонка из твердых пород дерева, которая прочно скрепляет оба стыкующихся бруса.

Шпонка – это вставка (клин) который закрепляет два элемента соединяемой конструкции. Шпонки изготавливают из металла или дерева твердой породы, бывают прямоугольные, призматические и «ласточкин хвост» ровные и зубчатые.

Продольное крепление в полдерева аналогична соединению углов в «полдерева» — концы соединяющихся брусьев пропиливаются на ширину равной половине толщины бруса. Прочность крепления увеличивают за чет скрепления нагелем (также можно скрепить скобой, гвоздями, крепежной пластиной). Конечно, это простой и быстрый вид крепления, но его прочность недостаточна для несущих стен дома из бруса. Я не рекомендую.

Соединение «продольный коренной шип» — на одном конце бруса делается паз а на другом – шип. Крепление аналогично соединению углов на коренной шип. Для большей крепости советую паз и шип распиливать трапециевидной формы – ласточкин хвост. Это исключить горизонтальные колебания закрепляемых брусов.

Увеличение длинный бруса применяя соединение «косой замок» — является одним из сложных приемов для плотников, но по уровню крепости и устойчивости оно сильно опережает выше описанные соединения бруса. Обычно строящие компании умалчивают о таком креплении, чтобы не утруждать свои бригады плотников. Ниже на рисунке изображена схема реализации:

Соединение «ласточкин хвост»

Выполняется по аналогии с бревенчатым срубом: на концах брусков делают трапецевидный шип, а в смежных брусьях выбирают паз ответной формы, обеспечивающий хорошее прилегание. Прочность такого сруба вполне достаточна для строительства бани, но теплоизоляционные свойства несколько ниже, чем у бревенчатого.

Какой выбрать способ соединения – зависит от ваших возможностей и желания, а также от того, в каком регионе и при каком климате будет эксплуатироваться баня, планируется ли ее утеплять. В целом, необходимо руководствоваться не экономией материалов и времени, а вопросами прочности и долговечности. И тогда ваша баня будет дарить вам легкий пар и хороший настрой долгие годы.

Советуем почитать про нижнюю обвязку каркасного дома.

А. По углам дома

Соединение с остатком

Это значит, что концы заготовок по углам строения будут несколько выступать за его периметр. Недостаток – повышение расхода стройматериала. Но есть и «плюс» такого соединения – оно более прочное, к тому же угловые части здания (самые проблемные места) лучше защищены от осадков.

Самый распространенный способ – «в обло» («замкового» типа). Его еще иногда называют в «чашу», но это применяется только по отношению к бревнам.

Замки:

  • Односторонний. Уже понятно, что «выпил» делается только на одной заготовке.
  • Двухсторонний. Соответственно, на каждом из брусьев примерно на ¼ производится выборка материала (стыковочные пазы).
  • Четырехсторонний. В этом случае «выпилы» производятся на всех гранях. Такое соединение в исполнении намного сложнее, зато считается самым надежным. К тому же упрощается монтаж – остается лишь собрать вместе отдельные детали «конструктора».

Без остатка

Это означает, что угловые грани смежных стен абсолютно ровные, без выступающих концов бруса (соединение «в охряп»).

Из рисунков понятно, что есть много разновидностей такого скрепления заготовок.

Плюсы сруба дома

Натуральная древесина самый экологичный материал из всех возможных базовых стройматериалов. В любом бревенчатом доме легко и приятно дышать. Природный микроклимат, насыщенный кислородом, со специфическими микроэлементами и смолами той или иной породы дерева всегда будет способствовать стабильному здоровью и хорошему самочувствию жильцов. Пиломатериалы из кедра еще и оказывают антисептическое и очищающее воздействие на человека и окружающую среду в целом. Подробнее про свойства кедра в строительстве.

Быстрые сроки возведения.

С момента доставки материала участок до полного возведения сруба может пройти всего несколько дней. Процесс возведения умелыми мастерами не занимает много времени. За исключением возведения срубов больших площадей и сложный проектов. Другое дело его усадка, о которой мы поговорим ниже в статье.

Низкая теплопроводность.

Качественный сруб не нужно дополнительно утеплять искусственным материалами. Но при этом толщина стены не должна быть тоньше 25 см.

Хорошая шумоизоляция.

Деревянные стены практически не пропускают шумы. При умеренном уровне шума жильцы в соседних комнатах не будут слышать друг друга. Исключением являются экстремальные шумы доносящиеся с улицы, которые могут быть слышны в доме из любого материала.

Долговечность.

При нормальном уходе и постоянном проживании качественный сруб прослужит до сотни лет. В наше время сохранилось достаточно много примеров подобных бревенчатых домов, крепости которых позавидуют многие современные материалы.

  • Дышащий дом. Природный и естественный газообмен сруба, всегда создает внутри дома насыщенную чистым кислородом атмосферу. При этом сруб дома не требует монтажа дополнительной вентиляции. Такому дому достаточно естественного поступления воздуха через окна и двери.
  • Достаточно легкий дом. В сравнен с тяжелыми каменными, кирпичными домами, деревянный сруб не требует такого массивного и тяжелого фундамента, поскольку значительно легче. Таким образом, возможна некоторая экономия при возведении фундамента.
  • Красивый внешний вид. Сруб дома –это строение на котором невольно и надолго задерживается взгляд любого человека. Его хочется рассматривать и им хочется восхищаться снова и снова. Бревенчатый конструктив, неповторимый древесный рисунок каждого бревна и бруса делает каждый сруб по своему красивый. Можно построить некрасивый каменный дом, однако построить сруб просто невозможно. Один только взгляд на собственный, рубленный дом, приносит большое удовольствие.
  • Уникальная и уютная атмосфера. Нельзя не выделить в отдельное достоинство такую способность сруба. Подобная атмосфера создается естественным способом. В таком доме, само дерево как бы наделяет жильцов своей силой и природным вдохновением. Благотворная обстановка сруба способствует максимальной продуктивности и творческому духу его хозяев.

Основные способы соединения бруса при укладке

По месту соединения нужно выбирать определенный метод, гарантирующий оптимальную прочность и плотность стыка. Угловые соединения можно выполнять:

  • с выступающими за основные размеры концами;
  • без выступов;
  • укладкой встык, когда брусья не накладываются друг на друга;
  • Т-образным соединением для стен внутри здания.

Рисунок 2. Устройство прямоугольного коренного шипа.

Технология способа с остатком обеспечивает лучшее качество углового соединения, но требует большего расхода материала. На каждом брусе получается от 0,4 до 0,6 метра нерационально используемой длины. При высоте в 15 венцов общая неиспользуемая длина составит от 20 до 36 м. При длине бруса 4 м это составит от 5 до 9 дополнительных изделий. Посмотреть угловое соединение с выступающими частями можно на рис. 1а.

Первый венец в здании обычно укладывается в сочленение с замочным пазом со специфическим названием стыка — «обло». Такой способ применяется при любом методе укладки материала, с выступами или без. Выборка выполняется на половину толщины изделия. Сочленение углов дома без выступов можно посмотреть на рис. 1б. Последующие венцы для предотвращения смещения в основных плоскостях нужно стыковать по типу «коренные шипы» с установкой нагелей. Устройство прямоугольного коренного шипа показано на рис. 2.

Нагель представляет собой деревянный брусок круглого сечения длиной 25 см и толщиной около 30 мм. В уложенном на прокладочный материал брусе нужно просверлить отверстие глубиной, превышающей длину нагеля на 20-40 мм, и в него забить деталь.

Соединение углов встык является самым простым способом. Качество таких стыков крайне низкое, создать теплый угол таким способом нереально. Крепление бруса при такой стыковке выполняют металлическими кронштейнами с шипами, прибиваемыми гвоздями. Укладка бруса встык показана на рис. 1в. Как крепить брус металлическим кронштейном, можно увидеть на рис. 1е.

Рисунок 3. Ласточкин хвост.

Т-образное соединение капитальных и внутренних перегородок имеет несколько вариантов:

  • стык с использованием замочного паза;
  • сочленение «паз-шип» в виде симметричной трапеции;
  • сочленение «паз-шип» в виде несимметричной трапеции с прямым углом;
  • использование сочленения «паз-шип» прямоугольной формы.

Шипы в виде трапеций предназначены для сохранения соединения при расшатывании конструкции и усилиях, направленных на растаскивание в разные стороны. Устройство таких сочленений является сложным, но и более надежным креплением. Из-за внешнего вида соединение получило название «ласточкин хвост». Устройство такого сочленения можно посмотреть на рис. 3. Изготовление «ласточкиного хвоста» требует тщательности и терпения при подгонке поверхностей.

Многие мастера предпочитают крепить стены при помощи прямоугольных коренных шипов. Часто на Т-образных соединениях применяют крепление специальными скобами, длинными болтами с шайбами большого диаметра или гвоздями. Пример соединения шипами с прямым углом показан на рис. 1г.

Соединительный крепёж

С появлением современного крепежа из прочной легированной и оцинкованной стали упростились многие строительные процессы, в том числе и устройство надёжных соединительных узлов в конструкциях из бруса. Одни из них применяются уже давно, и традиционно пользуются популярностью. Другие появились сравнительно недавно, поэтому могут быть неизвестны людям, профессия и интересы которых не связаны со строительством.

Традиционные крепёжные элементы

Самыми простыми, надёжными из них являются шканты или нагели, изготовленные из твёрдой древесины. Они идеально сочетаются с основным материалом, не вызывая его деформацию, растрескивание или гниение. В сочетании с клеевыми составами они позволяют осуществлять прочное крепление.

Сборка сруба на стальных нагеляхИсточник remontik. org

Нагели бывают и металлическими. Их главное достоинство – высокая прочность и долговечность, поэтому их часто используют для скрепления брусовых венцов по вертикали.

Гвозди и скобы, которые раньше были едва ли не единственными видами крепежа для дерева, сегодня стараются не использовать при строительстве капитальных зданий, так как чёрный металл, из которого их изготавливают, несовместим с деревом. Он легко поддаётся коррозии, портя древесину и постепенно разрушаясь. По этой же причине не рекомендуется применять самодельные нагели, нарезанные из арматурных прутьев.

Современные крепёжные изделия

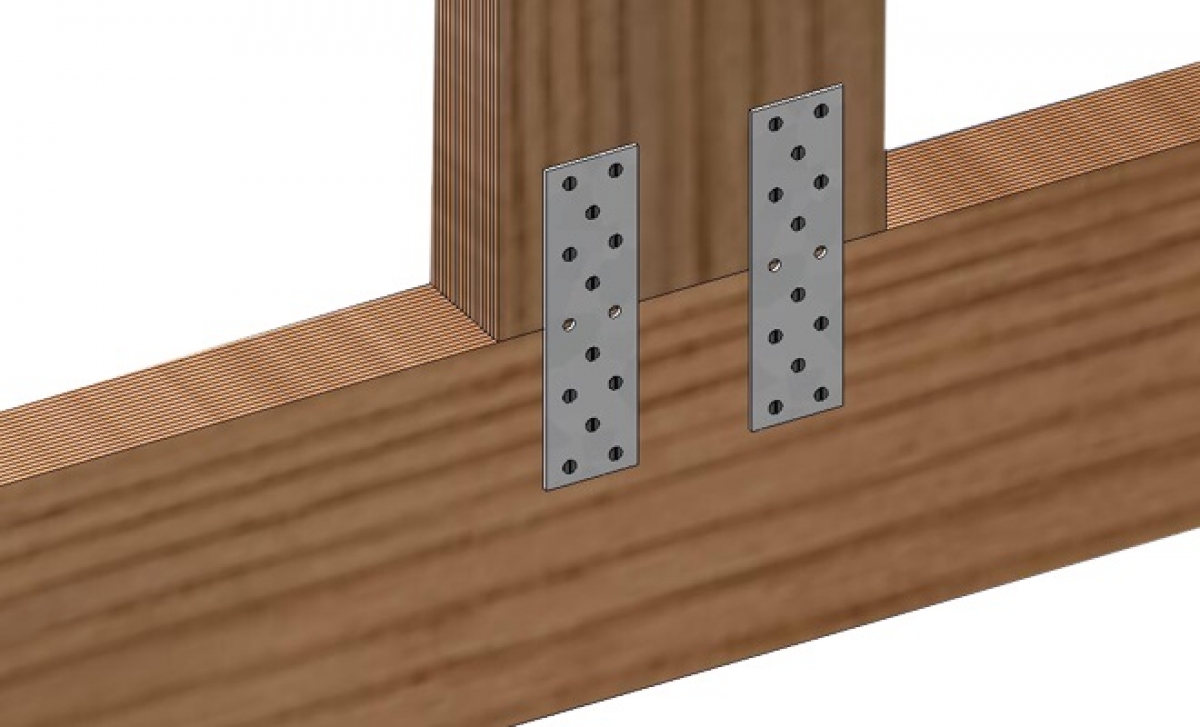

Очень разнообразный крепёж изготавливают из стального перфорированного проката толщиной не менее 2 мм с антикоррозионным покрытием. Из него делают:

пластины разной длины и ширины с отверстиями под саморезы и анкеры. Большой ассортимент типоразмеров позволяет решать такие задачи, как соединить брус между собой по длине 150 на 150, скрепить стропила в коньковой части или усилить провисающий стык без нижней опоры;

Соединительная оцинкованная пластинаИсточник www. sibwindows.ru

  • соединительные уголки из того же исходного материала бывают простыми и усиленными, с дополнительным ребром жёсткости. В ассортименте этих изделий есть как равнополочные уголки, так и с разной длиной полок. Они применяются для усиления угловых соединений сруба, крепления стропил, балок перекрытия, создания каркаса для внутренних перегородок и т.д.;
  • опоры – крепёжные детали сложной формы, позволяющие создавать надёжные угловые Т-образные стыки без изготовления замков. Например, крепить к стенам балки перекрытия. Их типоразмеры соответствуют всем стандартным размерам сечения бруса.

Усовершенствованным аналогом перфорированной пластины является гвоздевая или зубчатая пластина. С её помощью надёжно скрепляются элементы конструкции, расположенные в одной плоскости.

С помощью гвоздевых пластин можно собирать фермы и сращивать брус по длинеИсточник cdn.mitekea.com

Весьма востребованы в деревянном строительстве и резьбовые шпильки. Ими стягивают стык, закручивая гайки с обеих сторон от него.

А самым современным крепёжным изделием, позволяющим не только соединять венцы друг с другом, но и компенсировать усадку дома и появление щелей между брусьями, является пружинный узел «Сила».

Видео описание

Что это такое, и как работает данный пружинный узел, рассказано в видео:

При строительстве деревянного дома обязательно возникает вопрос, как соединить два бруса в длину или скрепить угол. У каждого мастера в этом деле свои предпочтения: один придерживается методов, проверенных веками, другой больше доверяет современным способам с использованием специального крепежа. И этот вопрос нужно обсудить заранее, предварительно самостоятельно изучив все возможные варианты и решив, что для вас в приоритете: скорость и приемлемая стоимость монтажа или качество и надёжность.

Деревянные кубики для детей своими руками (с шаблоном!) — Созданный дом

Мои дети любят строить. В прошлом году я купил им несколько деревянных блоков.

Им больше нравится строить, чем делиться.

Так что я сделал больше. Они получают их на Рождество, поэтому, увы, я не могу сейчас показать вам фотографию полных ликования малышей, счастливо играющих вместе, с херувимскими улыбками на лицах, когда они работают над совместным строительством.

Я покажу тебе это фото, как только это произойдет…

Но я могу показать вам это:

Это набор из 100 штук, ребята.

Давайте поговорим о том, стоит ли делать деревянные блоки своими руками. Это рентабельно? Может быть. Некоторые наборы блоков очень, очень дорогие. Другие, не очень. Я рассчитал стоимость, если у вас не было под рукой этой древесины… затем потерял бумагу, на которой я записал расчеты. Но это довольно хорошо сводилось к тому, чтобы быть хорошей сделкой для качественных блоков, и я определенно сделал бы это снова.

Материалы

*Это сообщение содержит партнерские ссылки для вашего удобства. Вы можете прочитать о том, что это значит, и прочее здесь.

Для изготовления блоков я использовал болиголов и пихту. Вы можете использовать что угодно, на самом деле. Вы сможете сделать такой большой набор из:

1 – 1×2 @ 6 футов

3 – 2×2 @ 8 футов

1 – штанга диаметром 1 1/4″ @ 6 футов

Время

Могу ли я сделать это за время для Рождества?! Конечно, просто дайте себе пару часов.

Инструменты

Вы можете сделать это, используя только торцовочную пилу и настольную пилу. Вы также можете пропустить пару вещей и использовать только торцовочную пилу.

Шаблон

Знаете, что я собираюсь сделать? Я собираюсь дать вам бесплатный шаблон, чтобы сделать все эти шаблоны самостоятельно. Серьезно. Нет строки. Я такой милый.

Нажмите здесь, чтобы загрузить:

Шаблон деревянного блока «Сделай сам»

**ОБНОВЛЕНИЕ: Шаблон номер 10 (4,25″ 2×2) неправильно отмечен как угол 45 градусов. Там должно быть 22,5 градуса. Один из способов сделать эти разрезы более безопасными — отрезать угол, а затем обрезать его по длине. Как всегда, не забывайте соблюдать все меры предосторожности при использовании пил.**

Итак, у вас есть шаблон, который говорит вам большую часть того, что вам нужно знать. Я собираюсь сравняться с вами здесь. Количество блоков, которые я сделал каждого типа, совершенно произвольно. Включите его, если хотите. Некоторые блоки вырезаются очень быстро, некоторые требуют больше усилий. Блоки с насечками (#9) требуют некоторой работы. Я сделал их, несколько раз пропустив их через настольную пилу, а затем вырубив их. Если это звучит как много работы, пропустите этот шаблон. Ваш ребенок никогда не узнает.

Остальные блоки были изготовлены с помощью торцовочной пилы, за исключением последних двух шаблонов №14 и №15. Чтобы сделать это, я поставил настольную пилу под углом 45 градусов, а затем сделал длинный кусок 2 × 2. Для дополнительной безопасности я использовал 6-футовый кусок и пробежал только первые пару футов, чтобы мои пальцы были далеко от лезвия. После этого я использовал торцовочную пилу, чтобы нарезать куски, создавая больший и меньший треугольник для каждого разреза, потому что настольная пила не была установлена ​​точно посередине. Ваш, вероятно, тоже не будет, поэтому вы получите большой и маленький треугольник.

Для круглых блоков я использовал шкафные стержни, которые были разбросаны по всему магазину. Эти блоки — потрясающий проект по переработке древесных отходов, если у вас есть подобные вещи. Проверьте также Восстановить, и вы часто можете получить много.

Финишная обработка

Я отшлифовал края каждой детали с помощью канцелярской ленточной шлифовальной машины. Закруглите все эти края. Надрезанные части вам придется немного отшлифовать, как бы мне ни было больно об этом говорить. Я ненавижу ручную шлифовку.

Покройте деревянные блоки пищевым минеральным маслом. Потому что дети засовывают что-то в рот. И под вещами я имею в виду все.

Сложите все это в большой холщовый мешок, прикрепите к нему бантик и наслаждайтесь волшебством ваших детей, мирно играющих весь день. Или как получится – результаты могут быть разными.

Как всегда, напишите мне, если у вас есть какие-либо вопросы, и удачной сборки!



дерево — Как соединить деревянные детали, но разъемные

Задавать вопрос

спросил

Изменено
7 лет, 3 месяца назад

Просмотрено
5к раз

Я хочу связать эти части вместе, но не навсегда . Я хочу иметь возможность поставить лайк, когда захочу. Что-то вроде облигации Лего.

Думал поставить на них магниты, но не нашел подходящего, а другого красивого решения придумать не могу. Есть идеи?

  • Идея состоит в том, чтобы покрыть часть моей стены этим
  • .

  • Я хочу иметь возможность менять его со временем и придавать ему новый вид
  • Их нужно только прикрепить друг к другу, как кирпичную стену в форме, которую вы видите на картинке (одна на половине двух других)
  • Необходимо использовать любой дополнительный металл или материал, кроме этих частей, чтобы быть вне поля зрения
  • Я не хочу, чтобы меня заставляли разбирать все это, чтобы изменить форму
  • дерево
  • дизайн

4

  • Вы можете попробовать стиль Tinker Toy™ и сделать или купить маленькие соединительные штифты.
    • Печально, но похоже, что Tinker Toys теперь сделаны из пластика, а не из дерева. Я бы проголосовал за этот вариант просто ради ностальгии.

5

Первое, что приходит мне в голову, это использовать широкие горизонтальные застежки-липучки на задней части каждого блока и соединить их с вертикальными застежками-липучками. Вы можете легко изменить расположение. Только несколько ключевых блоков должны иметь вешалки для картин, чтобы прикрепить их к стене.

2

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя адрес электронной почты и пароль

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания и подтверждаете, что прочитали и поняли нашу политику конфиденциальности и кодекс поведения.

admin

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
