Сборка выдвижного ящика при помощи шкантов и минификсов

В данной статье описывается метод сборки выдвижного ящика из готовых заводских деталей, с размеченными отверстиями под шканты, минификсы и конфирматы. Из этого материала вы узнаете как собрать выдвижной ящик самостоятельно и легко сможете это сделать своими руками.

Обставлять свое жилище мебелью человек стал еще со времен постройки первого дома. Постепенно появлялись скамьи, столы, лежанки, которые со временем трансформировались в комфортные диваны, шкафы и кровати.

Было время, когда простой деревянный стул поражал своей изысканностью и красотой. Потом наступила эра унификации и все предметы мебели стали выполнять только свое функциональное назначение.

Но непреодолимое желание человека жить в комфорте и уюте заставляло искать новые формы  и воплощать оригинальные идеи. Настоящим выходом стало производство корпусной мебели, в которой гармонично объединились привлекательность и простота, индивидуальность и доступность.

Теперь не составляет труда найти необходимое изделие, требуется только сноровка в его сборке и умение разбираться в мебельных деталях.

Много вопросов в этом деле почему-то возникает в частности при сборке ящиков, например для шкафа или комода, особенно если крепежными деталями являются минификсы. Разберемся?

Содержание

  • Деталировка выдвижного ящика
  • Сборка выдвижного ящика, установка шкантов
  • Установка минификсов
  • Прикручиваем конфирматы
  • Установка ручек
  • Прибиваем дно ДВП
  • Установка направляющих на ящик

Деталировка выдвижного ящика

Итак, достаем наш ящик из упаковки и рассматриваем.

Если есть парные отверстия на боковинах, то значит наша конструкция будет крепиться при помощи минификсов. Более детально про установку самих минификсов с нуля написано в статье Установка мебельного эксцентрика.

Кроме них будем использовать конфирматы, шканты и мебельный клей, шурупы и гвоздики.

Для начала распределим наш ящик на полу в развернутом виде, чтобы было понятно где какая часть.

Деталировка ящика

Сборка выдвижного ящика, установка шкантов

Затем в самое большое отверстие тыльной части (оно не сквозное) наливаем клей и вставляем шкант. Он должен входить плотно без перекосов (сам процесс подготовки углублений под шканты описан в статье по сверлению отверстий)

Установка шканта

Устанавливаем боковину на шкант и слегка надавливаем на нее, чтобы планка плотно села на место. То же самое проделываем и с другой боковиной.

Устанавливаем боковину на шкант

В лицевой панели ящика с внутренней стороны тоже есть отверстия под разные крепления, в том числе под шкант и минификс.

Установка минификсов

Уточним, что же такое минификс.

Минификс — это крепление, состоящее из двух частей – штифта и эксцентрика. Первый похож на винт и служит для плотной установки с помощью резьбы в панель, а эксцентрик монтируется в боковую часть. Его функциональная обязанность – захватить штифт и притянуть посредством поворота лицевую панель

Шкант устанавливаем аналогично вышеописанному, а штифты вкручиваем отверткой в предназначенные для них отверстия с внутренней стороны панели.

Установка штифта при сборке мебельного ящика:

Теперь установим эксцентрики. Находим в боковинах соответствующие отверстия (обычно они расположены с одной и той же стороны обеих боковых частей) и вставляем в них эту крепежную деталь. Устанавливать надо таким образом, чтобы полость внутри эксцентрика совпадала с выходом отверстия под штифт.

Соединяем панель и остальную часть конструкции, совмещая шкант и штифт с предназначенными для них отверстиями. Чтобы крышка плотно села на шкант можно простучать молотком по месту соединения.

Делать это надо аккуратно и через толстый кусок картона или ткань, свернутую в несколько слоев.

При шкантовом соединении нельзя прилагать чрезмерных усилий при работе молотком, т.к. есть большая вероятность повреждения поверхности детали.

Настало время работы с эксцентриками. Отверткой с крестообразным жалом проворачиваем его по часовой стрелке, захватывая внутренней резьбой шляпку штифта и подтягивая тем самым панель в соединении.

Прикручиваем конфирматы

Далее заворачиваем все конфирматы специальным шестигранным ключом, который обычно идет в комплекте с крепежом. Если вам нужна подробная информация о том, как делать под них отверстия, можете ознакомиться со статьей Сверление под конфирматы.

Закручиваем конфирматы

Установка ручек

Сейчас можно досверлить отверстия под ручки на лицевой панели. Зачастую на фабрике этого не делают, поэтому приходится заниматься доработкой уже на этапе сборки.

Прибиваем дно ДВП

Со стороны дна полученного ящика прибиваем конструктивную часть из ДВП, предварительно выровняв четырехугольник по двум диагоналям

Очень важно, чтобы величины диагоналей были равны! В противном случае у вас будут проблемы в использовании мебельного ящика, он будет постоянно заедать при движении, а так же не полностью заходить

Прибиваем дно ДВП

Установка направляющих на ящик

Последним этапом будет прикручивание направляющих для установки ящика в шкаф. Они крепятся небольшими шурупами сквозь монтажные отверстия. В местах крепления на боковых сторонах ящика уже нанесены метки, по которым и производится закрепление направляющих.

Если вы не знаете, как разметить детали и установить их, можете ознакомиться со статьей Установка телескопических направляющих.

Прикручиваем направляющие

Собрать ящик даже с незнакомыми креплениями совсем несложно, если предварительно ознакомиться с информацией по их применению.

Выдвижной ящик в собранном виде

Вот мы и собрали наш ящик. Для этого мы использовали уже готовые детали и предпочли соединение минификсами.

Минификсы – более надежный вид крепежа, который не дает конструкции расшататься и всегда предоставляет возможность укрепить соединение простым поворотом отвертки.

Теперь вы знаете, как собрать выдвижной ящик своими руками, и сможете это повторить в домашних условиях. Удачи!

Сборка выдвижных ящиков. Установка направляющих.

Содержание

  • 1 Установка направляющих для выдвижных ящиков
    • 1. 1 Установка направляющих

Сборка выдвижных ящиков. Установка направляющих.

Содержание

1.Сборка
2.Установка фасада
3.Установка направляющих
4.Роликовые направляющие
5.Шариковые направляющие

Современная мебель немыслима без выдвижных ящиков. Они используются в столах, тумбочках, шкафах-купе, кухонной мебели. Да мало ли где! Как правильно собрать выдвижной ящик, какие инструменты и материалы для этого потребуются и поможет разобраться данная статья.

Выдвижные ящики несложно изготовить самостоятельно. Перед изготовлением выдвижного ящика нарисуем его на листе бумаги или в специализированной программе. На рисунке видно, что ящик состоит из двух боковин, передней и задней стенки и фасада. Дно ящика может быть как из ЛДВП, так и ДСП. Если речь идет о ящике письменного стола, то лучше использовать ДВП, а выдвижному бельевому ящику для кровати лучше сделать дно из ДСП, так как он должен выдерживать большие нагрузки.

Дно из ЛДВП можно прикрутить саморезами или вставить в специальный паз. Поскольку далеко не в каждой квартире есть оборудование для фрезеровки паза, будем использовать первый вариант.

Иногда переднюю стенку не устанавливают в целях экономии ДСП и тогда фасад крепится шкантами сразу к боковинам. Мне этот вариант не нравится, но для разнообразия опишем и его.

Итак, приступим к сборке. Первым этапом нужно просверлить отверстия под конфирматы в боковинах. Не забываем подложить под деталь кусок ненужной доски или ДВП, чтобы избежать сколов на ламинированной поверхности. После этого скручиваем детали при помощи конфирматов и прикручиваем саморезами дно. Если выдвижные ящики планируются большие по размерам и должны выдерживать нагрузку более 15кг, дно лучше сделать из ДСП. В этом случае дно “вставляется” между боковинами, передней и задней стенками и прикручивается конфирматами.

Пожалуй, самым сложным процессом является установка фасада на бельевой ящик. Как я уже писал, есть два способа установки: на шканты (без передней стенки) и при помощи саморезов. Рассмотрим оба варианта. Для начала фасад надо разметить. Зная ширину фасада и ширину самого ящика, будет несложно высчитать отступы по краям фасада. Потом карандашом проводим линии с внутренней стороны – они в дальнейшем помогут прикрутить фасад ровно, без перекосов. Если фасад устанавливается без шкантов, то просто прикручиваем его саморезами к передней стенке ящика, предварительно выставив по нанесенным карандашным линиям. Если фасад будет крепиться при помощи шкантов, то сначала надо просверлить отверстия в боковинах и самом фасаде. При сверлении в фасаде не забываем пользоваться ограничителем глубины сверления на сверле. Важно помнить, что центры будущих отверстий на фасаде и боковинах должны совпадать, чтобы шкант стал на свое место ровно, без перекосов. Поэтому в этой ситуации лучше всего работает поговорка “семь раз отмерь – один раз отрежь”.

сверление отверстий в фасаде и боковинах ящика

В данном случае нужно обязательно смазать шканты клеем, так как выдвижные ящики практически никогда не разбираются. После соединения фасада с ящиком излишки клея лучше удалить.
О видах современной мебели читайте здесь.

Следующий этап сборки:

Неправильный выбор или установка направляющих для выдвижных ящиков может создать массу проблем в процессе эксплуатации изделия в дальнейшем. Чтобы не допустить возможных ошибок, следует заранее определиться как с типом, так и с способом установки. В чем и поможет эта статья.

Существует два типа направляющих для выдвижных ящиков – роликовые и шариковые.

Роликовые направляющие обычно белого цвета и ящик ездит на двух пластиковых колесиках. Сразу скажу, что этот тип направляющих создает больше проблем, чем пользы – ящики скрипят, со временем колесики рассыпаются, да и в крайнем положении ящик (особенно нагруженный) вполне может выпасть из гнезда. В целях общего кругозора стоит знать о существовании такого типа направляющих, но устанавливать их я крайне не рекомендую. К слову, при изготовлении кухни своими руками я сначала поставил роликовые направляющие, впоследствии их пришлось заменить на шариковые. Установка направляющих предельно проста: одна часть направляющих прикручиваются саморезами снизу ящика, а вторая на внутреннюю сторону изделия, куда устанавливается выдвижной ящик. Поскольку толщина самих направляющих равна 12,5мм, то ширина ящика должна быть на 25мм меньше внутренней ширины тумбы. Т.е. если тумба шириной 600мм сделана из ДСП 16мм, то внутренняя ширина будет 600-16*2=568мм Ширина ящика равна внутренней ширине минус толщина двух направляющих или 568-25=543мм. Я бы убрал еще 1 или 2мм для придания ящикам более свободного хода, в крайнем случае, всегда можно подложить между направляющими и ящиком картон.

Шариковые направляющие или направляющие полного выдвижения представляют собой телескопическую конструкцию, которая позволяет выходить ящику ровно на длину самой направляющей. Движение происходит по металлическим шарикам, что обуславливает надежность и плавность хода. Направляющие бывают различных размеров, что позволяет подобрать их к ящикам практически любых размеров. Сами шариковые направляющие неразборные и крепятся как к ящику, так и к тумбе, что исключает выпадение из гнезда, смещение, перекос и прочие неприятности. Поскольку они довольно крепки их можно устанавливать на ящики, которые предусмотрены для больших нагрузок. Ящики для белья, которые устанавливаются на двухъярусные кровати для детей рассчитаны на довольно большие нагрузки, поэтому на такой тип ящиков однозначно нужны направляющие полного выдвижения.

Установка направляющих происходит в три этапа: разметка ящика и тумбы, крепеж направляющих к ящику и крепеж к тумбе.

Я всегда устанавливаю направляющие строго по центру ящика, так как так намного легче впоследствии просчитывать расстояния между направляющими для крепежа в тумбе. Для облегчения монтажа направляющих можно удалить один из усиков на самой направляющей – это поможет комфортнее закрутить саморез.

установка роликовых и шариковых направляющих

Далее располагаем роликовые направляющие центрами отверстий под саморезы по начерченной линии и обычными саморезами через отверстия прикручиваем сначала к выдвижному ящику, а затем к внутренней поверхности тумбы. Зазор между внутренней стенкой тумбы и внешней стороной выдвижного ящика должен быть равен толщине направляющей. Внимание! Обязательно померяйте толщину направляющей, так как у разных производителей они могут отличаться. Впрочем, как правило, 13мм на каждую стороны достаточно.

Замечу, что прикручивать направляющие к внутренней стороне тумбы или шкафа в готовом изделии не совсем удобно, поэтому лучше это делать еще на этапе сборки.

Видео по теме:”Сборка ящиков,установка направляющих”.

How to Build Drawers-{Полное руководство по изготовлению ящиков}

В этом посте я делюсь с вами своим подробным руководством о том, как сделать ящики для шкафов и мебели!

.

Я знаю, что здесь я в меньшинстве, но я люблю собирать ящики. Он никогда не устареет, и я люблю добавлять их к мебели, которую изготавливаю, когда только могу. Но, я знаю, для многих изготовление ящиков кажется пугающим и разочаровывающим.

Я подробно описываю ВСЕ — от того, как рассчитать размер вашего ящика, до того, в какие отверстия на направляющих вставлять винты.  ВСЕ. Я показываю вам ТОЧНО, как я это делаю каждый раз. Итак, если вы готовы начать делать ящики, давайте приступим к этому. Будьте осторожны, это длинный пост, но он ПОЛНЫЙ информации.

.

В качестве общего примечания, я буду говорить о шарикоподшипниках, боковых направляющих для ящиков только в этом посте. Это единственный вид, который я использую в своих проектах. Я обнаружил, что все остальные крайне разочаровывают. PS, если вам нравятся стол и комод, которые я показываю в этом посте, обязательно ознакомьтесь с этими постами здесь: Письменный стол и Комод своими руками.

Кроме того, я делаю все ящики из фанеры толщиной ¾ дюйма для ящика и фанеры толщиной ¼ дюйма для дна. При изготовлении, установке и сборке ящиков нужно следить за тем, чтобы все было выровнено и ровно. Мне нравится использовать фанеру для изготовления ящиков, потому что тогда мне не нужно беспокоиться о скрученных или деформированных досках, вызывающих проблемы с выравниванием.

Кроме того, он выглядит СУПЕРЧИСТЫМ, а поскольку фанера почти не двигается так сильно, как массивная древесина, подверженная сезонным изменениям, она с меньшей вероятностью вызовет какие-либо напряжения, связанные с вытягиванием или толканием направляющих и т. д.

.

Ниже приводится точный процесс, который я использую для изготовления, измерения и установки выдвижных ящиков. Это не обязательно правильно или неправильно… это просто то, что работает для меня. Если вам нужна версия для печати, вы можете получить ее здесь:

Перейти к:

  • Шаг 1: Определите высоту передней панели ящика
  • Шаг 2: Установка направляющих ящика
  • Шаг 3: Сборка ящиков
  • Шаг 4. Установите выдвижной ящик на направляющие
  • Шаг 5: Прикрепите фасады ящиков

Шаг 1: Определение высоты фасадов ящиков

Типы фасадов ящиков

Прежде чем мы сможем определить размеры фасадов ящиков, нам нужно рассмотреть различные варианты фасадов ящиков. Во-первых, вам нужно определить, будут ли ваши фасады ящиков вставными или накладными. (См. этот пост для получения информации о вставке и наложении ) Затем вам нужно определить, каркасные у вас ящики или бескаркасные.

.

Вот несколько примеров:

Верхний ящик этого стола вставлен в рамку (обратите внимание, что он окружен рамкой со всех сторон). Обратите внимание, что ящики встроены, потому что они установлены внутри передней части шкафа. Нижние ящики имеют вставку без рамы (обратите внимание, что у шкафа ЕСТЬ лицевая рама, но отдельные ящики не имеют индивидуальной рамы).

Затем у нас есть полные накладные ящики, которые в данном случае не имеют рамок. Обратите внимание, что ящики висят НАД стенками шкафа и не имеют индивидуальной рамы.

Как определить размер передней панели ящика?

Частично это связано с математикой, но частично с личными предпочтениями. Я покажу вам два примера, чтобы помочь вам понять, как рассчитывать размеры.

.

Размеры выдвижных ящиков с внутренней рамой

Выдвижные ящики с внутренней рамой, безусловно, наиболее просты в расчетах. Просто измерьте отверстие рамы и вычтите ¼ дюйма из высоты и ширины, чтобы найти размер фасада вашего ящика. По сути, эмпирическое правило заключается в том, чтобы между передней частью ящика и рамой оставалось пространство ⅛ дюйма со всех сторон.

Размеры бескаркасных ящиков

Однако, если ящики не имеют индивидуальной рамы, у вас есть варианты. А опции все усложняют.

.

В качестве примера рассмотрим этот кухонный шкаф. Я хочу три ящика, поэтому мне нужно три фасада ящика. Я хочу, чтобы два нижних были одинакового размера, а верхний — меньше. Я также хочу, чтобы эти фасады ящиков полностью накладывались ( см. этот пост для получения подробной информации о вариантах наложения / вставки ).

.

Поскольку они полностью накладываются друг на друга, передние панели ящиков будут закрывать всю переднюю часть шкафа, ЗА ИСКЛЮЧЕНИЕМ ⅛ дюйма со всех сторон ( подробности см. в этом посте ). Также должен быть зазор ⅛” МЕЖДУ фасадами ящиков.

.

Таким образом, высота моего шкафа составляет 31 дюйм, и я вычитаю верхний зазор ⅛ дюйма, нижний зазор ⅛ дюйма и два зазора ⅛ дюйма между фасадами ящиков, и у меня получается 30 ½ дюймов покрытия передней части ящика. Если я хочу, чтобы два фасада были высотой 12 дюймов, то 30 ½” – 12” – 12” = 6 ½” остается для фасада верхнего ящика.

Если вы делаете вставные фасады ящиков, идея точно такая же, за исключением того, что все ваши ящики должны входить ВНУТРИ проема, а не закрывать боковые стороны… как на нижней части этого комода , показанного здесь.

Если бы я хотел, чтобы все ящики были одинаковыми, я бы взял 30 ½ дюйма и разделил на 3, чтобы получить все фасады, которые должны быть 10 ⅙ дюйма, поэтому я, вероятно, округлил бы до 10 ⅛ дюйма, так как это ближайшее число на моей рулетке ха-ха.

Шаг 2: Установка направляющих ящика

Теперь, когда я определился с размерами передней панели ящика, я могу придумать, где установить направляющие. я использую Направляющие на шарикоподшипниках для всей моей мебели и шкафов. Они просты в использовании и легко настраиваются. Вот что я покажу в этом посте. К вашему сведению, вы можете приобрести их в Home Depot или в Интернете по адресу Amazon , Rockler и многих других розничных продавцов.

.

Направляющие с шарикоподшипниками бывают разных размеров — обычно с шагом 2 дюйма, таким образом, 10 дюймов, 12 дюймов, 14 дюймов и так далее, обычно до 24 дюймов в длину. Вы можете купить их с механизмом плавного закрывания или без него. Вы можете выбрать слайд любого размера, если он такой же длины или короче, чем глубина того, во что вы его устанавливаете.

.

Если передняя часть вашего ящика будет вставлена ​​в шкаф, вы также должны принять во внимание, что это отодвинет направляющую назад на толщину передней части вашего ящика. Так что в этом случае, если у меня есть шкаф глубиной 22 дюйма и фронтальная часть выдвижного ящика толщиной ¾ дюйма, я больше не могу использовать направляющую 22 дюйма. Я должен пойти с 20-дюймовым слайдом или короче.

Как и где установить направляющие ящика?

Я получаю много вопросов о приспособлениях для крепления направляющих. я ничего не использую. Когда это возможно, я переворачиваю свои шкафы или предмет мебели на бок, чтобы установить направляющие, вместо того, чтобы делать это, когда предмет стоит. Так гораздо проще измерить и установить, так что ничего не двигается во время закручивания винтов.

Я кладу шкаф, измеряю, отмечаю, затем использую угольник, чтобы провести линию от этой отметки до передней части шкафа. Затем я выравниваю слайд с отметкой и прикручиваю на место.

.

Я всегда начинаю снизу и продвигаюсь вверх. Я устанавливаю первый слайд полностью в нижней части шкафа. ИЛИ, если у него есть рамка, я устанавливаю затвор так, чтобы нижняя часть была на одном уровне с нижним отверстием рамки.

.

Поскольку я уже знаю высоту фасада моего ящика, я могу довольно легко придумать, где установить направляющие. Давайте еще раз посмотрим на этот пример кабинета. Я выделил серым цветом фасады ящиков, чтобы дать вам наглядность.

.

Фасад моего нижнего ящика 12 дюймов. Чтобы упростить задачу и дать мне достаточно места для маневра, я отмеряю от дна шкафа примерно на 1 дюйм выше, чем передняя часть ящика, то есть 13 дюймов. Вот где я монтирую следующий слайд.

Затем я делаю то же самое для следующего слайда над ним, просто добавляю две лицевые стороны под ним плюс дополнительный дюйм — так что 12 дюймов + 12 дюймов + 1 дюйм = 25 дюймов. Пока вы очищаете переднюю часть ящика под ним, не имеет значения, где вы размещаете слайд, если он одинаков с обеих сторон шкафа.

.

То же самое относится и к выдвижным ящикам, просто измерьте ВНУТРЕННЮЮ часть проема и СНАРУЖНУЮ сторону шкафа.

Врезной и накладной монтаж

Если вы используете накладные фасады ящиков, устанавливайте направляющие заподлицо с передней частью шкафа.

Но, если вы используете фасады вкладных ящиков, устанавливайте их на толщину передней ВСТАВКИ от передней части шкафа. Как правило, передняя панель имеет толщину ¾ дюйма, поэтому установите ее на расстоянии ¾ дюйма от переднего края шкафа.

Как правило, эти направляющие для выдвижных ящиков на шарикоподшипниках имеют отверстия с горизонтальными прорезями на детали, которая крепится к шкафу, и отверстия с вертикальными прорезями, которые крепятся к ящику.

.

Это дает вам возможность регулировать выдвижной ящик в обоих направлениях по мере необходимости. Я никогда не использовал горизонтальные прорези для регулировки, поэтому, когда я устанавливаю их в корпус, я использую круглые отверстия, чтобы удерживать их на месте.

Просто раздвиньте направляющую и прикрепите шурупами ⅝ дюйма к дереву.
вставляется в шкаф не менее чем в трех местах.

Нужны ли мне распорные блоки?

Все, что было до этого, предполагало бескаркасные шкафы или внутреннюю часть шкафа заподлицо.

.

Но, если у шкафа или предмета мебели есть лицевая рама, которая закрывает часть внутренней части шкафа, как показано ниже на этом хранилище des k, вам потребуется установить распорный блок, чтобы вы могли установить выдвижной ящик заподлицо с отверстием в раме, чтобы он мог выдвигаться и входить.

Вы установите распорные блоки в соответствии с указанными выше размерами, а затем установите на них направляющие, как показано на рисунке.

Шаг 3. Сборка ящиков для ящиков

Итак, теперь, когда направляющие на месте, пришло время построить ящики.

Высота ящика

Как и в случае с размерами фасада ящика, есть два основных варианта, с которыми вы можете столкнуться. У вас либо есть рамка вокруг ящика, либо нет. В этом примере с этим столом обратите внимание, что нижние ящики шкафа не имеют рамок, а верхние имеют.

Для ящиков с рамой: Если у моих ящиков есть рамки, я удостоверяюсь, что высота моего ящика как минимум на 1 дюйм короче высоты моего отверстия, чтобы у него было достаточно места для открывания и закрывания.

.

Для ящиков без рамы: Если у моих ящиков нет рамок, я делаю их примерно на 2-3 дюйма короче передней части ящика. Это не «правило», это просто то, что я обнаружил, хорошо работает для меня.

Длина и ширина ящика для ящика

Чтобы вычислить длины, необходимые для того, чтобы вырезать все детали для изготовления ящика, вам потребуются только два измерения.

.

Вам нужна длина ваших направляющих (например, если вы используете 16-дюймовые направляющие, длина будет 16-дюймовой… довольно просто) и ширина отверстия, в которое вы планируете вставить ящик. Это дает вам ДЛИНЫ, чтобы вырезать свои части.

.

Бескаркасные шкафы

Итак, давайте снова возьмем этот пример. Это бескаркасный кухонный шкаф, в который я вставляю три ящика. Я использую 22-дюймовые направляющие для ящиков, а ширина открытия равна X (помните X из класса алгебры ??).

Общая ширина моего ящика должна быть на 1 дюйм МЕНЬШЕ, чем ширина моего проема — это дает место для направляющих ящика.

Теперь детали ящика нужно разрезать следующим образом. Боковые стенки из фанеры 3/4 дюйма, дно из фанеры 1/4 дюйма. 1/4-дюймовая фанера входит в пазы, вырезанные в ящиках, как показано, когда она собрана с карманными отверстиями. Я покажу это подробно позже.

Шкафы с лицевой рамой

Ранее я упоминал о добавлении распорных блоков в шкафы или мебель с лицевой рамой. То же самое применимо и в случае, когда у вас есть распорные блоки для слайдов, вам просто нужно убедиться, что вы измеряете между распорными блоками, а не внутри шкафа.

Как собрать ящик s

Я собираю ящики, используя фанеру толщиной 1/4 дюйма в выступах на боковых сторонах ящика. Если вы не хотите вырезать выступы, вы также можете просто приклеить и прикрепить скобами фанеру толщиной ¼ дюйма к нижней части ящика, ОДНАКО, вы должны иметь в виду, что это добавит ¼ дюйма к высоте ящика, поэтому вам, возможно, придется отрегулировать соответствующим образом.

.

Метод дадо показался мне чистым и сильным, поэтому я предпочитаю его. Я регулирую высоту лезвия настольной пилы на ¼ дюйма и вырезаю этот выступ на ½ дюйма с нижней стороны частей ящика.

.

Вы можете сделать несколько проходов обычной пилой на настольной пиле, чтобы получить толщину ¼ дюйма, или использовать пильное полотно ¼ дюйма и сделать один проход, или использовать фрезер и прямое сверло ¼ дюйма.

Я собираю боковые части, используя карманные отверстия ¾” и шурупы для дерева 1 ¼”, как показано на рисунке. Вы можете просмотреть любой из моих видеоуроков на YouTube (например, этот стол или этот комод ), где я что-то строю с выдвижным ящиком, чтобы увидеть процесс. Когда у меня есть три части вместе, я вставляю фанерную часть ¼ дюйма на место и прикрепляю последнюю часть.

Вы можете использовать угловой зажим или квадрат , чтобы удерживать детали под прямым углом при их сборке. Но лучший способ убедиться, что ящик квадратный, — это убедиться, что фанерное дно толщиной ¼ дюйма имеет квадратную форму, прежде чем вставлять его.  Оно должно быть довольно плотным и удерживать квадратные детали, если оно тоже квадратное.

Шаг 4:

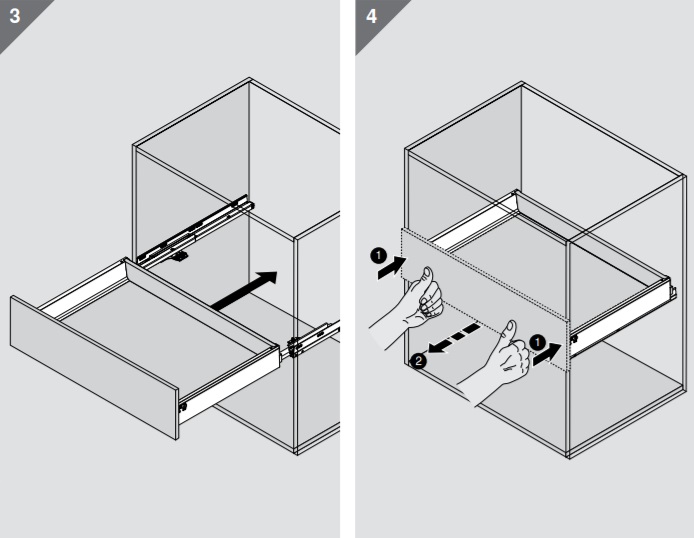

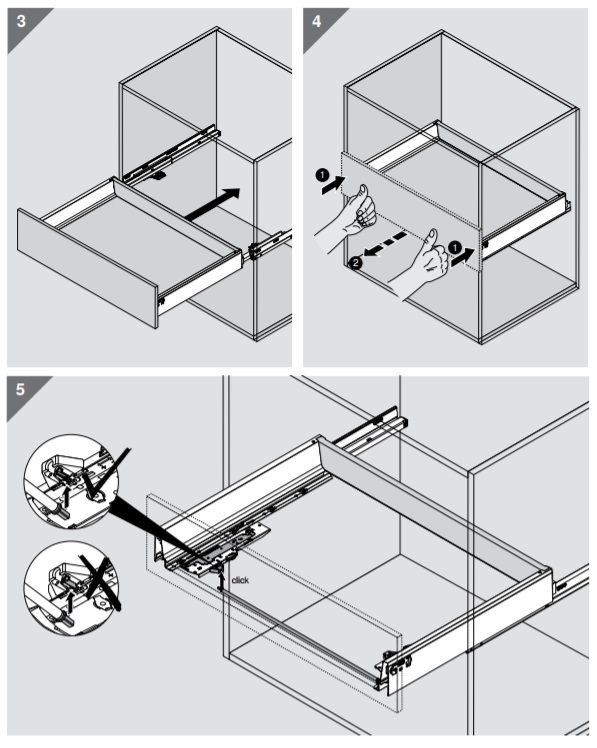

Установите ящики на направляющие

Существует множество способов установки ящиков, но это быстро и хорошо работает. Я всегда начинаю снизу и первым устанавливаю нижний ящик. Я кладу обрезки фанеры толщиной 1/4 дюйма под короб ящика и немного расширяю ящик ящика и направляющие с обеих сторон.

Я выдвигаю направляющую и выдвижной ящик так, чтобы передний край направляющей был вровень с передним краем выдвижного ящика, и вкручиваю по одному ⅝-дюймовому шурупу с каждой стороны в вертикальное прорезное отверстие.

Затем, удерживая ящик на 1/4-дюймовых обрезках фанеры, я выдвигаю ящик и добавляю еще по одному винту с каждой стороны в круглое отверстие.

Затем я снимаю ящик с направляющей и добавляю еще один винт к задней части направляющей. Чтобы снять ящик, выдвиньте его полностью, и на каждой направляющей будет по две вкладки. Один будет толкать вверх, а другой — вниз. Одновременно нажмите на эти выступы и выдвиньте ящик.

Затем вкрутите в конец винт либо в круглое, либо в прорезное отверстие.

Затем задвиньте ящик на место и при необходимости отрегулируйте с помощью винтов в вертикально прорезанных отверстиях. Обычно регулировка не требуется, но если и требуется, то отверстия для винтов имеют прорези — просто ослабьте винт, отрегулируйте, а затем снова затяните.

Чтобы добавить следующий ящик, я использую обрезки деревянных блоков, сложенных поверх ящика внизу, и следую той же процедуре. Я укладываю распорные блоки до тех пор, пока нижняя часть ящика не окажется выше, чем передняя часть ящика под ним — в основном ящику просто нужно очистить переднюю часть ящика под ним.

Шаг 5: Прикрепите

Передние панели ящиков

Существует множество способов центрирования и крепления передних панелей ящиков. Но я не использую ни один из них (я знаю… я странный).

.

Я обнаружил, что самый простой способ прикрепить фасады ящиков — это положить деталь на заднюю часть и установить фасады на место, позволяя силе тяжести удерживать их там, где вы хотите, чтобы вы могли расположить их по центру.

.

Однако, если это невозможно, следующий самый простой способ — снять верхнюю часть, чтобы вы могли получить доступ к внутренней части ящиков, как показано ниже.

Я придерживаю фасады ящиков и проверяю зазоры по краям, стараясь сделать их как можно более ровными – они должны быть примерно ⅛″ со всех сторон.

.

Если я буду красить деталь, я приколю ящики на место, а затем использую пару 1 ¼″ шурупов, чтобы надежно прикрепить фасады изнутри ящика. Я могу замазать дырки от гвоздей, и никто не узнает.

Однако, если я не рисую, я избегаю штифтовых гвоздей и нахожу способ либо удерживать переднюю часть на месте, либо зажимать ее на месте, пока я завинчиваю ее изнутри. Вот почему лучше по возможности не снимать верхнюю часть до тех пор, пока ящики не будут готовы.

Вот как измерить, установить и изготовить ящики. Я попытался втиснуть все, что я узнал из опыта за четыре года, в один гигантский учебник для блога. Уфф… это много.

.

Я буду с вами на 100% честен, хотя… это не наука. Ваши измерения не обязательно должны совпадать с тем, что я вам показал. На некоторых моих изображениях вы даже заметите, что раньше я размещал слайды выше, чем сейчас. И это сработало отлично! Этот пост предназначен быть руководством, а не сводом правил 🙂

.

Лучший способ освоиться с выдвижными ящиками — попробовать их!! Буквально всему, что я рассказал вам в этом посте, я научился сам, просто делая это. Так что я надеюсь, что это было полезно, но теперь вы должны ИСПОЛЬЗОВАТЬ его и освоиться с ним. Ты сможешь это сделать… Обещаю!

.

Так что, если вам понравился этот пост и вы хотите сохранить его на потом, обязательно закрепите его!

До новых встреч, друзья, счастливого строительства 🙂

Как собрать ящики для ящиков

Всегда
соберите ящики перед сборкой корпуса шкафа. Хранить
Имейте в виду, что есть только один способ собрать каждую выдвижную коробку настолько человечно
ошибка очень маловероятна. В любом случае, давайте сделаем учебник о том, как
правильно собрать ящик из фанеры просто для удовольствия!

1. Выложить
5 частей ящика, как показано ниже:

2.
Возьмите переднюю часть и нанесите небольшую каплю клея (можно использовать любой столярный клей).
Рекомендуется Titebond #1,
клей продается отдельно) в каждый карман типа «ласточкин хвост», как показано ниже. Быть уверенным
не применять больше, чем небольшая капля в каждый карман. Если вы претендуете на многое
клей, вы можете создать беспорядок, который необходимо отшлифовать после клея
сохнет. Помните, что чем меньше, тем лучше при работе с выдвижными ящиками.
Соединения типа «ласточкин хвост» будут очень плотными и поэтому потребуют только
наименьшее количество столярного клея на десятилетия нормального использования.

3.
Возьмите одну из сторон (неважно какую) и вставьте
переднюю часть ящика в боковину ящика, как показано ниже. Использовать
молоток, чтобы слегка постучать по частям буксира вместе. Любой легкий молоток
работы, просто убедитесь, что вы не используете что-то вроде обрамления
молотком, чтобы не повредить детали ящика.

4.
Возьмите ЗАДНЮЮ ЧАСТЬ и нанесите каплю клея на каждый карман ласточкиного хвоста (просто
как мы сделали с FRONT). Затем коснитесь НАЗАД сбоку, как показано на рисунке.
ниже.

5. Возьмите НИЖНЮЮ коробку и
вставьте его в ящик ящика дадо, как показано ниже:

6. Нанесите небольшое количество клея на каждую
карман «ласточкин хвост», затем возьмите последнюю СТОРОНУ и слегка постучите по стыкам
вместе.

7. НЕОБЯЗАТЕЛЬНО, НО РЕКОМЕНДУЕТСЯ. Теперь, когда
выдвижной ящик полностью собран, можно отшлифовать стыки типа «ласточкин хвост»
чтобы удалить излишки клея и разгладить шов перед
нанесите финиш.

8. Нанесите слой финишного покрытия на
выдвижные ящики. Вы можете использовать любую отделку, которую хотите, чтобы закончить свой
выдвижные ящики. Некоторые клиенты будут распылять ящики ящиков с тем же самым
цвет пятен, которым они распыляют дверцы и фасады ящиков. Другие хотят
нанесите прозрачное покрытие на ящики ящиков, чтобы они лучше сочетались с
интерьер кабинета.

admin

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

© 2022 Умный дом: система умный дом, автоматизация зданий, интеллектуальное здание, цифровой дом, домашняя автоматизация, интеллектуальный дом
