Строительные леса своими руками из профильной трубы

В строительстве или ремонтных работах, проводимых на высоте, без строительных лесов не обойтись. Приспособление для строительных работ можно арендовать на время работы, но это недешево, особенно при продолжительных ремонтных проектах. Рассчитав необходимую высоту и конфигурацию, строительные леса можно сконструировать самостоятельно.

Содержание

• Конструкция лесов и материалы для сооружения
• Виды и эксплуатационные особенности
• Самостоятельная сборка лесов из профильной трубы
  • Что для этого понадобится
  • Алгоритм действий
  • Сооружение настила
  • Покраска

Конструкция лесов и материалы для сооружения

Предназначение строительных лесов — возможность доставки на высоту стройматериалов и безопасность пребывания там строителей во время работ. Для этого конструкция должна быть устойчивой, прочной, с механизмом подъема, спуска и защиты. Лучше всего для сооружения лесов подходит дерево или металл.

• Самый простой и дешевый вид строительных лесов – деревянный. Собрать такие леса можно из обычных гвоздей и досок. Конструкцию часто используют для незначительных одноразовых работ. Недостатком приспособления являются небольшие размеры и ограничение в нагрузках которые деревянные леса способны выдержать, причем демонтаж конструкции сложнее, и при повторной сборке прочность лесов снижается.
• Более надежными и многофункциональными являются металлические леса. Они быстро и легко собираются и разбираются, надежней в использовании, рассчитаны на значительную нагрузку. По мере продвижения работ можно добавлять новые секции, увеличивая конструкцию в высоту и ширину. Для металлических лесов используют алюминиевую или стальную профильную трубу и деревянные брусья для сооружения подмостков.

Строительные леса состоят из нескольких элементов:

• опорные рамы – это каркас, на него приходится основная нагрузка;
• настилы (подмостки), на которых находятся строители и рабочий материал;
• перила для защиты от несчастного случая;
• упоры – для устойчивого положения;
• распорки (диагональные и горизонтальные) – для прочности стоек и равномерного распределения веса;
• лестницы для подъема и спуска.

Виды и эксплуатационные особенности

Несмотря на внешнюю простоту конструкции, строительные леса могут собираться разным способом, используя различные технологии крепления.

Разные виды строительных лесов имеют свои функциональные особенности:

• Рамные. Популярны за счет легкого веса, простоты возведения и доступной цены. Состоят из прочно установленной рамы и горизонтальных и диагональных перемычек, которые крепятся к раме. Чаще других самостоятельно сооружаются на месте частного строительства или ремонта. Высота таких лесов может достигать 50 м, максимальная нагрузка на квадратный метр – до 200 кг.
• Клиновые. Более сложная установка с использованием специального клинового крепления. Такие леса способны выдержать большую нагрузку, надежны, быстро и легко собираются и разбираются, чаще используются при масштабном строительстве для поднятия крупногабаритных и тяжелых стройматериалов.
• Штыревые. Также рассчитаны на большие нагрузки. Крепятся при помощи штырей. Монтаж штыревых лесов достаточно простой и быстрый, поэтому их использование среди строителей популярно.
• Хомутовые. Легкие, небольшие леса, соединение деталей происходит с помощью хомутов, процесс достаточно трудоемкий. Но большим преимуществом этого вида стала возможность использования для зданий со сложной конфигурацией фасадов. Конструкцию хомутовых лесов при необходимости можно легко изменить в нужном направлении.

Виды строительных лесов

Обратите внимание! Выбор того или иного типа строительных лесов зависит от вида запланированных работ, архитектурных особенностей здания, возможных финансовых затрат и требуемых сроков.

Самостоятельная сборка лесов из профильной трубы

Зачастую затраты на доставку и оплату готовых лесов слишком высоки, поэтому строители сооружают их самостоятельно на месте строительства.

В частном строительстве обычно используют самодельные леса из металлопрофиля рамного типа. Соорудить леса несложно, имея необходимый набор инструментов и материалов.

Обратите внимание! Самодельные леса из металлопрофиля просто демонтировать после использования и удобно хранить, они занимают немного места. Также их выгодно давать в аренду.

Что для этого понадобится

Конструкция состоит из блоков (секций), количество которых определяется по высоте и ширине здания.

Обычно одна секция имеет размеры 1,5 /1,0 /1,65 — 2,0 м.

Для сооружения рамных лесов из профильной трубы нам потребуется:

• профильная труба с квадратным сечением 30х30мм, 1,5 м длиной – для стоек;
• труба с сечением 25х25 мм – для соединений;
• труба диаметром 15 мм – для распорок;
• доски толщиной 40-50 мм и длиной 2,1-2,2 м – для настила;
• уровень;
• сварочный аппарат;
• саморезы, болты, гвозди;
• болгарка;
• дрель;
• лестница.

Алгоритм действий

Перед началом монтажа следует тщательно подготовить грунт в месте установки. Место для монтажа нужно тщательно утрамбовать, землю разровнять. В дождливое время желательно сделать водоотвод. Малейший сдвиг или оседание приведут к неустойчивости всей конструкции, что может стать причиной несчастного случая.

Обратите внимание! Иногда для большей надежности и перестраховки под опоры подстилают деревянные подкладки.

Последовательность работ следующая:

1. Подготовка материалов. Трубу диаметром 15 мм режут на отрезки по 2 м (диагональные распорки) и по 96 см (горизонтальные распорки). Затем по краям двухметровых заготовок делают надрезы по 6-8 см и сплющивают для удобства крепления.
2. Сооружают раму. Для этого между двумя стойками устанавливают горизонтальные распорки через каждые 30 см и приваривают. Получается элемент, похожий на лестницу. То же проделывают для второй рамы.
3. Готовят соединительные элементы. Для переходников нарезают из профиля с размером сечения 25х25 мм куски по 30 см в длину, а из профиля 30х30 мм куски по 8 см. Далее вставляют меньший элемент в больший и приваривают посередине, чтобы не было сдвигов.
4. Сбор секции. Ставят параллельно две рамы, примерив распорки и отметив точки соединения, просверливают в них отверстия для болтов, а затем собирают конструкцию.

Обратите внимание! После сборки секции обязательно нужно проверить перпендикулярность верхних перекладин с помощью уровня. Даже малейший перекос сделает сооружение неустойчивым, и на лесах будет невозможно стоять.

Увеличивать высоту и длину лесов можно, соединяя новые секции между собой с помощью переходников.

Сооружение настила

Настил сбивают из досок двумя способами: укладывая их поперек или в длину:

• Первый способ. Деревянные брусья крепятся при помощи саморезов к поперечным трубам, прикрученным по краям лесов болтами.
• Второй способ подразумевает доски более 2 м, которые плотно укладываются и закрепляются с нижней стороны брусками перпендикулярно доскам (чтобы не провисали под тяжестью).

Обратите внимание! Для того чтобы настил не двигался в процессе эксплуатации, его нужно дополнительно скрепить металлическим профилем П-образной формы.

Профиль вырезают по ширине настила и крепят саморезами в местах расположения горизонтальных распорок. Таким образом, профильные отрезки как бы надеваются сверху на трубы и не дают настилу сдвигаться.

Покраска

Чтобы самодельные металлические леса служили долго, не подвергаясь коррозии, их нужно покрасить традиционным способом.

Это важно! Деревянный настил перед покраской лучше обработать антисептическим средством, все металлические элементы хорошо ошкурить, прогрунтовать, и только затем наложить слой краски, дать ей высохнуть, и покрыть профильную трубу вторым слоем.

Строительные леса из профильной трубы своими руками

Приветствую всех моих читателей. Хочу написать, как сделать строительные леса своими руками из профильной трубы. Представляю самодельные леса, чертеж, простую схему. Полностью опишу весь процесс сборки, перечислю, сколько необходимо материала. Дам некоторые советы по этой теме, расскажу немного о покраске, последовательности демонтажа.

Конструкция и виды лесов

Строительные леса — временная конструкция. Они должны легко разбираться и собираться, быть прочными, надежными. Очень важно качество соединительного замка, которые делятся на несколько видов.

Клиновые

Такое название леса получили из-за замка, в котором может использоваться металлический клин, палец или болт. Считаются наиболее надежными и универсальными. Могут применяться для ремонта высотных зданий, а также в самолето- и судостроении. Такие леса достигают в высоту 80 м.

Рамные

Эти леса состоят из уже готовых рамных конструкций. В качестве боковых деталей используется рама с лестницей, в середине – проходная рама. Среди различных производителей принят стандартный просвет –  950 мм. Это позволяет использовать рамы разных производителей в одной конструкции лесов. Леса марки ЛРСП-60, например, собирают в высоту до 60 м. Изготовленные своими руками делаются по стандартным размерам, так что могут дополнять заводские.

Штыревые

Конструкция замка у этих видов строительных мостков состоит из трубки, закрепленной на несущих вертикальных стойках, и штыря, который имеется на горизонталях. Леса такого типа выпускаются по нормативам с допустимой нагрузкой – 0,5 т на м². Собирают их на высоту до 80 м.

Хомутовые

Для ремонта сложных форм фасадов применяют хомутовые строительных леса. Замок в виде двух соединенных между собою хомутов можно закрепить в любом месте, на различном участке трубы. Это позволяет создавать неодинакового размера пролеты и устанавливать горизонтали на разных высотах. У других видов лесов такое не всегда возможно.

Из досок

Их чаще всего собирают прямо на объекте. Они самые дешевые, зато неразборные. Повторное применение материала нежелательно. Они бывают нескольких разновидностей:

1. Армянские. Самые простые в изготовлении и использовании, их проще всего сделать своими руками. Стена здания используется как одна из опор. Высота регулируется подпорными лагами.
2. Козлы. Треугольные или трапециевидные конструкции, на которые опираются настилы. Их недостаток – сложность регулировки по высоте. Зато их легко переставлять своими руками.
3. Полноценные строительные мостки. Состоят из опорных стоек и поперечных перекладин, на которые кладут настил из досок. Для предотвращения перекоса стоек используют диагональные перекладины. При подъеме на леса может использоваться прикладная лестница либо специально сооруженная, также целесообразно применение подмостков. Для повышения безопасности с наружной стороны используется ограждение из дощатой обрешетки.

Преимущества и недостатки строительных лесов из профтрубы

Леса из профтрубы обладают высокой прочностью, но при этом легкие, так как труба внутри полая. По сравнению с круглыми трубами стенки профильных имеют большую площадь опоры. Это предотвращает деформацию профильных труб при больших нагрузках.

Леса из профильной трубы обладают таким достоинством, как простота сборки при относительно низкой стоимости. Это позволяет сэкономить на изготовлении строительных мостков. Профтруба компактно укладывается при складировании и перевозке.

И если основной недостаток изделий из профильной трубы — крайне плохая сгибаемость, то в нашем случае это скорее достоинство.

Целесообразно ли делать леса своими руками

Даже аренда строительных мостков обойдется недешево, тем более их покупка. Изготавливая своими руками леса из профильной трубы, учитывают все необходимые особенности, например специфические размеры. Когда отпадет надобность, их можно сдать в аренду или продать, вернув таким образом часть затраченных средств.

Конечно, фабричные тоже можно продать после использования, но цена на них падает сразу после покупки. А если смастерить своими руками, то можно сэкономить.

На сколько лет рассчитаны металлические мостки

Срок пользования зависит от условий хранения, эксплуатации, транспортировки, выгрузки, загрузки. Влияет также качество краски, ее слой на ответственных участках, замках. Минимальный срок хранения для металлических лесов в некоторых паспортных данных – 5 лет.

Но если учесть, что окрашенный профильный материал, по уверениям изготовителей, может храниться более 30 лет, то и изделия из него, соответственно, столько же. Если же перед хранением профильный материал обрабатывать антикоррозийными средствами и подкрашивать, а поврежденные детали ремонтировать, то этот срок увеличивается вдвое или втрое.

Правила сооружения каркаса

Сначала подготавливают почву, на которой будут стоять подмости. Затем начинают монтировать леса из профильной трубы.

Подготовка к установке

Нужно хорошо утрамбовать грунт, где будут установлены опорные стойки лесов, сделать водоотвод на случаи дождливой погоды. Лучше предотвратить затекание воды под все опорные элементы, чтобы почва под ними не размылась.

Монтаж

Порядок монтажа мостков из профильной трубы таков:

1. Собирают вертикальные лестничные стойки. Для этого к опорам монтируют горизонтальные перекладины для получения лестницы.
2. Далее собирают промежуточные стойки. От лестничных они отличаются лишь отсутствием ступенек. Одинаковы у них только горизонтальные перекладины.
3. Вертикальные стойки закрепляют боковыми распорками.
4. После монтажа и установки лестниц монтируют горизонтальные опоры, на них укладывают настил.
5. Потом в такой же последовательности собирают детали второго этажа, третьего и т. д.

При сборке строительных лесов своими руками руководствуйтесь рисунком.

Как выбирать профтрубу, сколько труб понадобится

Для вертикальных стоек желательно применить профильные трубы со стороной не менее 40 мм. Это могут быть трубы 40 × 40, 40 × 60 или 40 × 80 мм. Для горизонтальных перекладин можно использовать профтрубу 40 × 40, 40 × 30, 40 × 20 или, в крайнем случае, 30 × 30 мм.

Некоторые предлагают использовать профильную трубу со стороной 20 мм. Я этого делать не рекомендую, так как у тонкой профильной трубы малая площадь крепления, а боковые горизонтальные опоры вместе с настилом, на котором находятся рабочие и стройматериал, фиксируются лишь четырьмя соединениями.

Перекладины лестничных стоек делают из профиля одного размера. Если они будут тонкими, то заносить стройматериал на настил будет крайне неудобно.

Если для ступенек выбран размер 40 × 20, то лучше крепить их плашмя, широкой стороной параллельно земле. А вот профильную трубу для боковых горизонтальных опор, наоборот, – узкой стороной к земле, чтобы она не прогибалась. Кстати, в этом и достоинство профильной трубы, по сравнению с круглой, – она устойчивее к изгибам.

Для боковых распорок или боковых диагональных распорок достаточно профильной трубы 20 × 20 мм. Количество материала зависит от высоты, на которую будут рассчитаны мостки, числа промежуточных распорок и используемой длины пролета – 2 или 2,5 м. Ширина стандартная – 950 мм для настила в 1 м.

Для описанного ниже варианта необходимо будет 10 м профильной трубы 80 × 40 мм, 4 куска по 2,5 м. Для горизонтальных перекладин понадобится 8,65 м, 4 куска по 2,16 м профильной трубы 40 × 20. Диагональная перекладина длиной 2,85 м такого же типоразмера, как и горизонтальные, но можно и тоньше.

Ступеньки сделаны из профильной трубы 40 × 20 мм, их нужно будет 12 шт. длиной 1 м. Чтобы расстояние между опорами получалось 950 мм, они должны утапливаться в квадратные отверстия стоек. Для металлического настила нужен лист 2 × 0,95 м толщиной не менее 4 мм.

Как собрать металлические леса своими руками

Для повторения своими руками удобной и компактной конструкции предлагаю вариант с высотой стоек из профильной трубы 2,5 м. Они подходят даже для внутренних строительных работ, где высота потолка больше 2,5 м. При наружном применении эти мостки годятся почти к любому одноэтажному дому. Их легко монтировать или демонтировать своими руками, перемещать в другое место. Они изображены на фото выше.

Необходимые инструменты и материалы

Чтобы смонтировать подмости из профильной трубы, лучше применить автоген или полуавтомат, потому что простым инвертором сделать качественное соединение практически невозможно. Горизонтальные перекладины, как я уже писал выше, подвергаются большим нагрузкам. Поэтому нужно прожигать отверстия, куда будут вставлены перекладины или ступеньки.

Соединение потом обваривают до получения надежного крепления. Для этого лучше использовать газовую сварку или полуавтомат. Но еще лучше при помощи дрели и пробойника делать квадратные отверстия. Такой вариант предпочтительнее.

Понадобится болгарка, рулетка, маркер по металлу. Из материала – 10 м профильной трубы 80 × 40 мм и 23,5 м – 40 × 20 мм, металлический лист толщиной 4 мм и размером 2 × 0,95 м. Можно составить из 2 кусков 1 × 1 м, обрезав или загнув края своими руками.

Чертежи и схемы

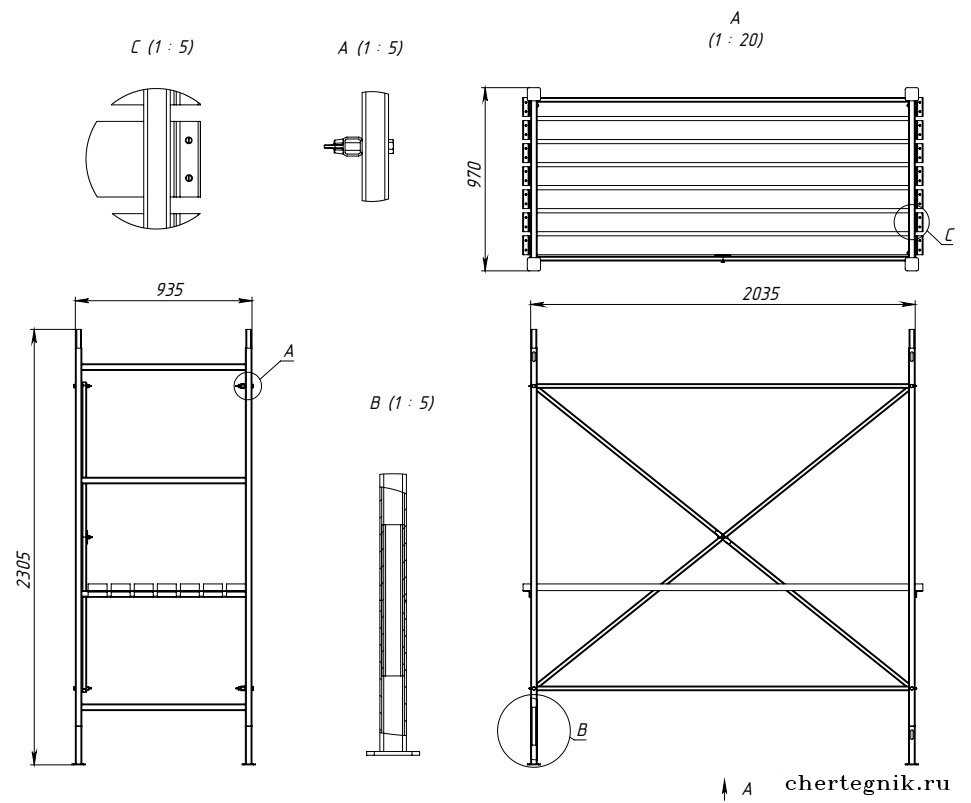

Строительные леса, схема которых изображена на чертеже, сделаны из профильных труб 80 × 40 мм и 40 × 20 мм.

Перекладина с металлическим профильным настилом изображена на рисунке ниже. На краях приварены пластинки – они помешают листу соскальзывать с опор.

Подготовка распорок

Концы распорок лучше сплющить. Сделать это можно с помощью тисков. Чтобы сплющенная сторона не была широкой, малую сторону профильной трубы вырезают на длину деформирования.

Для изготовления строительных лесов своими руками по описанному чертежу в креплении распорки используется болт. Он вставляется в отверстие, сделанное в узких сторонах трубы. И так как нагрузка приходится на него, то лучше использовать болт толщиной не менее 12 мм. Длина его не менее 90 мм, вместо гайки лучше использовать барашек. Таких болтов необходимо 2 шт., они вставляются в отверстия с обеих сторон диагональной перекладины.

Изготовление переходников

Если необходимы леса из нескольких этажей, то для лестничных и проходных стоек понадобятся переходники. Их можно изготовить своими руками из профильной трубы меньшего размера. Если нужны переходники для опорных труб 80 × 40 мм, то в кусок длиной 8 см такой трубы вставляют 2 куска трубы 35 × 35 мм. Затем соединения обваривают и ошлифовывают болгаркой, как показано на рисунке.

Для квадратной профильной трубы со сторонами 40 мм вставляется 1 трубка 35 мм.

Сборка рамы

Разница между лестничными и промежуточными опорами лишь в наличии ступенек у первых. В описанной выше конструкции промежуточные не используются, но их можно изготовить, если понадобятся длинные строительные леса.

При монтаже рамы утапливают ступеньки и перекладины в опорную стойку, поэтому отверстия должны быть такой же формы, как и соединяемые детали.

Для получения квадратных или прямоугольных отверстий лучше использовать дрель со сверлами и пробойник соответствующей формы, заточенный с одной стороны. Форма пробойника должна быть одинаковой с формой ступенек и перекладин или чуть больше.

Сначала просверливают отверстие. Если профильная труба квадратная, достаточно одного, если прямоугольная, то нужно 2–3, чтобы они сообщались друг с другом. Затем пробойником формуют прямоугольное отверстие. Это лучше, чем прожигать отверстие сварочным аппаратом, которое может получиться неровным, и ступенька или перекладина будет неплотно входить в него.

Монтаж секции

Установленные вертикально и параллельно друг другу на расстоянии 2 метра опоры скрепляют сначала боковыми распорками, затем диагональной перекладиной. Последней устанавливают секцию с настилом на необходимую высоту. Она должна иметь фиксирующие пластинки на краях профиля боковых горизонтальных опор.

Изготовление настила

Описанный настил металлический. Он изготовлен из листа 2 × 1 м или 2 листов 1 × 1 м. Так как длина настила 950 мм, то края можно загнуть или обрезать. Хотя они не будут мешать и без этого. Сам настил крепится сваркой, болтами или заклепочным пистолетом.

Покраска лесов

Она нужна не столько для красоты, сколько для предотвращения коррозии метала. Поэтому я советую применить акриловую или алкидную краску. Перед покраской изделие желательно обработать антикоррозийным раствором, смыть грязь растворителем, протереть строительные леса ветошью. Все сварные детали желательно покрасить в 2 слоя.

Если покрасить светлой краской, то всякие элементы коррозии будут хорошо видны. Поэтому их можно будет своевременно заметить и повторно обработать: покрасить или отремонтировать сварочным инструментом.

Универсальная схема демонтажа лесов

Демонтируются леса в обратной последовательности. Сначала разбирают верхний этаж. Последовательность такая:

• настил и боковые горизонтальные опоры;
• распорки;
• стойки.

Если в качестве настила используется профильный лист, то тяжелые элементы спускают с помощью фалов. Подробности можно найти в обзорах видео.

Заключение

Вот я и описал универсальную конструкцию лесов, которую легко повторить своими руками. По этому образцу можно изготовить и большие леса с несколькими секциями по высоте и ширине. Я с вами прощаюсь до следующих публикаций, подписывайтесь на обновления и делитель статьей в социальных сетях.

Инструкции по сборке — ScaffoldMart

Инструкции по монтажу и сборке стальной рамы вышки ScaffoldMart.com

Все рамы ScaffoldMart.com, если не указано иное, поставляются со стопорными штифтами, закрепленными в обеих вертикальных трубах пружинными заклепками.
Если вам не требуются стопорные штифты, пропустите шаги 1 и 2.

1. Если в ваших рамах нет серебряных стопорных штифтов, найдите и вставьте стопочные штифты в верхней части вертикальных трубок, сжав пружинные заклепки так, чтобы штифт вошел в трубке.
2. Убедитесь, что выступы пружинных заклепок зафиксировались на месте, совместив отверстия в стопорном штифте с отверстиями в вертикальной трубке. *Перед началом монтажа важное замечание. Во время сборки убедитесь, что все части правильно прикреплены и закреплены соответствующими средствами (косичка, стержневой штифт, трубный хомут и т. д.), прежде чем продолжить монтаж.
3. Закрепите опорные материалы (опорные плиты, колеса или домкраты) в нижней части вертикальной трубы первоначальной установки в этой точке. Для опорных плит и колес (в сочетании с домкратами или иным образом) это включает в себя крепление с помощью косичек, домкраты крепятся под действием силы тяжести, и на этом этапе следует установить минимальное значение. *При использовании колес – убедитесь, что все замки правильно функционируют и находятся в заблокированном положении, прежде чем двигаться дальше.
4. Для сборки начального набора рам (базового набора при сборке многоуровневой башни) поставьте одну раму в желаемое положение или рядом с ним.
5. Распорки прикрепляются к шпилькам на раме и фиксируются с помощью c-образного замка или гравитационного замка. C-образные замки работают, поднимая замок, чтобы обнажить шпильку крепления, и помещая конец скобы на язычок, позволяя замку упасть на место, закрепляя конец. Откидные замки работают, выпрямляя язычок, чтобы скоба могла скользить, а затем позволяя язычку упасть, чтобы заблокировать конец скобки от отсоединения.
6. Прикрепите один конец поперечной распорки к любой точке соединения (высокой или низкой), затем закрепите вторую точку соединения на том же конце той же распорки, это позволит вам при необходимости надежно опереть раму и распорку на землю (работает в одиночку) или позволяет второму человеку просто выровнять раму с уже установленными концами распорки.
7. Прикрепите противоположный конец первой поперечной распорки ко второй раме, что составляет три стороны набора. Набор будет стоять так, но небезопасно забираться на него или оставлять без дела в течение какого-либо периода времени.
8. Закрепите противоположную поперечину, совместив точки соединения и выполнив соединения; это должно быть просто, так как точки соединения уже установлены.
9. Когда вы закончите этот базовый набор, мы рекомендуем использовать столярный уровень, чтобы убедиться, что башня выровнена как по горизонтали, так и по вертикали. Перед продолжением монтажа
10. Если вы строите мачту, прикрепите и закрепите все средства безопасности, возможные во время монтажа, когда станет возможным крепление.
    • Если вы только что собрали первый комплект 26-футовой башни, прикрепите на этом этапе выносные опоры для максимальной безопасности.
11. Самый простой способ возведения более высоких этажей — собрать платформу на этом уровне и либо пропустить рамы и распорки, либо поднять их с помощью нашей системы шкивов.
12. Соберите платформы, разместив необходимое количество (1, 2 или 3) площадок рядом друг с другом, прикрепив два крючка к одной основной горизонтальной трубе и оставшиеся два к противоположной. Закрепите алюминиевые фанерные плиты, вставив гвоздь или проволоку через «отверстие для гвоздя» на каждом крючке. Закрепите нашу полностью алюминиевую модель с помощью ветровой защелки внизу и на конце платы.
13. Рамы будут временно стоять сами по себе (ТОЛЬКО В ЦЕЛЯХ МОНТАЖА), если они размещены исключительно на штифтах стопки, выступающих из верхних частей набора, расположенного ниже. Это позволит монтажнику собрать следующий комплект без балансировки рам. Прежде чем продолжить, обязательно закрепите раму с помощью косичек. Ни в коем случае нельзя опираться на эти рамы во время этого процесса, так как они не будут нести никакой нагрузки.
14. Прикрепите поперечные распорки в точках соединения и продолжайте в том же духе, пока не будут пройдены все уровни.
15. Всякий раз, когда вы работаете на высоте, будь то монтаж или другие работы, рекомендуется надежно прикрепить защитное оборудование и использовать утвержденные ремни безопасности. Чтобы прикрепить защитное оборудование:
    • Если используются стержни безопасности с внутренней резьбой, наденьте приемный конец на штифты стопки и закрепите их свиными хвостами.
    • Если шесты безопасности с наружной резьбой, вставьте конец крепления вниз в принимающую вертикальную трубу рамы и закрепите с помощью косичек.
    • Между каждым столбом по периметру башни будут закреплены две страховочные рейки, одна посередине и одна наверху. Это достигается за счет использования гравитационного флип-замка, который позволяет выпрямить рейку, чтобы прикрепить ее, а затем положить перпендикулярно креплению, чтобы конец был надежно закреплен.

Если защитное оборудование Deluxe

Deluxe работает почти так же, как бюджетная система, на панели есть два приемника, которые закрепляются для укладки штифтов таким же образом, как и женский страховочный шест. 7-дюймовые предохранительные поручни заменены 7-футовыми двойными предохранительными поручнями, которые представляют собой те же две направляющие, сваренные вместе посредством двух ребер для более надежной сборки — все с одинаковой конфигурацией крепления.

Важное примечание

При подъеме на высоту с помощью лесов важно, чтобы леса были надежно закреплены в течение всего времени от процесса возведения до демонтажа. Этого можно добиться с помощью выносных опор, как описано ниже, а также с помощью стяжек и контровочной проволоки. Пожалуйста, убедитесь, что вы соответствуете коду, основанному на ваших местных правилах. Важно отметить, что на высоте необходимо одно из трех.

Стержни грунтозацепов:

• Стержни грунтозацепов используются для поддержания формы выкатных башен, они крепятся внутри башни путем прикрепления к одной основной вертикальной трубе и ее диагональной противоположной стороне.
• Башни должны использовать один стержень грунтозацепа на каждые 15 футов башни, а расстояние между стержнями грунтозацепов никогда не должно превышать 15 футов.
• Все перекатные башни должны иметь грунтозацепы, расположенные рядом с колесами у основания, так как именно здесь будет происходить наибольшее количество перемещений. В процессе работы грунтозацепы должны быть размещены так, чтобы они соответствовали правилу минимум один на 15 футов.

Аутригеры:

• Аутригеры повышают устойчивость башен, которые в противном случае имели бы небезопасное соотношение высоты к площади основания.
• Правила для строительных лесов различаются в зависимости от правил для данной области. Всегда консультируйтесь с OSHA, чтобы убедиться, что соотношение площади основания и высоты башни соблюдается, что достигается за счет использования выносных опор.
• Выносные опоры должны быть закреплены во всех точках соединения, где они соединяются с рамами трубными хомутами, болты должны быть надежно затянуты с помощью соответствующих инструментов.
• Также закрепите все используемые материалы основания (опорные плиты, колеса и домкраты) так же, как если бы они были основной вертикалью рамы. Убедитесь, что выносные опоры несут нагрузку, не висят свободно или опираются только на землю.

Внутренние лестничные блоки:

1. Если башня включает в себя внутреннюю лестницу, стартовая планка должна быть размещена в основании нижнего набора, между нижней частью рамы и домкратами.
2. Стартовые стержни размещаются расширенным концом вертикальных трубок к земле, это создаст такую ​​конфигурацию, как если бы нижние крюки опирались на верхнюю часть нижней рамы.
3. Выполните крепление, пропустив шток домкрата вверх через ресивер в пусковом брусе и в основную вертикальную трубу рамы. Стартовая планка немного увеличит высоту одной стороны башни. Отрегулируйте домкраты, чтобы поддерживать высоту противоположных сторон на одном уровне.
4. Внутренние лестничные блоки должны быть установлены и закреплены на каждом уровне башни по мере ее возведения.
5. Лестничные блоки устанавливаются путем пропускания верхнего конца блока через середину башни над основными горизонталями, что позволяет маневрировать крюками нижнего конца в том месте, где они будут опираться на стартовую планку.
6. Сначала установите нижние крюки в их положение на стартовой планке, а затем дайте верхним крюкам лечь на высокие горизонтальные трубы противоположной рамы.
7. Если возможно, закрепите наши внутренние лестничные зажимы с помощью подходящих инструментов и надежно затяните.
8. В этом месте можно установить поручни и надежно затянуть болты на приемниках.
9. Поместите внутреннюю лестничную площадку шириной 28 дюймов в самую высокую точку и продолжайте возведение, осторожно проходя по лестнице на следующий уровень и повторяя процесс возведения с двумя небольшими отличиями.
   • Нет стартовой планки, так как низкие крюки теперь опираются на следующую нижнюю раму, самую высокую горизонтальную трубу.
   • Крюки будут размещены напротив того места, где они в конечном итоге будут закреплены, потому что именно там платформа позволит монтажнику работать. После того, как крюки наложены на трубы как в верхней, так и в нижней точках, лестницу можно установить на место, таким же образом закрепить с помощью внутреннего лестничного зажима, и процесс повторится.
10. Когда верхняя часть лестницы будет закреплена, передвиньте ригель и сопутствующие элементы безопасности на высоту. Ригельная планка будет установлена ​​и закреплена на месте с помощью затянутых трубчатых хомутов непосредственно между самым внутренним крюком самой высокой лестничной единицы и 28-дюймовой платформой, при этом охватываемые точки крепления будут выступать вверх, перпендикулярно земле.
11. Прикрепите стержни безопасности к ригелю, сдвинув приемный конец вниз по вертикальным точкам крепления и закрепив косичкой.
12. Прикрепите короткие поручни безопасности горизонтально параллельно земле, соединив их в точках крепления на охватывающих страховочных дугах.
13. Проверьте точки соединения и лестничные хомуты, чтобы убедиться, что все надежно закреплено.

Для получения дополнительной информации о доступных аксессуарах, таких как концевые кронштейны, защитные поручни или панели или пиломатериалы DI-65, обратитесь к своему торговому представителю.

Фотографии деталей и башен доступны в Интернете по адресу www.scaffoldmart.com, кто-то может ответить на ваши вопросы с понедельника по пятницу большую часть недели в году с 8:00 до 17:00.

Леса, установленные один раз и установленные на месте

Леса, установленные один раз и установленные на месте, т.е. леса устанавливаются один раз и являются постоянными. Леса — это временная конструкция, включающая в себя один или несколько шарниров и опор.

Применяется при выполнении любого вида операций, таких как ремонт и восстановление конструкции, внешний вид, чистка, покраска и другие работы, а также для поддержания персонала или материалов и инструментов на высоте

Для установки строительных лесов должны привлекаться опытные и обученные люди. Подмости представляют собой горизонтальные трубы по длине и горизонтальные трубы по ширине, которые создаются путем соединения горизонтальных и вертикальных труб подмостей.

При монтаже металлических лесов используются 6-метровые и 3-метровые трубы, а также на меньших и больших площадях. Расстояние хороших лесов до корпуса конструкции обычно составляет 30 см.

Треугольные леса, леса со звездообразным молотом и леса с молотком являются типами металлических лесов. В треугольных лесах он соединен между собой как мужской и женский.

В лесах звездчатого молота горизонтальные связи устанавливаются на основание лесов просто и ударом молотка, а основания соединяются стержнем и штифтом.

Чаша молотковая подмостей Установка горизонтальных связей на основание подмостей производится ударом молотка, а основания соединяются гайкой и шпилькой.

Также при установке строительных лесов следует обратить внимание на некоторые моменты.

Например: расстояние между балками по вертикали не должно превышать 2 метра, ширина плавсредства должна быть не менее 50 см, трубы и хомуты должны быть изготовлены из оцинкованной стали диаметром 48,3 мм и наружным толщина 4 мм.

Цилиндрические балки должны иметь не менее трех сплошных вертикальных стоек и должны быть надежно прикреплены к каждой вертикальной опоре. Также для установки строительных лесов расстояние от линий электропередач должно составлять один метр.

Важные особенности инструментов для установки лесов: Зажимы для лесов не должны быть изготовлены из гравия. Арматура и трубы для строительных лесов хранятся на крытом складе и проверяются при монтаже.

Металлические стойки зажимов, винты, металлическое основание и штифты изготовлены из закаленной или штампованной стали. Окрашивание деталей и строительных лесов запрещено.

Установка диагональных опор посередине лесов очень важна для предотвращения люфта лесов.

Положение каждого леса должно быть по крайней мере на один метр ниже верхнего конца вертикальных балок. А доска подмостей должна иметь не менее трех опор.

Modern Ghaleb — лучший производитель бетонной опалубки и оборудования для строительных лесов на Ближнем Востоке.

Мы производим нашу продукцию в соответствии с международными стандартами и, используя лучших специалистов Ближнего Востока, мы предлагаем вам продукцию с лучшим качеством и ценой.

Если вам нужны строительные леса после их возведения и установки на место или дополнительная информация о возведенных и установленных лесах, свяжитесь с нами сейчас.

леса после возведения и на месте

Леса после возведения и на месте: установка труб для строительных лесов

Леса используются в промышленных и непроизводственных помещениях для любых ремонтных работ и строительных проектов для доступа к зданию, поддержания рабочих и материалов на высоте .

Эти горизонтальные и вертикальные трубы соединены в подмости. Леса обычно изготавливаются из металлических и деревянных стержней и иногда используются в качестве опоры для других конструкций.

Установка труб для строительных лесов после возведения и установки на место требует навыков и опыта, в противном случае строительные леса обрушатся и создадут опасность для жизни.

Трубы для строительных лесов изготовлены из металла и очень прочны и долговечны. Который образуется путем соединения труб горизонтально с вертикалью лесов.

Диаметр этих труб составляет 48,3 мм при номинальной толщине 4 мм. Расстояние между вертикальными трубами составляет от 2 до 1,7 метра, а расстояние до пола по вертикали — от 3 до 2 метров.

Горизонтальные трубы используются для устойчивости, а вертикальные трубы используются для лучшей опоры, а также для предотвращения изгиба горизонтальных труб транца.

Основания вертикальных лесов или стандартные трубы лесов играют важную роль в прочности лесов.

Максимальное расстояние между ними 2 метра. Хорошие леса — это леса, в которых вы видите все стандартные основания на прямой линии, соединяющие вертикальные угловые хомуты, горизонтальные и вертикальные трубы.

Металлические леса часто формируют в виде 6-метровых и 3-метровых труб, форм и хомутов. Но поскольку здания строятся разных размеров, для установки лесов используются трубы меньшего и большего размера.

При установке лесов ригель соединяет внешнюю стандартную трубу с внутренней. Эти две трубы проходят по ширине буксы и составляют рабочее место.

СОЕДИНИТЕЛЬНЫЙ ШТИФТ — это деталь, которая используется для соединения двух продольных труб друг с другом. И щетку BRACe или удерживающие трубки, которые накладываются на каркас крест-накрест.

Для увеличения прочности строительных лесов. Монтаж труб строительных лесов очень важен, потому что в этом случае строительные леса можно безопасно использовать. А от правильности монтажа труб зависит безопасность работы.

леса после возведения и на месте

Установка металлических лесов цена

Леса, как и все строительное оборудование, бывают разных типов. Каждый из них имеет особое применение в строительной отрасли.

И цена установки строительных лесов труб для лесов после возведения и на месте или других типов лесов совершенно разные и являются наиболее важным фактором в области строительных лесов.

Потому что в этом случае леса можно безопасно использовать, а безопасность в этом отношении очень важна. В этой области большинство установщиков выполняют монтаж строительных лесов полностью профессионально и инженерно, с полной безопасностью, опытом, навыками и знаниями.

Это очень сложная и ответственная задача по установке. Стоимость монтажа металлических строительных лесов подсчитать непросто.

Поскольку высота и площадь играют важную роль при установке металлических труб строительных лесов, И при определении цены металлических лесов, углубления и выступы здания, которые иногда вызывают большее использование труб и времени, а также количество необходимых Силы и площадь строительных лесов и близость бригады строительных лесов к месту установки лесов также эффективны, И цена монтажа фасада и зданий, которые имеют более одного фасада, также различны.

Так цена установки строительных лесов для фасадов от 100 до 200 метров обычно составляет от 350 до 500 тысяч томанов.
