Строительные леса из профильной трубы своими руками

Приветствую всех моих читателей. Хочу написать, как сделать строительные леса своими руками из профильной трубы. Представляю самодельные леса, чертеж, простую схему. Полностью опишу весь процесс сборки, перечислю, сколько необходимо материала. Дам некоторые советы по этой теме, расскажу немного о покраске, последовательности демонтажа.

Конструкция и виды лесов

Строительные леса — временная конструкция. Они должны легко разбираться и собираться, быть прочными, надежными. Очень важно качество соединительного замка, которые делятся на несколько видов.

Клиновые

Такое название леса получили из-за замка, в котором может использоваться металлический клин, палец или болт. Считаются наиболее надежными и универсальными. Могут применяться для ремонта высотных зданий, а также в самолето- и судостроении. Такие леса достигают в высоту 80 м.

Рамные

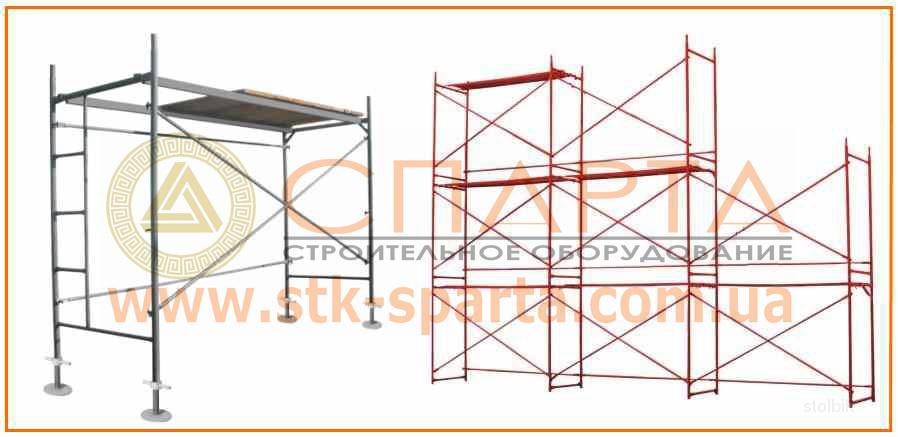

Эти леса состоят из уже готовых рамных конструкций. В качестве боковых деталей используется рама с лестницей, в середине – проходная рама. Среди различных производителей принят стандартный просвет –  950 мм. Это позволяет использовать рамы разных производителей в одной конструкции лесов. Леса марки ЛРСП-60, например, собирают в высоту до 60 м. Изготовленные своими руками делаются по стандартным размерам, так что могут дополнять заводские.

Штыревые

Конструкция замка у этих видов строительных мостков состоит из трубки, закрепленной на несущих вертикальных стойках, и штыря, который имеется на горизонталях. Леса такого типа выпускаются по нормативам с допустимой нагрузкой – 0,5 т на м². Собирают их на высоту до 80 м.

Хомутовые

Для ремонта сложных форм фасадов применяют хомутовые строительных леса. Замок в виде двух соединенных между собою хомутов можно закрепить в любом месте, на различном участке трубы. Это позволяет создавать неодинакового размера пролеты и устанавливать горизонтали на разных высотах. У других видов лесов такое не всегда возможно.

Из досок

Их чаще всего собирают прямо на объекте. Они самые дешевые, зато неразборные. Повторное применение материала нежелательно. Они бывают нескольких разновидностей:

1. Армянские. Самые простые в изготовлении и использовании, их проще всего сделать своими руками. Стена здания используется как одна из опор. Высота регулируется подпорными лагами.
2. Козлы. Треугольные или трапециевидные конструкции, на которые опираются настилы. Их недостаток – сложность регулировки по высоте. Зато их легко переставлять своими руками.
3. Полноценные строительные мостки. Состоят из опорных стоек и поперечных перекладин, на которые кладут настил из досок. Для предотвращения перекоса стоек используют диагональные перекладины. При подъеме на леса может использоваться прикладная лестница либо специально сооруженная, также целесообразно применение подмостков. Для повышения безопасности с наружной стороны используется ограждение из дощатой обрешетки.

Преимущества и недостатки строительных лесов из профтрубы

Леса из профтрубы обладают высокой прочностью, но при этом легкие, так как труба внутри полая. По сравнению с круглыми трубами стенки профильных имеют большую площадь опоры. Это предотвращает деформацию профильных труб при больших нагрузках.

Леса из профильной трубы обладают таким достоинством, как простота сборки при относительно низкой стоимости. Это позволяет сэкономить на изготовлении строительных мостков. Профтруба компактно укладывается при складировании и перевозке.

И если основной недостаток изделий из профильной трубы — крайне плохая сгибаемость, то в нашем случае это скорее достоинство.

Целесообразно ли делать леса своими руками

Даже аренда строительных мостков обойдется недешево, тем более их покупка. Изготавливая своими руками леса из профильной трубы, учитывают все необходимые особенности, например специфические размеры. Когда отпадет надобность, их можно сдать в аренду или продать, вернув таким образом часть затраченных средств.

Конечно, фабричные тоже можно продать после использования, но цена на них падает сразу после покупки. А если смастерить своими руками, то можно сэкономить.

На сколько лет рассчитаны металлические мостки

Срок пользования зависит от условий хранения, эксплуатации, транспортировки, выгрузки, загрузки. Влияет также качество краски, ее слой на ответственных участках, замках. Минимальный срок хранения для металлических лесов в некоторых паспортных данных – 5 лет.

Но если учесть, что окрашенный профильный материал, по уверениям изготовителей, может храниться более 30 лет, то и изделия из него, соответственно, столько же. Если же перед хранением профильный материал обрабатывать антикоррозийными средствами и подкрашивать, а поврежденные детали ремонтировать, то этот срок увеличивается вдвое или втрое.

Правила сооружения каркаса

Сначала подготавливают почву, на которой будут стоять подмости. Затем начинают монтировать леса из профильной трубы.

Подготовка к установке

Нужно хорошо утрамбовать грунт, где будут установлены опорные стойки лесов, сделать водоотвод на случаи дождливой погоды. Лучше предотвратить затекание воды под все опорные элементы, чтобы почва под ними не размылась.

Монтаж

Порядок монтажа мостков из профильной трубы таков:

1. Собирают вертикальные лестничные стойки. Для этого к опорам монтируют горизонтальные перекладины для получения лестницы.
2. Далее собирают промежуточные стойки. От лестничных они отличаются лишь отсутствием ступенек. Одинаковы у них только горизонтальные перекладины.
3. Вертикальные стойки закрепляют боковыми распорками.
4. После монтажа и установки лестниц монтируют горизонтальные опоры, на них укладывают настил.
5. Потом в такой же последовательности собирают детали второго этажа, третьего и т. д.

При сборке строительных лесов своими руками руководствуйтесь рисунком.

Как выбирать профтрубу, сколько труб понадобится

Для вертикальных стоек желательно применить профильные трубы со стороной не менее 40 мм. Это могут быть трубы 40 × 40, 40 × 60 или 40 × 80 мм. Для горизонтальных перекладин можно использовать профтрубу 40 × 40, 40 × 30, 40 × 20 или, в крайнем случае, 30 × 30 мм.

Некоторые предлагают использовать профильную трубу со стороной 20 мм. Я этого делать не рекомендую, так как у тонкой профильной трубы малая площадь крепления, а боковые горизонтальные опоры вместе с настилом, на котором находятся рабочие и стройматериал, фиксируются лишь четырьмя соединениями.

Перекладины лестничных стоек делают из профиля одного размера. Если они будут тонкими, то заносить стройматериал на настил будет крайне неудобно.

Если для ступенек выбран размер 40 × 20, то лучше крепить их плашмя, широкой стороной параллельно земле. А вот профильную трубу для боковых горизонтальных опор, наоборот, – узкой стороной к земле, чтобы она не прогибалась. Кстати, в этом и достоинство профильной трубы, по сравнению с круглой, – она устойчивее к изгибам.

Для боковых распорок или боковых диагональных распорок достаточно профильной трубы 20 × 20 мм. Количество материала зависит от высоты, на которую будут рассчитаны мостки, числа промежуточных распорок и используемой длины пролета – 2 или 2,5 м. Ширина стандартная – 950 мм для настила в 1 м.

Для описанного ниже варианта необходимо будет 10 м профильной трубы 80 × 40 мм, 4 куска по 2,5 м. Для горизонтальных перекладин понадобится 8,65 м, 4 куска по 2,16 м профильной трубы 40 × 20. Диагональная перекладина длиной 2,85 м такого же типоразмера, как и горизонтальные, но можно и тоньше.

Ступеньки сделаны из профильной трубы 40 × 20 мм, их нужно будет 12 шт. длиной 1 м. Чтобы расстояние между опорами получалось 950 мм, они должны утапливаться в квадратные отверстия стоек. Для металлического настила нужен лист 2 × 0,95 м толщиной не менее 4 мм.

Как собрать металлические леса своими руками

Для повторения своими руками удобной и компактной конструкции предлагаю вариант с высотой стоек из профильной трубы 2,5 м. Они подходят даже для внутренних строительных работ, где высота потолка больше 2,5 м. При наружном применении эти мостки годятся почти к любому одноэтажному дому. Их легко монтировать или демонтировать своими руками, перемещать в другое место. Они изображены на фото выше.

Необходимые инструменты и материалы

Чтобы смонтировать подмости из профильной трубы, лучше применить автоген или полуавтомат, потому что простым инвертором сделать качественное соединение практически невозможно. Горизонтальные перекладины, как я уже писал выше, подвергаются большим нагрузкам. Поэтому нужно прожигать отверстия, куда будут вставлены перекладины или ступеньки.

Соединение потом обваривают до получения надежного крепления. Для этого лучше использовать газовую сварку или полуавтомат. Но еще лучше при помощи дрели и пробойника делать квадратные отверстия. Такой вариант предпочтительнее.

Понадобится болгарка, рулетка, маркер по металлу. Из материала – 10 м профильной трубы 80 × 40 мм и 23,5 м – 40 × 20 мм, металлический лист толщиной 4 мм и размером 2 × 0,95 м. Можно составить из 2 кусков 1 × 1 м, обрезав или загнув края своими руками.

Чертежи и схемы

Строительные леса, схема которых изображена на чертеже, сделаны из профильных труб 80 × 40 мм и 40 × 20 мм.

Перекладина с металлическим профильным настилом изображена на рисунке ниже. На краях приварены пластинки – они помешают листу соскальзывать с опор.

Подготовка распорок

Концы распорок лучше сплющить. Сделать это можно с помощью тисков. Чтобы сплющенная сторона не была широкой, малую сторону профильной трубы вырезают на длину деформирования.

Для изготовления строительных лесов своими руками по описанному чертежу в креплении распорки используется болт. Он вставляется в отверстие, сделанное в узких сторонах трубы. И так как нагрузка приходится на него, то лучше использовать болт толщиной не менее 12 мм. Длина его не менее 90 мм, вместо гайки лучше использовать барашек. Таких болтов необходимо 2 шт., они вставляются в отверстия с обеих сторон диагональной перекладины.

Изготовление переходников

Если необходимы леса из нескольких этажей, то для лестничных и проходных стоек понадобятся переходники. Их можно изготовить своими руками из профильной трубы меньшего размера. Если нужны переходники для опорных труб 80 × 40 мм, то в кусок длиной 8 см такой трубы вставляют 2 куска трубы 35 × 35 мм. Затем соединения обваривают и ошлифовывают болгаркой, как показано на рисунке.

Для квадратной профильной трубы со сторонами 40 мм вставляется 1 трубка 35 мм.

Сборка рамы

Разница между лестничными и промежуточными опорами лишь в наличии ступенек у первых. В описанной выше конструкции промежуточные не используются, но их можно изготовить, если понадобятся длинные строительные леса.

При монтаже рамы утапливают ступеньки и перекладины в опорную стойку, поэтому отверстия должны быть такой же формы, как и соединяемые детали.

Для получения квадратных или прямоугольных отверстий лучше использовать дрель со сверлами и пробойник соответствующей формы, заточенный с одной стороны. Форма пробойника должна быть одинаковой с формой ступенек и перекладин или чуть больше.

Сначала просверливают отверстие. Если профильная труба квадратная, достаточно одного, если прямоугольная, то нужно 2–3, чтобы они сообщались друг с другом. Затем пробойником формуют прямоугольное отверстие. Это лучше, чем прожигать отверстие сварочным аппаратом, которое может получиться неровным, и ступенька или перекладина будет неплотно входить в него.

Монтаж секции

Установленные вертикально и параллельно друг другу на расстоянии 2 метра опоры скрепляют сначала боковыми распорками, затем диагональной перекладиной. Последней устанавливают секцию с настилом на необходимую высоту. Она должна иметь фиксирующие пластинки на краях профиля боковых горизонтальных опор.

Изготовление настила

Описанный настил металлический. Он изготовлен из листа 2 × 1 м или 2 листов 1 × 1 м. Так как длина настила 950 мм, то края можно загнуть или обрезать. Хотя они не будут мешать и без этого. Сам настил крепится сваркой, болтами или заклепочным пистолетом.

Покраска лесов

Она нужна не столько для красоты, сколько для предотвращения коррозии метала. Поэтому я советую применить акриловую или алкидную краску. Перед покраской изделие желательно обработать антикоррозийным раствором, смыть грязь растворителем, протереть строительные леса ветошью. Все сварные детали желательно покрасить в 2 слоя.

Если покрасить светлой краской, то всякие элементы коррозии будут хорошо видны. Поэтому их можно будет своевременно заметить и повторно обработать: покрасить или отремонтировать сварочным инструментом.

Универсальная схема демонтажа лесов

Демонтируются леса в обратной последовательности. Сначала разбирают верхний этаж. Последовательность такая:

• настил и боковые горизонтальные опоры;
• распорки;
• стойки.

Если в качестве настила используется профильный лист, то тяжелые элементы спускают с помощью фалов. Подробности можно найти в обзорах видео.

Заключение

Вот я и описал универсальную конструкцию лесов, которую легко повторить своими руками. По этому образцу можно изготовить и большие леса с несколькими секциями по высоте и ширине. Я с вами прощаюсь до следующих публикаций, подписывайтесь на обновления и делитель статьей в социальных сетях.

Сборка металлических лесов рамного и хомутового типа

Строительными лесами называют временную конструкцию, которая предназначена для проведения строительных и отделочных работ. Они могут быть деревянные или металлические. Свое название это сооружение получило благодаря тому, что раньше производство строительных лесов было основано на материалах из дерева. В настоящее время они представляют собой сложную каркасную систему, которая надежно удерживает до 250 кг/м2 веса. Это позволяет рабочим свободно передвигаться даже на высоте 100 м.

Существует несколько видов лесов: клиновые, штыревые, хомутовые и т. д. Различие между ними в основном состоит в технологии крепления. Отсюда и происходит название каждого типа конструкции. Например, собрать строительные леса штыревым методом – означает вставить металлические штыри в полые трубы-проушины, которые надежно приварены к вертикальным стойкам. Сооружение выдерживает вес до 200 кг/м2, а предельная высота – 40 м. Но самыми распространенными и востребованными лесами считаются рамные и хомутовые. О том, как их собрать и поговорим дальше.

Как правильно провести подготовку сборки строительного оборудования

Перед началом монтажных работ нужно внимательно изучить инструкцию по сборке сооружения. Руководить процессом установки должен специалист, предварительно назначенный на эту должность. Перед началом монтажа необходимо позаботиться о безопасности. Для этого зону установки лесов нужно огородить от пешеходов и проезжающего транспорта специальной лентой.

Территорию, на которой будет проводиться работа необходимо выровнять. Если леса собираются на грунтовой площадке, то нужно ее утрамбовать. Это позволит исключить усадку всей конструкции. Место проведения работ необходимо очистить от снега и грязи. Талые воды должны быть отведены. На хорошо подготовленную площадку устанавливаются подпятники, которые предназначены для придания устойчивости сооружению.

Как собрать конструкцию из металлических рам

Рамные строительные леса собираются в следующей последовательности.

• Рамы крепятся на подставки или винтовые опоры и соединяются между собой связующими перемычками. Точность по вертикали и горизонтали проверяют по уровню.
• По этой схеме монтируются остальные модули первого ряда.
• Выполняется анкерное или дюбельное крепление к стене.
• Рамы соединяются ригелями и настилами первого яруса.
• Этим же способом устанавливаются остальные секции. Ребра жесткости крепятся в шахматном порядке.
• Устанавливаются бортовые заграждения. Просматриваются сдвиги и зазоры.
• Проверяется флажковые крепления и прочность деревянного настила.

Собирается каркасная система в строгой последовательности начиная от угла здания, ведь сооружение состоит из отдельных секций, которые являются продолжением друг друга. Все элементы связи крепятся между собой флажковыми замками, что обеспечивает удобство монтажа и прочность конструкции.

Порядок установки хомутовых лесов

Хомутовая каркасно-ярусная система предназначена для отделочных, малярных и других строительных работ любой степени сложности. Хомуты, которыми скрепляются элементы бывают поворотного и неповоротного типа. Неповоротные делают сооружение более прочным и устойчивым, а поворотные позволяют осуществлять работы в обход неровностей и выступов. Правильно собрать хомутовые леса не так сложно, как кажется – главное точно следовать инструкции.

• Под деревянные подкладки устанавливаются башмаки.
• Производят монтаж стоек и полустоек на внутреннем и внешнем ряду конструкции.
• Укладываются поперечины, которые после крепятся к стене.
• Монтируют продольные трубки на наружные и внутренние ряды установленных стоек.
• На образовавшуюся платформу укладывают по одной деревянной площадке возле каждой пары стоек.
• Со щитов монтируют продольные связи первого яруса.
• Просверливаются отверстия в стене, к которым анкерами крепятся поперечные связи.
• Со щитов устанавливают заграждение, и наращивают трубы угловых стоек.
• Устанавливают щиты второго яруса, а на первом укладывают настил.
• Остальные этажи собираются в той же последовательности.

Все элементы строительных лесов соединятся хомутами. Сооружение выдерживает вес до 250 кг/м2 и может достигать высоты 60 м.

Советы от профессионалов

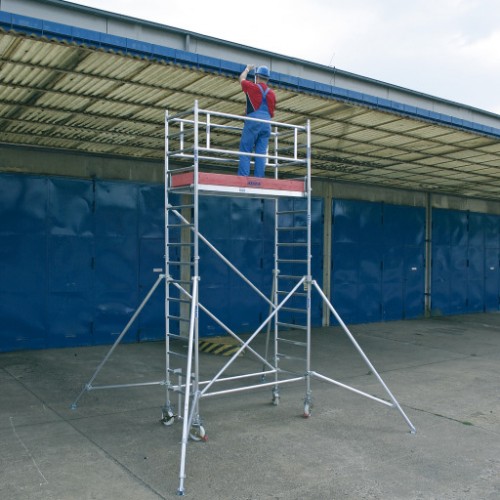

Перед тем как приобрести строительные леса, нужно определиться с их дальнейшим назначением, ведь каждый вид каркасно-ярусной системы имеет свои плюсы и минусы. Например, для быстрого ремонта отлично подойдет вышка тура. Эта легкая мобильная конструкция удобна для проведения небольших по объему и требующих оперативности работ.

Для более сложных и объемных строительно-монтажных работ рекомендуется использование рамных конструкций, которые легко монтируются и стоят недорого.

Если планируются обрабатывать сложные участки с балконами и прочими выпуклыми деталями, то лучше хомутовых сооружений не найти. Только в этом случае крепежные хомуты должны быть поворотными. Это откроет доступ к любым извилистым деталям фасада.

Чтобы визуально закрепить вышеперечисленные рекомендации советуем посмотреть представленное ниже видео.

Видеообзор правильного монтажа строительных лесов

Как построить леса « Строительство и ремонт :: WonderHowTo

• org/Person»> Автор Робин Мансур
• 17.06.08 15:31

Тим Картер демонстрирует, почему простые строительные леса — отличный инструмент для покраски на открытом воздухе.

Существует альтернатива работе на лестницах, если вы чувствуете, что они небезопасны или шатаются. Строительные леса из труб обеспечивают возможность работы на таких высотах с устойчивостью и красивой плоской платформой.

Леса из труб необходимы для столярных работ или покраски дома. Его может собрать один человек. Просто начните с прикрепления диагональных стержней между концевыми частями. Эти поперечные скобы фиксируются на подмостках. Диагональные поперечные распорки обеспечивают устойчивость лесов при подъеме по высоте. Убедитесь, что они зафиксированы на месте.

Вы можете использовать 2 x 12 досок для площадок на подмостках. Или в магазинах проката инструментов будут хорошие взаимосвязанные платформы. Для ваших трубных лесов доступны дополнительные функции и опции безопасности. Они делают отличные, безопасные и стабильные платформы.
