Как установить вытяжку на кухне своими руками

15 января 2020

Ликбез

Сделай сам

Узнайте, как правильно закрепить устройство и подключиться к вентканалу, чтобы обеспечить бесшумность и не ухудшить работу основной вентиляции.

1. Приготовьте материалы

• Вытяжка;
• воздуховоды;
• фланец для вентканала;
• герметик;
• кромочный профиль для ДСП;
• хомуты;
• шуруповёрт;
• лобзик;
• ножовка по металлу;
• дрель;
• перфоратор;
• уровень;
• рулетка;
• карандаш;
• шило;
• циркуль.

2. Определитесь с высотой

Фото: Bosch

Уровень, на котором будет располагаться нижний край вытяжки, зависит не только от вашего роста и высоты подвесных шкафов кухни. Эти параметры тоже важны, но прежде всего следует руководствоваться рекомендациями производителей устройства и плиты.

В зависимости от типа последней минимальное расстояние от вытяжки до варочной поверхности отличается. Как правило, для индукционных и электрических плит оно составляет от 45 до 75 см, для газовых — от 55 до 85 см. Роль играет ещё и вид самой вытяжки: у моделей с прямым расположением высота больше, у наклонных — меньше.

Всё это обусловлено тем, что в процессе работы на сетчатых фильтрах накапливается жир, который при чрезмерном нагреве может воспламениться и стать причиной пожара.

3. Сделайте разметку

Для аккуратной и точной установки очень важно правильно выполнить разметку. Для настенных вытяжек достаточно точек под сверление крепёжных отверстий. Встраиваемые модели помимо этого нуждаются в выпиливании гнёзд под воздуховод в днище шкафа.

В обоих случаях разметка осуществляется по монтажному шаблону, который обычно идёт в комплекте с вытяжкой. Процесс разметки детально описывается в инструкции. Последовательность операций примерно такая.

Настенные модели

Кадр: @Мастерская Aleksa / YouTube

Найдите центр плиты и отметьте от этой точки вертикальную осевую линию. Для удобства наклейте на стену малярную ленту и рисуйте карандашом на ней. Затем на нужной высоте прочертите горизонтальную линию, на которой будет располагаться низ вытяжки.

Приклейте трафарет малярной лентой и карандашом или шилом пометьте точки для сверления отверстий. Если шаблона в комплекте нет, воспользуйтесь крепёжным кронштейном и сделайте по нему метки в нужных местах. Другой вариант — измерить рулеткой расстояния до отверстий на корпусе и перенести их на стену, отмеряя от осевой линии.

Встраиваемые модели

Кадр @М.Видео / YouTube

Снимите со стены шкафчик, на который будет устанавливаться вытяжка. Демонтируйте днище и малярной лентой приклейте к нему трафарет. Отметьте шилом точки крепления, а также центр гнезда под воздуховод. Измерьте циркулем радиус трубы по шаблону и начертите окружность, по которой затем вырежете ДСП.

Если трафарета для монтажа нет, то задвиньте вытяжку в шкаф, установив её таким образом, чтобы она была вровень с фасадами с учётом толщины дверцы. Наденьте на выход воздуховода раструб и нанесите по контуру герметик. Затем аккуратно приложите сверху днище, чтобы на ДСП остался отпечаток, и обведите след карандашом.

Если воздуховод пройдёт над шкафами, то подобным образом необходимо разметить вырез для трубы в верхней крышке.

4. Подготовьте шкаф

Кадр: @Строим для себя / YouTube

Если устанавливаете настенную вытяжку, переходите к следующему пункту.

Дрелью просверлите отверстие для захода лобзика, а затем вырежьте по размеченной ранее окружности гнездо для воздуховода. Чтобы защитить срезанные края ДСП от разбухания, наклейте поверх них кромку или пластиковый профиль. В крайнем случае обработайте торцы спила силиконовым герметиком. Также сделайте небольшой вырез для кабеля у задней стенки.

Поместите вытяжку в шкаф и закрепите вырезанную полку на нужной высоте шурупами или конфирматами, предварительно просверлив в стенке отверстия меньшего диаметра.

5. Смонтируйте вытяжку

В зависимости от выбранной производителем конструкции монтаж может отличаться, поэтому ориентируйтесь на инструкцию. В целом же алгоритм следующий.

Настенные модели

Кадр: @КаЮТ Компания / YouTube

По размеченным ранее точкам просверлите отверстия перфоратором и установите в них дюбели. Шурупами закрепите крепёжную пластину. Если её нет, просто вверните крепёж в стену, не докручивая на 1–2 мм.

Навесьте вытяжку на кронштейн или шурупы в стене. Разместите электрический кабель таким образом, чтобы не передавить его. При необходимости выровняйте корпус и окончательно зафиксируйте.

Встраиваемые модели

Кадр @Redecoration / YouTube

Если шкаф, куда монтируется вытяжка, массивный, сразу установите его на стену и выровняйте относительно остальных. Затем прижмите корпус устройства к полке, уложите в подготовленный вырез кабель и прикрепите вытяжку к шкафу с помощью шурупов.

Если шкафчик небольшой, можно привинтить к нему вытяжку и уже потом навесить на стену всю конструкцию в сборе.

6. Прикиньте конструкцию воздуховода

Фото: Public domain / Pinterest

Для подключения вытяжки к вентканалу используют гибкую алюминиевую гофру либо жёсткие пластиковые трубы круглого или прямоугольного сечения.

Первый вариант дешевле и проще в монтаже, поскольку позволяет проложить воздуховод под любым углом без использования дополнительных фитингов. Недостатки гофры — неэстетичный внешний вид, а также высокий шум и склонность к обрастанию жиром из‑за ребристой внутренней поверхности.

ПВХ‑трубы выглядят гораздо привлекательнее, менее шумные за счёт гладких стенок, а при выборе прямоугольного профиля легко прячутся под потолком. Платой за это является более высокая цена, к которой добавляется стоимость фитингов для соединения и поворотов.

Независимо от материала для наиболее эффективной и бесшумной работы сечение воздуховода должно быть таким же, как у выходного раструба вытяжки, или минимально отличаться от него. Как правило, это 125–150 мм. Помните, что уменьшение диаметра не только снижает производительность, но и резко увеличивает шум.

7. Проложите воздуховод

Неважно, какой материал трубопровода выбран, он должен иметь наименьшую длину и количество изгибов. При этом все соединения должны быть герметичны, а стыки — надёжно закреплены.

Для снижения шума можно оклеить поверхность воздуховода вспененным полиэтиленом или другим звукоизолирующим материалом. Хотя бы в самом громком месте — переходе с большего диаметра на меньший.

Алюминиевая гофра

Кадр: @Life is good / YouTube

Максимально растяните трубу, чтобы распрямить складки и уменьшить сопротивление воздуха. Один конец наденьте на патрубок вытяжки и зафиксируйте хомутом. Если диаметр гофры отличается от выходного раструба, воспользуйтесь переходным адаптером из комплекта поставки.

Без резких изгибов проложите гофру по стене или шкафчикам до вентканала. Для лучшего прохождения воздуха приподнимите горизонтальный участок трубы в сторону вентканала примерно на 10 градусов.

Пластиковые трубы

Кадр: @Строим для себя / YouTube

Наденьте на выход вытяжки раструб или отвод в зависимости от ситуации и соберите весь воздуховод до вентканала. Колена и другие фитинги соединяйте между собой трубами необходимой длины. Размечайте их рулеткой и отрезайте с помощью ножовки по металлу. Выдержите небольшой подъём в сторону вентканала.

Сначала соберите всю конструкцию насухо, а затем промажьте стыки силиконом, чтобы добиться максимальной герметичности соединений. Не используйте жидкие гвозди и другой клей, иначе разобрать воздуховод при необходимости будет уже невозможно.

8. Подключитесь к вентканалу

Соединение воздуховода с вентиляцией — один из самых важных моментов. Из‑за неправильного подключения может нарушиться вентиляция не только на кухне, но и во всей квартире. При этом даже самая дорогая вытяжка будет шуметь, как самолёт, и не справится со своей задачей.

Как быть, если канала два

В новостройках на кухне по два вентканала: один для естественной вентиляции, второй — специально для вытяжки. Если у вас так, то всё, что нужно сделать, — это снять с одного из каналов решётку и подключить вместо неё воздуховод с помощью соответствующего фланца.

Как быть, если канал один

Если вентканал один, присоединяться к нему напрямую ни в коем случае нельзя. Вытяжка не заменяет естественную вентиляцию, поскольку улавливает только пары и жир в районе плиты, никак не реагируя на спёртый и загрязнённый воздух под потолком. При прямом подключении вентиляция просто перестаёт работать из‑за сопротивления воздуха, которое оказывают фильтры и лопасти турбины.

Кадр: @Александр А Любименко / YouTube

Поэтому в таком случае есть два варианта: использование фланца с решёткой или установка тройника с клапаном. Первый проще, но менее эффективен: вместо полного перекрытия вентканала оставляют решётку, через которую осуществляется естественная вентиляция. Тяга станет похуже, к тому же во время работы вытяжки часть пара будет попадать назад в кухню.

Кадр: @Анатолий Лупашин / YouTube

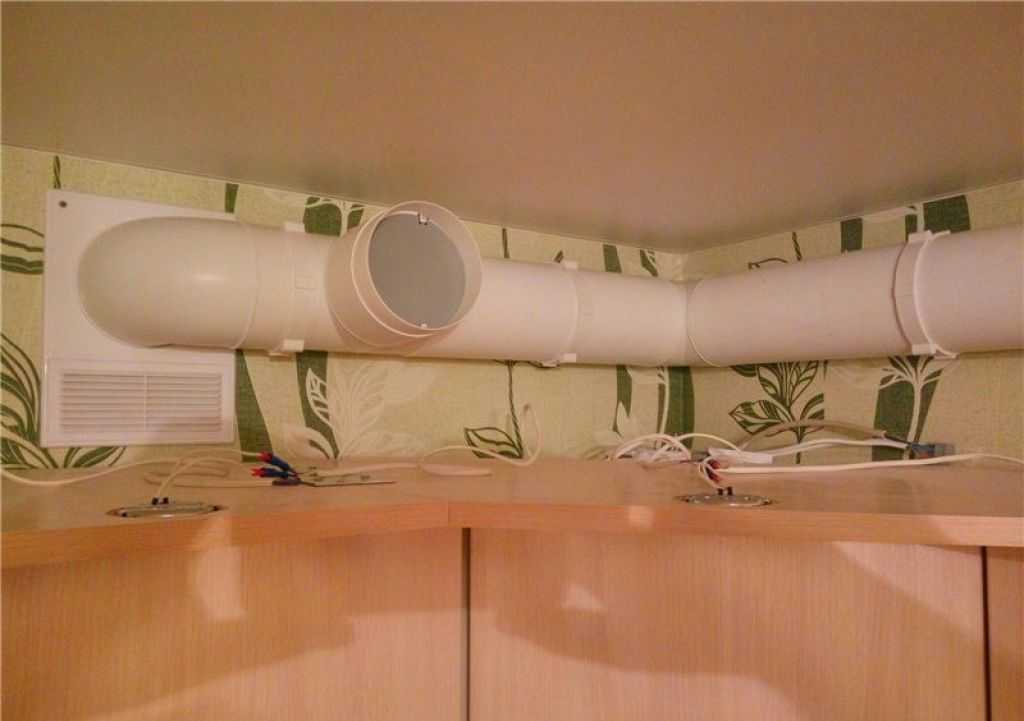

Более правильной будет установка на воздуховод тройника с обратным клапаном. При выключенной вытяжке он открыт, и естественная вентиляция действует как полагается. Во время работы вытяжки клапан закрывается потоком воздуха, и вентилятор выводит пары в шахту вентканала. Как только прибор отключится, клапан автоматически откроется и работа естественной вентиляции восстановится.

Минусы такого способа в громоздкости конструкции и не очень эстетичном виде, когда воздуховод не скрыт.

9. Подключитесь к электросети

Кадр: @Вова Полтавский / YouTube

После установки воздуховода остаётся подключить устройство к сети. Вытяжка не является мощным прибором, поэтому не требует прокладки отдельной линии. В большинстве случаев достаточно вставить вилку в ближайшую розетку, желательно с заземлением.

На некоторых моделях вилки может не быть. В таком случае придётся сначала установить её или воспользоваться для подключения автоматическим выключателем либо клеммной колодкой.

10. Проверьте работу вытяжки

Кадр @М.Видео / YouTube

По завершении всех подключений и монтажа проверьте, что внутри вытяжки нет посторонних предметов вроде документов, крепежа и забытых инструментов. Установите на место фильтры, лампы и другие съёмные детали согласно инструкции. Включите вытяжку и убедитесь в корректной работе.

Читайте также 🔨🔧✂

• Как сделать гардеробную своими руками
• Как сделать перегородку из гипсокартона своими руками
• Как сделать потолок из гипсокартона своими руками
• 4 совета, которые помогут сэкономить место на кухне
• Как установить ванну своими руками

как сделать ествесственную и принудительную

Не для кого не секрет, что вентиляция на кухне важна для любого дома. Для эффективного отвода отработанных газов и обеспечения притока свежего воздуха вдобавок к существующим коммуникациям жильцы добавляют вытяжку. Сразу же отметим, что неправильно установленный прибор не создаст ожидаемого эффекта, скорее ухудшит работу существующей естественной вентиляции. В нашей статье узнаем, зачем нужна вентиляция на кухне, а также ознакомимся с разновидностями таких систем.

Содержание

1. Зачем нужна вентиляция на кухне
2. Системы вентиляции кухонь: естественная или принудительная
3. Естественная вентиляция на кухне
4. Принудительная вытяжная система
5. Какая вентиляция будет оптимальным вариантом

Зачем нужна вентиляция на кухне

При готовке пищи в кухне скапливаются различные вредные вещества. Некоторые из них могут быть опасными для здоровья человека. Одним из таких считается угарный газ, который накапливается в воздухе после сгорания «голубого топлива» или при готовке пищи в дровяной печи. Его запах не ощущается, да и само вещество не может качественно отбираться угольными фильтрами. Высокие концентрации угарного газа приводят к отравлению, а затем и к летальному исходу. Вот почему важно разработать эффективную схему воздухообмена кухонь и удалить этот опасный продукт.

При включении конфорки газовой плиты, а также при работе водонагревательной колонки во внутреннее пространство помещения попадает некоторое количество не успевшего сгореть природного газа. Правильно работающая естественная вентиляция, установленная на кухне, легко справится с подобным выбросом, но её мощности будет не достаточно при утечке топлива с трубопроводов. При выявлении устойчивого запаха этилмеркоптана необходимо позвонить в аварийную службу.

Существуют и другие вещества, загрязняющие воздух на кухне:

1. Чад от жарки продуктов выделяется в виде переработанных частиц жира и подсолнечного масла В результате сильного нагрева такие вещества становятся опасными для жителей дома, они оседают на стенах помещения, посуде и мебели, а также на наших лёгких. Для эффективного отвода таких частиц необходимо подобрать правильный размер вентиляции на кухне.
2. Кроме чада в помещении выделяется водяной пар. Он относительно безвреден, но может повлиять на микроклимат в помещении.

Из вышеуказанного можно сделать единственный правильный вывод о необходимости использования качественной вентиляционной системы. Она позволит удалить кухонные запахи и излишнюю влажность.

Системы вентиляции кухонь: естественная или принудительная

Не все знают о том, какая схема вентиляции для кухни лучше, стандартная естественная, когда отработанные газы выходят через канал на улицу или принудительная (для отвода загрязнённого кислорода используется вентилятор). Однозначного ответа на этот вопрос нет, ведь каждая из вытяжек выполняет свои функции, имеет свойственные достоинства и недостатки.

В кухне, не зависимо от её расположения (в квартире или частном доме) наличие системы естественной вентиляции обязательно. Особенное значение нужно уделять работоспособности оборудования, а особенно, если в комнате стоит газовая плита. В данном случае вредные выбросы будут выводиться на выход по вертикальному каналу естественной вентиляции. Правила вытяжки не считают принудительную вентиляцию обязательной инженерной коммуникацией, она лишь обеспечивает комфорт жильцов. Далее опишем каждый из типов воздухообмена более подробно, рассмотрим их сильные и слабые стороны.

Естественная вентиляция на кухне

Вытяжная вентиляция на кухне знакома всем жильцам по вертикальным шахтам, которые имеют выход на крыше жилого здания. Вредные вещества и испарения удаляются через такие хода, а свежий воздух поступает в помещения сквозь щели в окнах или специальные клапана на рамах. Тёплый, нагретый кухонной плитой воздух стремится вверх, он скапливается на потолке и уходит сквозь вентиляционное отверстие за пределы дома. На его место поступает свежий кислород с улицы.

Правильная, качественно смонтированная вентиляция для кухни в квартире отводит небольшое количество отработанного газа, но делает это в постоянном режиме. Очищенный от мусора вентканал способен отводить угарный газ и незначительные протечки топлива от кухонного оборудования. Для качественного удаления посторонних запахов должна быть смонтирована вытяжка над плитой.

Приточная вентиляция имеет следующие преимущества:

• качественный воздухообмен в квартире;
• отвод вредных веществ, которые выделяются во время приготовления пищи;
• удаление запахов и повышенной влажности воздуха при включении нескольких конфорок;
• отсутствие финансовых вложений на работу системы;
• бесшумность.

Вентиляция на кухне с вытяжкой имеет следующие недостатки:

• снижение эффективности работы при наличии жаркой погоды;
• возможность обратного хода воздуха с улицы в кухню;
• относительно небольшой объём перерабатываемого воздуха за единицу времени;
• нужно постоянно проверять тягу в вентканале.

Не все владельцы загородной недвижимости знают, как правильно устроить естественную вентиляционную систему в частном доме. В этом случае каналы будут сделаны в стенах хозяйственных помещений, таких как ванная, туалет и кухня. Для качественного проветривания всего дома, а не только этих комнат необходимо дополнительно пускать поток воздуха из спальни, гостиной или столовой. В некоторых случаях нужно держать окна открытыми.

Если в кухне установлена четырёх конфорочная газовая плита, то часовой объём перерабатываемого воздуха должен находиться в пределах 90м3. Для эффективной работы вентиляционной системы необходимо установить канал с сечением 0,02м2. Этому параметру соответствует диаметр трубы 16сантиметров или шахта, выложенная из кирпича в форме квадрата с размером стороны 14 сантиметров. Вход в канал располагают на потолке или на расстоянии 20-30 сантиметров от него. Для обеспечения стабильной тяги нужен вентиляционный канал длиной от 5 метров.

Принудительная вытяжная система

Под понятием принудительная вентиляция подразумевают инженерную систему, в которой загрязнённые воздушные потоки выводятся наружу с использованием вентилятора. В кухне такие приборы монтируют разными методами:

• В вертикальную шахту вентиляции.
• В отверстие, сделанное в стене здания. В таком случае загрязнённый воздух будет выводиться из кухни наружу, минуя вентиляционные шахты.
• Гофрированную трубу от кухонной вытяжки можно вставить в окно.
• Некоторые потребители устанавливают над газовой плитой специальное устройство, вытяжку. Загрязнённый воздух может выходить из кухни в шахты естественной вентиляции или сразу на улицу через отверстие в стене.

Достоинствами подключения вытяжного вентилятора или кухонной вытяжки считаются:

1. Улучшенная производительность. Эффективная вентиляция на кухне позволяет быстро удалять запахи и скопившиеся в воздухе вредные вещества.
2. Кухонная вытяжка над плитой отводит вредные вещества до их попадания в пространство комнаты.

Минусами устройства вытяжки являются:

1. Грязный воздух удаляется с комнаты только при работающем вентиляторе.
2. Такая система требует финансовых вложений. Кроме стоимости самой вытяжки придётся постоянно платить за потребляемую электроэнергию.

Во время установки вентилятора в шахту нужно учитывать несколько важных моментов. Дело в том, что такое устройство имеет обратный клапан, который предотвращает всасывание грязного воздуха при неработающей вытяжке. Этот клапан нужно убрать, чтоб он не мешал работе естественной системы воздухоотвода. Следует отметить, что производительность прибора будет совпадать с паспортными данными только в случае устройства горизонтального отводящего канала небольшой длины. Современная вытяжка, подключенная к обще домовой шахте, будет иметь меньшую производительность, по сравнению с заявленными техническими характеристиками.

Схема вентиляции на кухне с вытяжкой

Какая вентиляция будет оптимальным вариантом

Для людей, которые возводят большой по размерам загородный дом или делают ремонт в элитной квартире можно посоветовать дорогую, качественную и эффективную вентиляционную систему с рекуперацией тепла. Владельцы дорогой недвижимости монтируют мощную вытяжку, причём вывод для отработанного воздуха следует сделать в стене. Вместо газовой плиты лучше применять электрический бытовой прибор через меньшие выбросы канцерогенов.

Для застройщиков, которые ограничены в финансовых средствах лучшим вариантом будет использование естественной вентиляции, которую подводят к кухне, ванне и туалету, а также вспомогательным помещениям. Если в частном доме будет использоваться работа вытяжки, установленной над кухонной плитой, то канал для отвода отработанных воздушных масс делают не в вертикальном направлении на крышу, а в стене. На вентиляторе устанавливают обратный клапан, он предотвращает проникновение холодного воздуха из улицы внутрь комнаты.

Лучшим вариантом для владельцев квартир считается уже существующая в доме естественная вентиляция. Кроме этого над плитой в кухне устанавливают вытяжку и с отводом воздуха через отверстие в стене. Если такой вариант не проходит, вентилятор монтируют в стояк существующего канала, но снимают обратный клапан.

Как построить деревянную вытяжку на ферме

Когда мы проектировали кухню в нашем современном фермерском доме, мы выбрали вытяжку из нержавеющей стали, чтобы добавить кухне немного «современности». Однако, прожив в доме несколько месяцев, Брук решила, что кухня будет лучше смотреться с вытяжкой из окрашенного дерева. Это добавило бы больше тепла кухне и связало бы с плавающими полками и деревянными балками. В то время мне не терпелось заняться новым проектом, поэтому я с радостью согласился.

Когда я делал этот капюшон, я не знал, что со временем буду писать туториал о том, как его собрать, поэтому, к сожалению, я не сделал никаких снимков процесса. Поэтому вместо этого я предоставляю 3D-иллюстрации, которые, вероятно, в любом случае полезнее, чем фотографии.

Начнем. Вот что вам понадобится:

• Финишный гвоздезабиватель
• Рулетка
• Клей для дерева
• Торцовочная пила
• Финишные гвозди 1 1/4″

Дерево

• 1″ x 6″ чистая сосна
• Чистая сосна 1″ x 3″
• Чистая сосна 1″ x 8″

Измерение и расчет углов

Первое, что вам нужно сделать, это определить размер вашей вытяжки, и все это будет зависеть от вашей кухни и того, как вы планируете ее установить.

Мне нужно, чтобы вытяжка была достаточно большой, чтобы закрыть существующую вытяжку из нержавеющей стали, и достаточно широкой, чтобы касаться каждого верхнего шкафа. И я хотел, чтобы верх скошенной части вытяжки был вровень с верхом шкафов.

После того, как я провел измерения, пришло время сделать некоторые расчеты.

Когда я был подростком на уроке геометрии, я просто знал, что однажды я смогу использовать то, что я изучаю. Большой привет г-же Дишнер! Я не смог бы построить этот капюшон без тебя.

Чтобы получить правильный угол для косых пропилов, мне пришлось использовать теорему Пифагора. Зная две стороны прямоугольного треугольника, можно найти и другие углы. После того, как я получил свои измерения, я использовал этот онлайн-калькулятор. Вот что у меня получилось:

Чтобы упростить процесс установки, я решил собрать вытяжку из двух отдельных частей: верхней и нижней. Вот как я построил дно.

Строительство нижней части капота фермы

Я начал с основания. Здесь я использовал сосну 1 x 6 и сделал надрезы под углом 45 градусов по углам. Там, где части соприкасались, я намазал столярным клеем и скрепил их вместе. Я хотел использовать как можно меньше гвоздей. Таким образом, снаружи капота не было много отверстий, которые нужно было заполнить. На иллюстрации красные точки показывают, где я прибил.

Затем я построил два передних уголка. Я построил их из сосны 1×3. Основываясь на расчетах, их окончательная длина должна быть 24″, но для начала я сделал их 27″. Это дало мне дополнительную длину для косых пропилов. Я склеил и прибил два из них вместе, как показано на иллюстрации. Я сделал два таких, по одному на каждый передний угол капота.

После того, как оба угловых элемента высохли, я настроил свою торцовочную пилу на комбинированный рез под углом 17 и 16 градусов. Я сделал надрезы с обоих концов, чтобы длина куска была 24″. Резка под углом может быть немного сложной, поэтому вот удобный калькулятор.

После того, как уголки были вырезаны, я приклеил их и прибил к основанию, как показано на рисунке ниже.

Затем я измерил и обрезал детали задней кромки под углом 17 градусов. Затем приклеил и прибил их к основе.

Теперь, когда все уголки и кромки были на месте, пришло время заполнить переднюю и боковые части кусками сосны 1×6. Я начал с измерения расстояния между двумя передними углами в верхней части основания, а затем от основания переднего угла до заднего края. Это дало мне мою длину. Я обрезал концы передних частей под углом 17 градусов и один конец боковых частей под углом 16 градусов. Я приклеил и прибил детали на место с обратной стороны. Таким образом было видно меньше дырок от гвоздей.

Я повторял это до тех пор, пока передняя и боковые стороны не были заполнены, соответственно уменьшая ширину каждой доски по мере того, как я поднимал капот. Для последних трех частей наверху я использовал сосну 1×8, чтобы она выступала над угловыми и краевыми частями. На этом нижняя часть капюшона завершена.

Сборка верхней части капота фермерского дома

Я сконструировал верхнюю часть капота, построенную так же, как и нижнюю, за исключением углов. Я начал с базы. Я использовал сосну 1 x 3 и сделал надрезы под углом 45 градусов по углам. Там, где части соприкасались, я намазал столярным клеем и скрепил их вместе.

Затем я приклеил и прибил первый ряд досок 1×6 спереди и сбоку. Это дало мне возможность прибить угловые детали.

Для угловых деталей и деталей задней кромки я использовал тот же метод, что и для нижней части капюшона, только я использовал прямые срезы вместо скосов. После того, как они высохли, я приклеил и прибил их на место, как показано на иллюстрации ниже.

Затем я продолжил сосновые доски 1×6 до верха, но на последних частях я использовал вместо них 1×3, так как 1×6 был бы слишком высоким.

Затем, чтобы закрыть верхнюю часть капота, я повторил те же шаги, что и для основания верха, а затем приклеил и прибил его на место.

После того, как вы построили капот, вам нужно заполнить отверстия, отшлифовать, а затем покрасить. Я не рассказывал об этом в этом посте, но дайте мне знать, если вам нужна вторая часть. Если да, я расскажу об этом и о процессе установки.

Сборка из двух частей значительно облегчила установку. После того, как я установил нижнюю часть, я просто надел верхнюю часть, и все! Вот иллюстрация вытяжки полного ассортимента, а затем еще несколько фотографий ее установки на нашей кухне. 9

Этот пост содержит партнерские ссылки. Более подробная информация доступна в моем Партнерском раскрытии.

Прошло много времени с тех пор, как я мог рассказать вам о реконструкции кухни и прачечной. У нас есть еще несколько пунктов в нашем списке недостатков, чтобы он «выглядел» завершенным. Не хочу спойлерить перед большим открытием! Одна вещь, которую я наконец-то сделал, — это крышка вентиляционного колпака Farmhouse. Это шоу-стоп на кухне. Сегодня я покажу вам, как я сделал крышу на вентиляционную решетку своими руками. Если я могу это сделать, вы тоже можете!

С самого начала работы над дизайном я знал, что мне нужна крышка вентиляционного колпака для фермерского дома. Помните, когда Джоанна Гейнс начала делать крышки вентиляционных вытяжек из окрашенного дерева в деревенском стиле на Fixer Upper ? Я хотел один с тех пор.

В нашей новой кухне так много белого и нержавеющей стали, что ей отчаянно нужно что-то, чтобы ее согреть. Я также знал, что хочу выложить плитку до потолка. Идеальным акцентом станет вентиляционная решетка из окрашенного дерева в фермерском доме.

Когда пришло время придумывать, как сделать вентиляционную решетку на ферме своими руками, я врезался в стену. На Pinterest есть множество великолепных вентиляционных крышек для фермерских домов, но не так много инструкций о том, как построить их с нуля. Я нашел несколько комплектов, которые можно было купить в Интернете, по цене более 500 долларов, даже более 1000 долларов. Это выходит за рамки моего бюджета. Я потратил менее 200 долларов на эту самодельную крышку вентиляционного отверстия для фермерского дома, и это было все из дерева и морилки.

Для этого проекта я использовал следующие инструменты:

• Торцовочная пила составная
• Настольная пила или циркулярная пила – за один пропил. Посмотрите, может ли друг помочь вам в этом.
• гвоздезабивной пистолет, воздушный компрессор с принадлежностями (или используйте этот аккумуляторный гвоздезабивной пистолет отдельно)
• угловой искатель
• рулетка
• искатель гвоздей
• уровень
• липкая ткань

90 002 Эту крышку вентиляционного колпака для фермерского дома можно сделать своими руками. построенный для установленной вентиляционной вставки или поверх уже установленного вентиляционного колпака. Основы те же: каркас с прикрепленными накладками и накладками, скрывающими швы. Все вентиляционные отверстия разные, и у каждого из них разные инструкции по установке, углы и формы. Вам нужно будет выяснить детали, касающиеся размера, углов и размеров, основанных на вашем вентиляционном колпаке.

Планирование крышки вентиляционного колпака для фермерского дома

Первым шагом в изготовлении самодельной крышки вентиляционного колпака для фермерского дома было выяснить, куда будет вставлена ​​вставка для вентиляционного колпака. Я хотел, чтобы он был примерно на 36 дюймов выше плиты, что немного выше, чем рекомендовано нашей вставкой. Живя так долго с микроволновой печью над плитой, которая не позволяла нам готовить в кастрюле, я компенсировала это большим запасом.

Мы использовали картонный шаблон обратной стороны нашей вставки, чтобы обвести форму на стене. Оттуда мы набросали несколько различных вариантов формы для нашей вентиляционной крышки фермерского дома прямо на стене. Я знал, что хочу, чтобы это было примерно 1/3 дымохода и 2/3 основания. Ширина и высота, которые мы выбрали, были обусловлены углами на нашей вставке вентиляционного колпака и тестом глазного яблока.

Нарисуйте свою фигуру на стене, а затем встаньте и посмотрите на нее, это действительно помогает визуализировать ваш план.

36-дюймовые вырезы в середине ряда плитки на фартуке. Итак, мы измерили ширину вставки плюс 3″ (ширина 2-х 2х4). Затем мы сделали соответствующие разрезы плитки. Мы установили фартук только до этого ряда плитки. Убедившись, что он ровный во всех направлениях, мы прикрепили нашу вставку вытяжки к стене. Мы использовали раму 2 × 4 и тонну 3-дюймовых винтов для нескольких шпилек. Эта вставка никуда не денется.

Каркас крышки вентиляционного колпака фермерского дома

После того, как мы завершили форму, пришло время построить каркас крышки вентиляционного колпака фермерского дома. Эта рама не является структурной для самой вставки. Это просто способ прикрепить наши накладки. Рамка в основном состоит из 3 блоков 2×4, соединенных большим количеством блоков 2×4. Коробки представляют собой вставную рамку внизу, а затем две одинаковые коробки меньшего размера. Одинаковые ящики были размещены у основания дымохода и на потолке. Ящики должны быть соединены друг с другом на каждом углу. Нам пришлось добавить обрезки к передним углам, чтобы сделать их одинаковой высоты с нашими горизонтальными линиями на стене. Мы использовали 3-дюймовые шурупы для дерева, чтобы прикрепить все эти 2×4 к коробкам рамы.

Затем мы соединили нижнюю часть рамы крышки вентиляционного колпака с дымоходом с помощью 2x4s. Они не должны быть идеальными, потому что они не являются структурными. Дуг хотел, чтобы они были близко друг к другу, поэтому он использовал сложные углы, чтобы вырезать передние части. Сложные углы (где у вас есть угол между сторонами и угол спереди и спереди) действительно сбивают с толку.

Для этих двух шпилек углы не были идеальными. Поэтому мы использовали L-образные скобы на задней части стоек, чтобы соединить их с рамами. Использование угломера очень помогает. У нас есть ручной, который поставляется с нашим шаблоном для формования короны. Мне нравится этот угломер, потому что он имеет точный цифровой выход.

Когда наша рама готова, пришло время закончить облицовку фартука плиткой, а затем закрыть раму. Определенно легче укладывать плитку без закрытой рамы вентиляционного колпака. Угловая рамка показывает, где должна заканчиваться плитка. Затем вы можете идеально закрыть порезы плитки крышкой вентиляционного колпака без особого беспорядка.

Выбор дерева для покрытия вентиляционного люка моего фермерского дома

Для покрытия я использовал доски № 2 Select из белого дерева от Lowe’s. Я старался выбирать доски прямые, чистые, не слишком красные и без большого количества сучков. Очень сложно найти прямые доски с несколькими узлами, но я сделал все, что мог. Вы хотите, чтобы они выглядели так, как будто их вырезали из одного и того же дерева, а не из другого вида. Так пятно ложится более равномерно.

Для крышки вентиляционного колпака нашего фермерского дома я использовал пиломатериалы следующих размеров:

• Доска 1×8 для днища – доска 8 футов
• Доски 1×6 для настила – требуется около 8 досок 8 футов
• 1 ×4 доски для короны и большей части нижней стороны вокруг форточки – 2 доски 8’
• 1×2 для переходных досок, уложенных горизонтально – 2 доски 8’
• Угловой молдинг для отделки – 3 8’ штук

Перед тем, как вырезать и установить одну доску, я обязательно все отшлифовал. Я использовал шлифовальную машину для мыши с зернистостью 120, а затем наждачную бумагу с зернистостью 220. Я подумал, что лучше шлифовать более длинными кусками на подъездной дорожке, чем делать это на кухне на лестнице после завершения строительства.

Шлифовка помогает открыть поры для принятия пятна. Он также убирает блеск и красноту с поверхности дерева. При шлифовании шлифовальной машиной убедитесь, что вы не нажимаете слишком сильно. Если вы это сделаете, вы получите спирали в своем дереве, которые проявятся в вашей окрашенной отделке. Я узнал это на собственном горьком опыте с другим проектом. Вы также хотите убедиться, что вы тратите немного больше времени на шлифовку узлов. Так пятно ляжет более равномерно.

Закончив шлифовку дерева, я протер его влажным бумажным полотенцем. Затем еще раз протер все салфеткой. Грязная ткань убирает с дерева все до последней пылинки.

Сборка основы для крышки вентиляционного зонта в фермерском доме

Чтобы собрать крышу для вентиляционного зонта в фермерском доме своими руками, я начал с основания и продолжил свой путь вверх. Мне пришлось измерить мою вставную раму, а затем добавить 1,5 дюйма, чтобы получить полную длину передней панели. Я только добавил 0,75 дюйма к длине каждой из боковых досок, потому что концы стен представляют собой плоские срезы. Дополнительная длина косого среза закрывает соседнюю доску. Когда я вырезал детали из 1×8, я вырезал их своей торцовочной пилой со скосом, установленным под углом 45 градусов, чтобы углы были скошены. Изначально я собирался просто срезать углы до упора. Тем не менее, моя древесина была немного изогнута, поэтому митры никогда не будут тугими. Именно тогда я решил, что собираюсь использовать угловой молдинг, чтобы скрыть уродливые углы.

Выровняв переднюю часть 1×8, я прикрепил ее к раме с помощью гвоздезабивного инструмента. Затем я установил боковые части, убедившись, что они находятся на одном уровне с передней частью. Установив 1×8, я установил 1×2 поверх рамы. Этот кусок лежит на боку, так что короткая сторона — это то, что вы видите спереди.

Я прижал 1×2 до упора к раме, убедившись, что он одинаково выступает со всех сторон. Затем я обрезал углы 45 градусов на длинной стороне, чтобы они имели плотное соединение под углом. 1×2 немного легче найти прямо. Поскольку у них не было отделки, закрывающей угол, было очень важно, чтобы митры были тугими. Вы должны найти самые прямые доски, какие сможете найти. Я установил эти 1×2 в верхнюю часть доски 1×8 с помощью своего гвоздезабивателя.

Вы также должны убедиться, что вбиваете гвозди в пространство, которое будет закрыто отделкой. Если вы используете угловую отделку, вы должны держать ногти в пределах первых 3/4 дюйма от края. Возможно, вам придется наклонить пистолет для гвоздей, если вы скосили углы. Это поможет получить хорошее сцепление с рамой. Другое решение — использовать вместо этого угловую накладку 1 1/4 дюйма, но это стоит немного больше. Это даст вам больше места для ваших дырок от гвоздей.

Строительство фермерского дома Крышка вентиляционного колпака Угловой корпус

Пришло время приступить к сборке корпуса на угловой раме. Это означало, что мне нужно было обрезать нижние части первых досок под углом, чтобы спереди не было зазора. Я отрезал нужные мне длины. Затем я прогнал их по своей настольной пиле с лезвием, установленным под нужным мне углом. Вы также можете использовать циркулярную пилу, но разрез будет не таким прямым.

Снова используйте угломер, чтобы выяснить, какие у вас углы на передней и боковых сторонах крышки. У нас было два разных ракурса. Вы можете выяснить, где установить торцовочную пилу, вычтя угол из 9.0.  Например, наши углы были примерно 77 и 70.  Поэтому я установил значения 13 и 20 в зависимости от того, над каким углом я работал.

Углы — самая сложная часть. Это помогает нарисовать модель на бумаге и записать углы и размеры разрезов. У нас также было много проб и ошибок с обрезками древесины, чтобы сделать все правильно.

Я делал каждый уровень по одному, потому что длина доски меняется по мере того, как капот становится меньше. Одна ошибка, которую я совершил, заключалась в том, что я делал стыковые соединения, идущие вверх по углам. Так как моя отделка всего 1 1/16″, она едва закрывает стык. Стыковое соединение — это просто одна доска против другой в углу. Если бы я мог сделать это снова, я бы скосил каждый угол. Таким образом, вам не нужно беспокоиться о том, что ваши суставы не будут закрыты отделкой. Вы также можете скрыть все отверстия от гвоздей с помощью отделки.

Я не использовал прокладки между досками. Я просто уложил их друг на друга, поднимаясь вверх по капоту. Это привело к тому, что линия перекрытия сбоку не была такой же, как спереди. Я не думаю, что это заметно, если вы действительно не ищете это. Когда я добрался до верхней части угловой части, две боковые части должны были быть немного толще, чем передняя часть. Он отклоняется примерно на 1/4″. Я предполагаю, что это из-за того, что нижний угол на первой доске отличается по бокам от переднего.

Строительство вентиляционной вытяжки на ферме Угловой корпус крышки – самая трудоемкая и трудоемкая часть проекта.

Сборка дымохода для крышки вентиляционного зонта фермерского дома

После того, как я, наконец, закончил угловую часть вентиляционного зонта фермерского дома, пришло время установить следующий горизонтальный элемент 1×2. Я положил их так же, как и раньше, со скошенными углами. Затем я закончил обшивать дымоход корабельной накладкой 1×6. Чтобы закончить крышку вентиляционного колпака Farmhouse, я использовал 1 × 4 дюйма со скошенными углами в качестве короны для верхней части. Мой 1×4 был немного изогнут, поэтому митра не очень тугая. После окрашивания это не так заметно. Назовите это деревенским.

Последняя часть перед отделкой – это отделка нижней части вентиляционной крышки фермерского дома. Это закрывает каркас вокруг вставки и делает готовую ширину такой же, как 1×2 над основной доской 1×8. Вы в основном хотите, чтобы они оба торчали одинаково. Я использовал кусок 1×2″ вдоль стены, так как он торчал только на 1 2×4. В остальном я немного подрезал 1 × 4 дюйма, чтобы сделать его правильной конечной ширины, не закрывая вентиляционную вставку. Я просто прибил их к раме снизу.

Последняя часть – установка накладки, закрывающей швы и отверстия от гвоздей. Единственным сложным кроем для этой детали является соединение под углом двух передних частей. Это вызовет у вас мигрень. Убедитесь, что вы не прибиваете гвоздь слишком близко к концу этой отделки. Этот молдинг хрупкий и может легко расколоться. Я старался держать ногти на расстоянии около 3 дюймов от кончиков, чтобы предотвратить расслоение.

Как вы можете видеть на фотографиях, я сначала прикрепил угловые детали отделки, прежде чем закончить нахлест. Причина в том, что у меня закончились дрова для отделки дымохода, но была отделка. Я также хотел посмотреть, как будет выглядеть отделка в готовом виде.

Поздравляем! Сборка завершена, самое сложное сделано!

Окрашивание крышки вентиляционной вытяжки в фермерском доме

Чтобы закончить самодельную крышку вентиляционной вытяжки в фермерском доме, я начал с кондиционера Minwax и оставил его на 15 минут. После этого я нанесла быстрый слой Minwax Stain в оттенке Classic Grey. Этот тон очень полупрозрачный, если очень тонко нанести кистью, но немного убирает некоторые красные полутона.

Я покрасил серый цвет одним слоем Minwax Provincial. Я окрашивал крышку вентиляционного колпака фермерского дома по частям, начиная с верхней правой части дымохода и двигаясь вокруг. Когда я закончил окрашивать верхнюю переднюю часть дымохода, я вытер верхнюю правую часть своей тряпкой. После этого я прокрасил верхний левый. Когда эта часть была сделана, я стер верхнюю переднюю часть.

Я использовал этот метод и так далее, разделив крышку вентиляционного колпака на 9 секций. Таким образом, пятно не будет оставаться на одном участке дольше 10 минут или около того. Я не хотел, чтобы крышка капота была слишком темной или неровной. Я также не хотел, чтобы пятно высохло на капоте, прежде чем я смогу вытереть излишки.

Перед окрашиванием я приклеил малярным скотчем крышку вентиляционного колпака фермерского дома, но это было бесполезно. 😉 Пятно оказалось под лентой и в затирке. Просто убедитесь, что у вас есть волшебные ластики, чтобы очистить его очень быстро. Мне нравятся эти более дешевые версии на Amazon. Они работают точно так же, и вы получаете тонну по цене!

Готовая крышка вентиляционного люка, сделанная своими руками

Вот так теперь выглядит моя Крышка вентиляционного зонта, сделанная своими руками! Мне еще нужно нанести на него три слоя ультраплоского поликрила, но я не мог дождаться, когда на нем появится рождественский декор. Полигональный шаг придется подождать до Рождества. Я нашел эту рождественскую гирлянду Hearth & Hand от Magnolia Home в продаже в Target и повесил ее на четкие крючки. У вас должно быть что-то Магнолия с крышкой воздухозаборника DIY в стиле Fixer Upper, верно?

Я никогда не заделывал отверстия от гвоздей, потому что наполнитель для дерева, даже «окрашиваемый», плохо окрашивает. Обычно он окрашивается темнее и очень заметен. Я мог бы использовать шпаклевку по дереву соответствующего цвета, чтобы заполнить отверстия перед нанесением последних слоев полимера. После окрашивания и просмотра в течение нескольких дней дырки от ногтей меня совсем не беспокоят. Я их не вижу, а те, что вижу, выглядят простовато. Я могу вообще не заделывать дырки от гвоздей. Посмотрим.

Итак, как вы думаете, вы можете сделать свою собственную крышку вентиляционного колпака для фермерского дома! Самое сложное — вырезать все углы. Если вы можете справиться с этим, вы можете сделать это, и тогда все ваши друзья и семья будут очень впечатлены! Кроме того, материалы менее чем на 200 долларов НАМНОГО дешевле, чем эти наборы или один, сделанный на заказ, и вы также получите удовольствие от гвоздя.
