Как сделать садовую тачку своими руками для дома и дачи

Изготовление садовых тачек своими руками + видео

Каждый человек знает, как выглядит тачка. Это старинный механизм, который до сих пор помогает с работами. Ее конструкция с течением времени изменялась, зато сейчас в любом строительном маркете можно купить стандартный вариант по умеренной цене.

И все же обстоятельства или тяга к творчеству заставляют людей делать что-то свое своими руками, исходя из насущных нужд, а еще способностей.

Предлагаем вам изучить размеры и чертежи, фото и даже описания самых интересных идей садовых тачек, своими руками сделать которые не так уж сложно.

Содержание:

Изготовление садовых тачек своими руками

Как делают тележку для перевозки грузов и фото

Тачка и тележка – это почти одно и то же приспособления для того, чтобы вручную перевозить грузы. При этом тачкой обычно называют инструменты с одним колесом, хотя иногда они оснащены сразу двумя. Собственноручно такие тачки делают и с тремя, и даже с четырьмя колесами.

Это является одним из параметров механизма, но мы рассмотрим и другие:

  • Особенности конструкции (подкатная, в виде платформы, самоходная, тележка апилифт, самосвал, для велосипеда).
  • Специализация по типу груза, который будет перевезен (для мотора, лодки, для сварки и собаки).
  • Нагрузочная способность.
  • Конструкционный материал изготовления.

Предлагаем вам оценить фото самодельных устройств для перевозки грузов, а еще постараемся выбрать что-то в роли базы для вашей будущей конструкции. Самым доступным вариантом является изготовление садовой тачки из досок, и тогда не потребуется сварка. Это довольно простая конструкция, причем она настолько надежная, что этого хватит для выстраивания дачного дома. В таком случае колесо будет находиться впереди, потому что ровно 50% груза будут приходиться на поясницу и руки человека. У каждой садовой тачки с 1 колесом есть еще один минус, который бывает определяющим, а точнее, низкий уровень устойчивости. Но есть и достоинства:

  • Невысокая цена, потому что колеса является самым дорогим транспортным узлом.
  • Возможность выгрузки на бок.
  • Возможность продвигаться по узким тропинкам.
  • Высокий уровень маневренности.

Такая тачка выполнены собственноручно специально для того, чтобы перевозить дрова. Конструкция достаточно простая, причем ее несложно повторить. Колесо велосипеда с большим диаметром замечательно подходит к лесным условиям. Но половина груза снова достанется человеку. Тележка, которую можно использовать для перевозки кирпича и плитки, отлично продумана – центр тяжести опирается на ось колес, а груз не придется поднимать слишком высоко. Подрамник для груза подвешен на элементах вращения и опускается на почву при необходимости. Пару колес и регулируемый упор обеспечивают великолепную устойчивость и при погрузке, и при передвижении. Тележка типа апилифт прекрасно подойдет для того, чтобы перевозить пчелиные ульи. Специализированный механизм с тросом и шкивами помогает забирать груз с почвы и перемещать вверх, тем самым обеспечивая размещение его центра тяжести над колесами и их осью. Довольно удобно применят бочку в роли корыта для садовой тачки, а после остается купить пару колес, трубы и немного поработать сваркой.

Применение колес от старого велосипеда или даже мотоцикла является разумным решением, но есть и неоспоримые преимущества:

  • Их не придется покупать.
  • Огромный диаметр обеспечивать высокую степень проходимости на любых поверхностях.
  • Нагрузочная способность идеальна в бытовых условиях.

Такая конструкция предназначена для того, чтобы перевозить сено. Пару вилок от велосипедов, два колеса и спинка от кровати являются вполне подходящими комплектующими в сельских условиях. Как видите, колеса от старого велосипеда пригодны даже для того, чтобы перевозить кирпич. Велосипедную тележку из досок можно сделать собственноручно, но устройство недолговечное и подойдет для временного использования. На тачке для строительных инструментов можно перевозить и лопаты, и даже ружья. Конструкция тележки при этом будет приблизительно одинаковой. Посредством тачки можно доставать воду к размещенному далеко дереву, огороду и домашней утвари. На фото представлены удобные варианты конструкций фабричного производства, но особый мешок для воды подойдет и для тачки, которую можно сделать своими руками. Вы помните ту часть истории, когда и каким методом Том Сойер убедил своего друга покрасить забор? Стоит последовать примеру и сделать тачку с мотором для сына/внука. Он будет удобен для того, чтобы перевозить нужные предметы по соседству. Если вы хотите что-то покруче, то используйте старую бочку и колеса от автомобиля – такие атрибуты вполне доступные. Как видите, дизайн тележки тоже имеет немаловажное значение.

Чертежи, проекты и размеры самодельной садовой тачки своими руками

Перед тем, как взяться за работу, стоит произвести подготовку проекта, а точнее, эскиз или чертеж самого изделия. Самодельщики довольно редко повторяют существующие конструкции в полной мере и обязательно придумывать что-то новенькое, необычное. В таком случае крайне полезным будет набор чертежей разных тележек, базируясь на которых можно создать свой. При этом важно руководствоваться такими соображениями:

  1. Тележка со специализированной конструкцией для определенного груза и специфичной дороги всегда удобнее, чем универсальный вариант.
  2. Тележка, выполненная из надежного профиля будет служить очень долго, но при этом получится слишком тяжелой.
  3. Колеса с большим диаметром лучше всего катиться по неровным основаниям, но груз будет размещен выше и устойчивость ухудшается.
  4. Пару колес гарантируют устойчивость, но при этом они стоят намного дороже и тогда тележку сложнее провозить в узких местах.
  5. Размещение под дном колеса уменьшит нагрузку на человека, но груз расположен высоко, а тележка утрачивает устойчивость.
  6. Колесо, размещенное спереди, упростит конструкцию, но половина веса груза пойдет на поясницу и руки.
  7. С одним колесом куда проще маневрировать, но придется обеспечивать устойчивость лишь мышцами рук.

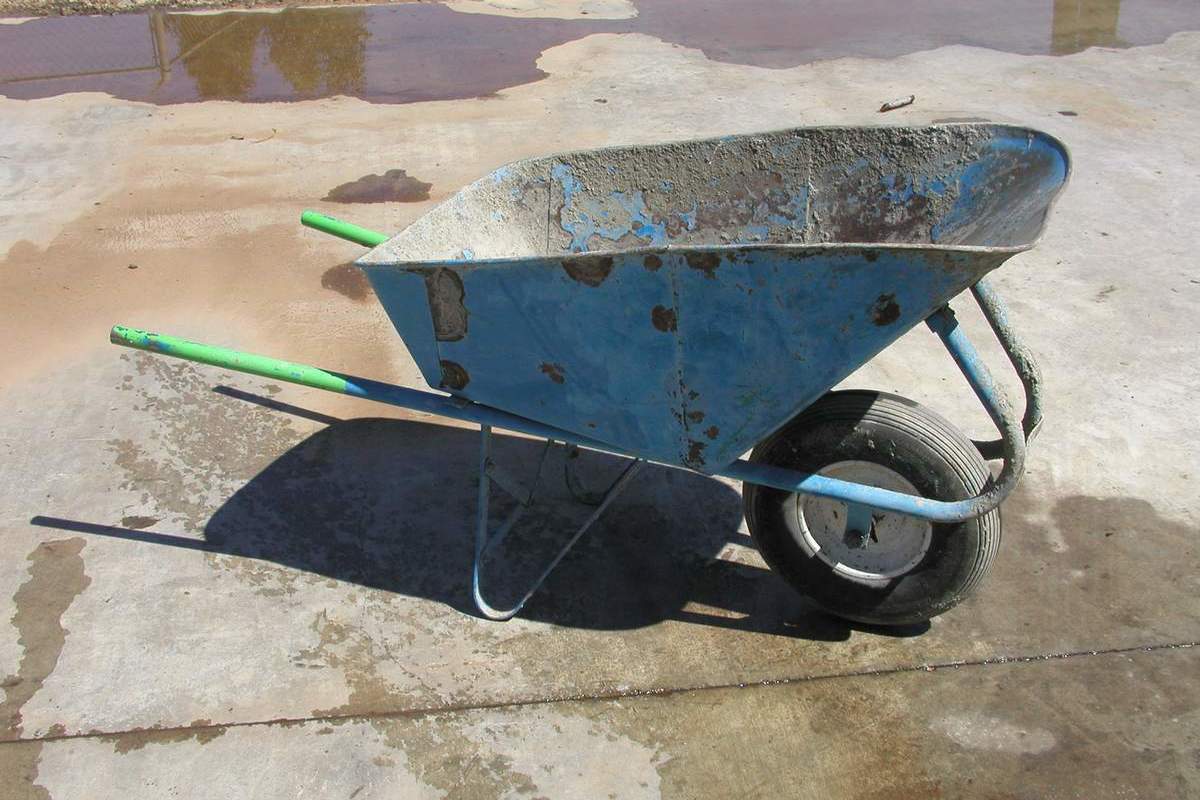

По представленному нижу чертежу можно сварить обычную строительную тачку с одним колесом для сыпучих материалов. Для такой конструкции прекрасно подойдет корыто, которое сделано из оцинкованного металла. На следующем фото представлена двухколесная садовая тачка, своими руками ее сделать несложно. На ней удобно перевозить большие предметы, к примеру, ящики. Перед вами есть еще один вариант тележки с большой высотой, теперь уже на колесах от велосипеда. Ее можно применять и вручную, и прицепить к велосипеду. Такая платформа тоже предназначена для крупногабаритных грузов, и у нее есть одно колесо и может передвигаться лишь вручную. Вариант на малых колесах предполагает плотное и ровное основание для передвижения. На этой садовой грузовой тележке удобно перевозить тяжелые и большие вещи, к примеру, холодильник или улей, потому что их не придется высокого поднимать. Конструкцию с колесом из дерева стоит рассматривать в роли декоративной садовой поделки. Декорацию из фанеры или дерева стоит как можно лучше обработать, покрасить и поместить в нее цветы.

Как изготовить строительную или садовую тачку собственноручно

Предлагаем вам рассмотреть, как собрать садовую тачку своими руками и несколько вариантов устройства. Много подробных фото помогут понять устройство главных узлов. Для того, чтобы сделать самодельную тележку, подойдут всевозможные подручные материалы. В таком случае следует использовать фабричное корыто и трехколесный старый велосипед. Для него следует сварит подрамник из трубы и патрубка, который вставляют вместо руля и закрепляют штифтом. Вместо сидения закрепляют подшипник. На подрамник прикручивают лист металла при помощи саморезов, из-за чего при повороте рукоятки будет повернуто и переднее колесо. После этого на раму можно поставить электрический двигатель и соединить его велосипедной цепью со звездочкой от заднего колеса. Установите аккумулятор на вилку, а после тележка поедет. Простую самоделку из фанеры или досок можно сделать по ниже приведенному образцу. Для фиксации колеса стоит поставить металлические накладки. В такой конструкции даже колесо делают из дерева, а для усиления предусматривается кольцо из металла. Тачка получается рабочей, но лучше сделать такую в декоративных целях.

Ниже представлена одноколесная тележка, которая разработана специально для сада и дачи. Исходя из размеров ящиков, база конструкции выполнена из пары труб 2.5*130 см и пары отрезков 2.5*53 см. Колесная вилка сделана из тех же материалов, а длина трубок будет определена радиусом колеса. Высота опор тоже диктуется габаритами колеса, а для стыкования трубок по углам стоит срезать под углом в 45 градусов. Для того, чтобы организовать площадку, приваривают полосы с шириной в 2 см. Опоры оснащены круглыми «башмаками» с диаметром в 10 см. Стойки фиксируют подкосами из уголкам 2*2 см, усиленно. Для платформы над колесом делают рамку из того же уголка в соответствии с габаритами ящика. К раме приваривают еще 4 уголка в роли бортика для закрепления ящика (скорее всего, хватит и одной рамы). После этого ящик считается надежно закрепленным. Для установки платформы к ней добавляют вертикальную стенку, а платформу устанавливают на раму посредством сварки. Пару подкосов из уголка надежно ее закрепляют. После к платформе добавляют спинку, чтобы удерживать ящик при поднятии тележки. Колесо стоит поставить на оси, а между рамой и ним предусмотрены шайбы для того, чтобы организовать зазор. На ось накручивают по паре гаек со всех сторон, а внешние закрытые. После как можно лучше зачистите места сварки и окрашивайте конструкцию из металла. В роли ручек подойдут обычные велосипедные. Двухколесные тележки для велосипеда тоже имеют место быть. Но такая конструкция из древесины прослужит недолго и подойдет только для временного применения, при перевозке малых грузов. Чтобы увеличивать эксплуатационный срок тележки, нужно усиливать крепление колес раскосами под тачкой.

В надежности конструкции нет сомнений, но у нее большой вес. Фото помогает наглядно продемонстрировать конструкцию и габариты изделия. Четырехколесная тачка способна выдерживать большую нагрузку. Поворотная ось обеспечивает нужную маневренность, причем маленькие колеса уместны лишь для ровного и плотного типа основания. Несущая рама выполнена из профильной трубы 4*4 см, подрамник корыта и поворотная ось из 2*4 см, а укосины из труб 2*2 см. Для фиксирования поворотной оси предусмотрен пружинный штифт. Он закреплен посредством шплинта. Корыто сделано из оцинковки, а каркас из уголка с сечением в 2.5*2.5 см. Солидная конструкция на 4 колесах внешне напоминает КАМАЗ, но без кабины. Следующая практичная конструкция выполнена из профильных труб с сечением 2*2 см, а еще оцинковки. Для изготовления требуется минимум простых элементов. Габариты рамы представлены на чертеже, и 4 листа оцинковки удобно закреплять на профильной трубе каркаса посредством саморезов.

Стоит ли делать тачки или лучше купить

А правда, стоит ли сделать садовую тачку своими руками? В большинстве случаев ответ отрицательный, а потому чаще всего их покупают в магазине. Естественно, покупать все самое нужное и тратить много времени, чтобы повторит фабричный аналог, смысла нет, потому что качественные заводские условия будут стоит дешевле. Но есть определенные обстоятельства, при которых люди принимаются за работу:

  • Есть желание и время сделать садовую тележку своими руками.
  • В наличии есть подходящие материалы и детали.
  • Нужна необыкновенная конструкция для особых условий доставки или грузов.

Может быть, вам будет проще купить готовую тачку и доработать ее на свое усмотрение. В любом случае удачи вам в реализации задумки, а когда тележка отслужит свой срок, ее можно снова окрашивать, наполнять цветами и выбрать место для «вечной стоянке».



Рейтинг

( Пока оценок нет )


0

3 162.


Олег Сомов/ автор статьи

Опытный строитель с более чем 10 летнем стажем Каркасных и Фахверковых домов из клеенного бруса, делюсь опытом с читателями моего сайта, жмите звездочку и делитесь с друзьями, если было полезно!

Понравилась статья? Поделиться с друзьями:

Как сделать садовую тачку своими руками: от чертежа до монтажа

На садовом участке всегда много дел. Время от времени приходится переносить что-то тяжелое, а это не всегда полезно для здоровья. Особенно трудно бывает тем, кто не привык к серьёзным физическим нагрузкам. Чтобы получить от пребывания на даче удовольствие, а не боль в позвоночнике, нужно не таскать тяжести в руках, а перевозить их на тележке. Садовая тачка сделанная своими руками из подручных материалов, станет отличной помощницей на период строительства, сбора урожая и других работ. Тем более что для её сооружения никаких особых навыков или материалов не понадобится. Всё, что нужно, или уже есть на даче, или несложно купить.

Садовую и строительную тачку можно купить в каждом магазине. Но незачем зря тратить деньги, если можно сделать её самостоятельно? Чертежи для сооружения деревянной тачки не понадобятся: изделие несложное и не требует значительных расходов материала. Если чего-то не хватит, в процессе работы всегда можно докупить.

Совет. При сооружении садовой тачки нужно отдавать предпочтение твердым сортам древесины: вязу, березе, дубу или клену. Такой материал прослужит долго и будет надежен в эксплуатации. Хвойные породы лучше не использовать.

Изготавливаем монтажную раму

Из строганных дощечек собираем короб – основу изделия. Размеры выбираем исходя из собственной физической подготовки и потребностей хозяйства. В нашем примере ширина короба составляет 46 см, а его длина – 56 см.

Короб и колесо будут укреплены на монтажной раме – главной опорной части тачки. Для её сооружения нам понадобятся два бруска толщиной в 3-5 см и длиной 120 см каждый. Эти же бруски мы будем использовать и в качестве рукояток для тачки. За их концы удобно держаться, чтобы перемещать грузы по территории участка.

Важно правильно выбрать древесину для тачки: мягкие породы дерева сильнее поддаются гниению, больше деформируются в процессе эксплуатации и, в итоге, прослужат мало

Бруски укладываем на стол, соединяя передние концы друг с другом. Противоположные концы брусков раздвигаем на расстояние ширины собственных плеч. На соединенные концы сверху помещаем брусок меньшего диаметра. На фотографии он изображен другим цветом. Его нужно очертить карандашом, оставив на брусках рамы параллельные линии. Так мы размечаем место, где впоследствии к брускам будет монтироваться колесо. По проведенным линиям у брусков делаем спилы ножовкой или циркулярной пилой так, как показано на фото.

Колесо тоже будет деревянным

Колесо диаметром 28 см мы тоже будем делать из древесины. Берем шесть хорошо оструганных дощечек с размерами 30х15х2 см. Склеиваем их в квадрат так, как показано на рисунке, при помощи клея ПВА. Держим под прессом примерно сутки: до полного высыхания клея. На поверхности квадрата размечаем круг. Дополнительно скрепляем будущее колесо саморезами по дереву. Высверливаем колесо, ориентируясь на внешнюю часть разметки. Шероховатую поверхность обода обрабатываем при помощи рашпиля.

Если вы делаете тачку для работ в саду, то лучше купить готовое колесо (металлическое с резиновой шиной). А если делаете декоративную тачку, то лучше дерева ничего не подойдет

Монтируем раму и колесо

Возвращаемся к монтажной раме. Два бруска соединяем между собой при помощи распорки. Её нужно установить так, чтобы между передними концами брусков (тех, что спилены изнутри) поместилось колесо. При ширине колеса в 6 см, расстояние между концами брусков должно быть 9 см. Исходя из этих соображений, определяем размер распорки, запиливаем её концы и прикрепляем к брускам саморезами.

Для монтажа колеса нам понадобится металлическая шпилька с резьбой длиной 150-200 мм, 4 гайки и 4 шайбы. Все диаметром 12-14 мм. На концах брусков высверливаем отверстия для этой шпильки. Ровно посередине нашего деревянного колеса сверлим отверстие, которое чуть превышает диаметр шпильки.

Точно так же корпус в тачке из металла приваривается к её монтажной раме. Основные приёмы работы одинаковы и не зависят от используемого материала

Один конец шпильки просовываем в отверстие на одном из брусков. Устанавливаем на шпильку шайбу, потом гайку, потом колесо, затем ещё одну гайку и шайбу. Продеваем шпильку через второй брус. Закрепляем колесо с наружной стороны брусков шайбами и гайками. Шпильку надо жестко закрепить на брусках, поэтому затягиваем крепление двумя гаечными ключами.

Осталось собрать готовое изделие

На перевернутый вверх дном короб помещаем монтажную раму с колесом так, чтобы колесо не касалось короба. Отмечаем положение рамы на коробе карандашом. Делаем два клина во всю длину короба толщиной 5 см, а шириной 10 см. Кладем их на карандашные линии и прикрепляем к поверхности короба саморезами со стороны дна изделия. К этим клиньям тоже саморезами прикрепляем раму с колесом.

Осталось установить распорку, которая жестко скрепляет между собой стойки. Тачка готова, можно порыть ей олифой и использовать в работах

Делаем подпорки-скобки, чтобы тачку было удобно ставить при погрузо-разгрузочных работах. Подбираем их длину такой, чтобы при установке на них короб располагался параллельно земле. Жесткое соединение стоек обеспечивает брусок-распорка, прикрепленный так, как показано на фотографии. Осталось покрыть готовое изделие олифой, чтобы тачка прослужила вам верой и правдой много лет.

Тачка из дерева служит долго на радость владельцам, но и после выхода изделия из строя оно не захламляет, а украшает участок в качестве креативного цветника

Кстати, такая тележка смотрится достаточно декоративно и способна украсить собой любой участок, если в работе она уже больше не понадобится.

Универсальная тачка, которую можно использовать и при сборе урожая, и при выполнении строительных работ, должна быть крепкой. Для перевозки цемента, песка или грунта лучше использовать изделие из металла. Самостоятельно сделать такую тачку тоже несложно, но понадобится навык работы со сварочным оборудованием.

Отличным вариантом может стать тележка, сваренная из листа металла, толщиной в 2 мм. Первоначально из листа собирается кузов, после чего к нему приваривают ходовую часть и ручки. В зависимости от предполагаемой нагрузки на готовое изделие, для него могут быть использованы колеса от мотоцикла, мопеда и даже велосипеда.

Удешевить изделие можно, если его короб сделать, например, из старой железной бочки. Начинать работу лучше с изготовления несущей конструкции в виде буквы «А». Для неё подойдёт нетяжелый металлический профиль (квадрат, труба). Носовая часть конструкции снабжается колесом, а её ответные элементы будут использоваться в качестве ручек.

Как правило, такие бочки достаются их владельцам «по случаю» и обходятся совсем дешево, а садовая тачка из этой железной бочки будет легкой и очень удобной

Половину бочки, разрезанную вдоль, фиксируют на каркасе. Под несущий каркас нужно приварить дуги или трубы, которые станут играть роль стоек. Они нужны, чтобы тачка обрела необходимую устойчивость при погрузо-разгрузочных работах.

Теперь, когда вы знаете, как сделать садовую тачку самостоятельно, вам не придется покупать в магазинах изделия из Китая, которых хватает очень ненадолго.
