Как сделать розетки на кухне в фартуке: как установить и скрыть с соблюдением правил безопасности — Умный дом: система умный дом, автоматизация зданий, интеллектуальное здание, цифровой дом, домашняя автоматизация, интеллектуальный дом

Содержание

как установить и скрыть с соблюдением правил безопасности

Правильное обустройство кухни предполагает покупку и использование различной техники, работающей от электрической сети. Определиться с оборудованием нужно еще до ремонта, чтобы точно определить количество электроточек. Чаще всего розетки устанавливаются на кухонном фартуке, поскольку возле рабочей зоны хозяйки проводят больше времени. Поэтому их размещение необходимо тщательно продумать до мелочей. Из статьи можно узнать о правилах расположения, видах розеток и способах монтажа.

Содержание

Особенности размещения
Освещение рабочей части
Розетки в рабочей зоне
- Стандартные
- Угловые
- В мебель
- Скрытые
Подготовительные работы
Монтажные работы
Возможные ошибки

Особенности размещения

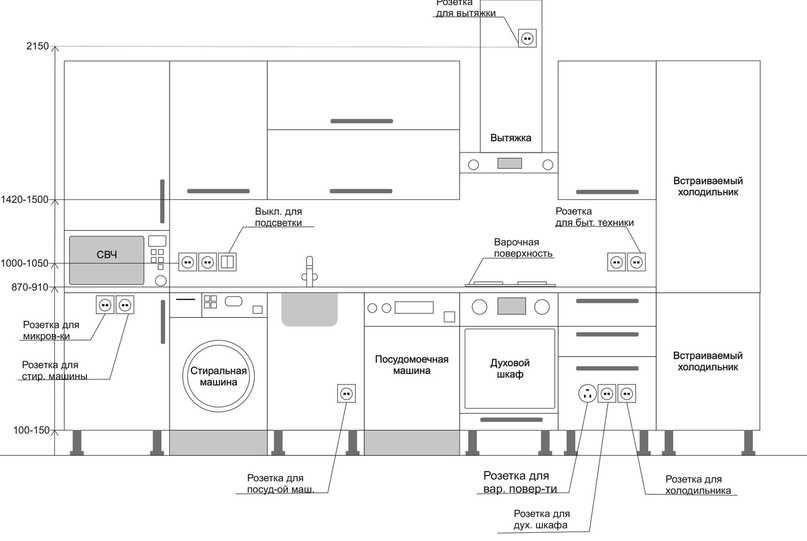

Определиться с количеством розеток на кухне, их видом и другими особенностями помогает заранее приготовленная схема. Главные правила размещения заключаются в технике безопасности. Основные из них:

розетки, которые располагаются за столами для готовки еды надо устанавливать на высоте 10 см от пола;
максимальная длина провода для питания не должны быть более 1,5 м;
при использовании встраиваемой техники нужно соблюсти 1 м радиуса от розетки до оборудования;
с внутренней стороны тумбочек и мойки можно устанавливать источники питания;
для вытяжки розетка ставится за шкафчиком, высота от его конца 5–10 см;
на фартуке кухонного гарнитура размещается основное количество электроточек для подключения небольших приборов. Оптимальная высота от пола составляет 1–1,5 м;

над мойкой и плитой монтаж розеток строго запрещен, их надо выносить в сторону на расстояние около 60 см.

В одну линию можно подключать сразу несколько видов техники, при условии небольшой их мощности. Предел возможностей для такого источника составляет примерно до 3–3,5 кВт.

Мощные устройства подключаются в отдельные розетки, под которые делают отдельную линию. При покупке рекомендуется использовать электроточки с возможностью автоматического отключения, что помогает перекрыть питание при утечке тока.

Освещение рабочей части

Кроме подключения техники в розетки, очень важным моментом является освещение фартука и подвод питания к нему.

Дополнительный свет оформляется согласно определенным требованиям, а именно п. 2.12 ВСН 59–88. Оно должно быть не меньше 200 лк, и подобное требование относится к освещению умывальника. Основное освещение в кухне должно быть 100 лк.

Реализовать подсветку возможно разными методами, тем более что в продаже есть любые варианты под вкусы клиента и стилистические требования.

К самым распространенным решениям относится:

установка дополнительного светильника на стене. В данном случае можно применять лампы накаливания, обычные или люминесцентные варианты и прочие. Реализация этого достаточно простая, но внешний вид не очень эстетичный. Согласно ПУЭ, для ламп накаливания обязательно должны быть предусмотрены защитные стекла, а монтаж делать над столами. Для люминесцентных видов применяют решетки;
использование угловых светильников. Вариант более привлекательный и интересный, для вида больше подходят люминесцентные лампы, которые ставятся одной частью к стене, а второй на днище навесного шкафа. За счет реализации удается замаскировать светильник;

монтаж точечных светильников. Они монтируются в навесные шкафы и зачастую применяют устройства с направлением 12В, поэтому надо дополнительно купить преобразователь, а установку делать за пределами мебели;

применение подсветки фартука. Этот вариант самый оптимальный, красивый и реализуется с дополнительным использованием стекла. Как сделать мебель с подсветкой, знает любой мастер, выбор идеален по эффективности и внешности, но стоимость — главный минус.

Естественно, розетки для освещения надо делать так, чтобы они были незаметны для глаз. Лучше всего монтировать их выше навесных шкафов или за ними, но в таком случае потребуется вырезать нишу в задней стенке для доступа к сети и подключения вилки.

Розетки в рабочей зоне

Самый важный вопрос у владельцев кухонь — как сделать так, чтобы розетки не бросались в глаза, были удобными в использовании и в достаточном количестве.

Рабочая часть несет большую нагрузку, поскольку к электроточкам подключается много временных и постоянных приборов в виде чайника, мясорубки, блендера и т.д.

Лучше всего до ремонта определиться с количеством техники, которая есть и будет применяться постоянно и периодически, а к числу розеток добавить 20–30% запаса.

Чаще ставится не меньше 3 шт., но лучше разместить около 5 и более в зависимости от размеров кухни.

Стандартные

Проще всего для фартука подобрать стандартные розетки, которые не отличаются своими характеристиками от других, но есть несколько важных особенностей:

расположение сразу над столешницей усложняет процесс использования электроточками, кроме того, на них постоянно попадает мусор, что может приводить к неприятным результатам. Чаще монтаж проводится на высоте от 10 см от столешницы;
установка под самый верх фартука возле нижнего края навесных шкафчиков помогает немного скрыть розетку, а использование их весьма удобное;

если фартук окружен плитой с одной стороны и мойкой с другой, то расположение будет сугубо по центру;
в случае размещения с одной стороны фартука шкафа, можно делать монтаж электрической точки в углу, чтобы освободить немного рабочего места, а на тумбу ставить приборы в виде комбайна и прочей техники.

Технически подключение розеток не отличается от монтажа в других помещениях дома или квартиры.

Угловые

Многие не знают, как спрятать возле фартука розетки, чтобы они были незаметны для глаз. Хорошим выходом будет использование угловых видов, которые в большом ассортименте есть в магазинах. Главные особенности:

за счет углового расположения они монтируются сразу к стене и столешнице или навесной мебели, поэтому после обустройства их будет почти незаметно;
в качестве основного места для монтажа часто используется уровень столешницы, но при подобном расположении в них может попадать влага, мусор, поэтому лучше подходит верхнее крепление, исключающее короткое замыкание;
технически, подключение выполняется двумя методами, среди которых проведение скрытой линии прямо в стене или монтаж открытых проводов, проходящих под гарнитуром или за ним.

Лучше всего использовать способ скрытой проводки, поскольку провода будут под надежной защитой, это дешевле, если линия ведется во время ремонта.

В мебель

Кроме стандартного монтажа электроточек в фартук есть вариант покупки специальных установок для маломощной техники, которые устанавливаются прямо в мебель, столешницу. На практике методика используется довольно редко, поскольку есть много ограничений:

часто монтаж проводится в столешницу. Главные минусы способа — попадание влаги, грязи, даже при наличии защитных крышек, поэтому их надо ставить вдали от мойки;
следующий недостаток заключается в методе установке и ограничениями ПУЭ, согласно которым нельзя монтировать электроизделия в деревянные поверхности, а столешница является именно такой;

поставить розетку в столешницу проблематично, поскольку надо купить дополнительно закладные коробки из стали, которые исключат возгорание древесины. Провода тянутся по мебели, поэтому используется гофра из металла, исключающая пожар. На кухне может быть прорыв труб или сильная влага, поэтому все дополнительные элементы нужно правильно обустроить, чтобы исключить контакт электричества с влагой;
при монтаже готовых установок в мебель потребуется выделить место под мебелью для самой линии и короба.

Скрытые

Потайные розетки считаются новинкой на рынке, но не могут решить всех проблем. Это определенный подвид обычной электроточки, но с нестандартным механизмом, который при нажатии выдвигается, открывая доступ для подключения. В закрытом положении их почти не видно, они закрываются крышкой, что помогает сократить попадание грязи и влаги.

Главный минус данного устройства считаются номинальные показатели. Почти все производители делают скрытые розетки с номинальным током 6А, поэтому для аппаратуры свыше 1,5 кВт их не получится использовать.

Это важный параметр, а если его не учесть, то они быстро выходят из строя, для рабочей зоны кухни лучше использовать розетки от 10А.

При выборе лучше отдавать предпочтение моделям со стальным корпусом.

На сегодняшний день есть много вариантов по установке розеток в фартук или возле него. У каждого описанного метода и вида есть ряд плюсов и минусов, поэтому надо выбирать то, что нравится хозяйке.

Подготовительные работы

Популярное оформление кухни — стеклянный фартук. При помощи него можно зрительно увеличить пространство, а также создать атмосферу праздника.

Само стекло обладает рядом положительных сторон, но при установке надо учитывать все тонкости, среди которых отверстия для установки розеток. Если не вырезать их заранее, то монтаж в дальнейшем будет невозможен.

Сам процесс установки для любого материала фартука почти не отличается. Первоначально нужно подготовить инструмент и саму поверхность:

для крепления розеток придется работать перфоратором, коронками и долотом;
для проведения линий рекомендуется использовать трехжильный кабель с двойной изоляцией, диаметром 2,5 мм, подрозетники, распределительную коробку, сами розетки по 16А и более, дюбели и саморезы.

Высота установки рекомендуется такова, чтобы дети не могли доставать к электричеству и приборам. Как правило, монтаж в фартуке делается на расстоянии 1–1,5 м от пола, поэтому доступ ограничивается.

Определившись с количеством техники, розетками и нарисовав схему, надо перенести данные для электроточек прямо на стену с помощью карандаша. Очень важно понимать, из чего делается кухонный фартук.

В кафельной плитке или фанерном основании для установки нужно аккуратно вырезать отверстие. Больше всего сложностей со стеклянной рабочей зоной. В таком случае изготовителю фартука надо заранее дать параметры согласно схеме и расположению приборов.

Монтажные работы

Установить источники питания можно своими руками, если знать главные правила, последовательность работ и иметь опыт работы с электричеством. В остальных случаях лучше довериться профессионалам и заплатить им деньги за выполненную работу. Это будет не только качественнее, но и безопаснее для дальнейшей эксплуатации.

Основный процесс предусматривает выполнение следующих инструкций:

С помощью перфоратора сделать углубление в стене в размеченных местах. Если на месте новых точек были старые, то их надо увеличить, но перед работой обязательно снять накладные панели, отключить подачу тока и вынуть механизм.
Установить на новые места коробки и закрепить их.
Делается штробление в стенах для линий, по которой можно вывести провода. Расположить кабель и зафиксировать его при помощи гипса.
Подготовленный кабель выводится в коробку.
Ставится механизм розетки в коробку, подключаются провода, и все фиксируется.
Заделываются штробы подготовленным раствором, но предварительно проверяется соединение кабеля и работа сети. После ремонта можно ставить накладки на розетки.

Посмотреть инструкцию по установке можно на видео:

Установка и Подключение Блока Розеток на Кухне Своими Руками. Setting outlet

Смотрите это видео на YouTube

В случае применения выдвижного механизма, который монтируется внутри фартука из МДФ и подобных материалов, надо учитывать несколько моментов:

проводку нужно подключить бесперебойно к сети;
во время установки нужно помнить о свободном доступе к фурнитуре розетки, чтобы в случае поломки ее получилось поменять;
под фартуком должно быть достаточно места, а это может не давать возможности устанавливать шкафы или тумбы.

При декоративном виде фартука с рисунками или фигурами дизайнеры не советуют делать розетки, поскольку это портит внешний вид.

Возможные ошибки

Среди распространенных ошибок встречаются:

при самостоятельной работе не учитывается высота плинтуса на столешнице;
установка розеток до монтажа мебели без учета планировки и основной схемы расположения;
при пластиковом фартуке подрозетники нужно монтировать и фиксировать после установки самих панелей;
на кухонном фартуке обязательно нужно штробить стену, чтобы делать скрытую и защищенную линию;
размещение должно быть от 60 см от мойки и плиты.

Электричество — очень серьезный момент не только на кухне, но и в других помещениях. Во время ремонта и установки электроточек обязательно следует покупать качественные провода, розетки с нужными техническими параметрами, а для мощной и крупной техники ставить отдельные автоматы. Самостоятельный монтаж без нужных знаний исключается, дело нужно доверить профессионалам.

Что касается эстетического вида, то цветовая гамма подбирается индивидуально, в зависимости от основного стиля и пожеланий владельцев. На фото можно видеть, как сочетаются черные розетки на белом фартуке, можно делать их однотонными или контрастными. Все идеи оформления представлены на видео:

Дизайн интерьера кухни 5. Размещение розеток и выключателей на кухне.

Смотрите это видео на YouTube

Понравилась статья? Расскажите о ней друзьям:

фото и видео инструкция по монтажу

Кухонный фартук – не просто отделка стены в рабочей зоне. Ее главная задача – не столько украшение, сколько защита капитальных стен. Подойдут для этого не всякие материалы: сырость и перепады температур, брызги от масла и копоть, пар и холодная вода – все это облицовка должна выдерживать с честью. Причем не только материал, но и монтаж его подчиняется суровым требованиям.

То же самое касается и аксессуаров, используемых в рабочей зоне: розетки на фартуке и выключатели устанавливаются по строгим правилам, которые рассмотрим в этой статье.

Укладка плитки

Это традиционное решение для кухни, одинаково подходящее и для современного, и для классического интерьера. Материалом чаще всего выступает керамика, поскольку она соединяет в себе водостойкость, устойчивость к температуре и гигиеничность. Однако встречаются и другие варианты: керамогранит, стекло, зеркало, иногда даже сталь. Установка плиточного или даже мозаичного кухонного фартука производится по одним и тем же принципам. Разницу составляет крепление на стене.

На фото – экран на кухне из керамической плитки.

Начинают работы с замера площади. Как правило, фартук занимает участок между верхней и нижней частью кухонного гарнитура, однако бывает так, что плиткой решают отделать всю или почти всю стену рабочей зоны.
Затем рассчитывают нужное количество материала. Объем зависит от площади и от способа кладки: диагональный метод, например, требует больше расходов.
Участок подготавливают: плитка не обладает гибкостью, поэтому, чтобы правильно ее уложить, необходима совершенно ровная поверхность. При этом старую отделку удаляют, а неровности, если они есть, выравнивают штукатурной смесью. Готовую стенку грунтуют соответствующим составом.
На фото — подготовка стены
Чтобы в дальнейшем установить розетки в требуемом месте, необходимо проштробить канавки в стене и уложить кабель.
Поскольку любая плитка – и керамическая, и тем более керамогранитная, немало весит, поэтому по периметру будущего фартука на стене крепится деревянный брус или металлический профиль: плитка будет опираться на него и удерживаться, пока схватывается клей.
Рекомендуется, особенно при небольшом опыте, произвести разметку, отметив на стене горизонтальные, а порой и вертикальные линии. При сложном способе укладки сначала проводят монтаж «всухую»: размещают плитку в нужном порядке на какой-либо горизонтальной поверхности.
Клей для плитки подбирают согласно материалу – для керамики, для зеркала. Готовят небольшими порциями, поскольку раствор через 20–30 минут теряет свои свойства. Наносят клей слоем толщиной почти равным толщине плитки. Лучший инструмент – зубчатый шпатель.
Монтаж начинают на самом видимом участке: важно обеспечить максимальное количество целых плиток при укладке, а обрезанные использовать по краям кухонного фартука. Плитку прикладывают к стене, слегка вдавливают и фиксируют, проверяют на горизонтальность. Положение фрагмента можно изменить в течение 15 минут.
После укладки каждого ряда проверяют поверхность – она должна быть плоской.
Через сутки после окончания монтажа приступают к затирке. Обычно используют составы на базе эпоксидных смол: они устойчивы к влаге.
Для розеток и выключателей в плитке делают отверстия алмазными коронками. Закрепляют розетки после полного высыхания клея и затирки.

Монтаж скинали

Установка такого варианта требует опыта и немалых физических сил. Чаще всего скинали представляет собой одну стеклянную панель и отличается очень большим весом. И хотя стекло используется ударопрочное, учитывая стоимость изделия лучше все же обратиться к специалистам.

Если же предполагается монтаж из нескольких отдельных панелей, можно выполнить его и своими руками.

Подготовка стены здесь имеет не меньшее значение: панели – намного крупнее плитки, так что малейшая неровность сделает крепление невозможным. Стены тщательно выравниваются, а если фартук угловой, то столь же пристальное внимание уделяется и углу – он должен быть точно перпендикулярным.

Существует несколько способов закрепить скинали. Выбор зависит от размеров панелей и особенностей кухни.

Навесной – самый популярный и доступный даже новичкам. В этом случае к стене или на нижний край кухонного гарнитура (это зависит от материала) нужно крепить специальный установочный профиль с Г-образным сечением. Стеклянные панели вставляют в профиль и стыкуют между собой. При угловом варианте фартука это самое надежное и простое крепление.
Проходной крепеж – в этом случае стеклянные детали будут крепиться на крепежные элементы. Для них в стекле делают специальные отверстия. Сверху крепеж закрывают декоративной накладкой, однако он остается видимым. Плюс такого решения – расстояние между панелью и стеной в 4 мм, что позволяет монтаж на неровную или с перепадами высоты стену.
При идеально ровной стены панели можно крепить прямо на поверхность с помощью силиконового клея. На практике такой вариант реализуется при укладке стеклянной плитки: вес панели, как правило, не всегда позволяет этого сделать.

Перед монтажом накладки с розеток снимают, а стаканы выдвигают на величину, равную сумме толщины стекла и величины зазора, если он есть. После установки декоративные накладки крепят на место.

Установка панелей из МДФ или ДСП

Монтаж такого рода материалов – самый простой, так как древесные материалы очень легко режутся, обрабатываются и держат крепеж. Стоит отметить, что в плане долговечности этот вариант – самый непрактичный. Увеличить срок его использования на кухне можно выбрав материал с акриловой пленкой – она лучше всего выдерживает действие влаги и пара.

Технология установки панельных материалов такого рода – одинакова.

Стену подготавливают аналогичным образом, но в этом случае обязательно применение грунтовки с антисептическим эффектом. Очень хорошо, если есть возможность прикрепить гидроизоляционный материал.
Плиты МДЫ или ДСП нарезают по размерам.
Правильно крепить материал можно и на саморезы, и на жидкие гвозди – это зависит от степени неровности стены.
Для розеток и выключателей в панелях заранее вырезают отверстия, на момент монтажа накладки снимают, а стаканы выдвигают на толщину панели. По окончании работы накладки закрепляют на место.
На фото – фартук из МДФ на кухне.

Монтаж розеток и выключателей

Из-за тяжелых условий эксплуатации на кухне рекомендуется использовать устройства с защитными крышками или с глубоким корпусом: таким образом предупреждается попадание влаги.

Следует заранее просчитать нагрузку. В одну розетку можно включать несколько приборов малой мощности, а вот для кухонного оборудования – посудомоечной машины, холодильника, следует предусмотреть отдельную розетку. В среднем отечественные устройства рассчитаны на максимальную мощность до 1300 Вт, а европейские выдерживают до 3500 Вт.

Прежде чем начинать монтаж фартука, нужно найти оптимальное расположение для розеток. Здесь необходимо строго выполнять все правила пожарной безопасности.

Длина провода между прибором и розеткой не должна превышать 1,5 м, а для встраиваемого оборудования величина еще меньше – до 1 м.
Розетка для вытяжки устанавливается на расстоянии 5–6 см от края верхних кухонных шкафов.
Для остального оборудования дистанция от пола до розетки должна составлять 1–1,5 м.
Размещать розетки над плитой и мойкой запрещается. Их место – над рабочими столешницами.
Для удобства их лучше группировать по 2–3, так как электрических приборов на кухне много.

Выдвижная розетка

Монтаж фартука на кухне определяется материалом и методом установки. В некоторых случаях он сопряжен с большими трудностями, в других – вполне выполним своими руками.

Высота установки, расчет количества и особенности установки

Кухня – самое загруженное помещение с точки зрения потребления электроэнергии. В распоряжении хозяйки имеется обширный арсенал бытовой техники и различных приспособлений. С одной стороны это очень удобно, с другой стороны увеличивается нагрузка на линию, требуется много розеток. Подготовку проекта и монтаж проводки проще доверить профессионалам, но это дорого, да и хорошего специалиста еще нужно найти – есть риск нарваться на неграмотного работника. Установить розетки на кухонный фартук можно самостоятельно. Для этого необходимо ознакомиться с особенностями расчетов, правилами монтажа и мерами безопасности.

Содержание

На что обратить внимание при размещении розеток
Определение количества гнезд
Правила размещения
Высота розеток на кухонной панели
Подготовка к установке

7 0 0 8 фартук на кухне Как вырезать отверстие под розетку на кухонном фартуке

Пошаговый алгоритм подключения
Дополнительные рекомендации
Распространенные ошибки

Что нужно учитывать при размещении розеток

Перед установкой розеток на кухне в фартук нужно тщательно продумать их количество и расположение.

Планировки розеток, предусмотренные типовыми проектами, не подходят для современных интерьеров кухонь. В то время как источники энергии закреплены в боковых стенах, основная часть потребителей находится в зоне столешницы. В одном ряду со шкафами и внутри них устанавливаются мощные бытовые приборы, а сверху не менее мощные приборы.

При составлении схемы подключения электрооборудования необходимо учитывать следующие нюансы:

На начальном этапе монтажа следует прокладывать трехжильный кабель, даже если заземление не предусмотрено. Впоследствии этот дефект можно устранить. Тогда проводку менять не надо.
При выборе силового кабеля необходимо остановиться на максимальной потребляемой мощности при подключении нескольких потребителей к одному блоку.
Розетки на кухонном фартуке должны располагаться на таком расстоянии, чтобы не смещать приборы на столешнице, когда возникает необходимость их подключения к сети.

При выборе розеток лучше остановить свой выбор на брызгозащищенных вариантах. Это предотвратит попадание влаги на клеммы.

Определение количества гнезд

Размещение розеток осуществляется с соблюдением определенных правил для предотвращения коротких замыканий, возгораний в электропроводке

При определении необходимого количества розеток в кухонном фартуке нужно пользоваться простыми математическими правилами.

Требуемый индикатор будет состоять из следующих терминов:

Постоянно подключенные устройства: плита, микроволновая печь, кофеварка, вытяжка, лампа, чайник.
Приборы, используемые по необходимости: стиральная машина, посудомоечная машина, хлебопечка, мультиварка, тостер, кухонный комбайн, кофемолка.
Резерв. Предусмотрен для подключения паяльника, пылесоса или других изделий для эпизодической работы.

Не делайте несколько разъемов для каждого имеющегося у вас устройства, так как это приведет к ненужным расходам и загромождению гарнитуры. Оптимальный вариант – иметь розетки на максимальную нагрузку кухни плюс 1-2 запасных входа. Лучше иметь небольшой запас, так как после установки ничего изменить не получится, а использование удлинителей и тройников – не лучшее решение.

Правила расположения

Правильная схема подключения и расчет минимального количества розеток позволит удобно пользоваться техникой на кухне

При составлении схемы установки розеток на фартук нужно руководствоваться не только практичностью, красотой и дизайном. Основное внимание следует уделить вопросам безопасности.

Необходимо придерживаться следующих правил:

Крепить накладки необходимо на расстоянии не менее 5 см от столешницы. Это предотвратит их намокание, если они случайно прольются.
Не устанавливайте выключатели и розетки над раковиной и плитой. Это может привести к короткому замыканию или расплавлению продуктов.
Розетки должны располагаться симметрично, на одинаковой высоте и расстоянии друг от друга. Такой подход снижает материальные затраты и позволяет точно знать, куда идет скрытая проводка.
Расстояние до любого устройства не должно быть более 100 см. От стационарных устройств розетки должны находиться на расстоянии длины их штатного кабеля минус 20 см.

Так как работа на кухне связана с жирными испарениями, целесообразно выбирать накладки с крышками, предохраняющими клеммы от загрязнения.

Высота розеток на кухонной панели

Установка накладок непосредственно на фартук – самый простой и доступный вариант электрификации рабочего пространства. Нет необходимости проводить дорогие и грязные штукатурные работы, так как коммуникации и пазы будут закрыты декоративной панелью.

При составлении электрической схемы следует придерживаться следующих рекомендаций:

Согласно СНиП максимальная высота розеток от пола не должна превышать 200 см. Если осуществляется установка промежуточных устройств скрытого типа, то они не должны быть ближе 30 см от плинтуса. На этом уровне проложены водопроводные и сливные трубы, их обрыв может стать причиной короткого замыкания.
Если на столешнице стоит крупная бытовая техника, башмак не следует крепить непосредственно за ней. Это приведет к тому, что устройство будет выступать за край рабочей поверхности.
При установке розеток на кухне на фартук желательно придерживаться высоты 100 см от пола. Это соответствует СНиП и удобно для хозяйки.
Не поднимайте розетки под навесными шкафами. Если их разместить высоко, такое решение приведет к потере эстетичности, так как будут видны все провода, идущие от устройств. Остановиться лучше на уровне 15-25 см. Так что розетки можно замаскировать за одним из небольших устройств.

Если вы планируете установить на столешницу массивную бытовую технику, блок следует приподнять над ней на 5-10 см, чтобы не снимать тяжелую вещь для подключения другой техники.

Подготовка к установке

Перед установкой розеток рекомендуется сделать разметку на стене.

Начало процесса электрификации кухни – это составление проекта, проведение расчетов и закупка всего необходимого.

Для работы потребуются следующие инструменты и материалы:

перфоратор, болгарка, паяльник;
плоскогубцы, кусачки, нож;
отвертки;
рулетка, уровень;
кабель медный ВВГнг-Лс 3х4мм²;
шпатель, шпатлевка;
гофрированная пластиковая трубка.

Сверление плитки под розетку

Подготовка основания осуществляется в следующей последовательности:

На стены наносится разметка. Линии рисуются только в вертикальном и горизонтальном направлении. Отмечаются места, где будут располагаться розетки и монтажные коробки.
С помощью болгарки и перфоратора изготавливаются штробы и отверстия для стекол.
Пластиковые трубки укладываются в пазы с предварительно натянутым внутри кабелем. После этого бороздки заделываются шпаклевкой.

Вы можете продолжить работу после того, как раствор полностью застынет. Во избежание последующего расслоения раствор необходимо укладывать так, чтобы после застывания он не образовывал выпуклый слой.

Как сделать розетку на кухонном фартуке

На кухонный фартук лучше установить внутренние розетки, которые не будут выступать над столешницей.

В зависимости от стиля и дизайна кухни розетка на фартуке может быть внутренней или накладной. Выбор зависит от материала стен, размера комнаты и приоритетов хозяйки.

Для изготовления внутренней розетки необходимо перед установкой панели сделать отверстие и замуровать в него гильзу. После этого в нем закрепляется колодка с клеммами и контактами. Для установки внешней крышки в фартуке делают отверстие по форме клемм.

Стандартом монтажа накладных изделий является предварительное крепление кронштейна в стене для фиксации корпуса. Для этого используется деревянный брусок, закрепленный в нише. Для крепления розетки делается 3 отверстия — под кабельный вывод и саморезы.

Установка в помещении – лучший вариант. Так изделия не будут выступать над столешницей, а технику и светильники можно разместить вплотную к стене.

Как вырезать отверстие под розетку в кухонном фартуке

Проще всего делать отверстия в МДФ. Для этого используется острый нож, ручной или электрический лобзик. Края после резки необходимо обработать любым герметизирующим веществом для защиты от влаги.

Отверстия в керамической плитке можно делать алмазной коронкой, ручным резцом или струной после предварительного сверления контура.

Со стеклом труднее всего работать. Самостоятельно проделать отверстие в затвердевшем материале практически невозможно. Желательно включить эту процедуру в заказ на изготовление фартука на фирме. Для этого необходимо все точно измерить и рассчитать, чтобы добиться полного совпадения отверстий и проводов.

Пошаговый алгоритм подключения

Установка розеток на кухонную панель осуществляется в следующей последовательности.

Жилы кабеля зачищены и запаяны оловом.
Концы кабеля вставляются в соединительные коробки и контакты планок. Осуществляется их затяжка. Качество контактов проверяют протягиванием проводов.
Блок фиксированный. Фиксируется в стекле путем вкручивания болтов, регулирующих положение ножек. Чтобы убедиться, что блок надежно закреплен, нужно несколько раз вставить вилку в клеммы и вытащить.
Внешняя крышка прилагается. Помещение обесточено, кабель подключен к сети.

1. Сверление отверстий в плитке Пробивка отверстий в плитке Сверление отверстий под плитку 4. Ввод кабеля в монтажную коробку Установка монтажной коробки и розеток Установка розеток в бетонную стену

Перед включением напряжения необходимо еще раз визуально осмотреть цепь, чтобы исключить возможность короткого замыкания.

Дополнительные рекомендации

В процессе эксплуатации розетки могут перегреваться, что приводит к окислению контактов и клемм, подгоранию жил. Чтобы не отключать всю квартиру на период ремонта, целесообразно оборудовать линию собственным аварийным выключателем на 16-25А. Это устройство предотвратит возможность короткого замыкания.

Хорошее решение – установка выключателей со скрытой проводкой для управления маломощными приборами – вытяжкой, лампой, тостером, мультиваркой.

При установке розеток необходимо выбрать место, наиболее удобное для использования и соответствующее правилам безопасности. Желательно выбирать такую высоту установки устройств, чтобы они обеспечивали максимальный комфорт их использования в самых различных ситуациях. Если кухня имеет большую площадь, источники энергии необходимо устанавливать с интервалом не более 100 см. Это обеспечит хозяйке полную свободу действий.

Распространенные ошибки

Не устанавливайте розетки вблизи источника тепла

В процессе проектирования и монтажа неопытные мастера допускают следующие ошибки:

Ошибки проектирования. После установки мебели розетки находятся за шкафами и крупной бытовой техникой.
Экономия на кабеле, что приводит к перегреву и оплавлению изоляции.
Подключение моющих и проточных устройств через простые автоматы.
Неправильное размещение розеток (над раковиной и плитой, рядом с газовыми трубами).
Укладка кабеля в канавки без использования пластиковых трубок.

Соблюдая технологию работы и используя качественные материалы, вы легко сможете сделать надежную и долговечную проводку на фартуке.

Высота установки, расчет количества и особенности установки

Содержание статьи:

На что обратить внимание при обустройстве розеток
Количество сокетов
Правила локации
Высота розетки на кухонной панели
Подготовка к установке
Как сделать розетку на кухонном фартуке
Дополнительные рекомендации
Распространенные ошибки

Кухня является самым загруженным помещением с точки зрения потребления электроэнергии. В распоряжении хозяйки обширный арсенал бытовой техники и различных приспособлений. С одной стороны это очень удобно, с другой — увеличивается нагрузка на линию, требуется много розеток. Проектирование и монтаж электропроводки проще доверить профессионалам, но это дорого, а хорошего специалиста еще найти надо — есть риск нарваться на неграмотного работника. Установить розетки на кухонный фартук можно самостоятельно. Для этого необходимо ознакомиться с особенностями расчетов, правилами монтажа и мерами безопасности.

На что обратить внимание при расположении розеток

Перед установкой розеток на кухне в фартук необходимо тщательно продумать их количество и расположение

Схемы розеток, предусмотренные типовыми проектами, не подходят для современных кухонных интерьеров. В то время как источники энергии закреплены в боковых стенках, основная масса потребителей находится в районе столешниц. Мощные бытовые приборы устанавливаются вместе со шкафами и внутри них, а сверху – не менее мощные приборы.

При составлении схемы подключения электрооборудования необходимо учитывать следующие нюансы:

На начальном этапе монтажа следует прокладывать трехжильный кабель, даже если заземление не предусмотрено. Впоследствии этот дефект можно устранить. Тогда вам не придется менять проводку.
При выборе силового кабеля необходимо остановиться на максимальной потребляемой мощности при подключении нескольких потребителей к одному блоку.
Розетки на кухонном фартуке следует размещать на таком расстоянии, чтобы не перемещать приборы по столешнице, когда возникает необходимость их подключения к сети.

При выборе розеток лучше остановиться на брызгозащищенных вариантах. Это предотвратит попадание влаги на клеммы.
