Самодельный мангал из газового баллона своими руками: чертеж, фото

В любое время года хочется приготовить мясо, овощи на костре, чтобы ощутить особый аромат и вкус продуктов. Поэтому рассмотрим, как сделать самодельный мангал из газового баллона. Потребуется немного времени, некоторые инструменты и материалы. В результате можно получить привлекательную и функциональную конструкцию с крышкой.

Содержание

• 1 Преимущества
• 2 Подготовка
• 3 Разметка
• 4 Распиливание
• 5 Приварка крышки и ручек
• 6 Опасности

Преимущества

Выделим основные преимущества создания мангала своими руками, используя обычный газовый баллон:

• экономия – даже самый обычный готовый мангал с аналогичной функциональностью обойдется немало, а имея под рукой газовый баллон, можно сделать устройство, потратив минимум средств и немного времени;
• простота – благодаря подробной инструкции собрать изделие сможет даже новичок, достаточно иметь обычные навыки обращения со инструментами и материалами;
• функциональность – своими руками можно задать необходимый уровень функциональности устройства, установив требуемые дополнения;
• мобильность – изготовленную своими руками конструкцию можно легко перемещать с места на место и транспортировать;

Вариант мобильного мангала

• высокая прочность и долговечность – конструкция, выполненная из газового баллона, отличается повышенной прочностью, обеспеченной используемой сталью с высокими эксплуатационными качествами, ведь она способна выдержать высокое давление и воздействие газовой среды;
• удобство эксплуатации – дно не прогорает, а после использования не нужно заливать водой – достаточно закрыть крышку.

Подготовка

Примечание: Прежде чем приступать к действиям по созданию мангала своими руками, необходимо позаботиться о выпуске газа, который всегда остается в использованном баллоне.

В нем может быть конденсат. Поэтому изделие нужно открыть (открутить вентиль), подождать, пока газ выйдет. Естественно, это необходимо делать на свежем воздухе, в безопасном отдалении от возможных источников огня, искр и других условий, способных вызвать возгорание газа. Чтобы определить, что газ выходит (это не всегда слышно), можно использовать мыльную воду. Достаточно промазать выход, чтобы получить пузыри, если идет поток.

Подготовка баллона для изготовления мангала

Затем баллон нужно перевернуть, чтобы обеспечить выход конденсата. Далее изделие необходимо залить водой и оставить на несколько дней. Для этого подключается шланг и под напором подается жидкость. Вода должна заполнить объем полностью. После этого дальнейшая работа с баллоном будет безопасной.

Пока изделие готовится, можно заняться важным делом – сделать чертеж. Ведь придется соорудить устройство, которое должно иметь определенные параметры. Вот с их учетом и следует создать чертеж. Все размеры, элементы и особенности должны быть в нем указаны.

А еще для создания самодельного мангала потребуются такие инструменты и материалы:

• дрель;
• болгарка;
• сварочный аппарат;
• шуруповерт;
• труба;
• петли;
• заклепки.

И, конечно, потребуется сам баллон. Можно использовать вариант на 50 литров.

Разметка

Дальше можно позаботиться о разметке баллона. Модели на 50 литров достаточно, чтобы приготовить шесть порций шашлыка. Наружный диаметр стандартного баллона составляет 96 см. Следовательно, его удобно разделить на четыре части. Отступать можно от продольного шва, что обеспечит ровность разметки.

Подготовка баллона к приварке крышки

По обе стороны от шва нужно отступить по 24 см, после чего провести линии. Уложив изделие горизонтально, необходимо сделать отметки для возможности размещения шампуров. По периметру баллона есть поперечные швы. От них нужно отступить по 3 см. Дальше шаг между метками может составлять 8 см. В итоге их получится шесть. В отмеченных зонах нужно сделать отверстия диаметром.

От первой ориентировочной линии следует отступить еще 10 см. На этом расстоянии будет размещаться крышка.

Границы крышки – это текущая линия и противоположная, нанесенная первой (на расстоянии 24 см от продольного шва).

Распиливание

Когда с разметкой этап закончен, можно переходить к более ответственному – распиливанию. Для этого нужно воспользоваться болгаркой. Действовать необходимо строго по нанесенным линиям разметки. Обращаться с болгаркой нужно аккуратно, не пренебрегая правилами безопасности. Следует помнить, что осколки металла могут попасть в глаза, волосы, на кожу. Все эти части тела нужно защитить, для чего используются специальные средства. На голову нужно надеть головной убор, следует использовать очки, перчатки и закрытую одежду и обувь.

Распиленный баллон

Поскольку толщина используемого металла составляет не более 3 мм, совершить действие с помощью болгарки будет достаточно просто.

Рекомендации по правильному вскрытию газового баллона для изготовления мангала

Приварка крышки и ручек

Для крепления крышки и возможности ее открывания следует использовать прочные петли. Их может быть три-четыре. Размещаться они должны на одинаковом отдалении друг от друга.

Высота ножек выбирается такой, чтобы мангал из газового баллона было комфортно использовать. Кроме приготовления блюд, его должно быть удобно транспортировать, грузить в багажник автомобиля.

Приварка крышки мангала

Как показывает практика, оптимальная высота конструкции – 20–30 см. Для изготовления ножек можно использовать трубу. На концах ножек лучше предусмотреть площадки, которые будут противодействовать непроизвольному углублению в грунт конструкции при использовании на природе. Это особенно важно, если применяются не трубы, а уголки, поскольку под весом изделия они способны сильно погружаться в почву, что весьма неудобно при эксплуатации.

Вариант изготовления стильного мангала из газового баллона

Ручки можно изготовить своими руками или купить в магазине. Это могут быть самые простые элементы. Желательно не использовать дерево. И пусть оно выглядит более эстетично, из-за высоких температур такие изделия быстро придут в негодность. Поэтому металлические ручки – оптимальный выбор.

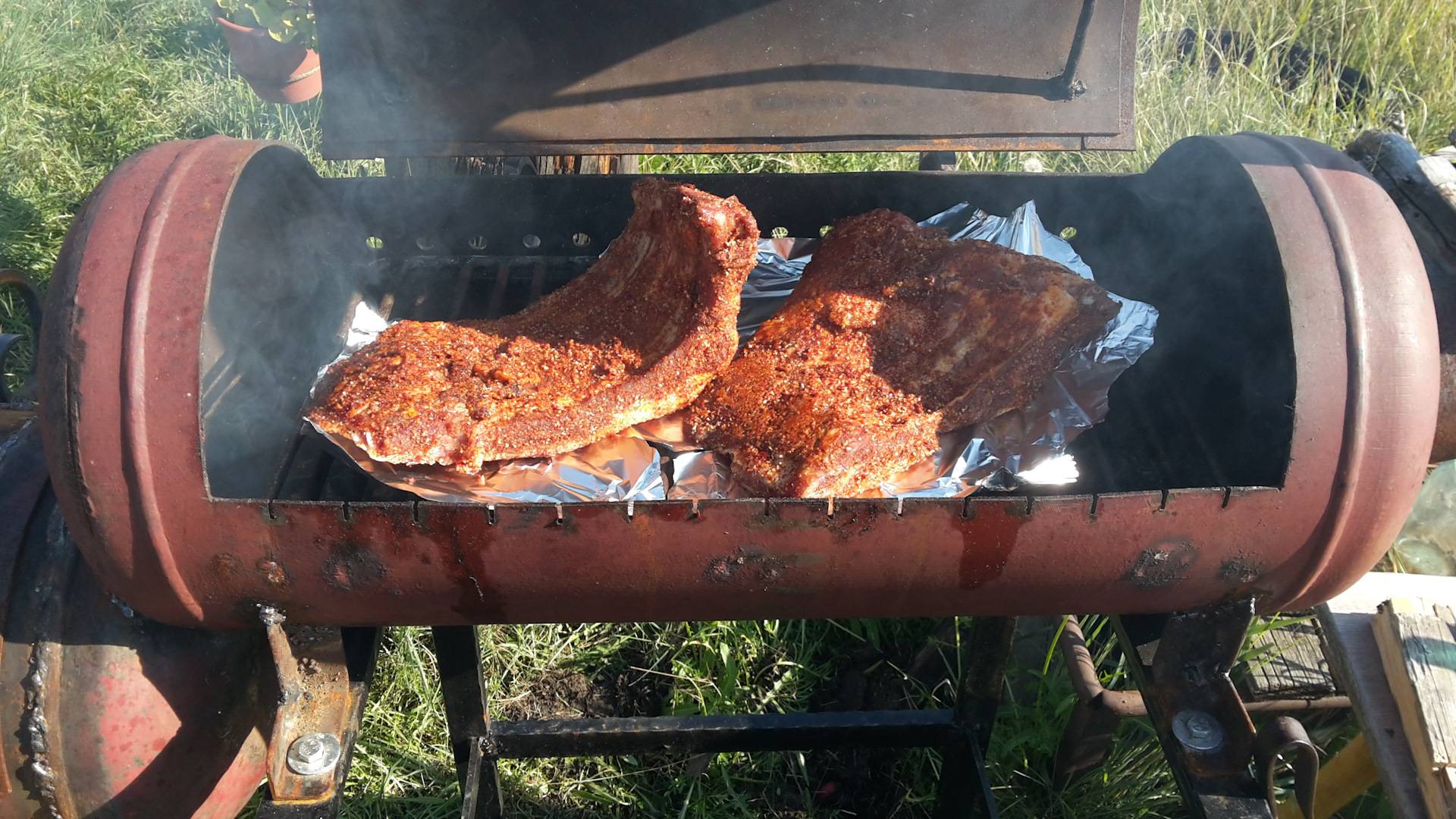

Готовый мангал, изготовленный своими руками

Опасности

Если мангал из газового баллона создается своими руками, есть определенные проблемы:

• без термостойкого покрытия изделие может выглядеть не эстетично;

Мангал без декорирования

• получается достаточно тяжелая конструкция, которую не всегда удобно транспортировать;

Удобный для перемещения мангал

• малый опыт в проведении сварочных операций может негативно сказаться на прочности и долговечности конструкции.

Примечание: Если есть сомнения в возможности изготовления мангала своими руками, лучше не рисковать, а приобрести готовое решение.

Удачные варианты мангалов, изготовленных своими руками

Такая конструкция будет рассчитана профессионалами, а значит, способна служить долго, а эксплуатация будет приносить удовольствие. Единственный недостаток, в сравнении с конструкцией, изготовленной своими руками, – высокая стоимость. Использовать же самодельное устройство – это всегда намного приятнее и во многих случаях удобнее, поскольку при изготовлении можно учесть личные требования.

Рекомендации по изготовлению мангала из газового баллона за 3 часа

Мангал из газового баллона своими руками – инструкция с фото, чертежами и видео

Владельцы частных домов или дачники очень часто задумываются над тем, как обустроить на своём участке зону отдыха. Первое, что приходит в голову, — конечно же, собственный мангал. Это простое и удобное устройство для приготовления пищи всегда собирает вокруг себя самых близких друзей и родственников, с которыми мы так любим проводить свободное от работы время. Приобрести готовый мангал не составит труда, а сделать его самостоятельно, сэкономив при этом деньги, можно из газового баллона.

Содержание

• 1 Особенности мангала из газового баллона

• 2 Преимущества и недостатки изделия

• 3 Чертежи и размеры

• 4 Выбор газового баллона, советы

• 5 Инструменты и материалы

• 6 Пошаговая инструкция по изготовлению мангала своими руками

  • 6.1 Безопасность прежде всего

  • 6.2 Нанесение размеров на баллон

  • 6.3 Делаем крышку

  • 6.4 Изготавливаем жаровню

  • 6.5 Делаем ножки

  • 6.6 Покраска

  • 6.7 Видео: мангал — быстрое изготовление

• 7 Фотогалерея: виды самодельных мангалов

Особенности мангала из газового баллона

Мангал из газового баллона можно всё время изменять и совершенствовать. Например, обложить кирпичами или раскрасить жаропрочной краской, изготовить дополнительную решётку и добавить функцию барбекю. Если приварить к основанию топку, то в итоге получим ещё и коптильню.

Мангал-паровоз из баллона

Для того, кто желает иметь ещё и необычное изделие, можно изготовить мангал — паровоз. Для этого нужно превратить основную часть на мотор и приделать к нему из уголка, арматуры и листового железа крышу. Такой мангал может объединить в себе гриль, барбекю и коптильню.

Преимущества и недостатки изделия

Преимущества:

1. Мангал из газового баллона достаточно вместительный, что позволяет приготовить еду на большое количество гостей.
2. Простая конструкция при монтаже. Справиться с изготовлением сможет любой человек, который хоть как-то интересуется работой с металлом.
3. Достаточно низкая себестоимость.
4. Прочное и долговечное изделие отлично выдерживает высокие температуры, поэтому сможет долгие годы прослужить верой и правдой на вашем дачном участке.
5. Конструкция мангала, которая предусматривает откидную крышку, позволяет использовать его вместо коптильни или духовки.

Недостатки:

1. Достаточно большие габариты и вес не позволят вам без особых усилий переносить мангал с места на место, поэтому без помощника не обойтись.
2. Поскольку мангал мелковат, то использовать дрова не совсем удобно, поэтому в качестве топлива лучше всего применять угли.

Чертежи и размеры

Рассмотрим изготовление мангала на примере газового баллона на 50 л, он имеет следующие размеры:

• Высота баллона — 980 мм.
• Диаметр — 300 мм.
• Толщина стенки — 3 мм.
• Вес — 22 кг.

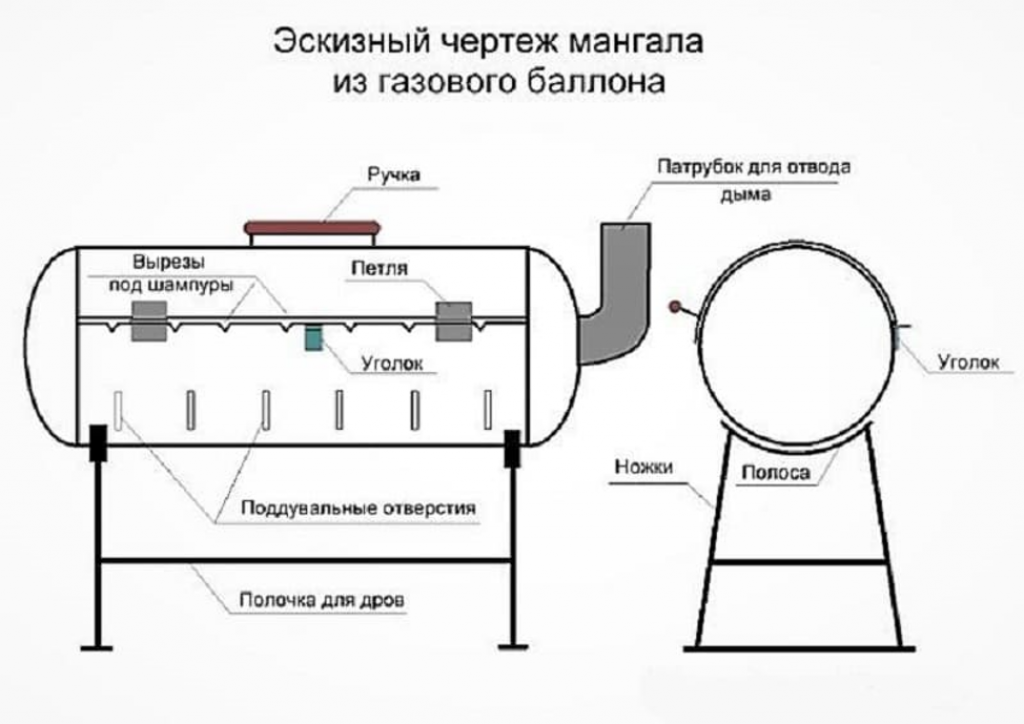

Чертёж мангала будет иметь такой вид:

Чертёж мангала из стандартного газового баллона на 50 литров

Выбор газового баллона, советы

Прежде чем приступить к изготовлению мангала, нужно приобрести сам баллон. Очень часто владельцы автомобилей, переделывая топливную систему на своём транспортном средстве, выбрасывают или сдают в пункт приёма металлолома газовые баллоны, поэтому его можно заполучить почти бесплатно или приобрести в интернете.

Подбирать следует стандартную ёмкость на 50 л — это актуальный размер, поскольку меньшие баллоны несколько неудобные при использовании. Их размер не позволит перекладывать угли из одной стороны на другую, а также на маленьком мангале невозможно расположить необходимое количество шампуров.

Инструменты и материалы

1. Газовый баллон на 50 л
2. Болгарка, отрезные и шлифовальные круги.
3. Сварочный аппарат.
4. Дверные петли для крышки (2 шт.).
5. 2 уголка 40 мм.
6. Арматура или уголок для ножек (7 м.
7. Мел для нанесения разметки.
8. Рулетка, линейка.
9. Дрель и сверло по металлу 10–12 мм.
10. Два разводных ключа.
11. Труба около метра длиной (используется как вспомогательный рычаг).
12. Металлический квадрат 20/20 (для изготовления ножек).

Пошаговая инструкция по изготовлению мангала своими руками

Безопасность прежде всего

Изготавливая мангал из газового баллона, всегда помните о технике безопасности. Даже абсолютно пустая ёмкость может взорваться от малейшей искры, поскольку в ней всё ещё остаётся газовый конденсат.

Перед разрезанием баллона нужно:

1. Открутить вентиль до упора и перевернуть баллон кверху дном. Поскольку газ тяжелее воздуха, то в таком положении он будет улетучиваться быстрее. Выходное отверстие также можно намазать мыльной пеной, которая будет показывать процесс выхода остатков газа. Для полной уверенности ёмкость можно оставить в таком положении на сутки.
2. Теперь нужно выкрутить вентиль. Резьба, на которую он прикручен, смазана специальной краской, поэтому открутить кран будет не так просто, но возможно. Для этого одним из разводных ключей обхватываем место, на котором навинчен защитный колпак, а другим захватываем сам вентиль.

   Откручивание вентиля

3. Положив баллон, упираем первый ключ в бетонный пол. На второй надеваем вспомогательную трубу около метра длиной и начинаем тянуть против часовой стрелки, придерживая при этом сам баллон, наступив на него ногой.
4. После того как вентиль поддался и полностью выкрутился, нужно поставить баллон вертикально и через отверстие, где был кран, наполнить ёмкость водой.

Наполнение баллона водой

Нанесение размеров на баллон

Продольная линия среза

1. В окружности стандартный газовый баллон на 50 л имеет 96 см. Взяв за точку отсчёта продольный соединительный шов, делим всю окружность на четыре равные части по 24 см каждая. Таким образом, отмерив 24 см от шва в правую сторону, проводим вдоль баллона прямую линию, по ней будем разрезать ёмкость.
2. От шва в левую сторону также отмеряем 24 см и рисуем параллельно первому продольную линию. От верхнего и нижнего круговых швов отсчитываем по 3 см и ставим засечки с помощью мела.

   Нанесение засечек от верхнего шва

3. Относительно верхней засечки отмеряем по 8 см и отмечаем места, где будут вставляться шампура. Должно получиться 6 одинаковых отрезков. От верхней насечки влево отмеряем 10 см и чертим параллельную прямую, которая будет обозначать границу крышки.

   Линия среза для крышки

Делаем крышку

1. Ручку можно прикрутить готовую, купленную в магазине или сделать самостоятельно из отрезка арматуры, предварительно выгнув её так, чтобы она напоминала букву «П».
2. Открываем её полностью и спускаем оставшуюся воду.

   Сливание остатков воды

3. Сразу привариваем петли, с помощью которых будет открываться будущая крышка мангала
4. С помощью болгарки разрезаем наполненный водой баллон по отметке, которая находится в 10 см от линии с насечками.

   Приваривание ручки для крышки

5. Вырезаем крышку полностью по периметру, согласно ранее нанесённой разметке.

   Вырезание крышки

6. Для удобства, чтобы крышка не открывалась больше, чем нужно, привариваем со стороны петель два ограничителя. Для этого из уголка 40 мм отрезаем две полоски шириной 3 см и привариваем к корпусу мангала. Угол откидывания крышки регулируем путём сгибания уголка в ту или иную сторону.
7. Для плотного прилегания крышки нужно сделать ограничение на краях проёма. Для этого используем лист металла 1 мм толщиной. Вырезаем из него полоски шириной 3 см и привариваем по периметру жаровни мангала.

Установка ограничителя из полосок листового металла

Изготавливаем жаровню

Прорези для поступления кислорода

• Относительно её отмеряем 10 см и рисуем ещё одну линию параллельно первой. Обе линии соединяем отрезками на расстоянии 5 см друг от друга.

Чертеж прорезей

• Далее, с помощью болгарки делаем разрезы по этим линиям. Образовавшиеся прорези и будут выполнять роль некого поддувала, что обеспечит отличную подачу кислорода в жаровню.

Готовая жаровня

• Эту же процедуру нужно выполнить и с противоположной стороны относительно шва баллона.

Делаем ножки

Изготавливая ножки для мангала, прежде всего, ориентируйтесь на собственный рост и уже исходя из этого подбирайте удобную для себя высоту стоек. Для самих опор можно использовать трубы или металлический квадрат 20/20 мм.

• Из листового металла 1 мм вырезаем две полоски шириной 20 мм и длиною 400 мм. Полученную шину изгибаем по диаметру баллона и привариваем к её концам ранее подготовленные по высоте ножки. С другого конца тем же квадратом свариваем их между собой для жёсткости конструкции. Таким же способом делаем ещё одну стойку.

  Готовые стойки

• С помощью уголка или квадрата свариваем обе стойки между собой, ориентируясь на длину баллона.

Готовые ножки для мангала

Покраска

Покрывать краской мангал не всегда целесообразно. Во-первых, после первого же использования он всё равно закоптится и покроется чёрным цветом, а во-вторых, испарения от краски могут негативно повлиять на еду, которую вы готовите.

Если вы все же решили покрасить свой мангал, то его нужно подготовить. Для этого зачистите с помощью болгарки и шлифовальных кругов сварочные швы и места ржавчины (если такие имеются). Для окрашивания нужно использовать жаропрочную кремнийорганическую эмаль, которая выдерживает высокие температуры.

Видео: мангал — быстрое изготовление

Фотогалерея: виды самодельных мангалов

Мангал из газового баллона с датчиком температуры Мангал в форме паровоза Мангал-коптильня с двумя полочками Мангал с вытяжной трубой на два отделения Обычный мангал с одной полочкой Мангал на колесиках

Нюансы использования

• Какими бы антикоррозийными средствами ни был покрыт мангал из газового баллона, не стоит подвергать его дополнительным испытаниям. Поэтому летом его можно укрыть от дождя под навесом, а зимой лучшее место для хранения — гараж или сарай.
• Если после изготовления мангала от него слышно специфический запах, то для его удаления нужно развести огонь в жаровне и обжечь её внутреннюю часть, после этого запах улетучится.
• Для предотвращения пожара используйте изделие подальше от предметов, которые быстро воспламеняются. После окончания работы не выбрасывайте золу, она может тлеть ещё около суток.
• Мангал можно использовать и в качестве барбекю, установив на жаровню металлическую решётку от старого советского холодильника.
• Используйте крышку от мангала не только как защиту от дождя, но и для того, чтобы, закрывая её, давать возможность мясу протомиться.

Мангал из газового баллона — это барбекю, коптильня и приспособление для приготовления шашлыка в одном изделии. Если на обычном мангале мясо просто жарится, то благодаря нехитрой конструкции в этом случае оно ещё и печётся.

Использовав совсем небольшое количество углей, стенки баллона всё равно хорошо прогреются, что позволит довести пищу до готовности.

Таким образом, мангал из газового баллона — это универсальная и уникальная вещь, которая ничем не уступает магазинным аналогам, а в некоторых случаях даже превосходит.
