Вкручивание винтовых свай своими руками, инструкция закручивания

Самостоятельно построить фундамент – поступок, вызывающий уважение. Но многие отказываются от этой идеи, считая, что без специального образования, тяжелой строительной техники и массы свободного времени, это невозможно. Многим данная задача кажется невыполнимой без привлечения бригады опытных строителей. Но мало кто знает, что использование винтовых свай может значительно удешевить строительство, а сам процесс возведения свайного фундамента своими руками займет всего лишь 1-2 дня.

Но, как бы там ни было, без специальных инструментов не обойтись. Для работы нам понадобятся:

• Винтовые сваи, подходящие под ваше строение и план будущего фундамента. (Если вы не смогли подобрать сваи самостоятельно, наши специалисты всегда готовы дать подробную и бесплатную консультацию по телефону или в офисе компании) Однако предположим, что сваи у вас уже есть.
• Оголовки 250*250мм (если таковые предусмотрены проектом)
• Колышки, для разметки свайного поля
• Лопата
• Рулетка
• Маркер по металлу белый
• Магнитный уровень
• Водяной уровень или нивелир
• Металлический лом
• Два рычага. (Трубы длиной 2-3 метра, одевающиеся на металлический лом)
• Болгарка с отрезными дисками по металлу
• Сварочный аппарат
• Генератор (если на участке отсутствует электричество)
• Цемент, песок, вода
• Емкость для замешивания бетонного раствора
• Антикоррозийное покрытие, для обработки сварного шва
• А также помощники, в количестве трех человек.

1. Выставление периметра.

   Перед тем как начать закручивание винтовых свай, следует выполнить разметку свайного поля. Конструкции необходимо установить на определенном расстоянии друг от друга (не более 3 м). При несоблюдении данного правила фундамент не наберет нужную несущую способность и в будущем может возникнуть провисание обвязочного бруса.

2. Разметка свайного поля.

   Затем Затем следует выставление периметра. В первую очередь следует измерить диагонали, установить колышки в четырех углах по периметру дома. Формула вычисления диагонали показана на рисунке.

3. Закручивание угловых свай.

   Этот этап нужно выполнить строго по центру бруса. Следовательно, если размеры вашего дома даны по краям, вам необходимо вычесть половину ширины бруса с одной и, с другой стороны.

4. Вкручивание остальных винтовых свай.

   Сперва необходимо выкопать приямок в месте, которое вы наметили. Глубина приямка не должна превышать 0.5 — 0.7 метра. Сваи следует вкрутить в грунт на глубину не менее 1.7 метра, во избежание выпирания под действием морозного пучения. Процесс вкручивания винтовых свай может производиться как вручную, так и с помощью специальных устройств.

   Основная несущая способность сваи достигается только при упоре на достаточно мощный слой грунта. Закручивать сваи необходимо до их полной остановки. Пока свая входит, ее нужно крутить. Только когда она встала, что называется «намертво», и дальше уже не идет, можно считать ее правильно заглубленной.

   В технологическое отверстие на конце сваи вставляется лом. Далее, с двух сторон следует надеть на него трубу большего диаметра, которая послужит рычагом. На ствол сваи нужно прикрепить магнитный уровень. Угол наклона не должен превышать 1,5 — 2 градуса. В обратном случае произойдет неравномерное распределение нагрузки, и как следствие деформация сваи. От правильности закручивания винтовых свай зависят надежность и качество фундамента в целом.



5. Обрезка винтовых свай.

   Далее следует обрезка свай, которая выполняется с применением нивелира или же гидроуровня. Обрезать следует не менее 10 см (данная длина — длина технологического отверстия).



6. Бетонирование винтовых свай.

   После этого сваи нужно забетонировать. Для этого необходимо использовать раствор цемента-песка марки от М150. Бетонирование винтовых свай нужно лишь для того, чтобы выместить весь кислород из полости ствола сваи, тем самым защитив её от коррозии изнутри. (Нет кислорода — нет коррозии!)



7. Установка оголовков.

   Завершающим этапом установки является приваривание оголовков. Оголовок, нужно надеть на сваю и приварить. Сварной шов следует зачистить, после чего обработать антикоррозийным покрытием.



При правильном строительстве свайно-винтового основания, оно способно простоять десятилетия. Важно сразу отказаться от экономии на материале для возведения фундамента.

Заказывая сваи на нашем заводе, вы можете быть уверены в их качестве. Мы сотрудничаем с ведущими поставщиками металла. Поэтому мы предлагаем оптимальные цены на реализуемый ассортимент.

Несмотря на то, что монтаж винтовых свай можно выполнить самостоятельно, иногда трудно сориентироваться в последовательности действий. Наш завод предлагает услуги квалифицированных монтажников. Они осуществят установку свай качественно, согласно действующим стандартам и нормам. Фундамент на винтовых сваях нашего производства отличается прочностью независимо от типа грунта.

Мы всегда поможем подобрать изделие по диаметру и типу. Также у нас вы сможете рассчитать необходимый типоразмер свай для вашего проекта. Таким образом, вы сэкономите не только деньги, но и время. Сегодня винтовая свая – это оптимальный материал для быстрого и надежного возведения фундамента.

информация о винтовых сваях и способах вкручивания свай

Свайно-винтовой фундамент

Свайный фундамент используют для строительства жилых зданий и промышленных объектов в районах с подвижными, глинистыми, влажными почвами. Монтаж винтовых стержней позволяет построить устойчивый и крепкий дом на участке с перепадами по высоте, крутыми склонами. Стоимость такого основания намного дешевле классического ленточного или монолитного фундамента. Сваи используют как для возведения тяжелых зданий, так и для постройки небольших сооружений: веранд, беседок, навесов, хозблоков. Простой монтаж свайных опор позволяет выполнить все работы самостоятельно. Чтобы понять как закручивать винтовые сваи своими руками, нужно подробнее узнать об их конструкции, особенностях монтажа.

Винтовые сваи для фундаментов

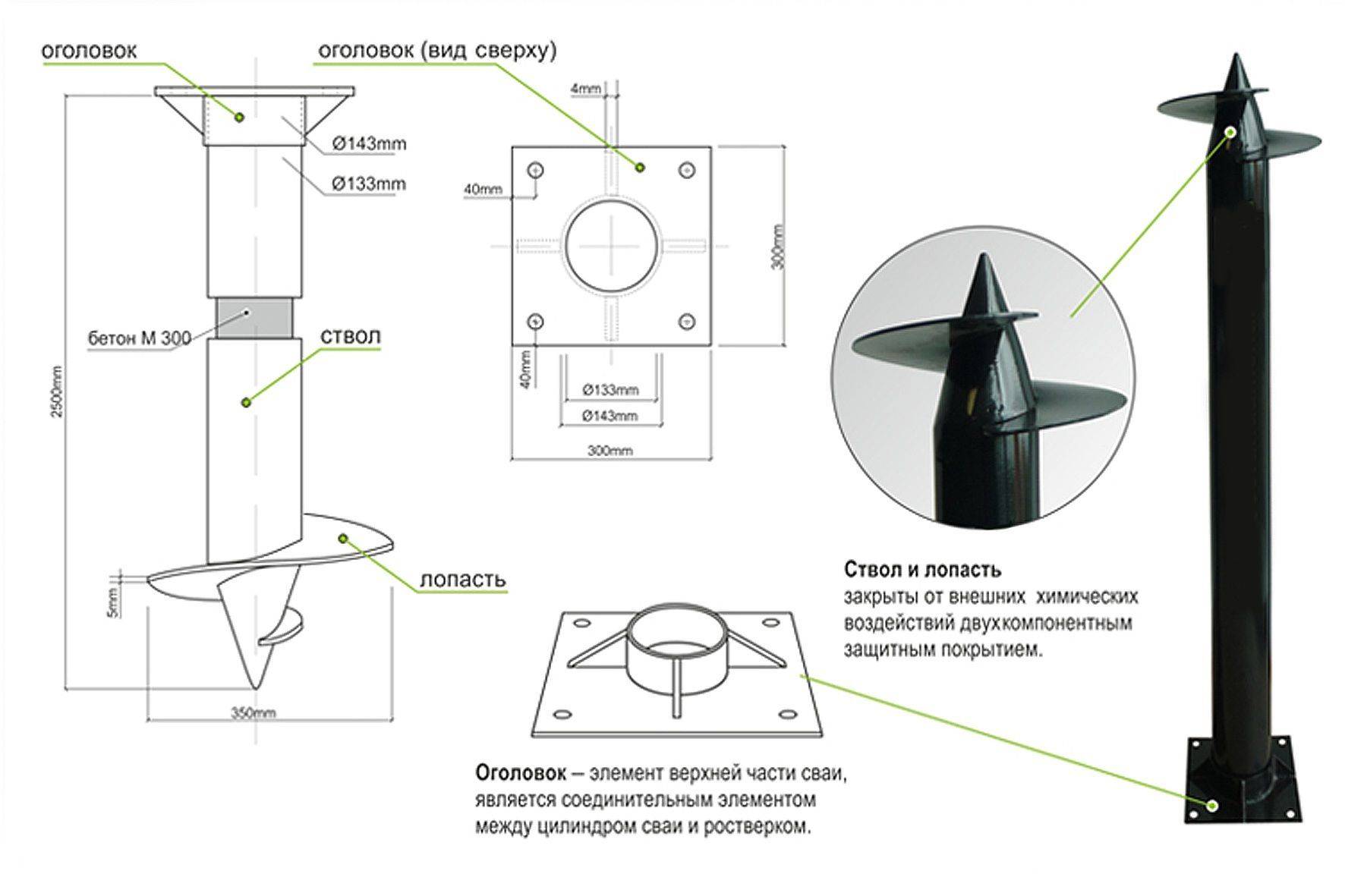

Сваи с винтовыми лопастями изготавливаются из легированных марок стали, специальное покрытие защищает металл от влаги и почвенной коррозии. В качестве антикоррозионного покрытия применяют эпоксидные и полимерные составы, грунт-эмали по ржавчине или оцинковывают конструкции гальваническим способом.

Опора состоит из ствола, наконечника с лопастью и хвостовика с монтажными отверстиями. После завинчивания винтовых свай выступающие части обрезают по одному уровню, а сверху наваривают стальные оголовки. Они увеличивают площадь соприкосновения опор с основанием конструкции или ростверком. Диаметр и длину сваи, а также количество опорных стержней подбирают исходя из типа грунта на участке застройки, нагрузки на основание.

Свайные конструкции используют для быстрого возведения фундаментов легких конструкций, жилых домов, инженерных сооружений, объектов промышленного назначения. Сфера применения винтовых определяется их диаметром и несущей способностью:

• 57 мм — опоры дорожных указателей и знаков, небольших навесов, легких оград из сетки-рабицы, металлопрофиля;
• 76 мм — фундаменты кирпичных и бетонных заборов, теплиц, рекламных конструкций;
• 89 мм — основания для строительства беседок, террас, веранд, хозпостроек;
• 108 мм — на таких фундаментах строят пристройки, бани, гостевые домики, дачи из бруса;
• 133 мм — для возведения коттеджей из кирпича, пенобетона, газоблока;
• 159 мм — установка опор ЛЭП, наземных трубопроводов, пристаней, причалов, пешеходных мостов;
• 219 мм — фундаменты для зданий в 2-3 этажа, павильонов, ангаров, промышленных цехов и гаражей;
• 352 мм — возведение тяжелых зданий и сооружений на песчаных или болотистых почвах, строительство автомобильных мостов.

Как выполняется закручивание свай

Вкручивание винтовых свай выполняется вручную или с помощью спецтехники. Выбор технологии зависит от:

• Размеров опор. Сваи диаметром 57 или 76 мм можно ввинтить вручную. Для качественного монтажа опор с большей толщиной ствола потребуется спецтехника.
• Глубины вкручивания. Если строительство ведется на участке с большими перепадами по высоте, то часть свай может иметь длину до 12 м. Здесь оптимальным решением будет механизированное закручивание винтовых свай.
• Наличия или отсутствия подъездных путей. Если удобного проезда для техники нет, то предпочтение отдается ручному способу.
• Плотности застройки участка. Сделать пристройку или веранду, заложить основание для гаража вплотную к забору можно только вручную.
• Бюджета. Закручивание винтовых свай своими руками обойдется дешевле, чем механизированный монтаж.

Закручивание свай вручную

Перед началом работ потребуется подготовить инструменты, которые понадобятся в ходе работы. Основные материалы и приспособления:

• Лопата, рулетка, деревянные колышки, кувалда, строительный шнур — для разметки участка.
• Два рычага, пузырьковый уровень с магнитной подошвой — для завинчивания опорных стержней, контроля вертикальности.
• Лазерный уровень, мел, болгарка — для выравнивания хвостовиков в один уровень.
• Песок, портландцемент, вода, емкость для приготовления раствора — для бетонирования свай.
• Сварочное оборудование, краска по металлу — для фиксации оголовков и обвязки, обработки сварных швов.

Так как самому закрутить сваи под фундамент технически очень сложно, то для монтажа опор потребуется три человека. Двое вращают рычаги, третий — контролирует вертикальность вхождения стержня в почву.

Последовательность формирования фундамента

• Подготовительные работы. С участка убирают крупный строительный мусор, ветки, камни. Если монтажные работы ведутся зимой, то потребуется очистить стройплощадку от снега.
• Геологические исследования. Проводится оценка рельефа, выполняется пробное бурение. Сваи вкручивают в нескольких точках внутри контура будущего фундамента. Так определяют насколько глубоко залегает плотный несущий пласт.
• Проектирование. Выполняется расчет нагрузки на фундамент. По результатам расчетов и геологических исследований определяют нужное количество опор, их диаметр, длина, толщина металла ствола и лопастей.
• Разметка. В точках установки опор вбивают колышки: по контуру будущего фундамента, в местах примыкания наружных стен и внутренних перегородок. Расстояние между опорными точками должно быть не больше 2,5-3 м.
• Монтажные работы. По разметке все сваи вкручивают на расчетную глубину. На ствол сваи прикрепляют магнитный уровень, в монтажные отверстия продевают рычаги. С равномерным усилием стержень ввинчивают в грунт.
• Обрезка хвостовиков. Выступающие на разную высоту опоры выравнивают при помощи нивелира. Обязательно должны быть срезаны монтажные отверстия. Это нужно учитывать при расчеты длины опор.
• Бетонирование. Полости труб заполняют цементно-песчаным раствором. Этот шаг позволяет предотвратить образование конденсата внутри трубы, который приводит к коррозии металла.
• Монтаж оголовков. На верхушки опор устанавливают оголовки и приваривают. Сварные швы обрабатывают эпоксидным составом.
• Обвязка. Винтовые сваи соединяют по периметру брусом, стальным швеллером или двутавром. Фундамент тяжелых зданий дополняют железобетонной конструкцией — ростверком.

Ошибки при вкручивании свай своими руками

Чтобы свайный фундамент получился прочным и устойчивым нужно избегать просчетов, которые нередко допускаются при закручивании свай вручную. Типичные ошибки:

• Вывинчивание стержней чтобы подогнать их под уровень. Такой фундамент быстро деформируется из-за неравномерного проседания свай.
• Установка опор под углом. В этом случае лопасти вырывает из почвы под воздействием горизонтальных и вертикальных нагрузок.
• Глубина вкручивания менее 1,5 м. Наконечник сваи должен пройти уровень промерзания грунта, в противном случае ее будут выдавливать силы морозного пучения.
• Обрезка свай под углом. Срезать хвостовики нужно строго по горизонтали чтобы обеспечить правильный уровень оголовкам. В противном случае нагрузка на фундамент будет неравномерной.
• Неправильный расчет нагрузок. Недопустим монтаж меньшего количества свай или использование опор меньшего диаметра чем нужно. Попытка сэкономить может привести к непредсказуемым последствиям.
• Использование некачественных материалов. Опоры, изготовленные кустарным способом или с глубокими царапинами, использовать нельзя. Существует большая вероятность отрыва лопастей при монтаже. Нарушение целостности защитного покрытия приводит к истончению стенок и быстрому разрушению опор.

К преимуществам этого способа относится возможность монтажа в стесненных условиях, отсутствие шума, почвенных вибраций. Недостатки — довольно сложно без практических навыков правильно рассчитать нагрузку на основание, выполнить установку свай без ошибок.

Механизированное закручивание винтовых свай

Вкручивающиеся сваи для фундамента монтируют при помощи спецтехники или механических приспособлений. Хорошие результаты показывают электромеханические устройства с редуктором. Для ввинчивания стержней не нужно прикладывать усилий. Устройство для закручивания винтовых свай создает вращательную нагрузку, остается только контролировать вертикальность установки.

Малогабаритная спецтехника прекрасно справляется с монтажом и дает минимальные отклонения от вертикали. К этой категории относятся мобильные установки, самоходные буровые установки, электросваеверты, агрегаты типа кабестан с электроприводом.

Аренда механического оборудования выгодна при формировании свайного поля из 10 и более свай или монтаже опор большого диаметра, при наличии на стройплощадке перепадов по высоте, застройке участков со склонами.

Цены на винтовые сваи

• Ø 57 мм
• Ø 76 мм
• Ø 89 мм
• Ø 108 мм
• Ø 133 мм
• Ø 159 мм
• Ø 219 мм
• Ø 325 мм

Наша компания реализует винтовые сваи всех типоразмеров собственного производства. Принимаем заказы на монтаж свайных конструкций «под ключ». Даем длительную гарантию на опоры и все виды монтажных работ. Сделать заявку, узнать подробнее об условиях оплаты или сроках выполнения заказа можно у наших консультантов.

Мы всегда рады вашим вопросам и предложениям!

Воспользуйтесь формой слева, чтобы задать ваш вопрос, оставить отзыв или предложение. Любая обратная связь приветствуется и вы обязательно в скором времени получите ответ от руководства.

Мы всегда рады вашим вопросам и предложениям!

Воспользуйтесь формой слева, чтобы задать ваш вопрос, оставить отзыв или предложение. Любая обратная связь приветствуется и вы обязательно в скором времени получите ответ от руководства.

Как построить настил — Винтовые сваи

> > Как построить настил — Винтовые сваи

Как построить настил — Винтовые сваи

Вслед за статьей о монтаже и строительстве деревянного настила, вот статья, которая будет полезна для самостоятельного монтажа ваших свай.

Винтовые сваи палубные

Наше бесплатное онлайн-приложение пересчитывает конструкцию свай патио при каждом нажатии и каждом изменении, внесенном в ваш проект. Установка винтовых свай для внутреннего дворика, в частности свай нашего партнера Pylex, — это более простой способ укладки фундамента, чем бетонные опалубочные трубы.

Для этого метода необходимо вырыть яму глубиной от 4 до 5 футов под зоной промерзания диаметром около 14 дюймов. Для этого нужна специальная лопата. Кроме того, вы должны купить бетон, транспортировать его, смешать и заварить. Бетонный мешок весит около 60 фунтов, и это для одной сваи (8 дюймов), и потребуется, по крайней мере, 4-5 мешков. Так что, если у вас 4 стопки, эта техника потребует несколько часов транспортировки, перемешивания…

Рассчитать количество свай

Именно по всем этим причинам мы предлагаем использовать сваи Pylex, чтобы облегчить вашу работу. Кроме того, они следуют отраслевым стандартам. Виртуальный конструктор сделан последовательно, поэтому он мгновенно рассчитывает нужное количество винтовых свай (см. рисунок ниже).

Установка винтовых свай для настила

Установка проста в исполнении, либо с рычагом, либо с удлинителем для облегчения поворотных движений и более глубокого забивания свай. Они совместимы с расширением 24 дюйма. Более того, они регулируемые; они могут заработать до 3 дюймов в высоту. Их можно использовать с полюсом 3 ¼ дюйма и 3 ½ дюйма. Сваи Pylex очень прочные и долговечные, потому что деревянный столб находится вне земли.

Характеристики винтовых свай

Сваи Pylex (регулируемые на 50 дюймов) могут выдерживать тысячи фунтов. Все зависит от типов почвы, на которой они размещены. Обратите внимание, что глинистые почвы могут поддерживать меньше зарядов, чем песчаные. Благодаря стальной конструкции и винтовому приводу сваи обеспечивают исключительную устойчивость. Таким образом, они устойчивы к подвижкам грунта и замерзанию/оттаиванию.
