Как сделать прицеп к культиватору и мотоблоку

Многих кто занимается сельским хозяйством или же часто занимается садоводством на даче, выручает современная моторизированная техника, такая как мотоблоки и культиваторы! Они намного упрощают жизнь, облегчая и ускоряя все земельные работы, а большой ассортимент навесного оборудования позволяет выполнять разные задачи помимо самого земледелия.

Вы наверняка наблюдали, как жители загородных населённых пунктов устанавливают прицеп к этим машинам и используют их как эффективный тяговой агрегат, не смотря на то что скорость передвижения не велика, мощность двигателя позволяет буксировать довольно увесистый груз, который медленно, но уверенно можно доставить из дому на огород и назад. Это очень практично и удобно, можно перевозить как дополнительные инструменты для вспашки, так и посевной материал, да и при других потребностях можно доставить строительный материал и прочее на небольшие дистанции.

Преимущества создания прицепа своими руками

Хотя всегда можно в магазине купить прицеп уже готовый, но тем не менее среди людей есть те, кто желает самостоятельно изготовить этот транспортировочный узел, потому что это:

Экономия денег — цена на материалы купленные в обычном строительном магазине не высока, к тому же некоторым вообще удаётся бесплатно достать всё необходимое использовав части от старого автомобиля или собрав его из металлолома;

Уникальная конструкция — можно спроектировать абсолютно любую модель, подобрать размеры, выбрать вариант с откидными или фиксированными бортами, установить скамейку и прочее.

На первом этапе вам нужно нарисовать чертёж вашего будущего прицепа, если хватает знаний его можно придумать самому или же просто воспользоваться готовыми схемами, которые лежат свободно в интернете, ну или как альтернатива и есть возможность, сходить в магазин и скопировать фабричное изделие перенеся данные на бумагу.

Процесс изготовления прицепа

Рама — может иметь абсолютно разные конструкции и для неё вам понадобится металлический профиль, лучше всего взять прямоугольный для примера размеров 50х75 мм и 25х50 мм, такая форма более устойчива на изгиб, чем круглая труба или обычный уголок. Сами же борта можно обвязать уголком 30х30 мм. Нарезку можно проводить отрезной машины или если её нет, обычной «болгаркой» (углошлифовальной машиной). Также понадобится сварочный аппарат, электроды и желательно помощник, без которого самому не очень удобно всё делать.

Несущую раму делаем из более толстой трубы 50х75 мм, а её перемычки — 25х50 мм, такой толщины с запасом хватает, учитывая перегрузки при передвижении по неровностям.

После того как сварили плоскую раму, к ней нужно приварить «дышло», то есть ту часть, за которую будет буксировать мотоблок эту конструкцию. Длина зависит от модели вашего мото-блока, а на его конце должна быть подвижная сцепка, которая при неровностях даёт возможность отклонятся влево и вправо, в продаже есть недорогие готовые решения.

Нарезаем куски для стоек под борта прицепа, размер у трубы можно взять 25х25, высота индивидуально от пожелания.

Сверху на них привариваем поперечины, которые можно сделать из уголка. Но не забываем что в прицепе для удобство должен быть минимум один откидывающийся борт, а по возможности можно сделать откидными все 3 стороны, иначе потом будет куча головной боли с закидыванием или разгрузкой тяжёлых грузов. Некоторые идут ещё дальше и делают конструкцию-самосвал, для быстрой отгрузки сыпучих материалов и овощей.

Делаем в нижней основе петли, из уголка нарезаем куски, под болт сверлим отверстие, а все углы можно обточить точильным станком или же той же болгаркой обрезать.

Прикручиваем сам борт на болты, для его фиксации можно использовать готовые заводские замки.

Ось и тормозная система

Проще всего взять уже готовую заднюю ось от легкового переднеприводного автомобиля такого например, как Москвич 2901 (пикап) или от старенького Fiat Ducato, они имеют систему рессор, которые отлично себя зарекомендовали для грузовых целей, к тому же жёсткая фиксация оси при больших нагрузках просто угробит за короткое время ступицы от нагрузок, в то время как амортизация позволяет перевозить более тяжёлые грузы без последствий. Эта же балка имеет ступицы, (на которые останется только поставить автомобильные колёса) и заводские барабанные тормоза, без которых при перемещении по склону прицеп превратился бы в неуправляемый снаряд, представляющий угрозу для других участников дорожного перемещения, вам же останется подсоединить тросик к педали и/или ручному тормозу.

Приступаем расчету где будем крепить эту конструкцию, не забываем о развесовке! По стандартам она должна быть в таком соотношении, где центр оси у прицепа всегда должен делить его на 60% длины спереди и 40% на заднюю часть, что бы центр массы всегда был смещён ближе к мотоблоку и на него была положительная нагрузка.

Крепятся рессоры через кронштейны, которые надо установить на основу кузова. Что б не мучиться, можно купить готовые, их цена не велика, а понадобится их всего 4 штуки, по 2 на каждую сторону.

Заключительные работы

Собственно сама основа готова, её только остаётся обшить, можно листами металла, дешёвым профнастилом или же деревом. Ну и не забываем про «водительское» место, практичнее всего сделать что-то наподобие скамейки или кресла сверху на ящике, что бы в багажник снизу можно было класть вещи и инструменты, а впереди площадка для ног.

В общем как видно дело это не сложное и при большом желании и свободном времени задача под силам большинству людей! Но если вам всё же нужен готовый прицеп для мотоблока и культиватора, то вы легко можете выбрать модели представленные в интернет-магазине Gardenshop выбрать необходимый, по доступной цене!

Узнаем как изготовить прицеп для мотоблока своими руками: инструкция

Что можно сделать своими руками из подручных материалов? Да практически все! Начиная с самой простой мебели, заканчивая движимым транспортом. И сегодня мы рассмотрим один из способов, благодаря которому можно сделать прицеп для мотоблока своими руками.

Что необходимо сделать в первую очередь?

На первом же этапе необходимо разработать чертеж, представить будущий вид и хотя бы приблизительные размеры прицепа. После этого нужно высчитать, сколько метров металлопроката вам необходимо приобрести для этой конструкции, в том числе и швеллера. Они послужат рамой для вашей сцепки. Так вы не только сэкономите деньги на приобретении, возможно, лишних уголков и саморезов, но и будете уверены в правильности своих действий. Потому что наугад может получиться все, что угодно, только не прицеп.

Сцепка для мотоблока и навесное оборудование

Сцепка для мотоблока: описание, особенности, эксплуатация, крепление. Навесное оборудование для…

Приступаем к работе

Итак, у нас есть подготовленные инструменты, чертеж и обязательно сварочный аппарат, потому что без него просто нельзя сделать самодельный прицеп к мотоблоку, ибо на саморезах такая конструкция долго не проедет. Для начала необходимо сделать раму. Это же и основа для прицепа, потому измерять и производить расчеты здесь нужно с высокой точностью. Погрешности при выпиливании и соединении швеллеров исключены. Прицеп для мотоблока своими руками можно сделать из труб прямоугольного сечения размером 60 на 30 миллиметров, которые послужат основой всей конструкции. Кроме этого, необходимо подготовить 2 стальных квадрата размером 25 на 25 миллиметров, которые будут выполнять роль траверсы. Все это нужно сварить вместе и закрепить для надежности конструкции 5-6 поперечинами. При этом траверса и поперечины должны образовывать небольшие выпуски относительно лонжеронов.

Адаптер к мотоблоку Нева: характеристики и отзывы

Адаптер к мотоблоку «Нева» может обладать пространством для грузов в виде кузова или тележки,…

К лицевой части данных краев привариваем еще пару продольных труб по сторонам, на которые далее будут установлены стойки. К последним необходимо приварить верхние обвязки. В качестве материала можно использовать все ту же 25-милиметровую трубу с поперечным сечением.

Особое внимание также уделите бортам. Помимо заднего, откидным желательно сделать 2 боковых, что существенно облегчит погрузку и выгрузку различных строительных материалов и сделает прицеп более универсальным, так как у вас появится возможность транспортировки негабаритных грузов. Металл бортов должен иметь толщину не более 0.8-10 миллиметров.

Это особо важный аспект при конструировании самодельного аппарата. Здесь в качестве колес и рессор можно использовать детали с какого-либо отечественного автомобиля, например «Жигуля» или «Москвича». Данные агрегаты соединяются с балкой сварочным аппаратом, а концы – с лонжеронами. На последние, кстати, необходимо установить ось серьги и кронштейна.

И последнее, что необходимо сделать, — это дышло. На данном этапе вопрос о том, как сделать прицеп для мотоблока своими руками, будет сопровождаться приваркой трубы 60х30 миллиметров к передним концам лонжеронов. При этом концы лучей нужно состыковать и приварить к корпусу тягово-сцепного механизма. Тем самым вы получите готовое 2-лучевое дышло.

Прогулочный трактор для загона — InfiniteEquipment

Паддок Машинери

Сэкономьте 15%

Сэкономьте 15%

Первоначальная цена

$3 879,00

Первоначальная цена

3879,00 долларов США

—
Изначальная цена

$3 879,00

Первоначальная цена

3879 долларов США.00

Текущая цена

3 299,00 долл. США

3 299,00 долл. США
—
$3 299,00

Текущая цена

$3 299,00

| /

Это лучший в Австралии моторизованный трактор от Paddock™. Используйте этот трактор для вспашки и обработки почвы на вашей товарной ферме, а также для улучшения качества почвы и повышения урожайности. Доступные с оригинальным бензиновым двигателем Briggs and Stratton или долговечным и экономичным дизельным двигателем, эти тракторы чрезвычайно эффективны и будут ежедневно использоваться для улучшения вашей сельскохозяйственной жизни.

Шагающий трактор Paddock™

• Самоходная с 3 передними и 2 задними передачами
• Дифференциал с ручной блокировкой позволяет выполнять более крутые повороты в ограниченном пространстве без потери сцепления с дорогой в сложных условиях
• Оригинальный бензиновый двигатель Briggs and Stratton или альтернативный дизельный двигатель
• Стандартный запуск с ключом и дублирование отдачи на всех моделях
• Механизм отбора мощности (ВОМ) позволяет управлять целым рядом навесных орудий
• Трансмиссия тяжелого трактора создает огромный крутящий момент
• Простота обслуживания и обслуживания с австралийской гарантией

Мотоблок Paddock™ — это универсальная машина, без которой вы раньше обходились. Он идеально подходит для небольших культур, товарных ферм и теплиц, где обычные тракторы не подходят. Чрезвычайно простой в использовании, мотоблок по-прежнему невероятно мощный и позволяет с легкостью выполнять трудоемкий ручной труд.

Шагоходный трактор представляет собой двигатель с воздушным охлаждением, непосредственно соединенный со специальной тракторной коробкой передач. Коробка передач предназначена для тяжелых условий эксплуатации и заполнена маслом с несколькими передними и задними передачами, что позволяет работать на разных скоростях. Выход отбора мощности (ВОМ) также оснащен системой быстрой сцепки, которая позволяет использовать ряд навесного оборудования. Коробка передач также оснащена дифференциалом с ручной блокировкой, который пользователь может выбрать, чтобы улучшить выходную мощность на ведущие колеса, или оставить разблокированным, чтобы агрегату было легче поворачивать в ограниченном пространстве или вокруг деревьев. Коробка передач трактора очень хорошо сконструирована и обеспечивает впечатляющий крутящий момент на самой низкой передаче, обеспечивая достаточную мощность для вспахивания твердой почвы.

Трактор можно сконфигурировать различными способами, чтобы оператор мог идти прямо позади или сбоку от обрабатываемой почвы. Органы управления также можно поворачивать на 180 градусов, чтобы трактор мог работать в обратном направлении. Некоторые навесные приспособления предназначены для такого обратного рабочего расположения, а продуманная конструкция позволяет быстро вносить изменения в настройку без использования каких-либо инструментов.

Роторный плуг

Роторный плуг подключается к ВОМ от трактора и используется для рыхления новых земель и переворачивания существующих садовых грядок. Он обеспечивает относительно прямолинейное, но очень эффективное разрушение почвы, поскольку он разбрасывает почву, а не обрабатывает ее, как роторный культиватор. Роторный плуг может проникать в почву на глубину 150-300 мм и отбрасывать взбалтываемую почву в сторону по мере движения агрегата. Эта насадка может быть полезна для создания приподнятых насыпей под овощные грядки и общего рыхления трудноуплотненных почв.

Роторный плуг также эффективен при обработке плодовых деревьев для разрушения почвы и улучшения дренажа почвы, где верхний слой зарос сорняками, травой или просто уплотнен.

Фиксированный плуг

Фиксированный плуг отличается низкой сложностью и не требует мощности ВОМ трактора. Вместо этого он использует мощность ведущих колес, чтобы тянуть заостренный V-образный плуг, чтобы взрыхлить почву, не переворачивая ее. Эта насадка полезна для посева новых культур в ряды и разрыхления уплотненной почвы. Типичная глубина проникновения составляет ~ 200 мм.

Роторный культиватор

Роторный культиватор, доступный в двух вариантах ширины, используется для обработки верхнего слоя почвы толщиной 100–150 мм, что способствует перемешиванию удобрений, аэрации почвы и общему дренажу воды. Высота регулируется с помощью регулировочного рычага. Румпель используется для улучшения качества почвы и повышения урожайности.

Роторный культиватор использует мощность вращающегося ВОМ трактора и преобразует эту мощность во вращение вперед пальцев культиватора.

Прицеп для мотоблока

Добавьте прицеп к вашему мотоблоку, чтобы упростить перевозку почвы, сельскохозяйственного оборудования и запасов. Прицеп предназначен для перевозки до 300 кг и является обязательным для большинства владельцев ферм. Небольшой ящик для хранения служит сиденьем, чтобы трактор мог подъехать к рабочей зоне. Прицеп не использует выход ВОМ от трактора и имеет ленивую конструкцию оси. Прицеп имеет функцию ручного опрокидывания, которая может помочь разгрузить припасы. Боковые и задние борта прицепа можно откинуть вниз, открывая плоскую платформу прицепа.

Двигатели мотоблока для загона

Мотоблок доступен с оригинальным бензиновым двигателем Briggs and Stratton или дизельным двигателем KAMA. Оба двигателя имеют воздушное охлаждение, чрезвычайно надежны и хорошо зарекомендовали себя во всем мире. Работа этих двигателей через редуктор гарантирует, что эти тракторы имеют достаточную мощность для выполнения сложных задач, с которыми они сталкиваются.

Как бензиновые, так и дизельные двигатели поставляются с двойным ручным/электрическим стартером и аккумулятором. Наличие вариантов двойного запуска дает пользователю максимальную гибкость, поскольку его мотоблок все еще можно легко запустить, даже если аккумулятор разрядился.

Качество сборки трактора

Эти тракторы имеют относительно простую конструкцию с небольшим количеством компонентов. Заводской двигатель напрямую соединен с мощной маслонаполненной коробкой передач небольшого трактора. С 3 передними и 2 задними передачами трактор может переключаться с высокой скорости ходьбы на более медленную с более высоким выходным крутящим моментом.

Узел руля сконструирован таким образом, что трактор можно использовать со смещением, поэтому оператору не нужно идти непосредственно за агрегатом, вытаптывая свежевспаханную почву. Барные работы имеют стальную конструкцию с окрашенной отделкой для обеспечения длительного срока службы. Элементы управления надежны и просты в навигации с базовым обучением и ознакомлением.

Выходной вал отбора мощности использует качественную быстросъемную конструкцию, что означает, что пользователи могут легко менять навесное оборудование. Один стопорный штифт удерживает навесное оборудование на тракторе и быстро втягивается, чтобы разорвать соединение.

Обработка почвы и вспашка имеют множество преимуществ, в том числе:

• Уменьшение уплотнения почвы
• Смешивание удобрений
• Увеличенный доступ растений к влаге, воздуху, удобрениям, продуктам питания
• Легкая посадка семян в глубину почвы
• Повышенная всхожесть семян
• Уменьшение количества сорняков

Шагающий трактор	Технические характеристики
Марка	Оборудование для загона™
Двигатель	SPWKTRACD — Дизель — KAMA186FE 10л.с. Двойная отдача + электрический стартер (аккумулятор в комплекте) SPWKTRACP — бензин — Briggs and Stratton 13 л.с. Дуэльная отдача + электрический стартер (аккумулятор в комплекте)
Коробка передач	Маслонаполненный, для тяжелых условий эксплуатации 3 передачи переднего хода 1,0/2,3/11,0 км/ч 2 передачи заднего хода 1,0/2,3 км/ч Блокировка дифференциала стандарт Выходная мощность ВОМ стандартная 990 об/мин
Сцепление	Подпружиненный конус типа
Быстросъемная сцепка ВОМ	Стандартное включение
Колеса	5. 00-10
Размеры	Ширина 550 мм Длина ~1000 мм Высота ~1000 мм
Масса	~128 кг для дизельной модели ~105 кг для бензиновой модели
Гарантия	1 год

ПРИМЕЧАНИЕ:

Двигатель и редуктор хранятся и транспортируются с достаточным количеством масла, чтобы обеспечить смазку агрегата, и перед эксплуатацией необходимо добавить дополнительное масло. Для удобства транспортировки требуется некоторая сборка.

ИНФОРМАЦИЯ О ДОСТАВКЕ:

Этот товар может быть отправлен по всей стране. Этот товар имеет вес в упаковке более 100 кг. Мы советуем связаться с нами для расчета стоимости перевозки до вашего местоположения. Вилочный погрузчик потребуется в месте нахождения получателя для разгрузки, в противном случае нам нужно будет указать цену на бортовой погрузчик для доставки.

Количество

Поделись этим:

Mowing Sulky — BCS America

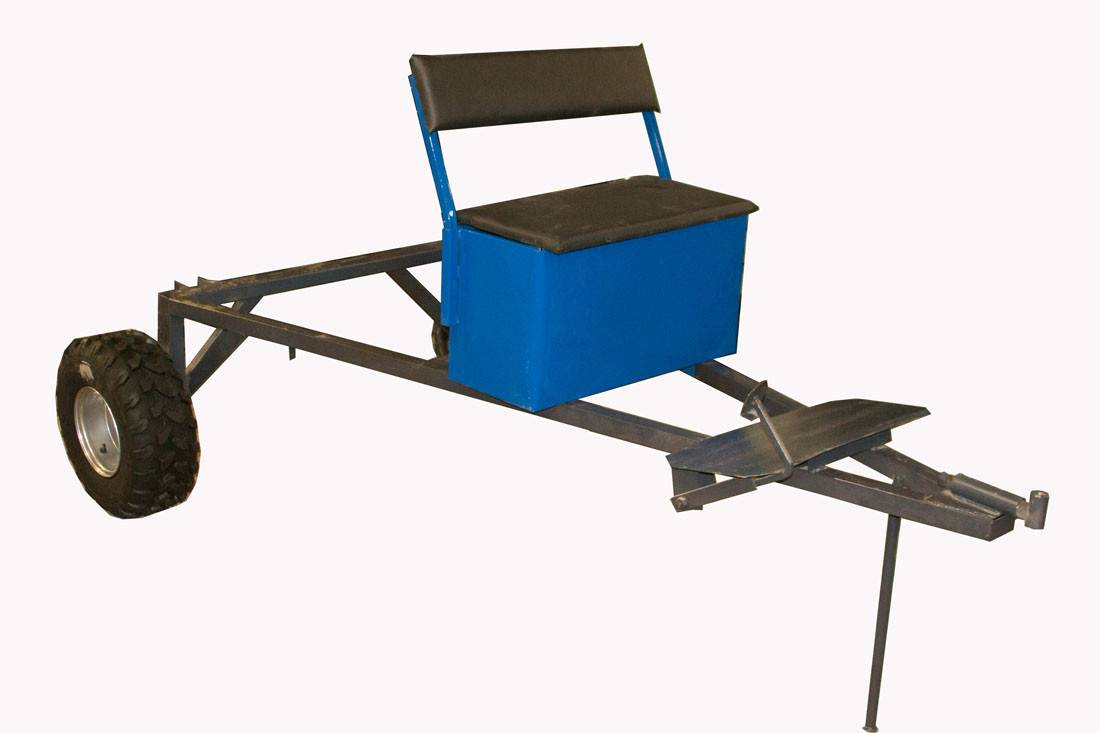

Mowing Sulky крепится к колесам трактора.

Косилка Sulky превращает BCS с мотоблоком в самоходную косилку.

Косилку Sulky также можно использовать при работе с другим передним навесным оборудованием, таким как Power Sweeper.

Косилка Sulky

Превратите мотоблок BCS в самоходную косилку.

Перейти к обзору

• 1129 $

1 129,00 $ — Косилка Sulky

Количество

Build My BCS > Артикул (только для тестирования): Пожалуйста, выберите один 92190569

»

Мне нравится мой BCS 853! Все дело в правильном инструменте для работы. И большая машина, и маленькая машина имеют свое место, и вместе они очень хорошо дополняют друг друга!

Брайан | Вашингтон

[ПОДРОБНЕЕ]

В корзину

Посмотреть корзину

ХАРАКТЕРИСТИКИ

• Двухколесная рама с сиденьем.
• Только для использования во время работы фронтальных косилок и подметальных машин.
• Рекомендуется рулевой тормоз (модели 749, 750, 779, 852/853).
• Рама Sulky легко снимается/подсоединяется к фланцам, которые крепятся к колесам трактора.
• Ширина колесной базы Sulky 30 дюймов

ОБЩИЕ СВЕДЕНИЯ

Косилка BCS Sulky (также называемая «рабочей дулкой») разработана таким образом, чтобы владельцы могли ездить, пока косят! Рекомендуется для моделей профессиональной серии с дифференциальным приводом, косилки sulky 9.
