как разобрать лампу, виды поломок

На чтение 9 мин Просмотров 4.4к. Опубликовано 01.11.2020
Обновлено 29.08.2021

Содержание

1. Прежде чем приступать к ремонту
2. Что делать, если светильник не включается
3. Проверка и ремонт патрона
4. Проверка выключателя
5. Разрыв контакта в проводке
6. Простейшая электрическая схема
7. Как разобрать настольную лампу

Оригинальное дизайнерское решение настольного светильника зачастую определяет его цену и популярность на рынке. Всем хочется, чтобы выбранное изделие служило безотказно и долго. Однако техника есть техника, рано или поздно могут случиться поломки и приходится думать, как починить лампу.

В таких случаях не обязательно нести светильник в мастерскую. Если есть хотя бы школьные понятия об электротехнике и умение держать в руках отвертку с пассатижами, большинство неисправностей можно выявить и починить самостоятельно в домашних условиях. Как это сделать — расскажем в статье.

Прежде чем приступать к ремонту

Если настольная лампа сломалась – первым делом нужно отключить ее от электропитания, вынуть штепсель из розетки. Все ремонтные работы, включая осмотр, проводить нужно на полностью отсоединенной от электросети лампе. Ведь в случае пробоя изоляции оголенные провода могут контачить с металлическими элементами корпуса светильника, и т при касании вы получите удар током.

Не следует прикасаться сразу после отключения лампы к ее металлическим частям, это небезопасно. Конденсаторы сохраняют некоторое время статический заряд, и при нарушении изоляции под напряжением может оказаться корпус изделия. Нужно дождаться разряжения конденсаторов! Отсутствие тока на выключенном светильнике проверяется вольтметром, и лишь после этого можно приступать к ремонту.

Типовая конструкция настольного светильника.

Если в светильнике используется лампа накаливания, важно помнить – при работе она разогревается и может нагревать близлежащие элементы, в том числе металлический абажур. Дождитесь остывания лампы во избежание ожогов при касании.

По этой причине в настольных лампах не используются лампочки более 60 Вт мощности.

Следует осторожно обращаться с лампочкой при ее выкручивании, она может треснуть в руках. Не нужно чересчур туго закручивать лампочку в патрон – выкрутить ее после длительной эксплуатации в режиме высоких температур будет непросто, зачастую это заканчивается поломкой патрона.

Читайте также: Как в домашних условиях отремонтировать светодиодную лампочку

Что делать, если светильник не включается

Бывает, что светильник перестал включаться. Или новая лампочка не горит. Причины в основном следующие:

• неисправна сама лампочка;
• отсутствует контакт в патроне;
• неисправный выключатель;
• разрыв контакта в проводах.

Сначала нужно проверить на работоспособность новую лампочку. Проще всего вкрутить ее в другой светильник, о котором известно точно, что он работает. Если и там она не горит – причина в лампочке.

Если лампа в порядке, нужно проверить целостность электропроводки и наличие тока на входных и выходных контактах всех элементов светильника от розетки до лампочки. Согласно технических условий все настольные лампы на 220 В в целях безопасности должны быть оснащены выключателями. Напрямую включать их в розетку запрещено. Таким образом, проверяем проводимость соединений поочередно на штепселе, выключателе и патроне.

Специалисты такую операцию называют «прозвонкой» системы и при поиске поломки делают ее в обратном порядке – от лампочки до штепселя. Используют для этого электротестер – прибор для определения напряжения в сети.

Тестирование проводки с помощью мультиметра.

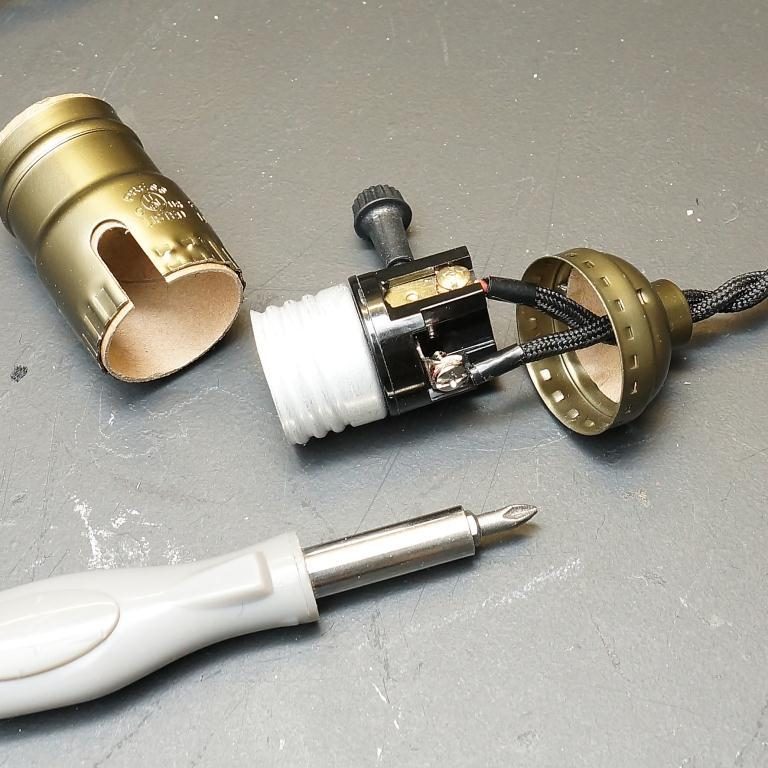

Проверка и ремонт патрона

Прозваниваем контакты патрона. Если ток на них есть, а лампочка не горит, дело в патроне. Зачастую бывает, что качественный ремонт настольного светильника ограничивается зачисткой контактов патрона мелкозернистой шкуркой.

Может быть, что центральный или боковой патронные контакты просели и не контачат с лампочкой, не касаются ее цоколя. Тогда их нужно подогнуть отверткой. Если контакты обгорели, обломились или покрыты коррозией – придется заменить патрон. Его нужно заменить и при повреждении металлической резьбы или замыкании ее на корпус.

Проверка выключателя

Если патрон исправен, тестируем контакты выключателя. Его можно прозвонить и без разборки – через подсоединенные к нему провода. Если на входе есть напряжение, а на выходе нет, значит, есть разрыв в цепи внутри корпуса выключателя.

Выключатели бывают кнопочные и клавишные, встроенные в проводку или в корпус, но всегда деликатной и тонкой конструкции. Зачастую бывает непросто их разобрать, а еще сложнее устранить неисправность, поэтому совет: при поломке лучше заменить его на новый.

Разрыв контакта в проводке

Настольная лампа может перестать включаться в случае разрывов и переломов в проводах, которые часто сопровождаются коротким замыканием. Иногда провод обламывается на креплениях клеммника у основания вилки, выключателя или патрона. Лампочка тогда или совсем гаснет или беспорядочно мигает. Провод на разрыве может искрить, слышится потрескивание.

Место повреждения ищут путем визуального осмотра и ощупывания провода по всей длине. Починить электропровод несложно – нужно тщательно зачистить, соединить пайкой и заизолировать разорванные концы.

Но все же лучше просто заменить поврежденный участок. Однако следует помнить правило – если приходится менять гибкий шнур электропитания, то только на однородный и с таким же или большим сечением. В противном случае возможен перегрев и воспламенение шнура.

Если нужно отремонтировать светильник на прищепке, следует особо внимательно исследовать целостность проводки и всех элементов прибора. Со временем крепление светильника ослабевает, бывает что он падает и повреждается.

Простейшая электрическая схема

Чтобы ремонтировать осветительные приборы, необходимо знать хотя бы общие принципы построения электрических схем. Современные светильники оснащены множеством дополнительных электронных механизмов и обладают разнообразными функциональными возможностями. Однако принцип подключения осветительного прибора (лампочки) практически всегда остается неизменным.

Простейшая электросхема светильника.

На рисунке показаны схемы светильников разных типов с несколькими источниками света, однако они характерны и для настольных ламп.

Важное свойство, особенно для настольных моделей — возможность регулировки яркости и интенсивности освещения. Именно такие приборы имеют повсеместное применение для учащихся, творческих работников и в электронной промышленности на сборке мелких деталей и точных механизмов. В таких моделях электрические схемы несколько сложнее и включают дополнительные элементы для регулировки освещения.

Схема регулятора яркости, где S2, S3, S4 – ступенчатые регуляторы.

Читайте также

Как сделать ремонт драйверов светодиодных ламп

Как разобрать настольную лампу

Алгоритм действий при разборке настольного светильника:

1. Вынимаем вилку прибора из розетки.
2. Выкручиваем лампочку.
3. Снимаем абажур. Для этого сдвигаем гофрированный кожух стойки лампы. Под ним есть винты крепления абажура, выкручиваем их.
4. Извлекаем патрон.

Поврежденные провода и клеммы.

Проверяем работу и производим ремонт элементов светильника – патрона, выключателя и проводов, как описано выше.

Иногда не удается вывернуть лампочку из патрона. Это бывает, когда проржавел цоколь и накрепко засел в резьбовом соединении патрона или центральный контакт спаялся с цоколем. Нужно обернуть лампочку толстой тряпкой и попытаться выкрутить. Зачастую колба лопается, оставляя цоколь в патроне. Его легко выкрутить, зацепив за края плоскогубцами.

Читайте также

Как самостоятельно отремонтировать LED светильник

Электропровода могут крепиться к контактам патрона зажимами или пайкой. В первом случае при ремонте зачищенные концы проводов вставляют в зажимы и осторожно затягивают. Если провода были припаяны к патрону, то в случае ремонта такой патрон лучше заменить на модель с винтовыми зажимами.

Соединение проводов.

Соединять провода можно скручиванием косичкой, но лучше использовать пайку. Места соединений необходимо заизолировать. Далее аккуратно укладываем провода на свои места и собираем светильник.

Как отремонтировать настольную лампу самому — Спроси Как

Евгений
7 февраля, 2014
Домашнее хозяйство , Мелкий ремонт
10 комментариев
5366 Просмотров

Наверное, многим знакома ситуация: сломалась настольная лампа, уже и лампочку поменяли, и в другую розетку подключали — ничего не помогает.

Процентов 90%, что причина поломки — обгоревшие провода возле патрона. Происходит это из-за того, что часто вставляют лампочку большей, нерассчитанной мощности.

Важно:

Если у вас именно этот случай, будьте осторожны, не прикасайтесь к металлическим частям, они могут быть под напряжением из-за того что обгоревший провод может дотронуться до абажура.

Весь процесс займёт у вас не больше часа, при условии, что руки растут откуда надо все принадлежности у вас уже имеются. При этом дешёвая аналогичная настольная лампа стоит в среднем 300-500р. Поэтому подумайте лишний раз, стоит ли вам её ремонтировать.

Ну а если вы всё-таки решились на ремонт, внимательно читайте дальше.

Что понадобиться для ремонта настольной лампы

Примечание:

На материалы указана средняя цена на рынке в момент написания статьи. Всё необходимое можно купить в любом магазине электротоваров.

Материалы:

• двухжильный кабель длинной около 0,5 м, сечением не менее 2,5 м?. Метр хорошего двухжильного кабеля стоит не дороже 50р.
• керамический патрон – 10р.
• изолента – 10р.
• термостойкая изоляция – 10р.

Инструмент:

• отвёртки
• нож
• пассатижи (с кусачками)

Как я ремонтировал свою настольную лампу

У меня имеется вот такой вот симпатичный образец китайской зелёной настольной лампы, самостоятельно украшенной зверушками. 🙂

Первым делом нужно добраться до патрона. Откручиваем крепление абажура.

И вытаскиваем патрон.

Как видите, провода из-за сильного нагрева обгорели и оборвались, изоляция стала жёсткой и полопалась.

Если вы разобрали светильник, а провода целые, значит причина, скорее всего, в выключателе, проверьте мультиметром или «контрольной отвёрткой» наличие напряжения в цепи до и после выключателя. Если напряжения нет после выключателя, а до него есть — значит нужно заменить его. Можно без проблем купить аналогичный выключатель в любом магазине электротоваров. Если же напряжения нет и до выключателя – значит остаётся только вилка и питающий провод. Если вилка разборная, можно проверить на обрыв провода. Если нет – меняем всё вместе с кабелем.

Важно:

Перед отсоединением проводов запомните или запишите какой куда нужно будет подсоединить в дальнейшем. Проводов там немного, схема простейшая, думаю, не возникнет никаких проблем.

К сожалению, мой патрон оказался без зажимов для провода. Чтобы не паять, я решил заменить патрон. Имеющиеся провода тоже уже не сгодятся, меняем на свои, желательно с более толстой изоляцией. Только не перестарайтесь, толстые провода могут не пролезть в металлическую гофру-стержень. Вообще перед подсоединением их к патрону, рекомендую проверить это. На провода в месте подсоединения к патрону необходимо одеть термоизоляцию, чтобы избежать сильного перегрева.

Важно:

Очень аккуратно, c небольшим усилием, затягивайте болтики на патроне. Чуть перетянул, и клемма лопнет! Естественно провод будет болтаться и снова обгорит. Можно даже на всякий случай купить запасной патрон, так как клеммы ну очень слабые. Других патронов в своём городе не нашёл, возможно у вас дела обстоят лучше.

Чтобы провода легче пролезли в гофру, смотайте изолентой кончики.

Так как нагрузка лампочки не сильно большая (на абажуре написано: «максимум 60Вт»), то можно просто скрутить провода, хорошенько обмотав их изолентой.

Если есть паяльник, можно и припаять, лишним не будет, или купить специальные соединительные клеммы. Как альтернатива можно использовать отличное самодельное соединение проводов с помощью медной трубки. Не забываем как следует обмотать изолентой места соединения проводов.

Укладываем провода на место.

Проследите, по возможности, чтобы провода не прислонялись к патрону внутри абажура.

Ну вот и всё, наша настольная лампа снова работает!

Не используйте лампочки больше 60Вт, иначе провода снова сгорят. Это же ведь настольная, а не прожекторная лампа! Ну а если лампочки в 60Вт как не крути не хватает по яркости, используйте в этом случае газонаполненную (кстати, говорят, эти лампы вредные и выделяют ядовитый газ) или ещё лучше светодиодную лампу. Такие лампы меньше греются, поэтому можно смело использовать любой яркости, они не повредят провода, к тому же можно сэкономить электроэнергию.

Яркого света, друзья! 🙂

как разобрать светильник, виды поломок

1. Перед началом ремонта

2. Что делать если не включается светильник

2.1. Проверка и ремонт розетки

2.2. Проверка выключателя освещения

2.3. Обрыв контакта в проводке

3. Простая схема подключения

4. Как разобрать настольную лампу

Оригинальное конструктивное решение настольной лампы часто определяет ее цену и популярность на рынке. Каждому хочется, чтобы выбранный товар служил надежно и долго. Однако техника есть технология, рано или поздно может произойти поломка и придется думать, как починить лампу.

В таких случаях нет необходимости нести лампу в мастерскую. При наличии хотя бы школьного понятия по электротехнике и умения держать отвертку пассатижами, большинство неисправностей можно выявить и устранить самостоятельно в домашних условиях. В этой статье мы расскажем вам, как это сделать.

Прежде чем приступать к ремонту

Если настольная лампа сломалась — первое, что нужно сделать, это отключить ее от источника питания, вынуть вилку из розетки. Все ремонтные работы, включая осмотр, следует производить на полностью отключенной от сети лампе. Ведь в случае пробоя изоляции оголенные провода могут соприкоснуться с металлическими элементами корпуса светильника, и при прикосновении к ним вы получите удар током.

Не прикасайтесь к металлическим частям лампы сразу после ее отключения, это небезопасно. Конденсаторы некоторое время сохраняют статический заряд, и при нарушении изоляции корпус изделия может оказаться под напряжением. Необходимо дождаться разрядки конденсаторов! Проверить отсутствие тока на выключенной лампе вольтметром, и только после этого можно приступать к ремонту.

Типовая конструкция настольной лампы.

Если вы используете в своем светильнике лампу накаливания, важно помнить, что во время работы она нагревается и может нагревать близлежащие элементы, в том числе металлический абажур. Подождите, пока лампа остынет, чтобы предотвратить ее прикосновение к ожогам.

По этой причине в настольных лампах не используются лампы мощностью более 60 Вт.

Аккуратно обращайтесь с лампой, выкручивая ее, она может треснуть в ваших руках. Не следует слишком туго вкручивать лампочку в цоколь — выкрутить ее после длительного использования в условиях высоких температур будет сложно, часто это заканчивается поломкой цоколя.

Читайте также: Как отремонтировать светодиодную лампочку в домашних условиях

Что делать, если лампа не включается

Бывает такое, что лампа перестала включаться. Или новая лампочка не горит. Причины в основном следующие:

• Неисправна сама лампа;
• Нет контакта в розетке;
• Неисправный выключатель;
• Обрыв контакта в проводах.

Первое, что нужно сделать Проверить правильность работы новой лампы. Проще всего вкрутить его в другую лампу, о которой вы точно знаете, что она работает. Если и там не работает, то причина в лампочке.

Если светильник исправен, необходимо проверить целостность электропроводки и наличие тока на входных и выходных контактах всех элементов светильника от цоколя до колбы. Согласно спецификации, все настольные лампы на 220 В должны быть оборудованы выключателями из соображений безопасности. Запрещается включать их напрямую в розетку. Итак, проверьте проводимость соединений по очереди на вилке, выключателе и розетке.

Эту операцию специалисты называют «проверкой» системы и при поиске поломки делают ее в обратном порядке — от лампочки к вилке. Используйте для этого электротестер – прибор для определения напряжения в сети.

Проверка проводки мультиметром.

Проверка и ремонт розетки

Тестируем контакты картриджа. Если на них есть ток, но лампочка не горит, проблема в розетке. Часто бывает так, что качественный ремонт настольной лампы ограничивается зачисткой контактов патрона мелкозернистой наждачной бумагой.

Возможно, центральные или боковые контакты гнезда провисли и не касаются лампочки, не касаются ее цоколя. Затем их нужно отогнуть отверткой. Если контакты обгорели, откололись или подверглись коррозии, придется заменить розетку. Его также необходимо заменить, если металлические нити повреждены или закорочены на корпус.

Видео: Все в розетке!

Проверка выключателя

Если розетка в порядке, проверьте контакты выключателя. Его можно проверить и без разборки — с подключенными к нему проводами. Если на входе есть напряжение, а на выходе нет, значит, в цепи внутри корпуса выключателя произошел обрыв.

Выключатели бывают кнопочные и кнопочные, встроенные в проводку или в корпус, но всегда тонкой и деликатной конструкции. Разобрать их зачастую сложно, а устранить неисправность еще сложнее, поэтому совет: если сломается, то лучше заменить на новый.

Рекомендуем к просмотру: Как грамотно подключить выключатель.

Обрыв контакта в проводке

Настольная лампа может перестать включаться при обрывах и переломах проводов, которые часто сопровождаются коротким замыканием. Иногда обрывается провод в местах крепления клеммной колодки у основания вилки, выключателя или розетки. Затем лампочка либо полностью гаснет, либо хаотично мигает. Провод может искрить при обрыве и слышен треск.

Найдите место повреждения, визуально осмотрев и нащупав провод по всей длине. Починить провод несложно — нужно аккуратно зачистить, пропаять и заизолировать оборванные концы.

Но лучше просто заменить поврежденный участок. Однако следует помнить правило – если вам предстоит замена гибкого сетевого шнура, то только на равномерный и с таким же или большим сечением. В противном случае возможен перегрев и возгорание шнура.

Полезно прочитать: Ремонт настольных ламп

При необходимости ремонта прищепочного светильника следует с особой тщательностью осмотреть целостность проводки и всех элементов прибора. Со временем крепление светильника расшатывается, бывает, что он падает и повреждается.

Простейшая электрическая схема

Для ремонта осветительных приборов необходимо знать хотя бы общие принципы построения электрических цепей. Современные светильники оснащены множеством дополнительных электронных механизмов и обладают разнообразным функционалом. Однако принцип подключения осветительного прибора (лампочки) практически всегда остается одним и тем же.

Простейшая принципиальная схема светильника.

На рисунке приведены схемы различных типов светильников с несколькими источниками света, но они характерны и для настольных ламп.

Важная особенность, особенно для настольных моделей — возможность регулировки яркости и интенсивности света. Именно такие приспособления получили широкое применение у студентов, творческих работников и в электронной промышленности при сборке мелких деталей и точных механизмов. В таких моделях схема несколько сложнее и включает дополнительные элементы для регулировки света.

Схема диммерного регулятора, где S2, S3, S4 — ступенчатые регуляторы.

Читайте также

Как отремонтировать драйверы светодиодных ламп

Как разобрать настольную лампу

Алгоритм действий при разборке настольной лампы:

9004 5 Выньте вилку устройства из розетки.
1. Вывинтить лампочку.
2. Снимите абажур. Для этого сдвиньте гофрированный кожух подставки светильника. Под ним есть винты крепления абажура, откручиваем их.
3. Снимите розетку.

Поврежденные провода и клеммы.

Проверяем работу и ремонтируем элементы светильника — розетку, выключатель и провода, как описано выше.

Иногда невозможно выкрутить лампочку из патрона. Это происходит, когда основание корродировано и прочно заело в гнезде резьбового соединения или припаянном к основанию центральном контакте. Вам нужно обернуть толстую тряпку вокруг лампочки и попытаться выкрутить ее. Часто лампочка разбивается, оставляя цоколь в патроне. Его можно легко открутить, зацепив края плоскогубцами.

Читайте также

Как самостоятельно отремонтировать светодиодный светильник

Электрические провода можно прикрепить к контактам розетки с помощью хомутов или пайки. В первом случае ремонта зачищенные концы проводов вставляются в зажимы и тщательно затягиваются. Если провода были впаяны в розетку, то на случай ремонта такую ​​розетку лучше заменить на модель с винтовыми зажимами.

Соединение проводов.

Соединить провода можно скруткой косичкой, но лучше использовать пайку. Стыки должны быть изолированы. Затем вы аккуратно укладываете провода на свои места и собираете лампу.

Разборка переносных светильников — iFixit

Автор: Brenden
(и 3 других участника)

Опубликовано: 24 ноября 2014 г.

• Избранное: 12
• просмотров: 1.5k

Автор: Бренден
(и 3 других участника)

Опубликовано: 24 ноября 2014 г.

• Избранное: 12
• просмотров: 1.5k

Разборка

Эта разборка не руководство по ремонту. Чтобы отремонтировать настольную лампу, воспользуйтесь нашим руководством по обслуживанию.
