Как правильно подключить вытяжку на кухне

Как известно, вытяжки для кухни бывают классическими и рециркуляционными. Первая отводит воздух в вентиляционную шахту или прямо на улицу.

Рециркуляционная просто гоняет его через себя, задерживая жир. Она в своей конструкции имеет фильтры для очистки воздуха от запаха.

Основные вопросы и проблемы возникают при установке и подключении именно классического варианта. Его и рассмотрим максимально подробно.

Для начала, кратко перечислим основные ошибки, которые вас подстерегают на этом пути. Далее приведем пути их решения и наиболее популярные способы монтажа.

Ошибки при установке кухонной вытяжки

1 Глухое подключение воздуховода к естественной вентиляциии — самая распространенная ошибка.

Кое-кто конечно и оставляет решеточку для естественного движения воздуха, но умудряется при этом все равно ее перекрыть самим воздуховодом.

2 Присоединение слишком маленького диаметра воздуховода через переходник, к мощной вытяжке с большим выходным фланцем.

Рекомендуемые размеры для круглых воздуховодов — d=125мм. Для прямоугольных — 204*60мм.

3 Вывод воздуховода на улицу через самодельное отверстие в стене.

В большинстве случаев, это запрещено правилами. Далее по тексту будут приведены конкретные пункты.

Можете конечно проложить по фасаду отдельный короб прямиком до крыши. Но оно того стоит? Хотя в ресторанах и кафе, расположенных на первых этажах многоэтажек, такое решение широко применяется.

Кстати, запрет на вывод воздуха на улицу через стенку не относится к частным домам, а только к многоэтажкам.

4 Сложная геометрия трассы с большим количеством переходов и искривлений.

В первую очередь это скажется на шуме. Хотя конечно сами повороты не есть наибольшее зло. И без них порой не обойтись.

Опасны именно повороты, идущие один за другим, без разгонных участков.

5 Подключение слишком мощной вытяжки (например на 1000 м3/ч), к стандартному вентканалу, который способен пропустить около 300 м3/ч.

Запомните, что производительности в 200-300 м3/ч бывает вполне достаточно для качественного удаления всех запахов, с минимальной нагрузкой на вентиляцию дома.

6 Установка вытяжки на неправильной высоте.

Высота установки напрямую зависит от того, какая у вас плита — газовая или варочная индукционная.

7 Сборка пластикового вентканала без хорошего уплотнения, либо стыковка деталей на суперклей.

Поверьте, иногда эту конструкцию приходится разбирать.

8 Верхнее, а не нижнее расположение щелей в декоративной решетке в одной рамке с воздуховодом.

Почему это ошибка, а когда так делать все таки можно, говорится далее.

9 Отсутствие отдельной розетки в верхней части стены под вытяжку.

Как следствие, подключение ее как попало, через переноски и удлинители. Не забывайте, что в конечном итоге это все таки не переносной прибор, типа вентилятора, обогревателя или мобильного кондиционера.

А значит проводку под него нужно делать стационарную и с умом.

10 Неправильная установка обратного клапана.

Врезать и устанавливать его нужно с соблюдением соответствующих углов и наклонов. Иначе работать он будет через раз.

Вообще монтаж вытяжки можно разбить на два основных этапа. Во-первых, это ее подключение к электричеству. Второе — устройство воздуховода и все что с этим связано.

Давайте рассмотрим отдельно каждый из них.

Подключение вытяжки к электричеству

Данный этап является наиболее простым. Очень хорошо, когда вы изначально планируя свою кухню, грамотно заложили расположение всех розеток и электроточек.

Как при этом также не наделать кучу элементарных ошибок и соблюсти все расстояния, можете ознакомиться в отдельной статье.

Если же у вас не оказалось свободной розетки для вытяжки, придется ее смонтировать. Для этого вам понадобятся следующие материалы:

• кабель трехжильный ВВГнгLs 3*2,5мм2

В домашней проводке применяйте кабель именно данной марки (с индексом Ls).

• обычная розетка на ток 16А с заземляющими контактами

Сама по себе вытяжка, в отличие от других кухонных приборов, является маломощным аппаратом. Соответственно тянуть отдельную проводку под нее непосредственно от щитовой, вовсе не обязательно.

Чего не скажешь про варочную панель или посудомоечную машину.

Получается, что подключать данный агрегат можно от общей розеточной группы с ближайшей распредкоробки.

Тяните от распредкоробки штробу или кабель канал к месту будущей розетке и монтируете подрозетник.

Данная розетка располагается сверху, практически под потолком, чуть выше или сбоку от самой вытяжки. Выбор конкретного места будет зависеть от длины шнура и требования минимальной высоты установки вытяжного агрегата над плитой.

Зачастую приходится вырезать в ближайшем кухонном шкафчике отверстие под это дело.

Далее снимаете изоляцию с кабеля, маркируете жилы и соединяете их между собой в распредкоробке.

Все что остается — это правильно подключить розетку.

Проводка под кухонный агрегат у вас готова. Переходим к воздуховоду.

Неправильное подключение воздуховода вытяжки к вентиляции

Основная проблема при монтаже заключается в том, чтобы грамотно выполнить подключение воздуховода и при этом не нарушить естественную вентиляцию в квартире.

Кое-кто из умельцев вообще советует вывести все это дело на улицу, через ближайшую стену. Однако по СНиПу так делать запрещено.

Там четко оговаривается, что подобное отверстие нельзя размещать ближе 8м от соседнего окна. Так как это окно считается устройством подачи наружного воздуха.

Вот, ознакомьтесь с пунктами свода правил СП54 и СП60.

То есть, просверлите здоровую дырень в стене, потратите кучу нервов и денег, а сосед на вас пожалуется, и вы будете ОБЯЗАНЫ все это заделывать.

Как же происходит подключение у большинства потребителей? Берется обычная гофра, насаживается на выход, растягивается и приделывается к фланцу, который привинчивают к дыре вентиляции.

На этом все. Просто, дешево и неправильно. Какие недостатки у данного способа? Во-первых шум.

При прохождении воздуха через такую ребристую гофру, она издает крайне неприятные звуки.

Но самое главное, когда аппарат у вас отключен и не работает, естественная вентиляция вынуждена протягивать воздух из квартиры сквозь вытяжку. Мало того, что у вас короб может быть забит, так и летом тяги порой вообще не наблюдается (из-за одинаковой температуры дома и на улице).

Более того, на пути воздуха вы фактически ставите замасленную сетку, мотор, турбину и т.п. А еще, всас воздуха будет происходить не на уровне потолка, а на уровне середины кухни.

Хотя забор всех запахов продуктов жизнедеятельности, как раз таки и должен осуществляться с максимальной высоты.

Вполне понятно, что никакой тяги в этом случае не будет. То есть, вы своими собственными руками, лишаете себя естественной вентиляции.

Это грозит возникновением грибка, повышенной влажностью. В межсезонье у вас элементарно начнут разбухать и плохо закрываться двери.

А еще появится дефицит кислорода и постоянно плохое самочувствие. Кто-то при этом ударяется в мистику и начинает думать, что на них навели порчу или квартира с плохой энергетикой, а на самом деле, вон оно что — неправильная вентиляция!

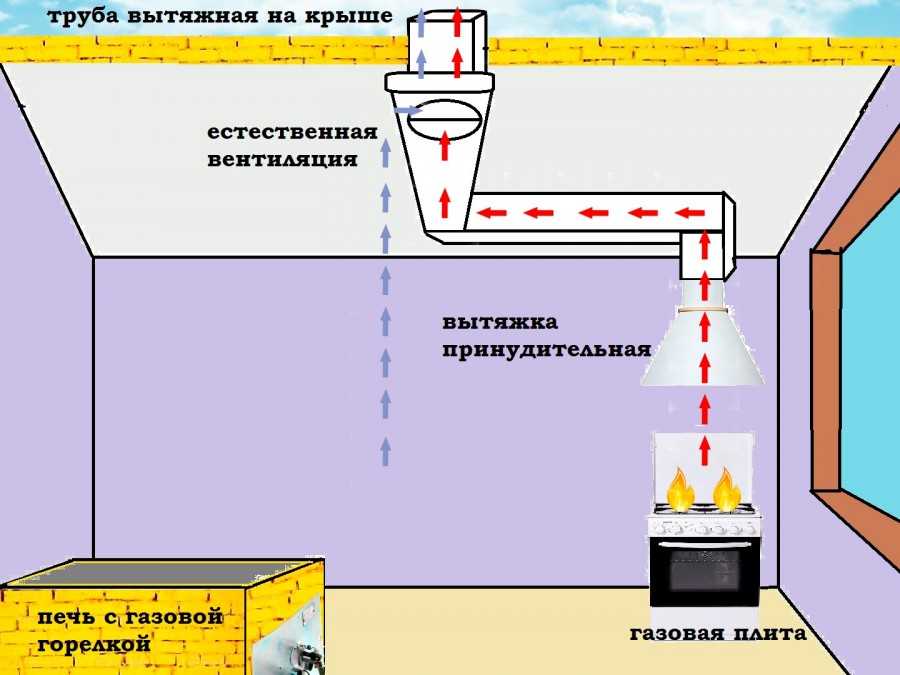

Изначально в советское время, проектируя наши многоэтажные дома, инженеры рассчитывали, что воздух в квартиру будет поступать в том числе из-за неплотностей в деревянных окнах.

Однако с установкой пластиковых окон и герметичных дверей, мы тем самым перекрыли этот канал свежего воздуха в доме. Закроете еще и вентиляцию и будете жить как в подводной лодке.

Для исправления ситуации в подобных случаях рекомендуется ставить приточный клапан на пластиковое окно.

Вместо закупоривания, можно сделать все более грамотно. Какие альтернативные варианты для этого применяются?

Воздуховод от вытяжки и решетка с обратным клапаном

Первый — вместо гофры берется пластиковая труба (к примеру d-125мм), и через одно или несколько колен выводится в дырку вентканала. При этом в самом отверстии под потолком делается некое разделение.

Сверху монтируется заход под трубу, а снизу через решеточку с клапаном оставляется небольшой прямоугольник для естественного притока.

Причем решетка должна быть именно снизу, а не сверху. В противном случае воздушный поток от вытяжки, будет задувать вверх и поднимать, так называемый обратный клапан.

Хотя конечно, если у вас более совершенная конструкция клапана — круг или прямоугольник со смещенной осью, а не простые полосочки полиэтилена, либо присутствует цельная перегородка, то смело можете ставить как хотите — сверху, сбоку, снизу.

Однако по факту, вся эта конструкция, зачастую работает не так как задумывалось. При включении вытяжного агрегата и создании давления, малая часть пыли все равно просачивается сквозь щели, микроотверстия, после чего, благополучно попадает к вам на кухню на обеденный стол.

Никакие обратные клапана на 100% не спасают. Основная масса воздуха конечно выходит наружу, но постепенное образование пыли внутри квартиры это факт.

Да и при выключении вытяжки из-за уменьшения диаметра первоначального отверстия, естественная вентиляция через узенькие решеточки будет в разы хуже.

Можно сделать все гораздо лучше.

Правильное подключение воздуховода к системе вентиляции

Для этого вам понадобятся:

• пластиковый воздуховод

• обратный клапан со смещенной осью

• тройник разветвитель

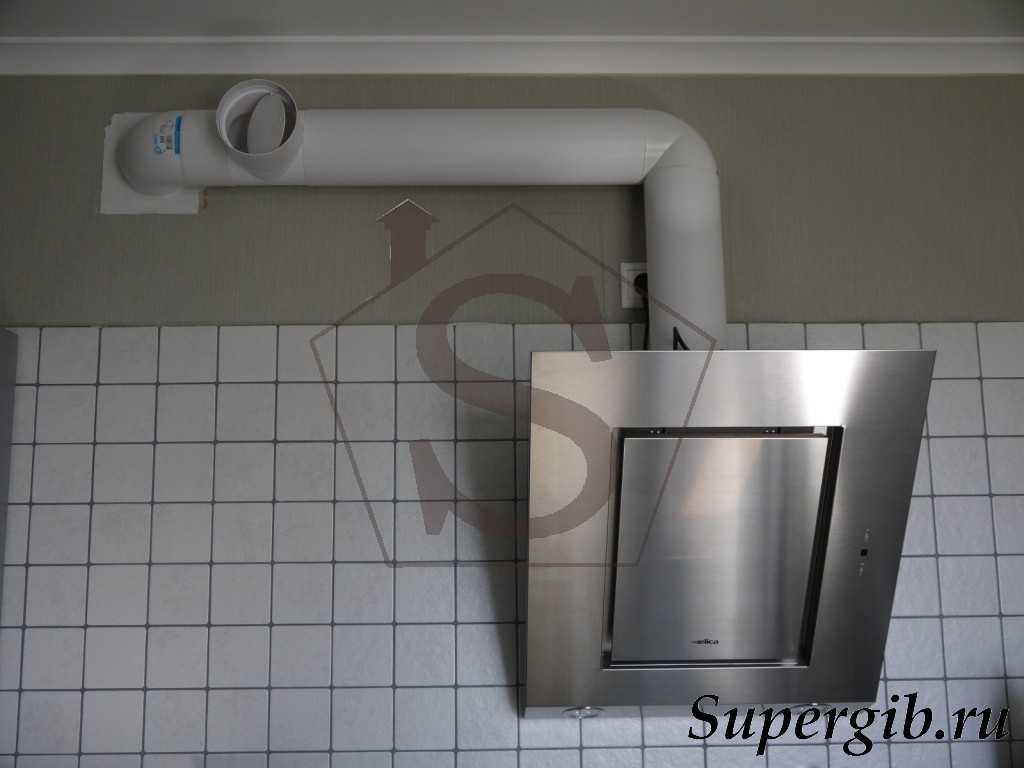

В конечном итоге у вас должна получиться примерно вот такая конструкция.

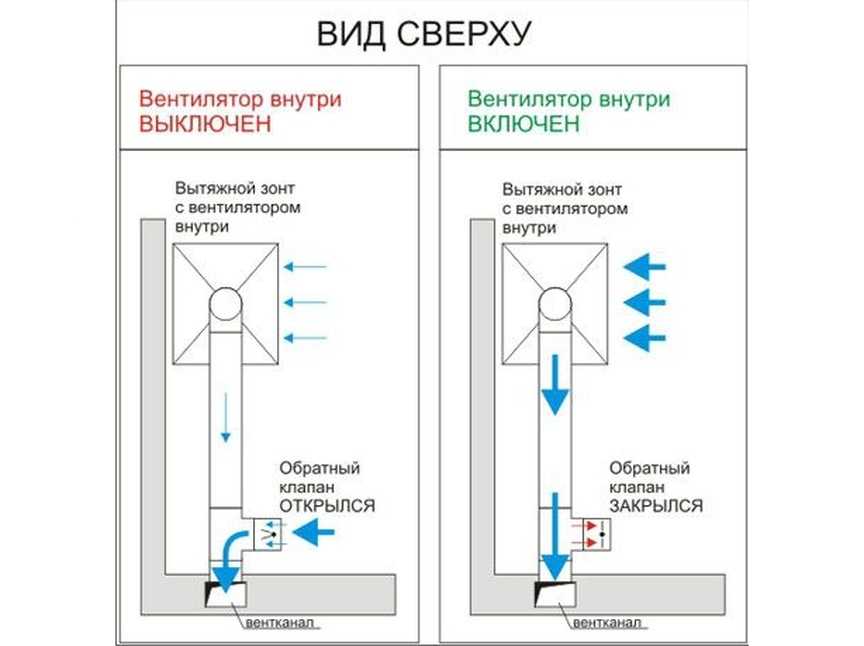

Как это все работает? При выключенной вытяжке, клапан будет открыт и теплый воздух с кухни будет спокойно уходить самотеком в вентиляционный канал. Стоит вам включить вытяжной зонт, клапан тут же автоматически закрывается, перекрывая доступ потоку воздуха в комнату.

При этом все запахи с плиты будут спокойно уходить на улицу. При отключении, давление в коробе спадает и клапан самостоятельно откидывается, соединяя вентиляционную шахту с квартирой.

Инструкция по сборке — все цифры и производительность

Как это все собирается на практике? Для мощностей до 300 м3/ч (малые скорости большинства вытяжек) вполне хватает трубы d-125мм. На самом аппарате выходное отверстие может быть и большим.

Например, для 650 м3/ч понадобится труба d-150мм. Однако такие пластиковые трубы вы навряд ли найдете, а если использовать следующий стандартный размер d-160мм, то это получится громадная и неуклюжая конструкция, портящая весь интерьер и дизайн кухни.

Более того, придется долбить в стене заводское отверстие вентканала, расширяя его.

Поэтому в большинстве случаев и выбирают оптимальный диаметр в 125мм. А большего вам и не надо.

Принудительно-пропускная способность стандартных каналов и шахт размерами 100*150мм — 400 м3/ч.

Воздушный поток более 450 м3/ч туда уже просто не влезет (было проверено на практике), даже если у вас на вытяжке и написано — 1200 м3/ч!

Помните еще о том, что через чур занижать диаметр воздуховода по сравнению с выходным патрубком на вытяжке нельзя. Иначе вибрация и шумы будут такой силы, что конструкцию каждый месяц придется склеивать заново.

Соединение разных диаметров делается при помощи специальных переходников.

Приступим к сборке. В начале устанавливаете переходник на вытяжку и делаете к нему подключение вертикального участка.

Чтобы улучшить его звукоизоляцию, есть смысл заморочиться и наклеить сверху тепло-звукоизолирующий материал толщиной 5мм.

Им же не помешает изнутри обклеить декоративный кожух и самую шумную часть — переходник. Именно там наблюдается наибольшая турбулентность.

Далее по необходимости ставите колена под 90 градусов и другие прямые участки воздуховода, чтобы в конечном итоге выйти по направлению к отверстию в стене.

Все это склеивается силиконом, никаких суперклеев. Щелей нигде не должно быть.

Доходим до тройника. В него со стороны комнаты устанавливается клапан.

Имейте в виду, что это клапан гравитационного действия! Он открывается не за счет потока воздуха, а за счет своего веса.

У него одна половинка тяжелее другой и при этом он установлен под небольшим углом в 2 градуса.

Подготовка отверстия вентиляционной шахты

Заход в саму вентиляционную шахту до всех монтажных работ желательно оштукатурить и убрать все острые углы. Это придаст входу максимальные аэродинамические качества.

В итоге у вас должна получиться примерно такая же поверхность, как в стандартном круглом колене под 90 градусов.

В раствор для штукатурки советуют добавлять жидкость церезит (ceresit CT99).

Данное отверстие у вас будет находиться под воздействием жира и влаги. А церезит содержит компоненты, препятствующие образованию плесени.

При этом ни в коем случае не используйте гипсовую штукатурку. Ее применение в вентиляционных шахтах — это прямой путь к появлению этой самой плесени и грибков.

К тройнику с обоих сторон присоединяете отрезки стандартного воздуховода. Со стороны стены на 5-7см замуровываете его в вентканал. Сам выход облагораживаете квадратной рамкой.

Почему обратный клапан иногда не работает и не закрывается

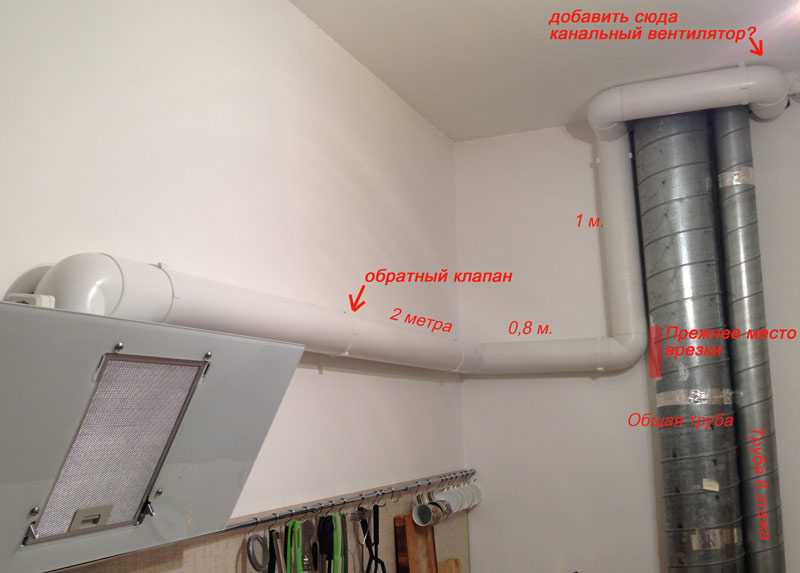

Со стороны кухни на тройник монтируется обратный клапан. В заводском исполнении он будет довольно длинным. В этом случае лучше его укоротить, дабы эта «пушка» не сильно торчала наружу.

Клапан вставляется внутрь отрезка стандартного воздуховода d-125мм, а уже этот воздуховод одевается и силиконится на тройник.

Если вся эта конструкция показалась вам слишком громоздкой, а торчащая труба с клапаном не слишком эстетичной, можно сделать несколько иначе. Делаете воздуховод не круглой трубой, а прямоугольными каналами.

При этом вышеуказанный обратный клапан врезаете на прямом участке, как можно ближе к повороту.

Заводского соединения здесь не добиться, так что придется колхозить. Покупается прямоугольный тройник с круглым выходом на одной стороне.
Далее этот кругляк срезается и на его место вклеивается обратный клапан.

Клапан размещается строго под углом (2 градуса). Иначе он у вас будет открываться через раз или не открываться вообще.

Многие с этой проблемой сталкивались и легко решали ее именно таким образом.

Сама заслонка также монтируется с отклонением по вертикали. Верхняя поворотная точка, если исходить из часового циферблата, находится на 13.00 (1 час), а нижняя на 17.00 (5 часов). Это если у вас направление потока справа – налево.

В противном случае круг ставится в положение 11 часов – 7 часов.

Для более надежной работы и стабильного открывания заслонки, на одну из сторон можете наклеить некий утяжилитель (не более 2 грамм). Приклеивайте его поближе к краю.

Кстати, отрезанный ранее круглый патрубок не выбрасывайте. Он плотно вставляется на клапан сверху, после чего на него монтируется декоративная решетка диффузор.

Какие нюансы могут быть при таком способе? Если у вас вытяжка стоит ровно над входом в вентиляционную шахту, и труба канала идет напрямую, без всяких поворотов в горизонтальной плоскости, то клапан установленный на таком прямом участке, нормально не работает, по крайней мере на 1-й скорости.

У вас просто неоткуда будет взяться повышенному давлению для его закрытия. Воздух по прямой будет пролетать этот «поворот». Обязательно нужен угол.

Крышка клапана и ее поворотные механизмы легко чистятся и не бойтесь, что они зарастут жиром. Чтобы это произошло, вам каждый день по несколько часов в сутки, придется жарить на плите и тушить в своей духовке огромных кабанчиков, не меньше.

Если вам вообще не хочется видеть торчащее «дупло» под потолком, то как вариант, можно установить тройник таким образом, чтобы среднее колено упиралось в стену, а то где стоит клапан, смотрело бы в бок. При этом отверстие также закрыть декоративной крышкой.

Все будет выглядеть намного симпатичнее. Однако из-за дополнительного поворота, немного ухудшится производительность естественной вентиляции. А решетка ее снизит еще процентов на двадцать.

Кроме того, пропадет возможность прочистки канала рукой или пылесосом. Но многие идут на это сознательно и даже целиком прячут всю конструкцию в деревянный или пластиковый короб.

Как говорится, красота требует жертв.

Почему воздух с кухни попадает к соседям — виновата ли вытяжка?

Несмотря на все преимущества, у подобной системы подключения вытяжки находится много критиков. Они считают, что подобным образом вы грубо вмешиваетесь в общую систему вентиляции всего дома.

К примеру, у вас то все будет хорошо, а вот про соседей вы подумали? Якобы из-за такого подключения вытяжки к вентиляции, все запахи с вашей кухни автоматически будут проникать в квартиры по стояку выше.

Начали жарить пирожки, а все соседи уже об этом знают. Однако все критики заблуждаются, исходя из неверных представлений устройства вентиляции в многоквартирных домах.

Они думают, что от низа до верха идет один общий канал 110*150мм с «дырками» на каждую квартиру.

На самом деле в 5-ти этажках, все каналы индивидуальные и задуть посторонние запахи соседям у вас навряд ли получится. В домах от 6-ти этажей и выше, уже идет система вентиляции с удалением воздуха через каналы спутники, сообщающиеся с общим сборным каналом через один этаж.

Этот общий канал имеет в сечении площадь в 6-8 раз большую, чем индивидуальные шахты в квартиры с размерами 110*150мм.

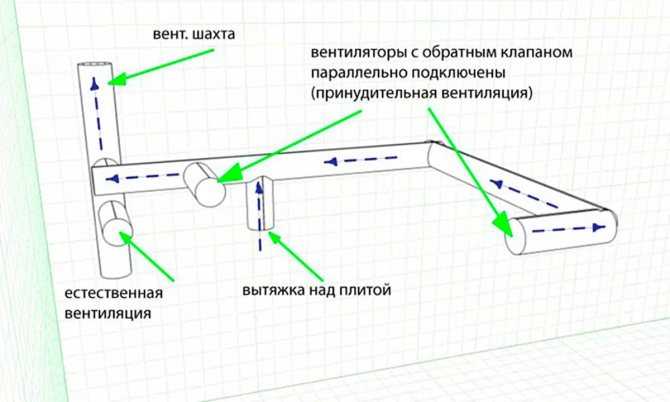

Схематично такую систему вентиляции многоэтажного дома можно представить вот так.

Да, в таких постройках, если ОДНОВРЕМЕННО включить на максимум несколько вытяжек, возможно появление обратной тяги. Но это крайне редкий случай.

Смотрите — естественная тяга с квартир в лучшем случае составляет от 100 до 150 м3/ч. У вас девятиэтажный дом. Первые семь этажей врезаны в общий канал размерами 510*270мм, а то и более. Итоговый естественный поток в нем около 1000 м3/ч.

И тут вы вместо привычной тяги в 150, включаете свою вытяжку на 300 м3/ч. Как вы думаете, она способна создать в этом случае обратную тягу и начать выгонять воздух к соседям?

Для этого необходимо, чтобы все 6 этажей проделали тоже самое, притом на максимальной скорости.

Вот тогда уже какой-то одной квартире не повезет и ее обитателям придется нюхать все ароматы готовки соседей. Но этот вариант маловероятен.

Несмотря на все это, иногда воздух реально с вашей кухни попадает в другие квартиры дома. Либо наоборот, вы прекрасно чувствуете что соседи сегодня жарят на обед. Из-за чего это происходит и где искать причину?

Происходит это по нескольким обстоятельствам. По каким, читайте более развернуто под спойлером.

Почему запах из вашей квартиры проникает к соседям

Незаконность установки вытяжки

Тем не менее, если ваш дом изначально спроектирован только под вытяжку с естественным побуждением, и у вас попались вредные соседи, то любая установка мощных аппаратов с механической принудительной циркуляцией, может оказаться незаконной.

Соседи могут сослаться на «Постановление правительства Москвы». Там есть такой двоякий пункт 3.4 «Об утверждении нормативов по эксплуатации жилищного фонда.»

Повернуть его можно в любую сторону. Наверняка подобные постановления есть и в других регионах. Так же есть еще статья 3.14.13.

Так что будьте внимательны с установкой вытяжных зонтов над плитами.

Хотя теми же правилами рекомендовано устанавливать обратные клапана на все вентиляционные решетки, во всех квартирах. То есть, как бы говорится, что это не вам запрещено ставить вытяжку, а всем другим необходимо позаботиться о себе на всякий случай.

Но тут уже вопрос, как кому повезет с соседями.

//youtu.be/d9euaYOd39o

Как подключить вытяжку на кухне к вентиляции: подсоединение своими руками — инструкция от IVD.ru

Перед тем как подключить вытяжку на кухне к вентиляции, нужно проконсультироваться с инженерами и выяснить пропускную способность трубопровода. Подсоединение можно проводить своими руками. В этом нет ничего сложного. В стояке прорезается отверстие, к нему крепится отводной патрубок. Стык герметизируется. Нужно учитывать, что в большинстве городских квартир такое решение запрещено законом. Дело в том, что общедомовой канал не рассчитан на дополнительные потоки. Без устройств принудительной подачи тяга будет слабой, особенно летом, когда перепад давлений внутри и снаружи здания невелик. Вращающиеся лопасти создадут мощную струю, перегружающую центральную систему. В результате отработанный воздух поступит в соседние квартиры. Подобная проблема возникает и в частных зданиях при недостаточном сечении воздуховода. Чтобы ее решить, нужно сделать выход на улицу через стеновой клапан либо использовать модели, отфильтровывающие загрязнения и возвращающие очищенный поток в помещение.

Все о подключении кухонной вытяжки к вентиляции

Когда установка запрещена
Выбор оборудования
Пошаговая инструкция по монтажу

• Подготовка основания
• Монтажные работы
• Подключение с электросети
• Как увеличить тягу

Что делать в случае запрета

Согласно действующим постановлениям запрещается проводить работы, после которых ухудшаются условия проживания.

В зданиях типовых серий сечение стояка не позволяет использовать мощное оборудование для отвода газов от плиты. К тому же во многих домах трубы находятся в неудовлетворительном состоянии. В результате незаконных перепланировок сечение уменьшается ниже нормативного, и его пропускная способность падает. Кроме того, некоторые жильцы уже установили вентиляторы. Если вмонтировать еще один, тяга начнет работать в обратном направлении.

После несанкционированных действий отработанный газ распространяется на ближайшие этажи. Заметить это несложно. В жилище появляются посторонние запахи. Воздух становится сырым. На стенах образуются черные пятна плесени. В помещении находиться некомфортно, и, чтобы избавиться от духоты, приходится постоянно держать окна открытыми.

Unsplash

Если приложить лист бумаги к решетке венткороба, он отклонится в том направлении, куда движется поток. В идеале он должен прилипнуть к решетке. При неисправной работе он останется неподвижным либо согнется в сторону помещения.

Когда соседи обнаружат неполадку, они скорее всего обратятся в управляющую компанию. Специалисты проведут обследование, и при анализе будет обнаружено расхождение с требованиями нормативов. ГОСТы и СНиПы предъявляют высокие требования к качеству воздуха и его циркуляции. В случае нарушения подключение вытяжки на кухне к вентиляции придется демонтировать.

Ограничения на установку, не зависящие от пропускной способности центральной общедомовой шахты

• Принудительную подачу нельзя использовать в кухнях с газовыми плитами.
• Запрещено полностью перекрывать вход в стояк — он должен обслуживать не только кухонное оборудование, но и всю квартиру.
• Нельзя выводить систему в стояк на нижних этажах.
• Входное отверстие в верхней части короба должно оставаться на своем месте. Любые изменения их положения требуют согласования в Жилищной инспекции и других государственных инстанциях. Спустить отверстие вниз не разрешат, поскольку насыщенные потоки всегда сконцентрированы сверху. В помещении с газовой плитой такое переустройство может привести к опасному скоплению природного газа под потолком.

Unsplash

В остальных случаях проведение переустройства возможно только в современных домах с расширенными каналами. Перед покупкой оборудования необходимо проконсультироваться со специалистами из инжиниринговой фирмы и провести обследование.

В частных зданиях, являющихся объектами ИЖС, действуют те же нормативы, что и в многоквартирных.

Составные части вытяжки

• Купол над плитой, всасывающий отработанный воздух. Он крепится к одной либо двум стенам. Островные модели вешают на потолок.
• Воздуховод — патрубок из пластика или гофрированного алюминия. Его строение тщательно продумывают перед тем, как подсоединить вытяжку к вентиляции на кухне.

Виды устройств по принципу действия системы

• Рециркуляционные — воздух проходит очистку в фильтре, расположенном внутри корпуса, и подается обратно в помещение.
• Проточные — их подсоединяют к стояку или стеновому клапану. В корпус над лопастями встроен фильтр. Он нужен для того, чтобы труба не забивалась отложениями жира.
• Комбинированные — в них совмещены оба принципа действия.

Мы будем рассматривать первый вариант.

Unsplash

Конструкция куполов

Они отличаются по форме и устройству.

• Конус или пирамида — устанавливаются между шкафами или в просторной высокой нише.
• Скрытая система — размещается в нижней части навесного шкафа. Панель управления вынесена на фасад. Пространство за ним занимает отвод. Верхнюю часть, где идет сужение, часто оборудуют полками.
• Раздвижная — может подниматься и опускаться. Обычно ее прячут за фасадом.
• Конструкция в форме перевернутой буквы «Т».
• Потолочная модель в форме параллелепипеда — используется для кухонных островков.

Размер нижней части должен быть больше, чем у плиты, на несколько сантиметров. Рабочая высота составляет от 65 до 75 см. Для газовых плит берут высоту до 85 см.

Unsplash

Материал купола не влияет на его долговечность. Отличие заключается в простоте обслуживания. Ухаживать за алюминиевым корпусом легче, чем за другими. Грязь легко удаляется влажной губкой. В пластик она въедается глубже. Сталь легко пачкается. Чтобы протереть закаленное стекло, понадобится специальный чистящий состав.

Оборудование подбирают по производительности. Чем она выше, тем быстрее будет очищаться воздух. Модели с мощными электрическими двигателями потребляют большое количество энергии и занимает много места, поэтому лучше их не монтировать в маленьких помещениях.

Выбор подводки

• Алюминиевая гофра — отличается гибкостью, позволяющей делать повороты в нужных местах. Ребристая поверхность задерживает поток и быстро копит отложения грязи. Чистить ее очень сложно. Металл хорошо резонирует и усиливает шум при работе.
• Трубы ПВХ — они состоят из нескольких прямых и поворотных элементов, скрепленных с помощью клея и хомутов с винтовыми зажимами. Изделия с круглым сечением обладают более высокой проводимостью. Средний диаметр равен 12,5 см. Прямоугольные детали помогают сэкономить пространство. Стандартные размеры — 20,4х6 см.

Дизайнер: Екатерина Малмыгина Фото: Роман Спиридонов

Подготовка основания

Работы, как правило, начинают после установки мебели и чистовой отделки. Основание должно быть надежным. Если крепление ведется на отделку, ее важно не повредить. Чтобы кафель не треснул, заднюю сторону корпуса покрывают демпферной лентой.

Поверхность очищают и обрабатывают антисептиками, предотвращающими появление бактерий. Плесень может образовываться в зазоре между стеной и корпусом. В этих участках всегда скапливается влага и осадок, который приносит с собой пар.

Стены не всегда обладают достаточной несущей способностью. Если они осыпаются, в них проделывают широкие отверстия и вбивают пробки. Иногда эти меры не помогают. Тогда основание смачивают водой и заполняют цементной смесью. Пока она не застыла, в нее погружают дюбели. После этого можно проводить монтаж, не опасаясь, что система упадет на плиту.

Работы по установке

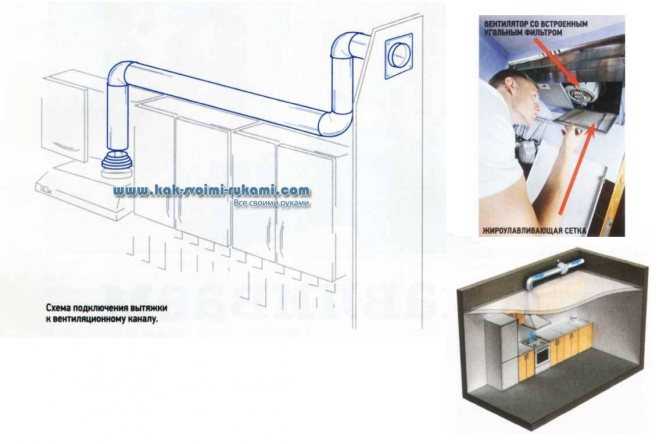

Их начинают с крепления купола на саморезы с дюбелями. Затем к нему подсоединяют канал, ведущий к шахте. Его конец промазывают клеем или герметиком и надевают на верхнюю часть корпуса. Стык фиксируют хомутом, затягивающимся при помощи винта. Таким же образом соединяют пластиковые прямые и угловые трубы.

ShutterStock

ShutterStock

ShutterStock

ShutterStock

Канал монтируют к потолку на металлические подвесы или скобы, прижимающие его к стене. В шахте под потолком с помощью алмазной коронки высверливается отверстие подходящего диаметра. К нему шурупами привинчивается фланец. В него при необходимости крепится переходник. В переходник заводится рукав, покрытый клеем или герметиком. Сверху затягивается хомут. Существуют специальные Т- образные элементы с обратным клапаном. Под ним сделана решетка. Она должна обязательно находиться внизу. Если переместить ее наверх, поток от вытяжки, поднимающийся наверх и испытывающий давление, будет поступать через нее обратно. Нижняя перекладина буквы «Т» располагается параллельно стене. Одна сторона верхней перекладины заводится в шахту, другая, обращенная в кухню, снабжается поворотной заслонкой. Когда приточное устройство включено, заслонка закрывается. При выключенной подаче ее открывают, увеличивая ширину входа в стояк.

При проектировании следует избегать поворотов. Чем их меньше, тем меньше препятствий течению, и тем проще производить очистку внутренней поверхности. Чтобы сгладить крутые повороты, вместо Г- образного переходника ставят два элемента с изгибом под 45 градусов.

Канал оставляют на виду либо скрывают его под съемным коробом из гипсокартона или пластика. Чтобы избавиться от лишнего шума, короб изнутри заполняют минеральной ватой или поролоном. В случае, когда подводку не видно за мебелью, проводить мероприятия по маскировке не потребуются.

Электрооборудование

Для подключения электрики применяются кухонные розетки с устройством защитного отключения и трехжильный кабель ВВГнг-Ls 3*2,5 мм². Розетки ставят в верхней части стены. Использовать удлинители во влажной среде запрещено. Провода прячут за фасадной панелью. Прокладывать штрабы обычно не приходится. Если возникает такая необходимость, следует помнить, что штробить стеновые панели и плиты перекрытия запрещено. Желоба допускается прокладывать в отделочном слое. Если погрузиться в железобетон более, чем на 1 см, можно повредить или оголить арматуру. При контакте с внешней средой она начнет быстро ржаветь и разрушаться.

Как улучшить тягу

Одно из условий, обеспечивающих нормальную тягу, — постоянное поступление свежего воздуха взамен отводящегося. В зимний период проблему сложно решить частым проветриванием через форточки и фрамуги, тогда квартире будет слишком холодно. Одно из решений — стеновой или оконный приточный клапан. Стеновые выпускаются с регулируемой заслонкой и теплоизоляционной внутренней оболочкой. Оконный врезается в верхнюю часть рамы стеклопакета. Есть специальные створки с внутренними каналами. Воздух с улицы поступает в щель на верхней стороне рамы. Холодный поток опускается по профилю, постепенное нагреваясь от его корпуса, и выходит снизу.

Существуют устройства, которые подключаются к приборам, измеряющим температуру и влажность в помещении. Их можно запрограммировать на поддержание определенного климатического режима. В комплекте идет таймер.

Unsplash

В этом случае остается два варианта — отвод газов на улицу через отверстие в стене и использование рециркуляционных систем.

Монтаж стенового клапана

Применять этот метод можно не всегда. Перед закупкой оборудования необходимо проконсультироваться с представителями инжиниринговой компании. Существует несколько ограничений, которые нельзя не учитывать перед тем как вывести вытяжку в вентиляцию на кухне.

Согласно СП 54 13330.2011 допускается использование стеновых устройств для принудительного отвода отработанного воздуха. Здесь же говорится, что расстояние от него до окон соседской квартиры должно быть не меньше 8 м. В большинстве домов кухонные окна находятся рядом с соседними, что делает применение стеновых систем невозможным. Летом при проветривании запахи будут проникать внутрь в соседнюю форточку. На окнах появится слой жировых отложений.

Чтобы решить проблему, можно установить мощные фильтры, очищающие отработанный поток. Однако в этом случае проще не пробивать в стене отверстие, а направить воздух обратно в свою квартиру.

Решетка снаружи хорошо заметна. В домах, являющихся памятниками архитектуры, его монтаж запретят, иначе фасад потеряет свой облик.

Если позволяют условия, клапан подключают с помощью пластиковых труб и алюминиевых гофр. Не следует пробивать канал перфоратором — после него остаются осыпающиеся края, требующие заделки цементным раствором. Кроме того, при ударах перфоратора в несущих конструкциях могут появиться трещины. Лучше использовать алмазную коронку — она оставляет идеально ровные края. Диаметр можно подобрать в соответствии с размерами корпуса.

Рециркуляционные системы

Они работают так же эффективно, как и отводящие газ из помещения. При их установке не нужно решать вопрос, как соединить вытяжку с вентиляцией на кухне. Прокладка воздуховодов не требуется, что значительно упрощает монтаж. Запретов на использование нет. Согласовывать проект не придется. Установка корпуса и его размеры не отличаются от предыдущих вариантов. Отсутствие выходного патрубка сверху помогает сэкономить пространство за мебельным фасадом.

Unsplash

Единственный недостаток заключается в необходимости менять фильтры, поэтому иногда целесообразнее сделать выход в шахту или на улицу.

Вентиляция наружу или рециркуляция?

Существует множество причин установить кухонную вытяжку. Установленная вытяжка важна для качества воздуха, поскольку она эффективно фильтрует дым, жир и пары угарного газа. Вытяжка также обеспечивает контроль температуры, сохраняя повару у плиты прохладу и комфорт. Но, как и в случае с большинством бытовой техники, при выборе кухонной вытяжки необходимо сделать выбор; в частности, вытяжка должна выводить воздух наружу или воздух должен рециркулировать? И, как и в случае с большинством бытовой техники, у обоих вариантов есть свои плюсы и минусы. Ниже мы рассмотрим плюсы и минусы кухонных вытяжек с вентиляцией наружу по сравнению с рециркуляционными вытяжками.

Во-первых, давайте кратко рассмотрим, как работают эти типы вентиляционных отверстий. Вентиляционные или канальные вытяжки либо подключаются к внешнему источнику воздуха, либо фильтруют воздух. При использовании вытяжки вытягивают кухонные пары, дым и молекулы загрязняющих веществ, такие как угарный газ из дыма, либо непосредственно наружу, либо через систему фильтрации. Рециркуляционные вытяжки или вытяжки без воздуховодов работают практически одинаково, за исключением одного ключевого отличия. Воздух, вместо того, чтобы нагнетаться наружу или через фильтр, рециркулирует обратно на кухню. В этом кратком объяснении того, как работают вытяжки, мы уже обнаружили одно «за» и одно «против». Канальные вытяжки лучше фильтруют плохой воздух, в то время как бесканальные вытяжки способны отфильтровывать меньше плохого воздуха. Канальные вытяжки обеспечивают лучшее качество воздуха, поскольку они вытягивают больше загрязненного воздуха из кухни, и могут принести серьезную пользу для здоровья людям, страдающим аллергией, чувствительностью или даже астмой.

Коды и стандарты также могут иметь решающее значение при выборе между вытяжным колпаком и рециркуляционным колпаком. Человек, заинтересованный в вытяжке, может жить в квартире, в которой запрещено любое прокалывание наружных стен. В более холодных частях мира используются разные коды для подпиточного воздуха, что важно при использовании вытяжного шкафа. Когда дело доходит до кодов и стандартов, вытяжки с воздуховодами и без воздуховодов зависят от местоположения. Канальные вытяжки, скорее всего, будут запрещены в случае квартиры или съемного дома и требуют подпиточного воздуха, к которому прикреплены разные коды. Обращение к специалистам, имеющим опыт работы с системами ОВКВ в Миннеаполисе, может быть полезным, поскольку системы ОВКВ могут обеспечить некоторый запас свежего воздуха.

Еще одним важным, а иногда и ограничивающим фактором, который следует учитывать при выборе вытяжных шкафов с вентиляцией и рециркуляцией, является пространство. В то время как вентиляционные вытяжки и рециркуляционные вытяжки бывают разных форм и размеров, рециркуляционные вытяжки, как правило, более адаптируются. Поскольку их не нужно подключать к воздуховоду, рециркуляционные вытяжки можно спрятать под шкафами, в то время как вытяжные вытяжки нельзя, без серьезной модификации шкафа.

При выборе между вентиляционными и рециркуляционными вытяжками необходимо учитывать ряд факторов, некоторые из которых являются более ограничивающими, чем другие. Вытяжные колпаки прикрепляются к внешним портам и способны отфильтровывать больше дыма, неприятных запахов и жира с кухни. Это означает лучшее качество воздуха в доме. Однако для вентиляционных вытяжек требуется источник подпиточного воздуха, поскольку воздух, вытягиваемый из дома, должен иметь некоторую замену, а также требуется внешний порт, что может быть запрещено в квартирах или арендуемых помещениях. Рециркуляционные вытяжки, хотя их легче приспособить к шкафу, не обладают фильтрующими возможностями, которыми обладают вытяжные вытяжки, а это означает, что больше загрязненного воздуха и частиц жира попадает обратно в дом. Каждый выбор имеет как преимущества, так и недостатки, и каждый пункт, который мы представили в этой статье, следует рассматривать как часть процесса принятия решения 9.0003

Улучшите вентиляцию кухни за 5 шагов

Фото: istockphoto.com

Мы обычно думаем о кухне как о удобной, уютной зоне и «сердце дома», но согласно недавнему исследованию, профинансированному Министерством энергетики, приготовление пищи на газовой плите хотя бы раз в неделю регулярно выделяло загрязняющие вещества, которые были бы незаконными на открытом воздухе. И проблема не только в газе: электрические плиты и даже тостеры выделяют двуокись азота, токсичный побочный продукт сгорания. Неудивительно, что эксперты говорят, что улучшение вентиляции на кухне должно быть «приоритетом общественного здравоохранения». К счастью, правильное использование вытяжки и другие простые меры могут снизить уровень токсичности более чем наполовину. Так что дышите спокойно и используйте эти методы, чтобы улучшить вентиляцию кухни и, в более общем плане, более здоровый воздух в вашем доме.

Фото: istockphoto.com

1. Правильно используйте вытяжки

Для подавления запахов и улучшения циркуляции воздуха, а также для улавливания твердых частиц от пригоревшей пищи и жирной пищи включите вентилятор вытяжки в начале приготовления — не в середине или после. Улучшение вентиляции кухни также требует от домовладельцев тщательного обслуживания, которое обеспечивает эффективную работу вытяжки, включая регулярную замену фильтра. Как часто это зависит от того, сколько и как сильно вы готовите, но рекомендуется минимум один раз в год. И если вы заметили чрезмерное скопление смазки, проколы, деформацию или коррозию на фильтре, немедленно очистите или замените его. Металлические сетчатые и перегородки фильтры можно снять и очистить с помощью средства для мытья посуды и проволочной щетки; остальные фильтры одноразовые.

Фото: istockphoto.com

2. Контролируйте жир с помощью экрана для разбрызгивания

Сведение к минимуму жира на кухне может уменьшить содержание вдыхаемых частиц в воздухе и предотвратить появление запахов при приготовлении пищи. карбоновая подкладка для поглощения запахов. Это недорогое средство для решения проблем доступно в магазинах для кухни и кулинарии повсюду и не займет драгоценного места на небольших кухнях. Хотя многие из них можно мыть в посудомоечной машине, все, что нужно, это губка и горячая мыльная вода, чтобы вымыть вручную этот мудрый инструмент для контроля качества воздуха.

Фото: istockphoto.com

3. Эффективная работа вентиляторов

Вентиляторы необходимы для вентиляции кухни, если в вашем помещении нет вытяжки. Доступен широкий ассортимент оконных вентиляторов — некоторые с тремя вентиляторами в одном блоке и опцией реверсивного воздушного потока, — но базовый коробчатый вентилятор может помочь. Вставьте прочный вентилятор с квадратными краями в кухонное окно, закрыв окно так, чтобы оно плотно прилегало к верхней части вентилятора, и заблокируйте любой дополнительный зазор с помощью связанного полотенца или другого временного решения. Убедитесь, что направление лопастей установлено таким образом, чтобы вентилятор нагнетал свежий воздух в комнату, высасывая застоявшийся и вонючий воздух. Если у вас нет кухонного окна, откройте окна в близлежащих комнатах и ​​принесите на кухню вентилятор, расположив его в дверном проеме лицом наружу, чтобы высасывать воздух из кухни. Рассмотрим осцилляторный вентилятор с функцией ионизатора, помогающей очищать воздух: колебания лучше перемещают воздух, а фильтр ионизатора улавливает аллергены.

Фото: istockphoto.com

4. Приобретите очиститель воздуха

Вытяжки не регулируются, а некоторые из них фильтруют всего лишь 15 процентов твердых частиц. Однако очистители воздуха имеют государственную оценку , а модели больничного качества с фильтром HEPA очищают более 99,7% частиц размером более 0,3 микрона. Если вы готовите на газу или страдаете астмой или другими сердечно-сосудистыми заболеваниями, поищите HEPA-фильтр «MCS», чтобы устранить «множественную химическую чувствительность», и поместите его в кухонное помещение, чтобы улучшить вентиляцию кухни. Чтобы убедиться, что приобретаемое вами устройство может справиться с объемом воздуха в вашем помещении, определите площадь помещения (умножьте длину на ширину), а затем проверьте спецификации производителя.

Фото: istockphoto.com

5. Откройте окна

Конечно, открывая окна, вы добавляете свежего воздуха в дом, но то, как вы это делаете, больше всего влияет на поток воздуха, а во время приготовления еды улучшить вентиляцию кухни.
