Подключить трековую систему от А до Я

Качество освещения влияет на работоспособность и комфорт в помещениях. Свет помогает продавать, создавать благоприятную атмосферу для творчества и обучения. Эти факты давно доказаны и неоспоримы.

Сегодня, хорошее освещение в домах и офисах, выставочных и торговых центрах, учебных заведениях и творческих студиях можно получить благодаря трековым системам. Эти осветительные конструкции можно устанавливать на потолок, стены или встраивать в пол.
Главными преимуществами трековых систем являются:

• Мобильность – их можно легко разобрать и собрать заново. Перевезти в новый дом или офис, дополнить новыми элементами или убрать ненужные.
• Вариативность – благодаря использованию различных типов светодиодных светильников можно создавать уникальные световые сценарии, выполнять зонирование помещений.
• Экономность – трековое оборудование в разы сокращает расход электроэнергии, не требует постоянного ухода или специализированного обслуживания.

Кроме того, благодаря огромному выбору комплектующих деталей можно собирать осветительные конструкции любой сложности и формы.

При покупке оборудования для монтажа трековой системы освещения важно определиться, какой результат нужно получить в итоге, а также провести качественный расчет. Только после этого можно правильно подобрать соответствующий шинопровод и нужное количество источников света. Расчет системы освещения можно сделать самостоятельно в специализированных программах, но лучше всего это доверить нашим специалистам.

Что надо учесть при самостоятельно расчете:

• площадь помещения и его планировку;
• расположение мебели;
• количество естественного света, поступающего через окна;
• задачи, которые будут выполняться в помещении.

Как правило, в квартирах, офисах и небольших магазинах, где нагрузка на сеть будет небольшой, устанавливают однофазный шинопровод. Если расчет системы выполняется для крупных торговых площадок, выставочных центров или производства, то в таком случае лучше всего отдать предпочтение трехфазным шинам. Они выдерживают более высокую нагрузку, позволяют использовать более мощные источники света.

Обратите внимание! Светодиодные светильники следует подбирать с учетом того, какие треки будут использоваться для формирования осветительной конструкции. Для однофазных и трехфазных систем нужны соответствующие LED-светильники.

Треки и светильники посчитаны и подобраны, а что дальше?

Неотъемлемой частью осветительных конструкций на основе треков являются всевозможные комплектующие детали:

• коннекторы различных форм – позволяют соединять шинопровод под разными углами или в прямую линию;
• заглушки – закрывают торцевую часть шин, а это и эстетика, и безопасность;
• подвесы и кронштейны – без них невозможно опустить трековые светильники ближе к полу, создать подвесные или многоуровневые осветительные конструкции.

Кроме того, если монтаж системы освещения планируется на натяжном потолке стоит позаботиться о покупке соответствующих профилей, куда будет закладываться шинопровод.

Профиль Flexy для натяжных потолков

Если в планах есть установка люстры, то стоит также позаботиться о покупке адаптеров. Если проектом предусмотрена установка одиночных спотов, то для них придется докупить потолочные крепления, врезные или накладные – все зависит от потолочного покрытия.

Некоторые особенности сборки трековой системы

Следует заметить, что сборка треков, как и любой современной техники, очень схожа со сборкой детского конструктора. Если деталь не подходит, то ее попросту не подсоединишь, но все же, если нет малейших навыков работы с инструментами, этот процесс лучше всего доверить нам. Предлагаем рассмотреть некоторые нюансы в сборке трековых систем, а именно – подключение токоподвода. Без этой детали невозможно запитать осветительную конструкцию, то есть света – не будет.

В качестве примера подключение будем осуществлять на один трек:

1. С одной стороны шины устанавливаем торцевую заглушку – она закроет контакты, придаст системе эстетический вид.
2. С другой стороны трека устанавливаем токоподвод. Для этого снимаем крышку с детали, располагаем ее возле торца шины. Аккуратно состыковываем токоподвод и с профилем, чтобы совпали углубленные маркировочные полосы.

3. Подключаем провода к клеммам. Откручиваем крепежные винты, вставляем жилы и закрепляем их теми же винтами. Закручиваем стопорный винт для фиксации соединения и устанавливаем крышку токоподвода.

Обратите внимание! При подключении питающих проводов к шинопроводу электричество в помещении должно быть отключено!

Рекомендуем посмотреть:

что для этого понадобится и что делать дальше

Для старшего поколения трековые светильники прочно ассоциируются с люксовой частью торговых и выставочных центров. Но времена изменились. Сегодня трековая система освещения — уже не новость в офисных зданиях, городских квартирах и частных домах.

Трековые светильники отлично вписываются куда угодно.

Помимо новых технических решений, свою роль сыграли и дизайнеры-оформители, быстро раскусившие фишку. Они стали широко применять подобное освещение, создавая объекты в стиле минимализм, лофт или хай-тек. Уже от них трековые светильники ушли, что называется, в народ.

Почему они стали так популярны? Если вкратце:

• Широкая вариативность. При желании можно подсветить как отдельно расположенные объекты, так и целые зоны.
• Простота монтажа. Легко закрепить на любом типе потолка, будь он реечным, натяжным, навесным или самым что ни на есть обычным.
• Вращающаяся лампа. Ее просто и быстро получится повернуть, направив световой поток в сторону, которая вам нужна.
• Конструкция предусматривает быструю и беспроблемную замену практически любой вышедшей из строя детали.
• Детали (шинопровод, споты, прожекторы) не требуют какого либо ухода или особого обслуживания.

Что нужно докупить?

Если вы решили купить трековую систему освещения, вам стоит знать:

1. как ее выбрать,
2. что в комплект не войдет.

Для каждого типа комнат и помещений утверждены собственные нормы освещенности, чтобы не страдали глаза. Подробности можно найти в СНиПах. Чаще всего, это 200-300 лм/м2 для общественных пространств и 150-200 лм/м2 для жилых. Посчитали. К получившемуся результату добавьте 1 лампу для гарантии. В магазине при покупке или при заказе через интернет смотрите на коробку. На ней указана яркость светового потока в люменах.

Выглядит это так.

Если говорить о дизайне в двух словах:

• Есть светильники, которые рассчитаны под лампу — они дешевле, но не так функциональны.
• А есть те, что идут уже со встроенными светодиодами. Они подороже и понадежнее. Выбирайте на свой вкус.

Для приверженцев экономии электроэнергии — второй вариант экономичнее в будущем.
Говоря о цветовой гамме, на рынке обычно белые и черные конструкции. “Экзотика” чрезвычайно редка и стоит дополнительных денег.

Список покупок будет зависеть от выбранного типа трековых светильников:

Для стандартных он такой.

Магнитная трековая система диктует свой перечень приобретений.

Производитель не знает, в какой конфигурации вы расположите освещение, поэтому в комплекте обычно идет один стандартный коннектор и одна заглушка. Нужное по форме придется покупать самим. У коннекторов широкий модельный ряд. Они бывают Т-, Х-, Г-образные, прямые и гибкие, на любой вкус.

Также производители трековой системы не знают, насколько длинный вам нужен шинопровод для трековых светильников. Эти элементы создаются в двух вариантах: в 1 и 2 метра. Ничего страшного в этом нет.

Чтобы получить нестандартную длину, просто аккуратно обрежьте лишнее ножовкой по металлу или подобным инструментом.

Стоит учитывать, конструктивно заводская сборка предполагает, что шинопровод будет подключен к электроэнергии справа.

Если желаете сделать это по центру, вместо сетевого коннектора, вам потребуется адаптер для спота.

Что касается питания: трековую систему разрешается запитывать непосредственно через розетку, то есть через кабель. Но для этого вам потребуется коннектор с вилкой.

Выглядит это так.

Дополнительные покупки будут зависеть от того, как мы собираемся купленное монтировать:

1. Если планируем подвешивать конструкцию, нужны тросы.
2. При накладном монтаже нужны фиксаторы.
3. И в любом случае нужны дополнительные коннекторы и заглушки.

В данном случае выбран вариант “на тросах”.

Советы тем, кто решил подвесить:

• Если ваша задумка требует использования подвесов, мы рекомендуем вам выдержать расстояние в 1 метр.

Совет основан на нашем обширном опыте.

• В среднем один подвес выдерживает до пяти килограмм. Перегружать его не надо.

Более конкретные рекомендации дать сложно: у каждого бренда свои требования и ограничения.

Теоретически, кроме ламп, созданных специально под трековую систему, к шинопроводу разрешено подключать и другие светильники, но для этого также потребуются адаптеры. Демонтируете, убираете основание и соединяете шнур с новым адаптером. Типы адаптеров вы можете видеть на рисунке:

Сейчас, когда мы поговорили о теории и подготовке, переходим к практике — как собрать и подключить трековую систему.

Основное про монтаж трековой системы

Трековая система подразумевает три способа монтажа. Для вашего удобства мы решили изобразить схемы монтажа в картинках.

1. Прикрутить к поверхности
   Все, что приобрели, — это все потребуется при установке.

   Действуем для сбора системы по схеме.

   Магнитная трековая система формируется так:

   Магнитные трековые светильники по-другому называются “клик-системами”.

2. Подвесить на тросах
   Схема та же, как и в прошлом пункте. Главное — не превышайте меру. Не пытайтесь сделать по русскому принципу “и так сойдет”. Помним о дозволенных параметрах.
3. Встраиваемый метод
   Третий способ самый сложный. Но с точки зрения эстетики предпочтительный. По умолчанию должны использоваться саморезы.

   Они обычно идут в комплекте.

На бетонные потолки крепить тоже можно, но придется предварительно проштробить каналы. Гораздо чаще используется метод “на кронштейн”. В случае, если у вас реечный или гипсокартонный потолок, этот метод предпочтительнее.

Выглядит это так.

Как крепить шинопровод

Возьмите в руки шину.

С 1-й стороны закрепите заглушку.
Со 2-й стороны вы найдете клеммную колодку.

Этот элемент может быть уже установлен, а может идти отдельно.
В ситуации, если надо закрепить клеммную колодку, уберите крышку с коннектора и поместите его ближе к торцу самого трека.

Необходимо добиться того, чтобы состыковались вровень углубленные маркировочные полосы.
Далее спокойно и точно введите и состыкуйте коннектор и непосредственно трек.

Вот таким образом.

Подключите затем провода питания 220В. Следом снимите винты стандартной отверткой (какого-то особого инструментария не нужно).

Вставьте и расположите жилы.
Последним шагом закрутите стопорный винт, зафиксируйте соединение.

Готово!

Как подключить прямой коннектор

Это потребуется, если длины шинопровода не хватает, и вам нужно сделать более крупную конструкцию. Тогда подключаем к треку еще один, два или сколько в вашем случае нужно шинопроводов. Берем линейный соединитель. Кладем его между торцов 2-х треков.

Обязательно добиваемся того, чтобы на соединителе и обоих треках совпадали маркировочные углубления. После необходимо состыковать треки посредством соединителя. Проверьте, что углубленные полосы равны по стороне, совпали. Такая проверка даст вам понимание — значит, что контакты на соединителе и на самих треках верным образом состыковались.

Делаем все ровно и аккуратно.

После просто фиксируем соединения.

При необходимости повторяем процедуру, пока не будет достигнута необходимая длина.

Как подключить угловой коннектор

У всех типов коннекторов (по форме) схема подключения та же, что и у прямого. Устанавливаем угловой коннектор между торцов 2-х треков. Эти два трека должны быть установлены под прямым углом (в 90 градусов) относительно друг друга. Проверяем, чтобы на соединителе и треках совпадали маркировочные углубления. Откручиваем винты на крышке коннектора и пока что убираем ее.

Схема 1.

Следующим шагом подключаем провод 220В непосредственно к контактной группе углового коннектора. Устанавливаем крышку обратно. Стыкуем треки посредством коннектора при условии, что совпадают все маркировочные полосы и контакты (да, снова в этом убеждаемся).

Схема 2.

Как подключить шинопровод и споты

Действуем шаг за шагом. Соединяем треки и коннекторы друг между другом, закрепляем треки в точке установки, подключаем к трекам провода питания и заземления.

Схема 1.

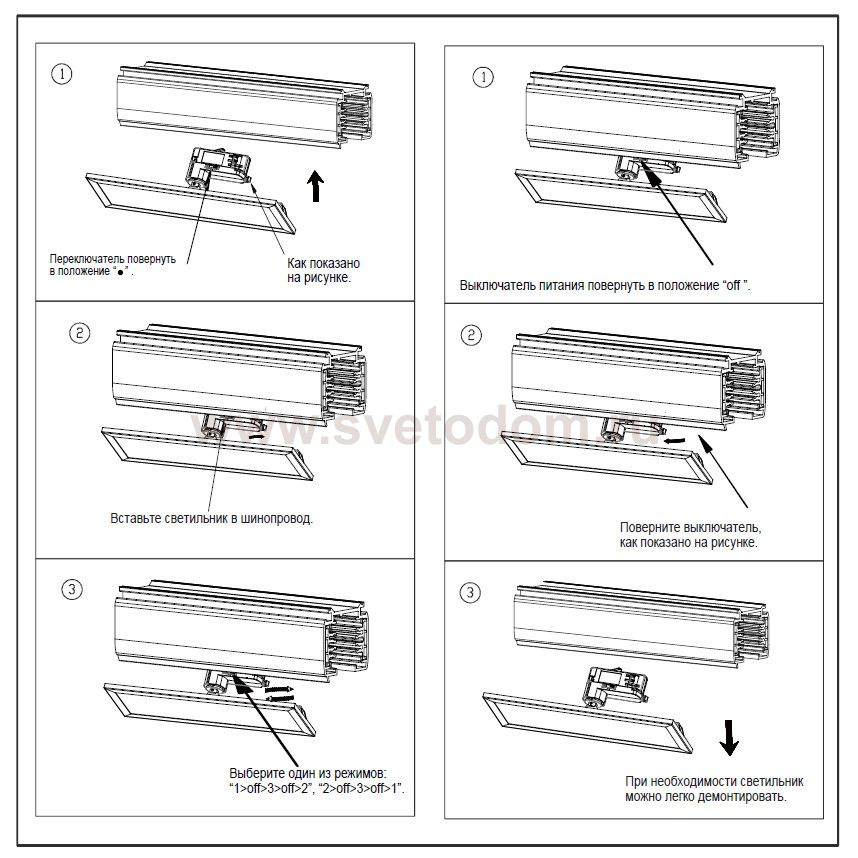

Переводим вращающиеся фиксаторы на спотах в положение “открыто”, устанавливаем светильник в трек, переводим фиксаторы в “закрыто”.

Схема 2.

Как мы и говорили выше, монтаж прост и незамысловат. Не нужно быть электриком, чтобы справиться. Но если возникли вопросы, всегда можно получить консультацию или вызвать специалиста.

Рекомендуем посмотреть:

Что такое трековое освещение и подходит ли оно вам?

21OAK может получать комиссию при покупке по ссылкам на нашем сайте.

Автор

Ким Рента

27 сентября 2021 г.

С тех пор, как в 1961 году старший дизайнер продукции Lightolier Энтони Донато получил первый патент на трековое освещение, трековое освещение стало неотъемлемой частью домов по всему миру. Он предлагает три преимущества: архитектурное освещение, дизайн и функциональность.

Содержание

• Что такое трековое освещение?
• Установка трековых светильников
• Максимальное использование потолочного трекового освещения

Несмотря на то, что современные трековые светильники иногда имеют незаслуженную репутацию устаревших и скучных, они претерпели изменения в дизайне и инновациях. Обычно в домах и на предприятиях можно увидеть трековые светильники, независимо от различий в стиле оформления, и есть устройства, доступные в любом цвете, размере и цене. Сегодня изделия Донато можно найти как в Музее современного искусства, так и в Смитсоновском институте.

Может ли трековое освещение служить вашему дому? Вот все, что вам нужно знать.

Что такое трековое освещение?

В трековом освещении светильники прикрепляются к непрерывной дорожке, которая содержит электрические проводники, питающие несколько источников света вдоль дорожки, в отличие от стандартных осветительных приборов, которые направляют электрическую проводку к одному источнику света. Направляющие могут крепиться к стенам или потолку и бывают как прямыми, так и изогнутыми. Головки (или фонари) можно располагать (и перемещать) различными способами вдоль дорожки, а также поворачивать, чтобы проецировать свет в желаемом домовладельцем направлении.

Трековое освещение состоит из двух основных частей:

• Дорожка: Дорожка подключена к питанию и содержит проводники для головок. Это часть, которая крепится к потолку или стене отверстием вниз или наружу.
• Головки: Головки представляют собой приспособления, удерживающие лампу, соединенные с источником питания внутри направляющей с помощью двух металлических выступов, которые также фиксируют и фиксируют ее на направляющей.

Существует два основных типа трекового освещения: подключаемое и проводное. Встраиваемые трековые светильники не требуют электропроводки; однако они должны быть расположены рядом с розеткой. Проводные трековые светильники должны иметь электрические соединения во время установки через распределительную коробку, которая представляет собой электрическую коробку в потолке или стене. Примечание. Монтаж проводки обычно лучше всего выполнять с помощью профессионального электрика.

Установка трековых фонарей

В то время как многие системы трекового освещения, продаваемые в магазинах товаров для дома и на веб-сайтах, поставляются готовыми к установке, если для вашего конкретного проекта трекового освещения требуется проводка, всегда рекомендуется нанимать профессионального электрика.

Советы по установке своими руками

Готовые к установке трековые светильники включают короткий трек с совместимыми головками. Если вы планируете сделать свое трековое освещение своими руками, ищите наборы с регулируемыми треками, чтобы вы могли расположить светильники так, чтобы они освещали каждый угол комнаты.

Трековое освещение не должно быть сложным в установке. При небольшом планировании и осторожности вы сможете установить трековые светильники всего за один день. Но прежде чем покупать трековые светильники, сделайте следующее:

• Определите место установки освещения
• Решите , как вы будете крепить направляющую к потолку
• Измерить необходимую длину пути
• Найдите место для подключения к источнику питания

В то время как электропроводка лучше всего выполняется электриком, вот как установить подключаемое трековое освещение:

• Найдите дорожку и подключите ее.
• Измерьте расстояние до места, где будет располагаться ваше освещение.
• Используйте предварительно установленные клейкие ленты. Просто снимите полоски, разместив их на расстоянии 12 дюймов друг от друга, и плотно прижмите.

Максимальное использование потолочного трекового освещения

Будьте стратегическими: Имейте в виду, что трековые светильники предназначены для рабочего освещения, поэтому при размещении трековых светильников будьте стратегическими, когда вы устанавливаете их, чтобы максимизировать охват освещения. Направляйте лучи света туда, где они нужнее всего — прямо на диваны или другие места для бесед, или под углом к ​​прихожей или более темным углам комнаты.

Работайте с открытой планировкой: Учитывая неизменную популярность открытой планировки, трековое освещение предлагает способ обеспечить непрерывность между помещениями, сохраняя при этом легкий и воздушный эстетический дизайн. Установите потолочные трековые светильники по всей длине гостиной от столовой до кухни для максимального освещения и драматизма.

Удостоверьтесь, что головки регулируются: Для чистой драмы в прямоугольных комнатах установите направляющие по всему периметру комнаты. После того, как дорожки будут на месте, вы можете установить направляющие осветительные головки там, где они необходимы — над вашим любимым креслом для чтения, направленным на множество семейных фотографий на каминной полке или прямо над зоной отдыха. Выбирая регулируемые головки, вы можете вращать головки, чтобы обеспечить полное освещение комнаты.

Подумайте о цвете: Имея так много цветовых вариантов потолочных светильников, вы можете вписать их в свой декор, выбрав цветовую палитру, которая соответствует оттенку ваших стен. Это позволит освещению смешаться с фоном комнаты, а не стать фокусом комнаты.

Работа с естественным освещением: Если в вашей комнате большие окна, трековое освещение обеспечивает достаточное освещение ночью, не блокируя естественный свет днем. В домах с высокими балочными или наклонными потолками можно разместить потолочные трековые светильники параллельно балкам, создавая ощущение визуальной гармонии.

Мы тратим так много времени на выбор мебели, произведений искусства, ковровых покрытий и аксессуаров для комнаты, но освещение, вероятно, является одним из самых важных элементов дизайна, и, к сожалению, его часто упускают из виду. Имея так много различных стилей, цветов и размеров, трековое освещение может добавить драматизма и освещения практически в любую комнату вашего дома. Независимо от того, ищете ли вы быстрое самостоятельное обновление или у вас есть профессионально установленный капитальный ремонт освещения с помощью трекового освещения, результаты всегда будут не чем иным, как впечатляющими.

Рекомендации редакции

• TikToker делится 4 невероятными лайфхаками для домашнего декора, если у вас СДВГ

• 5 простых способов украсить гостиную к весне

• 5 предметов для дома, которые вы всегда должны покупать в комиссионных магазинах (и 5 — не стоит)

• Закуски Costco, которые вы больше нигде не найдете

• Это товары для дома, с которыми Reddit соглашается, вы всегда должны покупать фирменные товары.

Как расширить трековое освещение | Главная Руководства

Сесилия Харш

Системы трекового освещения являются модульными и предназначены для расширения, если ваша цепь может поддерживать дополнительную мощность. Для вашей системы трекового освещения доступно множество разъемов. Они позволяют поворачивать, увеличивать длину, добавлять ветку или расширять трассу в четырех разных направлениях. Отдельные гусеницы доступны от 2 до 8 футов в длину и могут быть разрезаны ножовкой для еще большей настройки. Расширение вашего трекового освещения не требует дополнительной проводки.

1. Определите мощность, которую может поддерживать ваша осветительная цепь. Эта информация говорит вам о количестве приборов, которые вы можете добавить после расширения трека. Общее правило трекового освещения состоит в том, чтобы добавлять не более одного светильника на фут. 15-амперная и 120-вольтовая осветительная цепь может поддерживать в общей сложности 1800 Вт, но вы должны вычесть 20 процентов из общей мощности, чтобы избежать перегрузки цепи, поэтому безопасная мощность осветительной цепи составляет 1440 Вт. 20-амперная 120-вольтовая осветительная цепь поддерживает общую мощность 2400 Вт, но безопасная мощность составляет 1,920 Вт.

2. Сложите реальную мощность ваших лампочек вместе, чтобы убедиться, что вы не превышаете мощность вашей цепи. Кроме того, имейте в виду, что чем дальше по дорожке крепится осветительная арматура, тем тусклее может быть свет из-за падения напряжения. Вы можете добавить больше светодиодных ламп и компактных люминесцентных ламп на расширенную дорожку, чем лампы накаливания, потому что светодиоды и компактные люминесцентные лампы потребляют гораздо меньше мощности, чем лампы накаливания.

3. Выключите автоматический выключатель рельсового освещения внутри панели выключателя. Держите бесконтактный датчик напряжения рядом с настенным выключателем, который управляет трековым освещением. При наличии электрического тока на выключателе датчик издает звуковой сигнал и мигает. Держите датчик рядом с дорожкой, чтобы убедиться, что цепь отключена.

4. Найдите винт на конце дорожки, где вы хотите добавить еще одну часть дорожки для расширения вашей системы. Ослабьте винт и снимите торцевую заглушку с направляющей.

5. Вставьте прямой 90-градусный угол, Т-образный или четырехсторонний разъем в конец существующей дорожки. Вставьте кусок дорожки в разъем.

6. Загляните внутрь новой направляющей на наличие монтажных отверстий. Отметьте каждое монтажное отверстие на потолке. Отсоедините дорожку от разъема.

7. Ввинтите 1-дюймовые резьбовые анкеры винтового типа в потолок в каждом месте монтажного отверстия. Прикрепите 1/8-дюймовое сверло к электродрели, чтобы сделать направляющее отверстие в потолке при установке на потолочную балку.

8. Подсоедините новую дорожку к разъему. Используйте винты, прилагаемые к анкерам, для крепления направляющей к потолку. Используйте 1-дюймовые шурупы для дерева при креплении к потолочной балке.

9. Вставьте заглушку, снятую с исходной дорожки, в конец новой дорожки.
