Монтаж комплектов Теплолюкс MINI

ВАЖНО!

Для терморегуляторов производства компании ОО «ССТ » датчик температуры подключается к клеммам 1 и 2; напряжение питания (переменное 220 В) подается на клеммы 5 и 6, причем фаза (определяемая индикатором) – на клемму 6, а нуль – на клемму 5; выводы нагревательного мата подключаются к терморегуляторам следующим образом:

Одножильный нагревательный мат МН

• Белые установочные провода соединенные с нагревательной жилой кабеля подключаются к терморегулятору на клеммы 3 и 4.
• Экранирующую оплетку необходимо подключить к заземляющему контуру здания (или нулевому проводу – клемма 5).

1. Перед монтажом

1.1. Проверьте, позволяют ли возможности электропроводки осуществить подключение системы теплый пол Теплолюкс. Для этого суммируйте мощности всех приборов, которые могут быть подключены к сети. Допустимые параметры стандартных электропроводок согласно ПУЭ (Правила Устройства Электроустановок) приведены в таблице 1.

Материал проводников	Сечение, мм²	Ток нагрузки (max), A	Суммарная мощность нагрузки (max), кВт
Медь	2 × 1.0	16	3.5
	2 × 1.5	19	4.1
	2 × 2.5	27	5.9
Алюминий	2 × 2.5	20	4. 4
	2 × 4.0	28	6.1

1.2. Проверьте допустимый ток предохранительных устройств (автоматов). Нагревательные маты мощностью более 2 кВт рекомендуется подключать через специальную проводку и отдельный автомат. Мат должен подключаться через УЗО (Устройство Защитного Отключения), номинальный ток срабатывания которого не превышает 30 мА.

1.3. Сделайте план раскладки мата.

Определите обогреваемую площадь. Не устанавливайте теплый пол Теплолюкс MiNi под мебелью без ножек, бытовой техникой.

Чтобы разложить мат по форме обогреваемого участка, сетку необходимо разрезать на фрагменты, не затрагивая нагревательный кабель.

1.4. Определите место установки терморегулятора.

Терморегулятор должен располагаться вне помещений с высокой влажностью. Рекомендуемая высота установки – 0,8 м от поверхности пола. Желательно, чтобы к терморегулятору был простой доступ для изменения уровня температуры или настройки программы.

1.5. Начертите схему раскладки мата, отметьте место установки терморегулятора и датчика температуры пола.

Датчик устанавливается в монтажной трубке, в полу, на расстоянии 0,5 м от стены, на которой расположен терморегулятор. Трубка с датчиком внутри должна располагаться на равном расстоянии между витками кабеля для наиболее точного измерения температуры.

ВАЖНО!

Установочные провода мата должны быть подведены к терморегулятору. При планировании раскладки одножильного мата учтите, что к терморегулятору подводятся два установочных провода. Обязательно ознакомьтесь с электрической схемой теплых полов. Соединительные и концевые муфты матов должны находиться в полу.

ВАЖНО!

Нагревательный кабель должен располагаться на расстоянии не менее 10 см от других нагревательных приборов.

1.6. Подготовьте основание пола.

Поверхность пола, на которую устанавливается «теплый пол» должна быть чистой, ровной и грунтованной.

В случае если здание имеет термокомпенсационные швы, нагревательные маты тонкого теплового пола Теплолюкс MiNi должны быть расположены так, чтобы исключалась любая возможность прохождения кабеля нагревательного мата через шов.

1.7. Подготовьте инструменты и материалы, необходимые для монтажа системы.

При возникновении вопросов при монтаже системы теплый пол обращайтесь в ближайший сервисный центр или по телефону горячей линии: (495) 728-80-80.

2. МОНТАЖ

Монтаж и подключение системы теплый пол должен производить квалифицированный специалист.

ВАЖНО!

Все работы по монтажу и подключению матов проводите при отключенном напряжении.

2.1. Подготовьте в стене место для установки терморегулятора.

2.2. Проштробите в стене канавки для электропроводки, установочных проводов мата и монтажной трубки.

2.3. Установите датчик температуры.

a. Поместите датчик в монтажную трубку таким образом, чтобы он располагался вблизи ее конца.

b. Конец трубки плотно закройте заглушкой.

c. Расположите монтажную трубку с датчиком внутри по месту согласно Вашему плану.

d. Закрепите трубку на полу небольшим количеством раствора для крепления плитки.

Радиус изгиба трубки (у стены) должен быть не менее 5 см.

Расстояние от стены – около 50 см.

e. Убедитесь, что датчик свободно перемещается внутри трубки. Для этого достаточно частично вытянуть установочный провод датчика и вставить его обратно.

ВАЖНО!

Открытый конец трубки с установочными проводами должен заканчиваться у терморегулятора или распаечной коробки*, иначе заменить датчик без вскрытия пола или стены будет невозможно.

* Распаечная коробка используется в случае подключения к одному терморегулятору 2-х матов. Не входит в комплект поставки.

2.4. Уложите нагревательный мат.

Учтите, что датчик должен располагаться на равном расстоянии между витками нагревательного кабеля.

Выведите установочные провода нагревательного мата к месту расположения терморегулятора через подготовленные в стене канавки.

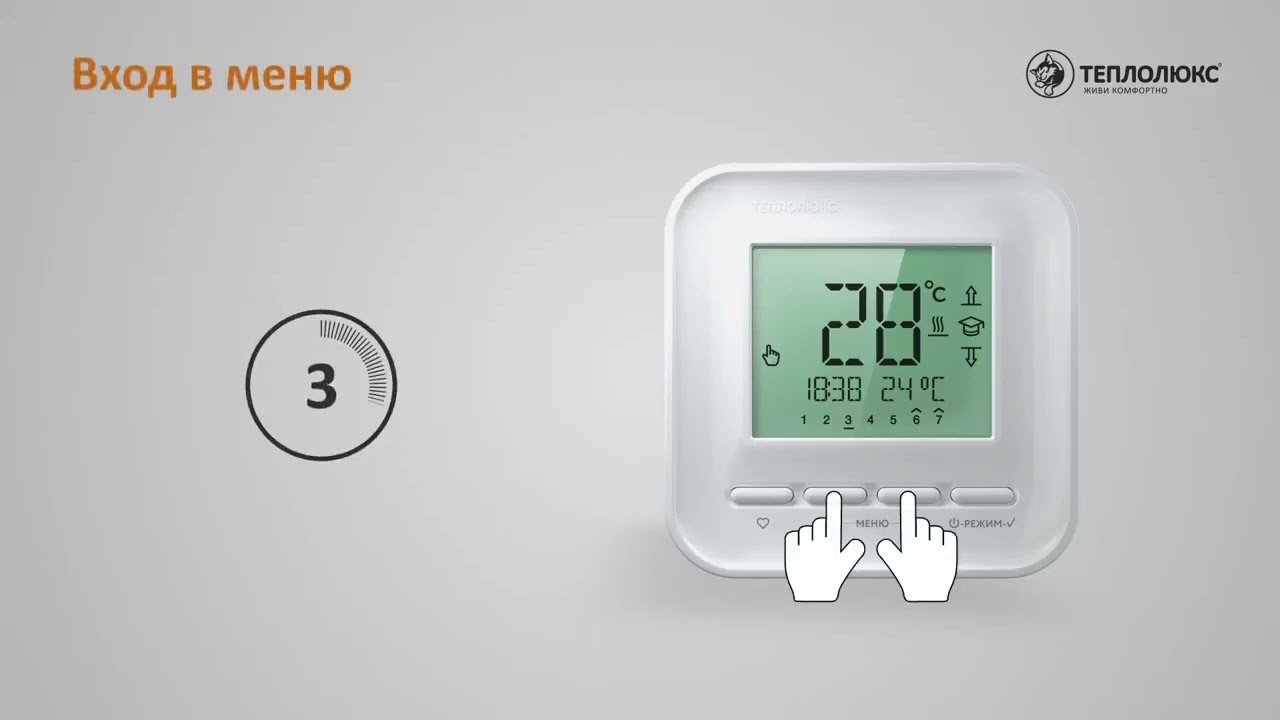

2.5. Установите терморегулятор (при отключенном сетевом напряжении!) согласно прилагающейся к нему инструкции.

2.6. Измерьте сопротивление мата и датчика, сверьте с данными в инструкциях (паспортах) и зафиксируйте на плане помещения.

2.7. Проверьте работоспособность системы теплый пол.

• Проверьте электрические соединения:
•
  подключение к терморегулятору установочных проводов матов, датчика, проводов питания согласно паспорту на терморегулятор.
• Включите напряжение.
• Включите терморегулятор согласно инструкции.
• Убедитесь, что мат Теплолюкс MiNi нагревается.
• Выключите терморегулятор.
• Отключите напряжение.

2.8. В случае использования в качестве напольного покрытия материалов с хорошей теплопроводностью (теплые полы под плитку или натуральный камень и т.д.) залейте нагревательный мат слоем плиточного клея толщиной 5–8 мм, не допуская образования пузырей и поднятия нагревательного мата.

При нанесении и отвердении плиточного клея температура основания и окружающего воздуха должна быть от +5°С до +25°С. В помещении, где будут производиться работы, не должно быть сквозняков.

После высыхания укрывающего слоя произведите его грунтовку.

ВАЖНО!

Для приготовления плиточного клея следуйте инструкции, прилагаемой к нему.

2.9. Уложите напольное покрытие, используя приготовленный плиточный клей толщиной слоя 5–10 мм.

Допускается укладка керамической плитки сразу на укрывающий слой. Толщина плиточного клея при этом должна быть не менее 8 мм. Максимальное тепловое сопротивление между нагревательным матом и помещением, создаваемое слоем раствора и керамической плиткой, не должно превышать 0,06 м. × К/Вт.

2.10. В случае использования в качестве декоративного напольного покрытия ламината, линолеума или ковролина схема укладки нагревательного мата будет следующей:

1 – Декоративное напольное покрытие (ламинат, линолеум, ковролин и т. п.)

2 – Подложка под декоративное напольное покрытие

3 – Цементно-песчаная смесь не менее 3 см

4 – Нагревательный мат

5 – Основание

ВАЖНО!

Использование в качестве подложки под декоративное напольное покрытие (ламинат, линолеум, ковролин и т.п.) материалов из древесины (фанера, ДСП и т. п.) запрещено. Не допускается использовать битум для приклеивания линолеума.

В случае применения теплых полов Теплолюкс MiNi на основе нагревательных матов в качестве комфортного обогрева в холодных помещениях, таких как помещения на первом

этаже, схема укладки нагревательного мата будет следующей:

1 – Напольное покрытие (керамическая плитка,натуральный камень и т. п.)

2 – Плиточный клей 5–8 мм

3 – Нагревательный мат

4 – Цементно-песчаная стяжка не менее 3 см

5 – Теплоизоляция

6 – Основание

1 – Декоративное напольное покрытие

(ламинат, линолеум, ковролин и т. п.)

2 – Подложка под декоративное напольное покрытие

3 – Цементно-песчаная стяжка не менее 3 см

4 – Нагревательный мат

5 – Цементно-песчаная стяжка не менее 3 см

6 – Теплоизоляция

7 – Основание

ВАЖНО!

Прямой контакт нагревательного мата Теплолюкс MiNi с теплоизолирующим материалом не допускается, иначе тонкий слой раствора, укрывающий нагревательный мат, может растрескаться.

3. ПЕРВОЕ ВКЛЮЧЕНИЕ СИСТЕМЫ

Включите терморегулятор и задайте на нем желаемый уровень обогрева, пользуясь указаниями Паспорта терморегулятора. В дальнейшем система будет работать в режиме, заданном терморегулятором, в зависимости от его типа и набора функций. Например, модели терморегуляторов с функцией программирования позволяют задать особый режим на каждый день недели.

ВАЖНО!

Включать систему теплый пол на основе одножильных матов Теплолюкс MiNi можно после полного затвердевания плиточной смеси. Вы можете уточнить данный параметр в технических характеристиках на упаковке сухой смеси.

При первом включении на достижение указанной температуры может потребоваться от 6 до 48 часов в зависимости от параметров помещения. Устанавливая тонкий теплый пол Теплолюкс MiNi на основе нагревательных матов, Вы получаете комфортную систему отопления. Для основного обогрева помещения мощности нагревательного мата недостаточно без применения дополнительной теплоизоляции.

4. ПРАВИЛА ЭКСПЛУАТАЦИИ

4.1. Все работы по диагностике и ремонту нагревательных матов и терморегуляторов производите при отключенном питании.

4.2. На полу из материалов с хорошей теплопроводностью (керамическая плитка, натуральный камень и т. д.), под которым установлен теплый пол Теплолюкс MiNi, не должны располагаться любые другие покрытия и предметы, препятствующие теплоотдаче, во избежание перегрева кабеля.

4.3. Поверхность пола с установленным обогревом не должна подвергаться механическим воздействиям во избежание повреждения нагревательного мата и датчика температуры.

4.4. При обнаружении неисправности, сбоя в работе терморегулятора необходимо немедленно обратиться в ближайший сервисный центр или по телефону горячей линии.

4.5. При длительном отсутствии в помещении рекомендуется отключить систему от сети.

4.6. Обязательно ознакомьтесь со схемой теплого пола

Вернуться к списку

Инструкция по эксплуатации терморегулятора E 91.

716

Инструкция по эксплуатации терморегулятора E 91.716: обзор интерфейса, начальная и расширенная настройки.

Оглавление

1. Видеообзор терморегулятора + настройка
2. Интерфейс терморегулятора
3. Сообщения о неисправности
4. Режимы работы
5. Основные настройки + видео
6. Расширенные настройки + видео

Ознакомиться подробнее и купить данный терморегулятор можно на странице терморегулятора E 91.716.

Видеообзор терморегулятора E 91.716

Обзор терморегулятора E 91.716 (Китай): основные характеристики, особенности, комплект поставки.

Интерфейс терморегулятора E 91.716

Кнопки и индикаторы

• Режим «программа»
• Ручной режим
• Индикатор одного из шести событий
• Время/установленная температура
• Текущая температура
• День недели
• Нагрев включен
• Блокировка кнопок
• Меню
• Кнопка «вверх/плюс»
• Датчик температуры воздуха
• Кнопка «вниз/минус»
• Кнопка включения/отключения

Сообщения о неисправности терморегулятора E 91.

716

• E0: Встроенный датчик температуры воздуха – не подключен или короткое замыкание.
• E1: Выносной датчик температуры пола – не подключен или короткое замыкание.

При обнаружении ошибки E0/E1, необходимо проверить исправность и подключение датчиков температуры.

Режимы работы терморегулятора E 91.716

Режим ручного управления

Терморегулятор постоянно в течение суток поддерживает заданную пользователем температуру. Все программные установки не действуют.

Программный режим

Работа по заданной программе. Возможно программирование 6 временных интервалов с различной температурой в течение дня на каждый день недели.

Режим комфорта

Температура может быть временно изменена для текущего режима. Комфортная температура возвращается к исходному значению в следующем событии, терморегулятор продолжает работать по заданной ранее программе.

• Пробуждение, событие 1.
• Уход из дома до обеда, событие 2.
• Возвращение на обед, событие 3.
• Уход из дома после обеда, событие 4.
• Возвращение домой вечером, событие 5.
• Сон, событие 6.

Обратите внимание! При выборе режима комфортного отопления (по датчику температуры пола), рекомендуется задавать температуру 28-32°С для комфортного отопления и 20-24°С в режиме экономии энергии. При этом повышать температуру необходимо заранее за 60-120 минут до наступления события, а понижать за 30-60 минут до наступления следующего события. Настройки корректируются пользователем опытным путем.

Основные настройки терморегулятора E 91.716

Установка времени и настройка режимов терморегулятора: ручного, программируемого, комфортного.

Включение/выбор режима работы/отключение терморегулятора

Нажмите кнопку для включения или выключения терморегулятора.

Выбор режима работы

Нажмите кнопку для выбора ручного или программного режима работы. Для выбора режима комфорта, находясь в программном режиме, используйте кнопку и .

Увеличение или уменьшение значений

Нажмите кнопку и для увеличения или уменьшения значений.

Установка даты и времени

Для установки времени и дня недели одновременно нажмите и удерживайте в течение 5 секунд кнопки и . Используйте кнопки и для установки минут, нажмите кнопку для сохранения введенных данных. Аналогично укажите час и день недели, каждый раз сохраняя введенные данные нажатием кнопки .

Включение/отключение блокировки кнопок

Одновременно нажмите и удерживайте в течение 5 секунд кнопки и для включения/отключения блокировки кнопок (загорится символ, обозначающий включенную блокировку).

Программирование временных событий и температуры

Нажмите и удерживайте кнопку в течение 5 секунд для начала программирования

Программирование временных событий и температуры

Расширенные настройки терморегулятора E 91.

716

Настройка калибровки температур, выбор датчиков измерения, установка максимальных температур, выбор режима рабочей недели, сброс настроек до заводских.

Расширенные настройки терморегулятора производятся квалифицированным специалистом.

Расширенные настройки обычно производятся после окончательной установки терморегулятора. Для входа в режим расширенных настроек на выключенном терморегуляторе нажмите и удерживайте кнопку и одновременно включите прибор.

• ADJ: Калибровка температуры

  С помощью кнопок и откалибруйте температуру. Пределы калибровки ±9,9°С.

  Нажмите кнопку для перехода в следующий пункт подменю расширенных настроек.

• SEN: Выбор датчика

  С помощью кнопок и выберите режим работы:

  • IN: датчик температуры воздуха;
  • OUT: датчик температуры пола;
  • ALL: оба датчика (датчик температуры пола ограничительный).

  При использовании терморегулятора для управления электрическими теплыми полами, выбирайте режимы OUT или ALL (режим работы по температуре пола).

  Нажмите кнопку для перехода в следующий пункт подменю расширенных настроек.

• LIT: Ограничение температуры пола

  С помощью кнопок и установите для ограничения максимальную температуру пола.

  Нажмите кнопку для перехода в следующий пункт подменю расширенных настроек.

• DIF: Шаг регулирования температуры

  С помощью кнопок и установите шаг регулирования температуры. Диапазон: 0,5-10°С.

  Нажмите кнопку для перехода в следующий пункт подменю расширенных настроек.

• LTP: Режим антизамерзания

  С помощью кнопок и установите режим антизамерзания (поддержание температуры +5°С во включенном состоянии).

  Нажмите кнопку для перехода в следующий пункт подменю расширенных настроек.

• PRG: Режим программирования по дням недели

  Выберите количество рабочих/выходных дней: 5/2 или 6/1 или 7/0.

  Нажмите кнопку для перехода в следующий пункт подменю расширенных настроек.

• HIT: Установка максимальной температуры

  С помощью кнопок и установите максимальную температуру.

  Нажмите кнопку для перехода в следующий пункт подменю расширенных настроек.

• FAC: Сброс к заводским настройкам

  Нажмите и удерживайте в течение 5 секунд кнопку , пока прибор не вернется к заводским установкам.

Для сохранения заданных настроек выключите прибор.
