Как установить светильники в натяжной потолок?

Содержание

Натяжные потолки уверенно входят в десятку самых популярных способов отделки потолочного пространства. Безупречно ровные, идеально гладкие и оригинальные: именно такие отзывы можно встретить о данном покрытии.

Несмотря на широчайший список достоинств, среди которых долговечность, экологичность и быстрый монтаж, натяжные потолки имеют один важный недостаток: они изготавливаются из достаточно «капризного» материала. Это существенно усложняет процесс установки в такой потолок любых дополнительных элементов, будь то карниз, люстра или светильник. Поверхность тканевых и виниловых полотен слишком тонкая, чтобы удержать вес каких-либо предметов. Поэтому крепление светильников к натяжному потолку выполняется только после установки в запотолочном пространстве специальных закладных.


Конструкция закладных



Итак, что же собой представляют эти «таинственные» закладные? Прежде всего, следует сказать, что именно они являются основным элементом, который удерживает светильник на поверхности потока и не дает полотну растянуться. По сути, осветительный прибор крепится не к натяжному потолку.

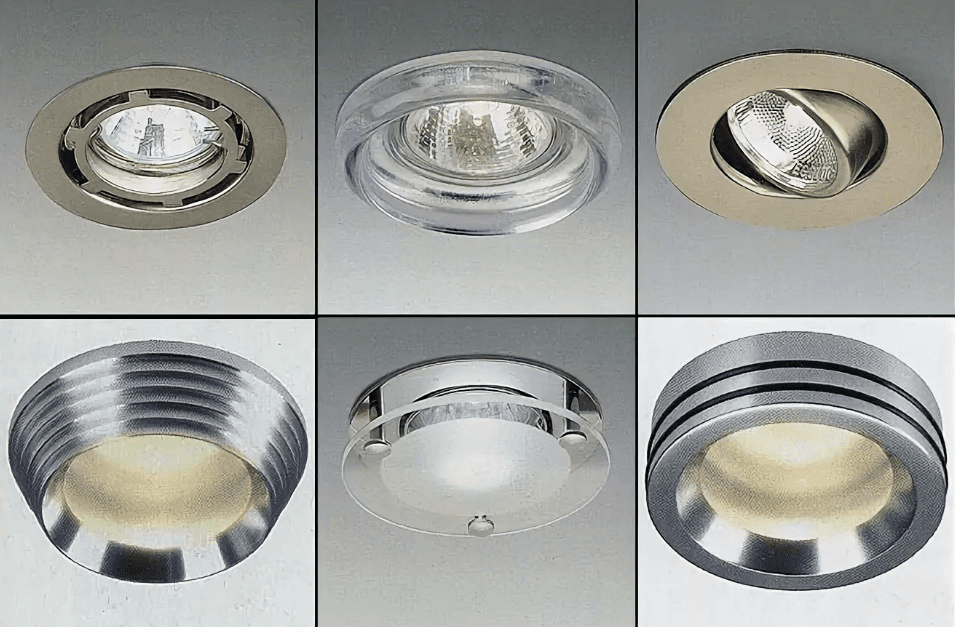

Традиционная закладная, использующаяся для монтажа точечных светильников, состоит из пластиковой платформы. Ее можно изготовить самостоятельно прямо на объекте, однако, гораздо удобнее и быстрее использовать готовое изделие. Его можно приобрести в интернет-магазине компании «АстаМ». На сегодняшний день существует несколько вариантов платформ, которые отличаются по следующим параметрам:

• Форма. Платформы для точечных светильников бывают квадратной или круглой формы. Внутри таких комплектующих присутствует отверстие, в которое вставляется корпус светильника. Если планируется монтаж люстры, потребуются специальные крестообразные, квадратные или круглые платформы. Их поверхность имеет множество отверстий под саморезы. Они позволяют закрепить на натяжном потолке люстру с монтажной планкой.
• Диаметр отверстия. Для крепления светильников к натяжному потолку используются платформы с разным диаметром внутреннего отверстия. Он выбирается, исходя из размеров осветительного прибора. В нашем интернет-магазине вы сможете приобрести платформы с фиксированным диаметром, а также универсальные модели, размер которых можно регулировать, удаляя лишние кольца.


Чтобы установить пластиковую платформу на базовый потолок, необходимо прикрепить к ней металлические подвесы.


Как закрепить светильник на натяжном потолке?



Крепление светильников к натяжному потолку выполняется в соответствии с представленной ниже инструкцией.

1. Определяем количество и место расположения светильников на натяжном потолке. При составлении схемы следует учитывать то, что светильник должен располагаться как минимум в 20 см от стены и в 30 см от следующего светильника. Кроме того, важно помнить, что если на потоке присутствует сварной шов, нельзя устанавливать светильник ближе чем в 15 см от него. Обычно одного точечного светильника достаточно для освещения 1 квадратного метра потолка.
2. Сделав разметку на потолке, можно приступать к установке закладных из платформы и подвесов. Крепятся закладные к черновому потолку при помощи саморезов.
3. После этого к каждой закладной подводится провод, подключенный к распределительному узлу. С конца провода снимается изоляция и подключается клеммник. Такая конструкция закрепляется на закладной.
4. Затем очень важно отрегулировать высоту закладных. Они выставляются по уровню будущего потолка. Для этого нужно лишь подогнуть металлический подвес.
5. Продолжить работу по установке точечных светильников можно после того, как полотно будет натянуто. Следующие действия зависят от того, какой тип покрытия использовался: тканевое полотно или ПВХ-пленка. В первом случае нужно лишь найти место расположения закладной и аккуратно вырезать в поверхности потолка отверстие нужного диаметра. Если потолок выполнен из винилового полотна, придется использовать специальные термоэлементы, которые не позволят ему «расползтись» и будут оберегать покрытие от перегрева. Их нужно приклеить к поверхности потолка в месте расположения закладной. Срезав внутреннюю часть кольца, можно получить доступ к закладной.
6. Крепление светильника к натяжному потолку выполняется только после подключения проводов прибора к клеммнику. Загнув «лапки» светильника, его корпус можно вставить в платформу. В запотолочном пространстве «лапки» распрямятся и будут надежно удерживать осветительный прибор.


Установку точечных светильников можно выполнить своими руками, только если вы имеете опыт работы с натяжными потолками и электричеством. В противном случае, рекомендуется доверить работу профессионалам.

Монтаж точечных светильников в натяжной потолок

Установка и монтаж светильников в натяжные потолки начинается с разметки мест их будущего крепежа. Разметку эту делают еще до натяжки полотна.

Применить можно два способа:

• рулетку и карандаш
• лазерный нивелир

Разметка

При использовании нивелира, сначала все метки можно сделать внизу, а затем лазером перенести эти точки непосредственно на потолок.

При разметке на полу удобно работать не рулеткой, а заранее изготовленным шаблоном. Например, отрезком плинтуса или пластикового кабель канала, отрезанного определенной длины, соответствующей расстоянию между светоточками.

Чтобы не портить покрытие пола, воспользуйтесь бумажным скотчем.

После натяжки полотна, благодаря отметкам на поверхности пола, будет очень легко перенести все эти места крепежа на уже готовый потолок.

Главное соблюдайте минимальное расстояние от края отверстия в полотне ПВХ пленки и багетом.

Оно должно быть не менее 2,5-3см.

Материалы и приспособления

Инструмент и материал, который вам понадобится для монтажа закладных и подключения точечных светильников:

• пассатижи, а лучше узкие ”утконосы”
• рулетка
• кабель ВВГнг-Ls 3*1,5мм2
• нож электрика
• канцелярский нож
• индикаторная отвертка
• перфолента 12*0,7мм или жесткая регулируемая стойка
• зажимы Wago
• термокольцо
• отвертка
• перфоратор
• дюбель-гвозди

Изготовление закладной для светильника

Для начала подготавливаете закладную. Для установки светильников в натяжной потолок существуют уже готовые закладные платформы. Они бывают:

• универсальные
• под конкретный диаметр

Если у вас универсальная, то вырезаете в ней отверстие, согласно диаметра светильника.

После этого, обязательно еще внизу примеряете к ней корпус, чтобы затем после натяжки потолка не возникало неожиданных проблем.

Далее выверяете наибольшее расстояние от базового (основного) потолка до нижнего уровня профиля. Это необходимо, чтобы отрезать перфоленту нужного размера.

замер расстояния от базового потолка

замер расстояния на платформе

Затем выгибаете эту самую ленту, придавая ей П-образную форму (размер зависит от диаметра вашего светильника):

После чего, ее нужно закрепить при помощи так называемых ”клопов” на закладной. “Клопы” – это мини саморезы 3,5*11мм

Если в конструкции светильника не предусмотрен такой крепеж саморезами, то просто пропускайте ленту в специальных прорезях под закладную и загибайте на требуемой высоте.

Вместо ленты можно использовать регулируемую стойку.

Она конечно более жесткая по конструкции, но не настолько универсальная.

Некоторые от ленты отрезают небольшой кусочек длиной в 3 отверстия и загнув его, создают дополнительное крепление для питающего провода.

Делать так нельзя. Можете легко повредить оболочку кабеля. Уж лучше воспользоваться для этой цели пластиковым хомутиком.

После сборки, остается закрепить всю конструкцию закладной к базовому потолку.

Пробуриваете перфоратором отверстие в заранее размеченных местах и с помощью дюбель гвоздей прикручиваете закладную к потолку.

Подключение кабеля

Кабель питания марки ВВГнг-LS 3*1,5мм2 должен быть проложен заранее по трассе расположения светильников.

Нельзя использовать в качестве домашней проводки освещения всякого рода провода и шнуры, типа ШВВП. Разрешенная марка именно ВВГнГ-Ls, либо NYM.

При этом минимально допустимое сечение групповых линий кабеля выбирай не менее 1,5мм2. Никаких 2*0,75мм2! Даже если у вас и нагрузка совсем маленькая.

В месте, где будет располагаться светоточка, оставляете запас кабеля в виде петли (ее потом нужно будет разрезать).

Эта петля должна свисать на уровне не менее 10-15см от уже натянутого полотна или нижней кромки закладной.

Клеммники Wago и прокалывающие зажимы

Разрезаете петлю в нижней части пополам, снимаете изоляцию с проводов на 11-12мм и соединяете их обратно через клеммник Wago серии 2273.

При этом на оставшуюся свободную клемму будут подключаться питающие провода с самого светильника. Такая схема подключения называется параллельной или подключение шлейфом.

1 of 2

Кстати, можно для этой цели вовсе и не резать кабель, оставив его цельным. Достаточно вместо Ваго применить специальные прокалывающие зажимы.

При их использовании, снимаете только верхнюю защитную оболочку с кабеля ВВГнг-Ls, основные жилы остаются не тронутыми. Заводите эти жилы в верхнюю часть прокалывающего зажима и защелкиваете его.

Встроенные ножи должны автоматически проткнуть изоляцию, создав надежный контакт. К нижней половинке подключаются таким же способом провода на светильник.

Смонтировав клеммники подключаете всю группу светильников к питающему проводу. Желательно после этого проверить индикаторной отверткой наличие напряжения на конечных контактах, чтобы потом не пришлось разбирать потолок и искать, где же пропала фаза.

Если все нормально, на этом основная часть монтажа закладных завершена. Теперь пора приступать непосредственно к самому монтажу и подключению точечного светильника.

После натяжки полотна, по ранее установленным меткам на поверхности пола, размечаете маркером и лазерным лучем нивелира точки, где необходимо будет разрезать полотно.

Если нет нивелира, то отмеряете расстояние от стен обыкновенной рулеткой.

Монтаж термокольца

Затем нужно наклеить термокольцо требуемого размера.

Оно изготавливается из термостойкого АБС пластика (стандартная толщина — 2мм). Такой материал способен кратковременно выдерживать температуру даже до 100 градусов.

Выполняет кольцо две функции:

• защищает полотно от теплового воздействия светильников

Иногда для мощных и ярких светоточек приходится наклеивать сразу по два кольца, дабы корпус светильника не задевал потолок и не происходило подобных неприятностей.

В первую очередь это относится к светильникам с галогенными лампочками.

Светодиодные лампы этому подвержены в меньшей степени. Их температура нагрева обычно не превышает 60 градусов. Для натяжного потолка это не является опасной температурой.

• выполняет роль механической защиты

То есть, позволяет вырезать отверстие в потолке так, чтобы оно при этом не разошлось.

Поэтому важно равномерно нанести клей (Космофен, Контакт и др.) по всему контуру кольца. Не должно остаться ни одного не проклеенного участка.

В тот момент, когда вы прижимаете кольцо, не нужно водить по нему пальцем, иначе оно может соскользнуть по клею. Достаточно просто его прижать и все.

Далее, осторожно, канцелярским ножом протыкаете полотно и вырезаете отверстие. При этом лучше не оставлять ничего лишнего, так как в противном случае пленка полотна будет касаться или закрывать радиатор лампочки, ухудшая ее охлаждение.

Если у вас огромный светильник, то не забывайте, что нельзя вырезать сколь угодно большой диаметр отверстия.

Он всегда ограничивается отношением толщины полотна к силе его натяжения. Например, для небольшой площади в 4м2 (2*2) и толщине пленки потолка 2,5мм – максимально возможное отверстие будет – 8см.

Кроме круглых колец еще встречаются и квадратные. Их используют для светильников с квадратным основанием.

Но большинство светильников квадратной или другой формы, без проблем подходят под круглые посадочные узлы.

Квадратные термо кольца бывают не всех размеров, и к тому же имеют немного другой принцип монтажа.

Размер отверстия в закладной должен быть на пару миллиметров больше наружного размера этого ”термо-квадрата”для того, чтобы он как бы проваливался в закладную и не деформировал от натяжения потолок.

Монтаж светильника в потолок

Далее нужно выровнять закладную. Захватываете ее пальцами и вытягиваете на перфоленте вниз так, чтобы она подошла вплотную к натяжному потолку, но при этом не давила на него.

Изначально закладные выставляются на уровне профиля. После натяжения полотна, наклейки колец и вырезания отверстий они выводятся на уровень с полотном (вытягиваются или вдавливаются).

Если вы сделаете закладную даже на 1-2мм выше уровня багета, то это не правильно. Полотно в зависимости от площади всегда провисает на 1-3см и соответственно, если закладная будет выше профиля, или на его уровне, светильник получится как бы вдавленным.

Может даже образоваться эффект набухания потолка из-за протечки воды у соседей сверху.

Это очень не красиво смотрится. Особенно на глянцевых потолках.

Для каждого вида лампочек рекомендуется разная высота опускания полотна от базового:

• для GX-53 – 35-50мм
• для E-27 – 100мм
• для MR-16 — 60-70мм
• для светильников с цоколем G9 — 40мм

Рекомендуемая мощность лампочек – не более 40Вт. Иначе можно легко повредить ПВХ пленку. В первую очередь это относится к галогенным моделям. Вот какие бывают последствия.

Далее выпускаете наружу провода питания и через клеммники Wago подключаете фазу и ноль к проводам вашего светильника.

Если проводка выполнена гибкими проводами с многопроволочными жилами, то для обеспечения надежного контакта их необходимо либо залудить, либо обжать наконечниками НШВИ.

Однако можно обойтись и без этого, достаточно воспользоваться клеммниками Ваго специальной серии №221, 222 (с флажками) , которые предназначены как для гибких, так и для многожильных проводов.

При трехжильном питающем кабеле, 3-ю жилу заземления нужно подключать на корпус светильника. Если он у вас пластиковый, а не металлический, то просто оставляете ее не задействованной.

Подключение светильников с драйвером

Если вы будете монтировать светодиодные светильники, то помните, что зачастую с ними в комплекте идут свои источники питания – led драйверы. И напряжение 220В подается через них, а не напрямую в светодиодную лампочку.

Они могут быть как встроены, так и вынесены за пределы корпуса и подключаются к нему через разъем.

Правда бывает соединение и на пайке.

Имейте в виду, что если у вас внезапно перестал работать точечный светильник, то чаще всего у него выходят из строя не сами светодиоды, а именно драйвер.

Поэтому при покупке старайтесь выбирать те светильники, где драйверы подключены именно через втычные разъемы, а не вмонтированы в корпус.

Если он сгорит, то не придется курочить сам светильник.

Вытащил из разъема старый, воткнул новый и наслаждайся комфортным освещением далее. Минимум затрат, как денежных так и временных.

Светодиодные точечные светильники выигрывают по многим параметрам перед остальными. Помимо температуры нагрева и малого расхода электроэнергии, это еще и напряжение питания.

Есть много моделей, которые будут исправно работать и давать нормальное освещение даже при минимальном напряжении 85 вольт. И не перегорят при его максимуме в 277В!

Также заранее обращайте внимание, поддерживают ли они возможность диммирования. Это функция есть не у всех моделей.

Для подключения драйвера необходимо подать напряжение на провода питания обозначенные как L (фаза) и N (ноль). Выходное напряжение с него идет уже пониженным 12В-24В.

Выходные провода отмечены как ”+” и ”-”.

Даже если вы перепутаете фазу и ноль на питании 220В, ничего страшного не случится, он от этого не сгорит.

Ну а разъем выходного напряжения на драйвере обычно делают так, что подключить его по другому (перепутав ”+” и ”-” ) не получится.

Только будьте внимательны, иногда на корпусе китайцы могут ошибочно сделать надпись Input (вход 220В) там, где должен быть Output (выход).

При съемном драйвере питания на светодиодных лампах очень удобно сначала подсоединить сам driver, а уже только потом, через его разъем воткнуть светильник.

Особо нужно отметить, что все соединения за натяжным потолком должны быть доступны для осмотра, ремонта и эксплуатации.

Именно поэтому запас кабеля делайте такой длины, чтобы провода можно было спокойно вытащить наружу через кольцо и произвести при необходимости переподключение или замену клемм.

Чтобы драйвер не болтался в воздухе на своих гибких проводах, его можно закрепить с помощью пластиковых кабельных хомутов непосредственно к питающему кабелю проводки ВВГнг.

Жилы у него достаточно жесткие и вам не придется придумывать специальное место за потолком, где же уложить driver питания.

После завершения всех процедур по подключению, спрячьте драйвер вместе с кабелем за кольцо.

Аккуратно подожмите подпружиненные лапки по бокам, заведите их именно за закладную (не за ПВХ пленку) и таким образом окончательно закрепите светильник.

1 of 2

То же самое проделываете со всеми остальными светоточками. Подаете напряжение и проверяете свечение ламп.
