устройство, технология и схема монтажа

Оригинальный дизайн, экологически чистые материалы, безопасность эксплуатации, прочность и долговечность конструкций и, наконец, простая схема монтажа – всё это характерные особенности потолков Грильято от крупнейшего в России производственного объединения «Албес».

Для каждого объекта специалисты проектно-конструкторского бюро компании предлагают своё уникальное решение, а использование в разработке BIM-моделирования помогает командам управлять проектами более эффективно и динамично. У компании «Албес» есть библиотека BIM-моделей, в том числе цифровые двойники потолков «Грильято», которые размещены на портале BIMLIB.

Устройство, типы и модели потолков Грильято

Грильято (grigliato, решётка) – это решётчатый подвесной потолок, визуально он выглядит как цельная монолитная конструкция, однако состоит из отдельных комплектующих профилей. Основные материалы, которые используются при изготовлении данных потолков – алюминий и различные его сплавы, реже используют цинк. Металлы очень лёгкие, неподверженные коррозии.

Конструкция потолков состоит из:

• L-образных профилей, ответственных за стыки подвесного потолка со стенами;
• направляющих реек, которые могут быть поперечными опорными, продольными несущими или соединительными промежуточными;
• ячеек, сформированных из тонкостенного металла, которые могут быть разных размеров;
• крепежей и пружинистых подвесов для фиксации к основе силовой рамы потолка.

Потолки Грильято идеально подходят для:

Оформления больших площадей – торговых и выставочных залов, ресторанов и кинотеатров, офисов и гостиниц. Грильято помогают визуально расширить пространство помещения за счёт трёхмерной конструкции потолка, а также маскируют дефекты и коммуникации, в том числе воздуховоды, электрические кабели, пластиковые трубы.

Помещений с повышенной влажностью – от ванных комнат до бассейнов и спортзалов. Потому что Грильято не боятся влаги, плесени и грибка.

Жилых помещений и квартир, так как потолки Грильято при использовании специальных мембран обеспечивают дополнительную шумоизоляцию помещения, а также обладают следующими преимуществами:

• экологическая безопасность алюминия;
• устойчивость к пожару (класс материалов А1), т.е. вся конструкция выполнена из огнестойких материалов;
• простая установка и такой же лёгкий демонтаж всего потолка или одной из его секций. Например, если возникает нужда добраться до коммуникаций, замаскированных потолком, то ремонтной бригаде будет достаточно демонтировать одну из решёток, не нарушая целостности всей конструкции.
• Минимальный уход – достаточно протереть потолок влажной салфеткой.

Потолки Грильято Албес представляют собой объёмную решётку, образованную U-образными алюминиевыми профилями разной ширины – 5, 10,15 мм и высоты – 30, 32, 37, 40, 42, 47, 50 мм. На выходе получаются ячейки размером от 30х30, 50х50 мм и до 150х150, 200х200 мм.

Компания производит следующие типы и модели потолков:

• стандартная ячейка – подвесная система монтируется параллельно полу, при этом ячейки правильной формы в виде квадрата;
• нестандартная ячейка – чаще используется для реализации уникальных дизайнерских решений;

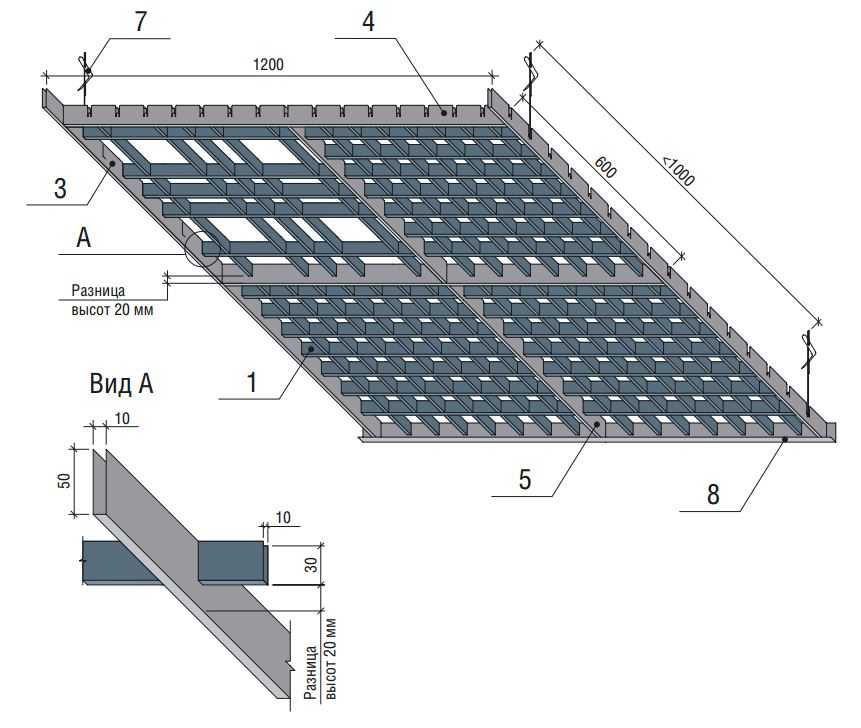

• «разноуровневый» Грильято монтируются разными по высоте профилями и хорош, когда востребован дополнительный объём потолка;
• «жалюзи» и GL15 жалюзи незаменимы там, где требуется упростить доступ к коммуникациям. Для монтажа также применяют различные по высоте профили;
• «пирамидальный» потолок используют У-образные профили, что позволяет визуально увеличить высоту помещения;
• GL15 и GL24 имеют отличные эксплуатационные свойства за счет сочетания подвесной системы Албес марок PRIM Line и CLICK PRIM и металлической решетки;
• треугольное Грильято  или «GTA-150» отличают оригинальная форма ячейки;
• диагональное — подвесной потолок с дополнительными элементами или диагоналями создаёт неповторимые формы.

Все типы и модели потолков доступны в библиотеке BIM-моделей компании «Албес».

Технология и монтаж потолка Грильято

Из-за решётчатой конструкции монтаж Грильято занимает больше времени, чем установка других видов подвесных потолков. В зависимости от типа потолка применяют У-образные, П-образные или Т-образные профили разной длины – например, 2400, 1800, 1200 и 600 мм. Профили сращивают специальными соединительными элементами, поставляемыми в комплекте с подвесным потолком.

Также профили имеют пазы, в которые и вставляют элементы решетки, называемые как «мама» и «папа».

Монтаж Грильято включает несколько этапов:

1. Подготовительный – Грильято устанавливают только на заранее подготовленные потолочные перекрытия, поэтому подготовка включает очистку потолка от старой отделки, удаление недостатков типа щелей и неровностей на поверхности, а также окраску потолка и подготовку коммуникаций.
2. Разметка будущей конструкции по всей площади помещения. На этом этапе измеряют площадь и высоту потолка, определяют периметр, выбирают размер ячейки и толщину и размер профилей. Затем на сайте РПО «Албес» можно воспользоваться калькулятором для расчёта вида и количества профиля, его длины и ширины. И, наконец, определяют местонахождение подвесов для поддержки всей конструкции и 2-3 крепежей для каждого запланированного светильника.
3. Этап монтажа включает создание основного каркаса и крепёж к нему решёток. Сначала устанавливают пристенный уголок для поддержки уровня конструкции, при этом для закрепления применяют дюбель-гвозди. Затем при помощи зонтичного дюбеля и саморезов фиксируют все подвесы так, чтобы крюк находился на 5-6 см выше, чем пристенный уголок. После в крюки подвесов вставляют каркасные рейки, начиная с самых длинных, и закрепляют их соединительными деталями. Важно — не закреплять каркас вплотную к стене, иначе будет повреждён Грильято. В конце выводят проводку снаружи потолка и собирают решётки через пазы планок «мама» и «папа». Остаётся аккуратно закрепить решётки в секциях каркаса.
4. Финальная часть – это регулировка уровня потолка при помощи подвеса. Завершает всё установка светильников.

Обучение специалистами Албес технике монтажа потолков Грильято

BIM-модели Грильято компании «Албес»→

Монтаж потолков Грильято – инструкция по монтажу от компании «Грильято-мастер»

Потолок «Грильято» состоит из каркаса, направляющих и декоративных балок, образующих решётку. Балки алюминиевые, толщина металла — 0,4 мм или 0,32 мм, поэтому вес конструкции сравнительно небольшой. Благодаря многим преимуществам системы «Грильято» вытесняют кассетные «Армстронг». Подвесной потолок можно собрать своими руками, если работать с одним или двумя помощниками.

Особенности монтажа решетчатых потолков «Грильято»

Решетчатые потолки «Грильято» — новое слово в дизайне интерьеров общественных помещений. Воздушная, лёгкая, объёмная конструкция может быть установлена по всей площади основного потолка или вмонтирована по центру на одном уровне со сплошной подвесной системой. Перед монтажом требуется провести небольшую подготовку. Если есть сильные перепады по высоте, их нужно устранить, а незначительные изъяны скроются под решёткой. Все коммуникации необходимо проложить до того, как будет выполняться крепление «Грильято» к потолку.

Основной потолок лучше покрасить или обшить гипсокартоном, но без этого этапа можно обойтись, если поверхность без выраженных дефектов. Работа по монтажу несложная, но кропотливая и требует аккуратности. Металлический профиль очень тонкий, и, если приложить чрезмерное усилие, он погнётся или поцарапается. Поэтому собранную конструкцию не рекомендуется разбирать.

Общая информация о сборке

Общая информация о сборке
Можно прочитать несколько инструкций и ничего не понять, а лучше один раз посмотреть видео, предоставленное производителем или официальным дилером и получить общее представление: что и в какой последовательности делать, что к чему крепить и как собирать решётку. В конце видеоинструкции вы увидите, как должен выглядеть готовый потолок «Грильято».

Инструменты и материалы

Всё необходимое нужно подготовить до начала работы. Материалы, которые потребуются:

• подвесы;
• элементы для сборки решетчатой конструкции;
• саморезы;
• дюбеля;
• стартовый уголок;

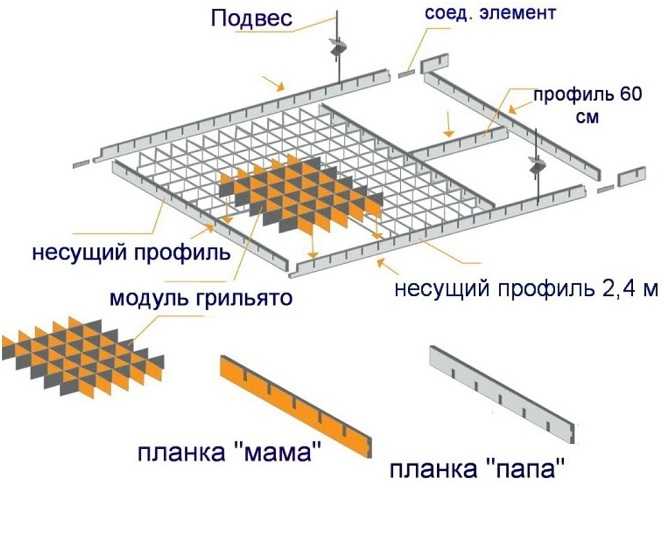

Виды профиля и вспомогательные элементы:

• Главная планка — направляющая, она же несущая. Длина — 2,4 м, по всей планке выполнены монтажные пазы для поперечных планок и отверстия с шагом 10 см. На торцах — упор и соединительный замок;
• Поперечина. Планка длиной 120 см. Она также с пазами и отверстиями, по краям находятся замковые конструкции, с помощью которых планка присоединяется к основной направляющей;
• Профили «мама» и «папа». Их длина составляет 60 см, назначение — сборка решетчатых модулей;
• Опорный уголок. Он нужен для завершающего выравнивания потолка. Крепится по всему периметру комнаты;
• Проволочные подвесы и стыковочные планки. Это вспомогательные элементы, которые также используются для крепления.

Также понадобятся инструменты:

• дрель;
• шуруповёрт;
• ножницы по металлу;
• рулетка;
• угольник;
• карандаш;
• циркулярная пила или болгарка.

Если предполагается окрашивание решётки, понадобится краска. Её можно распылять из баллончика, но это не всегда удобно, потому что краска может попасть на примыкающую стену. Оптимально использовать акриловую краску и кисть подходящего размера или покрасить элементы решётки до монтажа и дать им высохнуть. Красить не обязательно, так как производитель предлагает много вариантов расцветок.

Расчёт количества направляющих

Направляющие элементы имеют стандартную длину 2,4 м. Они крепятся вдоль всей стены. Обычно приходится обрезать или наращивать направляющие, и нужно постараться, чтобы было как можно меньше отходов и стыков. Направление монтажа зависит от длины и ширины потолка. Если площадь квадратная, можно устанавливать в любом направлении.

Сначала нужно определить, сколько модулей потребуется. Для этого надо посчитать площадь одной решётки с учетом несущих элементов. Модули выпускаются с ячейками разной величины и отличаются по габаритам (см. фото).

В зависимости от размера ячейки, отличается количество элементов «мама» и «папа» в одном модуле:

Зная площадь комнаты и одного модуля, легко рассчитать, сколько решёток и вспомогательных элементов потребуется для сборки потолка «Грильято». Количество продольных и поперечных несущих элементов рассчитывают так:

• ширину комнаты в метрах делят на 0,6;
• длину делят на 2,4;
• значения округляют до целых чисел.

Поскольку длина и ширина могут быть не кратными 2,4 м и 60 см, придётся отрезать куски от целых профилей.

Обратите внимание! Отрезки несущих элементов нужно считать как целые профили, так как у них только с одной стороны есть фиксирующая стыковочная система.

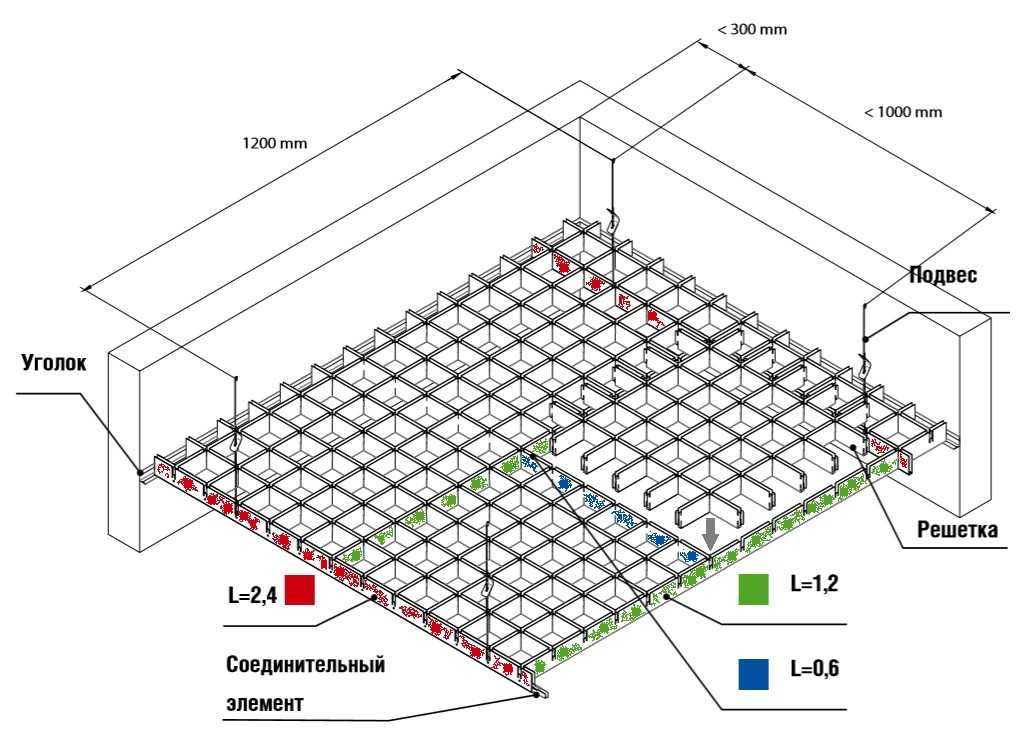

Схема сборки

В первую очередь по всему периметру, где будет выполнено крепление «Грильято», закрепляют металлический уголок (стартовый). Следующим этапом фиксируются профили длиной 2,4 м. Они соединяются между собой элементами длиной 1,2 м, расположенными перпендикулярно. В свою очередь, профиль длиной 1,2 м соединяется между собой элементами длиной 60 см. В последнюю очередь закрепляют собранные ячеистые модули. Стартовый уголок используется обычный, такой же, как при монтаже других типов потолков.

Подготовительный этап — разметка. С помощью лазерного или пузырькового уровня определяют, где будет проходить стартовый уголок, и наносят разметку. Саморезами или дюбелями фиксируют уголок. Между профилем и основным потолком должно быть расстояние не менее 15 см, можно больше (до 1 м), если позволяет высота помещения. Отступ нужен для регулировки длины подвесов, чтобы можно было сориентировать конструкцию «Грильято» строго горизонтально.

Монтаж подвесов

Подвес состоит из пружины, которая имеет вид пластины, и двух металлических спиц. Способ крепления к основному потолку зависит от материала. Если это бетон, придется сверлить отверстия перфоратором и крепить на дюбель-гвозди. Для деревянных поверхностей применяют только саморезы.

Первый этап — нанесение разметки на основной потолок. Первую точку наносят так, чтобы до ближайшей стены оставалось не менее 60 и не более 70 см, следующие отметки ставят с шагом 65-75 см. Подвесы фиксируют по разметке и выравнивают по высоте. Нужно, чтобы петли находились строго в одной плоскости.

Может получиться так, что крюк подвеса окажется в то же точке, где соединяются продольный и поперечный профили. Не нужно пытаться вставить рейку в перекрытый паз, лучше переставить крюк в соседнее отверстие, иначе металл просто погнется.

Установка главных несущих элементов

Когда все подвесы будут на своих местах, начинают устанавливать планки длиной 2,4 м. Их высота составляет 50 мм, сечение — U-образное. С одной стороны, есть стыковочный замок и продольный паз, с другой — только паз. Край планки выполнен в виде опорной поверхности. Её можно опирать на стартовый уголок или использовать для наращивания, если не хватит длины.

С одной стороны планки по всей длине есть отверстия, расположенные с шагом 100 мм. В эти пазы вставляются планки длиной 1,2 м.

Первый этап монтажа — установка длинных планок. Их сращивают между собой, а последнюю отрезают со стороны стыковочного замка. Одновременно направляющую подвешивают на крюки. Удобнее выполнять монтаж сразу двух или трёх планок. Внутрь краев, которые стыкуются между собой, укладывается переходник. Он располагается так, что в собранной конструкции его не видно, и потолок выглядит как единая конструкция

В итоге должно получиться несколько длинных направляющих, подвешенных на крюках. Они гибкие и могут погнуться от неосторожного движения. По мере сращивания можно монтировать поперечные планки длиной 1,2 м. Это обеспечит некоторую жёсткость, и погнуть потолок будет сложнее.

Монтаж поперечин и установка модулей

Поперечные элементы фиксируются просто: их достаточно уложить на подвешенные длинные направляющие. Планка представляет собой алюминиевый профиль U-сечения. По всей длине расположены пазы с фиксаторами. Когда собраны продольные и поперечные элементы, конструкцию уже можно выровнять по высоте, так как она достаточно жёсткая.

Следующий этап — сборка декоративных решеток и их монтаж. Их можно собрать и заранее. Ячеистые модули собираются из планок двух типов: в одних пазы находятся сверху, в других — снизу. Для сборки рейки просто укладывают в заданное положение, совмещая пазы. Это скучная и кропотливая работа, но её можно упростить.

Мастера делают так: кладут параллельно две вертикальные планки, на них надевают одну поперечную и протягивают до края. Получается П-образные конструкция. Потом надевают и протягивают остальные планки до нужного положения, в результате должна получиться решетка.

Собрав все модули, их укладывают на каркас. Край решетки заводят в пространство между продольным и поперечным элементами и совмещают замки с пазами. На этом этапе установка «Грильято» требует аккуратности: для совмещения придётся прилагать усилия, и важно не погнуть профиль. Последний ряд может оказаться уже, чем стандартный модуль, поэтому лишний металл обрезают. Боковые стороны подрезают ножницами по металлу, а центральную часть переламывают.

Если укорачивать решётку не нужно, срезают замок и опирают обрезанный край на стартовый уголок. Собранный потолок «Грильято» — довольно жёсткая конструкция, которой не страшны удары и прочие механические воздействия.

Все детали подвесной системы «Грильято» имеют точные размеры, поэтому при самостоятельном монтаже сложно ошибиться. Главное — учесть все рекомендации производителя.

Потолки Grillato: устройство, технология и схема монтажа. Материалы для изготовления потолка Grillo

В наше время область строительных материалов развивается очень быстро и дарит миру все новые и новые технологии. Одним из них является потолок Грилло. Впервые этот вид натяжных потолков был придуман и спроектирован в Италии. Сегодня практичность и эстетически красивый внешний вид потолков Grillatho помогли им стать известными и востребованными во всей Европе.

Содержание:

1. Технические характеристики потолка
2. Плюсы и минусы потолков Grillo
3. Типы потолков Grillatho
4. Подготовительные работы
5. Расчет требуемой конструкции
6. Маркировка основания
7. Монтаж потолков Grillo
8. Помещения, в которых стоит установить потолки Grillo

Технические характеристики потолка

Этот потолок представляет собой систему компонентов. Все устройство подвесного потолка Grillo включает направляющие каркасные рейки длиной от 60 до 240 см, вставки для соединения, декоративные профили, из которых собираются решетки, преферансы и подвесы с регулировкой, удерживающие всю конструкцию.

Даже после создания потолки Grilato поддаются усовершенствованию. Например, за последнее время в ассортименте появилось большое количество новых цветов и форматов, а также были улучшены технические характеристики используемых в производстве материалов.

В основном при создании используется алюминий и его различные сплавы. Имеет ряд положительных свойств, из него делают свои изделия:

• Легкость конструкции. Алюминий считается легким металлом, из-за чего масса конструкции на 1 м. составляет от 1 до 5 кг. Вес варьируется в зависимости от значений профилей и ячеек;
• Чистота окружающей среды. При эксплуатации металла в воздух не выделяются токсичные вещества;
• Пожарная безопасность. Благодаря наличию алюминия огонь по потолкам Grillatho не распространяется;
• Высокий уровень пластичности металла. Наличие этих характеристик позволяет изготавливать качественные профили различной толщины и конфигурации;
• Стойкость к коррозии. Алюминиевые сплавы не подвержены коррозии, что способствует продлению срока эксплуатации потолочных конструкций.

Потолки Grillato могут быть изготовлены из цинка, но мы рассмотрим алюминий, так как они дешевле и имеют больше преимуществ.

Плюсы и минусы потолков Grillo

Основные преимущества потолка Grillo:

• Конструкция универсальна, так как может использоваться в самых различных типах зданий;
• Конструкция с использованием ячеек и использование специальных мембран обеспечивают дополнительную звукоизоляцию помещения;
• Используя потолки Grilato в помещении, можно визуально изменить его объемы. Они помогают зрительно уменьшить объем комнаты, но при этом выглядят изящно и легко;
• Если есть различные виды коммуникаций или планируются или планируются, потолки Grilato будут оптимальным вариантом. Они легко их скрывают без использования дополнительного оборудования. Потолочные конструкции позволят нам регулярно работать коммуникациями, даже такими, как климат-контроль и устройства пожаротушения. При этом внешний вид комнаты останется привлекательным;

• Потолки Grillatho очень практичны, с их использованием есть возможность создать неординарный потолочный дизайн. Наиболее популярны одноуровневые конструкции, но и многоуровневые потолки, в которых можно использовать модули различных оттенков цветов и различные типы освещения, могут помочь значительно улучшить интерьер;
• можно комбинировать с другими типами секций;
• Используя потолки Grillo, есть возможность выбора из большого количества вариантов устройства освещения. Например: появляется возможность использовать встроенные или светильники;
• На конструкции не образуется грибок или плесень, благодаря обработке металла специальным порошковым материалом. Это также помогает предотвратить скопление пыли;
• При наличии решетчатой ​​конструкции потолка вентиляция воздуха работает исправно, что способствует предотвращению скопления влаги в помещении;
• Простой уход за конструкциями, заключающийся в обычной влажной уборке, без использования специальных средств.

Как и любые стройматериалы, у решетчатых потолков есть и недостатки:

• Самым главным минусом является их высокая стоимость по сравнению с другими видами потолков, но затраты на покупку окупятся, благодаря длительному сроку эксплуатации, простому уходу и привлекательному эстетическому виду;

• При монтаже потолков Грилло необходимо учитывать, что они крадут 10-15 см высоты помещения. Поэтому владельцам и без того невысоких комнат такой вид потолка не рекомендуется.

Типы потолков Grillatho

Выбор потолка Grillatho зависит не только от цветового решения, но и от устройства вставных решеток. По второму критерию потолки делились на следующие виды:

1. Стандартные. Этот вид представлен подвесной системой, которая монтируется параллельно полу. Ее ячейки выполнены в правильной форме квадрата. Из всех существующих видов решетчатых потолков стоимость этого варианта самая низкая.

2. Пирамида. Его отличием является нестандартная форма ячеек. Также при сборке пирамидальных потолков П-образные профили заменяют П-образными. С их помощью можно зрительно увеличить высоту помещения.

3. жалюзи. Этот тип используется для упрощения доступа к коммуникациям. Монтаж такого потолка производится из различных по высоте профилей. Некоторые секции выполнены в форме прямоугольника.

4. Решетка с нестандартным типом ячейки. Помогает внести разнообразие в интерьер.

5. Решетки многоуровневые. А также жалюзи, смонтированные на разных профилях по высоте. В результате создается привлекательный дизайнерский эффект.

Подготовительные работы

Потолки Grillato устанавливаются только на предварительно подготовленные потолочные перекрытия. При подготовительных работах необходимо выполнить следующие действия:

1. Удалить старую отделку.

2. Очистить потолок от грязи.

3. устранить зазор (при наличии).

4. Зафиксируйте шарниры.

5. Сдать площадь в аренду.

6. Окрасить участок потолка побелкой или специальной краской.

7. Подготовить коммуникации к установке.

8. Извините потолок на всю площадь комнаты.

Также перед началом работ необходимо определиться с количеством профилей, а значит нужно рассчитать потолок грильо.

Расчет необходимой конструкции

Прежде всего разберемся, каких размеров бывают решетчатые потолочные профили:

1. Толщина металла, который используется при изготовлении П-образных профилей, колеблется от от 0,33 до 0,49 мм.

2. Ширина реек может варьироваться от 5 мм до 24 мм, а их высота от 30 до 50 мм.

3. Размер ячейки имеет большое количество вариантов и зависит исключительно от личных желаний покупателя. Самый популярный стройматериал на рынке – 10 см. Самый большой размер может достигать до 20 см, самый маленький – 4 см.

Определившись с желаемым размером ячейки и толщиной металла, вам необходимо будет измерить следующие точки:

• поверхность потолка;
• высота потолка в м;
• периметр угла в м;
• толщина угла;
• размер уголка.

Вооружившись полученными цифрами, найдите в Интернете специальный калькулятор, который самостоятельно рассчитает количество необходимых штук каждого вида профиля, их длину и ширину.

Разметка основания

Как уже было сказано, перед монтажом потолка Grillatho потребуется разметить поверхность основания:

• В первую очередь размеры по ширине и длине помещения измеряются. Полученные значения поочередно делим на длину направляющих профилей. Определяем количество стоек, как по длине, так и по ширине, чтобы сэкономить на комплектующих. Каркасные профили нужно крепить параллельно той стене, на которой остатки вышли меньше всего.
• Далее нарисуйте в блокноте, как будут располагаться профили каркаса и планируемые светильники. Затем переносим этот рисунок на основу. На этих контурах будут подвесы, удерживающие всю конструкцию, и крепления для светильников.
• На один профиль длиной 60 см потребуется 2-3 подвеса, и при каждом следующем увеличении длины добавляем 1-2 подвеса.
• Определяем уровень дизайна с учетом всех существующих коммуникаций и светильников. С помощью строительного уровня наносим разметку по всей площади периметра.
• После того, как разметка готова, сверлим в основании потолка отверстия, которые нужны для крепления и крепления светильника.
• В случаях, когда на отдельные места потолка приходится и второстепенная нагрузка, необходимо усилить расположенные рядом рейки каркаса с помощью дополнительных подвесов.

Если на заводской упаковке указаны советы по способам размещения подвесов, обязательно их выполняйте. Это поможет вам создать равномерную нагрузку по всей конструкции и тем самым предотвратить повреждение некоторых деталей.

Монтаж потолков Грилло

В идеальном варианте вам понадобится схема установки потолка Грилло для сверки с ней при работе. Ниже такая схема, но с учетом того, что каркас имеет сечение 60*60 см.

Установка включает в себя создание основного каркаса и крепление к нему декоративных решеток. Во время работы нам не потребуются специальные инструменты для установки потолка, а отходы отходов будут минимальными.

Чтобы установка прошла без проблем, необходимо:

1. По ранее нанесенной разметке устанавливаем пристенный уголок, он понадобится для поддержки необходимого уровня конструкции. Для закрепления используем дюбель-пазы;

2. Все подвесы фиксируем с помощью зонтичных дюбелей и саморезов, при этом шаг более 1м. При необходимости регулируем их высоту так, чтобы крючок был на 5-6 см выше теменного угла;

3. Рельсы Paque вставляются в крюки подвесов. В первую очередь крепим длинные несущие профили, затем переходим к более коротким. Чтобы потолок был единым целым и прочной конструкцией, используем соединительные детали. Ни в коем случае не закрепляйте раму вплотную к стене! Это повлечет за собой механическое повреждение потолка Грилло.

4. Чтобы укоротить алюминиевый профиль, используйте ножницы по металлу;

5. Выводим нужную проводку за пределы потолка.

Сборка декоративных решеток осуществляется отдельно, это достаточно простое занятие, которое под силу даже человеку, не имеющему специальных строительных навыков. На каждой из полос, так называемых маме и папе, есть бороздки, за которыми под прямым углом собираются конструкции. Далее закрепляем собранные решетки в секциях каркаса. Делаем это очень аккуратно.

Завершающим этапом является регулировка уровня потолка с помощью подвеса и установка светильников. Как видите, инструкция по монтажу потолка Грилато очень проста, и ее можно выполнить самостоятельно.

Помещения, в которых стоит устанавливать потолки Grillo

Довольно часто, читая о потолках Grillo, у людей складывается мнение, что их можно использовать исключительно в общественных помещениях с высокими потолками. Но это совсем не так, и в жилых помещениях есть помещения, в которых установка Грилло пойдет только на пользу.

Во-первых, это коридор. Выделения от мокрой одежды и обуви часто скапливаются в межстебельном пространстве, тем самым способствуют образованию грибка и плесени. Установив потолки Grillatho, вы не только решите эту проблему, но и прекрасно украсите свою унылую прихожую.

Во-вторых, это помещения санитарной зоны. Здесь также потребуются потолки Grilato из-за высокого процента влажности. Но, несмотря на то, что конструкция влагостойкая, как и на любом металле, будет скапливаться конденсат, что повлечет за собой появление белых пятен. Поэтому в этих помещениях потолки требуют более тщательного ухода. Кроме того, если канализация второго этажа проходит в ванной или в туалете, эти перекрытия обеспечат к ней свободный доступ. 9№ 0003

По эстетическим соображениям решетчатые потолки можно использовать в любом помещении.

Единственное место, где не рекомендуется устанавливать кухню. Кухонный ребенок оседает на элементах конструкции и не подлежит очищению без нарушения защитного покрытия.

Потолки Grillatho дают волю вашему воображению. 190 оттенков цветов, различные формы ячеек и решеток, создающие разнообразные дизайнерские эффекты.. При этом монтаж очень прост и возможен своими руками. Соблюдайте вышеперечисленные правила, а также смотрите, как правильно установить видеопотолок Grillato в конце статьи, и ваш ремонт пройдет быстро, без проблем, а результат будет радовать ваши глаза еще долгие годы.

Подвесной ячеисто-растровый потолок типа «Грильято», монтаж деревянного покрытия своими руками

Сегодня многие коммерческие помещения различного назначения привлекают внимание необычным футуристическим дизайном потолочного пространства, созданным с помощью открытых подвесных конструкций Грильято, выполненных в виде монолитных ячеистых плит со встроенной подсветкой.

Повышенный интерес участников промышленного строительства Грильято к решетчатым перекрытиям объясняет их феноменальная долговечность, неприхотливость в уходе и возможность маскировки в технологической нише между конструкцией и плитами перекрытия любых инженерных коммуникаций. Перед покупкой следует узнать, что представляют собой такие системы, каковы их возможности, преимущества и недостатки, а также учесть ключевые нюансы технологии сборки.

Особенности

Грильято – одна из разновидностей кассетной растровой потолочной системы подвесного типа, представляющая собой объемную решетку, которая изготавливается на тонкой цветной алюминиевой ленте. В соответствии с толщиной металла и размером ячеек потолки весят от 2 до 6 кг/м².

В их конструкцию входят:

• Кромочные Г-образные профили , которые отвечают за формирование несущих каркасов на нужном уровне по периметру помещения, обеспечивают качественную стыковку потолка со стенами .
• Направляющие разных типов — продольные несущие, поперечные опорные, промежуточные соединительные типа папа/мама — используются для сборки каркаса силовой решетки. Стандартно металлическая решетка состоит из квадратов со стороной 600 мм.
• Ячейки готовые плиты из тонкостенного металлического профиля, которые могут иметь размеры 3х3, 4х4, 5х5, 7,5х7,5, 10х10, 15х15, 20х20 см.
• Унифицированная система креплений в виде пружинных подвесок, с помощью которых силовой каркас в точках пересечения направляющих крепится к основанию.

Немного истории

Потолочные системы Гальято – изобретение итальянских дизайнеров, получившее широкое распространение в нашей стране.Грильято послужил прообразом потолка для такого тривиального бытового объекта, как беседка с сетчатой ​​площадью потолка. Такие беседки за счет своей решетчатой ​​конструкции помогали жителям южных регионов выращивать виноград, выполняя сразу несколько важных функций. Сетчатый потолок выполнял роль шпалеры, к которой лиана цеплялась усами, и обеспечивал доступ к достаточному количеству солнца, при этом защищая вьющиеся растения от палящих солнечных лучей.

В 20 веке у итальянцев стало модным украшать террасы решетчатыми элементами, а позже эта идея воплотилась в создании подвесного потолка Грильято, который обязан своим названием итальянскому слову гриль – «решетка». Технологию Grilliato позаимствовали дизайнеры, озабоченные поиском нестандартного дизайнерского решения потолка.

В 1970 году для изготовления таких конструкций использовалось дерево, а применение алюминия для этой цели стало практиковаться лишь позже. Первые образцы подвесных систем Грильято имели немалый вес, а их установка стоила достаточно дорого.

Преимущества и недостатки

На сегодняшний день этот тип подвесных конструкций является основным конкурентом потолков Armstrong из минерального волокна, благодаря множеству преимуществ решетчатых решений.

Преимущества:

• Влажность и гигиена . Эти свойства сотовых систем делают их доступными для установки в помещениях с повышенной влажностью. Такие конструкции не боятся протечек, болезнетворных микроорганизмов, грибка и плесени.
• Ячеистая структура обеспечивает абсолютную воздухопроницаемость межпотолочной зоны, благодаря чему полноценно работает дорогостоящее вентиляционное оборудование, а в случае пожара легко удаляются продукты горения.

• Хорошие звукоизоляционные качества за счет оснащения решеток пластинами, поглощающими звуки, сопровождающие работу систем климат-контроля.
• Позволяет скрыть силовые и коммуникационные кабели и, пластиковые трубы для водоснабжения и отопления, воздуховоды для вытяжных или приточных систем вентиляции.
• Экологичность . Алюминий, из которого изготавливают профили и металлопрокат, считается экологически безопасным материалом, исключающим выделение токсичных соединений.
• Металлопрофиль с высокой отражательной способностью и усовершенствованным световым дизайном за счет вариативности установки электроприборов.

• Легкая разборка конструкций для переноса в другое помещение без потери первоначального вида решетчатых панелей и нарушения целостности силового каркаса. Чистая установка, беспроблемная транспортировка на большие расстояния и хорошая ремонтопригодность.
• Долгий срок службы — около 30 лет, так как при производстве современных сотовых систем используется высококачественное сырье. Такой алюминий невосприимчив к УФ-излучению, обладает высокой устойчивостью к коррозии и выдерживает резкие перепады температур.

Недостатки:

• Стоят значительно дороже других потолков, что объясняется высокой стоимостью алюминия.
• Трудоемкость монтажа потолка в срок, особенно при зашивке извилистых коридоров, где приходится постоянно срезать кромочные сетки, помещения с нишами или выступающими углами и множество точек врезки электроприборов. Все это приводит к удорожанию монтажа почти на 50%.

• Грильято, вопреки распространенному мнению, не являются огнеупорными или огнеупорными конструкциями, соответственно их установка исключает дополнительную пожарную безопасность помещения. Огнестойкие конструкции имеют свойство выдерживать нахождение в эпицентре пожара в течение заданного времени и не разрушаться. Огнестойкие конструкции способны оставаться в аналогичных условиях, сохраняя при этом химическую/физическую стойкость и прочностные свойства. Нагрев алюминия до 140°С провоцирует потерю металлом прочности, а до 660°С — переход в жидкое состояние.

• Отсутствие полного доступа к инженерным системам, хотя многие источники утверждают обратное. Конечно, рука с отверткой или пассатижами пролезет в отверстие 20х20, но качественно произвести серьезные ремонтно-монтажные работы не получится. Грильято позволяет осмотреть только потолочное пространство без необходимости разборки всей конструкции, как в случае с системой Армстронг. При обнаружении неисправностей необходимо демонтировать панели в проблемном месте, после чего уже можно обслуживать подвесную систему.

Виды и характеристики

Подвесные потолки Грильято классифицируются по нескольким критериям. По типу конструкции они бывают цельносборными и свободнонесущими. В первом случае сотовые модули крепятся к пробитым силовым профилям защелкиванием.

Целые сборки

Такие потолки считаются более прочными, а визуально выглядят как плоскость с однородной фактурой, за счет того, что решетки/силовые профили имеют одинаковую ширину.

Также их стоимость выше, чем у консольных решений, сложнее монтаж, а при необходимости еще и трудно добраться до потолочного пространства.

Для установки или удаления модулей во всей сборке требуются определенные навыки. Так как металлический профиль решетки имеет толщину до 0,4 мм, то при надавливании/толкании новичок рискует его деформировать.

Свободнонесущие

Данные конструкции устанавливаются с использованием силовых тавровых профилей, а модули размещаются в ячейках каркаса по принципу пластин в системах Армстронг.

Их покупка будет дешевле на 13-15%. В этом случае можно смело проводить работы в потолочной зоне, не опасаясь повреждения панелей. Однако визуально хорошо будут выделяться тавровые профили, разделяющие основные ячейки со стороной 60 см. Такой дизайн может противоречить общей концепции дизайна помещения, что может стать причиной отказа от него в пользу цельно-сборного дизайна.

Вид сетки

Решетчатые потолки Грильято отличаются накрывающими профилями — окрашенными, лакированными, анодированными или имитирующими фактуру любых материалов.

В зависимости от исполнения модулей сотовой связи различают модели:

• в классическом исполнении;
• создан по аналогии с жалюзи;
• с пирамидальной конструкцией;
• нестандартные многоуровневые варианты.

Стандарт

При сборке классических решеток используйте П-образные профили. Размеры ячеек не должны превышать высоту основания более чем на 3 % при условии, что высота стен в помещении составляет максимум 3 метра. Стандартные системы имеют возможность подавлять шум, идущий только сверху вниз, с дальностью распространения до 10 дБ.

Такие конструкции органично вписываются в любые архитектурные решения, просто монтируются и стоят недорого, чем и обусловлена ​​их актуальность.

Пирамидальный

Использование профилей с Y-образным сечением позволяет создавать ячейки в формате усеченной пирамиды, которая иллюзорно добавляет помещению объема за счет добавления высоты. Такие модели наиболее выгодно использовать при проектировании помещений сложной геометрии — с пандусами, мансардой, многоуровневыми потолками, многоугольными объемными элементами.

В этом случае подпотолочное пространство просматривается значительно меньше, чем при установке стандартных моделей. По этой причине допускается, чтобы ячейки пирамидальных моделей имели размеры, на 8–10 % превышающие высоту плит. Уровень шумоподавления сверху вниз – до 18 дБ, снизу вверх – до 12 дБ. При монтаже пирамидальных конструкций необходимо соблюдать осторожность, так как при неосторожном обращении решетки могут погнуться.

Грильято-жалюзи

Решетки, выполненные по аналогии с жалюзи, имеют высокую плотность ячеек. Это самый «глухой» вид растровых систем грильято, который незаменим там, где необходимо максимально закрыть подпотолочную зону и обеспечить качественную маскировку коммуникаций . Это касается широких воздуховодов мощной системы вентиляции приточно-вытяжного типа.

Такие вентиляционные системы часто устанавливаются в развлекательных заведениях, благодаря которым некурящие гости могут «мирно» общаться за одним столом с курящими, не мешая друг другу. Модели жалюзи также реалистично имитируют деревянный потолок. Хотя за установку Грильято-жалюзи придется выложить почти такую ​​же сумму, как и за возведение массива, тем не менее такое решение во многих случаях оправдано, поскольку позволяет стать обладателем негорючего, стойкого к влаге и гниению потолок.

Многоуровневый

Профили «папы» с зазорами в верхней части обеспечивают возможность крепления дополнительных несущих элементов, благодаря чему сборка следующих секций может производиться сдвигом конструкции вверх.

Данная технология применяется в редких случаях, так как формирование выступов с ярко выраженным перепадом высот является достаточно трудоемким процессом, требующим применения большого количества дорогостоящего алюминия.

Поэтому при сооружении многоуровневых потолочных систем гораздо выгоднее использовать комбинированную технологию монтажа:

• Для сборки каркасной части многоуровневой потолочной системы использовать С-/П-образные оцинкованные профили;
• обшивка вертикальных поверхностей — боковин — гипсокартонными листами;
• горизонтальные проемы для установки несущих каркасов ячеистого потолка;
• несущие рамы закрывают решетками, размещая под ними электроприборы.

Использование разноцветных профилей визуально подчеркнет разные уровни оформления, сделав оформление потолочного пространства более выразительным. При обновлении дизайна потолка достаточно будет местами поменять цветовые модули, чтобы поверхность заиграла новыми красками.

Цвета

Подвесные системы Грильято могут похвастаться разнообразием дизайнерских решений с различной формой ячеек и цветовой гаммой. Помимо выбора основных цветов — черного, белого, бежевого, золотого, шоколадного, суперхромного, серебристого и матового алюминия, производители предлагают модели, окрашенные в RAL.

Кому-то широкая цветовая палитра поможет наконец-то отказаться от скучных монохромных решений потолков в монотонном белом варианте, порой сильно диссонирующем с оригинальным дизайном интерьера.

Вы можете заказать потолок в тон торговому оборудованию, в оттенке, соответствующем общей палитре интерьера, или в фирменных цветах компании, что всегда благоприятно воспринимается постоянными клиентами и позволяет расширить круг своих клиентов база.

Область применения

Изначально паропроницаемые подвесные потолочные системы со звукоизоляционной способностью применялись на промышленных объектах, где необходимо было разместить инженерные системы под базовым основанием без нарушения строительных норм и требований пожарной безопасности.

По сей день производителями лучших потолков Грильято остаются компании, изготавливающие несгораемые строительные конструкции.

Широкому распространению натяжного потолка Грильято в какой-то мере способствовал глобальный спад экономического развития, наступивший в конце 90-х годов прошлого века. Между производителями развернулась ожесточенная борьба за покупателей. Ведущие компании озадачили штатных дизайнеров приданием утилитарным изделиям декоративных качеств, поэтому появились растровые подвесные системы в стильном дизайне, которые не стыдно было монтировать в общественных местах.

Современные Грильято отличаются универсальностью применения.

Устанавливаются практически на любые крытые общественные объекты, будь то транспортные терминалы, производственные, торговые, административные, развлекательные или спортивные объекты.

Что касается возможности оформления подвесных систем жилых помещений, то решение этого вопроса остается на усмотрение пользователей. Если вас не смущает «полупрозрачность» ячеистой конструкции, сквозь которую просматриваются коммуникации , у вас помещение с высокими потолками и вы являетесь поклонником нестандартных решений в интерьере, то можете смело рассматривать вариант установка Грильято.

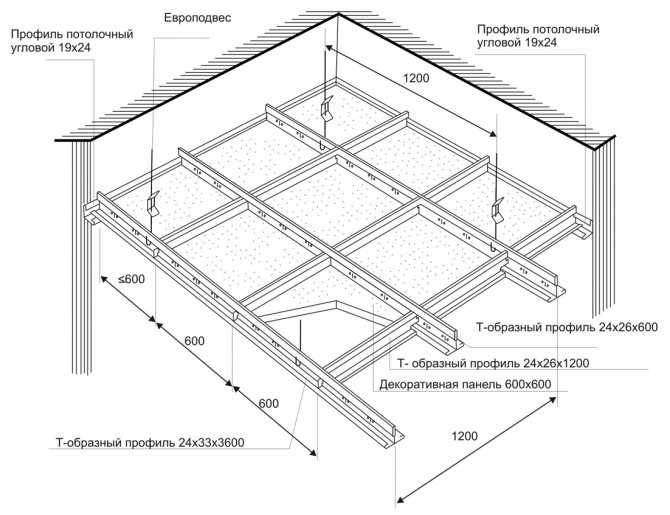

Схема установки

Одним из преимуществ Грильято является возможность самостоятельной сборки, но не в габаритном помещении, а в квартире. Перед заказом потолка необходимо будет рассчитать необходимое количество комплектующих для его установки в конкретном помещении. В противном случае дорогостоящий материал перерасходуется. , потому что помещения, где стороны кратны 600 мм, встречаются достаточно редко.

Подготовительный этап подразумевает необходимость правильного распределения элементов решетки для резки. Чтобы приступить к расчету потолка, начинают с прочерчивания сетки с расположением цельных сотовых фрагментов и панелей для обрезки. Монтажные несущие профили рассчитываются исходя из конструкции выбранной модели подвесной системы и схемы сетки для обрезки.

Перед монтажом также необходимо определить количество электроприборов и выполнить все монтажные работы по прокладке инженерных сетей. Не забудьте ознакомиться с инструкцией по сборке купленной модели и рекомендациями производителя.

Монтаж

Планируя сборку подвесной системы своими руками, помните, что при работе с Грильято необходимо строго соблюдать технологию сборки. требуется база. Решетки обрезаются исключительно профильным резаком. иначе получится потолок с рваными краями, которые потом будет невозможно замаскировать.

Заказ:

• Подготовка основания — очистка, обработка грунтовкой глубокого проникновения по бетону, окраска в профиль. В низкой комнате основание красят темной краской.
• Разметка рабочей поверхности под окантовку : в каждом углу ставится контрольная метка, затем с помощью шнура отрезаются промежуточные отрезки и выставляется уровень горизонта. Высота потолка помещения должна быть не менее 20 см.
• Установка окантовочного профиля . При выборе крепежа – саморезы (минимальный размер – 16х4,2) – и шаг от 30 до 60 см отталкиваются от материала стен. Установку на бетонное или деревянное основание допускается производить с большим шагом, а если материалы основания слабые, то с меньшим.

• Монтаж несущих профилей начиная с длинной стены помещения. После соединения несущих и опорных профилей приступают к монтажу промежуточных. В процессе монтажа на каждую пару пролетов с учетом шага 60 см должно приходиться по одному подвесу.
• Крепление всех подвесов к основанию осуществляется саморезами с полипропиленовыми дюбелями. При этом примерно выровняйте раму на подвесах по линии горизонта.
• Окончательное выставление силового каркаса в горизонтальном положении с последующим креплением проемов 60х60 для установки оборудования не менее чем на два подвеса в каждом углу, расположенных по диагональной оси.

• Крепежные приспособления , в качестве крепежа используются подвески.
• Сборка незавершенных модулей , подгонка размера на месте и окончательная установка.
• Установка комплектных решеток по аналогичному принципу.
• Подключение освещения и проверка работоспособности системы освещения.

Чтобы потолочная конструкция приобрела законченный вид, важно правильно подобрать электроприборы. Для решения этой проблемы рекомендуется бороться с точечными прожекторами , которые легко встраиваются в решетки грильято.

Помимо растровых светильников, одноламповые и двухламповые приборы направленного свечения Можно рассмотреть возможность установки оригинальных светильников с призматическими или опаловыми рассеивателями.

Советы

Чтобы правильно подобрать потолки с ячейками и научиться ухаживать за ними, необходимо прислушаться к следующим рекомендациям:

• В потолки Грильято можно установить потолочные светильники для получения интересных световых эффектов или создания оригинального освещения узоры. Выбор такого решения системы освещения предполагает обязательное закрепление потолочных электроприборов на базовом основании, так как конструкции не рассчитаны на такие дополнительные нагрузки.

• На прозрачность подвесной системы влияет размер ячеек в модулях. Через крупноячеистую модель прекрасно просматриваются все коммуникации в потолочном пространстве. При формировании стоимости решающее значение приобретает обратная зависимость: чем меньше ячейка, тем дороже потолок. Здесь важно найти компромиссное решение – оптимальное сочетание цены с маскирующей способностью потолка.
• Грильято долго будет радовать зеркальным блеском при условии систематической влажной обработки любым неагрессивным моющим средством.
• При установке Грильято в квартирах важно следить за тем, чтобы конструкция приобретала вид полноценного декоративного модуля, чему способствуют дополнения в виде цельных hi-fi вставок и закрытого каркаса.

• Обивка входной зоны Грильято, где часто сохнет промокшая одежда, обувь и зонты, выгоднее установки Армстронг, пластины которой могут вздуваться от испарений, скапливающихся в межпотолочной зоне.
• В санузлах обустройство влагостойкой системы Грильято хоть и оправдано, но не препятствует попаданию конденсата. Поскольку дистиллят содержит пыль, со временем потолок потеряет первоначальную яркость цвета, а на поверхности появятся разводы. Поэтому в ванных или туалетах лучше устанавливать отдельно стоящую конструкцию, где модули легко снимаются для уборки.

Красивые примеры в интерьере

В фотоподборке представлены оригинальные варианты оформления потолочных пространств сотовыми системами Грильято:

• Потолки Грильято можно интегрировать во многие современные стили интерьера – от авангарда и минимализма до хай-тека и лофта , так и классические.

• Идеальными местами для установки Грильято являются гаражи и рабочие помещения. Именно в интерьере таких помещений будут как нельзя кстати конструкции с чеканной геометрией, выверенными пропорциями и лаконичным дизайном.

• При оформлении длинных коридоров или входных зон сетчатый потолок может выступать инструментом зонирования. Нужно только совместить два вида потолочной системы, например, стандартную конструкцию с решетками-жалюзи.
