Дюбель-бабочка: принцип работы, применение

Для гипсокартона предназначено несколько видов дюбелей. Один из них – дюбель-бабочка. Он позволяет закрепить на гипсокартоне небольшие легкие предметы, например, картины, светильники, полочки, фоторамки. «Бабочка» облегчает задачу: сверлить основную стену, устанавливать закладные элементы не нужно. Благодаря особой конструкции дюбель-бабочка надежно удерживает вес подвешиваемого предмета.

Содержание

Особенности конструкции

Дюбель состоит из нераспорных и распорных частей

Дюбель-бабочка производится из пластика и нейлона. Материалы недорогие, что обеспечило высокую популярность этого вида крепежа. Он состоит из нескольких конструктивных элементов, каждый из которых выполняет определенную функцию:

• начальная нераспорная часть – снабжена стопорными ребрами, которые предохраняют от проворачивания;
• деформационная часть – которая «сламывается» или скручивается при вкручивании самореза; некоторые разновидности могут также иметь небольшие усы;
• концевая нераспорная часть – обеспечивает фиксацию и деформацию дюбеля.

Факт! Самый распространенный дюбель-бабочка размером 8×50: 8 мм – диаметр, 50 мм – длина.

Дюбель-бабочку можно установить на одинарный или двойной слой настенного гипсокартона, соответственно, толщиной 10-12 мм или 20-24 мм.

Принцип работы

Если нажать на боковые стенки дюбеля, он сложится. При вкручивании самореза или шурупа дюбель деформируется таким же образом: появляются «лапки», которыми дюбель упирается в лист гипсокартона с обратной стороны. Благодаря большой площади соприкосновения и достаточному давлению крепеж надежно удерживается в отверстии и выдерживает вес подвешиваемого предмета, гипсокартон не разрушается.

Дюбель-бабочку можно использовать не только в работе с гипсокартоном.  Он также подходит для подвешивания предметов на фанеру, ДВП, ГВЛ, МДФ. Главное, чтобы толщина материала была подходящей.

Как закрепить

В гипсокартоне нужно просверлить отверстие. Затем вставляют дюбель в гипсокартон, предварительно сжав крепеж с боковых сторон. Вставлять нужно до конца. Под шляпкой дюбеля есть боковые кромки, которые зацепляются за гипсокартон, не давая элементу проворачиваться.

Те самые кромки

Когда дюбель вставлен, нужно взять саморез по дереву с крупной резьбой и надеть на него кронштейн, крючок, зажим, в зависимости от цели работы. Затем шуруп вкручивают вручную с помощью отвертки или шуруповертом.

Шуруп вкручивают до конца

Когда саморез дойдет до второго отверстия дюбель-бабочки, он сразу пойдет туже. Нужно закрутить его до упора.  Боковые стенки сложатся и упрутся в гипсокартон с обратной стороны, тем самым зафиксировав крепеж. Чтобы проверить прочность монтажа, следует с небольшим усилием потянуть за выступающую часть крепежа. Если нужна выступающая часть, чтобы что-то подвесить, можно немного выкрутить саморез.

Можно частично выкрутить шуруп

Выбор дюбеля по характеристикам

Один дюбель выдерживает до 18–20 кг, соответственно, более крупный крепеж имеет большую несущую способность, маленькие дюбеля – меньшую. Крепеж комплектуется саморезами с подходящей длиной, диаметром, типом резьбы, но нужно учитывать, что будет установлено на стену. Иногда требуется более длинный шуруп. В то же время бывает, что расстояние между гипсокартонной перегородкой и основной стеной не позволяет использовать шуруп необходимой длины. В таком случае следует просверлить в основной стене углубление тем же сверлом, которое использовалось при подготовке отверстия в гипсокартоне.

Многие предпочитают старую добрую штукатурку, избегая гипсокартонных конструкций как раз из-за того, что на гипсокартон нельзя ничего подвесить, как принято считать. Но дюбель-бабочка решает эту проблему.

Да!

45.14%

Нет. Требуются дополнительные ответы.
Сейчас спрошу в комментариях.

40.44%

Частично.  Еще остались вопросы.
Сейчас отпишусь в комментариях.

14.42%

Проголосовало: 1637

Оцените полезность статьи, нам будет приятно 🙂

Виды крепежа для гипсокартона: обзор, тесты на нагрузи

Или статья о том, как не расстроить жену новой дыркой и «прибить полочку».

Ах, гипсокартон, ах Августин Сакетт! Подарил же ты нам это чудо-чудное да диво-дивное, с помощью которого и ремонт облегчить можно, и практически любые идеи по планировке и перепланировке помещений воплотить. Подарил, да. А про крепеж к этому хрупкому строительному материалу не рассказал.

С чего начинается родина процесс крепления?

С гвоздей? Расколешь, дырки оставишь, мать заругает.

С саморезов? Безусловно, если нагрузка на каждый элемент крепежа будет невелика. Картинку повесишь – и то легкую, иначе вырвет жену, когда очередную дырку в стене увидит.

Дедовский метод, «закладные»?  Как будто уже теплее. Вмонтируешь бруски под «гипс», саморезами прошьешь: вся нагрузка на бруски. Захочешь потом полочку прибить прикрепить к стене что-нибудь – и где теперь эти бруски искать? Если и найдешь место дислокации силовых конструкций за гипсокартоновой стеной, не всегда оно будет удобным под монтаж, который ранее не планировался.

Исходя из этих умозаключений, современники господина Саккета выдумали под гипсокартон специальный метиз – анкер.

Стопор и распор или коротко о принципе действия.

Принцип действия любого анкера основан на явлении давления или трения, либо, что чаще, их совокупности. Поясним.

С одной стороны, для крепления к гипсокартону чего-либо должен иметься «стопор» с черновой стороны стены, ограждающий метиз от вырывания. С другой стороны, в само тело крепежного отверстия метиз должен входить внатяг, как бы создавая «распор».

Таким образом, мы приходим к типичной конструкции анкерного болта под гипсокартон:

1.
   Корпус устроен так, что может сформировать одновременно и «стопор» и «распор». Для удобства будем называть корпус «гильзой».
2.
   Присутствует винтовое крепление с гайкой или без, при помощи которого непосредственно формируются и «стопор», и «распор». Для удобства будем называть винт, шуруп или саморез «пулей».

На этом лирическое отступление не заканчивается, так как указанные выше тезисы всего лишь необходимые условия хорошего крепления. Достаточные условия:

1.
   Анкер должен либо иметь антикоррозийное покрытие, либо изготавливаться из полимера. Такой выбор материалов уже успел зарекомендовать себя в условиях перепада температуры и влажности, характерных, например, для начала и конца отопительного сезона в России.
2.
   Показатель прочности пули анкера также немаловажная характеристика. Не все же картинки вешать. Люстра в доме тоже нужна!

Сравнение анкеров.

как эксперимент, вышедший из под контроля.

Вместо того, чтобы залить нашего читателя водой, состоящей из разрозненной непроверенной информации, наша редакция проверила на прочность наиболее используемые виды анкеров экспериментально.

Экспериментальная установка состоит из:

1. квадратного листа гипсокартона 500х500 мм толщиной 12 мм или ½ дюйма, расчерченного так, чтобы без особого труда монтировать анкер точно посередине;




2. деревянной оправки для гипсокартона, при помощи которой его легко можно установить в пресс;





3. пресса с деревянной рамой под оправку и приспособлением для подачи контролируемого усилия на метиз, вмонтированный в гипсокартон.

Задачи эксперимента:

1. вырвать из гипсокартона каждый метиз три раза, установить усилие срыва в килограммах;
2. сравнить полученный результат с теоретическими данными на упаковке;
3. оценить степень разрушения листа гипсокартона для каждого анкера;
4. при оценке результатов привязываться именно к типу анкера, а не к конкретному производителю.

Металлический дюбель (анкер) типа DRIVA

Очень распространенный в наших краях зверь, по сути вспомогательный метиз в виде шурупа с высокой резьбой, в котором сделана резьба под основной крепежный элемент – тоже шуруп или саморез.

При монтаже не требует особых умений и знаний, достаточно отвертки (или шуруповерта, как в нашем случае). Сверлить отверстие под «дриву» также не нужно, при вкручивании она делает это за вас.

Из-за утилитарности данный метиз представлен в двух размерах:

В ходе первого подхода выяснилось следующее: срыв метиза данного типа происходит при нагрузке в 105lbs, что соответствует 47,6 кг. Учитывая информацию на упаковке (50lbs – 22,7 кг), результат более, чем впечатляющий.

Что касается разрушений, которые после себя оставляет данный метиз, результат удовлетворительный, поскольку размер дырки в общем-то сравним с размером анкера.

Распорный дюбель для полых материалов

Обычный дюбель-бабочка, который вставляется в стену в сложенном положении в заранее подготовленное крепежное отверстие. После монтажа шурупа или самореза раскрывается, создавая с задней стороны стены распор.

Размеры анкера в основном различаются по длине:

Срыв дюбеля в первый раз происходит на отметке в 73 lbs, что соответствует 33,1 кг в системе СИ. Получается, что указанный на упаковке порог для гипсокартона (drywall) в 69 lbs или 31,3 кг перейден.

Что же касается размера отверстия, остающегося в гипсокартоне после срыва данного вида анкера, результат много лучше, чем для предыдущего конкурсанта.

Стоит сказать, что этот дюбель-бабочка — западный вариант очень распространенного в наших магазинах изделия. Несмотря на некоторые конструктивные различия материал изготовления один и тот же, и, соответственно, предел прочности обоих метизов одинаков. Что касается принципа действия, классический “стопор”-”распор” в обоих случаях.

Пластиковая раскрывающаяся DRIVA

В отличие от металлического собрата эта «дрива» имеет возможность раскрываться за гипсокартонной стеной под действием вкручиваемого в нее шурупа. Для установки, как и в предыдущем случае, достаточно отвертки или шуруповерта.

Первый подход несказанно удивил нашу редакцию. «Дрива» она и в африке «дрива», марку держать умеет: и металлическая, и пластиковая. Срыв произошел на отметке в 173 lbs или 78,5 кг, что, конечно, серьезно превышает установленный производителем лимит (110 lbs – 49,9 кг).

Однако дальнейшие два подхода (102 lbs – 46,3 кг, 160 lbs – 72,6 кг соответственно) наталкивают на мысль о том, что разброс качества даже не от партии к партии, а от упаковки к упаковке весьма серьезен. Это объяснимо методом производства (отливка) и материалом изготовления (обычный для дюбелей полимер – пластик).

Кроме того, размер «демонтажного» отверстия оставляет желать лучшего. В таблице результаты второго эксперимента обозначены красным цветом, так как усилие от производителя не было достигнуто.

DRIVA пластиковый	Усилие срыва, кг	Разрушение (визуально)
Информация на упаковке	49,9	-
Эксперимент 1	78,5	неуд.
Эксперимент 2	46,3	неуд.
Эксперимент 3	72,6	неуд.

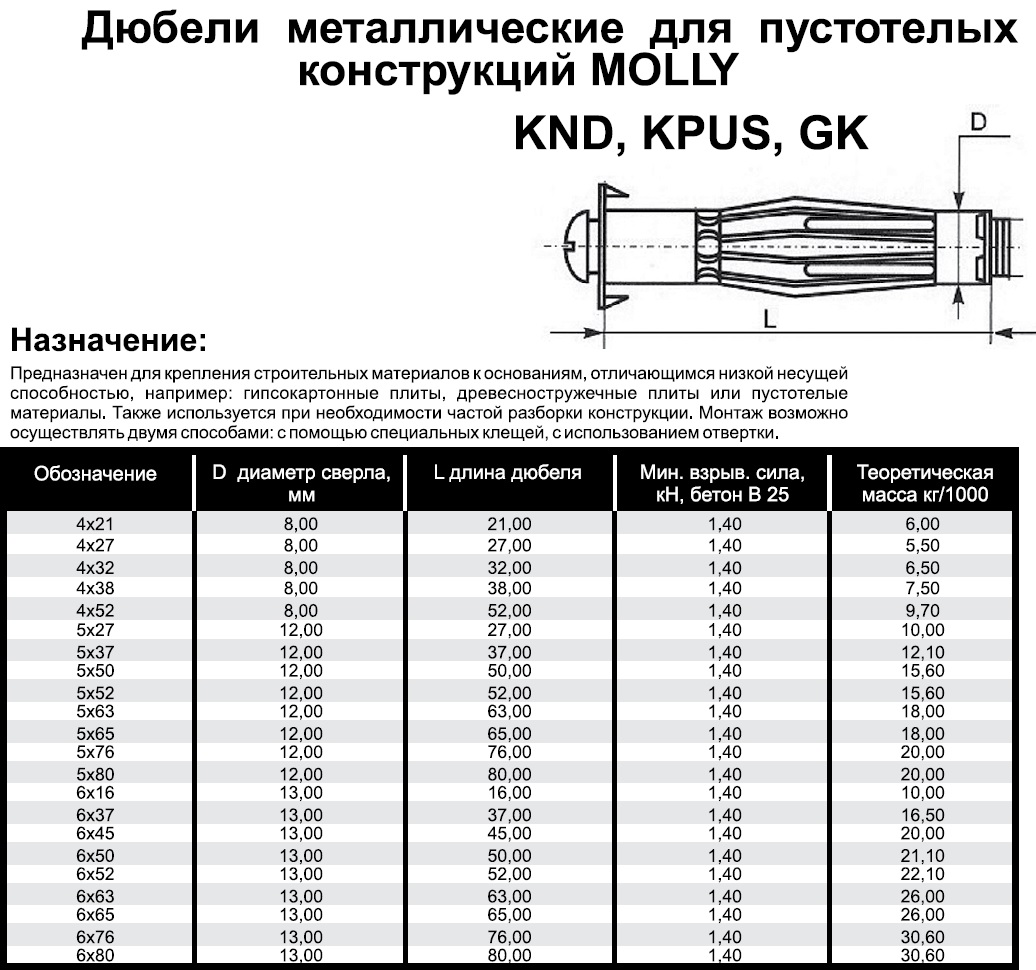

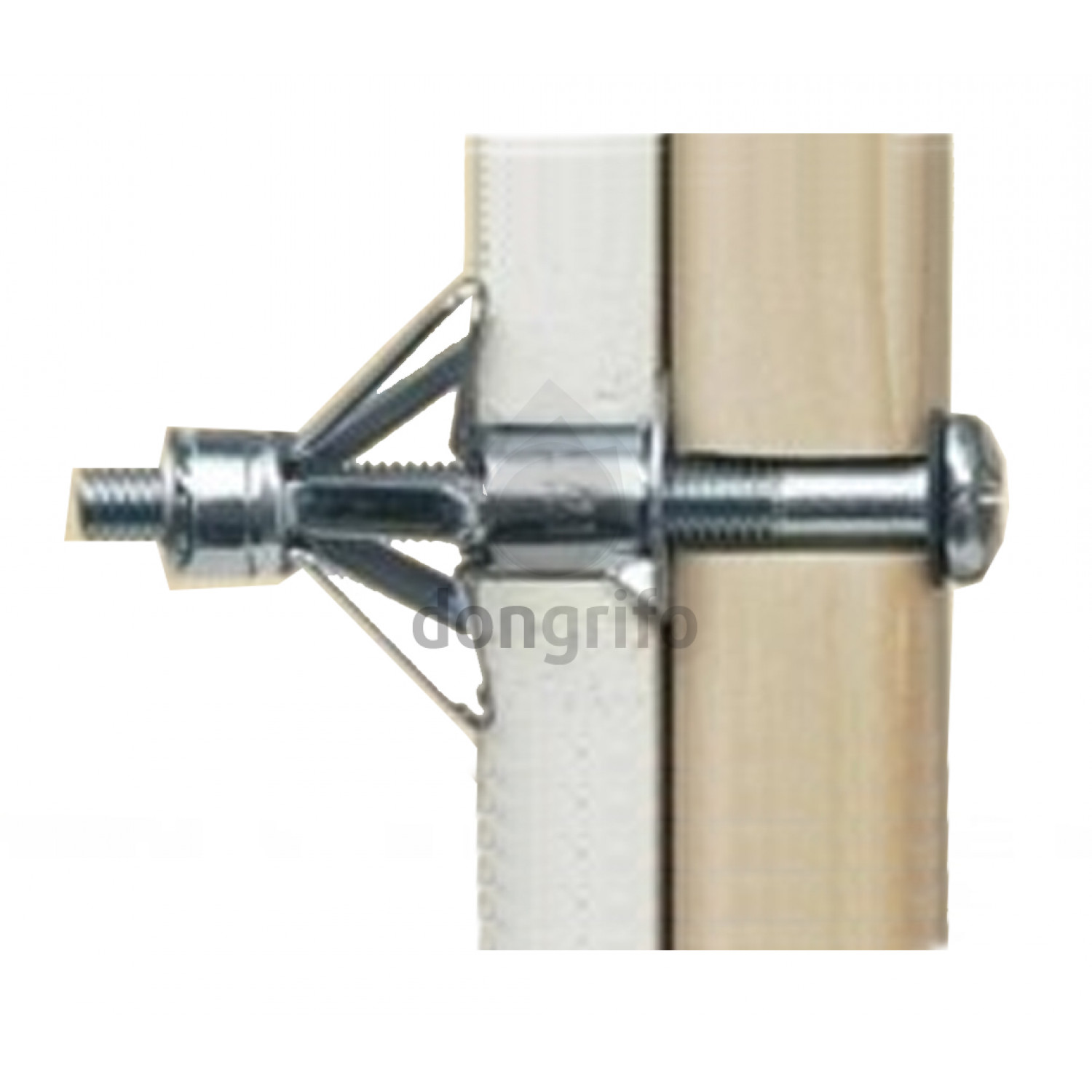

Анкер типа «MOLLY»

Судя по положительным отзывам пользователей-любителей и мастеров-отделочников, данный анкер можно обозвать не иначе, как королем гипкора и ситуации в целом. При установке малышка Молли требуется сверления отверстия того диаметра, что и гильза. Дальнейшая работа с ней ничем не отличается от предыдущих моделей.

Данный анкер является практически универсален, потому диаметры, которыми он представлен на рынке многочисленны:

Раскрытие гильзы анкера похоже на раскрытие преступления распорной заклепки. Однако здесь нас и ждет важная деталь: на фото видно, что лепестки гильзы анкера так сильно упираются материал, что он продавливается. Избежать этого можно вкручивая пулю не шуруповертом, а простой отверткой.

Возвращаясь к результатам эксперимента, отметим, что все подходы были на уровне. Для примера первый срыв произошел при усилии в 92 lbs или 42,1 кг (усилие от производителя 80 lbs – 36,3 кг).

Отверстие после срыва с рваными краями не то, что сравнимо, много больше, чем диаметр гильзы анкера типа MOLLY. Король умер, да здравствует король!

MOLLY	Усилие срыва, кг	Разрушение (визуально)
Информация на упаковке	36,3	-
Эксперимент 1	42,1	неуд.
Эксперимент 2	40,4	неуд.
Эксперимент 3	39,0	неуд.

Раскрывающийся пружинный анкер

Одна из самых старых и простых конструкций! Просунуть метиз в заранее подготовленное отверстие по размеру раскрывающейся части (она должна быть в сложенном состоянии) и закрутить до упора пулю (болт). Впрочем, отверстие всегда получается больше, чем нужно, а это негативно сказывается на самопроизвольном демонтаже.

Кстати говоря, о размерах:

Участники нашего сравнения идут ноздря в ноздрю, и даже «дедушка» анкеров своих позиций не сдает. При первом срыве усилие составило 93 lbs или 42,1 кг (70 lbs – 31,8 кг заводских).

Как уже было сказано выше, очень большое монтажное отверстие плохо влияет на итоговый результат, когда происходит срыв метиза. Неудовлетворительно огромная дырка.

Пружинный анкер	Усилие срыва, кг	Разрушение (визуально)
Информация на упаковке	31,8	-
Эксперимент 1	42,1	неуд.
Эксперимент 2	39,9	неуд.
Эксперимент 3	42,2	неуд.

Недеформирующийся раскрывающийся MOLLY

Почти не встречающийся на просторах РФ вид анкера для гипсокартона. Установка та же, что у обычного MOLLY, однако при затягивании пули принцип работы механизма гильзы немного иной. Болт поначалу выталкивает распорный элемент, затем затягивает его.

Размеры анкера:

Последний конкурсант показывает себя очень хорошо. Усилие первого срыва составило 163 lbs или 73,9 кг при установленных производителем стандартах в 100 lbs или 45,4 кг.

Полагаем, демонтажное отверстие в комментариях не нуждается.

Сводная таблица результатов эксперимента

Результаты представим следующим образом. Из каждой серии экспериментов выбрано среднее значение, поскольку по трем точкам говорить о какой-то статистике нельзя, но экспериментально полученное среднее при этом и будет являться наиболее достоверным результатом. В третьей колонке указана величина отношения практического усилия срыва к заводскому. По данному коэффициенту можно оценить надежность метиза. Т.е. во сколько раз он надежнее, чем заявлено производителем.

Тип	Усилие срыва, кг	У.С. пр. / У.С. з.	Разрушение (визуально)
DRIVA металлическая	49,8	2,096	Удовлетворительное
Дюбель распорный пластиковый	34,9	1,057	хорошее
DRIVA пластиковый	72,6	1,573	неуд.
MOLLY	40,4	1,159	неуд.
Пружинный анкер	42,1	1,323	неуд.
MOLLY раскладной	84,4	1,627	неуд.

FAQ

Можно ли использовать анкер повторно? Если да, то какой и в каком случае?

— Да, можно. Металлические анкеры Driva не деформируются вообще, а полимерные дюбель-бабочки — бесповоротно. Для остальных видов усталость материала будет достаточно высока, повторное соединение ослабнет.

Чем заменить анкер для гипсокартона? Можно ли изготовить его кустарно?

— Как ни странно, в этом отношении ходят разговоры о лепестковых и распорных вытяжных заклепках, чего, конечно, наша редакция не одобряет. Дело в том, что закладная головка такой заклепки не может обеспечить должную площадь контакта с рабочей поверхностью гипсокартона. К тому же при клепании хрупкий гипсокартон можно легко повредить. Что касается изготовления анкера под «гипс» в домашних условиях, гораздо проще воспользоваться готовым решением и не тратить свои силы и время.

В чем отличие анкера по гипроку от анкера для пустотелых деталей?

— В том, при помощи каких сил анкер держится в детали/материале. В пустотелых деталях анкер держится за счет «стопора», то есть большую роль играет момент затяжки пули, чем то, как плотно гильза сидит в материале, потому что сила трения практически не оказывает на нее воздействия.

Все о крепеже


Обновлено: 25.05.2023 11:28:36

Поставить оценку

Успешно отправлено, Спасибо за оценку!

Нажмите, чтобы поставить оценку

Как использовать рычажные болты [шаг за шагом]

107
акции

• 2

Болты с защелкой — это прочные анкеры для гипсокартона, предназначенные для крепления тяжелых предметов к стене без шпильки. Вот как правильно использовать тумблеры!

Нужно закрепить что-то тяжелое на стене, а там, где нужно, нет стойки? Болты с защелкой являются одним из самых прочных анкеров для полых стен из гипсокартона или штукатурки.

Но чтобы получить такую ​​удерживающую силу, вам нужно знать, как правильно устанавливать рычажные болты. Если ваш болт-переключатель продолжает вращаться, но не затягивается сильнее, ознакомьтесь с моим простым решением ниже!

Хотите знать разницу между рычажными болтами и молниеносными болтами? Они похожи, но не совсем одинаковы!

Я покажу вам шаги, которые необходимо предпринять, чтобы успешно повесить почти что угодно на стену, когда использовать рычажный болт вместо другого типа дюбеля для полых стен и как их снять, если это необходимо. Давайте начнем!

Этот пост содержит партнерские ссылки для вашего удобства. Покупки, сделанные по этим ссылкам, могут принести мне небольшую комиссию без каких-либо дополнительных затрат для вас. Пожалуйста, посетите мою страницу раскрытия информации для получения дополнительной информации.

Как работают тумблеры?

Тумблер состоит из двух простых частей: металлического винта и пары подпружиненных крыльев. Крылья складываются, так что они могут пройти через полое отверстие в стене. Как только они проходят через отверстие, крылья раскрываются с другой стороны.

Когда винт затянут, крылья прижимаются к задней части стены. Это распределяет нагрузку по большей площади поверхности, поэтому гипсокартон не крошится. Чем больше крылья и болт, тем больший вес он может выдержать.

Есть также рым-болт, который использует что-то вроде пластиковых стяжек, чтобы плотно притянуть плоскую планку к гипсокартону. Тем не менее, я предпочитаю стиль крыла из-за простого дизайна.

Когда следует использовать рычажный болт?

Когда вы пытаетесь закрепить тяжелые предметы на полых стенах, важно, чтобы они оставались  на стене! Гипсокартон не сжимает гвоздь (или обычный шуруп) с большой силой. Как только вы поместите значительный вес (например, телевизор или плавающую полку) на крепежный винт, гипсокартон может рассыпаться или сломаться.

В идеальном мире всегда можно найти шпильку и использовать винт достаточной длины, чтобы надежно удерживать предмет. Почти все ваши кухонные навесные шкафы устанавливаются с помощью всего нескольких винтов в шпильках! Однако шпильки не всегда находятся в нужном месте.

Используйте рычажный болт, если вы не можете просверлить стойку и вам нужен прочный настенный анкер, чтобы установить что-то весом более 40 фунтов. Если у вас есть два монтажных места и вы не можете ввернуться в шпильку ни в одном из них, два рычажных болта помогут выдержать нагрузку.

Какой вес могут выдержать рычажные болты?

Стандартный рычажный болт ⅛ дюйма может удерживать до 50 фунтов, а рычажный болт ¼ дюйма может выдерживать 90 фунтов. Некоторые могут вместить 100 фунтов и более. Тем не менее, есть несколько вещей, которые следует учитывать.

Во-первых, толщина вашего гипсокартона будет играть роль. Большинство внутренних стен из гипсокартона имеют толщину ½ дюйма, и производитель обычно определяет весовую нагрузку на основе этого измерения. Как правило, более тонкий гипсокартон не выдержит такого большого веса.

Во-вторых, перепроверьте упаковку. Будет два числа: первое диаметр болта , а второй длина болта .

Больший диаметр болта означает лучшую прочность на сдвиг, а большие крылья обеспечивают более прочную фиксацию. Обязательно примите во внимание вес всего, что вы можете положить на установленный предмет, например, книг на плавающей полке, при выборе номинального веса.

Вы должны выбрать длину болта, которая будет проходить через толщину вашего смонтированного элемента, а также толщину гипсокартона, с не менее ¼ дюйма на конце для барашковой гайки. В этом примере я крепление доски толщиной ¾ дюйма к гипсокартону толщиной ½ дюйма, поэтому 3-дюймового болта более чем достаточно.

Тем не менее, имейте в виду, что для этих массивных рычажных болтов потребуется большое отверстие в стене, чтобы гайка в форме бабочки могла легко пройти через него! Вы можете обнаружить, что требуемое отверстие настолько велико, что вы можете увидеть его, когда ваш предмет будет прикреплен к стене.

Инструменты, необходимые для установки болтов с защелкой

Для установки болтов с защелкой не требуется куча причудливых инструментов. Вот все, что вам понадобится:

• Болты с защелкой
• Сверло
• Сверла (для создания отверстия)
• Подходящие биты для отверток (обычно с головкой Philips)
• Искатель стержней (дополнительно)

Как установить рычажные болты

Обязательно соблюдайте инструкции по установке, предоставленные производителем. Некоторые тумблерные болты будут иметь небольшие различия в том, как они установлены.

Я сделал макет стены из обрезков гипсокартона и бруса 2×4, чтобы показать вам, как рычажный болт работает с обеих сторон. Надеюсь, это сделает процесс более понятным!

Проверка за стеной на наличие проводов, труб и шпилек

Вы ведь не хотите случайно просверлить трубу или провод – это будет плохой день! Кроме того, вам необходимо убедиться, что гипсокартон полый, чтобы крылья рычажного болта могли раскрываться без помех.

Как проверить за стеной без рентгеновского зрения? Многие искатели шпилек предупредят вас о наличии электрических проводов, а ложноположительные показания могут быть связаны с трубой, а не с шпилькой. Вы можете узнать больше о том, как использовать искатель шипов здесь.

Существуют также способы поиска шипа без искателя шипов, хотя эти методы могут не сработать для обнаружения других препятствий. Ну так что ты делаешь? В этом видео показано, как избежать проводов и труб в стене различными способами.

https://youtu.be/DeTXAPYzqpYВидео не может быть загружено, так как отключен JavaScript: 10 СОВЕТОВ, как избежать труб и кабелей в стенах (сокращенная версия) (https://youtu. be/DeTXAPYzqpY)

Если вы планируете Чтобы просверлить много отверстий, вы можете купить небольшую камеру и вкрутить ее в отверстие, чтобы лучше видеть. Они дешевле, чем вы думаете, и прикрепляются прямо к вашему смартфону!

Отметьте и просверлите отверстие

Убедитесь, что вы тщательно разметили места для стартовых отверстий, чтобы не превратить стену в швейцарский сыр. Семь раз отмерь, один раз просверли!

Используйте уровень, чтобы убедиться, что вы вставляете сверло прямо в гипсокартон — вы не хотите, чтобы оно было под углом вверх или вниз. У некоторых сверл на конце есть пузырьковый уровень, чтобы все было ровно, или вы можете просто балансировать сверху, как здесь.

Также используйте сверло соответствующего размера. Слишком большое отверстие может привести к тому, что крылья выпадут, а если оно слишком маленькое, вы не сможете поместить сложенные крылья переключателя. На упаковке должно быть указано, какой размер сверла использовать.

Проденьте болт через предмет, который нужно установить первым.

Тумблер состоит из двух частей, и вам нужно будет разделить их, чтобы закрепить предмет на стене. Удалите винт и проденьте его через деталь, которую хотите установить.

В этом примере я просто использую кусок дерева с отверстием посередине. Вот как вы могли бы установить кронштейны для этих полок в шкафу своими руками без шпильки в стене.

Если вы устанавливаете полку или кронштейн для телевизора, убедитесь, что резьба винта проходит через отверстие в кронштейне, И что головка винта достаточно большая, чтобы он не проскользнул. При необходимости можно добавить шайбу, чтобы увеличить размер головки винта.

Протолкните рычажный болт через стену

Наденьте барашковую гайку на конец шурупа и убедитесь, что крылья складываются в сторону головки шурупа. Сожмите крылья вместе пальцами, а затем протолкните их через отверстие.

Вы должны услышать, как болты  щелкнут  откроются, как только они доберутся до другой стороны стены. Крылья должны открыться, иначе ваши болты не будут держаться, и якорь выйдет из строя! Потяните за конец винта и убедитесь, что вы не можете вытащить его из стены.

Затяните болт в стене

Этот шаг может вызвать проблемы у людей. В отличие от обычных винтов, при закручивании которых вы оказываете давление на головку, болты с защелкой требуют, чтобы вы сначала тянули  на болт, затягивая винт. Почему?

Барашковая гайка нужна для сцепления с гипсокартоном, чтобы удерживать крылья на месте. В противном случае крылья будут просто свободно вращаться за стеной, и вы не сможете их затянуть.

Потяните винт назад, пока затягиваете его. На фото ниже я оттягиваю доску от гипсокартона, закручивая болт дрелью. Как только вы почувствуете, что переключатель задействован, вы сможете затянуть его до конца, не удерживая элемент на месте.

Я рекомендую сначала использовать электродрель, затем переключиться на отвертку, чтобы затянуть ее вручную, регулируя высоту и угол монтируемого элемента. Болты переключения должны быть достаточно затянуты, чтобы ничего не двигалось при приложении веса.

На обратной стороне стены видно, как крылья ровно прилегают к гипсокартону над отверстием. Для болта в отверстии достаточно места для маневра, поэтому вы можете отрегулировать положение вашего предмета и убедиться, что он идеально выровнен, прежде чем затягивать его.

Как снять рычажок

Что произойдет, если вы захотите снять рычажок? Что ж, надеюсь, вы правильно определили место размещения с первого раза и какое-то время вам не нужно его перемещать. Но если вы решите снять болт, вот несколько вещей, которые нужно сделать.

Большинство людей просто выдвигают шуруп из стены, дергая его. Это вытянет болт и позволит барашковой гайке упасть в полость стены. Именно так устроены рычажные болты.

Однако, если вы действительно хотите повторно использовать тумблер, попробуйте осторожно вытащить его. Сначала ослабьте его до упора, затем с помощью фонарика загляните в отверстие, чтобы увидеть крылья.

Теперь используйте кусок изогнутой проволоки (например, старую вешалку), чтобы зацепить одно крыло крюка и согнуть его внутрь, чтобы вы могли продеть его через отверстие. В этом видео показано, как:

https://youtu.be/424xQdZDYBEВидео не может быть загружено, так как отключен JavaScript: Как снять рычажный болт, не потеряв анкер за стеной (https://youtu.be/424xQdZDYBE )

Это может быть больше проблем, чем того стоит (и может сделать вашу дыру еще больше), но, по крайней мере, вы знаете, что это возможно, если вы хотите попробовать!

Надеемся, что это руководство помогло решить ваши проблемы с установкой рычажных болтов! Это быстрый и простой способ закрепить тяжелые предметы на стене без шпилек, чтобы вы могли получить именно то место, которое вам нужно!

Ознакомьтесь с другими руководствами по благоустройству дома!

Часто задаваемые вопросы | Анкеры для гипсокартона | Как установить анкеры для гипсокартона

Часто задаваемые вопросы | Анкеры для гипсокартона | Как установить анкеры для гипсокартона

Высокопроизводительные анкеры ^®

Где я могу приобрести ваши якоря?

Их можно приобрести во всех магазинах Lowe’s, у многих дистрибьюторов инструментов и крепежных изделий и в розничных магазинах скобяных изделий, а также в Интернете на таких веб-сайтах, как lowes. com, anchorco.com, amazon.com и т. д. Если вы являетесь дистрибьютором, желающим добавить наши привязки к вашей линейке продуктов, или, если вы находитесь за пределами США, пожалуйста, заполните и отправьте форму на нашей странице «Свяжитесь с нами».

Какой вес выдержат ваши якоря?

Предельные значения удерживающей способности для различных размеров каждого анкера в различных материалах основания стены и потолка показаны на веб-странице каждого анкера, а также перечислены в Техническом проспекте для каждого анкера, который доступен для загрузки:

• SnapSkru ® самосверлящий анкер для гипсокартона
• Болт с защелкой SNAPTOGLE® для тяжелых условий эксплуатации
• Универсальный анкер ALLIGATOR®
• Анкер TOGGLER® для полых стен

ВАЖНО — Обратите внимание, что мы перечисляем предельную нагрузку , которую каждый анкер выдержал в независимых лабораторных испытаниях. Промышленные стандарты безопасности рекомендуют 1/4 предельной нагрузки в качестве достаточно безопасной рабочей нагрузки для каждого установленного анкера. Мы не можем этого гарантировать, потому что не знаем, в каком состоянии ваши стены или потолок и как именно вы закрепляете груз. Необходимо учитывать возраст, мощность и состояние основного материала.

Кроме того, это предельное значение удержания относится к объектам, удерживаемым близко к стене. Перемещение объектов от стены (например, дальний конец полки или использование крепления для телевизора, которое откидывается от стены) значительно увеличивает эффективный вес этого объекта, значительно уменьшая допустимую нагрузку этого анкера.

Всегда следуйте инструкциям производителя по установке устанавливаемого элемента.

Имеются ли у вас паспорта безопасности (SDS)?

Нет. Для высокопроизводительных анкеров TOGGLER не требуются паспорта безопасности.

Будут ли анкеры TOGGLER работать в блочных стенах?

Все анкеры TOGGLER подходят для блочных стен , за исключением для самосверлящего анкера для гипсокартона SnapSkru , который подходит только для гипсокартона толщиной 3/8–5/8 дюйма. Универсальный анкер ALLIGATOR надежно держится как в твердой части блока, расширяясь до заполнения просверленного отверстия, так и при попадании в полость, где винт открывает бранши анкера и фиксируется в их зубцах, обеспечивая фиксацию который очень устойчив к вибрации. Таким образом, вы можете сверлить блочную стену, не зная, где расположены полости, и анкер будет работать в любом случае. Однако он будет выдерживать большую нагрузку при установке в сплошную стену. См. его технический бюллетень.

Болт SNAPTOGLE для тяжелых условий эксплуатации удерживает большой вес в открытых полостях блочных стен, если в полости имеется зазор 2 дюйма.

Можно ли снять анкеры TOGGLER со стены, потолка или пола?

Да, вот как снять анкеры со стены: Самонарезающий анкер для гипсокартона SnapSkru : используйте крестообразную отвертку № 2, чтобы выкрутить винт. Затем поместите отвертку в анкер и поверните ее против часовой стрелки. Ножки анкера рухнут вниз до прямой линии, и анкер можно будет осторожно повернуть из стены, оставив только свое первоначальное маленькое отверстие. Это не похоже на обычные самосверлящие анкеры для гипсокартона, которые имеют тенденцию удалять с собой кусок гипсокартона, повреждая стену, когда вы пытаетесь удалить их таким же образом.

Чтобы снять пластиковый защелкивающийся анкер TOGGLER или универсальный анкер ALLIGATOR из гипсокартона, плитки по гипсокартону или штукатурки : выверните винт, вставьте лезвие бритвы или тонкий острый нож между пластиковым фланцем анкера и поверхности стены и срежьте пластиковую шейку анкера. Слегка вставьте теперь безфланцевый анкер в отверстие в стене и заполните его шпаклевкой или герметиком для швов стен. Дайте участку высохнуть, затем слегка отшлифуйте. Тот же процесс можно использовать с Болт с защелкой SNAPTOGLE для тяжелых условий эксплуатации , но вам, возможно, придется закрыть его отверстие перемычкой для прочности перед нанесением герметика.

После того, как вы удалите винт, вы можете высверлить любой из наших полностью пластиковых анкеров из твердых стен (кирпич, бетон, каменная кладка и т. д.).

Где я могу приобрести ваши анкеры?

Их можно приобрести у многих дистрибьюторов инструментов и крепежных изделий, а также в Интернете на таких веб-сайтах, как anchorco.com, amazon.com и т. д. Если вы являетесь дистрибьютором, желающим добавить наши анкеры в свою линейку продуктов, или если вы находитесь за пределами США , заполните и отправьте форму на странице «Контакты».

Какой вес выдержат ваши якоря?

Предельные значения удерживающей способности для различных размеров каждого анкера в различных материалах основания стен и потолка показаны на веб-странице каждого анкера, а также перечислены в Техническом проспекте для каждого анкера, который доступен в разделе « Downloads ».

ВАЖНО — Обратите внимание, что мы перечисляем предельную нагрузку , которую каждый анкер выдержал в независимых лабораторных испытаниях. Промышленные стандарты безопасности рекомендуют 1/4 предельной нагрузки в качестве достаточно безопасной рабочей нагрузки для каждого установленного анкера. Мы не можем этого гарантировать, потому что не знаем, в каком состоянии ваши стены или потолок и как именно вы закрепляете груз. Необходимо учитывать возраст, мощность и состояние основного материала.

Кроме того, это предельное значение удержания относится к объектам, удерживаемым близко к стене. Перемещение объектов от стены (например, дальний конец полки или использование крепления для телевизора, которое откидывается от стены) значительно увеличивает эффективный вес этого объекта, значительно снижает допустимую нагрузку этого анкера.

Всегда следуйте инструкциям производителя по установке устанавливаемого элемента.

Имеются ли у вас паспорта безопасности (SDS)?

Да, они доступны в формате PDF на СТР.

Что такое «Расстояние между якорями»?

В общем случае расстояние между анкерами — это расстояние, необходимое между осевой линией двух установленных анкеров для достижения максимальной производительности анкеров. Чтобы полностью понять, что такое анкер, вы должны признать, что большинство анкеров механического типа удерживаются за счет трения. Реакция растягивающих сил создает конус откола, когда трение преодолевает способность бетона сопротивляться разрушению. Правильное расстояние гарантирует, что конусы не взаимодействуют и, таким образом, не снижают производительность между анкерами. Рекомендуемое расстояние указано в Технический флаер для каждого применимого анкера, который доступен в разделе « Downloads ».

Что такое «Расстояние до края»?

Расстояние до края — это расстояние от края до центральной линии установленного анкера. Помните, что трещины и компенсационные швы считаются кромками. Как и в случае с Spacing, для достижения максимальной производительности анкеров требуются определенные расстояния до края. Уменьшение краевых расстояний приведет к ухудшению характеристик анкера и может привести к разрушению бетона, если установленный анкер находится слишком близко к свободному краю. Рекомендуемые краевые расстояния указаны в Технический флаер для каждого применимого анкера, который доступен в разделе « Downloads ».

Все ли анкеры установлены с битами A.N.S.I и почему?

А.Н.С.И. расшифровывается как Американский национальный институт стандартов. Эта организация существует для установления национальных стандартов, чтобы вы могли быть уверены в постоянной надежности размеров от производителя к производителю. Большинство анкеров тестируются с использованием бит, изготовленных в соответствии с этими стандартами, и вы, как конечный пользователь, захотите оставаться в пределах размеров стандартов, чтобы гарантировать, что вы достигнете ожидаемых от вашего анкера характеристик. Почти все производители анкеров рекомендуют использовать A.N.S.I. B212.15 Стандарт для сверл с твердосплавными наконечниками. Метрические сверла обычно не соответствуют размерам, установленным в A.N.S.I. B212.15 для твердосплавных сверл.

В каких случаях следует использовать анкер с втулкой вместо анкера с клином?

Во многих случаях применения в бетоне совершенно нормально использовать втулку или клиновой анкер. Это решение должно быть основано на требованиях к производительности и основном материале. Но, как правило, вы не будете использовать клиновой анкер в пустотелых блоках. Гильзовый анкер поставляется с различными головками, кроме шестигранной. Вы можете приобрести втулки с круглой гайкой, плоской, круглой и стержневой соединительной головкой, чтобы удовлетворить множество применений и декоративных потребностей.

Будут ли клиновые анкеры работать в блочных стенах?

Клиновые анкеры не рекомендуется использовать в стенах из пустотелых блоков. Некоторые производители разрешают их использование в стенах, заполненных цементным раствором, и предоставляют значительно заниженные данные о производительности для таких применений. Как правило, клиновой анкер не рекомендуется использовать в стенах из пустотелых блоков.

Можно ли удалить клиновидные анкеры Wej-It® Anchor-TITE®?

Анкеры Wej-It Ankr-TITE можно снимать одним из двух способов. Просверлите керном вокруг анкера и удалите керн/анкер.
