Виды и устройство лазерных уровней, для чего они применяются, достоинства и недостатки лазерных нивелиров


Разметка и выравнивание — важнейшие этапы строительных, ремонтных и монтажных работ. Если нужен результат на профессиональном уровне, без лазерного уровня не обойтись. Чтобы выбрать подходящую модель, желательно разобраться в видах и устройстве приборов. Об этом и пойдет речь в статье.



Лазерный уровень нередко называют нивелиром. В переводе с французского это слово означает «уравнивать» или «ставить в уровень», что объясняет главную задачу этого инструмента — выравнивание объектов относительно вертикальной, горизонтальной или наклонной плоскости. Он поможет точно и быстро разметить углы и скорректировать высоты, что значительно упрощает  многие строительные и ремонтные работы.

Устройство лазерного уровня


Главными компонентами любого из этих устройств являются:

  • Источник излучения — светодиоды, которые генерируют обычно красный или зеленый, в редких случаях синий свет.

  • Оптическая система, состоящая из линз или призм. Линзы фокусируют световой поток в одной точке, а призмы выстраивают его в линию.

  • Механизм выравнивания позволяет настраивать прибор и корректировать положение луча в пространстве.

  • Источники питания — одноразовые батарейки, аккумулятор или электрическая сеть.

  • Панель управления — как правило, представлена клавишей включения и блокировки лазерного излучения, кнопками и световыми индикаторами режимов.

  • Элементы установки и крепления прибора — кронштейн, штатив и пр.

Какие возможности дает применение лазерного уровня?


Этот прибор заменит сразу несколько инструментов и приспособлений при решении таких задач, как:

  • разметка рядов кирпичной кладки, расположения дверных или оконных проемов;

  • планирование мест для прокладки труб, проводов, воздуховодов;

  • установка стенных и потолочных каркасов для гипсокартона и других покрытий;

  • выставление маяков для стяжки или штукатурки;

  • разметка и стыковка при укладке плитки, поклейке обоев, молдингов, галтелей;

  • монтаж натяжного потолка без нанесения разметки, прямо по лучу.

  • сборка лестниц и перил;

  • монтаж розеток, батарей, светильников, картин и прочих элементов интерьера;

  • установка мебели без перекосов и щелей.

Чем удобен лазерный уровень

  • Лазерный луч не оставляет следов.

  • Позволяет с высокой точностью выполнять построение вертикальных, горизонтальных, наклонных плоскостей и разметку идеально прямых углов.

  • Некоторые модели подходят для разметки сразу всего периметра помещения.

  • Показания одного нивелира можно использовать одновременно с разными целями.

  • Простота эксплуатации и минимум погрешностей.

Виды лазерных уровней

Точечный


Это самый простой лазерный уровень, который нередко называют построителем осей. По принципу действия он напоминает лазерную указку: луч, проецируемый на рабочую поверхность, фокусируется в точку на плоскости. В зависимости от модели точечный лазерный уровень может производить от 3 до 5 лучей: вверх, вниз, вперед и вправо/влево. Верхний и нижний лучи работают как отвес. Например, если поставить прибор на пол в нужной точке, то получим ее точную проекцию на потолке. А если установить  прибор на треногу, вертикаль продолжится вниз.

ЗУБР ТЛ-8 Мастер

  • Дальность построения без приемника, м 20

  • Количество лучей, шт 2

  • Элементы питания AAA/мизинчиковая (R03, LR03, FR03)

Подробнее

Patriot LL 100

  • Дальность построения без приемника, м 15

  • Количество лучей, шт 2

  • Элементы питания AA/пальчиковая (R6, LR6, FR6)

Подробнее


Настраиваются такие устройства вручную с помощью встроенных пузырьковых уровней. Погрешность измерений составляет 0,3—0,8 мм.


Построитель осей удобно использовать при монтаже потолочных конструкций, установке каркасов и опалубки. Он поможет точно определить направление стен и перегородок, указать четкую вертикаль между этажами и т. п.

Позиционный (линейный)

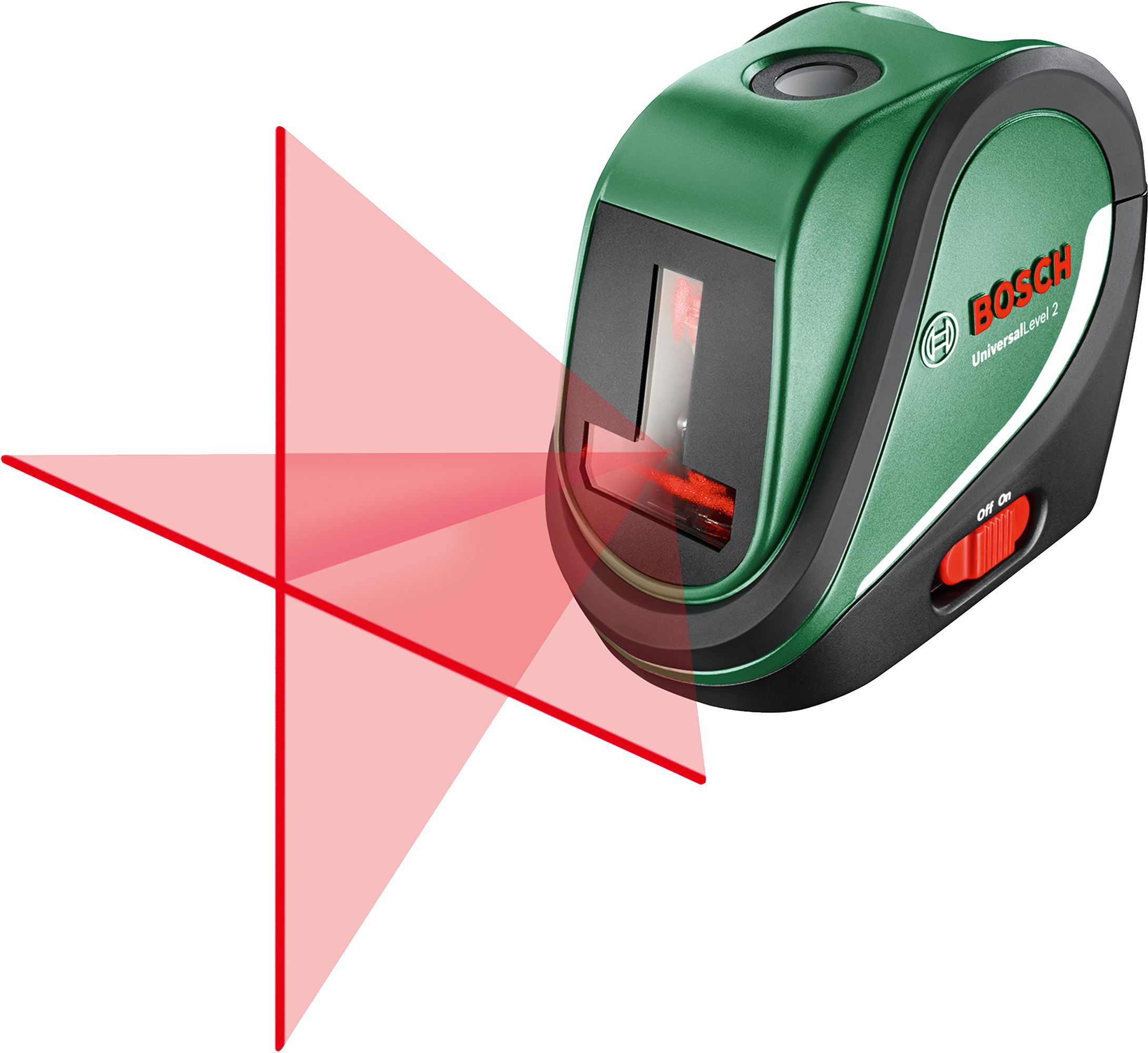

Это самый востребованный и распространенный вид лазерных уровней, называемый также кросслайнером или построителем линий. Линейный лазерный нивелир может дать проекцию нескольких плоскостей с определенным углом развертки. В таком устройстве световой луч, проходя через призмы и линзы, преломляется. В результате образуются ориентированные в пространстве статичные линии — вертикальные, горизонтальные, пересеченные.

ADA CUBE 360 HOME EDITION

  • Дальность построения без приемника, м 20

  • Количество лучей, шт 2

  • Элементы питания AA/пальчиковая (R6, LR6, FR6)

Подробнее

RGK PR-81

  • Дальность построения без приемника, м 40

  • Количество лучей, шт 2

  • Элементы питания AA/пальчиковая (R6, LR6, FR6)

Подробнее


Чаще всего встречаются устройства с двумя линиями, образующими перекрестие. Угол развертки луча в среднем составляет 160—180°. Такие приборы обычно используют внутри помещений для проведения не слишком масштабных работ. Линии проецируются на той части комнаты, на которую направлено устройство. Чтобы сделать разметку другого сегмента, уровень придется развернуть.


Наиболее популярными являются линейные уровни, в конструкции которых имеется несколько излучателей и конусная призма, которая разворачивает пучок лучей на 360°. Благодаря этому прибор проецирует несколько линий с полной разверткой, моделируя круговую проекцию плоскости.

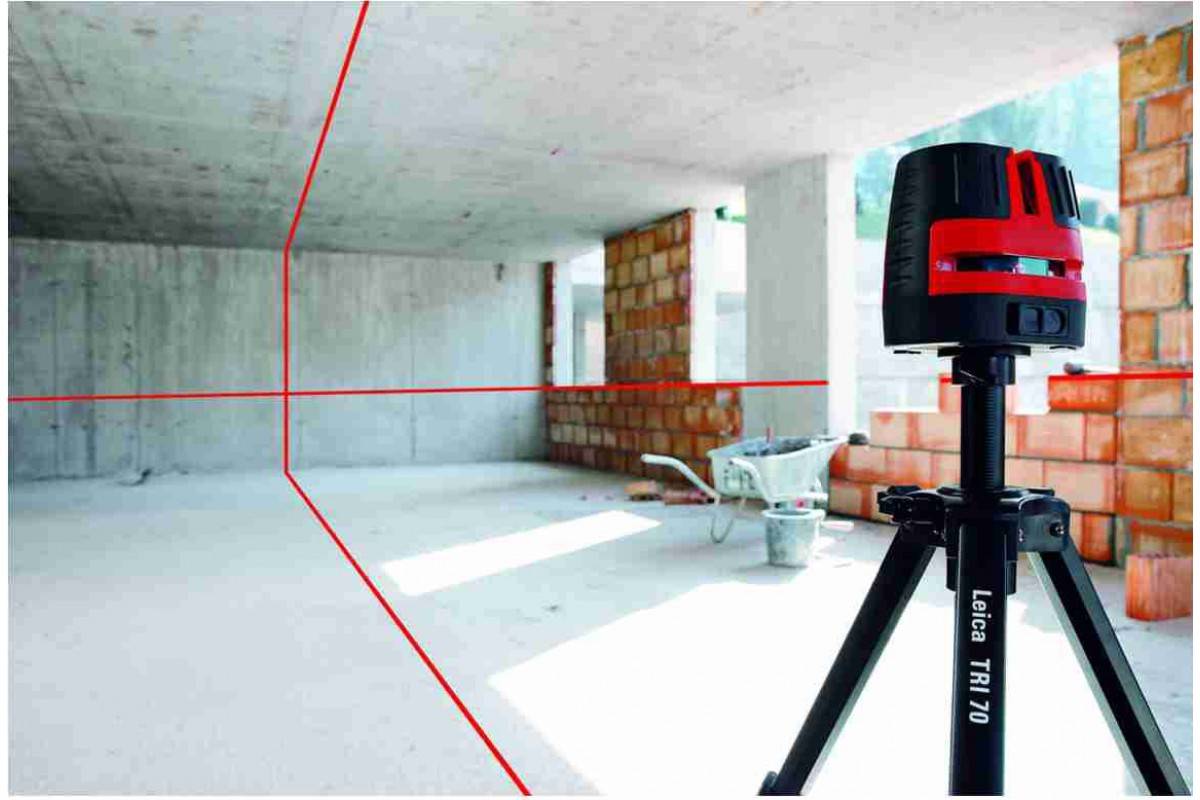

Линейные нивелиры с увеличенным количеством лучей и опцией 360° не случайно ценят профессионалы: достаточно включить установленный прибор, чтобы увидеть полную разметку по всему периметру. Одним устройством одновременно могут пользоваться несколько человек, решающих разные задачи.


Среди недостатков линейного лазерного нивелира обычно называют малую дальность действия луча (обычно около 20 м). Кстати, зеленый луч, при равных условиях, виден лучше, чем красный. Сделать его более заметным на дальнем расстоянии помогут специальные очки.


Проблема усиливается в условиях открытого пространства, особенно в солнечную погоду, когда естественный свет сильно перекрывает лазерную линию. Справиться с этим поможет уловитель лазерного излучения — приёмник. Это устройство помогает определить местоположение луча на значительном удалении от прибора, а также при неблагоприятном освещении. Многие линейные уровни комплектуются приёмником или могут поддерживать работу с ним. Дальность видения в зависимости от модели увеличивается  до 75—120 м.

Ротационный


Такой тип лазерного уровня тоже способен очертить проекцию на 360°. Но здесь это осуществляется посредством ротационного механизма вращения лазера. Для установки и коррекции прибора, как правило, используется маятниковый или электронный компенсатор и сервопривод. Ротационный лазерный нивелир нет необходимости перемещать во время работы. Достаточно в начале процесса установить прибор в удобном месте.

ADA ROTARY 400 HV-G SERVO

  • Дальность построения без приемника, м 55

  • Количество лучей, шт 2

  • Элементы питания AA/пальчиковая (R6, LR6, FR6)

Подробнее

RGK SP-100

  • Дальность построения без приемника, м 30

  • Количество лучей, шт 3

  • Элементы питания AA/пальчиковая (R6, LR6, FR6)

Подробнее


Такие уровни отличаются высокой точностью и большой дальностью действия. Практически все модели ротационных нивелиров (кроме самых бюджетных) комплектуются приёмником лазерного излучения. Они значительно дороже позиционных (линейных) приборов и используются, как правило, на открытых строительных площадках.

Критерии выбора


Перечисленные виды лазерных нивелиров представлены на рынке множеством модификаций. Чтобы сделать оптимальный выбор, не переплачивая за ненужные опции, стоит обратить внимание на несколько существенных параметров:

Рабочий диапазон


Этот параметр определяет расстояние, на котором лазерный луч сохраняет свою видимость. Чем больше дальность действия, тем выше функциональность прибора. Однако стоит учесть не только размеры рабочей площадки, но и тот факт, что большая дальность излучения потребует больше энергии. Если речь идет о бытовом ремонте небольших помещений, диапазон дальности до 50 м будет достаточным. В профессиональной области, где приходится рассчитывать на разные типы строений, оптимальной будет модель с приёмником, который позволит пренебречь расстояниями.

Точность измерений


Лазерные уровни, как и другие виды нивелиров, имеют три уровня точности, соответствующие классу прибора:

  • бытовые работают с погрешностью 5-8 мм на 10 м;

  • полупрофессиональные — 3-5 мм;

  • профессиональные — 0,5-3 мм.


Конечно, меньшая погрешность всегда предпочтительнее. Однако нивелиры с высокими показателями точности, как правило, не только дороже, но и сложнее, что не всегда будет оправдано на практике. В работе с объектами, где отклонения в превышении высот могут быть критичны, должны использоваться только высокоточные  приборы с автоматическим контролем установок. Но ремонтные работы в квартире вполне допускают небольшую неточность разметки.

Количество лучей


Современные лазерные нивелиры могут иметь до 5 лучей, но большинство приборов рассчитаны на проецирование 2—3. Самыми востребованными в быту по-прежнему являются лазерные уровни с двумя перекрестными лучами (горизонтальный и вертикальный). Приборы с большим количеством лучей, которые дают проекцию сразу нескольких плоскостей, обычно используются в профессиональной деятельности. Такие устройства необходимы при решении комплекса задач.

Способы настройки


В разных моделях лазерных уровней используются различные типы установки вертикали и горизонтали. Для простой точечной разметки нетрудно освоить ручную настройку с помощью пузырькового уровня, расположенного на корпусе. Но в процессе работы понадобится контролировать параметры, чтобы избежать искажения получаемых измерений.



С помощью встроенного компенсатора (маятникового или электронного) прибор самостоятельно корректирует положение лазерного луча в пространстве. При необходимости сделать разметку под определенным углом понадобится наклонить нивелир. Тогда функцию самонивелирования необходимо отключать.

Цвет луча


Традиционно применяется лазерный луч красного цвета. Приборы с таким лучом часто используют для работы в помещениях. Дальность его действия зависит от модели. Луч зеленого цвета чаще всего применяют на улице, так как он лучше различим при солнечном свете.

Источники питания


Работу небольшого лазерного уровня обеспечивают 2—3 пальчиковые батарейки. Непрерывно на одном комплекте батарей прибор сможет работать не более 25 ч. С каждым вновь включенным лучом это период сокращается. Более дорогие модели комплектуются аккумуляторами, которые требуют периодической подзарядки.

Вес и габариты


Размеры лазерных уровней в целом относительно невелики, но некоторые модели по этому параметру значительно отличаются друг от друга. Вес и габариты прибора зависят от сложности его конструкции, материала и типа корпуса.

Защита корпуса


Обычно корпус лазерных уровней изготавливается из ударопрочной пластмассы, которая защищает прибор при падениях и ударах. Внутри корпуса устанавливаются эластичные прокладки, смягчающие ударные нагрузки на внутренние элементы нивелира. Степень пылевлагозащиты корпуса всегда указывается производителем в паспорте прибора.

Виды креплений


Помимо штатива, в качестве дополнительной опоры лазерный уровень может быть оснащен вращающейся многофункциональной платформой или магнитной подставкой. Некоторые модели имеют на корпусе магниты для надежного крепления на различные металлические конструкции. Есть приборы, снабженные отверстием для подвешивания на стену и встроенным зажимным приспособлением для закрепления на трубах.

Заключение


Говорят, один ремонт равен семи переездам. Больше всего времени и усилий уходит на то, чтобы правильно все спланировать, рассчитать и разметить. В процесс вовлекаются все, включая «кошку и жучку», чтобы «там подержать, тут отметить» и т. д. При этом используются отвесы и линейки, шнуры и веревочки, в лучшем случае пузырьковый уровень и стремянка. Ну и куда же без глазомера! Все это вполне может заменить один прибор — лазерный уровень. Надеемся, наша статья поможет вам найти оптимальную модель.


Лазерный уровень | Применение лазерного нивелира

Лазерный уровень в общем смысле этого определения – прибор, позволяющий быстро и точно строить горизонтальные, вертикальные и наклонные плоскости. Некоторые нивелиры имеют еще функцию отвеса, другие позволяют строить углы 90 и/или 45 град.

Большинство приборов сейчас можно разделить на два больших класса: позиционные и ротационные. Позиционные уровни, как правило, имеют два источника излучения и при помощи призм формируют видимые плоскости. Именно такой тип уровней чаще всего применяется в отделочных работах. Ротационные лазеры строят при помощи линз яркую точку и, за счет электродвигателя быстро вращаются, формируя уже что-то близкое к линии. Такими приборами пользуются, в частности, монтажники натяжных потолков. Понятно, что в статье я буду рассматривать самовыравнивающиеся уровни, так как уровни с ручным выравниванием мало, кому сейчас интересны.

Многие, кто занимается т.н. околостроительными работами, будь то маляры, плиточники, гипсокартонщики, монтажники окон и потолков,  даже представить себе не могут, сколько пользы им может принести этот инструмент. А ведь он способен поднять производительность и качество работ на совершенно иной уровень, а уж сколько сил он сбережет… В этой статье мы выясним, в каких видах отделочных работ и как может применяться лазерный уровень.

Содержание

  • 1 Лазерный уровень на примере

  • 2 Разметка и установка маяков под штукатурку и стяжку

  • 3 Разметка и монтаж конструкций из гипсокартона

  • 4 Плиточные работы

  • 5 Поклейка обоев

  • 6 Заключение

Лазерный уровень на примере

Вот, собственно, и он, я использую данную модель уже почти год. Это Geo-fennel FL 40-Pocket HP. Строит 2 плоскости (вертикаль и горизонталь), то есть все по минимуму, никаких точек или еще чего. Мне для работы этого более чем достаточно. Прибор имеет углы разворота лучей 120 град., точность 3 мм/10 м, дальность 20 м (в помещении), диапазон самовыравнивания – 4 град., работает от батареек почти 50 часов. Брал я его за 6900 руб вместе с доставкой; если постараться, можно отхватить такой на тысячу дешевле. В комплекте идет многофункциональное крепление для установки на что угодно, лазерная мишень на магните, батарейки, удобный чехол. Окупился он, по моим подсчетам, на вторую неделю штукатурных работ.

Многофункциональное крепление позволяет устанавливать лазер на металлические поверхности (профили, трубы), устанавливать его на штативы (фото- или геодезические), вешать его на саморез, вкрученный в стену. Это огромный плюс данной модели уровня.

Мишень подвешивается на магните на профили и позволяет легко выравнивать их в плоскость и контролировать ее.

Ну а чехол, он и в Африке чехол. Удобен, что уж тут. Кстати, еще одним важным достоинством этой модели является возможность его регулировки без необходимости вскрытия корпуса. Правда я этой «фишкой» еще не пользовался, ведь за год лазер так и не сбился ни на миллиметр.

Так где же я его использую?

Здесь использование лазера дает чуть ли не двукратную прибавку производительности, да еще и потенциальный выигрыш в точности. Без него на этом этапе нужно париться с отвесом, натягивать шнур… А тут вы включаете прибор и получаете готовую плоскость, вам нужно просто выставить по ней саморезы и все! И не будет никаких впадин или бугров на длинных стенах, потолках и полах, с лазером ошибиться не выйдет. И что важно – такой уровень позволяет достаточно быстро и точно выставить один уровень стяжки во всех комнатах. Рассмотрим поподробнее, как именно использовать лазер на маяках на примере штукатурки стен.

Прибор ставится вплотную к стене, а если повезет, то в дверном проеме; вертикальный луч выставляется максимально параллельно ей. В случае, когда удается пустить луч на минимальном от стены расстоянии, шляпки саморезов просто выставляются так, что бы луч едва их касался.

Но чаще всего ставить лазер приходится к плоскости, в этом случае луч отстоит от стены сантиметров на 5-7; тогда смотрим, какой саморез у нас будет выступать из стены меньше всего, выставляем его отверткой по минимуму и в том месте, где луч будет падать на отвертку, ставим отметку. Остальные саморезы вкручиваем до того момента, когда луч совпадет с отметкой на отвертке. Дело трех минут. Я наклеиваю на отвертку малярный скотч – на нем все видно гораздо лучше, чем на металле.

Здесь есть небольшая тонкость. Выставить таким способом все саморезы удается редко, поскольку луч обычно не доходит до верхнего самореза ближайшего к лазеру маяка – не хватает угла разворота. Проблема решается просто. Нивелир ставится в противоположном углу стены, и луч направляется на уже ставший дальним нижний выставленный саморез. На смежной стене можно без проблем увидеть четкую тень от шляпки в луче, и теперь верхний саморез выставляем так, что бы он отбрасывал такую же тень. Все, стена размечена. И ушло на это минут пять, если не считать процесс бурения и загона дюбелей в отверстия. Точность исключительная.

Но это еще не все, при установке маяков лазерный уровень снова нам поможет. Установили маяк – пустили по нему сбоку луч, убедились, что все в идеале, ставим следующий. Заметили, что луч окрашивает маяк неравномерно – отлепили и переставили. И никаких вам погрешностей.

Со стяжкой и потолками процесс аналогичен, разве что проверить маяки не получится.

Если вы читали статью «Потолок из гипсокартона», то помните – там мы размечали уровень потолка при помощи гидроуровня. Гидроуровень, конечно же, очень точен, но не очень удобен, к тому же для работы с ним требуется два человека. С лазером все куда проще – повесили, включили, вот вам и готовая линия, остается лишь поставить отметки или вообще сразу пройтись по лучу пунктиром. Сэкономили десятки минут на разметке горизонтали, сэкономим еще больше на разметке основных, направляющих профилей и подвесов. Но это только начало! Подвесили к направляющему профилю мишень, выровняли по ней лазер, перевесили мишень на основной профиль и крепим его к подвесу, ориентируясь на луч. Здесь экономия уже может измеряться часами.

Таким же образом работает этот метод для стен и коробов. Кроме того, монтировать гипсокартон на клей с помощью лазера тоже становится легче.

Сюда же еще можно записать помощь при установке защитных уголков, поскольку вещь эта крайне важна. Халтура при установке уголков может свести на нет все ваши усилия по выравниванию или сборке конструкции из ГК. Вот пример, как можно использовать лазерный уровень на этом этапе:

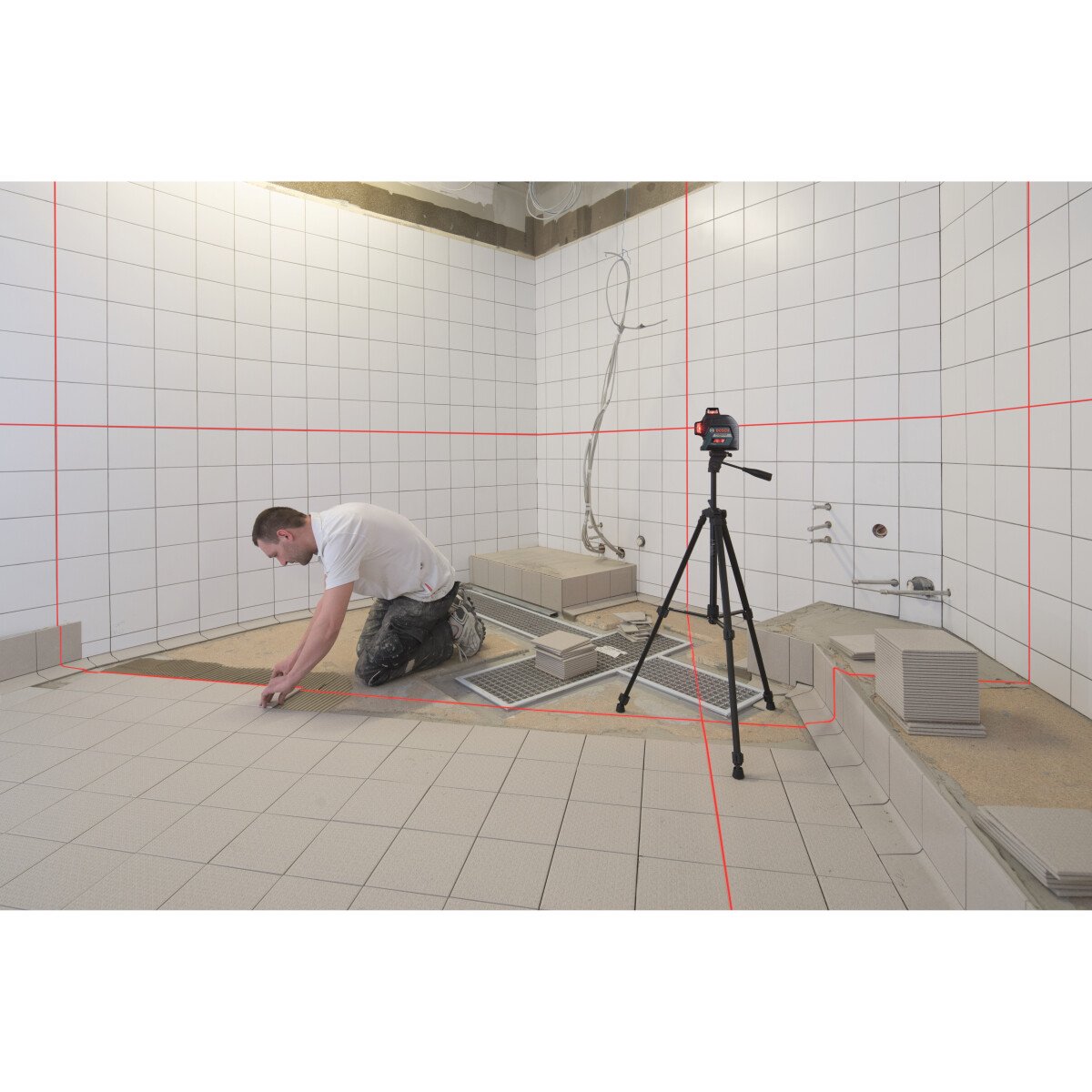

  • Плиточные работы

На плитке, конечно, очень уж много времени не сэкономить, но нивелир сделает процесс укладки удобнее и поможет избежать ошибок.

Прежде всего, он может сильно помочь плиточнику в разметке, думаю, тут все ясно. Не нужно обходить все стены с пузырьковым уровнем. Кроме этого, польза лазера будет заключаться в возможности быстрой и точной проверки горизонтальности и вертикальности швов. Существуют специальные уровни для укладки плитки, они позволяют строить углы 90/45 град., но годится это, в основном, только для пола.

  • Поклейка обоев

Естественно, покупать лазер для облегчения процесса поклейки обоев никто не будет. Но если он уже имеется в вашем наборе, то грех не воспользоваться. А пригодится он не только для определения начала первой полосы, но и для контроля всех полотен. Если вы хотя бы однажды клеили обои, то почти наверняка знаете, что уход одной полосы на жалкий миллиметр способен спровоцировать уже сантиметр в конце стены, если это дело не контролировать. А контролировать это легче всего по лучу. Просто нужно вытягивать края полотен по нему и все, никаких проблем.

Разумеется, рассмотренные варианты применения лазерного уровня являются далеко не единственными, он будет полезен везде, где нужна четкая геометрия: при установке мебели, монтаже окон и дверей, иногда при покраске, в электромонтажных работах и много, где еще.

Заключение

Безусловно, если вы профессионально занимаетесь отделкой и/или монтажом разнообразных конструкций, такой прибор существенно облегчит вам работу и обеспечит весьма ощутимую прибавку доходов. Если вы делаете основательный ремонт своими руками, включающий перечисленные этапы работ, то, пожалуй, вам тоже можно рекомендовать этот замечательный инструмент, он сбережет вам немало сил и времени и, конечно, окупится. Если же вы проводите легкий, небольшой косметический ремонт, то тогда уже в покупке подобного уровня смысла нет, здесь вполне можно обойтись отвесом и гидроуровнем (ну, и пузырьковым, естественно). Если вам понравилась статья, подпишитесь на обновления  и получайте свежие материалы на почту в день их выхода!
