Бетонные плиты: виды, характеристики, применение

Бетонные плиты можно разделить на несколько больших групп: крупные — дорожные, аэродромные, покрытий и перекрытий, более мелкие — укрепления откосов, переходные и лежни. Особенности плиты — прямоугольная или близкая к ней форма и горизонтальное проектное положение. В редких случаях, причём это касается не всех видов продукции, допускается укладка под углом.

Дорожные бетонные плиты (ПДН)

Бетонные дорожные плиты предназначены для устройства временного или постоянного сборного покрытия дорог, площадок, подъездных путей. Сферы применения: промышленные и военные объекты, инженерное, жилищное, индивидуальное строительство. Материал изготовления ПДН — бетон марки М300 или выше, стальная арматура.

Рис. 1. Укладка дорожной плиты

Для строительства постоянных дорог предназначены изделия 1П, для временных покрытий — 2П. Разница — в бетоне и армировании: 1П делают из бетона класса В30, а для изготовления 2П используется В22,5. Этими отличиями обусловлена неодинаковая несущая способность.

Армирование осуществляется согласно ТУ или ГОСТ 21924.3-84. Отличия — в марках и диаметре арматуры, расположении сеток, каркасов и отдельных стержней.

Стандартные размеры дорожных бетонных плит: высота — 140-220 мм, ширина — 900-2750 мм, длина — 1750-6000 мм, вес — 0,92-4,08 тонн.

Рис.2. Плита дорожная 1П18.18.30

Особенности маркировки, отражающие геометрическую форму:

• ПТ (плита трапецеидальная) — железобетонное изделие с плоской трапециевидной поверхностью;
• ППШ, ДПШ, ПШП, ПШД, ПШ — продукция шестиугольной формы, а также доборные элементы;
• П — изделие прямоугольной формы, наиболее востребованное в дорожном строительстве, разновидности — ПББ и ПБ, с двумя и одним бортом соответственно.

В маркировке прямоугольных изделий указывают длину и ширину в дециметрах, шестиугольных — диагональ, трапецеидальных — длину.

Аэродромные плиты

Бетонная аэродромная плита обозначается аббревиатурой ПАГ. Изделия были спроектированы для строительства аэродромов, военных полигонов, плацдармов, складов и трасс для крупнотоннажного транспорта. Поскольку эти ЖБИ обладают повышенной износостойкостью, прочностью и морозостойкостью, со временем их начали использовать для сооружения автомагистралей, грузовых площадок, мостов.

Бетонные плиты ПАГ изготавливают в соответствии с требованиями ГОСТ 25912-2015 и по рабочим чертежам технической документации.

Основные характеристики:

• класс бетона по прочности на сжатие — В30 (М350-М400), морозостойкость — F200, коэффициент водонепроницаемости — W6;
• расчётная нагрузка — 75000 кг/м2, сейсмостойкость — до 7 баллов по шкале Рихтера;
• армирующие сетки — сталь ВрI, армирующий каркас — ненапрягаемая сталь классов А-II, А-III, Ат-IIIC, напрягаемая арматура классов А-IV, Ат-IV, Ат-IVC, А-V, A-V.

Популярные аэродромные бетонные плиты и их особенности:

• ПАГ-14. Длина изделия — 6000 мм, высота —140 мм, ширина — 2000 мм, объём бетона — 1,68 куб м, масса — 4,2 т.
• ПАГ-18. Масса плиты — 5,4 т, объём бетона — 2,16 куб. м, ширина — 2000 мм, длина — 6000 м, высота — 180 мм.
• ПАГ-20. Продукция имеет высоту 200 мм, для изготовления одной плиты требуется 2,4 куб. м бетона. Длина — 6000 мм, высота — 200 мм, ширина — 2000 мм.

ПАГ укладывают на подготовленное основание. Монтаж непосредственно на грунт не допускается.

Рис. 3. ПАГ-14

Классификация бетонных плит перекрытий

Бетонные плиты перекрытий выпускаются по ГОСТ 26434-215 и подразделяются на многопустотные (1ПК, 2ПК, ПБ) и однослойные сплошные (1П и 2П). Также заводы выпускают плиты ПНО (облегчённые) и НВ (без монтажных петель и закладных). Многопустотная продукция различается толщиной, формой и диаметром пустот, способом опирания. Плита может иметь толщину 160, 220, 260 или 300 мм, пустоты — круглые, полукруглые, овальные, грушевидные. Изделие предназначается для опирания по 2, 3 или 4 сторонам.

Панели ПК

Рис. 4. Плиты перекрытия

Бетонные плиты ПК используются в строительстве наиболее часто. Сферы применения: строительство многоэтажных домов, зданий и сооружений, односкатных крыш гаражей и сараев, устройство защитных конструкций для теплотрасс. Также ПК используют в качестве фундамента под беседки и ограждения.

Сквозные пустоты полукруглой, круглой или овальной формы располагаются вдоль, по всей длине. ПК — базовый вариант с опиранием по 2 сторонам, ПКТ опирается по 3 сторонам, ПКК — по 4.

Назначение многопустотных плит — устройство горизонтальных перекрытий в многоэтажных зданиях, включая коммерческие, жилые и административные. В пустоты помещают инженерные коммуникации.

Основные достоинства многопустотных бетонных плит:

• Уменьшенная масса по сравнению со сплошными ЖБИ. Нагрузка на несущие стены ниже, чем при использовании плит без пустот, поэтому ПК востребованы в многоэтажном строительстве.
• Шумоизоляционные свойства. Благодаря воздушным карманам плиты снижают уровень шума, проникающего из помещений, расположенных этажом выше или ниже.
• Теплоизоляционные характеристики. Воздух обладает низкой теплопроводностью, поэтому в помещении с многопустотными перекрытиями лучше удерживается тепло.

Продукция длиной до 4,2 м армируется обычной сеткой, а для укрепления более длинных изделий используют предварительно напряженную арматуру. Для усиления торцов по краям устанавливают вертикальные сетки.

ПБ

Рис. 5. Плита 1ПБ

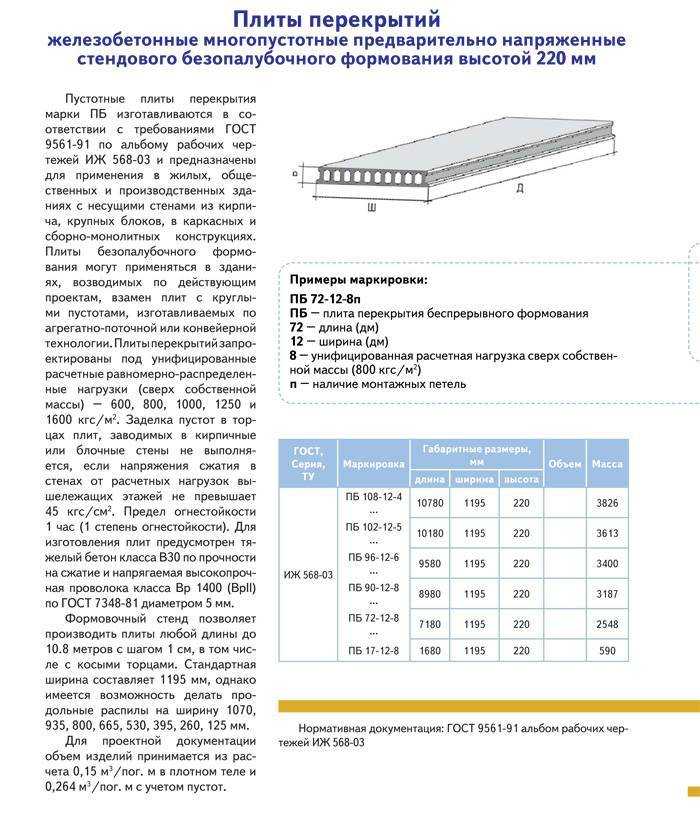

Бетонные многопустотные плиты ПБ производятся по рабочим чертежам серии ИЖ 976 методом непрерывного безопалубочного формования. Для них предусмотрено опирание только по 2 сторонам. Глубина опирания — от 9 до 15 см. Ширина ЖБИ — 1000, 1200 1500 мм, высота — 220 мм, длина может быть любой в диапазоне от 1 до 10,8 м. Сфера применения: покрытие и перекрытие монолитных и кирпичных зданий общего, гражданского и жилого назначения.

Основные характеристики:

• Материал изготовления — тяжёлый бетон марки М400, класс по прочности на сжатие В30.
• Типы безопалубочной технологии, применяемые в России, — виброформование «в один приём», двухслойное сплитформование, экструзия.
• Базовая расчётная нагрузка (типовая) — 800 кгс/м, под заказ возможно изготовление продукции, рассчитанной на нагрузку от 300 до 2100 кгс/м.

Железобетонные плиты ПБ армируются продольно, поэтому их можно разрезать как поперёк, так и по диагонали без ухудшения прочностных характеристик.

ПНО

Рис. 6. Плита ПНО

Облегчённые изделия ПНО выпускаются по ГОСТ 9561 и дополнению к серии 1.141-1, вып. 39. Особенность этих бетонных плит — уменьшенная толщина, которая составляет всего 160 мм против стандартных 220 мм. Изделия предназначены дл строительства зданий высотой до 3 этажей включительно. Несущая способность — от 300 до 800 кгс/м2.

Стандартные габариты: длина — 1600-6300 мм, ширина — 1000-1500 мм. В плите есть сквозные продольные пустоты, благодаря которым она обладает повышенными шумо- и теплоизоляционными характеристиками и меньшим весом по сравнению со сплошными изделиями аналогичных габаритов. Возможна резка бетонной плиты поперёк и под углом.

НВ

Продукция НВ (настил внутренний) изготавливается безопалубочным методом экструзии из бетона марки М500, класс по прочности на сжатие — В45,5. Внутри по всей длине расположены овальные пустоты. Однорядное армирование выполняется стальными канатами К7.

Изделие формируется посредством давления, при этом бетон сильно уплотняется, за счёт чего изделие приобретает повышенную прочность при сравнительно небольшом весе. Допускается резка поперёк и под углом 45 градусов.

Плиты покрытий (ребристые)

Бетонные ребристые плиты — это широкая группа изделий, применяемых в строительстве панельных домов с плоской крышей, промышленных зданий и сооружений без чердака, общественных объектов. В ЖБ изделиях предусмотрены вспомогательные элементы, расположенные продольно и поперечно, благодаря которым обеспечивается стойкость к повышенным нагрузкам на изгиб.

Область применения ограничена созданием чердачных и крышных перекрытий, т. к. из-за выступающих балок невозможно устройство плоского потолка. ЖБИ выдерживают не только значительные весовые нагрузки, но и перепады температуры, влажность, длительное воздействие химически агрессивных сред. Плита имеет П-образное сечение, может быть изготовлена с проёмом в полке или без него.

Особенности:

• Материал — тяжёлый, конструкционный лёгкий или плотный силикатный бетон. Чаще используется тяжёлый (марка М200, класс по прочности на сжатие В15 или выше). Согласно ГОСТ 26633, в смесь могут быть добавлены присадки для повышения гидрофобной защиты.
• Морозостойкость — не ниже F75-F100, класс водонепроницаемости — W4 до W6, исходя из проектных требований. Водопоглощение — до 5% от общей массы.
• Маркировка состоит из таких элементов: сокращённое наименование, диаметр отверстия (если оно есть), длина и ширина в дециметрах, расчётная нагрузка, класс арматуры.

Другие виды

Прочие виды железобетонных плит: переходные, укрепления откосов, лежни. Они изготавливаются из тяжёлого бетона марки М400, класс по прочности на сжатие — В30, водонепроницаемость — W8, морозостойкость — F200-F300.

Лежень — плоское прямоугольное изделие для дорожного строительства. Назначение: сопряжение инженерных конструкций с насыпями и дамбами. С торцов, с обеих сторон или только с одной, может быть предусмотрен выпуск арматуры, предназначенный для прочного соединения с другими элементами.

Рис. 7. Лежень

Плиты переходные в целом имеют такое же назначение, как и лежни, только последние служат фундаментным основанием. Различают прямые (П) и косые (ПК) изделия. ПК имеют уклон торца под углом 50-75°, их укладывают в местах, где дорога и другое сооружение (мост, тоннель) образуют косое пересечение.

Плиты укрепления откосов — квадратные и прямоугольные изделия. Типы: П-1, П-2, П-1К, ПБ-1, Б-8 со скошенными углами. Сфера применения — дорожное строительство, назначение — защита склонов насыпей автодорог от сползания, поддержание проезжей части и грунтового основания в неподвижном положении. Для образования зелёного склона укладывают решетчатые изделия ПР-3и: после монтажа ячейки засыпают грунтом и засевают травой.

Размеры плиты перекрытия, маркировка пустотных железобетонных плит перекрытий

Для обустройства перекрытий частного дома индивидуальные застройщики довольно часто используют многопустотные железобетонные плиты перекрытий. Для проектирования и последующего монтажа не помешает знать правильную расшифровку маркировки этих железобетонных изделий, а также какие бывают размеры у такой плиты перекрытия.

Например: ПК63.12-3. АтVта

• 1ПК (ПК) — плита перекрытия толщиной 220 мм с круглыми пустотами диаметром 159 мм, для опирания по двум сторонам;
• 2ПК — толщиной 220 мм с круглыми пустотами диаметром 140 мм, для опирания по двум сторонам;
• 3ПК — толщиной 220 мм с круглыми пустотами диаметром 127 мм, для опирания по двум сторонам;
• 4ПК — толщиной 260 мм с круглыми пустотами диаметром 159 мм и вырезами в верхней зоне по контуру, для опирания по двум сторонам;
• 5ПК — толщиной 260 мм с круглыми пустотами диаметром 180 мм, для опирания по двум сторонам;
• 6ПК — толщиной 300 мм с круглыми пустотами диаметром 203 мм, для опирания по двум сторонам;
• 7ПК — толщиной 160 мм с круглыми пустотами диаметром 114 мм, для опирания по двум сторонам;
• ПГ — толщиной 260 мм с грушевидными пустотами, для опирания по двум сторонам;
• ПБ — толщиной 220 мм, изготовляемые методом непрерывного формования на длинных стендах и предназначенные для опирания по двум сторонам.

Наличие третьей буквы будет указывать на увеличение количества сторон опирания плиты перекрытия. Например: 2ПКТ — (буква Т три стороны) для опирания по трем сторонам, 1ПКК — (буква К четыре стороны) для опирания по четырем сторонам;

Первые две цифры в маркировке — длина плиты в дециметрах. Реальный размер L плиты перекрытия обычно на 20 мм меньше. Таким образом, 63 означает, что реальная длина плиты будет составлять 6280мм.

Вторые две цифры в маркировке — ширина плиты перекрытия в дециметрах, а реальная ширина обычно на 10 мм меньше. То есть, 12 означает плиту шириной 1190 мм. Стандартная ширина плит — 1,0; 1,2; 1,5; 1,8 м (990; 1180; 1490; 1790 мм), но большинство производимых плит – 1,2 м; 1,5 м.

Последняя цифра — несущая способность плиты перекрытия. В зависимости от марки это может быть несущая способность в сотнях киллограмм на 1 м². (3 означает 300 кг/м²).

Буквенные символы в конце маркировки плиты перекрытия обозначают:

• АтV – нижняя рабочая поверхность железобетонной плиты армирована предварительно-напряженной арматурой класса АтV
• т – плита перекрытия изготовлена из тяжелого бетона.
• а – плита перекрытия снабжена уплотняющими вкладышами в отверстиях с торцов.

Глубина опирания железобетонных плит должна быть 90 – 250 мм. Учитывая эти показатели, выбирается стандартный размер плиты перекрытия, подходящий к длине перекрываемого пролёта. Размеры плиты перекрытия и наличие такой у ближайшего производителя железобетонных изделий следует предусмотреть на стадии проектирования дома.

Таблица 1. Стандартные размеры многопустотных плит перекрытий

Тип плиты	Координационные размеры плиты, мм
	Длина	Ширина
1ПК 2ПК 3ПК	От 2400 до 6600 включ. с интервалом 300, 7200, 7500	1000, 1200, 1500, 1800, 2400, 3000, 3600
1ПК	9000	1000, 1200, 1500
1ПК 2ПК 3ПК	От 3600 до 6600 включ. с интервалом 300, 7200, 7500	От 2400 до 3600 включ. с интервалом 300
1ПК 2ПК 3ПК	От 2400 до 3600 включ. с интервалом 300	От 4800 до 6600 включ. с интервалом 300, 7200
4ПК	От 2400 до 6600 включ. с интервалом 300, 7200, 9000	1000, 1200, 1500
5ПК	6000, 9000, 12000	1000, 1200, 1500
6ПК	12000	1000, 1200, 1500
7ПК	От 3600 до 6300 включ. с интервалом 3000	1000, 1200, 1500, 1800
ПГ	6000, 9000, 12000	1000, 1200, 1500

Размеры многопустотных железобетонных плит перекрытий, которые вам могут предложить местные производители железобетонных изделий желательно узнать заранее. Не каждый ЖБК или ЖБЗ может похвастаться огромным ассортиментом выпускаемой продукции, а перевозить плиты из другого региона весьма накладно.

Руководства по проектированию железобетонной плиты

🕑 Время чтения: 1 минута

Содержание:

• Основы железобетонной плиты.
• 4. Арматурное покрытие
• 5. Процедура расчета бетонной плиты
• Расчет сплошной плиты

Основы расчета железобетонной плиты

Плиты обычно проектируются исходя из предположения, что они состоят из нескольких балок шириной «один метр».

1. Эффективный пролет плиты

Эффективный пролет свободно опертой плиты принимается меньшим из следующих значений:

1. Расстояние между центрами подшипников,
2. Пролет в свету плюс эффективная глубина

2. Толщина плиты

В следующей таблице приведены максимальные значения отношения пролета к глубине.

3. Армирование плиты

Минимальная арматура в любом направлении должна составлять 0,15% от общей площади поперечного сечения. Основная арматура, рассчитанная на максимальный изгибающий момент, должна составлять не менее 0,15 % общей площади сечения. Шаг основных стержней не должен превышать:

1. Тройная эффективная глубина плиты и
2. 45 см.

Распределительные стержни проходят под прямым углом к ​​основной арматуре и шаг не должен превышать

1. Пятикратная эффективная глубина плиты и
2. 45 см.

Диаметр основных стержней может быть от 8 мм до 14 мм. для распределительных стержней обычно используется сталь 6 мм или 8 мм.

4. Усиление  Крышка

Минимальное покрытие снаружи основных стержней должно быть не менее следующего:

1. 15 мм и
2. Диаметр основного стержня.

5.

Процедура расчета бетонной плиты

Этапы проектирования плиты

1. Предполагая подходящие опоры (не менее 10 см), найдите пролет плиты между центрами опор.
2. Допустим толщина плиты (4 см на метр пролета).
3. Найдите эффективный пролет, который меньше (i) расстояния между центрами подшипников и (ii) чистого пролета и эффективной глубины.
4. Найдите постоянную нагрузку и динамическую нагрузку на квадратный метр плиты.
5. Определите максимальный изгибающий момент для полосы плиты шириной один метр.

Максимальный изгибающий момент на метр ширины плиты,
Где w = общая интенсивность нагрузки на квадратный метр плиты.

1. Приравнять уравновешенный момент сопротивления к максимальному изгибающему моменту

Найдите эффективную глубину «d» из приведенного выше уравнения.

1. Расчет основной арматуры на метр ширины

Для бетона М15 плечо рычага = 0,87 d
Расстояние между полосами =

Расчет сплошной плиты

Предположим, что плита поддерживается на концах, а также в промежуточных точках на балках, максимальные моменты провисания и деформации, которым плита подвергается из-за равномерно распределенной нагрузки, можно рассчитать следующим образом:
Пусть = интенсивность постоянной нагрузки на квадратный метр
= интенсивность временной нагрузки на квадратный метр.
Изгибающий момент от постоянной нагрузки и динамической нагрузки можно принять следующим образом (ИС: 456 – 2000)

Детализация железобетонных плит

Содержание

Структурная детализация — это процесс интерпретации проектной информации и инструкций с использованием чертежей и спецификаций. В железобетонных плитах и ​​других конструкциях детализация влечет за собой использование чертежей и спецификаций для указания размеров и расположения конструктивных элементов, свойств материалов, прозрачного покрытия, размеров арматуры, промежутков и расположения.

Обязанности Дизайнера и Деталиста , чтобы убедиться, что информация, представленная на чертеже, верна, поскольку она будет использоваться для выполнения на месте. Суть данной статьи заключается в предоставлении информации о нормах детализации железобетонных плит согласно требованиям Еврокодов и практики Великобритании.

Подробная информация

Конструктивная информация, которая должна быть предоставлена ​​при детализации железобетонных плит, включает:

1. Компоновочные чертежи и чертежи в разрезе, включая детали отверстий и выступов и т. д.
2. Марка бетона и размер заполнителя (минимальный стандарт 25/30 МПа и 20 мм).
3. Номинальное покрытие для армирования и контроля конструкции, пожаробезопасности или долговечности (стандарт 20 мм для внутренних условий, 40 мм для внешних условий).
4. Проходы и положения основных арматурных стержней. Это должно включать:
   • диаметр, шаг стержней и расположение (например, T1, T2, B1, B2 и т. д.)
   • тип армирования и характеристики соединения (стандарт: H)
   • крепежные размеры для расположения участков и концов стержней баров.
5. Подробная информация о любых стержнях с особым моментом, соединяющих плиту со стеной или колонной.
6. Подробные сведения о правилах отсечки, если они отличаются от стандартных, указанных в разделе «Сведения о модели».
7. Требуемые детали ткани. Для кессонных плит это должно включать ткань, необходимую для верхней и нижней части сплошных секций вокруг колонн. Должно быть дано достаточно подробностей, чтобы показать, что армирование подойдет на доступную глубину с учетом нахлестов ткани. Следует указать дополнительную площадь, необходимую для нахлестов, в противном случае для нахлестов шириной 300 мм будет принято 22%.
8. Детали вставок, напр. кабелепроводы, кабельные каналы, крепления облицовки и т. д. должны быть предусмотрены там, где затрагивается размещение арматуры.

Минимальная площадь армирования сплошных плит

Согласно пп. 9.3.1.1, 9.3.1.2 и 9.2.1.1 ЭК2;

• Tension reinforcement:
  • A _s,min = 0.26b _t df _ctm /f _yk ≥ 0.0013b _t d где:
    • b _t — средняя ширина зоны растяжения
    • d — эффективная глубина
    • f _ctm определяется из табл. прочность
• Это также относится к номинальной арматуре.
• Минимальное армирование дна в направлении пролета: 40 % от максимально необходимого армирования.
• Минимальная верхняя арматура на опоре (например, при наличии частичной фиксации): 25 % от максимальной требуемой арматуры в пролете, но не менее А _{с, мин} . Это может быть уменьшено до 15% для концевой опоры.
• Второстепенная поперечная арматура: 20 % от основной арматуры, за исключением случаев, когда отсутствует поперечный изгиб (например, вблизи непрерывных стеновых опор).
• Предпочтительный минимальный диаметр арматуры для сплошных плит: 10 мм.

Площадь нижней арматуры, предусмотренной на опорах с малой торцевой фиксацией или без нее, предусмотренной проектом, должна быть не менее 0,25 площади, предусмотренной в пролете.

Расстояние между стержнями

Согласно пунктам 8.2 и 9.3.1.1 EC2, рекомендуемый минимальный шаг арматурных стержней составляет 75 мм и 100 мм для нахлестов.

Максимальное расстояние стержней для плитов
• Основные стержни: 3H ≤ 400 мм (в областях концентрированных нагрузок 2H ≤ 250 мм )

9. 2H ≤ 250 мм )

9. 2H ≤ 250mm )

39.9.900. (в зонах сосредоточенных нагрузок 3h ≤ 400 мм )

Где h — толщина плиты.

Анкеровка и притирка стержней

Для высокопрочной стали марки 500 в таблице ниже приведены типичные длины анкеровки и длины нахлеста для «хороших» и «плохих» условий склеивания. Для концов, находящихся на «прямых опорах», длина анкеровки за лицевой стороной опоры может быть уменьшена до d , но не менее чем большее из двух значений: 0,3 l _{b, rqd} , 10b или 100 мм.

Таблица 1 : Стандартная анкеровка и длина внахлест для массивных плит

Если нагрузка ненормально высока или когда точечные нагрузки расположены близко к опоре, следует сделать ссылку на EC2, разделы 8 и 9. Предусмотренная длина нахлеста (для номинальных стержней и т. д.) должна быть не менее 15-кратного размера стержня. или 200 мм, в зависимости от того, что больше. Расположение стержней внахлестку должно соответствовать рисунку 1;

Рис. 1: Указания по нахлесту в сплошных плитах

Упрощенные правила усечения для арматуры

Если обеспечен только минимальный процент армирования, при детализации железобетонных плит не должно быть усечений. Упрощенные правила нарезки стержней могут применяться без диаграмм изгибающих моментов при условии приблизительной одинаковости соседних пролетов (в пределах 15 %) и равномерного распределения нагрузки. Упрощенные правила усечения в сплошных плитах показаны на рисунках 2–5.

На внутренних опорах в односторонних и двусторонних плитах верхняя арматура должна заходить в пролет на 0,3 длины пролета, как показано на рисунке 2. в сплошных плитах

Когда торцевая опора сплошной односторонней или двусторонней плиты полностью защемлена (например, когда сплошная плита опирается на стену жесткости), стержни должны быть возвращены в пролет на 0,3 x пролет как показано на рис. 3.

Рисунок 3: Правила усечения для защемленной торцевой опоры

Для внешней незакрепленной опоры (например, плиты, опирающиеся на каменные стены) нижняя арматура должна быть возвращена на 0,1 x пролет. Там, где существует частичная фиксация (например, торцевая опора плиты, опирающаяся на балки), нижняя арматура должна быть возвращена на 0,15 x пролет.

.0226 1,5-кратная длина консоли или 0,3-кратная длина пролета в зависимости от того, что больше. Также рекомендуется предусмотреть не менее 50% верхней арматуры в нижней части, чтобы помочь контролировать прогиб.

Рисунок 4: Правила сокращения для консолей

В других случаях сокращение основной продольной арматуры должно быть связано с диаграммами изгибающего момента/поперечной силы.

Обозначения для размещения слоев арматуры

Арматура крепится слоями, начиная с нижней части плиты вверх, и метки стержней предпочтительно должны следовать аналогичной последовательности нумерации.

Обозначения следующие:

• сокращение для верхнего наружного слоя Т1 (или ТТ)
• сокращение для верхнего второго слоя Т2 (или НТ)
• сокращение для нижнего второго слоя В2 (или НВ)
• сокращение для нижнего наружного слоя слой B1 (или BB)

Рисунок 5 : Обозначения для слоев арматуры

Арматурные стержни и индикаторные линии

В детализации плит каждому арматурному стержню назначается метка стержня. Каждая метка стержня уникальна для типа арматуры, марки, размера, размеров и формы. Поэтому метка штриха может представлять собой один столбец или группу столбцов. Каждая метка стержня представлена ​​на плане в виде типичного стержня, начерченного в масштабе с использованием толстой линии (как правило, линии арматурных стержней должны быть толще, чем все другие линии на деталировочном чертеже).

Арматурный стержень располагается примерно посередине своей индикаторной линии (также называемой линией-выноской), место соединения стержня и индикаторной линии выделено большой точкой. Первый и последний бары в зоне из нескольких баров представлены короткими толстыми линиями, их протяженность указана стрелками. Изгибы или крюки, когда они встречаются на любом конце типичного стержня, представлены точкой среднего размера или чем-то подобным, как показано на рисунке 7 (b).

Иногда крюки или изогнутые стержни изображают на плане как бы лежащими (см. рис. 7а). На самом деле это самый распространенный метод детализации. Однако на месте может возникнуть путаница, если некоторые из этих стержней должны быть закреплены горизонтально, а некоторые — вертикально. Разделы и примечания должны быть предоставлены для разъяснения этого метода, если он используется.

Пример

Рис. 6 : Типовая свободно опертая панель плиты

Рассмотрим панель плиты, показанную выше, при допущении, что она свободно опирается. Армирование, указанное во всех направлениях, составляет h22 на расстоянии 200 мм.

Чтобы рассчитать количество арматурных стержней, которые необходимо установить в каждом направлении, можно выполнить следующие шаги;

В направлении короткого пролета ;
n = [(l _x – b _w – p )/ p ] + 1 = [(3105 – 230 – 200)/200] + 1 = 14,375 (предусмотреть 15 кол-во стержней h22)
армирование начинается на расстоянии 0,5р от лицевой стороны балки.

Аналогично в направлении длинного пролета ;
n = [(l _y – b _w – p )/ p ] + 1 = [(3470 – 230 – 200)/200] + 1 = 16,2 (обеспечить 17 кол-во стержней h22)
Примечание. На месте вы в конечном итоге получите расстояние между центрами чуть меньше 200 мм (около 178 мм, что хорошо/консервативно). Но если вы укажете 16 номеров, у вас будет интервал более 200 c/c, что не очень хорошо.

Рисунок 7 : (a) Крючки/изгибы, нарисованные в плане, как если бы они лежали горизонтально (b) Крючки/изгибы, обозначенные средней точкой

На рис. плоский, а на рис. 7(b) он представлен точкой среднего размера. Любой метод приемлем в стандарте, но в Нигерии более популярен первый.

При наличии нескольких зон/панелей с одинаковыми метками тактов количество тактов в каждой панели может быть записано, а общее количество суммировано в вызове. Это экономит время и место на бумаге при детализации железобетонных плит.
