Длина арматуры стандартная: Длина арматуры – все данные по строительной стержневой продукции + Видео — Умный дом: система умный дом, автоматизация зданий, интеллектуальное здание, цифровой дом, домашняя автоматизация, интеллектуальный дом

Содержание

Длина арматуры – все данные по строительной стержневой продукции + Видео

Длина арматуры – очень важная характеристика этого вида строительной продукции. От нее зависят многие ответственные аспекты строительной деятельности на всех стадиях ее выполнения. И, разумеется, как и любые другие параметры металлоизделий, эта характеристика регламентируется соответствующими стандартами.

1
Виды стержневой арматуры и факторы, влияющие на ее длину

Как известно, вся стержневая строительная арматура делится на виды, марки и классы. Каждый тип этих изделий изготавливается по соответствующему ГОСТу, в котором как раз и регламентируется их стандартная протяженность. Кстати, следует отметить, что длина арматурных прутьев зависит не столько от их вида, как от диаметра, а также нередко от класса. Это станет очевидно в ходе ознакомления с нижеприведенными видами выпускаемой отечественной стержневой арматурной продукции.

Стержневая арматура

Всего ее по используемому для изготовления материалу производят 2 основных типа: стальную и композитную полимерную. Первый по назначению, способу изготовления и стальному сплаву подразделяется еще на три подвида. Это нижеперечисленная арматура, выпускаемая по соответствующим ГОСТам:

горячекатаная продукция для предварительно напряженных, а также обычных изделий и конструкций из железобетона – ГОСТ 5781-82;
термомеханически упрочненные стержни для изделий и конструкций из железобетона – ГОСТ 10884-94;
свариваемые прутки для изделий и конструкций из железобетона – ГОСТ Р 52544-2006.

Всю композитную полимерную продукцию производят по одному ГОСТу. Это стандарт 31938-2012.

2
Стандартные и допускаемые при изготовлении на заводе длины изделий ГОСТ 5781

Изделия этого стандарта изготавливают с номинальными диаметрами в пределах 6–80 мм. Причем в зависимости от конкретного значения этого параметра арматуру производят в виде стержней либо мотков из них. Так, самую известную среди очень широкого круга потребителей арматуру А240 (А-I) и А300 (А-II) с номинальным диаметром 6–12 мм производят стержнями либо в мотках. А продукцию этих классов, имеющую больший диаметр, делают только в прутках. Арматуру А400 (А-III) изготавливают в стержнях и мотках уже только при ее диаметре 6–10 мм, а с большим значением этого параметра – исключительно в прутках.

Арматура ГОСТ 5781

Остальные изделия стандарта 5781 – А600 (А-IV), А800 (А-V) и А1000 (А-VI) – независимо от их поперечного размера обычно производят в виде стержней. В то же время, согласно ГОСТу, арматура этих 3 классов диаметром 6 и 8 мм может быть по согласованию потребителя с производителем изготовлена в мотках. Прутки стандарта 5781, как указано в этом ГОСТе, производители должны изготавливать длиной в пределах 6–12 м. Однако при этом в зависимости от типа (по длине) поставляемой партии арматуры допускается ряд отклонений от данных стандартных значений. То есть согласно ГОСТ стержни производят и затем отгружают потребителю 3 видов:

с мерной длиной;
партии с мерной длиной, в которых есть немерные отрезки арматуры;
с немерной длиной.

Так вот, первый вид продукции представляет собой арматуру, которая чаще всего по длине строго соответствует вышеуказанным требованиям стандарта. При этом протяженность у всех стержней партии должна быть какая-то определенная, одинаковая, причем оговоренная заранее в заказе потребителя либо выбранная производителем. В последнем случае это, несомненно, будет какая-то стандартная длина, то есть в пределах 6–12 м. А вот потребитель может заказать у производителя изготовление стержней с меньшей, но нужной ему длиной.

В случае с двумя другими видами поставки ГОСТом тоже допускаются некоторые отклонения от стандартной длины стержней. Если это второй вариант, то в продукции мерной длины, поставляемой с немерными отрезками арматуры, длина последних может быть 2 м и более (но не меньше), а их количество должно составлять не больше 15 % от общего веса партии. А когда это третий вариант, то в партии немерной продукции допускается наличие арматуры длиной 3–6 м, количество которой ограничивается 7 % от общей массы поставки.

Ну и, кроме того, по согласованию заказчика с производителем ГОСТом допускается изготовление прутков с протяженностью 5–25 м. А также есть еще один фактор, влияющий на реальную длину поставляемых стержней арматуры. Это регламентируемые стандартом допустимые максимальные отклонения для протяженности мерных прутьев. Они приведены в следующей таблице:

Длина прута, м	Допустимое отклонение протяженности стержня в зависимости от точности его порезки, мм
Длина прута, м	Обычная точность	Повышенная
До 6 включительно	+50	+25
Свыше 6	+70	+35

Причем прутья с повышенной точностью порезки делают только по требованию заказчика. При поставе арматуры стандарта 5781 мотками длина ее может быть самой разной. Дело в том, что, согласно этому ГОСТу, к мотку предъявляются следующие требования: он должен представлять собой 1 цельный отрезок, а его масса может быть до 3 т (то есть 3000 кг). Таким образом, к примеру, арматура А-I либо другого класса диаметром 10 мм может иметь протяженность до 4862,23 м, а 12 мм – до 3378,38 м.

3
Стандартная и допускаемая протяженность продукции ГОСТ 10884

Продукцию этого стандарта производят с номинальными диаметрами в пределах 6–40 мм. Арматуру с поперечным размером 6 и 8 мм выпускают только в мотках, а 10 мм и выше – в виде прутков с длиной, указанной в заказе. При этом ГОСТом допускается производство изделий классов Aт400C, Aт500C и Aт600C с диаметром 10 мм в мотках. Арматурные стержни стандарта 10884 обычно производят мерной длины, причем в пределах 5,3–13,5 м. Согласно этому ГОСТу, также допускается изготовление прутков, имеющих мерную протяженность до 26 м. И, как уже отмечалось выше, длина стержней может быть любой требуемой для заказчика, но в пределах этих значений.

Стержневая арматура ГОСТ 10884

Для свариваемой арматуры (с индексом «C» в обозначении класса), то есть как раз для вышеупомянутых Aт400C, Aт500C и Aт600C, ГОСТом предусмотрено ее производство еще и другими длинами. Эту продукцию допускается выпускать в виде прутков, в поставляемой партии которых изделия:

мерной протяженности с немерными отрезками, имеющими длину от 2 м и более, в количестве не выше 15 % от общего веса отгружаемой партии;
немерной протяженности в пределах 6–12 м с возможным содержанием отрезков длиной 3–6 м в объеме не выше 7 % от общего веса отгружаемой партии.

Фактическая длина мерных изделий может отличаться от указанных выше стандартных значений и заявленной потребителем величины в пределах допустимых ГОСТом погрешностей. Они для продукции стандарта 10884 такие же, как и для стержней ГОСТ 5781. То есть указаны в приведенной выше таблице.

При поставе арматуры ГОСТ 10884 мотками ее длина, как и у изделий стандарта 5781, тоже может быть самой разной. Это обусловлено тем, что к моткам предъявляются такие же требования: он должен представлять собой 1 цельный отрезок, а его масса может быть до 3 т (то есть 3000 кг). Так что арматура стандарта 10884 диаметром 10 мм может иметь такую же протяженность, как и ГОСТ 5781, то есть до 4862,23 м.

4
Стандартные и допускаемые длины арматурной стали по Р 52544-2006

Продукцию этого ГОСТа (изделия A500C и B500C) производят с номинальными диаметрами в пределах 4–40 мм. Арматуру с поперечным размером до 6 мм выпускают только в мотках. С диаметром 6–12 мм включительно – как в мотках, так и в виде стержней. А с поперечным размером 14 мм и более – только в виде прутков. Стержни ГОСТ Р 52544 производят:

мерной длины протяженностью в пределах 6–12 м, предварительно оговоренной потребителем в своем заказе на заводе-изготовителе;
немерной длины протяженностью в пределах 6–12 м, но при этом уже определяемой изготовителем, причем в партии допускается наличие более коротких изделий – по 3–6 м, в объеме не выше 7 % от общего веса поставки.

Длина арматурной стали по Р 52544-2006

Фактическая длина мерных прутков согласно ГОСТу может отличаться от указанной стандартной и заявленной потребителем на допустимое предельное отклонение величиной 100 мм (10 см) в большую сторону. В случае поставки продукции в мотках ее длина, как и у вышерассмотренных изделий ГОСТ 5781 и 10884, может быть разной. Стандартом Р 52544 к моткам предъявляются следующие требования. Они должны представлять собой 1 отрезок арматуры.

Вместе с тем этим ГОСТом допускается отгрузка мотков, состоящих из 2 отрезков, но чтобы их количество не превышало 10 % от общей массы поставляемой партии. А вес 1-го мотка должен быть в пределах 0,3–1,5 т (300–1500 кг). По согласованию заказчика с производителем допускается холоднодеформированную свариваемую арматуру B500C изготавливать мотками весом 0,03–0,3 т (30–300 кг) и 1,5–3 т. Таким образом, длина продукции этого класса диаметром, например, 10 мм может варьироваться от 48,7 м (для связки весом в 30 кг) до 4870,13 м (при 3000 кг).

5
Стандартная и допускаемая протяженность изделий ГОСТ 31938

Всю композитную полимерную арматуру этого стандарта (далее АКП) производят с номинальными диаметрами в пределах 4–32 мм. Как правило, ее изготавливают в виде стержней. Однако этим стандартом также допускается производство и поставка АКП диаметром 4–8 мм в мотках либо барабанах. Прутки выпускают только мерной длины со стандартной протяженностью в пределах 0,5–12 м. При этом строго регламентирован шаг длины. Он должен составлять 0,5 м. А вот длина может быть и другой. Стандартом 31938 допускается производство АКП с большей, чем обычная стандартная, протяженностью.

Фактическая длина мерных прутков может отличаться от указанной стандартной в пределах регламентируемых этим ГОСТом допусков, указанных в следующей таблице:

Длина прута, м	Допустимое отклонение протяженности стержня, мм
До 6 включительно	+25
Свыше 6 и до 12 включительно	+35
Свыше 12	+50

А относительно мотков и барабанов стандартом предусмотрены следующие требования. Их минимальный диаметр (d_б) в мм должен быть таким, чтобы обеспечивалась сохранность АКП при всех предусмотренных ГОСТ условиях ее транспортирования и хранения вплоть до использования. Рассчитывается этот диаметр по приведенной в этом стандарте формуле.

Длина арматуры с завода. Завод арматуры. ArmaturaSila.ru

Почему во всех прайсах длина арматуры 11,7 м?Почему не 12?

В ГОСТе по арматурам что сказано?

В ГОСТ 5781-82 сказано, что арматурные стержни изготавливаются длиной от 6 до 12 м, а по согласованию с потребителем — длиной до 25 м. Разумеется, есть допуск на изготовление стержней и он составляет до +70 мм в зависимости от точности резки.
Что касается полувагонов, то они разные бывают. Полувагоны старого образца грузоподъемностью 63 т и с деревянными бортами действительно имеют внутренний габарит по длине 12004 мм. Полувагоны с металлическими бортами имеют больший габарит и грузоподъемность. Точнее можно посмотреть, например, в Справочнике Металлические конструкции под редакцией Кузнецова в 1 томе.

Заказчик 12 м покупает, ему дают 11,7, а засчет 0,3 м с каждой арматурины завод кормится.

Арматуру продают на вес. Можно заказать стержни определенной длины, но это за отдельные деньги.

Я полагаю, здесь дело не в вагонах и грузовиках, поскольку по логике транспорт должен был проектироваться под основную продукцию (тем более в закрытой стране, я имею в виду СССР), а не продукция под транспорт.

Вообще то задается провозной железнодорожный габарит, зависящий от конкретного подвижного состава железных дорог и в него обязаны вписываться даже конструкторы военной техники, а не то что производители какой-то арматуры для строительства. И изменить этот провозной габарит можно только заменив подвижной состав железных дорог, а это очень дорогое удовольствие даже для такого государства каким был СССР.

В принципе — можно ту же арматуру перевозить в наклонном положении и лучше использовать габариты того же полувагона. Но для этого потребуются нестандартные подкладки (подставки), а это дополнительные затраты, ну и зачем производителям это нужно?
Кроме того — арматурные стержни в пачке сложены не идеально. Концы стержней смещены друг относительно друга. Это тоже надо учитывать. Ну и в итоге имеем то что имеем — длину стержней 11,7 — 11,8 м.

Железобетон и в настоящее время не растерял, как строительный материал, своей актуальности. Применение в строительстве армированной бетонной конструкции повышает несущую способность здания, сокращает сроки и стоимость строительства. Сегодня наиболее востребованной является арматура диаметром 12 мм. в гражданском и промышленном строительстве.

Любое строительство начинается с возведения фундамента. И в этом случае чаще всего, особенно при индивидуальном строительстве, в ход идет арматура периодического профиля 12 мм. как наиболее распространенный вид. Бетон, как материал хорошо справляется лишь с одним видом нагрузки — сжатием.

А все остальные — растяжение, кручение и прочие нагрузки, воспринимаются арматурными стержнями. Соответственно, чтобы получить требуемые свойства бетонной конструкции в ее состав вводят арматуру в виде отдельных стержней или каркасов и сеток.

В этом случае их совместное использование придаст необходимые характеристики железобетону. Арматура 8 — 12 мм. по стоимости может меняться в зависимости от формы ее отпуска. Арматуру с диаметром стержней 12 мм. поставщик отпускает: в мерной форме — это стандартная арматура с длиной стержня 11,7 м, поставляемая с завода-изготовителя или арматура, нарезанная по указанной заказчиком длине.

Стоимость такой арматуры считается за базовую стоимость для данного вида. При остальных формах отпуска поставщик применяет скидку от базовых цен; не мерная длина металлопроката — или различные длины прутков арматуры, например: не менее 6 м. длиной, и не более 11,7 м; «коротыши» — наиболее дешевая арматура.

Такая арматура 12 мм представляет собой прутья длинной 1,5 — 6 метров. Большинство прайсов на металлопрокат указывают: «арматура 12, цена за одну тонну». В то же время проектная документация может количество арматуры указать в погонных метрах.

Каким образом потребителю рассчитать требуемое количество и оформить правильную заявку? В этом случае чтобы перевести весовую единицу арматуры из тонн в погонные метры следует воспользоваться специальными таблицами. Выдержка из одной такой таблицы приведена ниже.

Метров в 1 тонне. Вес 1 м. прутка

✔ 1 м. арматурного прутка диаметром 10 мм весит — 0,617 кг.

✔ В 1 тонне 1620 метров арматуры 1 м.

✔ арматурного прутка диаметром 12 мм весит — 0,888

✔ В 1 тонне 1126 метров арматуры

Длина хлыста арматуры

Арматура в строительстве используется также часто, как и бетон. А при строительстве фундамента и прочих массивных бетонных конструкций железная арматура практически незаменима. На этапе составления проектной документации очень важно знать расход строительных материалов. И, применительно к арматуре, нужно произвести расчеты, чтобы знать, сколько арматуры потребуется на фундамент или другую жб конструкцию. Для этих расчетов и требуется самый важный параметр — длина арматуры, а точнее — длина хлыста арматуры.

Какова максимальная длина арматуры?

Практически у всех производителей длина хлыста арматуры 11,7 метра. Это довольно удобная величина – с учетом того, что арматуру вяжут внахлест, то практически полезная длина арматуры составляет 10 метров, а остаток идет на связку с соседним хлыстом. Таким образом, можно прикинуть, что на ленточный фундамент длиной 50 метров потребуется 20 целых хлыстов арматуры с длиной, заданной производителем, и некоторое количество арматуры придется попилить на вертикальные и поперечные прутья.

С пластиковой арматурой ситуация почти такая же – длина стержней арматуры самых ходовых размеров 8 – 14 мм выпускаются длиной 12 метров. Некоторые заводы крупным поставщикам предлагают пластиковую арматуру в бухтах. Удобно при строительстве крупных объектов – никаких шаманских действий с вязкой арматуры, раскатал бухту, прикрепил фиксаторы арматуры, работа закончена.

Еще об арматуре

Виды композитной арматуры для бетона.

Для чего нужны фиксаторы арматуры.

Вязальная проволока для арматуры необходима для закрепления прутков арматуры между собой.

Вязка арматуры довольно хлопотное занятие.

Источники: http://forum.dwg.ru/showthread.php?t=60222, http://www.stroypraym.ru/-07-04-13-26-35/matjerialy/1733-armaturu-diametrom-12-mm.html, http://stroi-beton.com/%D0%B0%D1%80%D0%BC%D0%B0%D1%82%D1%83%D1%80%D0%B0/%D0%B4%D0%BB%D0%B8%D0%BD%D0%B0-%D1%85%D0%BB%D1%8B%D1%81%D1%82%D0%B0-%D0%B0%D1%80%D0%BC%D0%B0%D1%82%D1%83%D1%80%D1%8B

Комментариев пока нет!

стандарт по ГОСТ, максимальный и минимальный размер стальных и композитных стержней

При сооружении конструкций из железобетона не обойтись без арматуры, требуемой для формирования прочного каркаса, повышения упругости и гибкости бетона. Еще на этапе составления сметы и разработки проекта производства работ нужно правильно определить количество и общую протяженность армирующих стержней. Разберем подробно, какая длина арматуры является стандартной, какие типы материала выпускаются.

Виды стержневой арматуры

Арматурный прокат разделяется на виды и классы. Все виды стержневых изделий производятся по ГОСТам, которыми определяются стандартные длины. Необходимо отметить, что протяженность изделий обусловлена не только видом, но и классом арматуры, ее диаметром.

По материалу изготовления сортамент арматуры разделяют на стальную и полимерную.

Стальная арматура

Исходя из особенностей технологии производства, применяемых сплавов, целей использования, арматурный прокат классифицируется по гостам:

горячекатаная сталь по ГОСТ 5781-82 – применяется для усиления обычных конструкций, и предварительно напряженных;
термомеханически упроченная сталь по ГОСТ 10884-94 – благодаря прочностным показателям устанавливается для армирования ответственных конструкций из железобетона;
свариваемая арматура классов А500С и В500С по ГОСТ 52544-2006 – используют для усиления железобетонных изделий и конструкций.

Арматура гладкого и периодического профиля.

Стальная арматура обладает высоким показателем прочности и стойкости к вибрационным воздействиям, хорошо работает в условиях приложения изгибающих и растягивающих нагрузок.

Главный недостаток – подверженность коррозии, из-за чего уменьшается срок эксплуатации, нежелательно хранение на открытых площадках. Также по причине значительного веса, некоторые строительные организации отказываются от применения стальных стержней в пользу полимерных – более легких, когда это позволяют расчетные значения.

Композитная арматура

Арматура композитная изготавливается по ГОСТ 31938-2012 и, в зависимости от применяемого армирующего непрерывного наполнителя, делится на 4 типа:

стеклопластиковую;
базальтопластиковую;
углепластиковую;
арамидокомпозитную.

В производстве первого типа арматуры применяется стеклоровинг, получаемый в процессе полимеризации эпоксидной смолы. Этот материал представляет собой собранные в пучок стеклянные нити непрерывной длины. Эти пучки и служат основой для создания внутренних стержней стеклопластиковой арматуры.

Для изготовления базальтопластиковой арматуры используют полимеры, созданные на основе базальта. Базальтопластиковый армирующий материал постепенно теряет позиции на рынке. Потребители предпочитают более дешевую и удобную в использовании продукцию из стеклоровинга.

По стоимости композитные стержни ненамного дороже стальных. Благодаря малому весу их удобно перевозить, можно оставлять на продолжительное хранение на открытых площадках. Прутки не подвержены коррозионным процессам, химически инертны: не вступают в реакцию с солями, кислотами и щелочами. Минус стеклопластика – недостаточная работа на изгиб, невозможность соединения сваркой при армировании конструкций и изделий.

Стандарт длины арматуры, регламентируемый по ГОСТ

Длина арматуры зависит от нескольких факторов:

Норм, установленных государственными стандартами.
Пожеланиями заказчиков.
Технических условий завода-изготовителя.
Общепринятых стандартных размеров иных материалов и изделий, используемых в строительстве.

Главный документ, регламентирующий протяженность стальной или композитной арматуры – ГОСТ для соответствующего материала. В стандартах определены длины изделий, а также погрешности и допуски при составлении отдельных партий.

Длина стержней согласно ГОСТ5781-82

В соответствии с этим документом, изделия производятся диаметром от 6 до 80 мм. От величины поперечного сечения арматуры, зависит как она будет поставляться в мотках или прутах. Это касается наиболее востребованной арматуры класса А1(А240) и А300 диаметром 6-12 мм. Изделия этих же классов больших размеров поставляются лишь прутками.

Варианты транспортировки арматуры

Поставка изделий класса А400 может, осуществляется в прутках и мотках при поперечном размере до 10 мм. Продукция большего сечения изготавливается лишь стержнями.

Арматурный прокат других классов (А600, А800 и А1000), как правило, производится прутками. Но, по договоренности с заказчиком допускается изготовление в мотках.

Стандартная длина арматуры согласно ГОСТ 5781-82 варьирует в пределах, от 6 до 12 м.

Поставки осуществляются в трех вариантах.

Партиями из стержней исключительно мерной длины. При поставках стержни имеют одну стандартную протяженность в интервале от 6 до 12 м. Требуемый размер заранее оговаривается в контракте между заводом и заказчиком.
С присутствием в мерной поставке немерных прутков. Их протяженность должна приниматься от 2 м. А содержание прутков нестандартной длины – не превосходить 15% от суммарного веса поставки.
Партиями с немерными отрезками. Допускается присутствие стержней от 3 до 6 м. При этом процентное содержание такого проката ограничено 7% от общего веса поставки.

Согласно ГОСТ 5781-82, максимальная длина поставки арматуры допускается протяженностью 25 м, но при условии предварительного согласования размеров продукции между поставщиком и покупателем.

Еще один параметр, от которого зависит действительная длина арматуры – предельные отступления в протяженности прутков. Стандартом установлены следующие допуски при нарезке.

При длине прута до 6 м, и обычной точности резки, отступление допускается до 50 мм в большую сторону, при повышенной – до +25 мм.
Для стержней длиной свыше 6 м, допускается отступление – при обычной точности до 70 мм, при повышенной не более +35 мм.

Высокоточная резка назначается только по заявке заказчика.

Самая популярная длина строительной арматуры поставляемой с завода имеет размер 11 м 70 см, так как это самый транспортабельный габарит.

При транспортировке в мотках, протяженность изделий может быть различной. Это объясняется тем, что стандарт предъявляет требования не к протяженности прутков, а к массе и содержанию мотка. Арматура должна быть непрерывной длины, масса бухты – не превышать 3 т. К примеру, протяженность мотка арматуры А240 диаметром 10 мм будет составлять порядка 4860 м, а 12-миллиметровых прутков – примерно 3380 м.

ГОСТ 10884-94: протяженность термомеханически упрочнённых прутов

Стандартом регламентируется изготовление стержней диаметром 6-40 мм. Протяженность их находится в диапазоне от 5,3 до 13,5 м, но при договоренности с заказчиком допускается выпуск хлыстов максимальной длиной 26 м. Свариваемые стержни (обозначаются индексом «С» в маркировке класса), могут изготавливаться партиями:

Мерными, с включением немерных стержней от 2 м. Количество немерных отрезков допускается не более 15 % от массы поставки.
Немерными, от 6 до 12 м. Содержание прутков 3-6 м устанавливается в объеме, не превышающем 7% от всего веса отгрузки.

Нормы и допуски на порезку, а также условия поставки арматурного проката мотками по ГОСТ 10884-94 полностью совпадают с величинами, определяемыми ГОСТ 5781-82.

Длина арматуры А500С и В500С: ГОСТ 52544-2006

Стандарт регламентирует изготовление прутов с поперечным сечением от 4 до 40 мм. Продукция диаметром до 6 мм отгружается потребителям только в непрерывных мотках весом 0,3-1,5 т, 6-12 мм – в бухтах либо стержнями, от 14 мм и более – в прутках.

Возможна также поставка арматуры бухтами, состоящими из двух отрезков, но с условием: их доля не должна превышать 10 % от общего веса отгрузки.

Стальные хлысты выпускаются длиной:

Мерной в интервале от 6 до 12 м. Точная протяженность устанавливается по договоренности с заказчиком.
Немерной в интервале 6-12 м. Допустимое содержание коротких прутков протяженностью 3-6 м устанавливается в количестве, не превышающем 7% от общей массы партии.

Допустимое отклонение длины арматурного проката установлено до +10 см.

ГОСТ 31938-2012: размер композитной арматуры

Арматура композитная выпускается диаметром 4-32 мм. Согласно ГОСТ 31938-2012, с завода ни изготавливаются протяженностью от 0,5 до 12 м с шагом 0,5 м – это стандартная протяженность изделий. Также возможно и производство прутьев большей длины.

Варианты упаковки и транспортировки АСП.

Стандартом определены допускаемые отступления в протяженности мерных стержней, зависящие от их длины:

от 0,5 до 6 м – не более 25 мм в большую сторону;
от 6 до 12 м – до +35 мм;
от 12 м – не выше +50 мм.

Ввиду того, что композитный арматурный прокат используется, в том числе и для строительства крупных объектов, заводы-изготовители предлагают поставку арматуры диаметром от 4 до 8 мм в бухтах.

Использование армирующего проката улучшает прочностные характеристики железобетонных конструкций и изделий при армировании колонн, фундаментов, плит перекрытия, арок и многих других. Выбор изделий достаточно широк, благодаря чему можно без проблем подобрать материал, подходящий по длине и диаметру, для любого объекта.

вес и длина, расчеты в строительных работах

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

В капитальном строительстве загородных домов из монолита не обойтись без армированных конструкций. При этом большинство затрат в процессе приобретения материалов в основном приходится именно на арматуру. Вес материала, рассчитанный точно и правильно, поможет реально оценить не только расходы на организацию строительных работ, но и важную часть стоимости всего объекта.

Во время проведения строительных работ необходим точный расчет массы армированных конструкций

Необходимость расчетов веса арматуры: таблицы соответствия веса и длин

Арматура – стройматериал, представляющий совокупность определенных металлических элементов, предназначенный для сооружения монолитной конструкции с цементным раствором. Служит в качестве опоры для удержания растягивающего напряжения и с целью усиления бетоноконструкции в зоне сжатия.

Расчет массы арматуры поможет при оценке стоимости строительства, а также цены уже готового объекта

Арматурные составляющие в основном применяются в сооружении фундамента и возведении стен зданий бетономонолита. Значительная часть времени, сил и материальных расходов при строительстве здания из бетона приходится именно на создание армокаркаса, который изготавливают из армированных прутьев и сеток. Во избежание лишних затрат следует максимально точно рассчитать необходимое количество материала. Здесь не обойтись без знаний веса арматуры в метре. Таблица соотношений веса и длины разных видов конструкций помогут сделать правильные вычисления.

Чтобы рассчитать вес арматуры, необходимо сложить общую протяженность всех стержней и умножить ее на массу одного метра. Все нужные данные, с учетом класса стали и диаметра прутьев, приводят в расчетных таблицах. Во внимание также берется марка материала, из которого производят арматуру.

Таблица массы арматуры: ГОСТ, регламентирующий качество товара

Показатель стандарта массы арматуры соответствующего диаметра регламентируют разработанные нормативы – ГОСТ 5781-82 и ГОСТ Р 52544-2006.

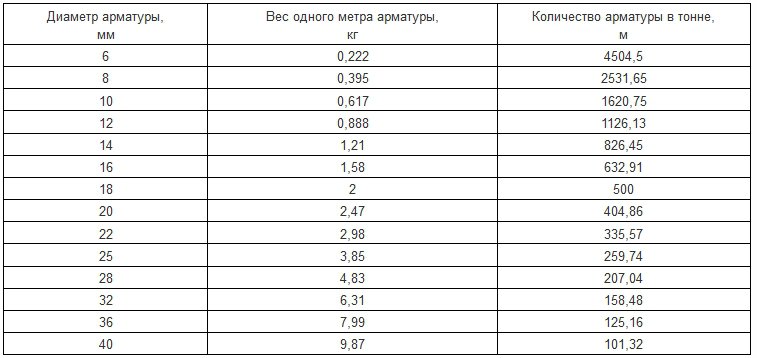

Таблица веса погонного метра арматуры, длины и диаметра прута поможет выполнить правильные вычисления:

Сечение арматуры, мм	Масса погонного метра, г	Общая длина арматуры в тонне материала, м
6	222	4505
8	395	2532
10	617	1620
12	888	1126
14	1210	826
16	1580	633
18	2000	500
20	2470	405
22	2980	336
25	3850	260
28	4830	207
32	6310	158
36	7990	125
40	9870	101
45	12480	80
50	15410	65
55	18650	54
60	22190	45
70	30210	33
80	39460	25

Пользоваться этой таблицей довольно просто. В первой колонке указаны данные о диаметре стрежня, во второй – масса погонного метра арматурного стержня конкретного типа. В третьей колонке отображена общая длина арматурных элементов в одной тонне.

Формула расчета веса арматуры очень простая – длина арматуры, умноженная на вес погонного метра арматуры

Изучив таблицу, можно заметить одну закономерность. Чем выше показатель диаметра арматуры, тем больше вес метра материала. Общая длина в одной тонне, наоборот, обратно пропорциональна толщине прутьев.

Полезный совет! Размер диаметра нужно узнавать у производителя. Если измерить его самостоятельно, то это повлечет за собой погрешности в расчетах, так как поверхность арматурных стержней имеет ребристую структуру.

Таким образом, зная вес арматуры по ГОСТ 5781-82, легко вычислить коэффициент общей армированной конструкции, можно определить массу арматуры по отношению к необходимым объемам бетона. Имея в наличии эти данные, несложно рассчитать общее количество материалов, которое потребуется для сооружения конкретной конструкции – будь то фундамент или монолитное здание. Количество расхода материалов производится из расчетов на кубометр бетона.

Удельный вес арматуры: таблицы соответствий с учетом погонного метража

Погонный метр стержня профиля – это отрезок материала протяженностью в один метр. Он может иметь как гладкую, так и рельефную поверхность. Масса прутьев, соответственно, регламентирует их диаметр. ГОСТом установлены показатели от 6 до 80 миллиметров. За основу материала взята периодическая сталь.

Чем выше показатель диаметра арматуры, тем больше вес метра материала

Масса сетки из арматурной проволоки для штукатурки, армокаркаса для фундамента из железобетона, армосетки под кладку из кирпича зависит от габаритов полотна, площади ячеек и диаметра прутьев в миллиметрах. Арматурная сталь, выпускаемая на отечественном рынке, широко используется в строительстве, отличается высококачественными характеристиками, соответствует всем требованиям ГОСТа на металлопрокат.

Вычисления выполняют с использованием приведенной таблицы арматуры. Вес 1 погонного метра зависит от внешнего строения профиля, который бывает рифленым или гладким. Наличие ребер и рифлений снаружи обеспечивает более надежное сцепление прутьев с бетонным раствором. Таким образом, сама бетоноконструкция в таком случае обладает более высокими качественными характеристиками.

Особенности технологического процесса изготовления арматурной стали определяют весь сортамент арматуры. По таким показателям сталь бывает горячекатаной стержневой или холоднотянутой проволочной.

Арматура широко используется в строительстве, отличается высококачественными характеристиками, соответствует всем требованиям ГОСТа

Арматура, произведенная согласно ГОСТ 5781-82, – это прутья с гладкой поверхностью класса А, а также профили из периодической стали классов от А-ІІ до А-VI. ГОСТ Р 52544-2006 – это профили классов А500С и В500С из периодической стали, предназначенные для сварки. Буквой А маркируют горячекатаную и термоупрочненную арматуру, буквой В – холоднодеформированный материал, буквой С – свариваемый прокат.

Маркировка материала, вес 1 метра: таблица сортамента

Если брать за основу механические характеристики арматурной стали, такие как прочность и масса, то материал подразделяют на отдельные классы сортамента с соответствующими специальными обозначениями от A-I до A-VI. При этом вес метра арматуры горячекатаной стали от них не зависит.

Соответствие класса, диаметра и марки наглядно продемонстрировано в таблице:

Класс стали по ГОСТ 5781-82	Диаметр стержня, мм	Класс стали по ГОСТ Р 52544-2006	Диаметр стержня, мм	Марка арматуры
A-I	6-40	А240	6-40	Ст3кп, Ст3пс, Ст3сп
A-II	10-40	А300	40-80	Ст5сп, Ст5пс 18Г2С
Ас-II	10-32	Ас300	36-40	10ГТ
A-III	6-40	A400	6-22	35ГС, 25Г2С 32Г2Рпс
A-IV	10-32	A600	6-8 36-40	80С 20*2ГЦ
A-V	6-8 и 10-32	А800	36-40	23*2Г2Т
А-VI	10-22	А1000	10-22	222Г2АЮ, 222Г2Р, 20*2Г2СР

Если взять, к примеру, арматуру класса A-ІІІ, то ее используют для укрепления основы зданий из бетона, возводимых в короткие сроки. Масса арматуры в данном случае равна весу всего каркаса из стали, включая фундамент, стены и бетонные перекрытия, а также массу сваренных сеток, заливаемых бетоном.

Диаметр арматурного стержня в диапазоне от 8 до 25 мм считается самым популярным размером профилей на строительном рынке. Вся отечественная арматура до попадания на металлобазы проходит этапы контроля качества, что гарантирует ее соответствие ГОСТу.

Арматурный материал подразделяется на классы сортамента со специальными обозначениями от A-I до A-VI

Справка! Объем стального прута рассчитывается путем умножения метража на геометрическую площадь круга – 3,14*D*D/4. D – это диаметр. Удельный вес арматуры – 7850 кг/м³. Если умножить его на объем, то получится общий показатель удельной массы одного метра арматуры.

Арматура: вес и различные варианты его вычисления

Вес арматуры рассчитывается разными способами:

по данным о нормативном весе;
взяв за основу удельную массу;
с использованием онлайн-калькулятора.

Необходимое количество прутьев по нормативному весу определяют с использованием приведенной выше таблицы веса в соотношении с погонным метром. Это наиболее простой вариант расчета. Для примера вычислим вес арматуры 14.

Сколько весит метр арматуры, необходимо знать и проектировщикам, и строителям зданий и сооружений из армируемого бетона

Главное условие проведения таких подсчетов – наличие соответствующей таблицы. Сам процесс вычисления (при составлении плана строительства, учитывая возведение арматурной сетки) включает такие этапы:

выбрать соответствующий диаметр прутьев;
вычислить метраж требующейся арматуры;
умножить вес одного метра арматуры соответствующего диаметра на количество необходимых стержней.

Например, для стройки предполагается использовать 2300 метров арматуры 14. Вес 1 метра прутьев составляет 1,21 кг. Проводим вычисление: 2300*1,21=2783 килограмм. Таким образом, для выполнения данного объема работ потребуется 2 тонны 783 килограмма стальных прутьев. Аналогично рассчитывается количество стержней соответствующего диаметра в одной тонне. Данные берутся из таблицы.

Вычисления по удельной массе на примере расчета веса метра арматуры 12

Способ расчётов по удельной массе требует специальных умений и знаний. В его основе заложена формула определения массы с использованием таких величин, как объем предмета и его удельный вес. Это самый сложный и трудоемкий вариант вычисления веса. Он применим исключительно в тех случаях, когда в распоряжении нет таблицы с нормами и исключена возможность использовать онлайн-калькулятор.

При самостоятельном расчете объёма арматуры нужно учитывать то, что стержень имеет цилиндрическую форму

Наглядно рассмотреть данные расчеты можно на примере определения веса 1 метра арматуры 12 мм. Для начала необходимо вспомнить формулу вычисления веса из курса физики, согласно которой масса равна объёму предмета, умноженному на его плотность, то есть удельный вес. У стали этот показатель соответствует 7850 кг/м³.

Объём определяется самостоятельно, с учетом того, что стержень арматуры имеет цилиндрическую форму. В данном случае пригодятся знания по геометрии. Формула гласит: объем цилиндра вычисляется путем умножения сечения площади на высоту фигуры. В цилиндре сечение – это круг. Его площадь вычисляют по другой формуле, где постоянное число Пи со значением 3,14 умножают на радиус в квадрате. Радиус – это, как известно, половина диаметра.

Порядок расчетов веса арматуры 12 мм за метр, длины всего стержня

Диаметр арматурных стержней берется из планов и расчётов стройки. Самостоятельно его лучше не измерять во избежание погрешностей. Определяем, сколько весит один метр арматуры 12 мм. Таким образом, получаем, что радиус равен 6 мм или 0,006 м.

Если необходимо рассчитать массу конкретного прута арматуры, то площадь круга умножают на его длину

Полезный совет! Наиболее простой способ расчетов – использование специальных программ (или онлайн-калькулятора). Для этого в определенные ячейки вводят данные массы арматуры в тоннах, номер соответствующего профиля и длину прута в миллиметрах. Стандартная длина стержней – 6000 или 12000 мм.

Последовательность самостоятельных расчетов с использованием формулы следующая:

Определение площади круга: 3,14*0,006²=0,00011304 м².
Вычисление объема метра стержней: 0,00011304*1=0,00011304 м³.
Расчет веса арматуры 12 в 1 метре: 0,00011304 м³*7850 кг/м³=0,887 кг.

Если полученный результат сверить с таблицей, то обнаружим соответствие данных государственным стандартам. Если необходимо рассчитать массу конкретного прута, то площадь круга умножают на его длину. В целом алгоритм расчетов аналогичный.

Полный порядок проведения вычислений веса 1 метра арматуры 12, представленный математическим выражением, будет выглядеть таким образом:

1м*(3,14*0,012м*0,012м/4)*7850кг/м³=0,887 кг.

Чтобы самостоятельно обчислить вес арматуры 12 мм за метр, нужно использовать определенную формулу

Результат идентичен предыдущему. В зависимости от длины арматуры соответствующее значение подставляют в формулу и по ней рассчитывают вес. Вычислить вес всей сетки можно путем умножения значения, полученного для 1 м², на нужное количество квадратных метров в армокаркасе.

Расчет веса арматурной проволоки в квадратном метре

Арматурная проволока соответствует требованиям ГОСТ 6727-80. Для ее производства используют низкоуглеродистую сталь. Диаметральные значения обычной проволоки – 3, 4 и 5 мм. Сортамент имеет два класса: B-I – с гладкой поверхностью и Вр-1 – материал из периодического профиля.

Статья по теме:

Балка двутавровая: таблица размеров, вес и технические характеристики профилей
Особенности конструкции изделия. Формулы расчета двутавров. Цена погонного метра двутаврового профиля.

Вес проволоки рассчитывают в соответствии со специальными стандартами и данными, приведенными в таблице:

Диаметр проволоки, мм	Масса одного метра, г
3	52
4	92
5	144

Вычислить вес для конкретного случая можно по следующему алгоритму. Для того чтобы определить массу ста метров арматурной проволоки диаметром 4 мм, необходимо удельный вес умножить на метраж. Расчет будет выглядеть следующим образом:

92*100 = 9200 г (или 9 кг 200 г).

Можно провести и обратное вычисление. Например, моток проволоки диаметром 4 мм весит 10 кг. Чтобы определить метраж, нужно разделить общую массу на удельный вес. Расчет имеет такой вид: 10/0,092 = 108,69 метра.

Для производства арматурной проволоки используется низкоуглеродистая сталь

Для подсчета веса арматурной сетки используются следующие способы. Например, размеры сетки – 50х50х4. Площадь квадратного метра включает 18 стержней по 1 м. Таким образом, получается всего 18 м арматуры 6, вес которой составляет 0,222 кг/м. Погонный метр проволоки в конструкции рассчитывается таким образом: 18*0,222=3,996 кг/м². Необходимо добавить приблизительно 1%, учитывая погрешность при сварке. Получим полные 4 килограмма.

Характеристики, размеры и расчет веса арматуры 8 мм за метр

Арматурные прутья диаметром 8 мм считаются тонкими. На первый взгляд, они напоминают простую проволоку. Технологический процесс их изготовления регламентирует ГОСТ 5781. Поверхность арматуры 8 бывает рифленой или гладкой.

Полезный совет! При любых расчетах и вычислениях массы арматуры не следует забывать о допустимых показаниях погрешностей. Они колеблются в диапазоне от 1 до 6%. Особенно это важно учитывать при предполагаемых больших объемах сварочных работ.

Основные технические характеристики материала следующие:

для изготовления используют сталь с маркировкой 25Г2С и 35ГС;

Арматурные прутья диаметром 8 мм считаются самыми тонкими и напоминают обычную проволоку

ребристый шаг – А400 и А500;
класс арматуры А3.

Вес прутьев 8 мм за метр наиболее уместен в местах, где недопустима излишняя масса, но необходима дополнительная прочность. Вес 1 метра арматуры 8 равен 394,6 граммам. В тонне количество материала составит 2 534,2 м.

Рассчитывается вес 1 метра арматуры 8 мм по вышеприведенной формуле с применением значения удельного веса соответствующей стали:

1м*(3,14*0,008м*0,008м/4)*7850кг/м3=0,394 кг. Именно такое значение веса арматуры 8 приведено в таблице соответствия веса и длины арматуры.

Сфера применения и вычисление веса арматуры 10 мм за метр

Одним из наиболее популярных в строительстве считается стержень диаметром 10 миллиметров. Такая арматура, как и прутья другой толщины, производится горячекатаным или холоднокатаным способом. Это металлические стержни средней толщины с высокой степенью прочности.

Арматура 10 мм применяется при создании легких построек: частных домов, гаражей, где используется ленточная заливка фундамента

Вычислить общий вес арматуры 10 довольно просто: достаточно суммировать общую протяженность и умножить ее на массу погонного метра материала. Необходимые данные можно найти в общей таблице.

Общие характеристики арматуры 10 следующие:

диаметр стержня – 10 мм;
в одной тонне насчитывается 1622 м проката;
вес 1 метра арматуры 10 мм – 616,5 г;
допустимая погрешность при расчете веса составляет +6%;
классы стали, используемые в производстве данного вида металопроката: Ат-400, Ат-500С, Ат-600, Ат-600К, Ат-800К, Ат-1000, Ат-1000К, Ат-1200.

Располагая приведенными параметрами, можно легко узнать необходимое количество и вес строительного материала. Самостоятельный расчет достаточно несложно произвести по уже накатанной формуле, он будет выглядеть следующим образом:

1м*(3,14*0,01м*0,01м/4)*7850 кг/м³=0,617 кг. Аналогичный показатель веса 1 метра арматуры 10 содержит таблица соотношения диаметра и массы одного метра.

Арматуру 10 мм относят к легкообрабатываемым материалам, поскольку стержень легко сгибается или подвергается любой другой необходимой деформации

Универсальные особенности и идеальный вес арматуры 12

Арматура диаметром 12 мм по праву считается самой популярной в сфере металлопроката и самой востребованной. Ее габариты являются наиболее оптимальными в разных видах строительных работ. В данной арматуре удивительным образом сочетаются такие качества, как прочность, гибкость и довольно низкий вес. В то же время она обладает высокой степенью сцепления с бетоном. Армакаркасы и конструкции с ее применением служат очень долгое время. Они практически не поддаются разрушению. Именно арматура 12 рекомендуется стандартами строительства для сооружения ленточного фундамента для коттеджей и частных домов.

Характеристики арматуры 12:

диаметр стержня – 12 мм;
в одной тонне насчитывается 1126 м проката;
овальность прута – не более 1,2 мм;
шаг поперечных выступов – от 0,55 до 0,75* dH;
вес 1 метра составляет 887,8 г;
длина проката – от 6 до 12м.

Допуск возможен только в большую сторону и не более 10 см, а кривизна не должна превышать показатель 0,6%.

Арматура диаметром 12 мм считается самой популярной и востребованной в строительной сфере

Важно! Каждый вид арматуры имеет свои особенности, и необязательно большой диаметр гарантирует хорошую прочность. Это же касается и веса. Арматура 20, к примеру, более уязвима к воздействию коррозии, но она идеально подходит для сварки. Поэтому выбор материала индивидуален.

Именно на арматуре 12 был рассмотрен пример вычисления веса погонного метра изделия. Проведенные расчеты совпали с данными таблицы веса арматуры за метр 12 мм. Данный показатель во всех случаях составил 887,8 г.

Вес арматуры 16 мм за метр: особенности и технические характеристики

К разряду сортового металлопроката относится арматура 16. Вес и качество материала обеспечивают его надежность, поэтому строители характеризуют его как прочный, надежный, износостойкий и экологичный. Кроме того, он доступен по цене и удобен в монтаже, а также применяется в других сферах производства.

Арматура 16 способна воспринимать существенные нагрузки на растяжение и изгиб, перераспределяя их равномерно по всей поверхности

Чаще всего арматура 16 используется для качественного армирования бетоноконструкций. Она выдерживает высокие нагрузки на гибкость и растяжку, распределяя ее равномерно по всей поверхности. Широко употребляются 16-миллиметровые прутья в обустройстве сваренных металлоконструкций, армировании бетонных сооружений, строительстве дорог, мостов, пролетов. В производстве используют сталь высокого качества в соответствии с ГОСТ 5781-82.

Основные характеристики следующие:

гладкий и рифлёный тип профиля;
в производстве применяется сталь марок: 35ГС, 25Г2С, 32Г2Рпс, А400;
вес 1 метра арматуры 16 мм – 1580 г;
площадь диаметра – 2,010 см²;
длина прутьев – от 2 до 12 м.

Согласно проведенным расчетам, по аналогии с предыдущими марками арматуры и в соответствии с таблицей соотношения диаметра и массы одного метра вес арматуры 16 в 1 метре равен 1,580 кг.

Среди главных достоинств присущих арматуре 16 можно выделить: прочность, надёжность и устойчивость к коррозии

Вес арматуры необходимо знать еще на этапе проектирования строительного объекта. Правильные вычисления помогут в составлении сметы и позволят избежать лишних затрат на материалы. Таким образом, безошибочно рассчитав массу и метраж арматурных стержней, можно значительно сэкономить в процессе стройки и, наоборот, избежать недостатка прутьев уже на этапе сооружения армированной конструкции.

Арматура | диаметры, виды, классы, цены

Арматура — вид строительного материала использующийся для изготовления монолитных конструкций. Так же имеет такие названия как: строительная арматура, арматура рифленая, стальная арматура, арматура А3, арматура а500с.

СФЕРЫ ПРИМЕНЕНИЯ

Строительство зданий и сооружений, производство конструкций железобетонных (плиты др.), мостостроение, изготовление фундаментов, перекрытий частных домов, изготовление арматурной сетки.

ДИАМЕТРЫ И ВИДЫ ПРОДУКЦИИ

Арматура с заводов в РФ поставляется горячекатаная и холоднодеформированная с сертификатами качества, изготовленная по нормативным документам ГОСТ 5781, ГОСТ Р52544, ГОСТ 10884, ГОСТ 6727, по ТУ, СТО АСЧМ 7-93. Форма поставки с заводов прутки мерной, немерной длины и бунты(бухты).

Арматура в бунтах изготавливается диаметром от 5 до 12 мм, диаметр внутренний 400-900 мм, наружный 800-1250 мм, высота 600-2000 мм, вес варьируется от 800 кг до 3000 кг.

Арматура в прутках изготавливается диаметром от 5 до 40 мм, длиной прутков; стандартной мерной 6м, 9м, 11,7м, 12м и немерной от 4 до 11,7 метров. Заводы изготовители имеют возможность изготовить арматуру любой другой длины, по требованию заказчика.

Если говорить о диаметрах наиболее часто использующихся в строительстве, то можно отметить следующие размеры 10 мм, арматура 12 мм, 16 мм, 25 мм.

СОРТАМЕНТ И КЛАССИФИКАЦИЯ АРМАТУРЫ

Арматура делится на классы и имеет буквенные-цифровые обозначения:

А — например А500С, АТ800 где А — означает горячекатаный или термомеханически упрочненный арматурный прокат. В500С где В — означает что перед вами холоднодеформированный арматурный прокат. С — данный прокат свариваемый, цифры 400, 500, 800 означают предел текучести не менее 400 Н/мм, 500 Н/мм, 800 Н/мм.

Арматура А-I (А240) — это сталь горячекатаная круглого сечения которая имеет гладкий профиль и производится диаметром от 6 мм до 80 мм. Арматурный прокат класса А240 изготавливают диаметром до 12 мм включительно в мотках(бунтах) и прутках(дл6м, 9м, 11,7м, немерной длины), диаметры арматуры от 14 до 40 изготавливаются только в прутках. При изготовлении арматурной стали класса АI используют стали следующих марок: сталь кипящая Ст3кп, сталь полуспокойная Ст3пс, сталь спокойная Ст3сп.

Арматура АIII (А400) — это стальной периодический профиль круглого сечения с рифлёной поверхностью, который изготовляется по ГОСТ 5781-82 из конструкционной низколегированной стали марок: сталь 35ГС и сталь 25Г2С с добавлением легирующих элементов, таких как марганец и кремний. Производится диаметром от 6 до 80 мм. В СССР являлась основным видом арматуры используемой для ЖБИ. Недостаток арматуры состоит в том, что для стали 35ГС согласно СНиП 2.03.01-84 запрещена дуговая сварка, по причине снижения пластичности стали в местах сварки, в результате большого тепловложения, что может привести к разрушению железобетонных конструкций в процессе строительства. Отказ от сварки при выполнении строительных работ, заставляет обеспечивать значительные запасы по сечению арматуры, что приводит к использованию большего количества метров арматурного проката и увеличению стоимости.

Арматура А500С — это арматурная сталь горячекатаная термомеханически упрочненная, изготавливалась изначально по СТО АСЧМ 7-93 заводом Северсталь и другими заводами по ГОСТу Р 52544-2006. На данный момент, о точнее начиная с июля 2016 года, единственным нормативным документом остался ГОСТ 52544-2006, по которому регламентируется производство арматуры стальной класса А500С. Производится диаметром от 4 до 40 мм. По сравнению с арматурой А400, она имеет ряд преимуществ. Это прочность и гибкость за счет повышенного предела текучести не менее 500 Н/мм2. Более низкая стоимость за счет отсутствия легирующих элементов в стали. Профиль не имеет точек пресечения продольных и поперечных рёбер, наличие которых может привести к образованию усталостных трещин. Повышенная свариваемость позволяет при монтаже и укладки арматуры использовать дуговую сварку.

Профиль арматуры А500СПрофиль арматуры А400

Арматура А500 изготавливается на Тульском заводе ТМПЗ методом горячей прокатки из высокоуглеродистой качественной стали марки 76, которая применяется при изготовлении рельс и соответствует ТУ 093311-313-36554501-2014. Используются следующие виды заготовки для производства данной арматуры — квадрат стальной или рельс снятый с эксплуатации. Размеры профиля от 8 мм до 22 мм, механические характеристики и масса 1 метра длины соответствуют ГОСТу 52544-2006. Отличительная особенность и минусы этой арматуры, заключается в том, что она укладывается без дуговой сварки, то есть стыкуется внахлестку или с помощью механических соединений, а крестообразные соединения стержней выполняются вязаными. Так же эта арматура при напряжении на изгиб более 40° ломается. Арматура применяется в виде отдельных стержней, а также в составе вязаных арматурных каркасов и сеток, в монолитных железобетонных конструкциях зданий и сооружений любого назначения и уровня ответственности по ГОСТ 54257. Плюсы данной арматуры в том что она имеет повышенную по сравнению с классом А500С коррозионную стойкость.

АРМАТУРНЫЕ ГОСТы

ГОСТ 10884 данный ГОСТ подразделяет арматурную сталь на классы в зависимости от механических свойств класса прочности — который соответствует пределу текучести измеряемому в ньютонах на мм2 квадратный миллиметр и эксплуатационных характеристик — индексы С, К где С (свариваемая), а К (стойкая против коррозийного растрескивания). Примерами данной продукции является арматурная сталь: класс Ат1200, класс Ат1000К, кдласс Ат500С, класс Ат600, класс Ат400С, класс Ат600С, класс Ат1000К, класс Ат600К, класс Ат800, класс Ат800Л, класс Ат1000.

ГОСТ 5781 данный ГОСТ подразделяет арматуру стальную в зависимости от механических свойств. Разработан в СССР и до недавнего времени был основным видом арматуры для ЖБИ. Класс А-I (А240), класс А-II (А300), класс А-III (А400), класс А- IV (А600), класс А-V (А800), класс А-VI (А1000). Арматура стальная класса А-I (А240) изготавливают только гладкой, а классов А-II (А300), А-III (А400), А- IV (А600), А-V (А800) периодического профиля и гладкой (по требованию потребителя), а сталь класса А-VI (А1000) — только периодического профиля.

ГОСТ 52544 данный ГОСТ распространяется на арматурный прокат класса А500с и В500С (где А500с это прокат горячекатаный без термомеханической или другой последующей обработки, а В500с это механически и термомеханически упрочненный прокат). На данный момент арматура произведённая по данному ГОСТу является самой распространенной и популярной в строительной сфере.

ВИДЫ АРМАТУРЫ

Стальная арматура — металлическая

арматура рифленая — арматура круглого сечения периодического профиля: изготавливается из арматурной стали — применяемые стали при производстве ст3, 35гс, 25г2с, класс а500с, а400, а500, а300, а600, а800, а1000
арматура гладкая — имеет круглое сечение и гладкую поверхность профиля: изготавливается из арматурной стали — применяемые стали при производстве ст3, класс а240

Композитная арматура — пластиковая

стеклопластиковая
базальтопластиковая

Основные параметры и размеры

Номинальный диаметр и площадь поперечного сечения, масса 1 метра длины арматурного проката, допускаемые отклонения по массе относительно метра погонного должны соответствовать указанным в таблице.

Номинальный диаметр проката, d_н, мм	Номинальная площадь поперечного сечения F_н, мм²	Масса проката длиной 1 м
Номинальный диаметр проката, d_н, мм	Номинальная площадь поперечного сечения F_н, мм²	Номинальная, кг, теоретический вес/ДО	Допускаемые отклонения, %
6	28,3 F_н, мм²	ТВ = 0,222, ДО = 0,204-0,239	±8%
8	50.3 F_н, мм²	ТВ = 0,395, ДО = 0,363-0,426	±8%
10	78,3 F_н, мм²	ТВ = 0,617, ДО = 0,586-0,647	±5%
12	113 F_н, мм²	ТВ = 0,888, ДО = 0,843-0,932
14	154 F_н, мм²	ТВ = 1,21, ДО = 1,149-1,27
16	201 F_н, мм²	ТВ = 1,58, ДО = 1,501-1,643	±4%
18	254 F_н, мм²	ТВ = 2,00, ДО = 1,92-2,08
20	314 F_н, мм²	ТВ = 2,47, ДО =2,371-2,568
22	380 F_н, мм²	ТВ = 2,98, ДО =2,86-3,099
25	491 F_н, мм²	ТВ = 3,85, ДО =3,696-4,004
28	616 F_н, мм²	ТВ = 4,83, ДО = 4,636-5,023
32	804 F_н, мм²	ТВ = 6,31, ДО = 6,057-6,562
36	1018 F_н, мм²	ТВ = 7,99, ДО = 7,67-8,309
40	1256 F_н, мм²	ТВ = 9,86, ДО = 9,465-10,254

Арматура диаметры, виды, классы, цена за тонну

Наша Металлобаза занимается продажей арматуры и предлагает купить арматуру классов а500с, 35гс, 25г2с, а500, а400, а240, по оптовым ценам. У нас на складе в наличии арматура стальная рифленая, гладкая и композитная в любом количестве. У нас вы можете узнать цену за метр или цену за тонну на арматуру любого вида и диаметра, а так же получить расчет стоимости вашего заказа. Арматуру можно купить с доставкой или самовывозом. Заказать металл можно через электронную почту, WhatsApp, форму обратной связи и по телефону.

Вес арматуры. Масса погонного метра арматуры ГОСТ 5781-82

Калькулятор

Вес арматуры, масса горячекатаной круглой стали

Арматура — совокупность соединенных между собой элементов, которые при совместной работе с бетоном в железобетонных сооружениях воспринимают растягивающие напряжения (хотя также могут использоваться для усиления бетона в сжатой зоне).

Основное применение арматурная сталь периодического профиля находит при строительстве фундаментов и стен зданий и сооружений из монолитного бетона. При производстве бетонных работ значительных затрат времени и средств требует устройство армокаркаса для армирования конструкции изготовленных из арматурных сеток. Для расчета объема заказа нужно знать сколько кг в метре арматуры и количество погонных метров арматурной стали.

Вес метра арматуры представлен в таблице соотношения диаметра и массы 1 м. Зная вес арматурной стали по ГОСТ 5781-82 можно оценить коэффициент армирования конструкции (отношение массы арматуры к объему бетона) и определить сколько материала нужно на фундамент (на куб бетона)

Погонный метр арматуры — отдельные арматурные стержни гладкого и периодического профиля длиной 1 метр, вес которых зависит от диаметра арматурной стали ГОСТ 5781-82 (из ряда размеров диаметра периодической стали — 6, 8,10, 12, 14, 16, 18,20, 22, 25, 28, 32, 36, 40, 45, 50, 55, 60, 70, 80 мм — см. СОРТАМЕНТ АРМАТУРЫ).

Сколько весит арматурная сетка для стяжки, выполнения работ по штукатурке, для изготовления армокаркаса фундамента железобетонного (бетон + связанные прутья арматуры), какая масса армосетки для кирпичной кладки, зависит от размера карт (длина, ширина полотна), размера ячейки (квадрат мм х мм) и диаметра арматурной проволоки (мм). Строительные организации используют производимую в Украине арматуру, масса которой соответствует требованиям ГОСТ, поскольку отечественная арматурная сталь достаточно высокого качества, и соответствует всем ГОСТам и нормам на металлопрокат.

Вес арматуры выбирается в зависимости от видов по ГОСТ, размеров диаметра (см. таблицу — «Удельный вес арматуры в погонном метре») и сферы применения периодического профиля.

Масса погонного метра арматуры зависит от формы поверхности периодического профиля: рифленого или гладкого снаружи. Выступы в виде ребер, рифления на поверхности стержневой арматурной стали периодического профиля или ребристой проволочной стали значительно улучшают сцепление с бетоном и его характеристики.

Сортамент арматуры в зависимости от технологии изготовления арматурной стали для железобетонных конструкций подразделяется на горячекатаную стержневую (А1 — А240, А2 — А300, А3 — А400, А500, А600, А800, А1000) и холоднотянутую проволочную сталь (Вр-1).

Масса 1 м арматуры горячекатонной не зависит от ее основных механических характеристик, которые подразделяют на шесть классов сортамента в зависимости от прочности металла и марки стали, с условным обозначением: A-I, А-II, A-III, A-IV, A-V, A-VI.

Клас арматурной стали	Диаметр профиля, мм	Марка стали арматуры
A-I (А240)	6-40	Ст3кп, Ст3пс, Ст3сп
A-II (А300)	10-40 40-80	Ст5сп, Ст5пс 18Г2С
Ас-II (Ас300)	10-32 (36-40)	10ГТ
A-III (A400)	6-40 6-22	35ГС, 25Г2С 32Г2Рпс
A-IV (A600)	10-32 (6-8) (36-40)	80С 20ХГ2Ц
A-V (А800)	(6-8) 10-32 (36-40)	23Х2Г2Т
А-VI (А1000)	10-22	22Х2Г2АЮ, 22Х2Г2Р,20Х2Г2СР

К примеру, арматура строительная A3 служит для укрепления бетонных конструкций быстровозводимых зданий и широко используется строительными компаниями в Киеве. Фактический вес арматуры строительной складывается из массы арматурных каркасов элементов (фундамента, стен, бетонных перекрытий) монолитного здания, сварных сеток, которые затем заливаются бетонным раствором по опалубке.

Производство арматурной стали в Украине осуществляется с применением отработанных в советское время технологий в области обработки металла, и, как правило, на оборудовании доставшемся в наследство от СССР, и именно поэтому отечественные производители продают арматурную сталь по цене достаточно доступной при хорошем качестве и соответствии требованиям ГОСТа.

Арматура 8, 10, 12, 14, 16, 18, 20, 22, 25 наиболее ходовая по размеру диаметра периодического профиля, продаваемая украинскими производителями. Импортные аналоги имеют более высокую цену. Арматура в Украине перед продажей с металлобазы проходит поэтапный контроль качества при осуществлении производственного процесса, что гарантирует высокое качество, которое соответствует государственным стандартам ГОСТам.

Какой вес у арматуры по длине?

Вес арматурной стали, неоходимой для покупки расчитывают умножением суммарной длинны всех стержней в пачке на вес погонного метра арматуры (см. таблицу массы 1м и сколько метров в тонне арматуры). Перевод из метров в тонны выполняется путем умножения удельного веса арматуры (масса 1 метра) на количество погонных метров. Ниже представлена таблица сечений арматуры, удельный вес 1 погонного метра А1 (А240), А2 (А300), А3(А400), А4(А800), А5(А800), А6(А1000) , количество метров в тонне для перевода веса в суммарную длину всех стержней в пакете или бухте. Арматура в бухтах позволяет отрезать в размер хлысты любой, требуемой длины, что уменьшит количество отходов и избавит от необходимости сращивать по длине отдельные прутки стандартной длины (6 или 12 метров).

Таблица массы арматурной стали. Сколько вес 1м арматуры

Диаметр арматуры, мм	Вес 1 метра арматуры, кг	Погонных метров в тонне	Предельные отклонения веса в %
d 6	0,222	4504,5	+9,0 -7,0
d 8	0,395	2531,65	+9,0 -7,0
d 10	0,617	1620,75	+5,0 -6,0
d 12	0,888	1126,13	+5,0 -6,0
d 14	1,21	826,45	+5,0 -6,0
d 16	1,58	632,91	+3,0 -5,0
d 18	2	500	+3,0 -5,0
d 20	2,47	404,86	+3,0 -5,0
d 22	2,98	335,57	+3,0 -5,0
d 25	3,85	259,74	+3,0 -5,0
d 28	4,83	207,04	+3,0 -5,0
d 32	6,31	158,48	+3,0 -4,0
d 36	7,99	125,16	+3,0 -4,0
d 40	9,87	101,32	-+3,0 -4,0
d 45	12,48	80,13	+3,0 -4,0
d 50	15,41	64,89	+2,0 -4,0
d 55	18,65	53,62	+2,0 -4,0
d 60	22,19	45,07	+2,0 -4,0
d 70	30,21	33,1	+2,0 -4,0
d 80	39,46	25,34	+2,0 -4,0

Расчет веса арматуры, сетки сварной

Если нет под рукой расчетной таблицы арматуры, калькулятора металла онлайн, то общий вес арматурной сетки можно посчитать самому, определив общую длину проволоки из которой состоит сварная сетка размером 1м2 и умножив количество метров на удельный вес погонного метра проволоки. При отсутствии справочника, расчет веса погонного метра арматуры можно выполнить самостоятельно, на обычном калькуляторе. Объем металла в 1 метре стального цилиндра равен 1 м x (3,14 x D x D/4). В скобках геометрическая площадь круга диаметром D. Вес прутка получается умножением объема на удельный вес арматуры который равен 7850 кг/м3. Данным способом Вы можете посчитать сколько кг в метре арматуры, пересчитать тонны в метры.

Например на калькуляторе, сделаем расчет веса 1 м арматуры диаметром 12 мм:
Объем металла — 1 м x (3,14 x 0,012 м x 0,012 м/4) = 0,00011304 м3,
Удельный вес — 0,00011304 м3 x 7850 кг/м3 = 0,887 кг. Примерно равен значению в таблице арматуры с теорвесом.

Если длина арматуры 12м, то в формулу подставляем требуемое значение длины проката стали и делаем расчет веса стержней. Для определения веса сетки надо умножить полученное значение массы 1 м2 сетки на число квадратных метров в сварном арматурном каркасе.

Еще один пример. Рассчитаем вес сетки 100х100х4 площадью 1 м2. Сварная сетка состоит из 18 сваренных арматурных стержней длиной 1м. Общая длина стержней составит 18х1=18 метров. Удельный вес арматурной проволоки 4мм — 0,092 кг/м. Тогда масса погоного метра сетки высотой 1м составит 18х0,092=1,66 кг/м2 +1% на массу сварочных материалов.

< Предыдущая		Следующая >

Вес арматуры в 1 метре

: 04 Августа 2019

Удельный вес метра арматуры всех диаметров

Таблица расчетов

Диаметр (мм)	Вес 1 метра, (кг)
6	0,222
8	0.395
10	0,617
12	0,888
16	1.578
20	2.466
25	3,853
32	6,313
40	9,864

Арматура – распространенный вид металлопроката в строительстве, который используют для работы с бетоном для возведения зданий. Эта удобная металлическая конструкция, она имеет круглое сечение и служит для укрепления бетонных быстровозводимых строений. В целях повышения качества ремонта массово применяется компаниями, которые занимаются постройкой сооружений.Некоторые из них пользуются особенным спросом у покупателей среди других видов услуг.

Сколько килограмм в 12-дюймовой арматуре? Стандартной железной основой считается размер 12 мм, ее вес одного метра доходит до 0,888 кг. Самые часто применяемые марки для выполнения строительных и отделочных работ считается А1 и А3. Оборудование класса А1 изготавливается из прочной, гладкой стали, и является высококачественным материалом.

Таблица — вес арматуры в 1 метре

А3 имеет рифленую поверхность, которая обладает отличной твердостью и гибкостью. Сколько килограмм в 1 метре арматуры? Вес арматуры зависит от ее размера диаметра, который может достигать от 8 мм до 40 мм, в соотношении длины и массы одного погонного метра:

В нашем интернет-магазине можно купить необходимый товар недорого в широком ассортименте типов и размеров. Вам достаточно лишь выбрать нужный материал и добавить его в корзину. Здесь вы сможете узнать стоимость желаемого товара и получить консультацию от наших специалистов. Мы бесплатно доставим заказ по городам России.

% PDF-1.7
%
1 0 obj>
эндобдж
2 0 obj>
эндобдж
3 0 объект >>>
эндобдж
4 0 obj>
эндобдж
5 0 obj>
эндобдж
6 0 obj>
эндобдж
7 0 obj>
эндобдж
8 0 obj>
эндобдж
9 0 obj>
поток
2019-11-06T14: 38: 24-05: 002007-06-21T12: 51: 58-04: 002019-11-06T14: 38: 24-05: 00 Acrobat PDFMaker 7.0.7 для Wordapplication / pdf

Карл В. Ларсон

uuid: fc23d2f9-b6c2-4c07-a6ee-3e6d762e8550uuid: 8cfc9f9b-b438-43a9-85b4-d211ca3c1cbf Acrobat Distiller 7.0.5 (Windows)

конечный поток
эндобдж
10 0 obj [30 0 R 31 0 R 32 0 R 33 0 R 34 0 R 35 0 R 36 0 R 37 0 R 38 0 R 39 0 R 40 0 R 41 0 R 42 0 R 43 0 R 44 0 R 45 0 R 3127 0 R 3129 0 R 3131 0 R 3133 0 R 3135 0 R 3137 0 R]
эндобдж
11 0 obj>
эндобдж
14 0 obj [58 0 R 59 0 R]
эндобдж
19 0 obj>
эндобдж
20 0 obj> / ProcSet [/ PDF / Text] / Font >>>>>
эндобдж
21 0 obj> / ProcSet [/ PDF / Text] / Font >>>>>
эндобдж
22 0 obj> / ExtGState> / ProcSet [/ PDF / Text / ImageC] / Font> / XObject >>>>>
эндобдж
23 0 obj> / ExtGState> / ProcSet [/ PDF / Text / ImageC / ImageI] / Font> / XObject >>>>>
эндобдж
24 0 obj> / Contents 3435 0 R / Rotate 0 / Tabs / S / Type / Page / Resources 3436 0 R >>
эндобдж
25 0 obj> / Contents 3471 0 R / Rotate 0 / Tabs / S / Type / Page / Resources 3472 0 R >>
эндобдж
26 0 obj> / Contents 3480 0 R / Rotate 0 / Tabs / S / Type / Page / Resources 3481 0 R >>
эндобдж
30 0 obj> / Type / Annot / M (D: 20201028084933-04’00 ‘) / C [0 0 0] / F 0 >>
эндобдж
31 0 obj> / Type / Annot / M (D: 20201028085004-04’00 ‘) / C [0 0 0] / F 0 >>
эндобдж
32 0 obj> / Type / Annot / M (D: 20201028085008-04’00 ‘) / C [0 0 0] / F 0 >>
эндобдж
33 0 obj> / Type / Annot / M (D: 20201028085011-04’00 ‘) / C [0 0 0] / F 0 >>
эндобдж
34 0 obj> / Type / Annot / M (D: 20201028085015-04’00 ‘) / C [0 0 0] / F 0 >>
эндобдж
35 0 obj> / Type / Annot / M (D: 20201028085018-04’00 ‘) / C [0 0 0] / F 0 >>
эндобдж
36 0 obj> / Type / Annot / M (D: 20201028085021-04’00 ‘) / C [0 0 0] / F 0 >>
эндобдж
37 0 obj> / Type / Annot / M (D: 20201028085025-04’00 ‘) / C [0 0 0] / F 0 >>
эндобдж
38 0 obj> / Type / Annot / M (D: 20201028085028-04’00 ‘) / C [0 0 0] / F 0 >>
эндобдж
39 0 obj> / Type / Annot / M (D: 20201028085041-04’00 ‘) / C [0 0 0] / F 0 >>
эндобдж
40 0 obj> / Type / Annot / M (D: 20201028085050-04’00 ‘) / C [0 0 0] / F 0 >>
эндобдж
41 0 obj> / Type / Annot / M (D: 20201028085059-04’00 ‘) / C [0 0 0] / F 0 >>
эндобдж
42 0 obj> / Type / Annot / M (D: 20201028085109-04’00 ‘) / C [0 0 0] / F 0 >>
эндобдж
43 0 obj> / Type / Annot / M (D: 20201028085119-04’00 ‘) / C [0 0 0] / F 0 >>
эндобдж
44 0 obj> / Type / Annot / M (D: 20201028085129-04’00 ‘) / C [0 0 0] / F 0 >>
эндобдж
45 0 obj> / Type / Annot / M (D: 20201028085135-04’00 ‘) / C [0 0 0] / F 0 >>
эндобдж
58 0 obj> / Type / Annot / M (D: 202010280

-04’00 ‘) / C [0 0 0] / F 0 >>
эндобдж
59 0 obj> / Type / Annot / M (D: 202010280

-04’00 ‘) / C [0 0 0] / F 0 >>
эндобдж
60 0 obj>
поток
HW [s۸ ~ ׯ ST0 3Nfm} p @, Rlgsuy? ^ W7u%.wpW \ THs% u * H
k7w; ˪ & \ 6m / y, sq ~ aQ) lU2T »
~ o, SV) Y
, \ fv`Az? t @, Eb} vu; p8h2 & FYfSq

Арматурный стержень №4 — Арматурный стержень №4

Harris Supply Solutions предлагает арматуру №4, которая изготовлена из прочного композитного материала углеродистой стали. Эта обычная высококачественная арматура широко применяется в жилищном и легком коммерческом строительстве. В частности, арматурная сталь №4 используется для мощения дорог и автомагистралей, а в определенных климатических условиях ее также можно использовать для изготовления каркасов бассейнов.Ему часто доверяют в качестве укрепляющего материала для плит, опор, колонн и стен. Эта марка арматуры 1/2 дюйма известна в метрической системе как «13 мм».

Физические характеристики Арматуры №4:

Вес на единицу длины: 0,668 фунта на фут (0,996 кг на метр)
Номинальный диаметр: 0,5 дюйма (12,7 мм)
Номинальная площадь: 129 квадратных миллиметров (0,2 квадратных дюйма)

Имперский размер стержня	«Мягкий» метрический размер	Вес на единицу длины	Масса на единицу длины	Номинальный диаметр (U.S.)	Номинальный диаметр (метрическая система)	Номинальная площадь (США)	Номинальная площадь (метрическая система)
# 4	# 13	0,668 фунта / фут	0,996 кг / м	0,500 = ½ дюйма	12,7 мм	0,2 дюйма ²	129 дюйм ²

В Harris Supply Solutions мы постоянно стремимся к тому, чтобы наши предложения продукции отражали последние технологические разработки и тенденции строительной отрасли.Наше внимание уделяется обеспечению наших уважаемых клиентов надежными, прочными и высококачественными изделиями промышленного армирования, которые необходимы им для выполнения своих обещаний по качеству строительства.

Мы обслуживаем клиентов по всей стране через эффективный региональный центр поставок и обслуживания. Если вы хотите узнать, подходит ли тот или иной арматурный стержень для вашего применения, или запросите расценки, свяжитесь с нашим отделом продаж.

# 4 Часто задаваемые вопросы по арматуре

Q.Какой размер арматуры №4?

A. ½ ”

В. Каков диаметр арматурного стержня №4?

A. 0,50 дюйма или 12,7 мм

В. Каков вес арматурного стержня №4?

A. 0,668 фунта на фут

В. Сколько стоит арматура №4?

A. Цена будет зависеть от спроса / предложения и местоположения на рынке. Для получения более подробной информации свяжитесь с нами.

Полезные ссылки

Harris Supply Solutions — оптовый дистрибьютор для клиентов, ищущих долгосрочные партнерские отношения.Котировки цен доступны только для владельцев текущих счетов.
Чтобы запросить консультацию, свяжитесь с нами сегодня.

Арматурный стержень №5 — Арматурный стержень №5

Harris Supply solutions — ведущий поставщик арматурного проката №5. Основное применение арматуры № 5 включает сборную кладку для использования в строительстве шоссе и мостов, а также балки фундамента, опоры и откидные стены. Арматурная сталь №5 также широко используется в легкой промышленности коммерческого и жилищного строительства, включая террасные террасы, подпорные стены и кессоны.В метрических кругах эта марка арматуры 5/8 дюйма обозначается как «16 мм».

Связаться с торговым представителем

Арматура изготовлена из чрезвычайно прочного композитного материала углеродистой стали. Он доступен во многих сортах, которые стандартизированы в соответствии с системой спецификаций ASTM. Если у вас есть какие-либо вопросы о пригодности того или иного арматурного стержня для вашего предполагаемого применения, обязательно обратитесь за профессиональной помощью.

Физические характеристики арматуры №5:

Вес на единицу длины: 1.043 фунта на фут (1,556 килограмма на метр)
Номинальный диаметр: 0,625 дюйма (15,875 мм)
Номинальная площадь: 0,31 квадратных дюйма (200 квадратных миллиметров)

№ 5 # 16 1.043 фунт / фут 1,556 кг / м 0,625 дюйма = 5/8 дюйма 15.875 мм 0,31 дюйма ² 200 мм ²

В Harris Supply Solutions мы выросли и стали крупнейшим поставщиком арматурных стержней и стальной арматуры №5 в Соединенных Штатах, постоянно стремясь улучшить наши предложения продукции. Мы гордимся тем, что предоставляем нашим уважаемым клиентам продукцию, превосходящую их ожидания по качеству, и наша дружелюбная и вежливая команда продаж будет рада предоставить вам ценовое предложение.Через региональные центры продаж и поставок мы с гордостью обслуживаем клиентов по всей стране.

Для получения дополнительной информации о арматурном стержне № 5 компании Harris Supply Solutions или о любых наших дополнительных предложениях продукции свяжитесь с нашей командой сегодня.

Полезные ссылки

Harris Supply Solutions — оптовый дистрибьютор для клиентов, ищущих долгосрочные партнерские отношения. Котировки цен доступны только для владельцев текущих счетов.
Чтобы запросить консультацию, свяжитесь с нами сегодня.

Арматурный стержень № 7 — Арматурный стержень № 7

Изделия для армирования бетона обеспечивают жизненно важную структурную поддержку, повышая безопасность, общую производительность и долговечность.Арматура № 7 — это композит из углеродистой стали, рекомендуемый для средних и тяжелых коммерческих строительных конструкций. Арматурный стержень №7 из-за своей прочности часто используется для усиления многоуровневых парковок, а также мостов над дорогами и водными путями. Его также можно использовать для строительства общего назначения, включая подпорные стены, профильные балки, кессоны и сборные изделия из каменной кладки. Его метрический эквивалент — «22MM».

Физические характеристики Арматуры №7:

Вес на единицу длины: 2.044 фунта на фут (3,049 килограмма на метр)
Номинальный диаметр: 0,875 дюйма (22,225 мм)
Номинальная площадь: 0,6 квадратных дюйма (387 квадратных миллиметров)

Имперский размер стержня	«Мягкий» метрический размер	Вес на единицу длины (фунт / фут)	Масса на единицу длины (кг / м)	Номинальный диаметр (дюйм)	Номинальный диаметр (мм) )	Номинальная площадь (дюймы ²)	Номинальная площадь (мм ²)
# 7	# 22	2.044	3,049	0,875	22,225	0,6	387

Существует множество марок арматуры №7 со спецификациями, соответствующими стандартам ANSI. Если вам нужна помощь в выборе правильного арматурного стержня или правильного сорта, проконсультируйтесь с нашей командой профессионалов.

В Harris Supply Solutions мы непоколебимо стремимся предоставлять клиентам самые инновационные и самые эффективные продукты для армирования конструкций на рынке.Это обязательство помогло нам стать крупнейшим поставщиком арматуры и стальной арматуры в США, в том числе арматуры №7.

Чтобы узнать цену на арматуру № 7 или арматуру для ремонта сетки для ваших следующих строительных работ, свяжитесь с нашим торговым персоналом.

Полезные ссылки

Harris Supply Solutions — оптовый дистрибьютор для клиентов, ищущих долгосрочные партнерские отношения. Котировки цен доступны только для владельцев текущих счетов.
Чтобы запросить консультацию, свяжитесь с нами сегодня.

Размеры арматурных стержней по стандартам ASTM, BS, CSA

Как известно, в разных странах есть свои способы измерения и регистрации арматурного стержня. Чтобы удовлетворить потребности наших клиентов, мы отображаем некоторые таблицы размеров арматурных стержней, чтобы можно было легко выбрать наиболее подходящий арматурный стержень.

Также доступны индивидуальные размеры в соответствии с вашими требованиями.

Таблица размеров арматуры в США
Имперская система Размер стержня	«Мягкий» Метрический размер	Масса на единицу длины		Номинальный диаметр		Номинальная площадь
Имперская система Размер стержня	«Мягкий» Метрический размер	(фунт / фут)	(кг / м)	(дюйм)	(мм)	(дюйм ²)	(мм ²)
№ 2	# 6	0.167	0,249	0,250	6,35	0,05	32
№ 3	# 10	0,376	0,561	0,375	9,525	0,11	71
№ 4	# 13	0,668	0,996	0,500	12,7	0,20	129
№ 5	# 16	1.043	1.556	0,625	15,875	0,31	200
№ 6	# 19	1,502	2,24	0,750	19,05	0,44	284
№ 7	# 22	2,044	3,049	0,875	22,225	0.60	387
№ 8	# 25	2,670	3.982	1.000	25,4	0,79	509
№ 9	# 29	3,400	5,071	1,128	28,65	1,00	645
№ 10	# 32	4.303	6,418	1,270	32,26	1,27	819
№ 11	# 36	5,313	7,924	1,410	35.81	1,56	1006
№ 14	# 43	7,650	11,41	1.693	43	2,25	1452
№ 18	# 57	13,60	20,284	2,257	57,3	4,00	2581
# 18J	–	14,60	21,775	2,337	59.4	4,29	2678

Примечание: Британские размеры стержней указывают диаметр в единицах 1/8 дюйма, так что # 8 = диаметр 1 дюйм.

Таблица размеров европейской арматуры
Размер метрической прутка	Масса на единицу длины (кг / м)	Номинальный диаметр (мм)	Площадь поперечного сечения (мм ²)
6,0	0,222	6	28,3
8,0	0.395	8	50,3
10,0	0,617	10	78,5
12,0	0,888	12	113
14,0	1,21	14	154
16,0	1,579	16	201
20,0	2,467	20	314
25,0	3.855	25	491
28,0	4,83	28	616
32,0	6,316	32	804
40,0	9,868	40	1257
50,0	15.413	50	1963

Таблица размеров канадской арматуры
Размер метрической прутка	Масса на единицу длины (кг / м)	Номинальный диаметр (мм)	Площадь поперечного сечения (мм ²)
10 мес.	0.785	11,3	100
15 мес.	1,570	16,0	200
20 м	2,355	19,5	300
25 м	3,925	25,2	500
30 мес.	5,495	29,9	700
35 м	7,850	35,7	1000
45 м	11.775	43,7	1500
55 м	19,625	56,4	2500

Примечание: Обозначения метрических стержней представляют собой номинальный диаметр стержня в миллиметрах, округленный до ближайшего к 5.

Запрос на наш продукт

Когда вы свяжетесь с нами, просьба предоставить подробные требования. Это поможет нам дать вам действительное предложение.

Арматурный деформированный стальной стержень: сравнение размеров и веса

Деформированный арматурный стержень поставляется длиной 9 м или 12 м в стандартных размерах.Применяемый диаметр стального прутка отличается и, соответственно, варьируется вес. Для справки мы приводим ниже список теоретических весов наиболее часто используемых калибров проволоки.

Пруток стальной деформированный. класс: GB1499.2-2007, BS4449, A615

Металлический материал: HRB335, HRB400, HRB400E, HRB500, G460G, G500B, GR60

Стальной стержень Длина: 9 м, 12 м

Сравнительный список размеров и веса деформированного стального прутка:

РАЗМЕР (диаметр)	ТЕОРЕТИЧЕСКАЯ МАССА КГ / М
6 мм	0.222
8 мм	0,395
10 мм	0,62
12 мм	0,89
14 мм	1,21
16 мм	1,58
18 мм	2
20 мм	2,47
22 мм	2.98
25 мм	3,85
28 мм	4,83
32 мм	6,31
40 мм	9,87

Горячекатаные арматурные стержни 6 мм

Ребристые стержни 8 см для бетонных конструкций

Длина развертки в арматурных стержнях

Одна из распространенных проблем на стройплощадке связана с расчетом развернутой длины арматурных стержней, которые мы используем.Для некоторых инженеров длина развертки в барах обычно считается само собой разумеющимся. Тем не менее, важно подчеркнуть важность его использования, поскольку это часть усиления арматуры. Длина развертки — это длина встроенной арматуры или стыка, которая потребовала развития расчетной прочности арматуры в критическом сечении. Во время строительства мы столкнулись с ограничением длины используемых арматурных стержней. Для достижения полной непрерывности или 100% непрерывности мы следим за тем, чтобы притирка или нахлест между двумя арматурными стержнями была достаточной и была принята в соответствии с нормами проектирования и стандартами.

Концепция длины разработки основана на достижимом среднем напряжении сцепления по длине заделки арматуры (Комитет ACI 408 1966).Строительные длины необходимы из-за тенденции сильно нагруженных стержней раскалывать относительно тонкие участки сдерживающего бетона. Одиночный стержень, залитый в бетонную массу, не должен требовать такой большой длины развертки, хотя ряд стержней, даже в массивном бетоне, может создать ослабленную плоскость с продольным расслоением по плоскости стержней.

В практическом применении концепция развернутой длины требует минимальной длины или удлинения арматуры за пределы всех точек пикового напряжения в арматуре.Такие пиковые напряжения обычно возникают в точках максимального напряжения и в точках, где арматура изгибается или заканчивается. Начиная с точки максимального напряжения в арматуре, для развития напряжения необходима некоторая длина арматуры или анкеровки. Эта длина развертки или анкеровка необходима с обеих сторон, если возникает такое пиковое напряжение. Часто арматура продолжается на значительном расстоянии с одной стороны от точки критического напряжения, поэтому в расчетах необходимо учитывать только другую сторону, например, усиление с отрицательным моментом, продолжающееся через опору до середины пролета.

Коэффициенты модификации ниже см. В таблице 25.4.2.4 ниже, выдержка из кода ACI 318-14:
ψt (psi sub t): коэффициент модификации длины развертки для места отливки
ψe (psi sub e): изменение длины развертки коэффициент
λ (Ламба): коэффициент модификации на основе армирующего покрытия

Исследование отказов стержней с крюком показывает, что трещина бетонного покрытия в плоскости крюка является основной причиной разрушения, и что расщепление происходит внутри крюка, где локальная концентрация напряжений очень высока. Таким образом, развитие крюка напрямую зависит от диаметра стержня db, который определяет величину сжимающих напряжений на внутренней стороне крючка.

ψe (psi sub e): коэффициент модификации длины развертки
ψc (psi sub c): коэффициент модификации длины развертки на основе покрытия
ψr (psi sub r): коэффициент модификации длины развертки на основе ограничивающего армирования
λLambaba): коэффициент модификации основа на армирующем покрытии

Длина арматуры – все данные по строительной стержневой продукции + Видео

1 Виды стержневой арматуры и факторы, влияющие на ее длину

2 Стандартные и допускаемые при изготовлении на заводе длины изделий ГОСТ 5781

3 Стандартная и допускаемая протяженность продукции ГОСТ 10884

4 Стандартные и допускаемые длины арматурной стали по Р 52544-2006

5 Стандартная и допускаемая протяженность изделий ГОСТ 31938

Длина арматуры с завода. Завод арматуры. ArmaturaSila.ru

Почему во всех прайсах длина арматуры 11,7 м?Почему не 12?

Длина хлыста арматуры

Какова максимальная длина арматуры?

Еще об арматуре

стандарт по ГОСТ, максимальный и минимальный размер стальных и композитных стержней

Виды стержневой арматуры

Стальная арматура

Композитная арматура

Стандарт длины арматуры, регламентируемый по ГОСТ

Длина стержней согласно ГОСТ5781-82

ГОСТ 10884-94: протяженность термомеханически упрочнённых прутов

Длина арматуры А500С и В500С: ГОСТ 52544-2006

ГОСТ 31938-2012: размер композитной арматуры

вес и длина, расчеты в строительных работах

Арматура | диаметры, виды, классы, цены

Арматура диаметры, виды, классы, цена за тонну

Вес арматуры. Масса погонного метра арматуры ГОСТ 5781-82

Калькулятор

Вес арматуры, масса горячекатаной круглой стали

Какой вес у арматуры по длине?

Таблица массы арматурной стали. Сколько вес 1м арматуры

Расчет веса арматуры, сетки сварной

Вес арматуры в 1 метре

Удельный вес метра арматуры всех диаметров

Таблица расчетов

Таблица — вес арматуры в 1 метре

Арматурный стержень №4 — Арматурный стержень №4

Физические характеристики Арматуры №4:

Полезные ссылки

Арматурный стержень №5 — Арматурный стержень №5

Физические характеристики арматуры №5:

Полезные ссылки

Арматурный стержень № 7 — Арматурный стержень № 7

Физические характеристики Арматуры №7:

Полезные ссылки

Размеры арматурных стержней по стандартам ASTM, BS, CSA

Арматурный деформированный стальной стержень: сравнение размеров и веса

Длина развертки в арматурных стержнях

Добавить комментарий Отменить ответ

1
Виды стержневой арматуры и факторы, влияющие на ее длину

2
Стандартные и допускаемые при изготовлении на заводе длины изделий ГОСТ 5781

3
Стандартная и допускаемая протяженность продукции ГОСТ 10884

4
Стандартные и допускаемые длины арматурной стали по Р 52544-2006

5
Стандартная и допускаемая протяженность изделий ГОСТ 31938
