Что такое лазерный уровень? — Полезные статьи ГиС

1 октября 2018

Для обеспечения безопасности и устойчивости строительных объектов с древних времен используются приборы, позволяющие регулировать горизонталь и вертикаль конструкций. Для выравнивания объектов применялись различные механические устройства, такие как нитяные отвесы, водяные и пузырьковые уровни. Но прогресс не стоит на месте, и на смену им приходят цифровые технологии и лазерные приборы.

Лазерный уровень – устройство для построения ровной горизонтальной и/или вертикальной плоскости с помощью светодиодов, отражающихся на поверхности в виде яркой линии красного или зеленого цвета. Эти небольшие портативные устройства значительно облегчили работу не только строителям, но и рабочим, выполняющим внутреннюю отделку помещения. Применяя лазерный уровень для ремонта квартиры можно значительно сэкономить время и трудовые ресурсы, так как прибор готов к работе сразу после включения, а произвести разметку может и 1 человек.

Лазерные уровни могут быть использованы не только профессионалами, но и для бытовых нужд. Благодаря интуитивно понятному управлению и подробной инструкции, человек, не обладающий навыками по работе с лазерными устройствами, поймет, как работать с лазерным уровнем. Поклеить обои, положить плитку или повесить картину сможет каждый, затратив всего несколько секунд на включение устройства и наведение луча на поверхность.

Все устройства обладают высокой точностью и способны значительно упростить и ускорить работы. Профессиональные модели стоят довольно дорого, но купить лазерный уровень для ремонта квартиры можно по доступной цене, главное выбрать устройство, подходящее именно Вам.

Виды лазерных уровней

Лазерные уровни можно разделить на три большие группы в зависимости от конструкции и способа проецирования луча.

Точечный

Самый простой тип лазерного уровня. В конструкции такого устройства не предусмотрен вращающийся излучатель, поэтому прибор проецирует один луч, который определяется на поверхности в виде точки. Благодаря тому, что луч получается более четким, чем рассеянный, радиус действия может достигать 70 метров без улавливателя и до 400 метров с улавливателем. Точечные уровни способны выдавать лучи в трех разных плоскостях, с помощью этой функции легко перенести разметку с пола на потолок, вертикальные проекции между этажами и т. д. Такой тип устройства может найти применение в помещениях с большой площадью, производственных цехах, торговых центрах. В ремонте могут быть использованы приборы с плоским корпусом, в таком случае можно направить луч вдоль стены и получить прямую линию. Такой способ удобно использовать при укладке плитки, размещении картины или полки, для наклеивания обоев.

Линейный

Такой тип уровней также относится к статичным. Линейные лазерные уровни считаются самыми популярными, так как могут удовлетворить потребности большинства пользователей и стоят не очень дорого. На поверхность такие уровни проецируют одну сплошную линию, но некоторые модели способны показывать 2 перпендикулярные линии (кресты) и дополнительные точки. Линии получаются путем рассеивания лазерного луча через призму. Дальность работы таких лазерных уровней обычно не более 30 м, но этого вполне достаточно для осуществления монтажных, отделочных и ремонтных работ в помещении. Важной функцией для таких уровней является самовыравнивание. Большинство современных моделей обладают этой функцией, и она значительно упрощает работу с прибором.

Ротационный

В отличии от предыдущих вариантов ротационные лазерные уровни имеют более сложное строение и способны выполнять большее количество задач. Эти устройства относятся к профессиональному инструменту и имеют второе название – ротационный нивелир. Особенностью конструкции является то, что луч светит из ротационной головки, находящейся сверху корпуса. Вращаясь с высокой скоростью луч охватывает область в радиусе 360 градусов и строит сплошную линию на расстоянии до 400 метров. Конечно, для проведения работ на таких дистанциях необходимо использование дополнительного оборудования, такого как приемник для лазерного нивелира. Так как такой тип уровней относится к нивелирам, но кроме построения линий они также могут вычислять разницу высот, делать разметку крупных строительных объектов, использоваться в строительных работах. Цена ротационного уровня значительно выше, чем у его статичных аналогов, поэтому его стоит купить, только если предстоят работы по ремонту больших помещений или на улице.

Ротационные уровни делятся на несколько типов.

• Устанавливаемые вручную. (Устаревший вариант)
• Полуавтоматические. (Горизонтальная плоскость устанавливается автоматически, а вертикальная вручную)
• Автоматические горизонтальные. (Имеют высокую точность и дальность работы, применимы для узкоспециализированных задач)
• Полностью автоматические. (Автоматическое выравнивание горизонтальной и вертикальной плоскостей, диапазон работы дом)

Какой уровень выбрать?

При выборе лазерного уровня в первую очередь необходимо учитывать для каких целей он будет использован и какие задачи должен выполнять. Для бытового использования достаточно купить линейный или точечный лазерный уровень по доступной цене. Для использования на больших строительных площадках или при отделке производственных помещений стоит выбрать ротационный нивелир. Цена его значительно выше, но такие приборы действуют на больших расстояниях и позволяют решать множество задач. Ознакомиться с моделями Вы можете в каталоге нашего интернет магазина, а наши специалисты ответят на интересующие вопросы и помогут определиться с выбором.

Как пользоваться лазерным уровнем — Лайфхакер

24 января 2020

Ликбез

Сделай сам

Артём Козориз разбирается во всех тонкостях работы с этой незаменимой вещью во время ремонта и строительства.

Что такое лазерный уровень

Один из вариантов компактного построителя. Фото: kalinovsky / Depositphotos

Лазерный уровень — полезный для ремонта и отделки прибор. Он представляет собой заключённый в корпус лазерный излучатель на маятниковом подвесе. Система автоматически выравнивается за счёт гравитации и проецирует идеально ровные лучи, которые значительно упрощают разметку линий и плоскостей при выполнении огромного количества работ.

Подобные устройства бывают трёх типов: точечные, линейные и ротационные. Первые являются наиболее простыми и не очень удобны в использовании, поскольку проецируют на поверхности всего лишь точку. Вторые выдают горизонтальные и вертикальные линии. Они популярны и доступны по цене. Ротационные построители относятся к профессиональным и более дорогим устройствам, зато умеют проецировать сразу несколько плоскостей на все 360º.

Зачем нужен лазерный уровень

Как понятно из названия, основная функция построителя плоскостей — создание этих самых плоскостей и линий на различных поверхностях. Они служат для точной разметки горизонта и вертикали на полу, стенах и потолке, а также переноса высотных отметок.

Раньше для этих целей использовались пузырьковые уровни, отвесы, гидроуровни. Разметка требовала от исполнителя определённых навыков и занимала много времени. Сейчас благодаря лазерным уровням с подобной работой легко справится даже непрофессионал.

Как работает лазерный уровень

В зависимости от модели и типа прибора управление может отличаться, но в целом оно сводится к следующему принципу. Для начала нужно снять механическую блокировку подвеса, которая используется для предохранения от повреждений во время транспортировки. Часто этот переключатель совмещён с функцией включения, и при снятии блокировки прибор автоматически запускается.

При установке на относительно ровной поверхности маятник самостоятельно откалибруется. Если наклон превышает диапазон автоматического выравнивания — раздастся звуковой сигнал. В этом случае придётся отрегулировать положение устройства с помощью вращающихся ножек, ориентируясь на показания встроенного в корпус пузырькового уровня.

Одной из кнопок включается проекция горизонтальной линии, второй — вертикальной. Повторные нажатия меняют количество линий, а также полностью отключают их для экономии заряда батареек или встроенного аккумулятора.

Для проецирования наклонных линий есть специальный режим, который включается отдельной кнопкой. В нём калибровка маятника блокируется, и уровень перестаёт пищать при наклоне.

Для позиционирования по вертикали лазерный уровень крепится к штативу, штанге или просто устанавливается на любую опору на нужной высоте. Для перемещения в горизонтальной плоскости прибор вращается вокруг своей оси вручную или с помощью винтов точной подстройки.

Как пользоваться лазерным уровнем

С помощью этого инструмента можно выполнять различные ремонтные работы.

Установка маяков на стены

При выравнивании стен штукатуркой не обойтись без установки маяков. С помощью лазерного уровня эта процедура выполняется очень просто.

• Включите прибор в режиме проекции вертикальных линий. С помощью прави́ла карандашом сделайте на стене отметки мест под маяки с нужным шагом — обычно на 20 см короче длины прави́ла, которым будете стягивать смесь.
• Переключитесь в режим вертикальной плоскости (замкнутый контур на полу, стенах и потолке) и подвиньте лазер к выравниваемой поверхности.
• Приложите прави́ло к стене и сделайте на нём отметку толщины слоя штукатурки с учётом высоты маяка.
• Поочерёдно закрепите маяки, вдавливая их в смесь прави́лом до полного совпадения меток.

Установка маяков на пол

Действительно ровную стяжку можно залить только по маякам, а проще и быстрее всего найти наивысшую точку и выставить их именно по лазерному уровню.

• Разместите уровень на произвольной высоте (например, 1 м) для удобства отсчёта. Включите проецирование горизонтальной линии.
• Рулеткой измерьте расстояние от чернового пола до луча в разных частях помещения, чтобы определить самую высокую точку.
• Учтите толщину подсыпки, утеплителя, чистового покрытия и подсчитайте, на каком расстоянии от луча будет находиться верх стяжки.
• Установите и закрепите маяки, выровняв их так, чтобы они находились строго на одной высоте от линии лазера.

Разметка перегородки

Без лазерного уровня разметка каркаса межкомнатных перегородок не такая уж простая задача: для неё нужен целых ворох инструмента и опыт обращения с ним. С построителем плоскостей же эта работа становится гораздо легче и приятнее.

Включите режим проекции вертикальной плоскости и расположите уровень так, чтобы линия оказалась в том месте, где должна быть перегородка. Сделайте карандашом или отбивочным шнуром пометки на полу, стенах и потолке. Закрепите по ним направляющие.

Для формирования углов переключите прибор в режим проекции двух перпендикулярных вертикальных плоскостей и совместите один из лучей с отмеченной ранее линией. Повторите процедуру для обозначения других примыкающих стен.

Разметка направляющих подвесного потолка

Направляющие для подвесных или натяжных потолков разметить ещё проще, чем для перегородки. Единственное, с чем придётся повозиться, — это кронштейн для уровня.

С разметкой всё понятно: достаточно включить проекцию горизонтальной плоскости. Сложность заключается в том, чтобы зафиксировать прибор на нужной высоте. Если под рукой есть распорная штанга, то это не проблема. Если же её нет — соорудите небольшую площадку из профиля или куска фанеры, прикрепите к ней уровень и установите конструкцию на необходимой высоте на стене или потолке.

Укладка напольной плитки

От правильности укладки первого ряда плитки зависит результат всей работы, поэтому важно очень ответственно подойти к этому. Благо с лазерным уровнем это легко.

Переключите прибор в режим проекции двух перпендикулярных плоскостей и уложите первую плитку, выровняв её по перекрестью лучей. Продолжайте укладку остальных плиток ряда, выставляя их по линии луча. Для контроля последующих рядов можно использовать этот же способ.

Укладка настенной плитки

С облицовкой стен кафелем дела обстоят точно так же. При этом уложить первый ряд плитки ещё проще, поскольку достаточно одной горизонтальной линии.

Включите проекцию горизонтального луча и установите прибор на необходимой высоте. Закрепите по отметке профиль в качестве направляющей или сразу укладывайте плитку, ориентируясь на проецируемую лазером линию.

Поклейка обоев

Для ровной поклейки обоев нужна чёткая вертикальная линия на стене. Её легко разметить по отвесу, а ещё проще сделать это с помощью лазерного уровня.

Переключите прибор в режим вертикальной линии и прочертите на стене метку карандашом по прави́лу. Можно не делать этого и клеить первую полосу обоев, сразу выравнивая один из её краёв по лучу лазера.

Монтаж проводки

Вырезать штробы для укладки кабелей в стену намного удобнее не на глазок, а по чётко размеченным с помощью лазера линиям: так и быстрее, и меньше риск в будущем повредить ушедший в сторону провод.

Для разметки включите построитель плоскостей в режим проекции горизонтальных и вертикальных линий, а затем передвиньте перекрестье к нужным местам.

Укладка канализационных труб

Для правильной работы канализации трубы должны располагаться под строго определённым углом — отклонение ни в большую, ни в меньшую сторону не допускается. Выставлять перепад вручную утомительно и неудобно, но лазер — совсем другое дело.

Кадр @Digur / YouTube

Включите прибор в режим проекции горизонтальной линии и заблокируйте автоматическую калибровку маятника. Наклоните лазерный уровень под заданным углом и нарисуйте линию или сразу выставляйте трубу по лучу.

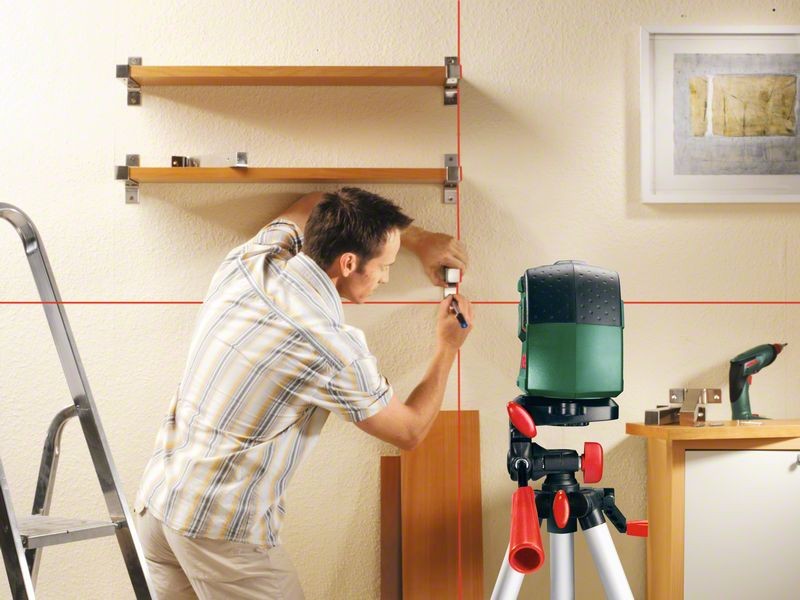

Подвешивание картин, полок

Повесить ровно одну рамку не так уж сложно, а вот композицию из нескольких — задача не из лёгких. С полочками та же история. Однако при наличии построителя плоскостей это не проблема.

Переключите прибор в режим отображения горизонтальной линии и закрепите картины или полки на стене, выровняв их по лучу. При необходимости включите проекцию вертикальной линии, чтобы выровнять второй и последующие ряды.

Читайте также 🧐

• Как сделать ремонт и не остаться без копейки
• Как пользоваться мультиметром правильно
• 12 инструментов для настоящего мужика
• Ремонт под ключ: как подготовиться, закупить материалы, выбрать бригаду и контролировать ход работ
• Как установить розетку

Как пользоваться лазерным уровнем

Как пользоваться лазерным уровнем

Теперь, когда мы узнали немного больше о самих лазерах, давайте приступим к их настройке. Лазеры, как правило, быстры и просты в эксплуатации, что означает, что вы можете сразу же приступить к работе. Обратите внимание, что на рынке представлено множество типов лазеров, которые могут работать по-разному. Но в основном для работы с лазером:

Просто:

1. Прикрепите лазерный уровень к штативу (если используете). Большинство штативов имеют регулируемые ножки и встроенный уровень. Используйте их, чтобы убедиться, что ваш лазер ровно стоит на штативе и что он нигде не может быть опрокинут
2. Включите лазер и откалибруйте его, убедившись, что пузырек выровнен внутри его пузырька (если он не является самонивелирующимся, он сделает это за вас — дайте ему время на это)
3. Он создаст ровный луч на поверхности, над которой вы работаете
4. Определите точку на земле на желаемой высоте и спроецируйте лазер на поверхность, которую нужно выровнять. Луч может быть точкой, линией или комбинацией точек и линий в зависимости от используемого лазера
5. Если вы используете лазерный детектор, закрепите его на нивелирной рейке с помощью зажима. Сдвиньте его вверх и вниз по стержню, пока не раздастся звуковой сигнал. Когда вы услышите звуковой сигнал, исходящий от детектора, это означает, что он нашел луч
6. Закрепите детектор на месте и выполните необходимые измерения

Что такое лазерный детектор?

Ограничением использования лазерного уровня является сложность различения линий/точек при ярком освещении, например, при ярком освещении. на открытом воздухе. Лазерный детектор (иногда называемый лазерным приемником) помогает решить эту проблему, позволяя вам видеть и использовать лазер вне помещений.

Лазерные детекторы просто обнаруживают лазерную линию, невидимую невооруженным глазом, хотя они не так универсальны, как вы можете подумать. Лазерный детектор дает указание пользователю расположить лазер выше или ниже на алюминиевом стержне, чтобы обеспечить считывание уровня. Раздается звуковой сигнал, частота которого увеличивается вблизи точки уровня.

Некоторые лазеры поставляются в упаковках с детектором, включенным в стандартную комплектацию, но для тех, у кого его нет, обратите внимание на следующее, прежде чем выбрать один из них для вашего лазера:

• Линейные лазеры должны иметь «импульсный режим» в заказать лазерный детектор для их обнаружения
• Ротационные лазеры не будут работать с линейными лазерными приемниками
• Некоторые детекторы будут работать только с красными лазерами и некоторыми зелеными лазерами из-за их разных частот. Обязательно обратитесь к спецификации модели, чтобы узнать, так ли это.

Обратите внимание:

Если вы используете лазер в помещении, вам не потребуется использовать лазерный детектор. Это связано с тем, что прямой солнечный свет не влияет на видимость луча. Для работы на открытом воздухе многие люди склонны выбирать зеленый лазерный уровень, так как он немного более заметен при дневном свете.

Ручные лазерные нивелиры обычно дешевле, но требуют от пользователя больше усилий для настройки. Они работают более традиционным образом и не требуют столько заряда батареи. Самонивелирующиеся лазеры дороже, но гораздо точнее.

Если вам нужен качественный лазерный уровень, вы можете приобрести его в магазине Toolstop. Доступны поперечные, поворотные и самонивелирующиеся, а также различные аксессуары, такие как лазерные детекторы, штативы и многое другое.

Магазин лазерных уровней в Toolstop:

Купить все лазеры и аксессуары для лазеров

Ознакомьтесь с блогом Toolstop. ..

Определения и вопросы о лазерном уровне

Вернуться на предыдущую страницу

Вот ответы на некоторые популярные вопросы о лазерном уровне и определения.

1. Что такое лазерный уровень?

   Лазерный уровень — это инструмент для выравнивания земли или объекта с помощью лазерного луча. Лазерный луч может быть либо видимым, например, линейный лазер для помещений. Или невидимый и улавливаемый детектором/приемником, таким как наружный вращающийся лазер. Лазер, будь то линия, точка или вращающаяся точка, выравнивается устройством вручную или автоматически. В зависимости от типа лазерного уровня производится горизонтальный или вертикальный, квадратный или отвесный эталон. Лазерные уровни обычно используются в строительстве, монтаже внутренней отделки, сантехнике и многом другом.

2. В чем разница между ручным выравниванием и автоматическим/самовыравниванием?

   При использовании ручного лазерного уровня окончательная точность устанавливается пользователем. Это делается путем просмотра пузырьковых пузырьков и ручной регулировки. При автоматическом выравнивании устройство само определяет точность уровня в пределах своих рабочих допусков. Примечание Лазеры с автоматическим нивелированием по-прежнему должны быть грубо выровнены, чтобы быть в пределах диапазона самонивелирования. Недостатком лазера для ручного выравнивания является то, что он не компенсирует любое движение устройства после его первого выравнивания. Лазер с автоматическим нивелированием, как правило, продолжает самонивелирование в зависимости от выбранной модели и функций.

3. Вы видите лазерный луч от лазерного уровня снаружи?

   Луч лазерного уровня, как правило, не виден снаружи на ярком солнце с расстояния более пары метров. Это верно для любого цвета или класса лазера. Для надежного использования вне помещений вам потребуется лазерный уровень, который может работать с электронным приемником. Это могут быть либо вращающиеся лазеры, либо линейные лазеры с импульсным режимом.

4. Зеленый лазер ярче красного?

   Это не прямое предложение «да» или «нет». Некоторые лазеры зеленого луча имеют более высокую выходную мощность по сравнению с некоторыми другими лазерами красного луча. Например, зеленый луч класса 3r с выходной мощностью <5 мВт будет ярче красного или зеленого лазера класса 2 с выходной мощностью <1 мВт. Значит, нужно сравнивать подобное с подобным. Поэтому будет новый вопрос. Является ли лазер с зеленым лучом класса 3r ярче, чем лазер с красным лучом класса 3r?   На этот вопрос тоже нет простого ответа. Во-первых, это зависит от цвета и текстуры поверхности, на которую вы направляете лазер. Во-вторых, это зависит от зрения человека и его восприятия, которое ярче. В заключение, простой ответ; Не обязательно зависит. Для получения дополнительной информации вы можете посмотреть этот пост ЗДЕСЬ.

5. Что такое вращающийся лазерный уровень?

   Вращающийся или ротационный лазер создает лазерную точку, которая затем непрерывно вращается на 360 градусов со скоростью от 300 до 1200 об/мин. Этот тип лазера предназначен в первую очередь для наружного применения. Оператор использует электронный лазерный приемник/детектор для определения высоты вращающегося лазерного луча. Приемник обычно крепится на рейке для измерения высоты до земли. Иногда к машине крепится специальный приемник. Например, экскаватор, чтобы копать на определенную глубину. Некоторые ротационные лазеры можно использовать для установки в помещении на видном месте.

6. Что такое лазерный уровень?

   Лазерный уровень A Grade обычно представляет собой вращающийся лазер, который имеет функцию установки уклона или уклона. Обычно вращающийся лазер создает эталон уровня. Режим уклона позволяет наклонять или наклонять ось или обе оси под углом. Особенности сорта удобны для дренажных и сантехнических применений. Существует три основных типа лазерного уровня; во-первых, сопоставление оценок вручную, во-вторых, соответствие оценок автоматическим отслеживанием и, наконец, цифровая шкала оценок. Ручное согласование уклона — это когда лазер наклоняется до требуемого уклона вручную, как правило, с использованием пульта дистанционного управления.
