Прицеп (телега) для мотоблока — изготовление своими руками, видео

Пользу от телеги для используемого в хозяйстве мотоблока переоценить практически невозможно – эта конструкция, в паре с удобным сиденьем и эффективными тормозами, позволяет существенно повысить комфорт при использовании сельскохозяйственного агрегата, и перевозить на довольно большие расстояние грузы и инвентарь, общим весом до 1 т.

Какими характеристиками должна обладать телега для мотоблока?

Прицеп для используемого в хозяйстве мотоблока не обладает крайне сложной конструкцией. Благодаря этому, имея под руками электрическую дрель, болгарку и сварочный аппарат, сделать такого рода приспособление своими руками сможет каждый. Однако непосредственно перед сборкой потребуется изучить схему, которая подскажет порядок и место монтажа деталей прицепа. Помимо изучения схемы перед изготовлением крайне важно изучить характеристики будущего прицепа. При этом можно ориентироваться на заводские модели промышленного изготовления.

Один из самых важных параметром прицепов – это их грузоподъемность. Выпускаемые на заводах телеги для мотоблоков способны перевозить багаж, общим весом от 250 до 1000 кг – все зависит от класса мотоблока, с которым будет использоваться прицеп. По этому параметры имеющиеся в продаже телеги делятся между собой на легкие, средние и тяжелые конструкции.

Для эксплуатации в паре с тяжелыми сельскохозяйственными агрегатами, мощностью более 10 л. с., применяются телеги с двумя и более осями, шириной примерно 1,5 и длиной 3 м. Такой прицеп на мотоблок способен на перевозку груза, массой 500–1000 кг. Подобная двухосная конструкция также может оборудоваться скамейками для перевозки небольшой группы людей.

Средние телеги используются преимущественно для мотоблоков, мощностью от 5 до 10 л. с. Эти прицепы представляют собой одноосные конструкции, обладающие габаритами 1,2×1.6 м. Такая телега на мотоблок справиться с перевозкой багажа, общим весом не более 500 кг.

Мотоблоки, мощностью до 5 л. с. лучше всего оборудовать легкими одноосными прицепами, длиной до 1,2 и шириной до 1 м. Максимальный вес перевозимого такими телегами багажа составляет не более 300 кг. Легкая тачка считается наиболее простой в самостоятельном изготовлении, и требует минимальных затрат материалов, сил и времени.

Второй важный фактор – это высота имеющихся бортов. Легкие и средние заводские телеги комплектуются стенками, высотой не более 35 см. Более крупные по габаритам прицепы оснащены бортами, высотой до 60 см. При этом в каждой модели прицепа, независимо от его класса, предусмотрена одна откидная стенка – как правило, она располагается в задней части конструкции. Такой бортик существенно упрощает процесс погрузки и выгрузки перевозимого багажа.

Подготовка чертежей для прицепа, грузоподъемностью до 350 кг

Телега на мотоблок, способная перевозить инвентарь и багаж массой до 350–400 кг, считается универсальной для использования вместе с бытовым мотоблоком. Планировать изготовление более громоздкой конструкции, в принципе, не стоит, так как это повлечет за собой дополнительные затраты, а также потраченное время и силы.

Чтобы тележка для мотоблока получилась как можно более надежной и сбалансированной, крайне важно изучить схемы. В зависимости от материала и деталей, имеющихся в распоряжении, размеры основных и дополнительных элементов конструкции можно менять. Ниже предлагаем рассмотреть чертежи оптимальной для применение в хозяйстве тележки среднего класса.

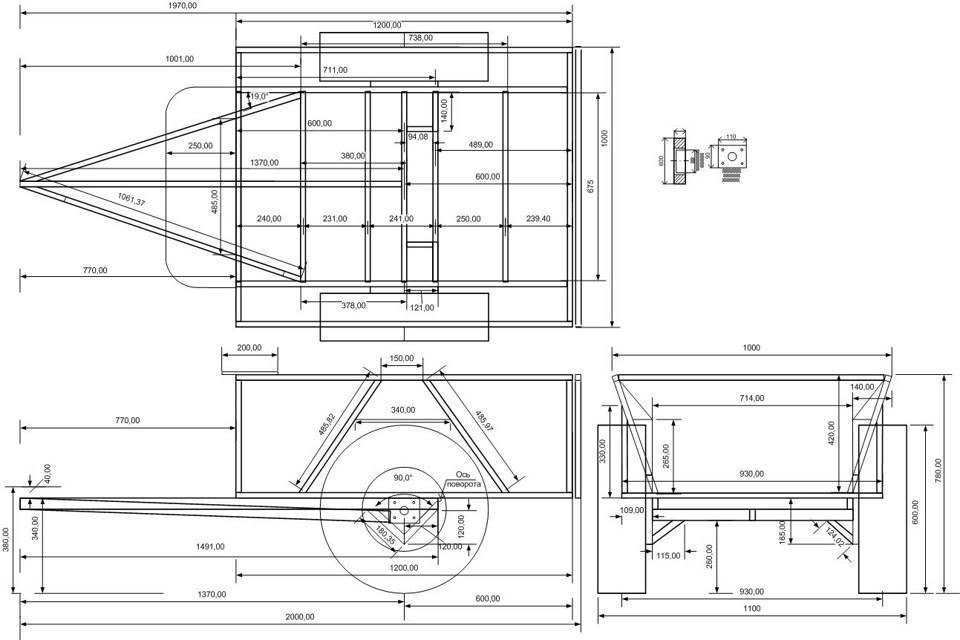

Первая схема подробно описывает общий внешний вид прицепа с входящими в его конструкцию основными деталями и узлами.

Второй чертеж подробно описывает изготовление рамы. Основной материал для ее сборки – это круглые или прямоугольные трубы, соединенные между собой посредством сварки. Кузов такой телеги изготовлен из досок, толщиной не менее 2 см. Все имеющиеся борта соединены с рамой наглухо, и не откидываются.

На третьей схеме изображена конструкция водила. Большая часть нагрузки при его эксплуатации ложится на место крепления дышла и корпуса поворотного узла. В связи с этим для предотвращения поломки эта часть конструкции укреплена четырьмя дополнительными ребрами жесткости, указанными в чертеже на разрезе Б–Б.

Эта схема описывает конструкцию поворотного узла. Этот элемент телеги наиболее сложный в изготовлении, поэтому при его сборке потребуется проявить максимум внимания и терпения.

Наличие подробных чертежей – условие столь же необходимое, как и применение при сборке телеги прочных материалов. Только имея под рукой подходящие схемы, фермер сможет соорудить качественный прицеп, способный перевозить нужное количество груза на длительные расстояния.

Как сделать прицеп для мотоблока своими руками?

Имея под рукой схему самодельного прицепа на мотоблок, можно приступать к сбору необходимого инвентаря.

Для работы понадобится:

уголки, швеллеры и профильные трубы из кованой стали – они понадобятся для изготовления рамы телеги;
металлический прут, диаметром примерно 3 и длиной 107 см – с его помощью удастся изготовить надежную ось прицепа. В дальнейшем прут понадобится приварить к угловым опорам и продольному шарниру рамы;
пара колес – их можно взять от старой сельскохозяйственной техники или от мотоцикла. Для того чтобы колеса лучше встали на свои посадочные места, под их диаметр нужно обточить имеющуюся ось;
доски – необходимы для изготовления кузова;
сварочный аппарат, болгарка, электродрель –обязательно нужны для сборки телеги;
набор крепежных болтов и саморезов – с их помощью крепление досок на кузове получиться более надежным

Правильная последовательность при сборке прицепа на мотоблок выглядит следующим образом:

Для начала необходимо сварить раму тележки. Она должна быть максимально прочной, так как именно на составляющие рамы будет взваливаться вся нагрузка от перевозимого багажа. В связи с этим места стыков труб и швеллеров нужно обязательно усилить стальными уголками;
Непосредственно под рамой крепиться ось, играющая роль шасси. Она должна располагаться таким образом, чтобы колеса после их установки на раму не выпирали из-за краев прицепа;
На следующем этапе к оси крепятся используемые колеса;
Далее нужно собрать кузов телеги. Для этого следует взять доски, предварительно очищенные от заусениц, и неподвижно скрепить их между собой посредством стальных уголков. Сами доски должны обладать толщиной в 2 см. Для облегчения погрузки и выгрузки урожая один или несколько болтов прицепа нужно сделать откидными. Для изготовления днища телеги потребуется использовать обрезную доску или листовую сталь, толщиной не менее 3 мм – во втором случае конструкция получается более надежной и долговечной;
В передней части прицепа можно установить автомобильное сиденье, закрепив его на оси;
Сцепку телеги также очень просто сделать своими руками. Для этого нужно использовать подходящий по своим размерам кусок металла, и проделать в нем отверстие. Диаметр последнего должен быть таким, чтобы внутрь него свободно помещалась консоль. Для изготовления сцепки также потребуются подходящие по диаметру подшипники. Последние наружной плоскостью устанавливают внутрь сцепки, а во внутреннюю плоскость деталей заводят имеющуюся консоль. При этом консоль должна быть установлена без люфта. Об изготовлении прицепа в деталях также можно узнать видео.

Самосвальный прицеп на мотоблок собирается в таком же порядке. Единственная разница заключается в том, чтобы на одном из этапов между рамой и осью установить гидравлический привод с держателями. Последние должны быть рассчитаны на нагрузку в 500 кг. Такой самосвал сэкономит массу времени и сил своего владельца при разгрузке багажа.

Как сделать тормоза на прицеп к мотоблоку?

Самодельный прицеп будет удобным в эксплуатации только в том случае, если оснастить его эффективной тормозной системой. Для ее сборки и монтажа потребуется:

мотоциклетный тормозной барабан;
мотоциклетные колодки торможения;
спицы от колеса мотоцикла;
пассатижи;
сварочный аппарат.

Равномерную проточку дисков достаточно сложно выполнить самому без подходящего оборудования, поэтому ее лучше всего заказать у специалиста. Дальнейший порядок сборки тормозов выглядит следующим образом:

Вначале нужно снять тяги и тросики с используемых дисков. Сразу после этого необходимо проточить барабаны. Проточенные детали следует надежно закрепить на ступицах;
После монтажа барабанов между имеющимися ребрами появится свободное пространство. Чтобы закрыть его нужно намотать на ребра прочную металлическую проволоку;
Далее на оси необходимо установить диски, и закрепить их посредством втулок. Последние должны быть установлены в неподвижном положении, поэтому следует направить меры на исключение их сдвигов в любые стороны. С этой целью можно наварить на ось небольшой кусок металла;
Далее на барабаны потребуется установить тросики, после чего протянуть их к месту управления водителем. Для торможение изготовленной системой понадобится отдельный рычаг с предусмотренной передачей. С этой целью можно воспользоваться рычагом автомобильного стояночного тормоза. При этом наряду с рычагом на прицеп также потребуется закрепить клапан для управления тормозной системой.

После изготовления и установки тормозов самодельная тележка для мотоблока будет мгновенно останавливаться по команде водителя. При желании управление системой можно осуществлять не только посредством рычага, но и при помощи педали. В любом случае работа с прицепом, оборудованном тормозами, будет гораздо удобнее и, что немаловажно, безопаснее.

Изготовленный таким образом прицеп с тормозной системой подойдет для эксплуатации на мотоблоках марки Нева МБ-1 и МБ-2, а также сельскохозяйственных агрегатах производства брендов МТЗ и Ока.

Прицеп для мотоблока

Содержание

Варианты исполнения прицепа для мотоблока
Как сделать прицеп к мотоблоку своими руками
- Собираем каркас по чертежам и фотографии
- Изготавливаем ходовую часть прицепа к мотоблоку
Заключение

Планируя покупку мотоблока, практически всегда приходится задумываться о хорошем навесном оборудовании для полноценной работы на земельном участке. Навесное оборудование для плуга и прицеп для мотоблока нужны, как воздух. С этим утверждением не поспоришь, но стоят они немало, и денег на покупку такого лафета не всегда можно выкроить из ограниченного бюджета обычного человека. Поэтому основную часть капитала лучше потратить на приобретение классного мощного мотоагрегата с американским или японским мотором, и сделать прицеп для мотоблока своими руками. Тем более что чертежи для любого варианта прицепа к мотоблоку отыскать — не проблема.

Варианты исполнения прицепа для мотоблока

В зависимости от планируемых объемов перевозки, способа использования прицепа и возможностей мотоблока можно изготовить несколько различных вариантов:

Самый легкий одноосный прицеп на 50-70 кг. груза без учета веса водителя, проще всего такой вариант изготовить из тяжелой одноосной садовой тележки на резиновом ходу. Все, что необходимо будет сделать, – приварить к рукоятке прицепное устройство для мотоблока, изготовленное из сцепки от плуга, и небольшую подставку для сидения;
Универсальный малогабаритный прицеп для небольших грузов. В отличие от предыдущего варианта, такой прицеп может поднять вес до 120 кг., безопасен и устойчив даже на неровном грунте. Конструкция П-образной рамы сварена из двутавра, на дышло установлено прицепное устройство к мотоблоку от плуга, которое можно использовать, как подставку;
Тяжелый прицеп на резиновом ходу позволит использовать наиболее продуктивно возможности мотоблока. Затратив средства на металлопрофиль и копеечные запчасти от ходовой автомобиля, вы получите удобную конструкцию прицепа для мотоблоков, стоимостью в несколько сот долларов.

Важно! Основная причина, по которой прицепы к мотоблоку выходят из строя, — на лафет, рассчитанный на 120 кг., грузят больше, чем позволяет грузоподъемность и размеры прицепа.

Тяжелый вариант позволит перевести одним разом и навесное оборудование, и плуг, и весь запас картошки на посадку. Срок службы такой машины исчисляется десятками лет.

Рама прицепа: 1 — раскос (уголок 21х21х3), 2 — рамка сиденья (уголок 21х21х3), 3 — стояк (труба 50х25х4), 4 — стойки сиденья (уголок 40х40х4), 5,14 — подкосы передние (труба 50х25), 6,15 — лонжероны продольные (уголок 40х40х4), 7,8 — опоры колесной оси правые (уголок 32х32х4), 9,16 — подкосы задние (труба 50х25), 10 — поперечина усиливающая (уголок 40х40х4), 11 — корпус продольного шарнира (труба 58х4), 12 — ось колесная (пруток диаметром 30), 13,17 — лонжероны поперечные (уголок 40х40х4), 18 — косынки (s4)

Как сделать прицеп к мотоблоку своими руками

Для постройки тяжелого и устойчивого прицепа к мотоблоку нам понадобится следующее оборудование и материалы:

Электросварочный аппарат, болгарка, электродрель с комплектом сверл, с десяток электродов №4;
Стальной профиль – трубчатый квадрат 40х40 мм. -20м, 20х40мм. -15м., стальная труба с внутренним диметром, соответствующим наружному размеру подшипника ступицы, листовой металл толщиной 2мм. и общей площадью 2х3м.;
Две ступицы в сборе, от автомобиля М2140 или М412, пара москвичевских колес с «живой» резиной, две пары навесов для гаражных ворот.

Работа по изготовлению прицепа к мотоблоку с покрасочными работами займет не менее трех дней. Основные габариты прицепа понятны из схемы, грузоподъемность приведенной схемы – не менее 500кг, больший вес для обычного мотоблока опасен. Если вы приобрели мотоблок по типу «ЗУБР»а или «Garden Scout GS 101DE» с дизелем в 12 лошадок, можете грузить и больше.

Собираем каркас по чертежам и фотографии

На первоначальном этапе необходимо раскроить материал и сварить электросваркой остов для грузового отделения прицепа. Он представляет собой прямоугольную раму, сваренную из металлопрофиля квадратного сечения. Если следовать чертежам, то получится 120х180 см. Мы будем делать 150х200 см. Внутри прямоугольной рамы необходимо сделать две поперечные проставки, как на фото. Это усилит днище грузового отделения будущего прицепа.

Далее вырезаем из профиля 40х20мм. и свариваем четыре борта, каждый высотой 500 мм. Борта зашиваем стальными листами и привариваем к основе грузового отделения, на дно укладываем лист металла и крепим его к балкам из металлопрофиля. Задний борт можно установить на больших дверных навесах, что позволит откидывать его при выгрузке. Все сваренные части конструкции тщательно обрабатываем преобразователем ржавчины и покрываем грунтовкой.

На следующем этапе необходимо вырезать из металлопрофиля и сварить прицепное устройство для крепления к мотоблоку и несущий каркас, на который будет устанавливаться изготовленный ранее грузовой отсек прицепа.

Форма и размеры несущего каркаса, и способ крепления прицепа к мотоблоку понятны из фото. Размеры квадратной части каркаса соответствуют половине грузового отсека.

Далее, переворачиваем готовое грузовое отделение прицепа, устанавливаем поверх его рамы каркаси размечаем места на раме и каркасе под крепление гаражных навесов, как на фото.

Навесы необходимо тщательно выровнять по уровню и приварить с максимальным качеством сварки. Благодаря такой рационализации грузовой отсек прицепа получит возможность опрокидываться для выгрузки без изменения положения мотоблока.

Изготавливаем ходовую часть прицепа к мотоблоку

Прицеп будем изготавливать на резиновом ходу, это значительно упростит управление мотоблоком, повысит безопасность и комфорт при движении. Колеса со ступицами на двух опорных подшипниках обеспечивают минимальное сопротивление качению, поэтому даже с полностью загруженным грузовым отсеком мотоблок довольно легко пройдет по грунтовке или даже травянистому грунту.

В этом варианте не используются полноценные тормозные устройства, но технически такая возможность есть,и при желании вы сможете дополнить ступицы крышками и тормозными колодками от М412. Чтобы не связываться с гидравликой, можно использовать тросовый привод от ручного тормоза.

Для установки трубы с подшипниками и ступицами на прицеп необходимо предварительно вырезать и приварить к каркасу три опорные вертикальные стойки из металлопрофиля 40х40мм. , высотой каждая в 120-150 мм. При установке трубы потребуется приложить немало терпения для точного позиционирования ходового узла параллельно поперечной балке каркаса прицепа. Трубчатая ось позволяет обеспечить высокую прочность и жесткость даже при двукратном превышении максимального груза или прохождении поворота на высокой, как для мотоблока, скорости движения.

Далее привариваем трубу, устанавливаем и настраиваем положение ступиц в трубе так, чтобы биение диска колеса, одетого и закрученного гайками на ступице, было минимальным. Сразу после завершения выравнивания, прихватите шов сварочными точками и обварите полноценный шов.

Чтобы снизить нагрузки на вертикальные стойки, от трубы до рамы каркаса необходимо вырезать и приварить усилители в виде металлопрофиля.

Для крепления прицепа к мотоблоку можно переделать стандартную сцепку на основе плуга или изготовить переходник по типу фаркопа. Главное условие — соединение должно иметь возможность свободно поворачиваться в горизонтальной плоскости, не мешать управлению мотоблоком и быть достаточно прочным, учитывая большой вес конструкции.

На треугольнике прицепа необходимо установить вертикальную стойку со скамейкой или сидением для водителя. Высоту и месторасположение сидения выбирают, исходя из длины ручек управления мотоблока. Пространство под ногами рекомендуют закрыть металлической сеткой или приваренной тонкой арматурой.

Заключение

Управление тяжелым лафетом к мотоблоку потребует определенного навыка, поэтому первые попытки следует выполнять исключительно на безлюдной местности. Кроме того, для подобного рода конструкций работниками ГИБДД могут требоваться регистрация и оборудование лафета для мотоблока габаритами, стоп-сигналами, тормозами.
