Дачный туалет теремок своими руками:схема постройки, размеры

Как сделать дачный туалет своими руками

Первым делом требуется сделать фундамент для туалета своими руками. Размеры фундамента составляет 1,4 на 2 м. Глубина и ширина 0,25 на 0,25 м, а цоколь 0,2 м. Фундамент для дачного туалета засыпается боем кирпича, щебнем и прочими вещами, что имеются под рукой. После этого все заливается раствором. Внутри фундамента вырывается яма глубиной 0,8 м, после чего выкладывается цоколь. Яма обкладывается толщиной в четверть кирпича, а цоколь в один кирпич.

Обратите внимание!

Дно при этом остается песчаным.

Когда строится дачный туалет Теремок своими руками, то древесину необходимо заготавливать заранее, чтобы она была одинаковая по плотности, структуре, качеству, виду и прочим параметрам. Чаще всего берется кругляк ели и отшлифовуется до нужного состояния, так как стоимость ели ниже, чем древесина других пород.

Далее следует заняться каркасом. Для этого берется два бруса длиной 1,4 метра, и сечением 11 на 11 сантиметров. Первый выкладывается с одного края фундамента, а второй ставится параллельно на расстоянии в 1,12 метра. Закреплять их пока не стоит.

Далее стоит заняться подготовкой пола. Для этого берутся брусья таких же размеров и из них сбивается пол шириной в 0,65 метра. После сбивки поверхность нужно отшлифовать с одной стороны, а с другой обработать автомобильной обработкой. Полученную конструкцию стоит выложить на нижний каркас, но закреплять еще рано, так как может потребоваться подгонка, если возникнут нестыковки. Если все нормально, то можно закреплять, и пол уже готов.

Каркас продолжает собираться из брусьев того же сечения. Здесь нужна длина в 1,5 метра для четырех стоек и по 2 метра для четырех стропил. Для прогона берется 1,3 метра. Все полученные части выкладываются по чертежу. После проверки с них можно срезать углы для закрепления при помощи гвоздей. Низ получившегося каркаса подрезается в одной плоскости, чтобы была возможность стать на пол.

Обратите внимание!

Все эти операции делаются на земле, так что нужно иметь ровную расчищенную площадку.

Затем ставится передняя и задняя часть каркаса в виде рам на брусья в соответствующем положении. Фиксация происходит при помощи крепких гвоздей. Все эти крепления пока носят временный характер, так как далее следует все дополнительно укрепить шпильками и скобами. Прогон соединяется в верхней части. Когда все размеры будут в очередной раз сверены, то можно приступать к креплению каркаса к полу и если все удачно, то закрепить скобами, которые изготавливаются из 6 мм проволоки. Передний брус и пол сшиваются 20 см гвоздями.

После этого ставится передняя часть каркаса, где будет находиться дверь. Эта часть изготавливается из бруса 5 на 10 см. Размер двери можно взять стандартный 1,9 на 0,8 метра и подогнать ее под дверь. После прочно закрепляются стыки конструкции при помощи шпилек с резьбой, гаек и шайб. Отверстия сверлятся наискось, через стропило и стойку.

Стоит обратить внимание!

Следует неглубоко рассверлить отверстия при помощи большего сверла, чтобы таким образом спрятать в углублении гайки.

Таким же образом закрепляется и дверная коробка. После того, как все будет закреплено, можно приступить к шлифовке, для чего и применяется кругляк. Его нужно распилить пополам при помощи пилы. Полученными половинками обшиваются все стороны каркаса. Поверхность должна выступать примерно на 12 см.

Кровля создается путем прибивания досок на стропила. Сначала пробивается верхняя доска, потом нижняя, а затем уже все, что должны находиться между ними. Это делается с обеих сторон. После крыша покрывается кровельными материалами, к примеру, ондулином. Затем нужно обрезать доску на обрешетке по краю и сделать пелену.

При помощи саморезов к стенкам прикручиваются направляющие. На них крепится доска полки для сиденья. Отверстие в доске вырезается электролобзиком. Окошко над дверью, виды петель и ручек двери остаются на усмотрение изготовителя. После всего этого можно покрасить туалет или вскрыть лаком.

Рейтинг статьи:

Понравилась статья?

• да (677)
• нет (647)

Поделиться в социальных сетях:

Построить туалет своими руками: чертежи, размеры

В этой статье представлены образцы дачных туалетов: чертежи кабинок, их средние размеры, некоторые рекомендации по строительству. Конструкция может быть разной: есть проекты прямоугольные, треугольные, ромбовидные. Выбираете форму, потом материал, и можно приступать к строительству. Чертежи есть, строение — не самое сложное. Только учтите, что размеры даны для людей среднего роста и комплекции. Их легко можно изменить, не особо меняя конструкцию.

Дизайн дачного туалета может быть простым или замысловатым

Содержание статьи

• 1 Схема уличного туалета
• 2 Туалет типа «Шалаш» (треугольный)
• 3 Чертеж туалета «Теремок»
• 4 Теплая уборная
• 5 Комбинированный душ-туалет

Схема уличного туалета

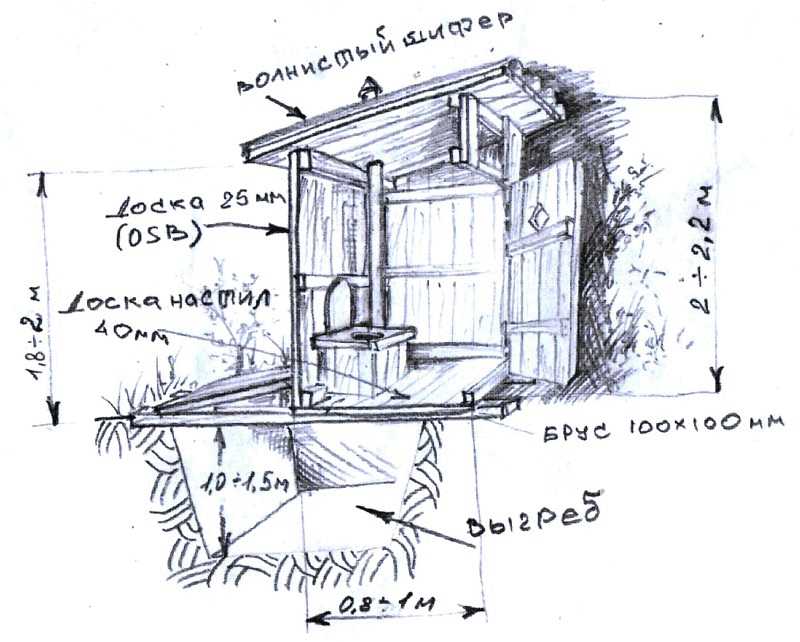

Наиболее распространенным вариантом дачного или садового туалета является прямоугольная постройка. Ее еще называют «скворечник» так как в варианте с односкатной крышей она очень его напоминает.

Проект дачного туалета из дерева типа «Скворечник» (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

На чертеже туалета, представленном на фото выше, для отделки использовалась доска толщиной 40 мм. Сооружение получается совсем недорогим. Двери можно сделать из тех-же досок, скрепленных планками вверху, внизу и наискосок. Петли можно поставить наружные — амбарные, оформив строение в нарочито грубом стиле.

Образцы дачных туалетов: чертежи одинаковые, исполнение разное

Несмотря на то, что постройка утилитарная, при желании ей можно придать привлекательный вид и скворечник превратится во вполне привлекательное небольшое здание. Например, можно сделать из этой постройки маленькую мельницу.

Дачный туалет-мельница — немного фантазии и неприглядная постройка становится украшением участка (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Тот же скворечник, но из сруба — уже совсем другой вид. Особенно гармонично все будет смотреться, если здание на участке выстроено (или будет выстроено) тоже из бревна.

Даже самый простой туалет из бревна смотрится почти как экзотика. Причем, его можно использовать и как зимний вариант (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Для регионов, где древесина — роскошь, и расходовать ее на постройку туалета нерационально, ту же конструкцию можно обшить другим материалом. Например, каркас обшивается любым листовым материалом — фанерой, ДВП, ГВЛ. На них снаружи можно уложить отделочный материал — плитку или декоративный камень. Еще более бюджетный вариант — обшить профнастилом.

Туалет на даче своими руками строят из любого материала. Этот — из профнастила (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Это тот тип туалета, Который несложно построить из кирпича. Делают их обычно в полкирпича. Никаких сложностей даже для неопытного каменщика нет. Кладка со смещением, раствор — цементно-песчаный.

По тому же проекту и чертежу можно построить туалет из кирпича (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Пошаговая инструкция строительства уличного туалета тут.

Туалет типа «Шалаш» (треугольный)

Эта туалетная кабинка имеет вид треугольника. Боковые стенки одновременно являются скатом кровли. Построить такой туалет своими руками можно за несколько часов. Чертежи с примерными размерами даны на картинке ниже. В них можно и нужно вносить корректировки: все габариты даны для людей средней комплекции.

Чертеж дачного туалета типа «Шалаш» (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Если нужны более широкие двери, можно не раздвигать основание, которое в данном проекте и так немалое, а сделать двери нестандартной формы — как на рисунке справа.

Обшивка отделочными материалами в туалетах «Шалаш» проводится только впереди и сзади. На боковые поверхности укладывают кровельный материал. Можно использовать любой, но неплохо смотрится мягкая черепица или полимерный шифер.

Имея чертежи треугольный туалет на даче построить проще простого

На фото справа обрешетка  сделана под листовой кровельный материал — использовали шифер из пластика — он есть разных цветов, стоит относительно недорого, монтируется просто — гвоздями с прокладками.

Если использовать планируете мягкий кровельный материал — рубероид, битумную черепицу или что-то похожее, обрешетку делайте сплошную — из листа влагостойкой фанеры, ДСП, ГВЛ. Их крепят к каркасу саморезами, сверху настилают кровельные материалы.

Про вентиляцию в уличном туалете и душе читайте тут. О том, как избавится от запахов написано в этой статье.

Чертеж туалета «Теремок»

Этот туалет имеет вид ромба. По сравнению с «Шалашом» строится он дольше, но и вид имеет более декоративный. При соответствующем оформлении он ничуть не испортит пейзаж.

Чертеж туалета «Теремок» с размерами (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Ромбовидный домик для туалета на дачном участке смотрится неплохо. Снаружи оббить каркас можно распиленным пополам кругляком небольшого диаметра, вагонкой большой толщины, блок-хаусом, обычной доской. Если используете доску, прибивайте ее не встык, а накладывая на пару сантиметров на нижнюю, по типу еловой шишки. Можно, конечно, и встык, но внешний вид будет уже не тот…

Второй вариант: дачный туалет «Теремок» сделан со скошенными боковыми стенками.

Дачный туалет «Теремок» — второй проект с размерами (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Основная загвоздка в любом небольшой деревянном туалете — хорошо закрепить двери. Дверная коробка — самая нагруженная часть, особенно с той стороны, где крепятся двери. Для скрепления стоек двери с брусьями каркаса используйте шпильки — так крепление будет надежным.

Фото-иллюстрации: строит туалет на даче своими руками. Чертежи представлены выше

Из этой несложной, в общем, конструкции можно сделать уборную в любом стиле. Например, в голландском. Отделка простая — светлый пластик, поверх которого набиты характерные балки, прокрашенные морилкой. Обратите внимание, на стеклянные вставки и на то, что крыша этого экземпляра сделана из поликарбоната. Если поликарбонат многослойный, жарко быть не должно)))

Дачный уличный туалет в виде голландского домика

Можно даже туалет «Теремок» превратить в царскую карету. Это не шутка…подтверждение на фото. Всего-то надо изменить форму и добавить несколько элементов декора, характерных для карет. Вот и получите туалет в виде кареты.

Уличный туалет-карета

Вот несколько фото процесса изготовления. В оригинале установлен биотуалет, потому постройка несложная: нет необходимости думать о яме и связанных с ней нюансах…но приспособить такую кабинку можно к любому типу…

Каркас характерной формы

Обратите внимание, форма достигнута благодаря установленным под углом доскам, а плавно сужающийся низ — подрезанными соответствующим образом опорам.

На подиуме устанавливают биотуалет

Короткими досками зашивают пол, затем начинают обшивку снаружи. Вверху карета имеет тоже плавный изгиб — вырезаете из коротких досок соответствующие направляющие, прибиваете их к уже имеющимся боковым стойкам и можно начинать наружную обшивку стен.

Обшивка стен

Внутри также обшивают вагонкой. Снаружи туалет-карета выбелен, изнутри древесина имеет естественный цвет. После остается декорирование и добавление характерных деталей — вензеля, раскрашенные золотом, фонари, «золотые» цепочки, колеса.

Покраска и декорирование

«Царские» занавески и цветы))) Поставлен даже рукомойник и небольшая раковина.

Вид изнутри на окна

После всех усилий имеем самый необычный в округе туалет. Мало кто может таким похвастаться…

Еще и чемоданы в багажнике))

Теплая уборная

Пользоваться туалетом со стенкой в одну доску летом вполне комфортно. Но не все дачи посещаются только в теплое время года. Для осенне-весеннего периода необходимо хоть какое-то утепление, которое перекроет сквозняки.

В этом случае конструкция туалета ничем не отличается. Только размеры увеличите на 5-10 см больше: обшивка будет двойная — снаружи и изнутри, а между обшивкой уложен утеплитель. Утеплить нужно будет и двери — двойные слишком тяжелые для такой постройки, но изнутри их можно оббить куском линолеума, дермантином и другим хорошо моющимся материалом.

О строительстве туалета своими руками (с фото-отчетом можно прочесть тут).

Комбинированный душ-туалет

Вторая по необходимости постройка на даче — душ. А если так, то зачем строить два отдельных сооружения, если их можно построить под одной крышей. Несколько чертежей дачных туалетов с душем для самостоятельной постройки опубликованы ниже.

Вариант комбинированного туалета для дачи душем (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Второй проект туалета и душа под одной крышей.

Внешний вид и чертеж туалета и душа для дачи в одном строении (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)Вид и размеры туалет+душ спереди и сбоку (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Как вы догадались, строение просто увеличивают в два раза в ширину. Если захотите, сможете создать свой проект, под свои желания и потребности. Чертеж хозблока с туалетом будет точно таким. Возможно, вам нужно будет сделать одно из помещений чуть больше. Просто предусматриваете это при планировке и изготовлении опор под постройку.

Теремок на даче своими руками — пошаговая фото постройка | Своими руками

Содержание ✓

• ✓ ТУАЛЕТ НА ДАЧУ СВОИМИ РУКАМИ В ВИДЕ ТЕРЕМА — ОПИСАНИЕ КОНСТРУКЦИИ
• ✓ САНУЭЛЬ НА ДАЧУ КАК ДЕРЕВО СВОИМИ РУКАМИ — ШАГ ФОТО
• СВОИ РУКИ ✓ ВИДЕО (опция)

ТЕПЕРЬ ПРЕДСТАВЛЯТЬ ГОРОДСКУЮ СЕМЬЮ БЕЗ ДАЧИ В ПРИГОРОДНОМ ТРУДНО, А ЛУЧШЕ СЛОЖНО — ЗЕМЛЯ БЕЗ МЕБЕЛЬНОГО ТУАЛЕТА . КОНЕЧНО, КАЖДЫЙ МОЖЕТ КУПИТЬ И ОБОРУДОВАТЬ САНУЭЛЬ ПО ПОСЛЕДНИМ СЛОВАМ ТЕХНИКИ, И ТОГДА ВЫ ВСТРОИТЕ ЕЕ В СЕБЯ ПОЛНОСТЬЮ ВОЗМОЖНО.

Потребовалось; 4 листа металлопрофиля высотой 2,5 м, доски толщиной 4 см, канализационная труба, линолеум, ламинат, деревянные уголки, поликарбонат, 2 металлические петли, брус сечением 10×10 см, рейки, брусок с сечение 5×5 см, сиденье, унитаз, блок-хаус, деревянный 16×4 см.

ВСЕ НЕОБХОДИМОЕ ДЛЯ ЭТОЙ СТАТЬИ ЗДЕСЬ >>>

ТУАЛЕТ НА ДАЧУ СВОИМИ РУКАМИ В ВИДЕ ТЕРЕМА — ОПИСАНИЕ КОНСТРУКЦИИ

1. Выкопал яму размером 1×1,3 м и глубиной 2 м. Выложил стены внутри него шифером, чтобы земля не осыпалась, а также залил вокруг него фундамент (фото 1).

2. На него уложили рубероид, затем четыре бруса 10 х 10 см, скрепив их саморезами. Затем сделал каркас будущей ванной из бруса сечением 5×5 см (фото 2). Из досок высотой 4 см сделал сиденье и пол (фото 3)

3. Зашил наружные стены санузла с домиком (фото 4)

4. Для крыши установил вертикальные балки высотой 2,5 м и сделал обрешетку (фото 5). Я закрыл его металлическим профилем (фото 6). Украсил конструкцию двумя декоративными резными досками по 2,5 м.

5. Каркас для двери собрал из бруса сечением 5×5 и обшил его блок домиком. С лицевой стороны украшен по периметру деревянными уголками 4×4 см.

6. Окна под крышу из поликарбоната и обшиты деревянными уголками (фото 7) Внутри помещение обшито ламинатом, стыки закрыты деревянными уголками.

7. Кондуктором пропилить отверстие под крышку унитаза. Само сиденье и пол унитаза застелили линолеумом (фото 8).

8. Бумагодержатель из веточек (фото 9) Выдвижной для ямы — из канализационной трубы (фото 10)

9. Перед дверью башни выложили тротуарную плитку и поставили плетеный забор.

Смотрите также: Капитальный туалет на даче своими руками — как мы строили (фото+чертежи)

САНУЭЛ НА ДАЧЕ КАК ДЕРЕВО СВОИМИ РУКАМИ — ШАГ ФОТО

Ссылка по теме: Душ и туалет своими руками — модный дом

ДОМОВОЙ ТУАЛЕТ СВОИМИ РУКАМИ — ВИДЕО (вариант)

Дачный туалет своими руками

Посмотреть это видео на YouTube

© Автор: Алексей Потемкин, г. Щелково , Московская область. Фото автора

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

• Обустройство отмостки своими руками — фото
• Строительство кирпичных домов — о материале и технологии от А до Я
• Как правильно утеплить чердак (потолок)
• Цокольный этаж своими руками — обустройство, схемы, строительство
• Перекрытия дома — виды, конструкции, правильный монтаж и установка
• Гостевой дом своими руками — проект
• Как отреставрировать старый бревенчатый дом?
• СНиПы и нормы: расстояние длины и высоты зданий, прокладка инженерных сетей
• Легкая душевая кабина из дерева своими руками
• Ящик декоративный для крыльца своими руками

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

схем и проектов лучших самоделок

Вы не решаетесь построить на даче полноценный санузел, но решили ограничиться удобствами во дворе? Согласитесь, было бы здорово, если бы этим сооружением было удобно пользоваться и оно достойно выглядело, а не только во время посещения не капало на голову? Но на пути к реализации задуманного требуется чертеж, а вы не знаете, как правильно его оформить?

Мы расскажем, как из обычного деревенского туалета сделать удобную уборную. Для этого стоит строить не «на глаз», а по заранее разработанному проекту. В статье мы отобрали самые простые решения, снабдив их подробными схемами и чертежами. Также мы рассмотрели популярные разновидности шкафов-купе для дачи, их особенности и виды используемых для строительства материалов.

На самом деле не обязательно делать чертеж дачного туалета самостоятельно, можно воспользоваться готовыми решениями, приведенными в нашей статье. Определитесь с ключевыми особенностями уборной, такими как используемые материалы и наличие выгребной ямы, а затем выберите понравившуюся модель туалета. В помощь начинающему дизайнеру мы дали подробное видео по созданию чертежа.

Содержание статьи:

• Особенности черчения
• Выбор подходящего типа проекта
  • №1 — классический дачный туалет с выгребной ямой
  • №2 — дамский туалет или туалет без отверстия
  • №3 — туалет с компостной ямой
• Тонкости выбора строительных материалов
  • Вариант №1 — простой и надежный деревянный туалет
  • Вариант №2 — капитальная конструкция из кирпича
  • Вариант №3 — металлический туалет
• Готовые чертежи и схемы деревянного туалета
  • №1 — схема «шалаша» с размерами и описанием
  • №2 — чертеж «скворечника» с вырезанным столом
• Проектирование кирпичного туалета с чертежами
• Выводы и полезное видео по теме

Особенности чертежа

Дачный туалет — это не такая простая конструкция, как склонны думать многие начинающие строители. Есть ряд особенностей, которые важно учитывать при разработке проекта и построении чертежей.

По санитарным нормам дачный туалет не следует размещать ближе 12 метров от жилого дома и 8 метров от колодца или колодца

Правила устройства туалета:

1. Габаритные размеры . Учитывайте размеры интерьера туалета. Минимально допустимая площадь – 1 х 1 м. Если сэкономить и сделать кабину меньше, пользоваться ею будет неудобно. Также особое внимание следует уделить выбору.
2. Высота . Также есть ограничение по высоте. Нежелательно строить туалет высотой менее 2 м. Войдя в него, согнувшись, очень скоро устал.
3. Скат крыши . При устройстве односкатной крыши задняя стенка проектируется несколько ниже передней. Делается это для формирования уклона крыши и стока дождевой воды для сооружения.
4. Освещение . Если вы не планируете проводить электрическое освещение, позаботьтесь о том, чтобы дневной свет попадал в ваш туалет даже при закрытой двери. Если не хотите возиться с окнами, вырежьте хотя бы небольшое отверстие в верхней части двери.
5. Вентиляция . Дачный туалет — плохо проветриваемое сооружение. Чтобы это исправить, по задней стенке пускают вентиляционную трубу.
6. Тень . Чтобы в дачном туалете летом не было душно, размещайте его в тенистом месте.
7. Местоположение участка . Еще один совет по выбору места строительства: избегайте близости септика или выгребной ямы к источникам водозабора, колодцам и скважинам. Это сделано из санитарных соображений.

Если учесть все эти рекомендации, проектировать дачный туалет самостоятельно будет намного проще.

Фотогалерея

Фото

По типу удаления отходов раздельные туалеты делятся на накопительные и выносные. Накопительные варианты предусматривают сброс отходов в выгребную яму, септик или накопительный бак

Туалеты с выгребной ямой устраивают вдали от домов, источников воды и границ соседних участков

Выносные биотуалеты — сантехнические устройства с небольшой вместимостью не требуют канализационного устройства. Отходы накапливаются и компостируются в небольшой емкости, расположенной непосредственно в сантехнике, которая нуждается в регулярном опорожнении. Павильон биотуалета может располагаться в любом удобном месте

Постройку, совмещающую туалет и душевую кабину, целесообразно подключить к одному накопительному баку. В этом случае требуется регулярная откачка стоков по мере накопления резервуара.

Герметичная накопительная емкость, стоки из которой регулярно откачиваются, должна располагаться в 5 м от корпуса. Этот метод сбора отходов не угрожает окружающей среде и грунтовым водам.

Разумнее построить туалет на даче, посещаемый периодически только в летнее время, над выгребной ямой без откачки. Такие ямы закапывают по мере заполнения, а сверху сажают деревья. Построенный над ним дом просто переносится на новое место

Объем выгребной ямы, а также объем накопительной емкости выбирают в соответствии с количеством проживающих и интенсивностью посещения

Если туалет с на загородном участке устраивают загон или яму, предполагающую откачку, то кроме удаления от дома и источников воды необходимо учитывать возможность доступа для ассенизационной техники

Туалет в деревне

Выгребная яма сооружение

Домик для выносного биотуалета

Душевой санузел с общей емкостью

Установка накопительной емкости для дачной канализации Бетонный накопительный бак

Выбор подходящего типа проекта

Для оформления чертежа необходимо определиться с типом туалета. Это может быть туалет с выгребной ямой или без нее. Кроме того, выгребную яму можно использовать с пользой для хозяйства и компостировать.

Постройка с герметичной емкостью вместо выгребной ямы будет уместна в местности, где грунтовые воды залегают слишком близко к поверхности земли.

№1 – классический дачный туалет с выгребной ямой

Самая распространенная и привычная конструкция простого туалета для дачи – модель с . Принцип такой конструкции элементарный: все отходы попадают в глубокую яму, которая находится прямо под туалетной кабинкой.

Если выгребная яма переполнена, вызывают мусорщика, который откачивает все нечистоты, и туалетом можно пользоваться дальше.

Эта схема дачного туалета проверена временем. Основное его преимущество в том, что яму не нужно обслуживать в течение довольно длительного времени. Если туалет используется только в летний сезон, то с необходимостью вызова мусорщика вообще не приходится сталкиваться

Поскольку душ на даче так же необходим, как и уборная, некоторые пытаются совместить эти два проекта в один .

Если в одной части участка построить летний душ, а в другой туалетный домик, то придется изрядно потрудиться лопатой, т.к. канализационная яма нужна в обоих случаях.

Комбинируя удобства, можно значительно сократить трудозатраты на земляные работы и количество необходимых материалов.

№2 — пудр-туалет или туалет без отверстия

Простой способ сделать чертеж туалета для дачи — спроектировать его по принципу пудр-туалета.

Этот тип унитаза не предполагает наличия выгребной ямы, все отходы попадают в бачок прямо под сиденье унитаза. Это может быть пластиковая или металлическая емкость или ведро.

Поскольку главная беда таких туалетов – неприятный запах, нечистоты обсыпаются (припудриваются) адсорбирующими веществами, предохраняющими унитаз от появления специфического «янтаря».

В туалетах такого типа всегда есть две емкости: для сбора отходов и для хранения порошка. Резервуары необходимо регулярно чистить.

В качестве адсорбента применяют древесную золу, торф, опилки, песок. По большому счету, пудреница с торфом – это самодельная вариация готовых биотуалетов промышленного производства, в которых в качестве наполнителя используется тот же торф.

№3 — туалет с компостной ямой

Еще один вариант, идеальный для дачи, — туалет, производящий компост. Как известно, компост – отличное органическое удобрение для растений.

Натуральное удобрение никогда не будет лишним, а специальная технология позволяет производить его в ускоренном темпе практически из ничего.

Чтобы компост насыщался кислородом, его необходимо регулярно рыхлить. Для этого предусмотрен специальный рычаг для ручного смешивания.

Туалет оборудован компостной ямой. Лучше, если их будет два, так можно будет использовать каждый из них по очереди, пока компост созревает.

Ямы устроены таким образом, чтобы можно было легко извлечь готовое удобрение. Такой дополнительный функционал понравится тем, кто беспокоится об экологии.

Тонкости выбора строительных материалов

Когда принято решение о типе конструкции туалета, необходимо выбрать материал, который будет использован при строительстве. Выбор строительного материала важен еще на этапе разработки чертежа.

Наиболее часто используемые:

• дерево;
• кирпич;
• металл.

Это привычные для дачника материалы, с которыми умеют обращаться практически все.

Фотогалерея

Фото

Наиболее распространенный вариант строительства туалетного домика на даче предполагает использование каркасной технологии

Каркас сооружается из бруса или металла, стены постройки могут быть сплошными или с вентиляцией зазоры в верхней части

Чаще всего дачи дачных туалетов, построенных из бруса, обшивают обрезной доской, вагонкой или блок-хаусом

Быстро справиться с отделкой каркаса позволяет использование профнастила, который хорошо сочетается с обоими деревянный и металлический каркас

Отделка каркасной конструкции сотовым поликарбонатом и пластиковым шифером выглядит интересно и прекрасно работает

Бревенчатый дом выглядит великолепно, но его строительство потребует больших затрат по сравнению с каркасной конструкцией. Такой туалет не нужно утеплять для использования зимой

Кирпичные туалеты требуют массивного фундамента. Их не возводят над выгребными ямами из-за их внушительного веса

Гораздо быстрее, чем из кирпича, возводится туалет из пеноблоков. Этот тип, как и кирпичный, требует устройства фундамента, предполагает устройство биотуалета или отведение стоков в накопитель

Каркасная технология в строительстве туалета

Частично проницаемые стены

Обшивка туалета подкладка

Популярная облицовка

Формовка стен из пластикового шифера

Туалет на дачном участке из бревна

Уборная из кирпича

Применение пенобетонных блоков

Вариант №1 — простой и надежный деревянный туалет

Когда придет время к дачному строительству, в первую очередь, представлены различные постройки из дерева.

Доски и брус из недорогих, но достаточно прочных и долговечных хвойных пород легко достать, а для работы не требуется сложного оборудования. В крайнем случае можно работать с деревом даже без применения электроинструмента.

В зависимости от того, как вы спроектируете туалет, по одному чертежу можно построить совершенно разные уборные. Один из вариантов – декор стен блок-хаусом или вагонкой

Если вы хотите сделать туалет не только практичным и функциональным, но и полноценным декоративным элементом в своем загородном доме, попробуйте построить его из сруба. Повозиться придется гораздо дольше, но результат того стоит.

Дачный туалет — не самая благоприятная среда. Дерево может сгнить и разрушиться, если его не обработать специальными средствами. Антисептическая пропитка – обязательное условие строительства санузла из бруса.

Строительство туалетного домика по каркасной технологии включает ряд традиционных этапов:

Фотогалерея

Фото

Этап 1: Установка каркаса на пенобетонные опоры

Этап 2: Вырубка ямы над выгребной ямой

3 этап: Обшивка

4 этап: Кровля

Вариант №2 — капитальное строительство из кирпича

Преимущества кирпичных построек перед деревянными всем известны из сказки о трех поросятах.

Помимо долговечности, кирпичный туалет обладает низкой теплопроводностью, что немаловажно, если вы выезжаете на дачу в холодное время года. Кирпичный дачный туалет выглядит как дом с односкатной или двускатной крышей. Окна можно проектировать.

Не обязательно использовать обычный кирпич. Прекрасной альтернативой станут более современные блочные материалы, такие как пенобетон, шлакоблок, газобетон

В проект такого туалета входит не только чертеж надземной части туалета, но и фундамента. В этом случае без фундамента не обойтись, так как собственный вес кирпичного здания довольно большой.

Без поддержки грунт скоро уплотнится и просядет, что приведет к появлению трещин в стенах туалета.

Вариант №3 — металлический унитаз

Металл — материал с высоким коэффициентом теплопроводности. В чулане из металлических листов летом будет невыносимо жарко, а зимой очень холодно.

Без применения теплоизоляционных материалов железный туалет на даче может быть только временным проектом — до строительства основной уборной.

Чаще всего используются листы профнастила, нашитые на каркас из металлического профиля. В данном варианте используется профилированный металлический лист. Металлокаркасная поликарбонатная крыша

Трудно добиться герметичности стыков такого тонкого и гибкого материала. В углах будут щели, через которые в дом будет дуть ветер, что тоже не добавляет уюта.

Если применить современные технологии и использовать в качестве стеновых материалов сэндвич-панели, можно получить вполне комфортную уборную. В качестве утеплителя монтируется пенопласт или минеральная вата.

Также рекомендуем изучить наш материал о том, как построить своими руками.

Готовые чертежи и схемы деревянного туалета

Когда вы определились с материалом надземной части туалетного домика, необходимо разработать чертежи, чтобы узнать, сколько материала потребуется. Важно детализировать весь элемент, чтобы не упустить ничего важного. Чтобы не изобретать велосипед, можно найти готовый чертеж.

Чаще всего используют такие модели домиков для уборной:

• хижина;
• теремок;
• скворечник.

Схема строительства деревянного туалета на даче выбирается исходя из практических соображений.

№1 — схема «шалаша» с размерами и описанием

Дачный туалет-шалаш представляет собой компактный и экономичный проект. Все элементы конструкции имеют простую геометрическую форму, что ускоряет процесс построения и упрощает построение чертежа.

Здания могут различаться по размерам, используемым материалам, сложности конструкции и конструктивным решениям, но общий принцип проектирования остается неизменным.

Начните с фасада и задней стены туалета. Делают каркас в форме треугольника с несколькими ребрами жесткости по высоте. Длина поперечной балки 150 см, ширина вертикальных стоек 15 см, шаг между промежуточными стойками 30-40 см.

Высота угловых стоек 177 см, промежуточных — 287 см. Наклонные элементы на этом чертеже выбраны длиной 312 см.

Слева задняя стенка, справа передняя, ​​с проемом для двери. В углах те же элементы изображены в пространственной форме.

Чертеж передней стены отличается тем, что стойки расположены на большем расстоянии друг от друга. Это связано с необходимостью установки входной двери.

Расстояние между стойками зависит от конструкции двери. Обычно подходит проем шириной 70 см. В верхней части проема на высоте 2 м 15 см устанавливается потолок.

Остальные геометрические размеры самой рамы совпадают с размерами на чертеже задней стенки.

Чертеж каркаса дачного туалета типа «шалаш». Достаточно прочную прочную конструкцию можно соорудить из прямоугольного бруса или из обрезной доски достаточной толщины

Стены соединены продольными брусьями, каждый длиной 122 см. Еще одна балка длиной 150 см помещается посередине. Проект основной несущей конструкции готов.

Приступаем к устройству пьедестала. Его высота выбирается в соответствии с пожеланиями дачника. Средний размер, подходящий в большинстве случаев, составляет 50 см.

Установить 2 полуметровые вертикальные стойки на уровне вертикальных промежуточных стоек задней стены. Соедините вертикальные элементы поперечинами. Их размер также составляет 50 см.

Вот такой аккуратненький домик-туалет, если придерживаться этого проекта. Над дверью имеется вентиляционное отверстие

Эти размеры подходят для туалета среднего размера. Стоит отметить, что полезная высота салона составляет 2,15 м. В этом случае общая высота здания составит 3,5 м.

Это связано с тем, что скаты крыши соединены под очень острым углом. На высоте 2,15 м потолок зашит, поэтому в туалете будет теплее и уютнее. Подробнее о процессе строительства такого туалета читайте . .

№2 — чертеж «скворечника» с разрезным столом

Более сложная архитектурная форма – дачный скворечник-туалет. Такой вариант наиболее распространен. На чертежах видно, что боковые стенки имеют форму прямоугольных трапеций, а задняя и передняя части – прямоугольники.

В отличие от «шалаша» такая уборная намного уютнее и просторнее. Материала потребуется больше, чем для предыдущего варианта

Чтобы дерево не промокло и не испортилось от постоянного контакта с землей, унитаз рекомендуется сделать немного приподнятым.

Набор специальных полозьев для основания высотой 12-15 см. На чертеже видно, что задняя стенка короче передней. Сзади высота уборной 2,08 м, спереди 2,78 м.

В качестве кровли автор предлагает сделать сплошной настил из листа ОСП, на который в дальнейшем будет уложена мягкая черепица

Таким образом, при длине здания 1,72 м уклон кровли будет около 22 градусов. Ширина «скворечника», построенного по этому чертежу, составит 1,45 м.

Проектное решение с утеплением:

Чертеж также учитывает возможность дополнительного утепления кровли пенопластом. В этом случае проектируют еще один ярус стропил на 20 см ниже основного

Каждая стена проектируется и изготавливается отдельно, после чего они соединяются между собой в пространственную модель туалета. Каждая из стен подробно изображается на отдельных листах чертежа.

Очень важный нюанс — план разделочной доски. Это дополнение значительно упрощает конструкцию.

На чертеже фасада проект входной двери в двух вариантах: при отделке туалета сайдингом или блок-хаусом

Особое внимание на размеры отдельных элементов:

Часть досок обрезается с припуском 50 мм, часть с припуском 100 мм. Скос 15 градусов, кромочная доска подогнана уже по месту

Противоположная стена без окна:

Левая стена выполнена аналогично правой, но на ней нет окна, поэтому рисунок становится еще проще и понятнее

Помимо стен, нужно позаботиться о потолке. В этом случае используется только один этаж – внизу унитаза. На чертеже показан каркас этого элемента и разделочные доски стола.

Кроме того, есть план раскроя стандартного листа OSB, которым можно зашить пол.

Обработанные антисептиком собираются с помощью гвоздей или шпилек. В последнем случае необходимо предварительно просверлить отверстия под крепеж

Необходимо учитывать утепление:

Нижний этаж также утеплен листами пенопласта. Автор проекта предлагает уложить 2 слоя пенополистирола толщиной 50 см, а затем зашить слой утеплителя листом OSB

Чертеж стропильной системы:

Конструкция деревянного туалета подразумевает определенный процент неточности в размерах. Чтобы добиться точного соединения стропил с опорными балками, вырезы в них делают уже по месту

Таблица материалов помогает составить смету.

В таблице материалов есть даже такие мелочи, как дверные петли или заглушки. Из него видно, что для остекления необходимо приобрести оконный блок 600х600 мм

Таблица материалов демонстрирует, что дачный туалет по проекту будет отделан сайдингом снаружи. Кровля на усмотрение заказчика. Часто используется шифер или профнастил, а также рубероид или черепица.

Проектирование туалета из кирпича с чертежами

Фундаментом для туалета из кирпича может быть заглубленный в землю железобетонный бордюр, или бетонные блоки, расположенные по углам конструкции.

Стандартная маленькая хижина с площадью стен 8 квадратов потребует для постройки около 300 кирпичей. Расчет приблизительный и сильно утрированный, но для общего понимания процесса этой информации достаточно.

Последовательность действий при кладке тычкового и ложкового рядов кирпичной кладки. Стены туалета должны быть прочными, ведь конструкция будет эксплуатироваться не один год

Для такого объема кладки необходимо рассчитать около 60 кг цемента для приготовления раствора. Размеры дачного туалета из кирпича можно взять с чертежа туалета-скворечника.

Если деревянные стены делаются отдельно, то дача из кирпича выкладывается порядком по всему периметру.

Цементному раствору требуется время, чтобы набрать силу. Если выкладывать сразу все ряды кладки, на нижние будет приходиться большая нагрузка, под действием которой незастывший раствор просто выдавится из всех швов.

Чтобы этого не произошло, кладку ведут в несколько этапов. Оптимально — 4-5 рядов в день. Строительство затянется, но результат будет намного лучше.

Проемы необходимо отобразить на чертеже заранее, чтобы в процессе кладки не отвлекаться на лишние расчеты и примерки и фронтон.
