Как сделать мангал с крышей и печкой под казан своими руками

Какой частный дом без кованого мангала с крышей? Это обязательный атрибут хозяйства, возле которого летом и весной собирается семья ради вкусного шашлыка. И покупать его совсем не обязательно – можно сделать самостоятельно, пользуясь этими инструкциями!

Содержание

Особенности и преимущества

Начать стоит с того, почему мангал с крышкой лучше кирпичного – компактность. Не нужно строить огромную станцию посреди двора. Небольшой мобильный мангал с крышей и печкой почти не занимает места и стоит меньше!

Стоит учесть, что мангал под навесом и с крышкой – разные вещи. Первый имеет стационарную конструкцию, его невозможно перенести. Второй же, в случае необходимости, может быть перенесен. А если добавить колеса, то есть можно будет транспортировать вообще без усилий.

Сделать мангал с крышей из металла сможет каждый, кто умеет работать со сварочным аппаратом и болгаркой. Причем на это уйдет не более суток, если есть необходимый материал и инструмент.

Материалы и инструменты

Итак, чтобы сделать мангал под крышей подготовьте:

1. Профильные трубы или металлические уголки и диаметром 4 сантиметра.
2. Стальные листы для сборки навеса.
3. Емкость для мангала. Купить ее можно отдельно в магазинах, вроде «Все для барбекю» или сварить самостоятельно из стального листа.
4. Сварочный аппарат и углошлифовальная машинка.

Изготовление своими руками

Габариты

Естественно, перед изготовлением необходимо составить чертёж с указанием всех размерностей. Габариты подбирайте индивидуально – под вас, но за основу можно взять готовые проекты.

Обычная высота – 1 метр. Это устоявшийся стандарт, который подойдет для людей любого роста. Ширина емкости подбирается под шампуры. Обычно она не превышает 30 сантиметров. Если планируете готовить на барбекюшной решетке, то ее высота составляет 25 сантиметров.

Крышка возвышается над емкостью на 100 сантиметров. Ниже опускать ее не стоит, так как дым будет идти прямо в лицо.

Разработка чертежей

Итак, мангал под крышей изготавливается в соответствии с разработанным чертежом. Он необходим не только для создания плана работы, но и для расчета необходимого материала.

Для начала рассчитайте размеры емкости и крышки. Тут стоит учесть, сколько шашлыка вы обычно готовите, и какие шампуры (решетки) используете. Вот чертеж с основными размерами.

Если вас интересует мангал с жаровней и печкой под казан, можете воспользоваться этой схемой. Вне зависимости от конструкции, можно использовать обычный стальной лист.

Что касается крыши, то проще всего сделать отдельные боковушки. Для их изготовления, можно воспользоваться этим чертежом. Они подойдут для емкостей любого размера и имеют усредненный размер. Размер крыши над мангалом берется из периметра верхних граней боковушек.

Она создается также из обычного стального листа.

Инструкция по сборке

1. После составления чертежа, можно переходить к изготовлению. Для начала нарежьте все материалы в размер. Затем уже необходимо приступать к сборке.
2. Сначала необходимо выбрать тип крыши для мангала. Материал для нее должен быть огнестойким. Популярный профильный настил для этих целей лучше не использовать. Полимерное покрытие со временем начнет гореть. Лучше всего подойдет обычный стальной лист, можно из нержавейки, но не оцинковки – покрытие быстро слезет.
3. Что касается формы: двускатная и односкатная до сих пор остаются наиболее удобными. Их легко собрать, они эффективно уводят дым, а не направляют вам в лицо.
4. Сам каркас лучше изготавливать из тонкой профильной трубы. Она достаточно легкая в работе, но при этом прочная.
5. Сначала изготавливаются боковушки. Придать изгиб им можно, если простучать через газовый баллон (обязательно пустой!), постепенно придавая форму дуги. Между собой их нужно соединить вверху и внизу профилем, чтобы повысить жесткость.
6. К нижним перекладинам приваривается или прикручивается болтами нижняя полка. Ее часто используют для хранения шампуров, жидкостей для розжига или дров.
7. На высоте 1 метр от земли приваривается жаровня с печкой. Обратите внимание, чтобы она была выставлена по уровню, без завала. Кованый мангал с крышей из металла, со временем, может наклоняться, что приведет к разрыву сварочных швов.
8. В последнюю очередь необходимо приварить крышу. Если вы воспользовались вышеуказанным чертежом боковушек, то там заранее заложен угол наклона опорного профиля в 30 градусов. Этого достаточно, чтобы направлять дым вверх, а не в лицо. Достаточно просто приварить стальной лист. Навес для мангала из листа должен крепиться сплошным швом.
9. Когда все сварено, остается завершающая работа. Необходимо зачистить ржавчину со всех частей. Делать это заранее бессмысленно, так как коррозия проявится заново.
10. Сначала протрите все поверхности сухой тряпкой, чтобы не было влаги. Затем снимите любые проявления ржавчины и грязи с помощью наждачной бумаги. Можно использовать болгарку с зачистным кругом.
11. Обратите внимание, наждачка должна быть крупной (100-200 грит), чтобы остались характерные бороздки – это улучшит сцепление с краской.

Если для крыши вы использовали оцинкованный лист – его шкурить не нужно!

Для покрытия воспользуйтесь обычной мангальной акриловой краской. Она продается в банках и аэрозолях. Рекомендуется брать второй вариант, так как толстый слой и подтеки краски не нужны. Если мангальная зона изготовлена из металла с вороненым покрытием — красить ее не нужно.

Если вы собираете мангал с навесом для дачи – необходима термостойкая эмаль. Так как на дачи вы не сможете постоянно следить за сохранностью металла, лучше перестраховаться. Эмаль намного гуще, ложится толстым слоем и менее подвержена временному износу.

https://youtu.be/dlsfXVGvG4g

Готовые модели, фотогалерея

Ниже вы можете посмотреть красивые фотографии мангалов. Здесь вы можете найти интересную идеи для создания собственной зоны барбекю.

Как вам статья?

Алексей Петрович

Задать вопрос

обзор кованых и металлических, а также изготовление своими руками

Начало весны — отличное время, чтобы заменить старый мангал для дачи на новый. Хочется не просто сложенный из кирпичей мангал, а элегантный и красивый с крышей, например, из металла. Такой в наше время можно подобрать в магазине (много разнообразных вариантов) или собрать самостоятельно. Обо всем этом мы расскажем в нашей статье.

Содержание

• Какие бывают конструкции
• Рейтинг лучших моделей из магазина
  • Gratar Pro Optima Roof ★5,0
  • Koncept МС-5 ★5,0
  • МД МД-9 ★4,6
  • Gratar Pro Standart Roof ★4,3
  • Grillux Grill Area ★4,3
  • BOYSCOUT 61244 ★4,3
• Изготовление из металла своими руками
  • Требования к конструкции
  • Каркас-стойка
  • Мангал
  • Крыша
  • Усиление, украшение, покраска
• Чертежи и модели
• Видео: Мангал своими руками за 20 часа из профильной трубы

Какие бывают конструкции

Ниже представлены самые разнообразные конструкции мангалов с крышей, которые можно купить в магазине или сделать на заказ. Также умелые мастера делают такие изделия для своего удовольствия, снабжая порой излишними элементами украшения.

Такие мангалы сложно собрать самостоятельно без подготовки, поэтому для начала предлагаем вам изучить лучшие модели для дачи, представленные в магазинах города. Или заказать изготовление под ключ у профессионалов.

Рейтинг лучших моделей из магазина

Gratar Pro Optima Roof ★5,0

Профессиональный гриль-мангал, пригодный для работы при любой погоде. Большая крыша защитит и повара, и жарочную поверхность от дождя или снега.

При производстве устройства используется толстая сталь, которая вкупе с тщательно продуманной конструкцией снижает риски деформации топки под воздействием высоких температур. Для удобства повара также предусмотрены стальные боковые столы.

Смотреть на Яндекс.Маркет

Средняя оценка пользователей — 5

Технические характеристики

• Материал — сталь.
• Толщина стенок топки — 3 мм.
• Габариты мангала — 158,2х102,6х201 см

• Размеры топки — 92х39х23,3 см.
• Вес — 71 кг.

Плюсы

• Нержавеющая термоизолированная панель.
• Достаточно толстый металл.
• Презентабельный внешний вид.
• Полностью соответствует заявленному описанию.
• Можно регулировать интенсивность жара за счет выдвижного зольника.
• Дополнительные рабочие поверхности.

Минусы

• Не обнаружены.

Гриль-мангал с крышей можно заказать в интернет-магазине Гигант через Яндекс.Маркет и другие магазины.

Что нам может предложить Яндекс Маркет:

Koncept МС-5 ★5,0

Этот мангал представляет собой цельную конструкцию из стали толщиной 3 мм, обработанной методом холодного проката в гидравлическом прессе. Корпус обтекаемой формы, покрыт термостойкой краской, способной выдержать нагрев до 600ºС.

В конструкции также предусмотрены прорези, в которых можно закрепить до 12 шампуров. По бокам установлены 2 небольших столика, упрощающих работу повара. Стильное и надежное решение для дачника, желающего установить на участке стационарный мангал.

Смотреть на Яндекс.Маркет

Средняя оценка пользователей — 5

Технические характеристики

• Материал — сталь.
• Толщина стенок топки — 3 мм.
• Габариты мангала — 56х142х175 см.

• Размер топки — 71х40х17 см.
• Вес — 81 кг.

Плюсы

• Прост в использовании.
• Прочный металл.
• Нестандартный дизайн.
• Удобные отверстия под шампуры.

Минусы

• Крыша закрывает только жаровню, не защищая пользователя и дополнительные рабочие поверхности от непогоды.

Заказать мангал с крышей с доставкой можно на сайте Termoviva.ru и другие магазины.

Что нам может предложить Яндекс Маркет:

МД МД-9 ★4,6

Дачный мангал с крышей, профессиональной жаровней, удобным боковым столиком и вместительной нижней полкой. Конструкция разборная, что отдельно оценили многие пользователи.

Крыша с дымоходом обеспечивает грамотное отведение дыма в процессе жарки продуктов на мангале и повышает удобство эксплуатации устройства. В целом эргономичное устройство МД-9 представляет собой неплохое сочетания высокого качества и доступной цены.

Смотреть на Яндекс.Маркет

Доступны 2 модификации мангала — со стенками толщиной 4 мм и со стенками толщиной 3 мм и зольниками.

Средняя оценка пользователей — 4,6

Технические характеристики

• Материал — сталь.
• Толщина стенок топки — 3 мм, 4 мм.
• Габариты мангала — 43х134х219 см.

• Размер топки — 90,5х43х18 см.
• Вес — 79 кг.

Плюсы

• Функциональность.
• Можно тщательно контролировать процесс приготовления и количество жара благодаря трем зольникам и колоснику. Нижний поддув регулируется.
• Долговечность.
• Надежное покрытие из порошковой краски.

Минусы

• Крыша короткая, защищает только мангал без бокового столика.

Купить мангал с крышей в Москве можно на сайте SuperMangal.ru и другие магазины.

Что нам может предложить Яндекс Маркет:

Gratar Pro Standart Roof ★4,3

Еще один представитель линейки профессиональных мангалов. В отличие от модели Optima имеет меньшую площадь жаровни, что для некоторых пользователей будет преимуществом. Особенно, если нет необходимости готовить на большие компании.

Конструкция дополнена двумя боковыми столиками из стали, устойчивыми к воздействию непогоды и смене температур. Проверенный надежный вариант для любительского и профессионального использования.

Смотреть на Яндекс.Маркет

Средняя оценка пользователей — 4,3

Технические характеристики

• Материал — сталь.
• Толщина стенок топки — 3 мм.
• Габариты мангала — 158. 2х102,6х201 см.

• Размер топки — 92х39х14,5 см.
• Вес — 59 кг.

Плюсы

• Высококачественная сталь.
• Сборная конструкция.
• Крепкий каркас, несмотря на то, что все элементы за исключением топки сделаны из листов металла толщиной 1-1,5 мм.
• Достаточно тяжелый и устойчивый.

Минусы

• Инструкция подробная, но не всем пользователям удавалось сразу разобраться с установкой крыши.

Мангал-гриль можно заказать в интернет-магазине Гигант через Яндекс.Маркет и другие магазины.

Что нам может предложить Яндекс Маркет:

Читайте также: Разновидности навесов для мангала

Grillux Grill Area ★4,3

Надежный мангал с коваными элементами и привлекательным дизайном подойдет для установки на любом загородном участке. Установку можно условно разделить на 2 части — зона с жаровней и дополнительный столик. Большая прямоугольная крыша закрывает всю угловую конструкцию, защищая не только мангал, но и повара от дождя или снега.

В основаниях имеются дополнительные отверстия под крепления, что позволяет надежнее зафиксировать мангал, если есть необходимость. Удобное и стильное решение для обустройства дачи или загородного дома.

Смотреть на Яндекс.Маркет

Средняя оценка пользователей — 4,3

Технические характеристики

• Материал — сталь.
• Толщина стенок топки — 3 мм.

• Габариты мангала — 118.6х148,1х209,4 см.
• Вес — 67,57 кг.

Плюсы

• Разборная конструкция, удобно перевозить на обычном легковом автомобиле.
• Качественная покраска. Прочный каркас с изящным декором.
• Тщательная упаковка, пользователи отмечали, что мангал доставляли практически без повреждений.
• Идеальное конструктивное исполнение — даже при большом количестве винтовых соединений все места креплений совпали, нигде не было перекосов.

Минусы

• Большая часть пользователей не обнаружили.

Заказать устройство можно на сайте plover.ru через Яндекс.Маркет и другие магазины.

Что нам может предложить Яндекс Маркет:

BOYSCOUT 61244 ★4,3

Легкая, но устойчивая конструкция с небольшими элементами декора подойдет для дачи или загородного дома. Разборный мангал легко транспортировать. Установка в собранном состоянии также имеет небольшие колеса, с помощью которых ее легко перевозить с места на место.

Перед жаровней располагается небольшой столик, который можно использовать как дополнительную рабочую поверхность. В комплект входит подставка для казана.

Мнение эксперта

Валерий Гармаш

Шеф повар ресторана «Grill House», гриллер

Эта модель мангала с крышей занимает не слишком много места на участке и привлекает пользователей своей функциональностью.

Смотреть на Яндекс.Маркет

Средняя оценка пользователей — 4,3

Технические характеристики

• Материал — сталь.
• Толщина стенок топки — 2 мм.

• Габариты мангала — 61х105х200 см.
• Вес — 45 кг.

Плюсы

• Подставка для казана позволяет существенно расширить функционал мангала с крышей.
• Конструкцию удобно перемещать по участку благодаря колесам.
• Компактная конструкция.
• Разборный мангал легко транспортировать и хранить.

Минусы

• Крыша не закрывает повара, только жаровню и столик.

Купить мангал со скидкой можно на сайте onlinetrade.ru.

Что нам может предложить Яндекс Маркет:

Изготовление из металла своими руками

Мы приводим достаточно простую инструкцию для сборки своими руками. Но это не та простота, когда вы можете взять первый раз в руки сварочный аппарат и сделать такой мангал с крышей легко и просто. Без солидного опыта сварочных работ и работ с металлом лучше не браться.

Требования к конструкции

При изготовлении конструкции были учтены следующие требования:

• Мангал должен стоять на таком уровне, чтобы занимающемуся приготовлением еды не приходилось сильно сгибаться.
• Обязательно нужна труба для топки, подкидывания дров.
• Конструкция должна быть достаточного размера, чтобы хватало места под решётку, можно было при необходимости пожарить за один раз большое количество шашлыка.

• Если часто готовится плов, дополнительно понадобится топка под казан.
• Столешницы — нужно несколько и большие для удобства манипуляций, например, при одновременном приготовлении шашлыка и плова.
• Пригодится и место под дрова, которые будут находиться под самим мангалом.

За основу будущего мангала выбрана следующая модель, удовлетворяющая большинству описанных выше потребностей:

Это идеальный вариант для дачи (загородного дома). Далее, следует приступить к изготовлению. Закупить все материалы, доставить и разложить их сразу на месте сборки.

Оптимальная высота конструкции определяется по собственному росту.

Каркас-стойка

Для основной стойки мангала используется профиль размером 2,5×5 метра. Высота — 2 метра 10 сантиметров.

Изготовим саму столешницу из уголка 4×4. Это подставка, на которой держится сам мангал.

Предварительно надо выверить все размеры: какой толщины будет труба, примерить решётку.

Сварка производится на ровной поверхности. Важно выдержать 90-градусный угол, проварить со всех сторон (в процессе перевернуть и продолжить работу с обратной части).

Общую длину можно выбрать около 115 см, ширину — 40 см.

Проверяем, правильно ли подобраны размеры, при дальнейшей сборке.

В итоге получается следующий каркас, от которой нужно отбить шлак.

Его необходимо проварить по кругу для более жёсткой конструкции.

Теперь надо изготовить столики. Размеры — 50×50. Они прикрепляются к основе по обеим сторонам. Довольно-таки большие, чтобы было удобно на них насаживать мясо, ставить казан с пловом и делать другие приготовления.

Столешницы так же выдерживаются под углом 90 градусов. Делаются они из уголка 2,5×2,5. Крепить их можно по-разному, но лучше не делать никаких укосин, потому что держаться будет хлипко.

Дальше из профильной трубы 2,5×2,5 сделать элементы конструкции, на которые будет опираться крыша. Возможно сделать небольшой уклон: сверху она будет чуть выше, а снизу — наоборот.

Аккуратно перевернем, приварим все элементы. Используется та же самая профильная труба.

Совет: вдвоём делать гораздо удобнее, чем одному.

Снизу приварим две полосы для дровника.

Подставка, на которой будет базироваться мангал, столешницы, закончена.

Мангал

Перейдем к строительству мангала. Мангал будет высотой 16 см, труба — 41 см. Толщина железного листа — 3 миллиметра.

Вырезаем из листа железа основание (дно).

Поставим, проверим, как подходит к стойке. При необходимости уменьшите размер. Стойка временно может служить удобным верстаком.

Сделаем разметку боковых стенок. Гораздо удобнее резать толстый металл болгаркой с тонкими дисками. Советуем взять миллиметровые, так как они гораздо быстрее пилят.

Чтобы разметить вторую сторону, достаточно наложить первую на лист и прочертить по контуру маркером, как по шаблону.

Сопоставим всё и посмотрим, подходит ли по размерам.

Вырезаем стенку топки.

Подготовим оставшиеся элементы.

Вторую стенку сделаем чуть выше и закруглим её углы, чтобы не были острыми и ветер не задувал. Так жар сохранится дольше.

Проварим основной мангал. Лучше не делать это цельным швом, ведь никто не собирается наполнять его водой и следить, чтобы он не протекал. Лучше выполнить точечными швами, полосками.

Приварим следующий элемент — для топки.

От середины казана до основания отмерим определённое расстояние во всех направлениях, вырежем под углы четыре треугольника, положим их в промежутки, приварим.

В середину вставляется перегородка, чтобы не приходилось топить весь мангал.

Сделаем дверцу в топке. Когда готовится плов, через неё подкидываются дрова. Заполируем. Из ленты 2,5×2,5 сделаем бортики дверцы. Приделаем обыкновенные петли.

Затем сделаем ручку.

Изготовим трубу. Обведем её контур на куске металла. Выпилим заслонку, обточим на станке. Просверлим насквозь с одного края, вставим обычную проволоку. Вставим кругляшок-заслонку.

Получится открывающаяся крышка. Сделаем дырку в мангале болгаркой, выдавим молотком и приварим трубу.

Выпилим и обточим промежутки, в которые вставляются шампуры.

Готовый мангал выглядит так:

Крыша

По желанию у крыши можно срезать углы.

В центре каркаса вверху изготовим перегородку высотой 15 см.

Просверлим в крыше дырки, предварительно выверив центр, и часто большими заклёпками приделаем.

Приварим столешницы. Если их задрало чуть-чуть вверх, дать сварке остыть и слегка подогнуть вниз до хорошего 90-градусного угла.

Усиление, украшение, покраска

Сделаем дополнительные крепления (небольшие, не сильно заметные) из уголков 25×25, чтобы усилить конструкцию снизу.

Выполним из 2,5-сантиметровой железной ленты восьмёрки, декоративные элементы. На это уходит много ленты: порядка 18 метров.

После приварки следует покраска всей конструкции. Внутри красить необязательно, потому что краска всё равно обгорит от высокой температуры.

Изготовим столешницы, зашкурим все поверхности (торцы, углы тоже), прокрасим, закрепим снизу через заранее просверленные дырки саморезами.

Осталось сделать небольшой аксессуар — лопатку (совочек) для вытаскивания золы.

На строительство такого мангала с крышей уходит примерно 4 дня.

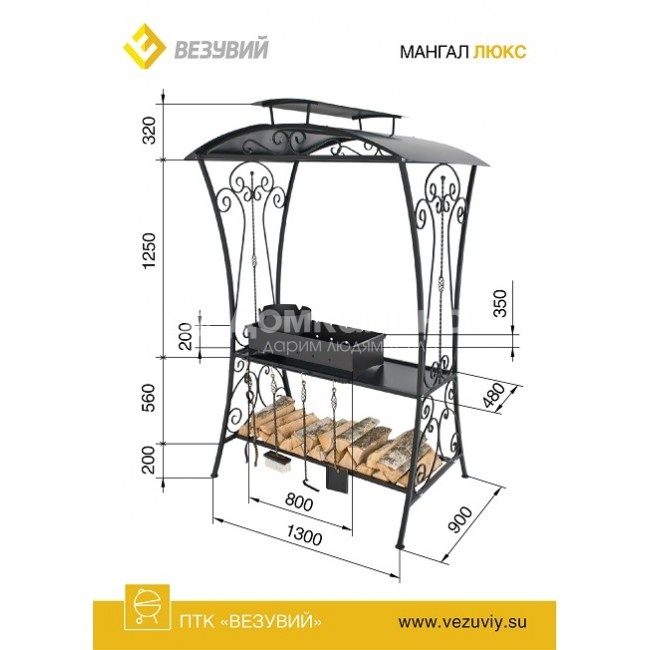

Чертежи и модели

Все чертежи мангалов

Видео: Мангал своими руками за 20 часа из профильной трубы

Гарнизон Стражей | Elden Ring Wiki

Гарнизон стражей — это локация в Elden Ring. Гарнизон Стражей находится на Вершинах Гигантов, на возвышенностях, соединяющих северо-восточное замерзшее озеро с Кузницей Гигантов.

Карта гарнизона Стражей

Пройдя замерзшее северо-восточное озеро, найдите Грейс на Уайтридж-роуд и следуйте по пути на юг. Карта Элден Ринг здесь.

Все NPC и торговцы в гарнизоне Стражей

• В этом месте не найдено ни одного NPC или торговца.

Все предметы в гарнизоне стражей Элден Ринг

Предметы сбора и фермы

• Огненный цветок
• Тлеющая бабочка
• Золотая руна (10)

Материалы для улучшения

• 1x Кузнечный камень (7)

Снаряжение и магия

• Одноглазый щит

Уникальный, пепел и ключи

• Молитвенник великана
• Ключ от каменного меча

Существа, враги и боссы Гарнизона Хранителей Элденского кольца

Обычные существа и враги

• Огненный монах
• Страж огня
• Крыса
• Гнилой Бродяга
• Прелат Огня

Полевые боссы и боссы

• Главный страж Арганти

Прохождение Гарнизона Стражей

От Участка Благодати Дороги Белого Хребта вы можете пройти к Гарнизону, пробираясь через деревянные баррикады. Вы можете игнорировать большинство врагов здесь, так как они не агро, если не очень близко. Однако есть Огненный монах, охраняющий главную лестницу в гарнизон. Вы можете пробежать мимо него и сразиться с ним с лестницы, где у вас есть возвышенность. Внутри форта выйдите на балкон и убейте Гнилого Бродягу справа. Проверьте за ящиками на противоположной стороне труп с золотой руной (10). Вернитесь внутрь и убейте Гнилого Бродягу рядом с лагерем, а затем вступите в бой со Стражем Пламени. Эти стражи не слишком сложны, и они очень восприимчивы к колдовским заклинаниям.

Поднимитесь по ступенькам впереди и осмотрите труп у жаровни, чтобы найти 6x Тлеющая бабочка. В этой области также есть пара Крыс. Спрыгните с уступа напротив трупа с жаровней и поднимитесь по лестнице позади вас, чтобы добраться до верхнего этажа. Следуйте по деревянной дорожке и поднимитесь по ступеням в конце, чтобы найти еще одного Стража пламени. В самом конце этой дорожки есть еще один. Осмотрите труп в конце, чтобы найти кузнечный камень (7). Немного вернитесь назад и найдите сломанную часть стен гарнизона, через которую вы сможете перепрыгнуть на деревянную платформу снаружи. Следуйте по этой платформе вокруг башни, чтобы добраться до верхнего этажа гарнизона, где вас будет ждать главный страж Арганти. В башне слева от входа на эту платформу есть пара Бродяг. Разберитесь с ними, прежде чем сражаться с боссом, или найдите способ полностью их избежать.

Арганти — очень сложный противник, использующий несколько очень продвинутых огненных заклинаний. Самый опасный из них — огненный взрыв, который он использует, когда игроки подходят слишком близко, нанося огромный урон с близкого расстояния. У него также есть длинное заклинание огнемета, которое хорошо отслеживается, но его можно обойти. Наконец, когда он погрузит руки в землю, держитесь подальше от непосредственной близости, так как снизу вырвутся столбы пламени. Рассмотрите возможность использования огнезащитного снаряжения и расходных материалов, когда сражаетесь с этим противником, а также мощных духовных призывов, чтобы отвлечь его. После поражения из него выпадет Одноглазый щит.

После победы над Арганти пройдите внутрь башни, из которой он вышел, на юго-западе и поднимитесь по лестнице. Наверху находится сундук с Молитвенником Гиганта.

Галерея и примечания Гарнизона Хранителей Элденского Кольца

[другие изображения здесь]

Модуль кровельного стоячего фальца — инструменты для рисования

• Главная
• /
• База знаний
• /
• Видеоролики по кровле
• /
• Версия 12
• /
• Модуль кровельного стоячего фальца – Инструменты рисования…

В этом видео показан экран снятия модулей стоячего фальца в v12.

Инструменты для рисования модуля стоячего фальца

При использовании модуля стоячего фальца для печати списка вырезов для панелей стоячего фальца необходимо помнить о нескольких особенностях.

Вам нужно будет поднять каждую из этих фигур, поэтому, если вы строите для разных участков склона, вам нужно убедиться, что это отдельные области.

Это можно сделать, начав с хребта, пройтись по нему и снять мерки. Как только вы это сделаете, вы можете нажать Enter. Вы собираетесь нарисовать каждую область склона как отдельную форму.

Важно, чтобы модуль стоячего шва начинался с одного и того же места. Когда мы опускаем наши панели со стоячим фальцем и начинаем компоновку, мы хотим начать с того же места. Таким образом, на гребне эти панели будут совпадать.

В этом случае, если мы должны были пойти и нарисовать панель стоячего фальца, мы начали с верхнего левого угла. Если бы мы рисовали эту панель и начинали с верхнего правого угла, панели не совпадали бы.

Пока мы проходим и рисуем хай-лоу, вы увидите, что черные линии на хребте не будут совпадать так хорошо, как нам хотелось бы.

По сравнению с этой областью здесь, где мы начали в том же месте.

Если мы увеличим масштаб, то увидим, о чем мы говорим. Вы заметите, что эти панели не обязательно идеально выровнены, как панели с другой стороны. Это связано с тем, как они были нарисованы. Мы не начинали эту область в левом углу, как делали это, когда рисовали первую фигуру.

Если у вас был другой уклон, допустим, что эти три области уклона на крыше должны были иметь другой уклон, чем тот, который вы нарисовали. Вам нужно будет скопировать и вставить это условие и создать второе условие площади крыши. Таким образом, вы можете применить к нему различную высоту тона.

Отчет

Чтобы создать отчет:

• Нажмите Сетка ставок

• Выберите товар для отчета
• Щелкните значок Отчеты

• Нажмите кнопку воспроизведения справа

Оставьте все опции выбранными, затем нажмите OK

Когда мы увеличим масштаб отчета, вы заметите, что есть разные комбинации букв, и это названия панелей, с которыми вы работаете.
