Люк чердачный утепленный. Как сделать люк на чердак

Предисловие. В статье мы расскажем о том, как делать люк в перекрытии на чердачное помещение, а так же о способах утепления чердачного люка. Несомненно, перед установкой люка своими руками и его утеплением, нужно определиться с расположением в доме выхода на чердак. Для этого надо учесть уклон крыши, расположение потолочных балок и интерьер помещения.

Содержание

1. Разновидности люков в чердачном перекрытии
2. Установка чердачной лестницы с люком
3. Как сделать чердачный люк своими руками
4. Видео. Монтаж лестницы с люком своими руками

Разновидности люков в чердачном перекрытии

Каждый обладатель дома с холодным чердаком хочет использовать максимально все свободное пространство в нем. Это относится и к чердаку. Простой холодный чердак использовать можно, как склад под зимние вещи. Или сделать жилую комнату, изначально сделав утепление чердака дома и утепление пластиковых окон на зиму.

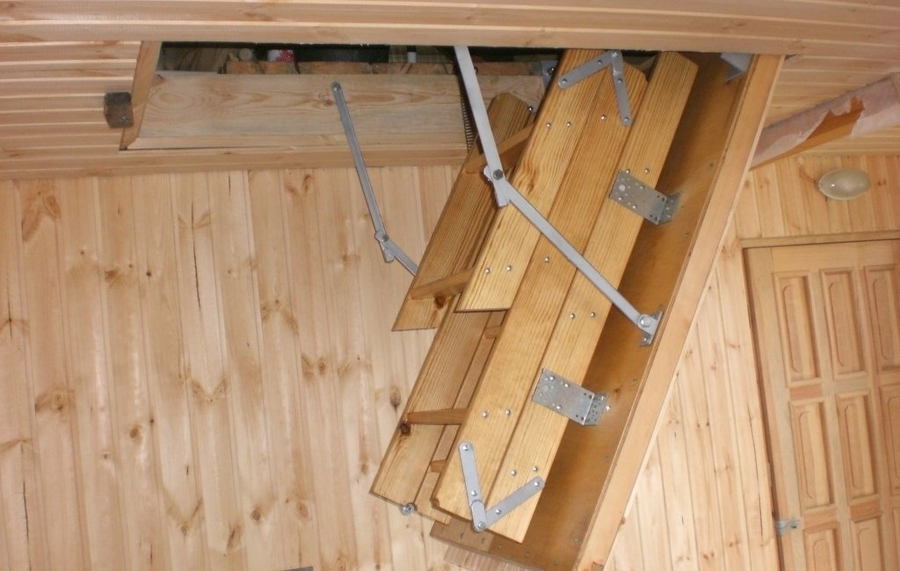

Лестница чердачная с утепленным люком

Место установки чердачного люка надо выбрать так, чтобы оно позволяло открывать крышку наверху свободно, а так же не попадало на балки перекрытия. Еще один важный момент – это, как чердачная лестница с люком будет расположена внизу. Если предполагается сделать ее стационарной, то она не должна нарушать интерьер помещения и мешать проходу жильцам около нее.

Чердачный люк можно сделать своими руками, так и купить готовый. Мы расскажем в статье про оба способа, а вы уже решите сами, какой вариант больше подойдет вам. Но для начала стоит заметить важный момент – любой люк на чердак должен соответствовать нескольким параметрам:

– прочность и функциональность конструкции;
– простой монтаж, который можно сделать самому;
– удобство при использовании чердачного люка;
– привлекательный и современный дизайн;
– а также хорошая теплоизоляция.

Установка чердачной лестницы с люком

Устанавливаем покупной люк с лестницей на чердак, купив его в магазине. Цена люка чердачного зависит от материала, из которого он сделан. Сразу скажем, что люки железные дороже, чем деревянные. Также можно монтаж купленной конструкции доверить специалистам по установке или попробовать обойтись своими силами.

Перед тем как купить лестницу чердачную с утепленным люком нужно обязательно измерить: высоту потолка в доме, размер люка, площадь помещения и как будет ставиться в разобранном состоянии лестница. Покупные лестницы с люком обладают преимуществами, а именно: функциональность, компактность, они легко монтируются и имеют красивый современный дизайн.

Схема установки лестницы своими руками

Чердачная лестница раскладывается легко и без особого труда. Благодаря этим качествам конструкции пользуются большой популярностью. Инструкция производителя по сборке лестниц не представляет затруднений. Хотя работу лучше выполнять вдвоем, что облегчит вам процесс сборки и установки конструкции.

Приступаем к монтажу. Ваш помощник должен сначала забраться на чердак и поднять конструкцию наверх. Перед тем как крепить рамку снизу установите две доски, чтоб положить люк при монтаже на них. Далее кладем конструкцию на доски и выравниваем ее при помощи клиньев. Вставляя их между рамкой люка и перекрытием, контролируя углы уровнем.

Это необходимо, чтобы в процессе монтажа люк не деформировало. После фиксации лестницы производим крепеж передней и задней части рамки при помощи шурупов, зазор заполняем монтажной пеной. После снимаем страховочные доски. До полного завершения монтажных работ и затвердения пены лестницей пользоваться не стоит. В конце статьи мы покажем видео, как установить лестницу самостоятельно.

Теперь ослабляем болты сбоку и раскладываем лестницу до конца. Если есть перекос, то регулируем лестницу с помощью болтов и надежно их закручиваем. Как видите, больших затруднений монтаж лестницы не вызывает. В следующей главе мы рассмотрим вопрос самостоятельного изготовления утепленного люка на чердак – этот вариант более дешевый и подойдет для холодного чердака.

Как сделать чердачный люк своими руками

Если с местом определились установки, то приступаем к изготовлению рамки. Для этого берем доску толщиной 25-30 миллиметров и собираем прямоугольник, контролируя ровность углов. Размеры берут обычно стандартные 60×120 сантиметров, но они могут быть и свои, которые подходят для вашего дома. Такая конструкция больше подойдет тем, кто редко пользуется мансардным этажом.

Чердачный утепленный люк своими руками

Далее приступаем к вырезанию проема в перекрытии под рамку с запасом на 3-4 см от размера люка, чтобы обшить проем в потолке рамкой в дальнейшем. Вовнутрь рамки можно будет прикрепить фанеру или ДВП, а затем покрасить конструкцию или обшить красивым фасадом для эстетичного вида.

Теперь выполним, утепление чердачного люка. Внутрь крышки снизу крепим пароизоляционную пленку, на которую кладем утеплитель пенопласт или минеральную вату с деревянных реек.

С верхней стороны люка также кладет пароизоляцию, и зашиваем его фанерой или досками. Для плотного прилегания люка по его периметру крепим уплотнительную резинку. Затем при помощи саморезов крепим петли на люк и производим его установку в подготовленный проем в перекрытии. Так же для плавного закрывания люка можно установить доводчики.

Видео. Монтаж лестницы с люком своими руками

Остается прикинуть какой вариант лестницы (отставная или стационарная) больше подойдет. Лестницу, как и простое оборудование чердака под комнату, также можно сделать своими руками или купить готовое изделие. Мы рассмотрим, как делается чердачная лестница своими руками и как ее установить.

Утепленный люк на чердак своими руками: чертежи, установка, размеры

Чердак в частном доме необходим как воздух. Это прекрасное хозяйственное помещение, где можно хранить старые или сезонные вещи, пустую тару, банки для консервирования. Не найти лучшего места для сушки трав, грибов, ягод. Комната на чердаке прекрасный вариант летнего отдыха, глубокого сна под аккомпанемент дождя, если чердак оборудован удобным функциональным доступом.

Люк, обеспечивающий проход наверх, должен быть объемным, удобным, но не только. Лестница, по которой осуществляется подъем на чердак, должна украшать комнату, в потолке которой обустроен люк. Очевидно, что банальная стремянка не может считаться таким украшением.

Каким может быть чердачный люк

Чердачное отверстие или люк – дыра в потолке может быть разной, различаться по материалам, из которых изготовлен и особенностям конструкции. Люк на чердак изготавливают из металла или дерева.

Люк из металла отличается надежностью. Но большой вес неподъемной крышки сводит преимущества к минимуму, к тому, же такой люк нужно утеплять, значит увеличивать его вес. Устанавливая металлический люк, следует помнить, что при закрывании его трудно удержать, он может нанести травму, захлопываясь.  Добротный металлический вход на чердак должен оснащаться гидроцилиндрами, пружинами, крепиться на прочную основу.

Предпочтительнее деревянный люк. Несмотря на то, что по крепости дерево с металлом не сравнится, деревянный чердачный люк обладает несомненными преимуществами.

Даже не утепленный, он не пропускает сверху холод и препятствует утечке тепла из помещения. Деревянный люк легкий и внешне привлекательный. На чердак с такой дверью может подняться кто угодно без усилий. Да и сконструировать и установить деревянный люк намного проще.

Люк на чердак может иметь разные размеры, по-разному откидываться вверх, опускаться вниз и может раздвигаться. Откидной люк нужно открывать с усилием, что не очень комфортно, то же можно сказать и о падающем вниз люке. К тому же, если люк открывается вниз – как ставить лестницу. Люк для чердак с нижним открыванием предполагает установку раздвижной чердачной лестницы, это конструкция удобная, оригинальная. Наиболее интересен вариант раздвижного входа на чердак, но изготовить его своими руками довольно проблематично.

Какой может быть лестница для чердачного люка

Все лестницы конструктивно одинаковы, но все, же есть различия. Лестница для чердачного люка может быть:

• приставной;
• выдвижной;
• раскладной;
• телескопической.

Приставная лестница это примитивная конструкция, состоящая из ступеней на стойках, выдвижная может складываться как гармошка, раскладная лестница для чердака имеет несколько секций на шарнирах, которые складываются в «книжку». У телескопической детали при складывании входят друг в друга.

Можно использовать откидные конструкции, они не фиксируются на люке, при необходимости их можно сдвинуть в сторону.

Важно! Особое внимание следует уделять не только креплению лестницы, но и упору её ног, чтобы не скользил. Важно планировать комфортный уклон для подъема и спуска.

Устройство чердачного люка

Лаз на чердак состоит из двух элементов, коробки и двери. Конструкция выхода на чердак может оснащаться задвижкой и петлями.

Коробка, является несущим элементом, к ней крепится дверь или люк. Делают коробку из прочного дерева, дуба, березы, осины, лиственницы.

Важно! Изготовление короба из бруса по сути самое надёжное и удобное для монтажа. Брус имеет небольшую остаточную влажность, четкую геометрию, работа с ним не требует сложных столярных инструментов и навыков.

В верхней части бруса по периметру вырезают посадочное место для люка в четверть ширины. Некоторые советуют не делать выемку в брусе, а набивать доски для опоры люка, как лучше – решать мастеру. Коробка состоит из четырех частей, торцы при сборке можно склеивать, если соединение предполагает угол в 45°, но лучше производить сборку, соединяя бруски под углом 90° по системе шип-паз. Места стыковки проклеивают столярным клеем или используют крепеж саморезами, гвоздями. И коробку, и крышку, сделанную своими руками, следует обработать специальной противопожарной пропиткой.

Важно! Начинать надо с тщательных измерений чердачного проема. Правильно посаженный короб – гарантия безопасности.

Короб должен быть не только прочным и надежным. Чтобы человек мог на него облокотиться он должен быть хорошо обработан, облагорожен. Это не банальный лаз в чердачное помещение, это дверь, соответствующая интерьеру помещения в котором расположена.

Те же требования и к люку. Нужно делать так, чтобы через чердачную дверь или люк удобно было не только проходить, но и проносить предметы, вещи, важны правильные размеры. Его конструкция должна изготавливаться с учетом таких требований. Крышка чердачного люка в виде открывающейся створки самой простой конструкции представляет собой раму из бруска сечением 20х40мм, обитая досками или тонкой деревянной рейкой, внутри которой может быть проложен утеплитель. Возможны более сложные конструкции.

Проход на чердак

Где в доме оборудовать место входа на чердак – частный вопрос, который решает каждый в соответствии с планировкой, назначением комнат и собственными потребностями. В деревянном частном доме сделать отверстие в потолочном перекрытии проще. Специалисты рекомендуют выпиливать выход с чердачного помещения между балками. Если размеры не позволяют сделать квадрат, люк можно вытянуть в длину, сделать прямоугольным.

Обустраивать проем в бетонном строении нужно в месте стыковки бетонных плит, чтобы сохранить прочность перекрытия. Сначала рисуют схему на бетоне, коробка люка должна помещаться в проеме, значит должна быть меньше. Затем в углах квадрата при помощи перфоратора высверливают сквозные отверстия, далее режут бетон болгаркой по начерченным линиям периметра, как бы наживляя срез.

Важно! Работать болгаркой следует аккуратно и осторожно, при попадании диска на арматуру велика вероятность его деформации и порчи.

Затем перфоратором сверлят отверстия через 10-15см, разрушая плиту, сбивают бетон, срезают арматуру. Обязательна зачистка неровностей. Просмотр поможет сделать все точно и аккуратно.

Важно! Покупая люк или сколачивая его своими руками, помните, что необходимо сделать небольшой проем (1см) между стенкой и коробом для утепления. Это расстояние нужно заложить в чертежи на предварительной стадии.

Монтаж люка на чердак

Монтаж люка на чердак сводится к закреплению короба в вырезанном проеме. Понятно, что крепить его нужно надежно. Установка люка аналогична установке любой двери.

Сначала крепят коробку, соединяя её стороны с торцами проема забивными анкерами с гайкой, стальными прутами, вбитыми в предварительно проделанные технологические отверстия. Такое крепление необходимо, если дом с бетонным перекрытием.

Важно! Чтобы «примерка» короба к проему была эффективной, положите его на две доски, которые закреплены к потолку, не держать же тяжелую конструкцию на руках. Зафиксировать люк на время его установки, можно устроив его на специальных подпорках, что не вполне надежно.

В деревянном доме можно обойтись без анкеров, использовать для крепежа большие саморезы, гвозди. Важно, чтобы коробка была установлена, ровно посередине проема.

Монтаж петлей на коробку и люк чердака лучше производить при сборке. Сделать своими руками расчет места их установки, в деревянной крышке прорезать углубления, прикрутить навесы. После того, как произведена установка люка на чердак, вернее его коробки, остается на петли надеть крышку от люка.

Утепление люка

Следующим этапом следует утеплить люк на чердаке. Это необходимо, чтобы не выстуживать дом в зимнее время года, чтобы не снижать уровень звукоизоляции дома.  Для утепления лучше использовать минеральную вату, это натуральный природный утеплитель, экологически безопасный, надежный. Чтобы он служил долго, следует проложить слой пароизоляции. Подробнее читайте в статье: инструкция по утеплению чердака минватой.

Далее утепленный чердачный люк надлежит отделать, придать ему эстетически приятный вид, оснастить механизмом открывания. К примеру, гидроцилиндрами, которые можно приобрести в магазинах. Их использование добавляет комфорта, нужно просто толкнуть крышку и дальше она откроется сама. Конечно, как сделать люк на чердак удобным, какие отделочные материалы выбрать решение остается за собственником, но все, же если уж сделать люк на чердак своими руками, то сделать на пять баллов. В любом случае необходимо не забыть поставить ручку для открывания/закрывания.

Советы и рекомендации

Сделать люк на чердак своими руками в принципе не сложно, хотя можно купить готовую конструкцию и установить ее в доме. Рекомендуемые размеры конструкций, квадрат – 1000х1000мм, прямоугольник 1200х600мм, хотя рекомендации не носят характер обязательных.

Придерживайтесь следующих рекомендаций:

• Если дом деревянный, то прорезать люк на чердак и утеплять его можно прямо в древесине чердачного перекрытия, используя его как коробку.
• Навешивать петли можно с любой стороны, как удобно учитывая строение кровли.
• Увеличить прочность крышки изготовленной своими руками можно диагональной распоркой.
• Если чердак теплый, мощного утепления не требуется.
• Выбор лестницы на чердак зависит от конструкции, отделки, главное, чтобы было удобно и красиво.

Люк для доступа на чердак E-Z Hatch

Описание

Дверь для доступа на чердак E-Z Hatch® представляет собой воздухонепроницаемую, высокоэффективную и энергоэффективную дверь-люк для доступа на чердак. Это R-50 или R-80 с тройной прокладкой, предварительно обработанный и подходит для чернового отверстия 22 ½” x 30 ½” . Система люков E-Z Hatch для доступа к мансардным дверям проста в установке, проста в использовании и имеет высокоизолированную систему дверей, панелей и люков, которая имеет опцию, включающую безопасный 4-точечная защелка и ручки . Он обеспечивает воздухонепроницаемый, профессиональный, высококачественный, изолированный вход в чердачное помещение. Чердачную дверь E-Z Hatch можно использовать как для нового строительства, так и для модернизации. Запирающую модель можно использовать как в коленных стенах, так и в чердачном входе.

Чердачная дверь люка E-Z с замком — это единственный доступный комплект люка/люка для доступа на чердак, который соответствует требованиям Международного кодекса охраны природы (IECC) 2015 и 2018 годов, раздел R402.2.4, и Международного жилищного кодекса (IRC) 2015 и 2018 годов, n1102.2.4. и требования Energy Star Thermal Bypass, используемые во всех 50 штатах.

Тройные прокладки обеспечивают герметичное уплотнение при использовании изоляции R-50 или R-80. Сердцевина двери имеет толщину 10 дюймов и изготовлена ​​из вспененного полистирола, который обеспечивает лучшую R-значение, чем стекловолокно. Поверхность двери глянцево-белая, прочная и легко моется. Легкая дверь открывается без особых усилий, позволяя легко попасть на чердак. Готовая лицевая сторона двери плотно прилегает к уплотнителю на накладке, когда дверь закрывается.

Верхняя прокладка из изоляции с закрытыми порами герметизирует верхнюю часть двери. Уплотнители предусмотрены там, где отделка соприкасается с потолком, где лицевая сторона двери соприкасается с отделкой и где верхняя часть двери соприкасается с рамой. Прокладка имеет класс огнестойкости в соответствии с ASTM E84 для распространения пламени (FSI) 25 или менее, образования дыма (SDI) 50 или менее (требуется Кодексом для открытой изоляции) и соответствует требованиям правил.

Легкая дверь весит всего 10 фунтов и поднимается вверх, чтобы облегчить доступ на чердак.
Без петель – Дверь сконструирована так, чтобы не мешать балкам крыши. Идеально подходит для использования с любым типом утепления чердака, включая вдуваемую изоляцию. Деревянная рама высотой 12 дюймов действует как изоляционная плотина, которая удерживает изоляцию от проема и избавляет от беспорядка на чердаке. Размер подходит для размещения либо между фермами крыши 24″ по центру, либо между потолочными балками 16″ o.c. с минимальными столярными работами (отрежьте одну балку и добавьте заголовки).

Соответствует следующим кредитным категориям LEED Homes:

• Соответствует критериям LEED Energy & Atmosphere Credits 3.1 (минимальная утечка из оболочки)

• Превышает требования LEED Energy & Atmosphere Credit для улучшенной изоляции

Кодексные требования

2015, 2018 IRC Раздел N1102. 1853, IRC 2020 R1102.2153, 2153 и 2018 .2.4 гласит: «Двери для доступа из кондиционируемых помещений в некондиционируемые помещения (например, чердаки и подполья) должны быть защищены от атмосферных воздействий и изолированы до уровня, эквивалентного изоляции на окружающих поверхностях».

Эти требования Кодекса означают, что лестница для доступа на чердак или входной люк теперь должны быть изолированы на том же уровне, что и остальная часть чердака (минимум R-30).

Люк EZ ~ Люк для доступа на чердак

Описание

Дверь для доступа на чердак E-Z Hatch® представляет собой воздухонепроницаемую, высокоэффективную и энергоэффективную дверь-люк для доступа на чердак. Это R-50 или R-80 , с тройной прокладкой, предварительно обработанный и подходит для грубого отверстия 22 ½” x 30 ½” . Система люков для люков на чердаке E-Z Hatch проста в установке, проста в использовании и представляет собой систему дверей, панелей и люков с высокой изоляцией, которая может включать в себя надежную 4-точечную защелку и ручки . Он обеспечивает воздухонепроницаемый, профессиональный, высококачественный, изолированный вход в чердачное помещение. Чердачную дверь E-Z Hatch можно использовать как для нового строительства, так и для модернизации. Запирающую модель можно использовать как в коленных стенах, так и в чердачном входе.

Чердачная дверь люка E-Z с замком — это единственный доступный комплект люка/люка для доступа на чердак, который соответствует требованиям Международного кодекса охраны природы (IECC) 2015 и 2018 годов, раздел R402.2.4, и Международного жилищного кодекса (IRC) 2015 и 2018 годов, n1102.2.4. и требования Energy Star Thermal Bypass, используемые во всех 50 штатах.

Тройные прокладки обеспечивают герметичность при использовании изоляции R-50 или R-80. Сердцевина двери имеет толщину 10 дюймов и изготовлена ​​из вспененного полистирола, который обеспечивает лучшую R-значение, чем стекловолокно. Поверхность двери глянцево-белая, прочная и легко моется. Легкая дверь открывается без особых усилий, позволяя легко попасть на чердак. Готовая лицевая сторона двери плотно прилегает к уплотнителю на накладке, когда дверь закрывается.

Верхняя прокладка из изоляции с закрытыми порами уплотняет верхнюю часть двери. Уплотнители предусмотрены там, где отделка соприкасается с потолком, где лицевая сторона двери соприкасается с отделкой и где верхняя часть двери соприкасается с рамой. Прокладка имеет класс огнестойкости в соответствии с ASTM E84 для распространения пламени (FSI) 25 или менее, образования дыма (SDI) 50 или менее (требуется Кодексом для открытой изоляции) и соответствует требованиям правил.

Легкая дверь весит всего 10 фунтов и поднимается вверх, чтобы облегчить доступ на чердак.
Без петель – Дверь сконструирована так, чтобы не мешать балкам крыши. Идеально подходит для использования с любым типом утепления чердака, включая вдуваемую изоляцию. Деревянная рама высотой 12 дюймов действует как изоляционная плотина, которая удерживает изоляцию от проема и избавляет от беспорядка на чердаке. Размер подходит для размещения либо между фермами крыши 24″ по центру, либо между потолочными балками 16″ o.
