Печь бубафоня с водяным контуром

Самодельная печь длительного горения бубафоня с водяным контуром. Фото с подробным описанием, чертежи и схемы представлены далее. Печь “бубафоня” одна из самых экономичных печей длительного горения, все дело в том что внутри печи создается две камеры , а именно в первой камере сжигается твердое топливо, во второй происходит дожигание пиролизных газов образующихся в процессе горения дров, на выходе практически нет дыма и все сгорает без остатка,  это дает печи  высокий КПД.

Печь медленного горения имеет довольно простую конструкцию и представляет из себя загрузочный бункер для дров, причем же он является и камерой сгорания разделенной на две части как сказано выше. Самое сложное здесь это поршень который давит собственным весом на горящие дрова, а воздух к очагу горения подается через верхнее отверстие трубы поршня, в нижней части расположены лопасти которые не дают плотно накрыть горящее топливо и равномерно распределяют поступающий воздух по всей площади горения. Между юбкой поршня и стенкой камеры имеется зазор 2 см, он необходим для выхода пиролизного газа и прочих продуктов горения во вторую камеру где происходит их полное сгорание. Таким образом дрова сгорают без остатка и вся тепловая энергия концентрируется внутри камеры -это и есть самое главное отличие от простых печек типа (буржуйка) где более 50% тепла улетает в трубу.

Печи семейства “бубафоня” на сегодняшний день имеют несколько разновидностей, а именно печь с водяным контуром которой можно отопить жилой дом или гараж, конвекционная печь бубафоня сделанная по принципу известной печи булерьян , да и простая классическая схема печи которая собственно и положила начало массовой бубафонизации гаражей и мастерских))

Далее мы с Вами рассмотрим и разберем схемы печи трех видов : классика, с водяным контуром и конвекционную.

Материалы

1. газовый баллон
2. листовой металл 3 -4 мм
3. уголок 40х40 мм
4. нержавеющая сталь (для водяного контура)
5. профиль

Инструменты

1. сварочный инвертор
2. УШМ(болгарка)
3. слесарный и измерительный инструмент
4. умелые руки и светлая голова)

Схемы, фото с размерами печи бубафоня  Классическая конструкция печи длительного горения “бубафоня”

 Далее рассмотрим вариант печи с водяным контуром которую можно эксплуатировать для отопления жилого помещения, а так же гаража или мастерской, предварительно установив печь в отдельном небольшом помещении, а от нее уже сделав разводку водяного отопления к батареям и радиаторам.  Вариантов установки водяной рубашки 2, в первом случае можно на корпус печи или же на трубу или же сразу вместе в зависимости от ваших потребностей.

Во втором случае водяная рубашка устанавливается на дымоход.

  В данном случае у нас представлен первый вариант (труба в трубе) Из нержавеющей стали сварена рубашка, в верхней и нижней части имеются сгоны для подключения труб системы отопления.И третий вид это конвекционная печь бубафоня, принцип работы ее тот же самый что и у классики, только на корпус наварены металлические или алюминивые профиля, что способствует естественной конвекции и циркуляции воздуха, тоесть холодный воздух снизу  проходит через профиль установленный на корпусе и нагреваясь выходит через верхнее отверстие, такая естественная циркуляция происходит пока печь полностью не остынет. По такому же принципу работают всеми известные печи булерьян. И так, смотрим схемку и фото печи. Печь очень экономная и на одной загрузке дров способна проработать 6-8 часов, в качестве топлива можно использовать опилки, щепу, стружку, кстати кто живет в городе может использовать старую мебель, ее сейчас на каждом углу выбрасывают)) Вообщем все отходы можно сжигать в этой чудо-печке и конвертировать в тепловую энергию для отопления гаража, мастерской, а печь с водяным контуром легко сможет обогреть и жилой дом. Если есть какие то вопросы -то пишите в комментариях, будем вместе мелекать)

1 Point

Хорошая оценка Плохая оценка

схема с водяной рубашкой и из газового баллона

Печь Бубафоня длительного горения — отличный вариант для отопления нежилых помещений. Изготовить ее можно из, что называется, бросовых материалов, а в качестве топлива использовать отходы. Что это за конструкция, ее устройство, плюсы и отрицательные характеристики рассмотрим в этой статье.

Содержание

1. Схема работы и чертеж
2. Какое топливо подходит
3. С водяной рубашкой
4. 6 этапов изготовления Бубафони из газового баллона
5. Недостатки
6. Расчет основных параметров печи

Схема работы и чертеж

Отличительной чертой печи Бубафоня или, как ее еще называют, печь-поршень, является ее форма — длинный вертикальный цилиндр, процесс горения в котором происходит не снизу, как в традиционной печи, а сверху.

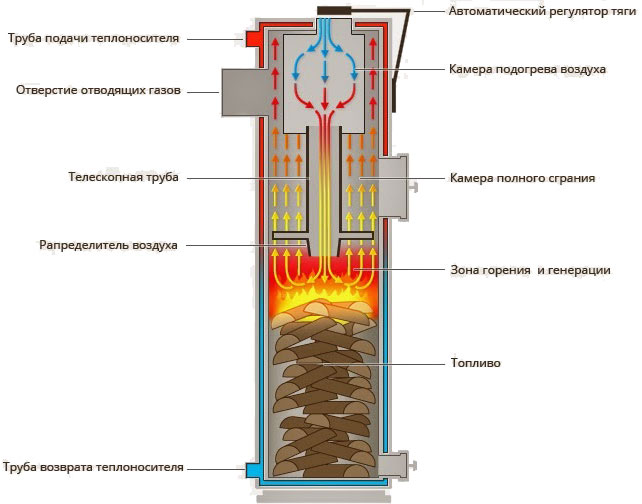

На чертеже видно, что внутри корпуса находится поршень, состоящий из шатуна и приваренного к нему металлического круга, попросту называемого «блином». На этом круге-блине есть ребра, ориентированные вниз. Если рассмотреть конструкцию в разрезе, то выглядеть схема работы будет так:

1. По контуру отверстия, находящегося вверху цилиндрической емкости, присоединен дымоход. Он может быть цельным или сборным, когда в дымоотвод вставляется длинная труба для выхода дыма за пределы помещения.
2. В цилиндр плотно загружают дрова до линии дымохода и поджигают.
3. Сверху вставляют поршень и закрывают печь крышкой.
4. Дрова начинают гореть сразу под кругом. Хороший процесс горения обеспечивает воздух, поступающий через сквозную трубу-шатун. Свидетельством того, что все выполнено правильно, являются языки пламени, проникающие в камеру сгорания через зазор между стенками печи и «блином». Здесь же происходит и дожиг выделяющихся пиролизных газов.
5. По мере сгорания топливной закладки поршень опускается, но не на самое дно, благодаря наличию ограничительных 10 см ребер на круге. Пик горения приходится на тот момент, когда поршень опускается на 1/3 высоты камеры и своим весом хорошо уплотняет топливо.
   Схема работы

Внимание: Когда блин находится в самой нижней точке, поршень не должен возвышаться над крышкой больше, чем на 2-3 см. Это соотношение очень важно потому, что если шатун очень длинный, то при разжигании топлива, когда дымоход еще не успел прогреться, весь дым пойдет в помещение.

Какое топливо подходит

Даже правильно выполненная конструкция, может разочаровать мастера, если в нее загружать «неправильное» топливо. Как показали опыты, лучше всего горят:

• опилки;
• щепа;
• паллеты;
• торфяные брикеты;
• мелкие ветки;
• картон.

Для печи подходит топливо, которое можно хорошо уплотнить под воздействием силы тяжести поршня. Если в печь поместить поленья, расположенные вертикально, то уплотнить их невозможно. Гореть они будут, но при малейшей неисправности дымохода и одном сыром полене, поршень застопорится и возникнет такое явление, как обратная тяга и помещение наполнится дымом. Горизонтально расположенные поленья тоже горят, но все равно слабо и эффект от процесса далек от желаемого.

С водяной рубашкой

Вариант печи с водяной рубашкой на дымоходе

Возможности Бубафони значительно возрастут, если добавить к печи водяной контур. Для этого приспосабливают еще 1 цилиндр для нагрева в нем теплоносителя. Диаметр его больше на 2,5-3 см, иногда для этой цели приспосабливают и квадратный корпус.

При наличии в помещении готового отопительного контура, печку соединяют с ним и посредством циркуляционного насоса теплоноситель из водяной рубашки транспортируют в отопительную систему. Такая печь выгодна тем, что может обеспечить теплом несколько помещений.

Водяной контур устанавливают не только на корпусе печи, но и на дымовой трубе. Принцип устройства такой системы — «труба в трубе». Торцы «рубашки» герметизируют, врезают патрубки для входа и выхода теплоносителя. Вверху располагают отвод, а внизу — обратку.

В роли теплообменника может выступить и водопроводная труба. Из нее изготавливают змеевик, заключают в стальной кожух, чтобы тепло распределялось более равномерно, засыпают песок. Иногда вокруг печи выполняют кирпичную кладку, а внутрь помещают тот же змеевик.

6 этапов изготовления Бубафони из газового баллона

Всю работу по изготовлению печи Бубафоня из обычного газового баллона можно разбить на 6 последовательных этапов:

1. Заполняют баллон водой, предварительно открутив вентиль. Необходима эта операция для того, чтобы избежать возможного взрыва при дальнейшей работе с ним.
2. Отрезают верхнюю часть с использованием болгарки. Следует учитывать, что в районе шва внутри баллона имеется дополнительный армирующий слой, что затрудняет процесс срезки. Этот бордюр придется убирать, т.к. он будет препятствовать свободному перемещению поршня. Процесс трудоемкий, поэтому лучше делать срез ниже шва.
3. Вырезают в корпусе отверстие для дымоотвода на минимальном расстоянии от верха печи. Из стальной трубы диаметром около 10 см, разделенной на 2 небольших отрезка под углом 45 градусов, варят колено, затем подсоединяют к нему через переходник дымоход из трубы немного большего диаметра (12 см), что улучшит теплоотдачу печи. Переходник герметизируют с использованием стеклоткани или глины.
4. Изготавливают крышку из отрезанной части баллона, или вырезают ее из металла. Плоская крышка более практична — на ней можно даже еду разогревать. В крышке при помощи сварки вырезают отверстие под поршень. Круглое сечение не обязательно, хорошо будет выполнять свою функцию и квадратная труба, а сборка в этом случае упростится.
5. Вырезают диск диаметром 270 мм, используя стальной лист толщиной 3-4 мм. Посредине делают отверстие под шток. Круг должен быть такого диаметра, чтобы между ним и стенками емкости оставался зазор равный 1/20 его диаметра. Снизу к диску приваривают лопасти 6 шт., загнутые таким образом, чтобы между ними происходило завихрение воздуха по часовой стрелке. Это способствует равномерному горению топлива под пластиной и полному сгоранию газов в верхней части печи, выделяющихся в процессе.
6. Вырезают и крепят в центре поверх лопастей еще один небольшой круг с отверстием 30-40 мм. Он нужен для того, чтобы угли, образующиеся в процессе горения, не забивали отверстие в штоке для поступления воздух, а между лопастями и топливом оставался небольшой зазор.

Желательно установить печь на фундамент и позаботиться об экране, обеспечивающем дополнительную пожаробезопасность и способствующем равномерному распределению тепла по комнате.

Внимание: если планируется загружать в печку сырое топливо, то в трубе для отвода дыма делают колено, продлив ее немного вниз и установив кран для слива конденсата.

Конструкция печи проста, при большом объеме камеры она может долго гореть на одной загрузке, не требует сложного ухода, эффективно обогревает помещение в сильные морозы. Здесь нет прямого контакта с открытым пламенем, что говорит о высокой пожаробезопасности объекта. Наряду со многими положительными качествами имеются и недостатки:

• При использовании печи для обогрева дома, необходимо отдельное подсобное помещение.
• Небольшая теплоотдача. Тепло выделяется не по всей ее поверхности. Нагревается поршень, дымоход и крышка, а стенки только в некоторых местах по мере сгорания топливной загрузки и опускания поршня.
• При полном прогорании топлива в печи, когда на дне остаются только тлеющие угли, шатун еще довольно горячий, а дымоход быстро остывает. В этот момент незначительное количество газа начинает уходить через отверстие в шатуне. Отсюда вывод — напрямую в жилых помещениях такую конструкцию устанавливать категорически нельзя.

Расчет основных параметров печи

Если для изготовления печи применяется какая-то нестандартная емкость, а найденный чертеж рассчитан на газовый баллон или на 200 л бочку, то лучше выполнить расчет хотя бы основных параметров, чтобы печь работала с максимальной отдачей. К ним относятся:

• Габариты печки. Оптимальный диаметр емкости — 30-80 см. Соотношение ее диаметра к высоте находится в диапазоне от 1:3 до 1:5. При нарушении этой пропорции в меньшую сторону, воздух не будет поступать в зону горения, а просто станет выходить в дымоход. В случае, когда показатель завышен, будет наблюдаться горение по центру закладки и отсутствовать возле стенок. В результате произойдет заклинивание прижимного круга из-за его просадки, а горение перестанет поддерживаться.
• Толщина стенок цилиндра. Особенно большой вес имеет этот параметр при устройстве водяного контура. Нельзя допускать, чтобы минимальное значение было менее 4 мм. Если печь используется только для обогрева одного помещения типа гаража, подвала или теплицы, то допускается эксплуатация емкости со стенками меньшей толщины ( от 2,5 мм), но потеря мощности неизбежна.
• Размеры поршня. Важен не только диаметр блина, но и толщина металла. Оптимальный зазор между ним и стенками — 5% от диаметра. Толщина круга и его диаметр находятся в обратно пропорциональной зависимости. Если этот узел тяжелый, он будет проседать и гасить огонь, а слишком легкий не обеспечит достаточного прижима.
• Площадь сечения патрубка дымохода на выходе. Определяют ее путем умножения энергоотдачи печи в кВт/ч. на коэффициент 1,75. В свою очередь, значение энергоотдачи получают, умножив массу закладки на удельную теплоотдачу используемого топлива. Если известен объем рабочей части печи, то его умножают на удельную массу и получают массу закладки.
• Параметры штока для поступления воздуха. Диаметр его принимается в пределах 0,5-0,55 от площади сечения выходного патрубка.

Удельная теплоотдача и коэффициент закладки (удельная масса на единицу объема) — величины справочные:

Чтобы не углубляться в подробные вычисления, необходимую толщину заготовки для прижимного круга можно выбрать из таблицы:

Примерный расчет сечения дымохода для печи из газового баллона при диаметре 30 см и высоте загрузки приблизительно 70 см выглядит так:

Определяют объем загрузки путем умножения площади сечения на высоту:

Vf = πD²:4× Нf = 3,14 х 3² х 7 : 4 ≈ 50 дм³

Определяют массу загрузки, с учетом использования торфяных брикетов:

М = 50 х 0,34 = 17 кг

От такого количества топлива получится следующая отдача энергии:

Е = 17 х 2,36 ≈ 40 кВт, отсюда сечение патрубка равно:

S = 1,75 х 40 = 70 кв. см (значение приводят к стандартному).

Учитывая, что при грамотном исполнении одной закладки хватает на 12 ч. и имея основные параметры, можно вычислить среднюю мощность печи:

70 : 12 = 5,83 кВт/ч.

В базовые конструкции печи Бубафоня можно вносить свои изменения, соблюдая при этом основные пропорции. Поле для экспериментов просто огромное, а результат может превзойти ожидания.

Водогрейный пиролизный котел бубафон с ускорителем на его опилках

С приходом холодов люди задумываются о том, как обогреть помещение. В городских квартирах этим вопросом занимаются соответствующие службы. Но, что касается частного дома, то решение этой проблемы лежит на хозяине.

Самостоятельно организовать отопление достаточно сложно. Необходимо не только установить отопительные узлы, но и запастись топливом. Задача усложняется, когда встает вопрос об отоплении не только дома, но и подсобных построек. В этом случае поможет печь Бубафоня своими руками. Схематический рисунок этой конструкции можно найти в сети.

Современные печи легко вписываются в интерьер дома

Печь длительного горения: принцип работы

При организации отопления в доме стоит тщательно продумать все интересующие вопросы. И начать нужно с того, как сжигаются дрова, которые являются самым популярным топливом в частном секторе. Процесс начинается с нагрева древесины до определенной точки, когда она начинает воспламеняться.

Итак, после поджигания бумаги или другого материала топливо начинает нагреваться. При достижении 250 градусов древесина разлагается на химические элементы. Белый дым свидетельствует о том, что из древесины идет пар или газ. В дальнейшем при повышении температуры они воспламеняются, что ускоряет термохимическую реакцию.

Принцип работы котла достаточно прост.

Изучение пиролиза стало ключом к созданию современных котлов длительного горения. Благодаря пиролизным печам появилась возможность максимально эффективно использовать древесину в качестве источника тепловой энергии. Секрет в том, что пары и газы горят отдельно от топлива. Это, в свою очередь, обеспечивает его медленное затухание. В результате одна закладка горит дольше обычного.

В таких агрегатах, как печь длительного горения «Бубафоня», выделяют несколько основных стадий сжигания топлива:

• сушка древесины;
• пиролиз;
• сжигание или окисление;
• восстановление.

В результате после сжигания закладки остается небольшое количество пепла. Практически все топливо используется эффективно.

Устройство довольно легко сделать самостоятельно.

Топочное устройство

Чтобы изготовить котел Бубафоня, необходимо тщательно продумать его конструкцию. Это позволит создать действительно производительный агрегат, который будет не только обогревать нужное помещение, но и экономить топливо. Итак, Бубафоня из газового баллона, чертеж содержит следующие элементы:

1. Корпус. Основной элемент печи, который чаще всего имеет цилиндрическую форму. Для конструкции часто используют бочку, баллон, громоздкий огнетушитель или трубу, к которой приваривают дно.
2. Дымоход. Элемент чаще всего делают из металлической трубы, которая имеет диаметр от 11 до 25 см. Он приваривается сверху корпуса и служит для отвода продуктов горения.
3. Подающий поршень. Деталь выполнена в виде круга, к нижней части которого приварены ребра. Воздушная трубка прикреплена к центру поршня. Основное назначение ребер – создание дополнительной воздушной прослойки между поршнем и поршнем. Это положительно сказывается на тлении и скорости газовыделения.
4. Регулирующий клапан. Здесь все довольно просто. Он служит для управления подачей окислителя в камеру сгорания.
5. Крышка. В нем делается отверстие, через которое пропускается воздуховод. Между ним и поршнем образуется вторичная камера сгорания, где происходит воспламенение паров и газов.

Это основные элементы конструкции. Но, если речь идет о Бубафони с водяной рубашкой, то схема будет выглядеть несколько иначе.

Агрегат можно использовать для полной системы отопления

Конструкция печи Бубафоня

Конструкция состоит из следующих частей:

• Цилиндрический корпус (обычно бочка, газовый баллон, труба), в котором сжигается твердое топливо. В корпусе имеется отверстие для трубы дымохода;
• Дымоход из металлической трубы диаметром 110-250 мм;
• Поршень. Состоит из пяты с «ребрами», к которой приварена труба диаметром 85-100 мм для подачи воздуха в камеру сгорания. Благодаря ребрам пятка не плотно прилегает к топливу, что положительно сказывается на процессе сгорания;
• В верхней части патрубка подачи воздуха установлен клапан для регулировки объема воздуха, поступающего в камеру сгорания;
• Крышка. Представляет собой обычную металлическую крышку ствола с отверстием для трубки поршня.

Чертеж печи Бубафоня с размерами: один из возможных вариантов реализации.

Достоинства и недостатки

Перед тем, как построить буржуйку, как Бубафоня из газового баллона, стоит учесть ее достоинства:

1. Простота конструкции. Обладая навыками работы с материалом в виде металла и сварочным аппаратом, построить такую ​​печь сможет любой человек.
2. Универсальность используемого топлива. Печь не привередлива в плане энергии. Так, он может работать на дровах, опилках, угле и древесных отходах. Также он вполне подходит для работы на пеллетах, популярность которых стремительно растет.
3. Продолжительность горения. Одной закладки может хватить надолго. Так, агрегат будет обогревать помещение в течение всего дня. Разумеется, точное значение напрямую зависит от размера камеры сгорания, а также наличия дополнительных контуров.

Несмотря на популярность и множество преимуществ, печь имеет некоторые недостатки:

• по сравнению с современными моделями печь имеет низкий КПД;
• довольно сложно очистить конструкцию от отработки;
• конструкция имеет непривлекательный внешний вид, что делает невозможным его использование в жилых помещениях.

Что касается чистки духовки, то этот вопрос решают с помощью дверцы, которая устанавливается в нижней части корпуса.

Печь имеет простую конструкцию

Как работает Бубафоня, ее достоинства и недостатки

Конструкция этой замечательной печки такова, что подвижный поршень упирается в дрова, сложенные на дне топки. Она делит камеру сгорания на две части: под ней горят дрова, а сверху догорают пиролизные газы. Получается, что дрова горят не снизу вверх, как обычно, а сверху вниз. При этом процесс идет значительно медленнее, и топливо сгорает практически без остатка. Кислород для сжигания дров подается по трубе, которая служит штоком для поршня. В верхнюю часть топки, где горят пиролизные газы, кислород поступает через отверстия в крышке (куда вставляется трубка от поршня, и где крышка соосна с корпусом), поэтому нет необходимости беспокоиться о тесноте. Это даже вредно — печка задыхается при недостатке кислорода. Благодаря такому разделению камер топливо сгорает полностью. Интенсивность горения регулируется патрубком, к которому приварено поршневое кольцо. Для удобства к трубе приваривают небольшой штифт, к которому подвижно крепится металлический диск, диаметр которого чуть больше этой трубы. Некоторые просто перекрывают или ограничивают поток воздуха каким-либо предметом, регулируя этот зазор.

Примерная схема печи Бубафоня

Время горения одной закладки в большей степени зависит от объема топки: чем больше топка, тем больше дров, тем дольше горит топливо. В среднем одна закладка дров в Бубафоня из газового баллона горит 4-6 часов (также зависит от дров и другого «дополнительного» топлива). Те, кто делал Бубафоню из 200-литровой бочки, говорят, что одна закладка их нагревает до 20-24 часов. Не зря говорят, что Бубафоня – это печь долгого горения. Действительно, горит долго.

Несмотря на очевидные достоинства, у этой печки есть и недостатки: первый – малый «радиус действия» при высокой теплоотдаче. Возле печки тепло, даже жарко. Чуть дальше — холодно. Но эта проблема разрешима. Для улучшения ситуации действуют двумя способами: устраивают принудительную конвекцию (обмен воздуха) с помощью вентилятора или делают водяную рубашку, а нагретую воду пропускают по трубам для обогрева помещения.

Если с вентилятором все просто, то водяную рубашку можно сделать двумя способами: вокруг корпуса или отводить тепло от трубы дымохода. Рубашку на дымоход реализовать проще. У этого варианта есть и еще одно преимущество: тогда для отопления используется тепло от корпуса печи, а также то, которое раньше уходило наружу через дымоход. Теперь он также обогревает вашу комнату. Кроме того, при установке водяной рубашки на трубу дым на выходе уже не будет таким горячим и можно не так сильно заморачиваться с утеплением стены вокруг трубы. Как правильно провести трубу через стену или крышу, читайте здесь.

Печь «Бубафоня» можно использовать для организации водяного отопления, сделав водяную рубашку на корпусе или трубе

Еще одним важным недостатком является не самый привлекательный вид. Если Бубафоня используется в техническом помещении – в гараже, теплице, на даче, то беспокоиться не о чем. Как есть, так и есть. Ну а если вы хотите использовать его для обогрева дома, то придется прятать его где-нибудь в котельной, подвале, в пристройке. Можно еще доработать. Например, замуровать. Этим, кстати, вы значительно повысите комфортность нахождения возле печи: кирпич погасит большую часть жесткого излучения, смягчит его и станет своеобразным аккумулятором тепла: кирпич будет нагреваться, а потом, когда печка погаснет, она будет постепенно остывать и отдавать накопленное тепло.

О том, как сделать защитный кирпичный экран, читайте здесь.

Красить Бубафон не рекомендуется: это бесполезно — краска сгорит, а при горении даже отравит. Краска выдержит только в одном случае, если она термостойкая, но наносить ее надо по всем правилам, а это совсем не просто и дорого.

Недостаток «Бубафоня» — неказистый вид, но очень хорошо греется и очень долго горит

Не забывайте, что Бубафоня — железная печка. Просто поставить его на деревянный пол не получится – может случиться пожар. Причем очень быстро: температура пиролиза очень высокая (350°С и выше), поэтому корпус печи имеет высокую температуру. Так что он сможет серьезно гореть, а дерево незащищенного пола или близлежащих стен будет гореть. Поэтому уделяем пристальное внимание пожарной безопасности и подготавливаем место для печи: используем асбестоцементные плиты, металлические листы, кирпичи, теплоизоляционные материалы (минеральную вату или картон и другие термостойкие материалы).

Эксплуатация печи тоже несколько проблематична, но это обратная медаль за простоту конструкции. Неудобно отбирать золу и загружать топливо. Собственно тут два варианта: принять как факт или внести изменения в конструкцию. А вот как они (изменения) повлияют на КПД печи, сказать сложно. Нужно сказать, что от древесины и опилок остается очень мало золы, поэтому ее не нужно часто чистить.

Есть один простой вариант модификации печи Бубафоня, позволяющий легко удалять золу: приготовить специальный зольник. Он состоит из такого же блина, что и поршень, но без отверстия и с загнутыми вверх краями. К середине блинницы-зольника привариваем толстый металлический стержень. Потом при сборке топки на дно кладем зольник, на него — топливо, растопим. Затем на шток зольника надеваем поршень, а в конце — крышку. При такой конструкции зола собирается в поддон, который легко вытягивается из остывшего и разобранного котла за шток.

Так выглядит «Бубафоня» изнутри, когда в ней тлеет топливо

Самостоятельное изготовление конструкции

Строительство котла осуществляется в несколько этапов:

• обустройство места для работы подготовка необходимых материалов и инструментов;
• производство деталей и сборка печи;
• устройство дымохода;
• сооружение прочного основания для печи.

Каждый этап выполняется в определенной последовательности.

Перед созданием печи необходимо разобраться со всеми ее деталями.

Создание чертежа и расчет основных величин

Для построения конструкции необходимо разработать чертеж, на котором указаны следующие величины:

• Высота и диаметр корпуса. Ценности взаимосвязаны. Высота конструкции в несколько раз больше диаметра. При этом сечение должно быть в пределах 30-80 см. Конструкции диаметром 30 см малопродуктивны, а от 80 см – неравномерное горение дров. Поэтому специалисты рекомендуют выбирать среднее значение между этими значениями.
• Толщина стенки. Лучшим вариантом считается корпус толщиной 4 мм. Если стенки будут тоньше, это значительно снизит КПД и срок службы печи.
• Размер блина поршня. Здесь расчеты ведутся по определенной формуле. Важно определить размер не только самого блина, но и высоту ребер.
• Толщина блина. Имеется разработанная таблица с необходимыми значениями в зависимости от диаметра корпуса. Этот параметр очень важен, так как от него будет зависеть сила, с которой поршень будет давить на закладку. В свою очередь, это повлияет на работу всего агрегата. Так, например, если блин тяжелый, то воздушный зазор будет настолько мал, что топливо со временем выгорит.

При разработке используются специальные таблицы

• Требуемая площадь дымохода. Учитываются плотность и объем топлива, а также выделение энергии при его сгорании. При расчете используются специальные таблицы с необходимыми значениями.
• Диаметр воздухозаборника. Зная размеры дымохода, очень легко выполнить расчеты.

Зная все значения и имея под рукой чертеж, можно приступать к изготовлению печи. Главное, правильно провести расчеты. Перед началом работы все нужно тщательно проверить.

Работы должны проводиться в специально отведенном месте

Подготовительный этап

Работы проводятся в помещении, защищенном от атмосферных осадков и продуктивной вентиляции. Место должно быть вдали от жилых домов, чтобы не доставлять дискомфорта соседям и домочадцам. Выбрав подходящее помещение, можно приступать к подготовке материалов. Для этого вам понадобится:

1. Корпус для агрегата. Часто для этого используется объем газа. Подойдет также стальная или чугунная бочка, стальная труба. Заготовки должны быть без признаков коррозионного процесса и других повреждений.
2. Материал ножек. В качестве опор используется металлический профиль, арматура и стальные трубы. Конструкция должна быть надежно установлена ​​на основание.
3. Ручки. Два на корпусе для удобства транспортировки и один на крышке для удобства обслуживания.

Кроме того, вам потребуются следующие вспомогательные материалы:

• Листовая сталь;
• две трубы диаметром 10 см и 15 см;
• металлический профиль или швеллер;
• материалы для основы.

Что касается инструмента, то здесь вам понадобится следующий набор:

• молоток;
• тиски;
• Мастер в норме;
• болгарский;
• уровень и рулетка;
• сварочный аппарат и электроды.

Важно! При резке и сварке деталей не забывайте о технике безопасности.

Работать с баллоном нужно очень осторожно.

Сборка агрегата

Изготовление и монтаж печи и дымохода осуществляется в следующей последовательности:

1. Осторожно отрежьте верхний клапан, а затем крышку цилиндра. Предварительно рекомендуется его промыть. В дальнейшем колпак будет использоваться как чехол.
2. Прикрепите ножки к днищу. Чтобы проверить точность их установки, стоит воспользоваться уровнем или отвесом.
3. Вырезать круг из стали. В центре сделайте отверстие для воздуховода. Сварите круг и трубу. Подготовьте планки швеллера необходимого размера и закрепите их на нижней стороне круга. Таким образом, поршень печи строится в несколько этапов.
4. Сделать маркировку воздуховода на капоте. Отверстие должно быть таким, чтобы труба в нем свободно перемещалась. Сделайте разрез. Очистите края. Приварите ручки к крышке. Достаточно будет использовать фурнитуру.
5. В верхней части корпуса сделать разметку для отверстия дымохода. Сделайте разрез. Отверстие должно соответствовать размерам трубы. Это позволит склеить детали. Приварите трубу к корпусу.

К обустройству дымохода нужно подойти очень внимательно. Чтобы обеспечить достаточную тягу, канал должен иметь два колена. Они соединяются под прямым углом. Две секции трубы разрезаются под углом 45 градусов. В таком виде они сварены между собой, что обеспечивает плавный переход швеллера.

Дополнительно стоит соорудить защиту трубы в виде колпака. Такое специальное устройство позволяет защитить канал от атмосферных осадков, из-за которых печь может затухнуть. На этом сборку агрегата можно считать завершенной. Остается только создать прочный фундамент и установить котел.

Особое внимание следует уделить созданию блина.

Создание фундамента

Фундамент под самодельный котел возводится в следующей последовательности:

1. Выкопать яму 150х150 см. При этом его глубина должна быть близка к 30 см. Точная площадь основания напрямую зависит от размеров агрегата.
2. Сделать подушку из щебня и залить сверху бетоном. Выровняйте поверхность кельмой. Когда раствор высохнет, проверьте участок спиртовым уровнем. Выровняйте, если необходимо.
3. После полного высыхания бетона выложить несколько рядов огнеупорного кирпича.

При укладке кирпича особое внимание следует уделить ровности поверхности. От этого будет зависеть, насколько надежно будет установлен котел.

Закладка и освещение должны быть сделаны очень тщательно.

Надевание «рубашки» для бубафоня

Отзывы о работе печи бубафоня в основном положительные. Теплопроизводительности котла, сделанного из газового баллона, достаточно для обогрева помещения площадью до 60 м2. Единственный недостаток конструкции – неравномерный нагрев. Самый простой способ исправить это — продуть корпус вентилятором. Отметим, что гораздо выгоднее сделать котел Бубафон с водяной рубашкой, которым можно отапливать несколько помещений.

Мастера предлагают два места установки водяного контура: на корпусе котла или на его дымовой трубе, которая сильно нагревается. Проще всего сделать такую ​​систему по принципу «труба в трубе», надев на корпус котла или на канал дымохода бочку или трубу большего диаметра. Открытые концы «рубашки» необходимо заварить наглухо и врезать в нее подводящие и отводящие патрубки для подключения к отопительным приборам.

Можно изготовить теплообменник из водопроводной трубы, установив ее змеевики в наружный стальной кожух и заполнив их песком для более равномерной теплоотдачи. Кроме того, змеевик можно разместить внутри кирпичной кладки вокруг корпуса котла.

Розжиг печи

Затопить агрегат необходимо в следующей последовательности:

• снять крышку с котла и снять поршень;
• правильно размещайте топливо, иначе сгорание, как и рабочий процесс печи, пойдет не так;
• сверху дополнительно уложить слой щепы и опилок;
• смочите тряпку в керосине или другой легковоспламеняющейся жидкости и положите ее поверх закладки;
• установить поршень и накрыть крышкой;
• Зажженную бумагу кинуть через воздуховод, так как спичка не даст нужного результата.

Когда начнется пожар, нужно немного прикрыть вентиль, что ограничит подачу воздуха. В противном случае топливо начнет гореть, а не тлеть. А как известно, в основе работы лежит именно тление древесины, а не ее горение.

Рубашка будет отражать эффективность агрегата

Двойной бойлер водяного контура до 2011 г.

Артикул:

Вибрационный насос Ulka EX 52 Вт 115 В

Бренд: Улька

Цена:

$42,95 $38,95!

Артикул/номер детали: 1652W

Схема: чертеж-h-мотор-насосы

Позиция: 18

Схема: чертеж-c-внутренние компоненты

Позиция: 35

Схема-двойной-контур: водяной контур котел

Позиция: 20

Схема: электрический-ручной-двойной котел

Позиция: 1

Схема: Электроника-Электроника-Двойной котел

Позиция: 20

Схема: Двухкотловый мотор-насос

Позиция: 18

Вибрационный насос Ulka
52 Вт 120 В 60 Гц
Модель EA Тип EFX5 2/1 мин (может работать 2 мин и отдыхать 1 мин)
Прямой фитинг из латуни 1/8BSP

Подходит:
Многие домашние устройства.

Обратите внимание: этот товар…

Описание товара

Артикул:

Реле давления PARKER 25A UL

Торговая марка: Паркер

Цена: $81,95

Артикул/№ детали: 558.25

Схема: чертеж-c-внутренние компоненты

Позиция: 60

Схема: водяной контур-двойной котел

Позиция: 16

-manual-doulettric Схема: e котел

Позиция: 16

Схема: электроника-электроника-двойной котел

Должность: 5

​Этот Parker представляет собой «полноразмерный прессостат»

, но он меньше по силе тока по сравнению с SIRAI 30A

25А PS 325-1C-SX

Фитинг 1/4 BSP

100 мм Высота 3 x 98 мм Ширина…

Описание товара

Артикул:

Датчик давления Jaeger для эспрессо-машины

Торговая марка: Vibiemme

Цена: $0.00

SKU/Part #: Eletpredomsu

Схема: чертеж-c-внутренние компоненты

Позиция: 3

Схема: elettric-manual-двойной котел

Позиция: 14

doubletronic-elettrics-elettrics схема: elettric котел

Позиция: 6

Схема: vibiemme-domobar-2b-с-2011-электрический

Позиция: 5

Схема: водяной контур-двойной котел

Позиция: 15

— Схема: водяной контур младший-теплообменник

Должность: 19

СНЯТО С ПРОИЗВОДСТВА

Датчик давления Jaeger, фитинг 1/4 BSP (диапазон от 1,1 до 1,7)

Первоначально установлен на Vibiemme / VBM DB (текущая версия датчика температуры)

PS-15. 01

900 …

Нет в наличии

Сведения о товаре

Артикул:

Перепускной клапан Vibiemme (OPV)

Торговая марка: Vibiemme

Цена: 39,78 долларов США.

Артикул/номер детали: Assbypassnew

Схема: чертеж-c-внутренние компоненты

Позиция: 43

Схема: водяной контур-младший двухконтурный котел

Позиция: 12

— Схема: водяной контур младший-теплообменник

Позиция: 12

Схема: электрическая-двойной-котел-ручной

Позиция: 21

Схема: водяной-контур-двойной-котел

Должность: 21

Перепускной клапан Vibiemme (OPV)

Также называется Клапаном избыточного давления (OPV)
1/8BSP с наружной резьбой на 1/8BSP с внутренней резьбой

ПРИМЕЧАНИЕ. Это более новая версия, ее длина составляет 64 мм, меньшая версия ранее использовалась VBM. это…

Подробная информация о товаре

Артикул:

Одноходовой клапан Vibiemme

Торговая марка: Vibiemme

Цена: $0.
