Печь длительного горения Бубафоня: конструкция, чертеж, принцип действия

Часто для отопления технических помещений не требуется красивый внешний вид отопительных приборов. Это касается мастерских, небольших производственных помещений, теплиц, подвалов, гаражей, дачных домиков и т.д. В таких случаях, в качестве отопительной системы многие стараются установить что-то не дорогое, например печь длительного горения Бубафоня, которая идеально подходит для таких ситуаций. Недорогой, простой в использовании отопительный прибор.

Bubafonja из газового баллона.

История создания

Создателем печи является Афанасий Бубякин из города Колыма, известный под никнеймом «bubafonja». Именно от его псевдонима и произошло название печки. Прототипом послужил котел Стропува (Stropuva) литовского производства, который имеет более сложную конструкцию.

Бубафоня является печью длительного горения, это ее основное отличие от обычных буржуек, где загорается сразу вся закладка. У Бубафони из-за недостатка кислорода в камере сгорания горение происходит постепенно.

Конструкция печи Бубафоня

Конструкция состоит из следующих частей:

• Корпус цилиндрической формы (как правило, бочка, газовый баллон, труба), в котором происходит горение твердого топлива. Корпус оснащен отверстием для трубы дымохода;
• Дымоход, выполненный из металлической трубы диаметром 110-250 мм;
• Поршень. Состоит из пятки с «ребрами» к которой приварена труба диаметром 85-100 мм для подачи воздуха в камеру сгорания. Благодаря ребрам, пятка не плотно прилегает к топливу, что положительно влияет на процесс горения;
• В верхней части трубы подачи воздуха установлена задвижка для регулировки объема поступающего в камеру сгорания воздуха;
• Крышка. Представляет собой обычную металлическую крышку от бочки с отверстием под трубу поршня.

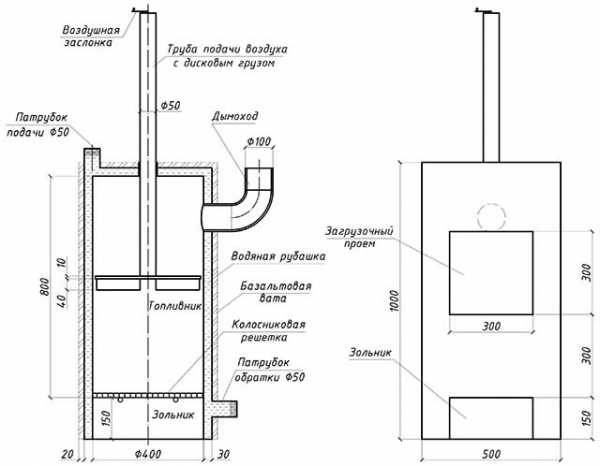

Чертеж печи Бубафоня с размерами: один из возможных вариантов реализации.

Преимущества

• Простая конструкция. Имея сварочный аппарат, металлическую бочку и несколько труб можно самостоятельно ее изготовить.
• Работа практически на любом виде твердого топлива (на угле, дровах, стружке, опилках и т.д.).
• Длительность горения. В зависимости от объема конструкции (чем больше, тем дольше горит), вида топлива и объема поступающего кислорода котел Бубафоня может гореть от 3 до 24 часов.

Недостатки

• Низкий КПД. Из-за конструктивных особенностей, основной нагрев металла происходить не по всей площади бочки, а лишь в определенных местах, в результате чего создается низкая теплоотдача. КПД такой конструкции не идет ни в какое сравнение с печью Булерьян или печью Бутакова.
• Неприглядный внешний вид. Ее внешний вид ассоциируется с эпизодом из американского фильма, в котором несколько бедняков афроамериканцев греются вокруг горящей бочки.
• Неудобство очистки золы, которую приходиться вынимать через верхнюю часть корпуса. В усовершенствованных конструкциях эта проблема решена благодаря добавлению колосниковой решетки и дверки для очистки золы в нижней части корпуса.

Как сделать печь Бубафоня своими руками?

Как уже было сказано выше конструкция печки проста. Здесь нет колосников, поддувал, различных дверок и т.д. (за исключением модернизированных печек). Любой, кто может пользоваться сварочным аппаратом, сможет ее изготовить. Именно это и привлекает многих людей, которые хотят сделать своими руками дешевый, но в то же время эффективный источник тепла.

Bubafonja – простой и дешевый котел отопления.

Для изготовления печи потребуются следующие материалы и инструменты:

• Материал для корпуса печи. Это может быть 200 литровая бочка, газовый баллон или труба;

Совет! Если планируется интенсивное использование печи, то рекомендуется использовать «заготовки» из толстостенного металла, в первую очередь, это газовый баллон и трубы. При интенсивном использовании они прослужат десять и более лет. 200 л бочка, обладая тонкими стенками, может прогореть всего за несколько сезонов.

• 2 стальные трубы. 1-ая – для подачи воздуха, 2-ая – для дымохода;
• Листовой металл;
• Болгарка;
• Сварочный аппарат.

Монтаж

Изготовление печи длительного горения Бубафоня потребует выполнение следующих шагов:

• Для начала следует подготовить все необходимые материалы и инструменты;
• Болгаркой отрезаем «крышку» 200 л бочки, которая пойдет на изготовление верхней части печки. По краю крышки навариваем бортик, шириной около 25 мм;

Совет! Если в качестве корпуса используется газовый баллон, то его можно «нарастить» при помощи части другого баллона. Таким образом увеличиться объем камеры сгорания, что приведет к увеличению времени горения котла.

• Изготавливаем трубу подачи воздуха. Для этого потребуется металлическая труба диаметром 85-100 мм, через которую будет поступать воздух в камеру сгорания. Высота трубы для 200 л бочки должна быть 1 100-1 200 мм. Если для корпуса были использованы другие материалы (газовый баллон, труба,…), то для изготовления трубы, к высоте корпуса необходимо добавить 200-300 мм.
• «Пятка». Представляет собой металлический лист диаметром около 550 мм (для 200 л бочки). Диаметр «пятки» должен быть на 35-45 мм меньше диаметра корпуса печи. В центральной части листа делаем отверстие с таким же диаметром, как у трубы подачи воздуха, только на 2-3 мм больше. На нижнюю часть листа (которая придавливает топливо) навариваем несколько ребер, исходящих в разные стороны от отверстия.
• Собираем поршень. Для этого привариваем трубу подачи воздуха к «пятке» (к стороне, где нет ребер). В верхней части трубы монтируем заслонку для увеличения/уменьшения объема поступающего воздуха. Заслонка крепиться на приваренный болт. Также в качестве заслонки может быть использован обыкновенный магнит.

Правильно сделанный поршень.

Важно! Крышка не должна плотно прилегать к корпусу, так же как подающая воздух труба не должна плотно соприкасаться с отверстием в крышке. Для создания дополнительной тяги между ними должны быть небольшие щели. В случае их плотного «подгона» друг к другу, можно нарушить нормальную работу печи, которая может начать дымить.

Устройство дымохода

Любая печь, установленная в помещении нуждается в дымоходе и печка Бубафоня не исключение. Основное предназначение дымохода – отвод продуктов горения из помещения, а также создание необходимой тяги.

Для обеспечения хорошей тяги потребуется 2 отрезка трубы диаметром 110-250 мм:

• 1-ая часть, длиной 300-400 мм, горизонтально вставляется и заваривается в верхнюю часть корпуса;
• 2-ая часть, «основной» дымоход, который соединяется с 1-ой частью, образуя колено 90°.

Укладка фундамента

1. Для изготовления фундамента необходимо выкопать яму размерами около 150х150 см и глубиной 20-30 см
2. Добавляем в яму щебенку и заливаем бетонным раствором.
3. После высыхания бетона, на полученное основание укладываем 2 ряда огнестойкого кирпича.

Примечание! Фундамент должен быть ровным, без уклонов. Для проверки используем уровень.

Как увеличить КПД печи?

Профильный лист вокруг корпуса котла увеличит конвекционные потоки

Одним из недостатков самодельной печи Бубафоня является низкий КПД, который можно увеличить следующим способом:

С внешней части корпуса монтируется профильный лист, который плотно прилегает к корпусу. Таким образом, во время горения образуются конвективные потоки. Холодный воздух втягивается через нижнюю часть «волн» профильного листа и нагревается по мере прохождения вдоль корпуса, поднимается наверх и выходит уже разогретым через верхнюю часть «волн» профильного листа.

Важно! Для продления срока службы отопительного прибора не следует вынимать всю золу со дна печи (точно такая же рекомендация касается печи Булерьян, горение в которой не должно происходить на конвективных трубах). Топливо должно гореть на золе, а не на металле. Это позволит избежать преждевременного прогорания дна.

Печь Бубафоня с водяной рубашкой

Вышеописанная конструкция применяется для воздушного отопления, но это не все возможности конструкции. Помимо воздушного отопления, можно изготовить печь Бубафоня с водяным контуром, который также используется и на более совершенных конструкциях. Это значительно увеличит отопительные возможности печки.

Для изготовления водяной рубашки (толщиной 25-30 мм) понадобиться еще одна бочка большего диаметра (либо квадратный корпус), в которой будет нагреваться теплоноситель. Если в помещении уже существует система отопления, то печка подключается к ней и циркуляционный насос перегоняет теплоноситель из водяной рубашки в отопительный контур.

В верхней части расположен — отвод подачи, в нижней — обратка.

Процесс розжига печи

Для того, чтобы затопить печь длительного горения Бубафоня, необходимо проделать следующий порядок действий:

• снять поршень с крышкой;
• загрузить топливо в камеру сгорания до отметки, где начинается дымоходная труба;
• зажечь топливо;
• установить поршень и крышку на корпус.

Совет! В процессе горения печи, можно подбрасывать топливо небольшого размера через трубу подачи воздуха.

Видео

Печь Бубафоня — устройство, принцип работы

0

Печь длительного горения Бубафоня

5 (100%) голосов: 3

Качественный обогрев в доме, в первую очередь, зависит от качественной отопительной системы. Хороший качественный обогреватель обойдется недешево.

• Устройство
• Принцип функционирования
• Достоинства и недостатки
• Печь Бубафоня: из чего сделать?
• Печь Бубафоня своими руками
• org/ListItem»> Обустройство фундамента и монтаж основной части печи
• Подготовка отверстий для дров и золы
• Оборудование дымохода
• Чем можно топить печь Бубафоню

Проверенным источником обогрева в частном доме является печь Бубафоня, которую можно возвести своими руками. В этой статье мы расскажем все об устройстве такой печки, отметим ее характеристики и принцип работы.

Устройство

Конструкция печки Бубафоня сконструирована с учетом быстрого сгорания дров, что непосредственным образом сказывается на принципе ее функционирования.

Процесс горения заключается в следующем:

1. Сам процесс горения осуществляется сверху вниз.
2. Применяется распределитель воздуха для дожига газов, благодаря которому производится дополнительное тепло. Узел распределения воздуха связан с телескопической трубой. Исходя из того, как тлеет топливо, блин, который располагается на конце, опускается под собственной тяжестью.
3. Чистить печку от золы нужно нечасто, удаляют ее через зольник, именно посредством него воздух и поступает в топку.
4. Тяга регулируется посредством задвижки на печи. Растапливать печку необходимо на полной тяге, при интенсивном горении. Характерная черта конструкции заключается в том, что дрова поджигаются сверху при разобранном корпусе.
5. После разогрева пламени, необходимо поместить распределитель воздуха и надеть верхнюю крышку.
6. За счет того, что подача воздуха контролируется, в печи осуществляются процессы газогенерации. Топливо тлеет и в результате образуется большое количество газа, дожиг которого осуществляется в камере полного сгорания.
7. Процесс растопки происходит очень быстро, но только в том случае, если длина трубы, которая используется под дымоход, соответствует всем нужным требованиям.

Печь Бубафоня

Принцип функционирования

В основе функционирования конструкции лежит следующий принцип: в процессе нагревания теплый воздух поднимается вверх, а холодный остается внизу. Дрова или другое используемой топливо согревает воздух, который движется вверх и направляется в специальную отводящую трубу.

Холодный воздух через специальную подводящую трубу, направляется внутрь и снова нагреваясь, попадает в выводящую трубу.

Таким образом, происходит и горение топлива, но и циркуляция воздушных масс.

Регулировку интенсивности горения и температурный режим воздуха можно осуществлять посредством специальной заслонки, находящейся на подводящей трубе.

Печка Бубафоня перестает работать только после того, как топливо прогорит полностью и поршень с грузом опустится на дно бака с топливом. Если огонь необходимо преждевременно затушить, то достаточно просто перекрыть доступ кислорода. Для этого нужно закрыть заслонку на отводящей трубе.

Принцип работы печи Бубафоня

Печь длительного горения Бубафоня отличается рядом преимуществ:

• дрова в печи Бубафоня могут гореть на протяжении долгого времени;
• для возведения подобной конструкции самостоятельно не обязательно иметь специальные инструменты;
• сама конструкция весит немного;
• даже при минимальном количестве топлива печка отличается хорошей теплоотдачей;
• конструкция отличается мобильностью, при необходимости ее можно переместить в любое место.

Как работает печь длительного горения?

Несмотря на большое количество достоинств, печь имеет и ряд минусов, которые также необходимо принимать во внимание:

• устанавливать Бубафоню можно только в тех помещениях, которые оснащены хорошей вентиляцией;
• после того, как пламя гаснет, корпус печи остывает быстро.

Печь Бубафоня: из чего сделать?

Выполнить печь Бубафоню своими руками достаточно просто. Вариантов изготовления на сегодняшний день — много.

Рассмотрим наиболее популярные:

1. Печка Бубафоня из бочки. Здесь предполагается применение водяной рубашки и подключения оборудования к отопительной сети дома. Печь из бочки отличается большой топкой, а, соответственно, и длительной работой на одной закладке дров.
2. Печь Бубафоня из газового баллона. Такой способ очень прост в реализации. Все, что необходимо сделать, — это прорезать верхнюю часть газового баллона, а также изготовить блин из металла и крышку. Обычно подобные конструкции устанавливаются в небольших по размеру помещениях: гаражах, кладовых, теплицах и т.д.

Печь Бубафоня своими руками

Прежде, чем приступить к процессу возведения конструкции, необходимо выполнить подготовительные работы.

Изначально следует оборудовать подходящее рабочее место.

Единственное условие, которое важно соблюдать, — это беспрепятственный доступ к электрической энергии. Если производить работу на улице по каким-либо причинам вы не можете, тогда работу можно выполнять в гараже или подсобке. Помимо этого, надо обзавестись всеми инструментами, которые понадобятся в работе. Не забудьте сделать чертеж печи.

Для изготовления печи длительного горения Бубафоня вам понадобятся:

• железная бочка большого размера, имеющая форму цилиндра;
• фольга;
• сварочный аппарат;
• металлический швеллер;
• непосредственно сам чертеж конструкции;
• уровень;
• молоток;
• огнеупорные кирпичи;
• цемент;
• болгарка;
• два отрезка трубы из стали.

После того, как у вас имеются все необходимые детали, можно приступать к возведению конструкции.

Обустройство фундамента и монтаж основной части печи

Для того чтобы основание под печку Бубафоня было прочным и прослужило долгие годы, в процессе его возведения необходимо использовать только огнеупорный кирпич.

Для изготовления печки можно использовать любую емкость. Как показывает практика, зачастую Бубафоню возводят из газового баллона. Необходимо подготовить газовый баллон, бочку цилиндрической формы или трубу требуемого диаметра.

Если вы применяете бочку или газовый баллон, то вам нужно аккуратно вырезать дно.

Затем из металлического листа вырезать круг диаметр которого немного меньше диаметра бочки или газового баллона. Посередине круга при помощи болгарки необходимо вырезать отверстие. Размер его должен быть таким, что к нему можно было приварить подводящую трубу. Именно через нее в топливный бак будет поступать кислород.

По краям врезанного круга необходимо приварить металлические швеллера накрест.

Таким образом тепло будет равномерно распределяться по топочной камере.

Какими бывают колосники для печи?

Подготовка отверстий для дров и золы

Особое внимание нужно уделить участку, в который будет попадать топливо. Для этого необходимо поставить конструкцию в рабочее положение и на дистанции чуть ниже середины на боковой стенке сделать отметку, по которому будет прорезано отверстие.

Немного ниже того участка, где будут располагаться дрова, надо сделать специальное место, через которое вы сможете производить чистку печи Бубафоня от золы и пепла.

Подобная конструкция напоминает буржуйку. При желании оба отверстия на боковой стенке можно закрыть дверцами. Таким образом, Бубафоня будет выглядеть более привлекательно, а также угли и щепки не будут выпадать наружу.

Оборудование дымохода

Для того, чтобы не допустить деформацию корпуса из-за большого количества дыма, необходимо смонтировать дымоотвод. На расстоянии двадцати сантиметров от самой высокой точки печи Бубафоня нужно сделать разметку и по ней прорезать отверстие для дымоходной трубы.

Диаметр отверстия и отреза трубы должны быть идентичными.

Очень важно чтобы у дымохода было колено. Для его монтажа вам понадобятся два отреза. Тот, который длиннее нужно разместить вертикально, а уже к нему под углом приварить отрез поменьше.

Трубы должны свариваться под углом в 45°. В процессе монтажа важно отслеживать за тем, чтобы края обоих отрезов плотно прилегали друг к другу. И только после того, как проверены все параметры, трубы можно сваривать. Более длинная труба должна выходить на улицу через крышу дома. Если длины недостаточно, то ее трубу можно увеличить посредством приваривания еще одного отреза. Отверстие в потолке, через которое дымоход выводится на крышу, обязательно следует обмазать огнеупорной глиной.

Про особенности печи-буржуйки можно прочитать здесь.

Чем можно топить печь Бубафоню

Печка Бубафоня может функционировать практически на любом виде твердого топлива, что говорит об их универсальности.

От используемого топлива будет завесить производительность конструкции, а также время автономной работы:

1. Уголь — используя этот вид топлива, вы сможете увеличить время автономной работы до 60 часов. Однако, здесь стоит помнить, что в процессе горения угля будет выделяться сажа в большом объеме, и, как следствие, необходимость часто чистить дымоход и топку.
2. Опилки — данный вид топлива также обрел широкую популярность для Бубафони. Если вы топите печку опилками, то вам нужно будет еще и добавлять сухую древесину. Важно, чтобы процесс горения опилок осуществлялся с большей тягой.
3. Наиболее популярный вид топлива — это дрова. Они сгорают в печи полностью и при этом практически не выделяют сажи. За счет длительного тления образуется большое количества газа, который применяется для дополнительного получения тепла.

Подводя итог всего вышеописанного, стоит сказать, что печь Бубафоня — это отопительный прибор, заслуживающий внимания. Изготовить конструкцию самостоятельно достаточно просто, главное соблюдать все требования.

Теги: своими руками

чертежей, самый эффективный вариант

Отопительные агрегаты могут длительное время отапливать здание после одной заправки топливом. Четыре-пять килограммов дров не горят, а тлеют и выделяют газ, который дополнительно горит и дает тепло. Домовладельцы строят печь длительного горения своими руками, чертежи наиболее эффективной модели можно найти в интернете, заказать у специалистов по монтажу отопительного оборудования.

Содержание

1. Описание и типы печей длительного горения
2. Печь классическая
3. Шахтная печь
4. Подовая печь
5. Газогенераторные печи
6. Особенности конструкции и принцип действия
7. Материалы и инструменты
8. Расчет основных параметров

9000 7 Размер печи

9. Толщина материала
10. Параметры стального блина
11. Параметры выпускной трубы
12. Размеры трубы подачи воздуха
13. Подготовка к работе
14. Печь своими руками
15. Печь Бубафоня из газового баллона
16. Печь кирпичная длительного горения
17. Как модернизировать печь
18. Модернизация печи «бубафоня»
19. Модернизация печи кирпичной
20. Особенности эксплуатации

Описание и виды печей длительного горения

Долго- горящие печи спасают теплоноситель за счет дожигания выделяющихся при горении газов

Агрегат удобен в использовании, так как после загрузки можно долго не открывать топку. В процессе сжигания дров или угля выделяется горючий газ, который собирается в камере, где догорает и выделяет энергию.

Такие устройства используются в частных домах, дачах, гаражах, предприятиях.

По функциональному назначению печи делятся на оборудование для отопления, приготовления пищи, используются комбинированные варианты. Материал металл, чугун, кирпич. Для круглогодичного использования лучше выбрать кирпичный очаг комбинированного действия. Хорошим вариантом будет самодельная печка-бубафоня из газового баллона.

Печь Classic

Сложная конструкция предполагает наличие внутренней угольной камеры сгорания. Он оборудован соединенной с колпаком камерой для дожигания выбрасываемых газов.

Топливо воспламеняется снизу, газы попадают в колпак и догорают. Классический проявляется в проталкивании горючих газов через массу топлива в камеру, куда подается воздух. К таким видам относятся печи: булерьян, печь Бутакова.

Шахтная печь

В агрегате зона горения смещена в зону колосника. Газы выходят через соседний отсек, где они сгорают и выделяют тепло. Лучший материал – кирпич.

В состав входит:

• кокошник для загрузки шихты, отвода газов;
• шахта печи;
• стеклярус;
• Копье для подачи газа.

Оборудование имеет высокий коэффициент полезного действия и большую производительность.

Подовая печь

В ней топливо поджигается сверху, огонь движется вниз. Воздух подается под обожженный слой по специальным каналам. Простая и эффектная конструкция выработана во множестве моделей, которые легко сделать своими руками.

Газогенераторные печи

Обеспечивает медленное сжигание газов, выделяемых на основе пиролиза. Древесное топливо сгорает под действием тепла и небольшого количества кислорода с выделением горючих газов. В агрегате должен быть теплообменник. Подходит для отопления с одним или двумя контурами.

Конструктивные особенности и принцип действия

Топлива для пиролизных котлов и печей

Преимуществами оборудования являются высокий КПД, отсутствие сложной автоматизации, энергонезависимость, безопасность по сравнению с котлами, работающими на газе и жидком топливе. Установки пиролиза дают полезную цифру 90%. Печи длительного горения показывают результат 75 — 80% за счет взаимодействия корпуса с водяными трубами теплообменника.

Недостатком является высокая стоимость готовых блоков.

В топку закладывают дрова, которые быстро прогорают. Для протопки котла, дымохода необходим период интенсивного горения (1 час). Затем печь доверху загружают топливом, плотно закрывают дверцу, закрывают задвижку, чтобы минимизировать подачу воздуха и тягу. В этих условиях обеспечивается хорошее горение с выделением горючего газа.

Умная печь работает на угле или буром угле, торфе, можно использовать дрова различных пород и отходы деревообработки. Гранулы и брикеты изготавливают из опилок, стружки. Используют современные виды в виде поддонов и евродеревян. Есть котлы, переделанные на жидкое топливо.

Материалы и инструменты

Печь длительного горения от старого газового котла

Используют железные бочки, газовые баллоны (50 — 100 литров). Канал подачи воздуха выполнен из стальной трубы, канал дымоудаления – из железа или керамики. Для крышки возьмите листовую сталь 3 – 5 мм. Подготовьте дверь и петли для нее. Водяной контур выполнен из листового железа и двух труб с резьбой.

Для работы необходимы сварка, болгарка, дрель, напильник, молоток, наковальня, измерительный инструмент.

Расчет основных параметров

Показатели выбраны для эффективного использования зоны загрузки дров, камеры золосбора. По параметрам определяется, что зона дожигания выделяющихся газов работает эффективно. Для корпуса подбирается правильная толщина металла, чтобы продлить срок службы.

Размер печи

Высота печи изготавливается не более 1,0 м, от этого показателя зависит время работы оборудования. В высокую конструкцию неудобно загружать брикеты, она не обеспечивает эффективной тяги, и горение затухает.

Диаметр выбирается с соблюдением соотношения пропорциональности от 1:3 до 1:5 (высота, сечение соответственно). Оптимально работает печь диаметром около 0,3 м. Узкие камеры не рекомендуются, так как воздух из них затягивается в трубу, что снижает мощность самоделки.

Толщина материала

Печь длительного горения из двух баллонов

Критерий важный, так как тонкий металл корпуса выгорит быстрее. Выбирайте сталь для стен печи толщиной не менее 5 мм. Этот параметр особенно важен для версии котла с водяным теплообменником.

Тонкие стенки до 5 мм способствуют потере мощности, падению температуры, снижению интенсивности дожигания газов. В результате снижается выделение тепла.

Параметры стального блина

Железный элемент одновременно служит перегородкой и нагревательной площадкой для розжига пиролизных газов. Оптимальный размер – это когда зазор от внешней кромки до внутренней поверхности агрегата составляет 5% от общего диаметра.

Параметры выпускной трубы

Чаще изготавливаются из стальной трубы круглого сечения для отвода продуктов сгорания топлива и газов, отвода конденсата. Избегайте использования квадратных секций, чтобы уменьшить накопление сажи.

Диаметр выпускного патрубка принимают на уровне 80 — 100 мм.

Размеры трубы подачи воздуха

Для конструкции самодельной печи используется металлическая труба, диаметр которой превышает 50 мм. Чаще всего ставят 70 – 80 мм. Труба приваривается посередине стального круга, совпадая с его отверстием. В результате получается элемент, который называется поршнем.

Подготовка к работе

Предварительно вырезать железные заготовки по эскизу, подготовить детали ручек, решетки. Подставка сделана из кирпича, сечение которого больше корпуса на 30 см. Металлическая накладка изготавливается путем приваривания к цилиндру уголков или стержней.

Печь размещают не ближе 1,0 м к стене с учетом необходимости теплоизоляции корпуса.

Печь своими руками

Для изготовления печи нужен сварочный аппарат

Используйте любой стальной контейнер с требуемой толщиной стенок. Чаще всего используется металл, иногда умельцы строят печи из кирпича. Железные конструкции имеют то преимущество, что их можно переставлять по мере необходимости.

Плита Бубафоня из газового баллона

Верх емкости срезан болгаркой в ​​месте закругления стенок баллона, деталь используется как крышка. Для устойчивости к срезу приваривается полоска железа.

Для нагнетательного поршня из стали вырезается круг, чтобы он мог проходить внутри цилиндра, посередине формируется отверстие 5 см. Трубка подачи воздуха приварена к отверстию. К обратной стороне крест-накрест приварен швеллер. Сверху и сбоку устанавливается дымоход, срезанные швы зачищаются болгаркой. Печка длительного горения своими руками из газового баллона готова.

Кирпичная печь длительного горения

Кирпичная печь длительного горения

Такая печь выглядит наиболее выигрышно, но требует больших трудозатрат при строительстве и больше времени.

Прочный фундамент строится независимо от основания дома; его размеры превышают размеры печки на 20 см с каждой стороны. Под подошву делается песчано-гравийная подсыпка, укладывается слой рубероида.

После бетонирования печь можно ставить на 28 дней. Верх фундамента изолирован от кладки рубероидом в 3 слоя, уложено жаростойкое покрытие из асбеста и стеклокерамических материалов.

Расположение кирпичей в каждом ряду необходимо для обеспечения эффективной работы конструкции. Заказные чертежи можно найти в Интернете, где указан способ укладки каждого яруса.

Газы внутри движутся не только вертикально, но и проходят горизонтально. Правильная кладка рядов увеличивает плоскость соприкосновения дыма и кирпича, увеличивает отдачу тепловой энергии.

Как модернизировать печь

Модернизация — это удобство использования. Железная печка много весит (150 – 160 кг), и чтобы очистить ее от золы, ее надо перевернуть. Усовершенствование заключается в установке дверей, через которые можно удалять остатки горения.

Модернизация печи «бубафоня»

Особенность агрегата — отсутствие зазоров и герметичность, поэтому при установке дверок необходимо делать утепление. Сначала в проем ввариваются железные борта, затем используются термостойкие уплотнители.

Крестообразные участки канала под днищем поршня заменены металлическими пластинами для улучшения воздушного потока. Так поток не будет закручиваться, а будет ритмично распределяться в топочной камере.

Модернизация кирпичной печи

Треугольная печь предназначена для установки в углу комнаты. На кладку уйдет меньше кирпича, что сэкономит деньги хозяина.

Второй вариант — установить разделительную заслонку для переключения между летним и зимним режимом работы.

Особенности эксплуатации

Время горения регулируется заслонкой приточного воздуха

Уменьшить количество подаваемого воздуха для уменьшения скорости прогорания дров. Конденсата можно избежать, сделав меньше оборотов дымохода.

Содержание влаги в загруженном топливе не должно превышать 25%. Не открывайте дверь во время горения, чтобы не допустить попадания угарного газа в помещение.

Дважды в месяц необходимо протопить агрегат на максимальном режиме, чтобы выжечь шлаковые отложения на внутренних стенках. КПД печи будет выше, если использовать дрова большого размера.

изготовление самодельной печи длительного горения, изготовление бубафони своими руками и особенности обогрева теплицы дровяной печью

При выращивании теплолюбивых растений в климате нашей страны иногда бывает недостаточно просто грамотно построенной теплицы. Зимой и в начале весны, когда морозы особенно сильные, вполне может понадобиться помощь системы отопления.

Понятно, что полноценная система отопления, проведенная в теплице – удовольствие не из дешевых, и большинству садоводов приходится искать альтернативные способы поддержания постоянной температуры внутри теплицы. Одним из таких решений является тепличная печь.

Типы печей

Печи для теплиц разные. Отличаться они могут материалом, из которого изготовлены, типом используемого топлива и некоторыми другими нюансами, такими как форма или размер. Сегодня приобрести или даже самостоятельно изготовить печь можно из самых разных материалов, однако наибольшей популярностью сегодня пользуются печи для обжига кирпича и металла. Металлические печи крайне сложно сделать самостоятельно, поэтому, скорее всего, придется покупать в специальном магазине.

Ожидается огромный выбор различных видов металлических печей для теплиц, поэтому стоит рассмотреть самые популярные из них, их плюсы и минусы.

• «Буржуйка» — Это, наверное, самый популярный тип печки из всех. Представляет собой бочку с приваренной к ней дверцей, трубой радиатора, дымоходом и перемычкой в ​​верхней трети. Популярна «печка» в первую очередь из-за своей простоты и дешевизны (чаще всего печки делают своими руками из старых бочек). Единственным его недостатком является необходимость постоянного контроля огня, так как без регулярной дозаправки топлива он довольно быстро тухнет. Кстати, помимо дров и угля, «Буржуйка» может работать и на опилках.

• «Бубафоня» — Это улучшенный вариант печи-буржуйки. Устроен он примерно так: та же бочка с дымоходом, но уже без дверцы сбоку, вместо нее используется крышка вверху. После того, как в нее залито топливо, сверху на нее ставится пресс , железный блин с дыркой посередине и приваренной к нему полой трубой. Через эту трубу поступает кислород, а пресс позволяет ему распределяться равномерно, постепенно спускаясь по мере сжигания топлива. Из-за этого топливо дольше горит, реже приходится его загружать и тепло лучше сохраняется внутри топки, так как не сдувается естественной мелочью.
• «Вологодский» чрезвычайно похож по своему принципу и устройству на «Буржуйку», но его главное отличие в том, что ствол установлен не вертикально, а размещен горизонтально, что позволяет увеличить площадь для размещения топлива. Благодаря этому печь не требует постоянного присмотра, а загружать в нее топливо необходимо всего 2-3 раза в день. Часто «Вологодку» используют для прогрева системы отопления, так как ее конструкция позволяет подключать к ней трубы для подачи воды. Некоторые модели печей могут работать на дизельном топливе, мазуте и моторном масле.

• Плита Бутакова — Это чрезвычайно мощная и дорогая модель. В ее конструкции предусмотрено сразу несколько труб теплоснабжения, что значительно увеличивает количество поступающего из нее теплого воздуха. Печь имеет очень высокий КПД, но, несмотря на это, из-за своей мощности потребляет много дров. Работает исключительно на твердом топливе, дровах и угле.
• «Булерьян» — Это не очень популярная модель из-за большой мощности и цены. Эта печь чаще всего используется для обогрева больших промышленных теплиц. Как и печь Бутакова, она имеет сразу несколько труб отвода тепла. Даже самая маленькая модель каждую минуту пропускает пять кубов теплого воздуха. Работает на дровах, угле и опилках, а некоторые модели — и на жидком топливе.
• «Слобожанка» аналогична «Бубафону», так же как и в ней дрова загружаются вертикально, есть пресс для трамбовки, но воздух в слобожанку поступает снизу, а не сверху, как в «Бубафоне» . Главным его преимуществом можно назвать возможность подключения водяного контура для создания полноценной системы отопления.

Это только самые популярные модели тепличных печей, но есть и другие. А какие из них установить в теплице, решать каждому. Изготовить печь можно самостоятельно при наличии инструментов по металлу. В качестве материалов для него можно использовать старые бочки и трубы. Из пустого газового баллона можно сделать небольшую печку, просто прикрепив к ней дверцы и трубы для отвода тепла и дыма.

Кирпичная печь немного дороже железной, но выглядят намного аккуратнее, да и работать с ними проще и удобнее. Кроме того, вы можете в полной мере проявить свою изобретательность и фантазию при его строительстве, спланировав все – от размеров до системы дымохода. Даже если вы не хотите строить его сами, вы можете сказать подрядчикам, что вы хотите получить в итоге, и они постараются придерживаться этой конструкции. А также стоит упомянуть печи для теплиц, работающие на газу. Такую печь очень сложно построить, из-за чего цены на них значительно выше. Зато газовая духовка имеет очень высокий КПД и способна работать долгое время без дозаправки.

Варианты топлива

Как упоминалось ранее, вы можете использовать различные виды топлива для обогрева теплицы. Чаще всего, конечно, предпочтение отдают дровам и углям, но в зависимости от определенных условий есть варианты и получше.

• Первым таким вариантом являются опилки которые являются отличным топливом доступным и с высоким КПД. Большинство печей для теплиц могут работать на опилках, а если вы живете в небольшом населенном пункте, то достать их не проблема. Можно обратиться на ближайшую лесопилку или к тому, кто занимается заготовкой дров на зиму самостоятельно. Обычно после этого остается довольно много опилок, которые нужно собрать и выбросить. Скорее всего, они будут только рады тому, что за ними кто-то «приберется».
• Отличным вариантом для растопки теплиц может быть и отработанное моторное масло . Конечно, не все печи могут работать на этом виде топлива, но если поблизости есть автопарк или другие транспортные компании, то есть смысл найти подходящую печь. Отработанное масло имеет очень высокий КПД, а работающие на нем печи не требуют частой дозаправки. Все, что вам нужно, это связаться с владельцем автопарка и попросить разрешения на вывоз отработанного масла.

Это сырье подлежит утилизации, поэтому, скорее всего, будет только рад, что избавится от лишних хлопот.

• Хорошей альтернативой маслу может быть мазут. Обычно никому не нужный мазут остается в локомотивном депо или ТЭЦ. Там его можно попробовать одолжить, конечно, с разрешения начальства.
• Отдельно стоит выделить дизельное топливо в качестве топлива для тепличных печей. Он также имеет очень высокий КПД, но получить его намного сложнее. Он подходит только для тех, кто работает самостоятельно или имеет знакомых, работающих на предприятиях, где сотрудникам выдается определенный запас дизельного топлива, которым они могут распоряжаться самостоятельно. К таким компаниям относятся железнодорожные депо, колхозы и автостоянки.
• Наименее популярный газ. Несмотря на то, что он чрезвычайно эффективен в качестве топлива, газовые плиты стоят больших денег и требуют постоянного внимания, ведь достаточно небольшого отверстия, чтобы газ начал просачиваться. А о том, что будет, если такая конструкция взорвется и говорить не стоит.

Оптимальный выбор

Теперь, зная всю необходимую информацию о печах для теплицы, пора выбрать ту, которая подходит для конкретного случая. А дальше все зависит от того, какого размера теплица, какое топливо в планах использовать и сколько покупатель готов отдать за топку. Стоит рассмотреть каждый критерий по порядку, и начать с размеров теплицы. Если теплица небольших размеров, то для ее обогрева будет достаточно небольшой печки типа буржуйки.

Идеальным вариантом будут «Бубафоня» и «Вологда» , так как они способны обеспечить более длительное горение без дозаправки и не надо бегать и заправлять его каждые полчаса. Если теплица большая, то лучше будет использовать более мощные варианты печей, вроде печей Булерьяна или Бутакова, так как именно они отличаются большой мощностью и КПД. А еще будет плюсом то, что они имеют разные вариации размеров, и чем больше площадь теплицы, тем больше должна быть печка.

Что касается топлива, то выбор невелик. Если есть возможность недорого купить мазут, дизель, отработанное масло или опилки, то предпочтение следует отдать им. Если нет, то в качестве недорогого и эффективного топлива, которое может купить каждый, остаются только дрова или уголь.

Если говорить о цене, то понятно, что чем мощнее и эффективнее печь, тем больше ее цена. Единственное, что можно посоветовать, это делать дымоход не вертикальным, а вести его через всю теплицу. Таким образом, тепло, исходящее от дымохода, поможет увеличить площадь топки, и, кроме того, повысит эффективность тяги. Многие огородники прибегают к таким ухищрениям, если размеры теплиц слишком велики для маленькой печи, но промышленных вариантов явно меньше. А если есть возможность, то печь можно сделать самому – это обойдется намного дешевле.

Важно! Одним из лучших вариантов топок для теплицы на сегодняшний день считается центральная деревянная конструкция. Он работает на доступной каждому древесине, имеет высокий КПД, способен обогреть теплицу значительных размеров и, что немаловажно, построить ее своими руками не составит труда.

Центральная дровяная конструкция: плюсы и минусы

Центральная дровяная конструкция или, как ее еще называют, печь длительного горения – идеальное решение для обогрева теплиц средних размеров. По конструкции похож на бубафон, но увеличен в размерах. Обычно его строят из кирпича и устанавливают посередине теплицы. Он работает на дровах или угле, но, несмотря на это, имеет очень высокий КПД и может эффективно обогреть даже теплицу больших размеров. Дрова в него нужно подбрасывать только раз в день, а уголь вообще – раз в пять дней.

Но у этой конструкции есть несколько недостатков.

• Необходимость частого полива. Центральная деревянная конструкция очень быстро нагревает воздух, поэтому в теплице он всегда будет сухим. Многие растения не переносят такой климат и быстро засыхают без регулярного полива. Чтобы частично компенсировать эффект, опытные огородники советуют установить возле печки несколько бочек с водой.
• Неравномерное распределение тепла. Благодаря конструкции воздух в теплице будет прогреваться неравномерно, непосредственно у топки всегда будет значительно теплее. Особенно это будет заметно в больших теплицах. Этот факт следует учитывать при посадке растений и высаживать более теплолюбивые растения ближе к печи, а не любящие тепло – подальше.

Как видите, центральная деревянная конструкция может стать очень выгодным решением для владельцев теплиц, если вовремя учесть все нюансы ее эксплуатации.

«Бубафоня»

Бубафоня — одна из лучших печей для малогабаритных теплиц. Его конструкция проста и понятна, но в то же время позволяет очень эффективно отапливать теплицу, затрачивая минимум ресурсов и сил. Сделать его самостоятельно не составит никакого труда. В качестве материалов можно использовать старую бочку и немного металла, который наверняка найдется во дворе у каждого заядлого садовода, а различные его чертежи без труда можно найти в Интернете. Стоит разобраться, как устроена самодельная «Бубафоня».

Особенности и устройство

Как было сказано ранее, главной особенностью печи-буржуйки является повышенный КПД и редкая загрузка топлива. Такой эффект был достигнут благодаря вертикальной подаче кислорода и прессу, который помогает эффективно распределять кислород и удалять остатки сгоревшего топлива.

При опускании пресса по мере прогорания топлива вся зола проходит через отверстия между блином и стенками топки, поэтому не мешает кислороду свободно поступать к дровам.

Изготовление

Хотя устройство Бубафони кажется довольно сложным, сделать его своими руками достаточно просто, особенно если вы уже имели дело с металлическими заготовками. Для его создания вам понадобится железная бочка, труба с размерами чуть больше высоты бочки, дымоходная труба и лист металла, из которого изготовить пресс, двери и разные мелкие детали.

Необходимо соблюдать следующие инструкции по изготовлению:

• первым делом нужно взять бочку и отрезать у нее верх, для экономии материалов из нее также можно сделать будущую крышку;
• в нижней части бочки не должно быть зазоров, а если они есть, пусть и небольшие, то лучше их заварить;
• Из прочного куска металла нужно вырезать блин диаметром на 4 см меньше диаметра ствола, а затем в его центре сделать отверстие, подходящее для имеющейся трубы;
• Снизу круга следует прикрепить уголки или металлический профиль для создания зазора между ним и горючим для свободного прохода воздуха;
• нужно приварить трубу и блин друг к другу;
• в крышке для бочки сделать отверстия чуть больше диаметра трубы, зазор между ними должен быть минимальным, но при этом труба должна свободно скользить;
• в дне бочки прорезается отверстие для зольника;
• необходимо изготовить дверцу пепельницы, приварить козырьки и закрепить;
• со стороны верхней трети бочки сделать отверстие под дымоход и приварить к нему;
• печь должна прочно стоять на земле, если она не хочет этого делать самостоятельно, то к ней можно приварить ножки или опоры.

Вот и все, «Бубафоня» готова. Как видите, сделать его своими руками совсем несложно, а весь затраченный труд многократно окупится в будущем.

902:30

«Булерьян»: отличительные особенности

Печь тепличная «Булерьян» не пользуется большой популярностью у садоводов, но не из-за конструктивных недостатков или плохих характеристик, а из-за высокой мощности и цены. Небольшим частным теплицам такая мощность просто не нужна, поэтому ее покупка будет пустой тратой денег. Зато «Булерьян» — идеальный выбор для обогрева больших теплиц.

Обладает огромной мощностью, которая достигается за счет установки сразу нескольких труб отвода тепла и хорошей системы подачи кислорода. Как было сказано ранее, даже самая маленькая модель может производить пять кубометров нагретого воздуха каждую минуту, а у более крупных моделей эта цифра может увеличиваться в несколько раз.
