печка котел с водяной рубашкой, как сделать

Содержание:

Особенности печки длительного горения
Немного истории
Конструкция
Сильные и слабые стороны Бубафони
Как самому сделать печь из газового баллона
Составление чертежа
Толщина стен
Прижимающий блин поршня
Толщина блинов
Расчет оптимальной площади дымоходной трубы
Диаметр воздухозаборника печи Бубафоня
Подготовительные мероприятия
Как происходит сборка конструкции с водяной рубашкой
Сооружение основания
Эксплуатация печи
Как увеличить КПД пиролизной печи

При наступлении зимних холодов добавляется забот у хозяев частных домовладений, которые несут всю полноту ответственности за обогрев своего жилища. В тех помещениях, где мощность основного отопления слабая или оно отсутствует вовсе (сараи, гаражи), приходится подыскивать недорогие альтернативные способы.

Особенности печки длительного горения

Первым делом нужно понять, что происходит во время горения дров. Для появления пламени температуру древесины нужно довести примерно до +150 градусов, используя для этого внешний источник нагревания. Обычно для этого хватает зажженного от обычной спички куска бумаги. После этого начинается процесс медленного обугливания материала, которое после достижения отметки +250 градусов переходит в распад на простые химические элементы.

В состав дыма белого цвета, который появляется при розжиге пламени, входит газ и водяной пар: их источает нагретая древесина. Воспламенение выделяющихся газообразных компонентов наблюдается при достижении нагревания в +300 градусов: в результате этого термохимическая реакция значительно убыстряется.

Распад органического вещества на простые элементы называется пиролизом. Практика показывает, что во время сгорания древесины часть заложенного в нее энергетического потенциала остается не использованным. Это выражается в значительном количестве отходов, остающихся после угасания пламени. В пиролизных печах топливо используется гораздо эффективнее, что достигается отдельным сжиганием выделяющихся во время горения топлива газов.

При этом скорость тления самой древесины очень небольшая, что способствует увеличению продолжительности работы печи на одной закладке. Печь Бубафоня, которая является разновидностью пиролизного обогревателя, гарантирует практически полное сгорание всего топлива.

Немного истории

Разработку печи Бубафоня приписывают народному умельцу Афанасию Бубякину из Колымы. Впоследствии в его честь и было названо новое изобретение. Афанасий во время своих опытов отталкивался от устройства пиролизного котла Strоpuva литовского производства.

Отечественный изобретатель постарался максимально упростить конструкцию, чтобы ее можно было сооружать своими руками. Эта специфика Бубафони и объясняет ее высокую популярность. Учитывая то, что материалом для изготовления этого прибора в основном выступают подручные средства, внешней эстетичностью он похвалиться не может. Сильными сторонами печки является ее простота, эффективность и надежность.

Конструкция

Печь длительного горения Бубафоня включает в себя следующие узлы:

1. Корпус. Основной элемент прибора, обычно имеющий форму цилиндра. Изготовляют его чаще всего из баллонов, бочек, крупных огнетушителей, толстых заваренных труб и т.п.
2. Дымоход, по которому отводятся продукты горения. Материалом для его изготовления обычно выступает металлическая труба диаметром 110-250 мм. Она фиксируется при помощи сварки на верхнюю часть печи.
3. Поршень. На нижнюю часть металлического круга навариваются ребра: трубу воздуховода фиксируют в центральной его части. За счет ребер достигается создание дополнительной прослойки воздуха, разделяющей топливо и поршень. Это делает процесс тления более эффективным и стимулирует активное выделение пиролизных газов.
4. Регулятор. Благодаря этой задвижке осуществляется подача кислорода внутрь топки.
5. Крышка. Она имеет отверстия под воздуховод, образуя в комбинации с поршнем вторичную камеру сгорания. Внутри этого отсека происходит сгорание пиролизных газов.

Сильные и слабые стороны Бубафони

Пиролизная печка обладает целым рядом положительных качеств:

• Простота конструкции. Имея навыки сварочных работ и опыт работы с металлом, соорудить печку не составит большого труда.
• Универсализм. Бубафоня очень неприхотлива в плане топлива: в нее можно бросать дрова, уголь, опилки, щепки и другие виды древесных отходов. Также печка хорошо справляется с пеллетами – недорогими экологичными гранулами.
• Длительность работы. Время перегорания одной закладки дров – почти сутки: на протяжении этого времени печь исправно выделяет тепло. Этот показатель может меняться в зависимости от модификации прибора, объема его топки, скорости циркуляции кислорода и пр.

Следует также упомянуть об основных недостатках Бубафони:

• Невысокий КПД. Причиной этого является неравномерный нагрев корпуса прибора при достаточно низкой теплоотдаче. Более «продвинутые» пиролизные печи в этом плане на порядок эффективнее: их КПД нередко превышает 90%.
• Неудобная чистка. Как такового зольника в конструкции не имеется, поэтому остатки продуктов горения извлекают через верх. Некоторые модификации печи оснащаются внизу дверкой, облегчающую процедуру уборки пепла и золы.
• Низкая эстетичность. Внешний вид Бубафони вряд ли можно назвать красивым, поэтому ее в основном применяют для обогрева подсобных помещений.

Как самому сделать печь из газового баллона

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

В ходе работы по сооружению Бубафони своими руками необходимо осуществить следующие мероприятия:

1. Подготовить помещение, инструменты и материалы.
2. Собрать конструкцию.
3. Сделать дымоход.
4. Обустроить основание под пиролизную печь.

Составление чертежа

Главная пропорция по ходу изготовления самодельной печки Бубафоня из газового баллона — это математическое отношение параметра внутреннего диаметра корпуса и его высоты. Оно должно находиться в пределах от трех до пяти к одному. Оптимальное значение диаметра — от 30 до 80 см.

Делать диаметр корпуса печи меньшим 30 см не эффективно, поскольку кислород слишком быстро будет циркулировать по камере сгорания, не вступая в полноценную реакцию с дровами. Это приводит к заметному снижению КПД прибора. В камерах диаметром более 80 см возникает другая проблема — в ней дрова у края горят очень медленно, а по центру – быстрее. По ходу выгорания топлива возникает провал, в который опускается поршень. Как результат, пламя постепенно угасает. На чертеже диаметр удобнее обозначить буквой D, а высоту – H.

Толщина стен

Этот параметр является вторым по важности при расчетах, как сделать печь Бубафоня. Хорошая эффективность теплообмена обеспечивается стальным корпусом толщиной 4-5 мм. При уменьшении этого показателя наблюдается сокращение время работы прибора на одной топливной закладке. К тому же, слишком тонкие стенки быстро прогорают. Иногда таким образом делают печь в теплицу длительного горения своими руками, что весьма практично.

Прижимающий блин поршня

Расстояние от поршня до внутренней поверхности поршня рассчитывают по формуле 0,5хD. Для вычисления диаметра блина, соответственно, применяется формула d = D – 2хH. Подсчет высоты прижимающих ребер из металлического профиля происходит более сложно, т.к. зависимость между величинами параметров нелинейная. Теоретически для корпуса печи диаметром 60-80 см этот параметр берется, как число 0.1хD. Печь Бубафоня из газового баллона меньшего размера рассчитывают по уравнению-пропорции, приняв во внимание, что при D0 = 30 см h0 = 4 см.

Толщина блинов

Эта величина находится в обратной пропорциональности к внутреннему диаметру D. Необходимо добиться оптимального нажима поршня на топливную закладку. Если давление будет недостаточным, это приведет к снижению коэффициента обратного действия. Как результат, может случится обратное возгорание топки с дальнейшим выходом дыма через трубу. Если же поршень будет очень тяжелым, это заметно уменьшит необходимую для качественного горения воздушную прослойку: в результате пламя затухнет.

Соотношения между внутренним диаметром и толщиной блинов примерно такие:

• 30 см – 6-10 мм.
• 40 см – 6-8 мм.
• 60 см – 4-6 мм.
• 80 см – 2,5-4 мм.

Расчет оптимальной площади дымоходной трубы

При определении наименьшей допустимой величины площади S трубы отталкиваются от максимального выделения энергии в час. S(см2) = 1.75 х Е (кВт/час). Здесь Е = m х q где m – это вес одной порции топлива: ее высчитывают, умножив максимальный объем закладки V на ее плотность. Коэффициентом q обозначают удельную энергию сгорания единицы объема топлива за 1 час.

Диаметр воздухозаборника печи Бубафоня

Вооружившись величиной диаметра дымоходной трубы, можно легко подсчитать сечение воздуховода поршня. Эту величину обозначают литерой d: она равна половине значения квадратного корня из отношения 4S/π.

Подготовительные мероприятия

Так как для сооружения печи Бубафоня из газового баллона потребуется сварочный аппарат, необходимо заранее подыскать для работы подходящее помещение. Оно должно в обязательном порядке быть оснащено эффективной вентиляцией, бесперебойным электропитанием и надежной проводкой (как правило, использование сварки провоцирует скачки напряжения в сети). Рабочее помещение должно иметь хорошую защиту от климатических воздействий и обладать достаточным простором. Желательно наличие также хорошей звукоизоляции, поскольку болгарка и сварочный аппарат являются довольно шумными инструментами.

Также необходимо заготовить следующие материалы:

• Старый газовый баллон. Это основа для пиролизной печки. Также на эту роль подойдет стальная или чугунная бочка объемом примерно 200 л, имеющая прочные стенки без ржавчины. Нередко для этого используются большие огнетушители или металлические трубы с заваренным дном.
• Куски арматуры. Они понадобятся для изготовления ручек, которые обычно устанавливаются по бокам корпуса и сверху крышки. Это заметно облегчает процедуру чистки печи от остатков горения и перемещения ее с места на место.
• Стальной лист для поршня.
• Пара металлических труб. Они нужны для изготовления дымохода и воздуховода. Оптимальным сечением для воздушной трубы является показатель в 85-100 мм. При этом она примерно на 150 мм превышает высоту баллона. Для дымохода понадобится более широкая труба: ее диаметр должен быть не менее 150 мм. Протяженность дымового канала не должна уступать поперечному сечению баллона.
• Швеллер.
• Материал для закладки фундамента под печку.

Перечень необходимых для работы инструментов:

• Молоток.
• Тиски.
• Лопата.
• Мастерок.
• Портативный сварочный аппарат с комплектом электродов.
• Болгарка для порезки заготовок.
• Рулетка, карандаш, отвес и уровень.

Как происходит сборка конструкции с водяной рубашкой

Изготовления дымохода осуществляется в следующей очередности операций:

1. Аккуратно разрезают баллон в верхней части. Из получившегося в результате этого колпака впоследствии изготовляется крышка для котла.
2. Дно баллона оснащается самодельными ножками. Каждую из них перед фиксацией необходимо выставить точно по уровню.

Поршень конструируется в три этапа:

1. Вырезается стальной круг: в поперечном сечении он должен уступать внутреннему диаметру баллона примерно 35-45 мм. Благодаря боковым зазорам пиролизные газы без помех будут просачиваться во вторичную камеру. По центру круга выполняется отверстие под воздуховод: эта труба должна вставляться в него достаточно плотно.
2. Далее проводится сварка друг с другом металлического круга и трубы.
3. Поверх поршневого основания приваривается кусок швеллера.

Для изготовления крышки печи можно использовать верхнюю срезанную часть баллона. На ее поверхности наносится разметка под трубу воздуховода с закрепленным подающим поршнем. При этом необходимо предусмотреть определенный запас для свободного перемещения трубы. По нанесенным линиям производится вырезание. Сбоку самодельная крышка оформляется ручками, для чего используются согнутая в тисках арматура. Теперь можно приступать к установке дымохода вверху импровизированной пиролизной печи. При помощи болгарки делается вырез под заготовку трубы: для скрепления деталей также используется сварка.

Чтобы увеличить качество тяги дымохода, его рекомендуется изготовить из двух перпендикулярных друг другу колен. Для этого на торце выходящего из печи отрезка трубы выполняют рез под углом 45 градусов, после чего соединяют его сваркой с куском трубы того же диаметра. Не будет лишним позаботиться о дополнительной защите для дымохода от попадания внутрь мусора и климатических осадков – для этих целей обычно изготовляется колпак-отражатель.

На этом основная часть работ по сооружении Бубафони считается оконченной: ее можно запускать в эксплуатацию. Установить печь желательно на заранее обустроенный фундамент.

Сооружение основания

Основание под печку Бубафоня закладывается таким образом:

1. Первым делом выкапывается квадратная яма. Ее примерные размеры – 150х150 см, при глубине 20-30 см.
2. Дно траншеи засыпается подушкой из щебня и заливается раствором бетона. Для выравнивания его поверхности пригодится мастерок. Когда залитый участок схватится, необходимо проверить горизонтальность его поверхности при помощи строительного уровня. Если нужно, проводится дополнительная корректировка.
3. Поверх полностью высохшей бетонной подставки укладывается огнеупорный кирпич в несколько рядов. Обычно достаточно 2-3 слоев.

Эксплуатация печи

Перед розжигом Бубафони изнутри корпуса необходимо извлечь приваренный воздуховод, сняв перед этим верхний колпак. Внутрь печки делается закладка древесных поленьев в горизонтальном положении, впритык друг ко другу. При вертикальной закладке могут возникать некоторые препятствия на пути движения поршня: обычно это происходит в тех случаях, когда поленья не полностью прогорают.

В результате тление в первичной камере перерастет в полноценное горение, что серьезно нарушает правильное функционирование печи. Дрова в таком случае расходуются намного быстрее, а из воздуховода начинает просачиваться дым. При укладке поленьев запрещается перекрывать участок, где приварен дымоход.

На дрова насыпают слой щепок, опилок или измельченных веток. Сверху на них нужно положить пропитанную керосином старую ткань или бумагу. На топливной закладки впритык устанавливается поршень и надевается крышка. Для поджигания дров нужно поджечь кусок ветоши или бумаги, и забросить его внутрь через воздушную трубу. Спички в этом случае неэффективны, так как они гаснут, не успев достичь топлива. После загорания дров делают паузу в 15-20 минут, дав им хорошо разгореться. Когда пламя наберет силу, задвижку на воздушной трубе следует закрыть: таким образом Бубафоня переводится в основной рабочий режим.

Как увеличить КПД пиролизной печи

В основном КПД Бубафони снижается из-за неравномерного нагрева ее корпуса; это приводит к ухудшению эффективности теплообмена прибора с окружающим пространством. Существует довольно простой способ оптимизации процесса с помощью гофрированного металлического листа. Из него изготовляется импровизированная рубашка для корпуса: ее фиксируют поверх баллона сваркой или скрутками.

Благодаря этой модификации восходящие конвекционные потоки получают возможность лучше формироваться. При этом холодный воздух будет поступать снизу ребер, а нагретый -выталкиваться вверх. Для этих же целей применяется обкладка корпуса кирпичом. Воздвигнутые таким образом боковые стены начинают аккумулировать исходящее от печи тепло, равномерно отдавая его в окружающее пространство.

Еще одним популярным вариантом увеличения эффективности пиролизной печи является котел Бубафоня с водяной рубашкой. Чаще всего водяной контур изготовляют из металлической бочки или ящика, заливая в них воду. Поместив внутрь изготовленной конструкции раскаленную Бубафоню, можно добиться нагревания воды и пустить ее внутрь отопительной системы. Таким образом удается обзавестись своеобразным бойлером для обогрева обширного помещения.

Создавая водяную рубашку, необходимо принять все необходимые меры, чтобы сделать ее максимально надежной. Если для этих целей используется ящик, он должен быть качественно проварен, во избежание протечек. Все швы желательно уплотнить термостойким герметиком. Рекомендуемая толщина стального листа для изготовления водяного контура – не менее 3 мм. Сверху ящик лучше всего закрыть крышкой с ручками. Печь Бубафоня длительного горения с водяной рубашкой может дополнительно оснащаться теплообменником, состоящим из тонких трубок.

Существует несколько полезных советов для более качественной и безопасной эксплуатации печи из газового баллона длительного горения:

• Установку прибора в помещении лучше всего проводить на лист металла.
• Пространство вокруг печи необходимо освободить от любых легковоспламеняющихся предметов.
• При розжиге топлива не рекомендуется злоупотреблять горючей жидкостью.
• Корпус изделия довольно сильно раскаляется, поэтому при обслуживании обогревателя необходимо облечься в толстые перчатки.
• Чтобы погасить пламя, закрывается заслонка на воздушной трубе.
• Красить детали Бубафони категорически запрещается.

Печь бубафоня – принцип ее работы, конструктивные элементы, правила сборки, плюсы и минусы

Содержание:

1. Конструктивные особенности бубафони
2. Расчеты конструктивных элементов печки
3. Котел из газового баллона
4. Котел с водяной рубашкой
5. Сборка бубафони

Свое название печь бубафоня получила от своего создателя – умельца, который живет на Колыме, Афанасия Бубякина. Он в интернете регистрируется в разных сервисах и порталах под ником bubafonja. Нельзя сказать, что свое детище он изобрел сам. За основу печки была взята уже действующая конструкция, которая носит название Стропува. Это агрегаты, которые выпускает литовский производитель. Просто Бубякин доработал конструкцию, повысил ее КПД и добился максимального горения топлива.

Бубафоня в сборе

Что самое удивительное, чертежи умелец выставил в свободном доступе, которыми не замедлили воспользоваться все домашние мастера. При этом конструкция оказалась очень простой с минимальным количеством элементов. Изготовить ее можно за один день, если владеть навыками работы сварочным аппаратом. При этом высокой квалификации здесь не надо. Но самое удивительное то, что печка бубафоня может работать на любом твердом топливе: опилки, дрова, ветки, еловые или сосновые шишки, уголь (антрацит).

Во всем хороша печь Афанасия Бубякина, но есть у нее и один недостаток, который лишает возможности установить ее в систему водяного отопления. То есть, она для этих целей не предназначена. Как отдельный отопительный агрегат, она работает превосходно, даже можно соединить ее с ГВС. Но с отоплением не получается. Если подключить ее к отопительной системе дома, то котел бубафоня себя начинает проявлять, показывая все негативное. А именно:

• Увеличивается расход топлива, снижая КПД до 60%.
• На стенках топки и дымохода осаждается сажа, которая интенсивно растет.
• Одной загрузки хватает на 12 часов. Такой же котел от Стропува требует топлива через каждые 30 часов.
• В сильные морозы в дымоходе образуется конденсат, который тут же замерзает, сужая сечение дымоходной трубы.
• Редко, но случается, процесс обратного горения. Это когда воздух в топку подается не из поддувала, а из дымохода.
• Очень сложно регулировать температуру нагревания воды в системе отопления. Котел работает скачкообразно, достигая максимальных температур до +97°, что чревато большими неприятностями.

Как сгорает топливо и остальные процессы внутри агрегата

Но необходимо отметить, что конструкция печки Стропува очень сложная. В ней большое количество разных элементов, которые влияют на качество работы прибора. Мастер с Колымы просто упростил ее, сделав эффективным сам процесс сгорания топлива. А этот процесс состоит из двух этапов: пиролиз, то есть, тление топлива при небольшом количестве кислорода, и дожигание газогорючей смеси, в которую входят кислород, пиролизные и дымовые газы.

Конструктивные особенности бубафони

Итак, как уже говорилось выше, сделать бубафоню своими руками – не проблема. Главное – разобраться в ее конструкции и понять принцип работы печки. На фото ниже показана схема расположения основных элементов агрегата. То есть, это емкость, она же корпус печи, в которую закладывается топливо. Чтобы происходит пиролиз, необходимо создать условия, при которых в зону горения будет подаваться минимальное количество воздуха. Это будет обеспечивать труба, которая будет проходить сквозь верхнюю крышку бубафони. Крышка плотно прилегает к корпусу прибора, здесь должна обеспечиваться полная герметичность.

Схема конструкции печи бубафоня

Чтобы пространство тления топлива в процессе сгорания последнего не увеличивалось, что может привести к возгоранию тех же дров или опилок, а этого нельзя допустить, необходимо установить поверх топки какой-то груз, который будет опускаться по мере сгорания топлива и выдерживать необходимый зазор между грузом и зоной тления. В качестве такого груза используется металлический блин, к которому с нижней стороны приварены металлические профили. Последние будут утяжелять груз и создавать тот самый необходимый зазор за счет своих размеров.

Этот утяжеленный блин соединен сваркой с телескопической трубой, по которой должен воздух проникать в зону горения печки. И между ними есть отверстие, которое позволяет воздуху проникать внутрь. И последний элемент агрегата бубафоня на опилках или дровах – это дымоход. Он обычно крепится к выходному патрубку, который устанавливается сбоку корпуса прибора.

Размеры корпуса и распределителя воздуха

Бубафоня – это печь длительного горения, поэтому в ней происходят сразу несколько сложных теплотехнических процесса. Но чтобы их добиться пришлось находить определенные чисто конструктивные решения. К примеру, процесс пиролиза происходит под грузов в виде блина. При этом пиролизные и дымовые газы проходят в камеру над грузом через зазор между блином и стенками корпуса печки бубафони. Зазор настолько мал, что дает возможность под гнетом происходить пиролизным процессам. То есть, сам пиролиз в плане эффективности возрастает, а соответственно растет и роль дожига над блином. Поэтому, если правильно собрать агрегат точно по чертежам Бубякина, то можно саму конструкцию уменьшить почти вдвое.

Правда, необходимо отдать должное, что температура тления и дожига требует особого отношения к материалам, из которых будет собираться печь бубафоня своими руками. Это на самом деле важная составляющая, от которой зависит долгосрочная эксплуатации нагревательного прибора. Металл должен быть достаточно толстым, чтобы его не покоробило и не повело. Поэтому чаще всего мастера используют для этих целей газовые баллоны. Изготовить печь бубафоня из газового баллона своими руками просто. Сам процесс сборки упрощается еще и тем, что баллон уже является готовой конструкцией корпуса нагревательного агрегата с толщиною стенки 6-8 мм.

Вариант элементов

Расчеты конструктивных элементов печки

При кажущейся простоте печи бубафоня необходимо понимать, что ее размеры играют немаловажную роль. Особое внимание надо уделять соотношению ее диаметра к высоте. Данный показатель варьируется в пределах от 3:1 до 5:1. При этом строго подбирается именно диаметр конструкции, он варьируется в диапазоне 600-800 мм. Почему так строго?

• Если выбрать корпус меньшего диаметра, то внутри агрегата поступающий в зону тления воздух не успеет максимально нагреться и перемешаться с пиролизными газами. Он просто вылетит в дымоход, унося за собой и позиции КПД. При этом в камере дожига не будет образовываться горючая смесь, которая должна сгореть.
• При большом диаметре котла само топливо в основном будет гореть по центру, а края будут сгорать медленно. То есть, внутри зоны тления образуется яма. Получится так, что груз (блин) будет располагаться на краях топливной загрузки, а под ним образуется свободное пространство, которое будет заполняться поступающим воздухом. Топливо просто начнет гореть, и придется забыть о пиролизе, как таковом. Опять снижение КПД. Но, как показывает практика, в данной ситуации чаще всего печь просто затухает.

Так горит топливо в зоне тления под блином

Возвращаемся к толщине стенки. Если изготавливается бубафоня с водяной рубашкой, то данный показатель не должен быть меньше 4 мм. Все дело в том, что через тонкую металлическую стенку тепло тут же перейдет в воду, а вот отводящие газы тут же начнут остывать. При температуре ниже 400С процесс дожига просто невозможен. То есть, газогорючая смесь не будет сгорать, на стенках образуется нагар, внутри дымохода конденсат. И это все является снижением не только КПД, но и срока эксплуатации печки бубафоня.

Внимание! Слишком толстый металл корпуса тоже не является эффективным решением. Потому что тепловая инерция (и временная тоже) создадут условия, при которых котел может закипеть. Поэтому оптимально считается, что толщина стенки прибора должна быть в пределах 6 мм. А если используется для сборки печки жаропрочная сталь, то толщину можно снизить до 4 мм.

Печь из бочки с тонкой стенкой

Котел из газового баллона

Бубафоня из газового баллона (чертеж приложен) – это наилучшее решение. По сути, это готовый корпус с днищем. Остается только отрезать скругленный верх, который прекрасно будет справляться с ролью крышки.

• Перед началом резки надо открыть вентиль баллона, чтобы спустить остатки газа. Специалисты вообще советуют перед любыми манипуляциями с баллоном промыть его теплой водой. Для чего откручивается вентиль и в отверстие заливается вода.
• Срезать крышку можно болгаркой из газовым резаком. Рез производится по началу скругления.
• После чего линию среза на корпусе и крышке надо доработать болгаркой, на которую насаживается шлифовальный камень. Чистота кромок – основное условие правильной сборки бубафони.

Бубафоня из газового баллона

Сборка распределителя воздуха

Основной элемент распределителя воздуха – блин, который вырезается из листового железа. Основной его параметр – диаметр. По сути, это внутренний диаметр газового баллона, из которого надо вычесть две ширины зазора между блином и стенками корпуса печки. Есть определенные строгие нормы зазора. Они соответствуют соотношению – 0,05D, где D – это внутренний диаметр баллона. К примеру, если D равно 300 мм, то зазор будет равен 15 мм. Теперь можно подсчитать и диаметр блина: 300-15×2=270 мм.

Теперь необходимо определиться с размерами ребер, которые будут утяжелять блин и создавать зазор между ним и топливом. Обычно для этого используется соотношение: 1:D. Но многое будет зависеть от диаметра используемого газового баллона. То есть, данное соотношение не для всех диаметров одинаковое. К примеру, для D=600 мм, высота ребер будет равна 60 мм. Для D=300 мм, высота будет равна 40 мм.

Что касается толщины листа, из которого будет вырезан блин, то здесь также есть свое соотношение относительно диаметра корпуса бубафони (с водяным контуром или без такового). И чем меньше диаметр печки, тем толще в ней должен использоваться блин. Данный размерный показатель является критичным, то есть, он должен быть точным. Проводимые расчеты очень сложны, поэтому мастера пользуются уже готовыми соотношениями.

В качестве ребер для распределителя воздуха можно использовать разные профили (готовые или изготовленные своими руками). На фото ниже показано несколько вариантов, которые можно использовать при изготовлении печи бубафони своими руками (схемы и чертежи здесь не нужны). Все достаточно просто. Главное – правильно по размерам нарезать элементы, правильно их уложить по месту и приварить. Кстати, сварку необязательно проводить по всем линиям стыка, можно ее провести по участкам.

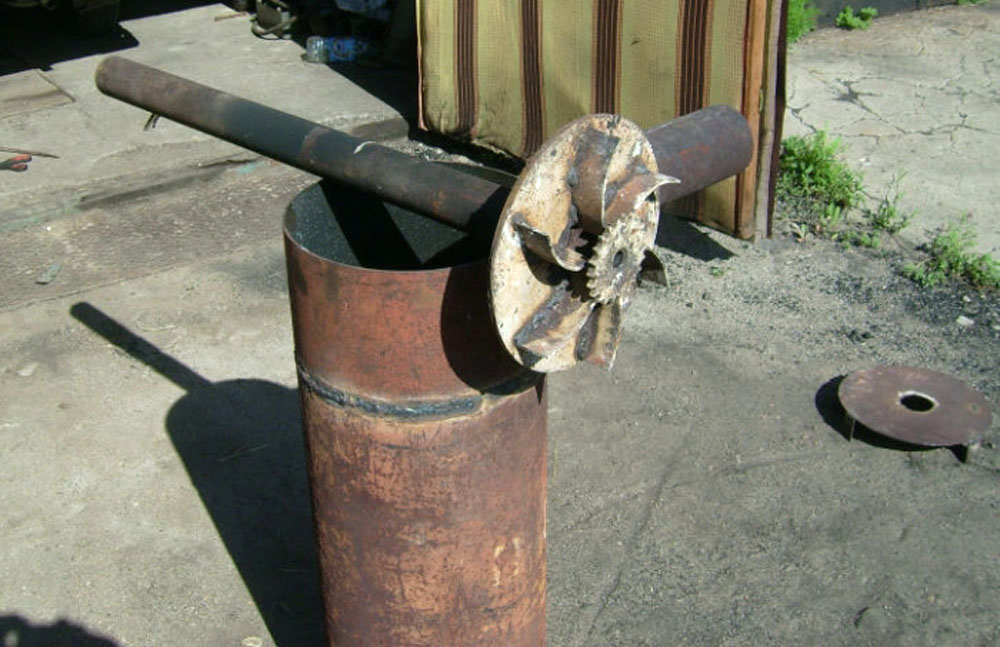

Сборка распределителя воздуха

Внимание! На фото хорошо видно, что нижний конец трубы располагается по нижнему краю ребер. Это делается с единственной целью, чтобы входящий в зону горения воздух несколько сантиметров прошел по трубе, которая сама располагается в этой зоне. То есть, воздух попросту нагревается, перед тем как попасть в зону тления дров или опилок.

Обратите внимание на вторую картинку, где показан распределитель с изогнутыми ребрами. Такую конструкцию устанавливают в печки с большой высотой и небольшим диаметром.

• Во-первых, таким образом, увеличивается путь воздуха из трубы до топлива.
• Во-вторых, происходит завихрение, что помогает в небольшом объеме максимально сжигать его.

Немного о дымоходе

Сечение дымохода котла бубафоня зависит от объема заложенного топлива и от теплоемкости его сгорания. Формула такая:

S=1,75 x e x M, где е – это теплоемкость топлива, М – масса закладки. Теплоемкость у каждого вида топлива разная. Вот только несколько видов.

• Дрова – 2,82 кВт/ч.
• Опилки – 3,2.
• Уголь – 4,85.
• Брикеты из разных пород дерева – 3,1-3,5.
• Торф – 2,36.

Котел с водяной рубашкой

На фото ниже показан котел бубафоня с водяной рубашкой (чертеж принципиальной схемы). Конструкция на самом деле простая, в состав которой входит сама печь с двойной стенкой, между которыми находится вода для нагрева. Понятно, что основное значение а в данном случае – это зазор. Ничего считать уже не надо, потому что все отработано на практике. Поэтому зазор 40-60 мм – идеальный.

Принципиальная схема работы бубафони с водяной рубашкой

Что касается толщины металла, используемого для сооружения бубафони, то тут есть определенное соотношение: 1 мм толщины на 1 бар давления, создаваемого водой при нагреве. При этом учитывается, что данное соотношение берется из расчета высоты котла в 2 м. По итогам опытных образцов толщина стенки в 2,5 мм прекрасно справляется с нагрузками.

Сборка бубафони

Итак, изготовленная печь длительного горения своими руками по чертежам (или без них) готова, можно переходить к ее эксплуатации.

• Делается закладка топлива, которая поджигается сверху.
• Сверху устанавливается блин, к которому приварена труба для подачи воздуха.
• Сверху трубы и самого котла устанавливается крышка, которую скрепляют металлической лентой на лягушке.

В принципе, все. Теперь о некоторых требованиях по установке.

• Ставить агрегат можно только на огнеупорное основание. Хорошо, если к печке приварить четыре ножки.
• В системе дымохода должен быть сборник конденсата, в который обязательно монтируется сливной вентиль.
• Стены, у которых будет производиться монтаж печи, должны быть облицованы негорючим материалом.

Печка бубафоня в теплице

Такие печки в основном используются для обогрева подсобных и хозяйственных помещений (гараж, склад, цех, хлев и так далее). Но сегодня, исходя из экономии топлива, производится эксплуатация бубафони в теплицах, где они себя неплохо зарекомендовали. И все дело не только в том, что они имеют неплохой КПД и экономичное сжигание топлива. В них можно сжигать практически любой вид твердого топлива. К примеру, булерьян рассчитан только на дрова, а бубафоня может работать и на угле.

Сегодня по поводу эксплуатации и конструкции данной разновидности печек много вопросов. К примеру, а может ли работать бубафоня на отработке? Сразу надо оговориться, что это печь длительного горения на твердом топливе. На отработке может работать другой тип печек, и также с большой экономией топлива и неплохим КПД. Только называются они по-другому, и конструкция и у них тоже другая.
