Балки перекрытия из бруса: особенности и способы применения

Главная > Информация > Статьи > Балки перекрытия из бруса: особенности и способы применения

 Не стоит умалять важность балок перекрытий в деревянном доме, без них никуда. Прежде чем приступить к работе по установке балок, следует досконально изучить возможности и особенности различных материалов, которые специалисты используют в строительстве.

Балки перекрытия – это не только чердачные, цокольные или подвальные конструкции, балки устанавливают и между этажами. Неграмотная их установка и непродуманное решение о выборе материала на межэтажном уровне может привести к различным последствиям, в том числе к ограничениям в использовании второго этажа.

Типы материалов используемых при установке балок перекрытия

Строители используют различные материалы для установки балок перекрытия. В качестве балок перекрытия используется армированный бетон, монолитные железобетонные балки, пенобетонные блоки и деревянный брус. На сегодняшний день люди все чаще склоняются к строительству собственного частного дома и, как правило, выбирают деревянное домостроение. Поэтому разберемся именно с брусовым перекрытием, его особенностями и нюансами выбора сечения бруса.

При установке балок перекрытия в деревянном доме из клееного бруса, следует обратить внимание на один из самых важных аспектов – это выбор сечения бруса. Наиболее грубая ошибка — выбор сечения бруса исходя из экономии. При грамотном подходе к установке балок перекрытия строители должны делать основательные расчеты сечения.

Выбирая сечение бруса, профессионалы опираются на специальные формулы. В данных формулах учитывается сопротивление и влажность древесины, из которой изготовлен брус. Все базовые параметры прописаны в СНИП II-25-80. Каждый строитель обязан знать данные параметры. В СНИПе также можно найти информацию в таблицах, посредством которых возможно определить параметры балок для определенных межэтажных конструкций.

Расчет параметров бруса перекрытия определяется с учетом таких факторов как: ширина пролета, форма сечения бруса и расстояние между балками. Следует также учитывать, что величина прогиба при нагрузке укладываемого брусового перекрытия не должна превышать 1/250 длины пролета для межэтажных перекрытий и 1/200 длины пролета для чердачного перекрытия. Неподготовленному человеку сложно выполнить аналогичные расчеты, поэтому существует множество программ-калькуляторов, в которые вводятся базовые данные: материал балки (бревно/брус), порода древесины, из которых изготовлен брус, ширина балки, высота бруса, длина пролета. Имея эти данные, можно подобрать подходящее сечение для балки перекрытия.

Важно помнить, что таких программ большое множество, и нельзя быть стопроцентно уверенным в правильности их подсчетов, поэтому самым проверенным способом расчета сечения балок остается обращение за расчетом к профессионалу, который имеет опыт вычислений.

Профессионалы помимо перечисленных выше базовых данных учитывают также шаг между поперечинами и нагрузку. Под нагрузкой имеется ввиду не только вес мебели и людей, но и вес материалов. Если это чердачное перекрытие то нагрузка, равняющаяся 200 килограмм на метр, будет достаточна, но совершенно не приемлема для межэтажных конструкций. Поскольку межэтажное перекрытие подразумевает дальнейшее проживание, а значит и размещение на данном покрытии мебели и хождение людей, а помимо веса мебели следует учитывать нагрузку самих материалов таких как: брус перекрытия, теплоизоляционный материал, звукоизоляционный материал, а также черновой и чистовой пол. Поэтому специалистами оптимальной нагрузкой устанавливается 300 килограмм на один метр.

Как правило, предприятия реализуют следующие размеры балок от 100*100 мм до 100*250 мм и от 150*150 мм до 150*250 мм. Таким образом, брус для межэтажных перекрытий должен быть как минимум 100*250 мм, а для чердачного перекрытия –100*200 мм в случае, если шаг между поперечинами равен 60 мм.

Особенности монтажа балок перекрытия

Крайняя балка должна отступать от стены минимум на пять сантиметров, а следующая балка в нашем случае лежит на расстоянии 60 сантиметров от крайней. Каждая балка должна ложиться на всю толщину стены, чтобы обеспечить максимальную устойчивость и опору.

Обратите внимание, шаг в 60 сантиметров приведен в качестве примера. Каждое перекрытие может иметь свой шаг, чем больше ширина пролета, тем меньше шаг между балками. Длина шага также зависит от толщины половой доски. Если планируется настилать пол досками толщиной 28 миллиметров и меньше, то длина шага не может быть больше 50 сантиметров.

Как известно, длины профилированного или обычного цельного бруса может быть не достаточно, потому что все чаще практикуется строительство нестандартных помещений. Поэтому оптимальным вариантом становится клееный брус, поскольку позволяет установить балки перекрытия на длинных пролетах. Балки из клееного бруса обладают высокой прочностью и хорошей сопротивляемостью к нагрузкам.

Почему балки перекрытия из клееного бруса является самым распространенным материалом?

1. Легкость монтажа: монтажом балок перекрытия могут заниматься всего два человек, а также не требует применения специализированного оборудования.
2. Приемлемая цена.
3. Высокая прочность и долговечность: балки перекрытия из клееного бруса служат более 50 лет.
4. Простота ремонта: при надобности балки легко поддаются демонтажу, достаточно просто разобрать необходимый участок пола и извлечь нужный элемент, заменив на новую балку.

Зачастую, балки перекрытия из клееного бруса являются единственным оптимальным вариантом, тем более для бревенчатых и каркасных домов. Также брусовые балки всегда применяются для конструкций из газобетона или пенобетона. Это обусловлено возможностями несущей конструкции. Для таких конструкций не предусмотрено использование тяжелого материала для балок перекрытия, например, как железобетон.

видео-инструкция по монтажу своими руками, особенности устройства конструкций 5, 6 метров, по двутавру, крепления балок, лагов, максимальная длина клееного материала, какой использовать лучше, сечение, размер, цена, фото

Статьи

Устройство перекрытия в доме из бруса – важная тема, в которой должен разбираться любой строитель. Сечение, материал и размер бруса для перекрытия следует подбирать на основе расчетов и практических знаний, а теоретические основы мы рассмотрим в рамках статьи. Кроме того, вы узнаете ряд полезной информации по работе своими руками.

Размер лагов бруса перекрытия подбирается в зависимости от ожидаемых нагрузок и длины пролета.

Перекрытие брусом

Назначение и разновидности

Перекрытие брусом по двутавру в качестве промежуточного соединения.

Брус для перекрытий используется в качестве несущих балок, которые передают нагрузку от всех находящихся в помещении предметов, включая собственный вес перекрытия, стенам сооружения. Эти балки служат опорой для половых лаг и основой для отделочного покрытия потолка.

Таким образом, мы видим, что перед нами конструкционный элемент, грамотное использование которого требует правильного расчета таких параметров, как:

• сечение бруса для перекрытия. Важно подобрать ширину и высоту сечения, а также их соотношение;
• длина балки по отношению к ее сечению. Существует максимальная длина перекрытия из бруса, и обычно она не превышает 6 метров, так как деревянный материал не может надежно справляться с пролетами больших размеров;
• шаг расположения несущих элементов по перекрываемой площади;
• влажность пиломатериала. Это также очень важный параметр, от которого может зависеть успех всего мероприятия;
• порода древесины, используемая при изготовлении балок. Чаще всего это сосна;
• качество пиломатериала. Важно следить за отсутствием трещин, большого количества сучков и других дефектов;
• наличие, степень и состав обработки древесины защитными комплексами, включающими антисептики, фунгициды, антипирены и инсектициды.

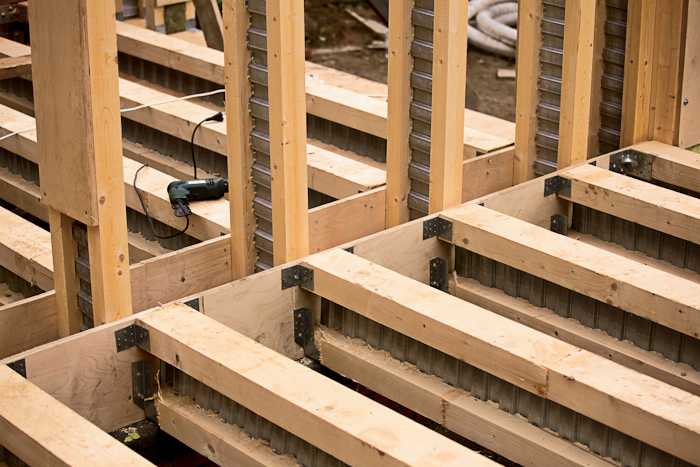

На фото – перекрытие первого этажа.

Для сооружения межэтажных конструкций обычно используют массивный четырехкантный материал из сосны северных пород. Наиболее популярные сечения – 100х100 мм, 150х100 мм, 150х150 мм, 200х150 мм, 200х200 мм.

Считается, что наибольшей несущей способностью обладают детали, высота которых превышает ширину как 7:5, а длина превышает высоту примерно в 24 раза.

Важно!
Назначение бруса для междуэтажных перекрытий – это принятие, распределение и передача нагрузок от веса людей, предметов и собственного веса несущим стенам дома или квартиры.

Размер и прочие параметры зависят от ожидаемых нагрузок.

Если говорить о разновидностях, то на практике применяют такие типы:

1. Массивный пиломатериал. Обычно это хвойные породы: сосна, лиственница, пихта, ель, кедр. Отличаются высоким содержанием смол и стойкостью к влаге, достаточно высокой прочностью и доступностью, особенно в регионах с большими площадями лесов (Россия, Белоруссия, Канада, США, Скандинавские страны, Украина и т.д.).
2. Клееный брус для перекрытий. Производится из ламелей (досок) радиального распила, которые склеивают с встречным направлением волокон. Цена таких балок высока, но их прочность, надежность и долговечность вне конкуренции.
3. Сборный из досок. Если поставить на ребро две или более доски сечением 150х30 мм и сбить их гвоздями в шахматном порядке, то в результате мы получим даже более прочный аналог массива сечением 150х50 мм. Такой способ часто применяется в дачном строительстве.
4. Современные клееные материалы в виде двутавров и прочих конструкционных деталей, спрессованные из стружки, ламелей, фрагментов и других отходов деревообработки. Прочны, практичны, но весьма дороги.

Инструкция по сборке бруса из доски.

Важно!
Для стандартных перекрытий жилых домов достаточно использовать обычный массивный или сборный из досок брус рассчитанного сечения из сосны.

Расчёт параметров

Перед тем как решить, какой брус использовать для перекрытия 5 метров, необходимо рассчитать ряд параметров.

Перед тем как перейти непосредственно к практическим работам, следует рассчитать все параметры балок, которые будут нести нагрузку от перекрытий. Для этого нам понадобятся такие величины:

Основные величины	Определение значения
Длина	Для определения длины балки необходимо к длине пролета между ближайшими в комнате стенами прибавить двойную глубину закладки детали в стену. Обычно глубина закладки составляет 100 – 150 мм. Если деталь крепится кронштейном или стальным гнездом, тогда ее длина должна быть равной длине пролета (ширине комнаты)
Нагрузка	Точные расчеты нагрузок очень громоздки, поэтому мы приведем готовые выкладки: для чердачных конструкций принимают значения от 150 до 250 кг/м² в зависимости от типа утеплителя и зашивки. Для полов между жилыми этажами берут значение в 350 — 400 кг/м² в зависимости от количества мебели и жильцов
Сечение	Так как мы уже определили длину и действующую ожидаемую нагрузку, мы найдем и параметры размеров сечения. Для этого длину разделим на 24 (найдем, какой брус использовать для перекрытия 6 метров) – 6000/24 = 250 мм, теперь (250х7) /5 = 178.6, округляем в большую сторону и получаем перекрытие пролета 6 метров брусом с сечением 250х180 мм. Само собой, полученный размер мы подгоняем под имеющиеся в продаже стандарты в сторону увеличения, так как нестандартный пиломатериал стоит дороже
Шаг укладки	Может варьироваться от 30 до 120 см, подбирается с помощью отдельных расчетов или специальных справочных таблиц, так, чтобы относительный прогиб детали составлял не боле 1/350 длины для межэтажных и не более 1/250 длины для чердачных конструкций. Обычно составляет 0.5 – 1 метр и подбирается под ширину плит утеплителя

Для чердачного пола используют не такие толстые брусья, как для жилого.

Важно!
В частном строительстве при относительно небольших объемах особо точные расчеты не проводят, а пользуются общепринятыми табличными параметрами, округлёнными в большую сторону.
Также удобно считать с помощью специальных онлайн-калькуляторов.

Монтаж балок

Контактирующие с камнем концы закрывают гидроизоляцией.

Первоначально производят все необходимые расчеты. Когда размеры, сечение и шаг укладки брусьев известен, можно приступать к монтажным работам. Здесь следует сказать, что огромное значение имеет влажность материала.

Желательно, чтобы доска была высушена до 10 – 12 %. Брусья, влажность которых превышает 20 %, в строительстве использовать нельзя, иначе их сильно покрутит вдоль продольной оси.

Чаще всего в стенах делают специальные врубки или ниши, чтобы торцы брусьев ложились на стену на глубину 100 – 150 мм. Если стены кирпичные, бетонные или блочные, тогда торцы обрабатывают битумной мастикой или рубероидом для предотвращения гниения от впитанной влаги.

При контакте с камнем важна гидроизоляция.

Ширину ниш в каменных стенах подбирают так, чтобы доска была забетонирована 50 – 100 мм слоем цементно-песчаной смеси. Также практикуется крепление с помощью стальных корзин, пластин, кронштейнов и прочих подобных деталей.

В таком случае сами кронштейны крепят анкерными болтами или дюбелями к стенам, а балки вставляют в посадочную чашу и фиксируют саморезами.

В каркасных домах при расчете шага укладки деревянных брусьев стараются учесть расположение стеновых стоек перегородок, этот принцип позволяет создать более надежный и прочный каркас.

Крепление балок перекрытия в брусовом доме стальными кронштейнами.

Важно!
Деревянные перекрытия хорошо проводят звуковые вибрации, поэтому желательно независимо от температурных условий укладывать между балками минеральную вату и использовать звукопоглощающие прокладки.

Вывод

Деревянные перекрытия между этажами основаны на брусе, параметры которого, размеры и качество должны соответствовать ГОСТ и СНиП. Видео в этой статье наглядно показывает процесс сооружения междуэтажной конструкции из дерева.

Какая древесина лучше всего подходит для внутренних полов?

Древесина твердых пород, хвойных пород, инженерная или ламинированная? Это варианты, которые вам нужно учитывать, когда вы покупаете деревянный пол для своего следующего проекта.

Хотя это может показаться обескураживающим, у каждого типа напольного покрытия есть свои достоинства, и наш удобный справочник предоставит вам всю информацию, необходимую для выбора идеального продукта.

В этом руководстве мы рассмотрим, что из себя представляет каждый вид древесины, цена, плюсы и минусы.

Какие виды напольных покрытий существуют?

Паркетные полы:

Лиственные паркетные полы обычно считаются одним из самых прочных и востребованных видов деревянных полов. Каждая доска изготовлена ​​из цельного куска дерева, а это означает, что каждая доска может иметь сучки и индивидуальную маркировку, которые придают ей настоящий характер.

Цена:

Паркетные полы, как правило, являются одним из самых дорогих видов напольных покрытий, которые вы можете купить, но с ними вы получаете ощущение настоящего качества.

Достоинства:

• Выглядит и ощущается фантастически, придавая характер любой комнате
• Можно отшлифовать для восстановления отделки
• Очень износостойкий

Минусы:

• Может быть сложнее установить по сравнению с ламинатом
• Расширяется во влажных условиях и сжимается в сухих
• Самая высокая стартовая цена на напольное покрытие

Чтобы получить дополнительную информацию и ознакомиться с нашим ассортиментом напольных покрытий из твердой древесины, нажмите здесь.

Пол из хвойных пород:

Мягкая древесина (как может подразумеваться) обычно мягче лиственной, но это не означает, что она не может придать теплый деревенский вид любому интерьеру комнаты.

Около 80% всей древесины приходится на хвойную древесину, а это означает, что ее использование очень разнообразно. Как и в случае с твердой древесиной, каждая доска вырезается из цельного куска дерева, но, в отличие от твердой древесины, мягкая древесина обычно более податлива и с ней легче работать.

Цена:

Мягкая древесина обычно дешевле лиственной, но дороже ламината и инженерной древесины, что делает ее идеальной для среднего бюджета.

Плюсы:

• Выглядит и ощущается как твердая древесина, но дешевле
• Можно отшлифовать для восстановления отделки
• Более податлив и с ним легче работать, чем с твердой древесиной

Минусы:

• Обладает большей впитывающей способностью, чем твердая древесина, что означает, что она будет больше сжиматься и расширяться в сухих или влажных условиях
• Обычно мягче твердой древесины, поэтому на ней легче остаются следы (особенно от высоких каблуков)

Чтобы узнать больше и ознакомиться с нашим ассортиментом напольных покрытий из хвойной древесины, нажмите здесь.

Паркетная доска

Паркетная доска предлагает преимущества укладки ламината толщиной и качеством настоящей древесины. Он состоит из трех или четырех слоев дерева, склеенных под прямым углом, в результате чего получается конечный продукт толщиной около 14 мм. Преимущество деревянного шпона сверху заключается в том, что (как и твердая или хвойная древесина) вы можете отшлифовать его, чтобы восстановить отделку.

В отличие от паркетных и хвойных полов, инженерная паркетная доска благодаря своей конструкции хорошо справляется с влагой.

Цена:

Паркетные полы могут сильно различаться по цене в зависимости от используемого дерева и шпона, что делает их отличным выбором для людей с разным бюджетом.

Плюсы:

• Укладка проще, чем паркет из твердой и мягкой древесины, аналогичен ламинату
• Цены подходят для большинства бюджетов
• Широкий выбор цветов и текстур
• Можно отшлифовать для восстановления отделки
• Хорошо справляется с влагой

Минусы:

• Шпон толщиной 4 мм означает ограниченное шлифование перед заменой
• Цены могут варьироваться в широких пределах

Чтобы узнать больше о деревянных напольных покрытиях, вы можете прочитать отличный пост в блоге abouthome.

Ламинат

Ламинированный пол Технически не является деревом, но это один из самых доступных способов придать напольному покрытию вид настоящего дерева. Ламинированное напольное покрытие состоит из спрессованной древесноволокнистой плиты, на которую затем наносится фотографическое или текстурированное изображение.

У каждого производителя ламината есть свой уникальный метод крепления, наиболее популярным из которых является «щелчок-замок», благодаря которому ламинат очень легко укладывается.

Цена:

Ламинированный пол – самый дешевый вариант для пола, имитирующего дерево, хотя более дешевые варианты могут выглядеть нереально.

Плюсы:

• Легкая и быстрая установка
• Недорогой

Минусы:

• Более дешевые товары могут выглядеть нереально
• Легко повреждается влагой
• После повреждения восстановить очень сложно

Если вы считаете, что ламинат может вам подойти, вы можете прочитать немного больше о его конструкции в Википедии.

О чем следует подумать…

Каждый тип напольного покрытия имеет свои достоинства, но вы должны учитывать бюджет, стиль и место, где вы собираетесь его укладывать, прежде чем принимать взвешенное решение.

Паркетный пол подходит практически для любой комнаты (включая ванные комнаты и кухни, если вы обработаете его гидроизоляционным покрытием), он износостойкий и придает характер любой комнате, но это также один из самых дорогих и сложных вариантов укладки.

Пол из хвойной древесины — отличный компромисс, если вам нужен настоящий деревянный пол при скромном бюджете. Он дешевле, чем твердая древесина, и с ним легче работать, однако он немного легче повреждается и более восприимчив к влажным и сухим помещениям.

Композитная древесина обладает большинством преимуществ твердой и мягкой древесины, но цена может варьироваться от высокой до ОЧЕНЬ высокой. Хотя его можно отшлифовать, чтобы восстановить отделку, 4-миллиметровый шпон сверху означает, что он не имеет такой же долговечности, как твердая или мягкая древесина.

Ламинат — лучший вариант для тех, кто ищет деревянный стиль с ограниченным бюджетом, хотя и у него есть определенные недостатки. Его нельзя отшлифовать, а повреждения нелегко исправить.

Вам слово…

Мы хотели бы увидеть некоторые из ваших проектов напольных покрытий, поэтому свяжитесь с нами через Twitter или Facebook , чтобы сообщить нам, как у вас идут дела!

Купить Пол CLT — Перекрестно-ламинированные деревянные панели для пола

Самым популярным строительным материалом для полов является дерево. Но при всех своих положительных качествах у дерева есть и недостатки. Кросс-ламинированный деревянный пол — это инновационный материал, обладающий множеством привлекательных технических характеристик. Он используется в качестве межэтажного перекрытия, так как доступен по цене и прост в установке. Универсальные панели подходят для внутренней отделки жилых и производственных помещений, служат долгие годы, не теряя своей первоначальной привлекательности. Полы из клееного бруса можно использовать даже вместо бетонных плит, монолитного бетона и других видов полов.

Преимущества напольных покрытий CLT

Напольные панели CLT обладают несколькими важными преимуществами, которые сделали их популярными и выгодно отличающими от других напольных покрытий. К основным из них относятся:

• экологичность;
• высокие прочностные характеристики;
• отличная звукоизоляция;
• отсутствие усадки и возможность перейти к отделке сразу после завершения строительства;
• простая и быстрая установка;
• малый вес;
• безопасность для здоровья, отсутствие меламиновых и формальдегидных смол;
• хорошие изоляционные свойства, что обеспечивает высокую тепловую эффективность;
• возможность принимать любую форму (согласно плану проекта).

Неоспоримым преимуществом материала является идеальное сочетание цены и качества. Кроме того, он очень универсален. Если использовать его в качестве межэтажного перекрытия, то получится деревянный потолок на первом этаже, который не только очень привлекательно выглядит, но и легко поддается отделке, окраске или покрытию чем-либо; а на втором этаже прочный и теплый пол, который также можно покрыть любым другим напольным покрытием – паркетом, ламинатом и т.д.

Процесс производства панели пола CLT

Деталь пола CLT представляет собой массивную многослойную конструкцию из деревянных ламелей, склеенных перпендикулярно друг другу и послойно. Технология производства этого материала аналогична технологии производства клееного бруса и фанеры и состоит из следующих этапов:

• Обрезную хвойную древесину, имеющую поперечное сечение, сушат в специальных камерах. После сушки влажность пиломатериалов не должна превышать 10-12%.
• Заготовки торчат для придания им необходимой длины.
• Для многослойных панелей Cross Laminated Timber детали укладываются в ряд и склеиваются между собой, следующий слой укладывается поверх предыдущего с поворотом на 90 градусов.
• Склеенная многослойная заготовка прессуется с четырех сторон. Благодаря давлению 6 кг на см2 заготовка приобретает свои характеристики.

Полы CLT изготовлены из древесины сосны.

Характеристики и технические данные

Секция пола клт представляет собой массив, который состоит из 3-12 слоев ламелей. Несущая способность и огнестойкость панелей не хуже, чем у железобетонных. Также они намного меньше весят. для придания материалу дополнительной прочности ламели соединяют клеем класса Е1. Панели имеют следующие максимальные параметры:

Материал отличается стабильностью геометрических параметров.
