Болгарки (УШМ). Технические параметры и функции. Применение

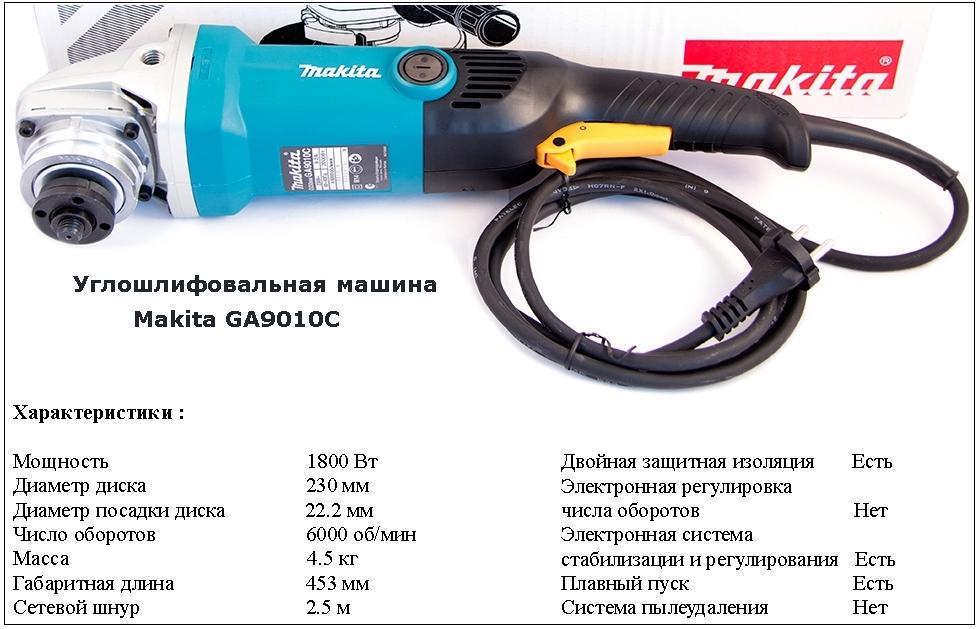

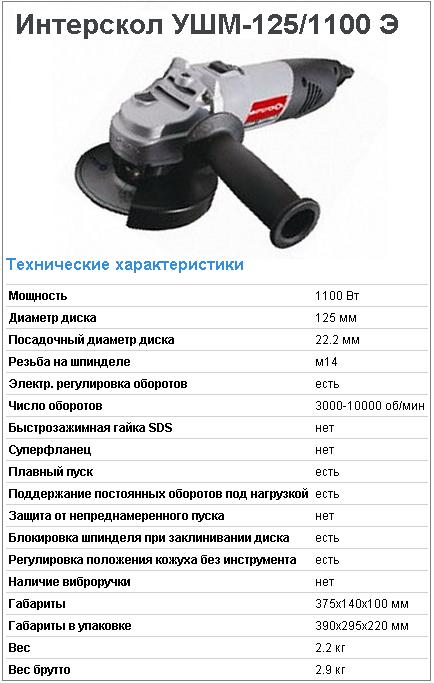

При выборе болгарки (УШМ) необходимо ориентироваться в технических характеристиках, которыми обладает такой электроинструмент. Также шлифовальные машины могут наделяться различными дополнительными функциями, облегчающими работу с ними. Их наличие влияет на стоимость комплекта оборудования. Не всегда большая функциональность необходима для домашнего пользования, поэтому следует определиться с видом задач, для которых приобретается болгарка. Рассмотрим эти вопросы более подробно.

Угловые шлифмашины имеют разные технические параметры, по которым выбирают УШМ. Прежде всего, на марку инструмента влияют объемы предстоящих работ и виды операций.

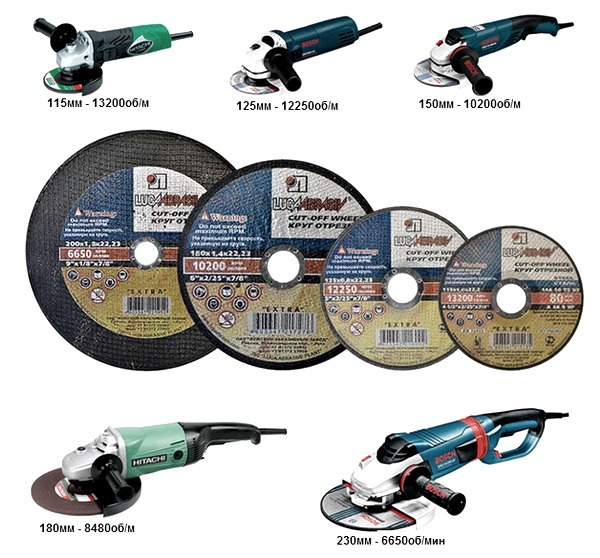

Скорость вращения диска

Основной характеристикой угловой шлифовальной машины является линейная величина скорости диска, зависящая от его диаметра. Наилучшая величина для этого параметра равна 80 метров в секунду. Если скорость будет выше, то возможно разрушение диска, а при меньшей скорости диск быстро износится. Угловые шлифмашины делятся на пять основных видов, отличающихся по диаметру отрезных дисков:

Информация о допустимых скоростях круга для отдельных моделей обозначается на специальных табличках, закрепленных на корпусе УШМ, также эта информация может быть на отрезных дисках и т.п. Момента вращения болгарки при этом должно хватать для выполнения резания материала. Эта характеристика зависит от мощности электродвигателя шлифмашины.

Мощность болгарки (УШМ)

Этот технический параметр чаще всего находится в интервале 0,65-2,7 киловатт, и зависит от размера диска. Поэтому угловые шлифмашины, рассчитанные для больших дисков, оснащены более мощным электродвигателем.

Для нормальной работы болгарки требуется, чтобы ее мощность для диска диаметром 125 мм была не меньше 0,75 киловатт, а для диска размером 230 мм необходима мощность мотора 2,2 киловатта.

Диаметр оснастки

Необходимо определить величину диаметра оснастки, которая необходима для решения ваших задач болгаркой. Если снять защитный кожух, то подойдет круг с диаметром, выше допустимого, что категорически запрещается делать. Это чаще всего приводит к травмам работника.

Особенно опасно применять болгарку без кожуха с диском, имеющим твердосплавные напайки. Они могут разлететься с огромной скоростью и привести к серьезному вреду здоровья.

Диаметр диска взаимосвязан с глубиной реза, что важно при резании материалов значительной толщины. Глубина резания с диском 125 мм равна 30 мм. Опустить круг полностью в материал не дают размеры редуктора. Болгарки (УШМ) с маленьким диском не подходят для резания твердых материалов, а большими шлифмашинами неудобно выполнять кузовные работы на автомобиле.

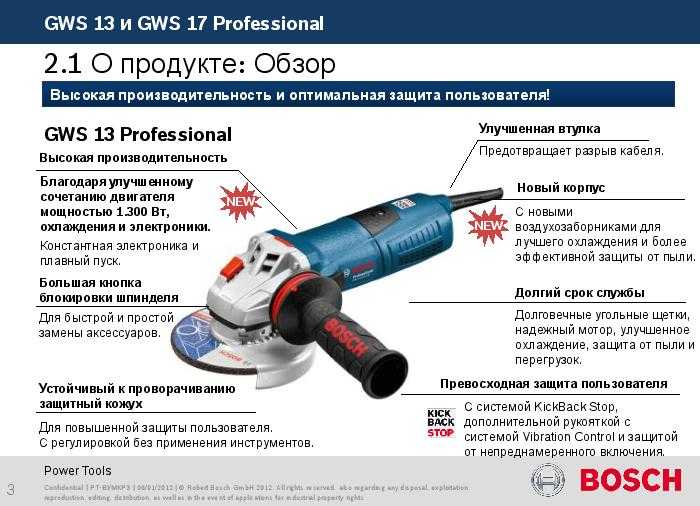

Дополнительные функции

УШМ получили большую популярность из-за своей надежности и универсальности. В устройстве этого электроинструмента может быть встроено несколько функций, обеспечивающих повышенную эффективность и безопасность эксплуатации.

Каждый производитель наделяет свои модели определенным набором функций, что влияет на стоимость изделия. Поэтому для правильного выбора необходимо рассмотреть влияние дополнительных функций и систем на работу электроинструмента.

Ограничение тока запуска

При включении электродвигателя возникает резкое увеличение нагрузки на его обмотках в несколько раз, что может спровоцировать срабатывание защиты или возникновение неисправностей. Кроме этого возникает ударная нагрузка, передающаяся по валу на редуктор и шпиндель.

Функция ограничения тока запуска выполнена в виде электронного устройства, обеспечивающего медленное повышение скорости вращения. Принцип действия этой системы состоит в плавном повышении напряжения на двигателе в течение определенного периода. Применение угловой шлифмашины становится более безопасным, повышается срок службы редуктора и мотора.

Отсутствие ударного эффекта при пуске влияет на точность обработки и возникновение задиров обрабатываемого материала во время шлифования.

Стабилизация скорости

При касании отрезного диска с поверхностью образуется трение, увеличивающее нагрузку на электромотор, и уменьшающее скорость вращения. Функция стабилизации оборотов диска преодолевает сопротивление трению и сохраняет скорость вращения. Эта функция выполняется с помощью специальной электронной платы.

Существует два метода стабилизации скорости в УШМ:

1. По току нагрузки. В этом случае применяется датчик тока, определяющий его величину, и по мере увеличения тока система повышает подаваемое на мотор напряжение.
2. По скорости вращения диска. В этом методе применяется тахометрический датчик, следящий за скоростью вращения. При уменьшении оборотов система увеличивает напряжение, тем самым создает необходимую скорость вращения диска.

Защита от повторного запуска

При производстве работ на стройке иногда пропадает питание в электрической сети. Функция блокировки повторного запуска УШМ не дает повторно запуститься двигателю при внезапном появлении напряжения в сети, даже если болгарка включена.

Если бы не было этой функции, то возможны травмы работников или повреждение имущества. Чтобы снова включить электроинструмент, необходимо его отключить, а затем снова запустить.

Автоматическая балансировка

При работе болгаркой износ диска большого диаметра обычно неравномерный, что приводит к нарушению баланса и вибрации инструмента. От этого страдает точность выполнения работ. Также повышенная вибрация и биение негативно влияет на работу подшипников и уменьшает срок службы электродвигателя.

Функция автобалансировки диска выравнивает распределение веса вращающегося диска. Для работы этой системы применяются различные механизмы в виде особых подшипников с малым числом шариков. Эта функция повышает стоимость электроинструмента и используется чаще всего на профессиональных болгарках.

Защита от перегрузки

Нагрузка на привод шлифмашины во время работы переменная, а иногда намного больше допустимой. Чтобы защитить мотор от перегрузки, некоторые модели оснащены соответствующей функцией защиты, которые обесточивают электромотор. В этом случае болгарка отключается, и для повторного запуска ее выключают, а затем снова запускают.

Существует два вида защиты от перегрузки:

1. По температуре.
2. По току.

В первом случае на моторе устанавливается датчик температуры, который в случае превышения температуры подает сигнал на отключение электроинструмента.

Во втором случае обесточивание устройства происходит при достижении предельной силы тока с помощью специального электронного модуля.

Защита от пыли

При резании или шлифовке материалов всегда образуется пыль, которая попадает внутрь корпуса болгарки, и приводит к значительному износу деталей, витковому замыканию обмоток.

Существует несколько технических решений защиты от пыли:

• Заливка обмоток эпоксидным клеем.
• Герметизация корпуса редуктора.
• Использование закрытых подшипников.
• Оснащение обмоток статора броней.
• Применение на роторе шнурового бандажа.
• Установка фильтрующих сеток на отверстия вентиляции корпуса.

Блокировка обратного удара

Резкое заклинивание диска может привести к обратному моменту вращения, направленного на разворот УШМ. Возникают большие нагрузки, которые работник не в состоянии преодолеть. Это может привести к травмам.

Блокировка обратного удара не позволяет появление такой ситуации при резком заклинивании оснастки. Это может быть выполнено двумя методами:

1. Механическим.
2. Электронным.

Механический способ включает в себя муфты, срабатывающие при внезапном сопротивлении вращению диска.

Электронный способ основан на непрерывном контроле величины силы тока. УШМ отключится в случае достижения тока предельного значения.

Настройка кожуха без ключа

Каждый завод изготовитель выполняет такую функцию по-своему. Но принцип ее работы у всех одинаков, и заключается в быстрой смене позиции защитного кожуха без применения ключа. Это бывает удобно при необходимости оперативного изменения положения кожуха. Для этого имеется специальный рычаг, отогнув который кожух легко перемещается на необходимый угол.

Настройка скорости

Для осуществления этой функции на корпусе инструмента установлено регулировочное колесико, поворачивая которое изменяются обороты вращения оснастки. Эта система обычно присутствует только на дорогостоящих моделях. Функция регулировки скорости вращения диска очень удобна для некоторых работ.

Применение болгарки (УШМ)

Специальная оснастка для угловых шлифмашин позволяет производить различные операции с разными материалами:

• Цветных и черных металлов.
• Керамической облицовочной плитки.
• Шлифования дерева.
• Бетонных изделий.
• Различных кирпичей.
• Искусственного и природного камня.

Применение УШМ для резания древесины и стекла не рекомендуется, так как из-за высокой скорости в точке прикосновения диска возникает сильный нагрев, что может привести к возгоранию. В настоящее время существуют специальные пилы с напайками для болгарок по обработке дерева.

Основными сферами применения УШМ являются:

• Кузовные работы в автосервисе.
• Металлообработка в промышленности.
• Строительные работы.
• Деревообработка (шлифовка).

Многие домашние мастера используют болгарки (УШМ) для бытовых работ, шлифовке и резанию материалов, обработке сварных швов, окалины. Такие работы выполняются быстро, без применения ударного инструмента по свежему сварному шву.

Похожие темы:

• Угловые шлифовальные машины (Часть 1). Виды и устройство. Работа
• Электроножницы. Виды и устройство. Плюсы и минусы. Применение
• Электрические пилы. Виды и работа. Характеристики и особенности

Советы по выбору болгарки для дома, дачи, производства

Болгарки или угловые шлифовальные машины (УШМ), как они официально называются, упрощают порезку и зачистку материалов, а также удобны для выездной деятельности благодаря своему весу и размерам. Такой инструмент активно используют в различных производствах, пригодится он в быту, на даче, при ремонте. Но характеристики и цены болгарок во всех этих случаях будут разные. Рассмотрим советы по выбору болгарки, чтобы купить аппарат с подходящими функциями и не переплатить за те, которые не будут использоваться.

В этой статье:

• Виды болгарок
• Варианты оснастки по способу обработки и материалам
• Диаметры дисков
• Мощность
• Частота оборотов
• Возможность поворота редуктора и задней ручки
• Вес
• Защитные функции
• Эргономика

Виды болгарок

Электрические

Болгарки с питанием от сети 220 V являются самыми распространенными в быту, на мелких и крупных производствах. Работает инструмент от бытовой розетки, независимо от указанной мощности в характеристиках. Главное требование для сетевой болгарки — наличие электропитания, поэтому чаще всего их используют внутри помещения (цех, мастерская, гараж) или недалеко от дома, куда есть возможность протянуть сетевой удлинитель.

Плюсы

Минусы

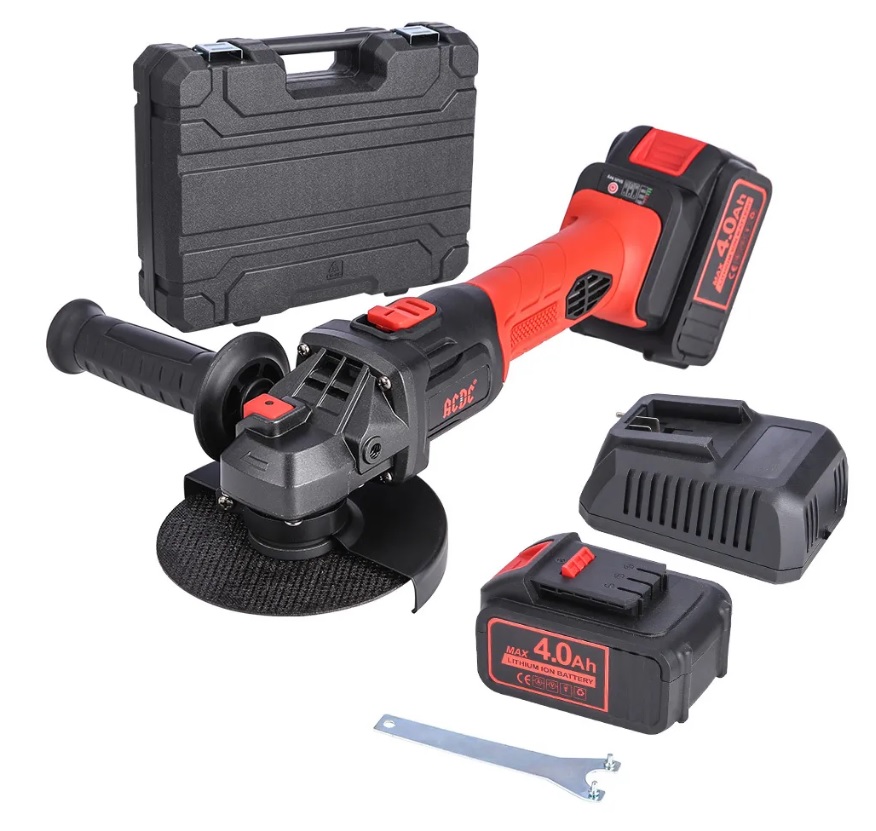

Аккумуляторные

Имеют схожую конструкцию с сетевыми угловыми шлифовальными машинами, но питание получают от батареи, которая встроена в рукоятку. Чаще всего выпускаются компактные модели, предназначенные для непродолжительной работы (что-то отрезать по месту, зачистить, отшлифовать). Напряжение АКБ 18 V и емкость 2.0-4.0 А/ч позволяют непрерывно работать всего несколько часов, после чего требуется подзарядка.

Это оптимальный вариант для выездной деятельности или ремонта техники в полевых условиях. Если предстоит регулярная эксплуатация в местах без электричества, практично приобрести несколько запасных аккумуляторов.

Плюсы

высокая скорость вращения диска.

Минусы

Пневматические

Имеют совершенно другой принцип работы. В них редуктор раскручивается от крыльчатки, на которую воздействует сжатый воздух. Поскольку в конструкции нет тяжелого электродвигателя, пневматические УШМ короткие и легкие, но для эксплуатации требуется компрессор или стационарная линия подачи сжатого воздуха.

Благодаря отсутствию электромотора инструмент меньше греется и подходит для продолжительной работы по 6-8 часов каждый день. Еще у него нет искрящихся щеток для снятия напряжения, поэтому полировку можно выполнять в опасных местах (там, где присутствуют пары воспламеняющихся жидкостей, горючие газы).

Плюсы

бесшумная работа редуктора и крыльчатки (нет мотора, поэтому ничего не гудит).

Минусы

Бензиновые

Оснастка получает крутящий момент от бензинового двигателя внутреннего сгорания. Из-за этого инструмент очень тяжелый и громкий. Комплектуется дисками большого диаметра и применяется для ремонтных работ в полевых условиях (резка труб, рельс, швеллера и т. д.). Продолжительность автономной работы зависит от размера бака и расхода топлива. Для длительных манипуляций придется возить с собой дополнительную канистру.

Плюсы

Минусы

дополнительные расходы на топливо.

Варианты оснастки по способу обработки и материалам

Диаметры дисков

Устанавливать меньшие диски на крупные угловые шлифовальные машины можно, но работать ими неудобно (быстро стачиваются, изделие упирается в редуктор, плохо видно линию реза). Поэтому покупайте оснастку, соответствующую максимальному размеру болгарки

Мощность

Мощность болгарки влияет на скорость прорезания материала. Чем выше характеристика, тем дороже товар. Для бытовых задач, где скорость работы не имеет высокого значения, купите болгарку с мощностью 840 Вт. Этого хватит, чтобы поставить забор на даче, отремонтировать навесы ворот, изготовить теплицу. Для полупрофессиональной деятельности подойдет болгарка с мощностью 1200 Вт. На производство или стройку выбирайте модели 2000 или 2400 Вт.

Частота оборотов

Показатель зависит от мощности и размера оснастки. Чем меньше круг, тем выше должна быть скорость вращения, иначе диск просто заклинит в материале. Для болгарок с кругами 230 мм скорость вращения должна быть от 6000 об/мин. Для маленьких УШМ хорошим показателем является 12000 об/мин и выше.

Возможность поворота редуктора и задней ручки

Болгарки с несимметричным корпусом придется эксплуатировать «как есть». Возможность поворота редуктора по продольной оси на 90 градусов упростит доступ в неудобные места. Для перестановки потребуется выкрутить и закрутить 4 шурупа. Аналогично и возможность поворота рукоятки по оси сделает удержание инструмента более удобным, позволяет подстроить «под себя».

Вес

Когда предстоит часто работать болгаркой на вытянутых руках (на высоте, вырезая что-то под автомобилем, зачищая потолочные швы), играет роль ее масса. Чем больше вес, тем быстрее устанут руки. В таком случае выбирайте легкие модели с весом 1.5-1.7 кг. С ними производительность будет выше, чем с громоздкими аналогами по 4-6 кг.

Источник видео: Makita Russia

Защитные функции

Наличие защитных функций повышает безопасность эксплуатации, удобство использования, но влечет удорожание инструмента. Из возможных опций среди УШМ встречаются:

Защита от случайного запуска. Реализована в виде дополнительной кнопки, зажав которую основной курок запитывается и запускает вращение. Без предварительного нажатия дополнительной кнопки, курок неактивный и случайное нажатие на него в процессе переноса инструмента ничего не повредит.

Эргономика

Желательно подержать угловую шлифовальную машину в руках перед покупкой. Оцените развесовку, удобство удержания, видимость зоны реза. Для моделей с дисками 230 мм желательна многопозиционная дополнительная рукоятка.

Ответы на вопросы: по выбору болгарки для дома, дачи, производства

Какой диаметр диска оптимален для бытового использования?

СкрытьПодробнее

В гараже, на даче или во дворе редко приходится резать толстые материалы, поэтому многим хватает диска 125 мм. Чтобы иметь небольшой запас возможностей для будущих работ, некоторые выбирают УШМ с диаметром круга 150 мм.

Как правильно резать металл болгаркой?

СкрытьПодробнее

Резать можно на себя и от себя. При этом учитывайте, что рез от себя (болгарка держится так, чтобы круг вращался по часовой стрелке, если он расположен открытой частью на правую сторону) более безопасен, если диск закусит. В таком случае инструмент дернется вперед, от человека. Но искры при таком подходе летят назад, на ноги. Чтобы это исключить, поверните кожух пониже, тогда искры будут заворачиваться в нем и выбрасываться вперед.

Рез на себя (болгарка держится так, что круг вращается против часовой стрелки, если он расположен закрытой частью на правую сторону) удобен тем, что искры летят вперед, лучше видно линию реза. Но при закусывании оснастки инструмент дернется на пользователя. Если слабо держать его в руках, УШМ вырвется, что приведет к травме, порче одежды, материалов. В такой позиции важно держаться чуть в стороне телом, чтобы повысить безопасность процесса.

Что важно знать при резке бетона?

СкрытьПодробнее

Используйте только алмазные диски, поскольку остальные могут разлететься. Делайте небольшие пропилы по 1.5 см. Работайте в респираторе и защитных очках, поскольку в воздухе будет много пыли. Крепко держите УШМ в руках, ведь возможны удары при соприкосновении с арматурой в бетоне.

Можно ли УШМ порезать керамическую плитку?

СкрытьПодробнее

Можно, но для этого понадобится алмазный круг. Удобнее работать маленькими болгарками, тогда получится выполнить аккуратные пропилы под розетки, трубы, другие коммуникации.

Какой производитель болгарок лучший?

СкрытьПодробнее

Более надежными и производительными себя показали УШМ японского бренда Makita.

Сколько заряжается аккумулятор на болгарку емкостью 2.0 А/ч?

СкрытьПодробнее

Ориентировочное время восполнения заряда для емкости АКБ 2.0 А/ч составляет 60 минут. Если планируете работать на одной батарее, пока вторая заряжается, учитывайте этот минимальный период.
