Плюсы и минусы полистиролбетонных блоков

Содержание

1. Полистиролбетон и изделия из него – знакомимся с материалом
2. Полистиролбетонные блоки – область использования
3. Пенополистиролбетонные блоки – плюсы и минусы
4. Полистиролбетон – технология, составы, рецептура
5. Пропорции ингредиентов и состав полистиробетона
6. Изготавливаем пенополистирольные блоки – что необходимо подготовить
7. Самостоятельно изготавливаем полистиролбетон – технология работ
8. Делаем полистирольные блоки – советы профессионалов
9. Похожие статьи:

Благодаря развитию строительных технологий, на смену традиционным стройматериалам приходят новые, отличающиеся улучшенными характеристиками. Одна из разработок – полистиролбетон. Перспективный материал привлекает частных застройщиков и профессионалов более низкой ценой, а также комплексом достоинств. Разберемся, какие имеют полистиролбетонные блоки плюсы и минусы. Рассмотрим особенности технологии.

Полистиролбетон и изделия из него – знакомимся с материалом

До недавнего времени малоэтажные строения традиционно выполнялись кирпичными. Постепенно для возведения стен стали использовать композитные блоки, произведенные из различных видов бетонных составов – газонаполненных, вспененных. Сегодня, наряду с ними, широко используются блоки из пенопласта и бетона, отличающиеся уменьшенной плотностью благодаря равномерно распределенным в массиве полистирольным гранулам.

На основе композитного материала изготавливают две разновидности блоков из пенопласта и бетона:

• полистирольные блоки. Они являются разновидностью композитных материалов, для изготовления которых используется портландцемент, мелкий песок, вода, пластифицирующие добавки, а также полистирольные гранулы;
• пенополистирольные блоки. Наряду с указанными выше ингредиентами, содержат дополнительно компоненты, способствующие образованию воздушных пор внутри бетонного массива.

Одним из самых востребованных в строительной сфере материалов является бетон

Входящий в блоки полистирол позволяет им конкурировать с традиционно применяемыми стройматериалами по различным характеристикам:

• по запасу прочности композит не уступает обычному бетону;
• по уровню теплопроводности соответствует показателям газобетонных изделий;
• по обрабатываемости сравним с изделиями из древесины.

Размер полистирольных гранул, их концентрация влияют на способность блоков из пенопласта и бетона проводить тепло, а также его удельный вес и структуру массива.

В строительной отрасли используются блоки с различной плотностью:

• плотные, обладающие повышенным удельным весом, благодаря уменьшенной концентрации полистирольных гранул;
• среднеячеистые блоки из пенопласта и бетона, в которых равномерно распределены воздушные поры и полистирольные гранулы среднего диаметра;
• крупнопористые, отличающиеся наличием воздушных включений с увеличенным диаметром, а также применением крупнофракционного заполнителя.

Удельный вес, который имеют блоки из пенопласта, определяет эксплуатационные свойства, область применения.

Полистиролбетонные блоки – область использования

Входящий в бетон полистирол влияет на сферу применения полистиролбетона:

• полистиролбетон конструкционного назначения используется в виде готовых полистиролбетонных блоков;
• в виде смеси материал используется как теплоизоляция, которая заливается в опалубку.

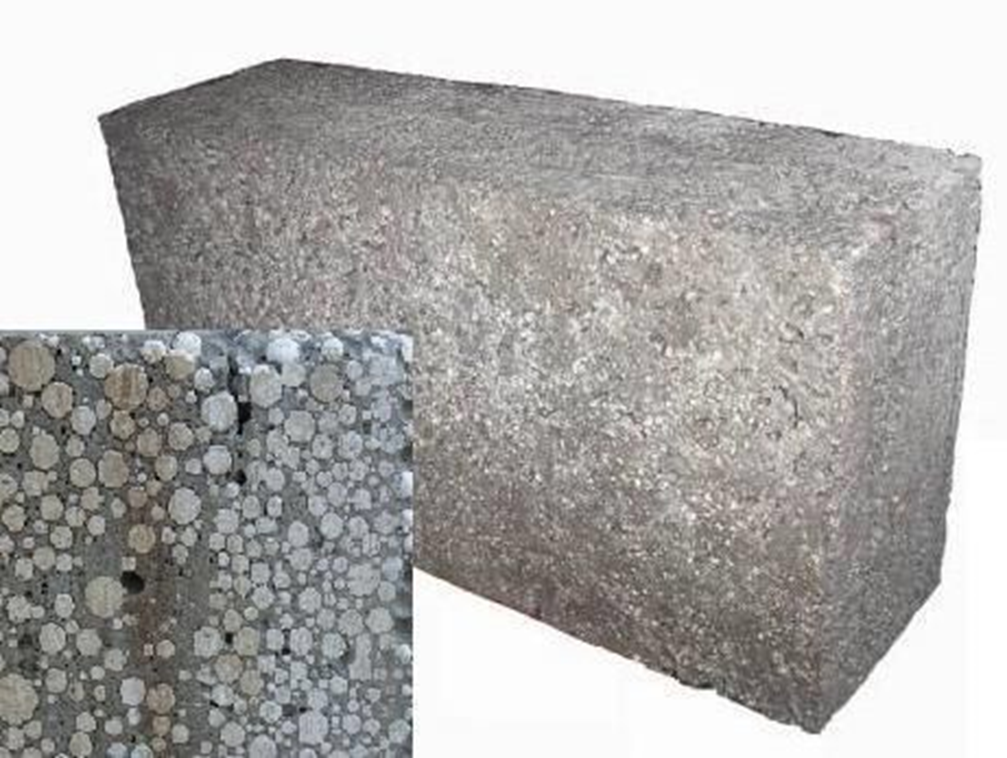

Полистиролбетон (ПСБ) – особо легкий бетон с пористой структурой, производимый на базе цементного вяжущего, с пористым гранулированным заполнителем

Конструкционный пенополистирол, блоки из которого способны воспринимать повышенные нагрузки, используется для возведения:

• коробок зданий, несущих стен;
• элементов ограждения, внутренних перегородок.

Теплоизоляционный полистиролбетон, имеющий жидкую консистенцию, заливается для теплоизоляции, а также предотвращения проникновения внешних шумов.

Он используется для следующих конструкций:

• межэтажных перекрытий;
• чердачных помещений;
• потолков, полов.

Используя полистирол для бетона, можно подготовить раствор, применяемый для бетонирования:

• каркасных конструкций, оборудованных щитовой опалубкой;
• утепленных полов, сооружаемых по железобетонным плитам;
• стяжки, которая сооружается на полах с системой обогрева;
• внутренних полостей в конструкциях, собранных из отдельных элементов.

С помощью состава производится отделка стен из полистиролбетона (теплая штукатурка), а также штукатурка потолка полистиролбетоном. Гипсополистиролбетон, керамзитополистиролбетон, арболит также содержат полистирольный наполнитель.

В зависимости от поставленных задач широко применяются легкие бетоны конструкционного и теплоизоляционного назначения.

Разногласия возникаю в основном при использовании блоков из полистиролбетона в качестве наружных несущих стен

Пенополистиролбетонные блоки – плюсы и минусы

[adsense1]

Частные застройщики и профессиональные строители, которые используют полистеролблок, отзывы о нем оставляют различного характера.

Начнем с достоинств композитных блоков из пенопласта и бетона, а также полистиролбетонных растворов, к которым относятся:

• повышенные теплоизоляционные характеристики бетона. Благодаря энергосберегающим свойствам уменьшаются потери тепла и, одновременно, снижаются затраты на отопление;
• высокие звукоизоляционные возможности. Благодаря структуре композитного бетона, включающего полистирольные гранулы, материал надежно звукоизолирует помещение;
• способность воспринимать различные виды нагрузок, сохраняя целостность массива. Благодаря особенностям структуры, полистиролбетон не разрушается под влиянием статических, динамических нагрузок, а также вибрационного воздействия;
• простота мехобработки с помощью различных инструментов. Если необходимо подкорректировать, укладывая блоки полистиролбетонные, размеры, то это несложно сделать без применения специальных устройств;
• повышенный срок использования. При условии защиты поверхности материала от влияния внешних факторов, полистиролбетонные блоки могут эксплуатироваться на протяжении столетия;
• возможность использования для бетонирования стяжки. Теплоизолированная основа, обладающая повышенной прочностью, может использоваться при обустройстве обогреваемого пола;
• уменьшенный удельный вес композита. Капитальные стены здания, возведенные из легкого материала, не оказывают повышенные нагрузки на фундамент строения, дают минимальную усадку;
• удобство выполнения кладки, которая производится за ограниченное время. Полистиролбетонные блоки, отличающиеся увеличенным объемом, небольшой массой, правильной геометрией, нет необходимости подгонять.

По многим показателям он схож с ячеистыми бетонами, хотя и не относится к ним

Композитный материал обладает комплексом преимуществ, благодаря которым он востребован частными застройщиками и профессионалами. Однако, несмотря на ряд достоинств, которыми обладают полистеролбетоновые блоки, отзывы отрицательные на этот материал также имеются.

Главные минусы:

• недостаточно высокая нагрузочная способность композитного бетона. По сравнению с традиционно применяемым бетонным раствором, обладает уменьшенным запасом прочности;
• восприимчивость к воздействию отрицательных температур и влажности. Гранулы, расположенные близко к поверхности, в неоштукатуренном полистиролбетоне активно впитывают влагу, вызывая при кристаллизации образование трещин;
• необходимость защиты поверхности пенополистиролбетона. Незащищенные полистирольные шарики постепенно разрушаются под влиянием ультрафиолетовых лучей;
• сложность установки в пористом пенополистиролбетоне крепежных изделий. Проблематично обеспечить надежное крепление предметов интерьера с помощью обычных дюбелей и металлических анкеров;
• недостаточно высокие противопожарные характеристики. Несмотря на то что материал под воздействием открытого огня и повышенной температуры не возгорается, полистирольный наполнитель плавится, выделяя вредные вещества;
• пониженная адгезия полистиролбетонной поверхности и штукатурных составов. Для обеспечения надежного сцепления стены необходимо предварительно прогрунтовать;
• сложность фиксации в пенополистиролбетонных проемах рам для установки дверей, окон. Применение стандартных методов крепления не дает желаемого результата, поэтому для фиксации используется монтажная пена.

Несмотря на слабые стороны материала, блоки из пенопласта и бетона широко применяются в строительстве. Приняв решение использовать пенополистирольные блоки, плюсы и минусы тщательно проанализируйте недостатки полистиролбетона и его достоинства.

Изначально материал был задуман как утеплитель, который должен был заменить пенопласт и минеральную вату

Полистиролбетон – технология, составы, рецептура

[adsense2]

Как свидетельствуют многочисленные отзывы, полистиролбетонные блоки несложно изготовить в домашних условиях, владея технологией, соблюдая состав и рецептуру. Остановимся детально на этих вопросах.

Пропорции ингредиентов и состав полистиробетона

Для обеспечения необходимых свойств композитного материала необходимо соблюдать его состав. Для изготовления используются следующие ингредиенты:

• портландцемент с маркировкой М400 и выше;
• мелкофракционный песок из кварца;
• специальные добавки, способствующие формированию воздушных ячеек;
• модификаторы, повышающие адгезию цемента с полистирольными гранулами;
• вода, добавляемая в процессе изготовления до требуемой консистенции.

Изменяя соотношение ингредиентов, получают пенополистиролбетон с различным удельным весом, который отличается маркировкой:

• для приготовления смеси марки D200 следует использовать три мешка четырехсотого портландцемента и 0,8 куба пенополистирольной крошки. В состав постепенно вводится 10 ведер воды, и все компоненты тщательно перемешиваются;
• смесь с маркировкой D300, отличающаяся увеличенной плотностью, готовится с расходом 250 кг цемента марки М400, одного куба полистирольных гранул с введением 120–130 литров воды.

Плотность изготавливаемого пенополистиролбетона определяется также размером полистирольных гранул, от которых зависит прочность и теплоизоляция. С увеличением крупности уменьшается удельный вес, а также прочностные характеристики. Оптимальный размер полистирольных гранул – 5 мм.

Чтобы из самомесного раствора получить блоки, приближенные по показателям к заводским, необходима специальная установка

Изготавливаем пенополистирольные блоки – что необходимо подготовить

[adsense3]

Для самостоятельного приготовления облегченного бетонного раствора необходимо подготовить:

• бетоносмеситель, используемый при замесе увеличенных объемов раствора;
• корыто, для выполнения ручного замеса;
• электрическую дрель с насадкой для перемешивания;
• лопаты, ведра для загрузки ингредиентов и готового раствора;
• формы, в которых будут изготавливаться полистирольные блоки.

Подготовив необходимые ингредиенты и определившись с рецептурой, можно приступать к приготовлению смеси.

Самостоятельно изготавливаем полистиролбетон – технология работ

[adsense4]

Несложно самостоятельно изготовить полистиролбетон. Технология напоминает процесс изготовления других видов бетонных растворов. Производство пенополистиролбетонного раствора заключается в равномерном смешивании компонентов.

Подготовленную смесь используют следующим образом:

• заливают в литформы, предназначенные для изготовления блоков из пенопласта и бетона;
• загружают в каркасной опалубку при заливке монолитных конструкций.

Технология приготовления раствора с полистирольными гранулами:

1. Перемешайте портландцемент с просеянным песком в бетоносмесителе или бадье.
2. Засыпьте просеянный песок, введите постепенно полистирол.
3. Перемешивайте ингредиенты до однородного состояния, добавляя воду.
4. Введите пластифицирующие вещества и необходимые добавки.

При приготовлении раствора необходимо обеспечить его однородную консистенцию.

Делаем полистирольные блоки – советы профессионалов

Профессиональные строители рекомендуют:

• самостоятельно измельчать пенопласт для получения гранул. Это позволит уменьшить расходы, так как готовые полистирольные гранулы дорогие;
• выполнить пробный замес до приготовления раствора в больших объемах. Это позволит откорректировать рецептуру, точно определить состав;
• использовать для изготовления портландцемент с маркировкой не ниже М400. Он позволит обеспечить необходимую прочность композита.

Полистиролбетон является перспективным стройматериалом, который целесообразно использовать при выполнении строительных и теплоизоляционных мероприятий. Блоки из пенопласта и бетона обладают высокими эксплуатационными свойствами и могут изготавливаться в бытовых условиях. Решив использовать покупные изделия, заказывайте их только у проверенных производителей.

Как вам статья?

Пенополистирольные блоки: особенности и технические характеристики

Пенополистирол сегодня достаточно активно используется в процессе строительства малоэтажных частных домов, его с успехом применяют при необходимости произвести фасадную отделку. Перед тем как приобрести материал, стоит знать, каковы его технические характеристики, поскольку любой утеплитель имеет свои плюсы и минусы.

Пенополистирольный блок используется при обустройстве вентилируемых фасадов.

При обустройстве вентилируемых фасадов используются полистиролбетонные блоки, они активно применяются и при монтаже чердачных перекрытий.

Технические особенности

Полистиролбетонные блоки отличаются от минваты, волокнистых, сыпучих, хрупко-твердых материалов прочностью и высокой степенью жесткости. Они способны претерпевать большие нагрузки. Пенополистирол в их основе не подвергается воздействию просадки элементов здания после завершения процесса застройки.

Физико-технические харакитеристики пенополистирола.

Этот утеплитель характеризуется отличными теплотехническими показателями, что объясняется его структурой и составом, который включает 98% воздуха или инертного газа. Превосходные изоляционные характеристики материала позволяют сократить издержки в отопительный сезон практически на 30%.

Полистиролбетонные блоки — это разновидность бетона, в основе которого пенополистирол. Последний из них не способен насыщаться влагой, что обусловливает его частый выбор мастерами при оснащении подземных конструкций, которые претерпевают постоянные воздействия подземных вод. Пластиковые ячейки совершенно не способны пропускать влагу, просочиться она может исключительно по промежуточным каналам, которые расположены между ячейками.

Блоки можно использовать почти при любом температурном режиме, именно поэтому их используют практически во всех регионах. Полистирольный пенопласт устойчив к морозу, при воздействии которого не нарушаются структурные связи, отлично он себя демонстрирует в течение 120 циклов замораживания/оттаивания. Такие данные указывают производители в техническом описании, однако они подтверждаются и на практике. Таким образом, срок службы материала может достигать 60 лет.

Свойства пенополистирола.

Вспененный пенополистирол отличается и звукоизоляционными особенностями. Плиты инертны к воздействию многих химических сред, среди которых: солевые растворы, спиртовые красители, масла и кислоты. Блоки можно подвергать контакту с газобетоном, штукатуркой, хлорной известью, красками, при этом структурных изменений отмечено не будет. Материал еще и биологически инертен, это указывает на то, что он не станет гнить, а грибки и плесень ему не страшны. Пенополистирольный блок не имеет радиоактивного фона.

Плиты не способны увеличить нагрузку на строительную конструкцию и фундамент, это исключает необходимость проведения усиления основания при осуществлении монтажа. Не потребуется и обустраивать мощное фундаментальное основание, если на стены или цоколь предполагается крепить пенополистирол. А вот мощность плит, которые, как правило, защищаются штукатуркой, способна увеличить прочностные характеристики всего здания. Поскольку плиты безвредны, работать с ними допустимо, не применяя защитные средства.

Вернуться к оглавлению

Отрицательные характеристики пенополистирола

По своим параметрам пенополистирол не слишком подходит древесине, так как он не дышит, в то время как дерево имеет такую потребность. Этот материал недопустимо использовать и для монтажа кровель со стропильными системами из дерева. Поверхность блоков может быть разрушена под воздействием солнца и высокой температуры. Однако если речь идет о стенах, то основание ППС-плит можно укрыть слоем штукатурки, которая наносится на специальную стальную сетку, в некоторых случаях применяется метод традиционного окрашивания.

http://ostroymaterialah.ru/youtu.be/-78REMF-vjE

Несмотря на универсальность, пенополистирол не рекомендуется использовать для проведения внутреннего утепления.

Вернуться к оглавлению

Плюсы пенополистирола

• высокая жесткость;
• способность претерпевать большие нагрузки;
• хорошие теплотехнические показатели;
• не насыщается влагой;
• устойчивость к морозу;
• длительный срок службы.

Вернуться к оглавлению

Минусы пенополистирола

• разрушается под воздействием солнца;
• не рекомендован для использования при внутреннем утеплении;
• нельзя укреплять на деревянные стены.

Вернуться к оглавлению

Характеристики в цифрах

Характеристики экструдированного пенополистирола.

Теплосберегающие характеристики пенополистирольных блоков основаны на том, что воздух имеет один из наиболее низких показателей теплопроводности, который равен 0,027 Вт/мК, по этой причине теплопроводность утеплителя на его основе равна пределу 0,037-0,043 Вт/мК. Это намного меньше теплопроводности древесины, которая равна 0,12 Вт/мК. Таким образом, 12 см такого утеплителя равны стене из кирпича, толщина которой эквивалентна 210 см, этому же показателю равна толщина стены на основе древесины в 45 см. Названные характеристики делают пенополистирол лидером среди теплоизоляторов.

Помимо водонепроницаемости пенополистиролу свойственно то, что материал не способен растворяться в воде и деформироваться, а также разбухать. Процент проникновения воды по механизму капиллярной диффузии составляет 1,5-3% по отношению к весу пенополистирольного блока. Этот же диффузионный механизм способствует изгнанию влаги из материала. Пары воды способны проникнуть в плиты со скоростью в 1% от скорости перемещения пара в воздушном пространстве. Пар тоже достаточно легко выводится из утеплителя. Избежать конденсации можно посредством соблюдения технологии проектирования.

Плотность плит невысока и равна пределу в 0,015-0,05 г/см³, для сравнения плотность воды равна 1,0 г/см³. Но наряду с этим пенополистирол обладает высокой прочностью на сжатие и изгиб. В качестве примера можно рассмотреть применение плит в ходе ремонта и строительства взлетно-посадочных полос и автодорог.

Сравнительные характеристики утеплителей из пенополистирола и минеральной ваты.

Ячеистая структура материала объясняет его отличные звукоизоляционные и шумопоглотительные характеристики. Для обеспечения хорошей звукоизоляции будет достаточно плиты, толщина которой равна 3 см. Если увеличить толщину слоя, названные свойства станут более внушительными.

Нижний предел для пенополистирола в температурном эквиваленте составляет -1800°С, а верхний — +800°С. Но максимально возможная температура, которой в течение некоторого короткого времени может быть подвержен материал, считается отметка в +950°С. Это позволяет подвергать утеплитель воздействию горячего битума. Если утеплитель станет претерпевать воздействие температуры больше +800°С в течение более длительного времени, он начнет разрушаться.
Пенополистирол характеризуется высокой пожароустойчивостью. Температура, при которой может произойти самовозгорание материала, равна +4910°С. Несмотря на то что плиты подвержены горению, его они не поддерживают, а при отсутствии огня способны затухать в течение 4 секунд. Иными словами, гореть материал станет только при открытом пламени. Сегодня в продаже можно найти пенополистирольные плиты, обогащенные антипиренами и являющиеся самозатухающими.

http://ostroymaterialah.ru/youtu.be/Ea94bC7aIp0

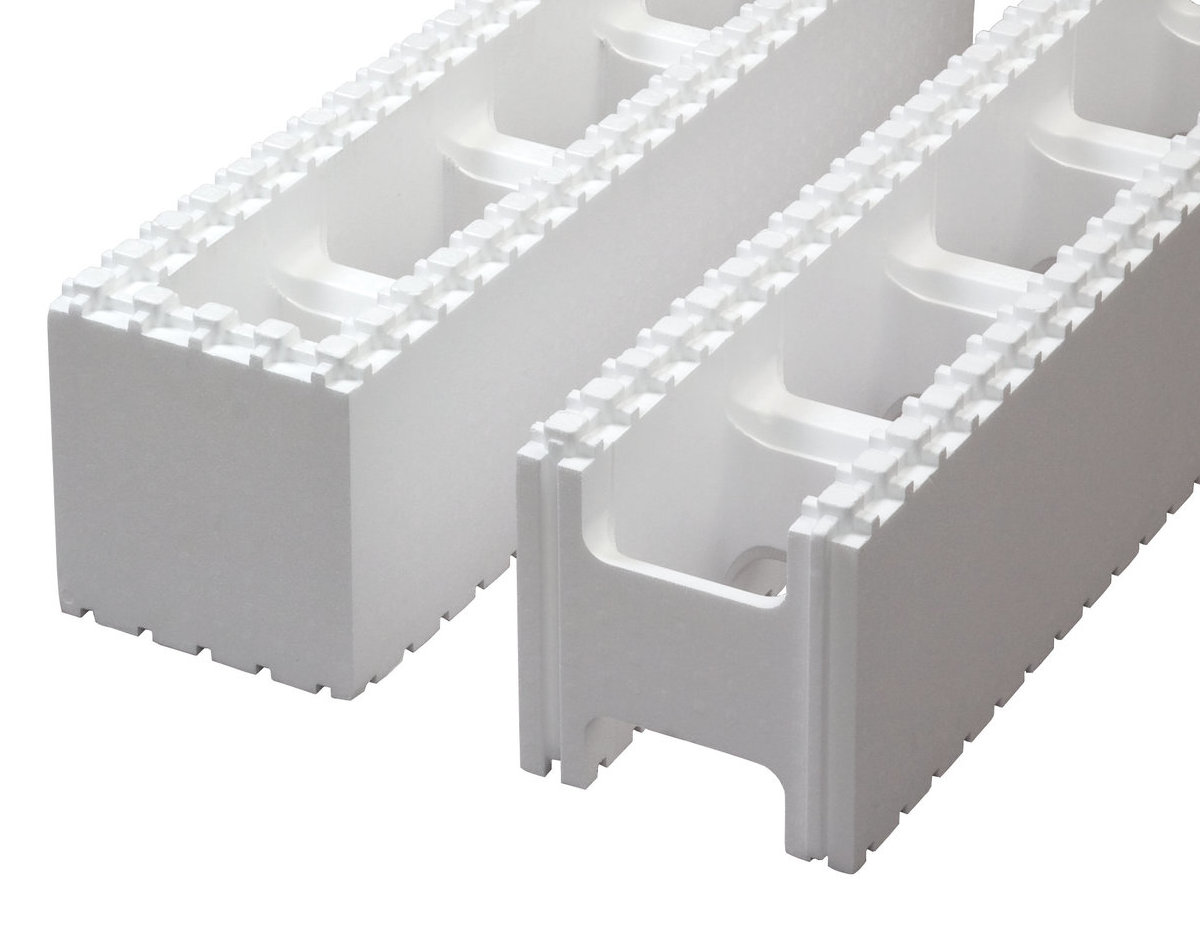

Из пенополистирола может быть изготовлена несъемная опалубка, однако в качестве основной области применения материала выступает утепление малоэтажных построек. Не стоит утеплять им брусовые дома, если не планируете производить обустройство вентилируемого фасада.
