высота по ГОСТ, ширина, маркировка, цены

Размеры фундаментных блоков зависят от принадлежности изделий к одному из нормированных сортаментов. Ведь сборное основание возводится только из стандартных элементов, размеры которых обязаны соответствовать друг другу. В ином случае строительство фундамента будет попросту невозможным.

В данной статье мы приведем примеры типоразмеров таких стандартных блоков, коснувшись разновидностей сортамента подобной продукции. Эта информация заинтересует как заказчиков, так и исполнителей строительных работ, ориентированных на сооружение сборного фундамента.

Сортамент фундаментных блоков

Типовой ГОСТ на изготовление фундаментных блоков – 13579-78 – утверждает, что сортамент подобной продукции состоит из трех оригинальных изделий:

• Сплошного фундаментного блока (ФБС).
• Сплошного блока с вырезом под монтаж коммуникаций, балок и прочих элементов (ФБВ).
• Пустотелого фундаментного блока (ФБП).

Однако этот нормативный документ описывает лишь «стеновые» блоки, которые используются для возведения ленты фундамента или стены жилого цоколя.

Еще один ГОСТ – 13580-85 – утверждает, что к сортаменту бетонных блоков для сборного основания следует причислить и так называемые «плиты для ленточных фундаментов», маркируемые литерами «ФЛ». Эти изделия используются в процессе сборки подошвы ленточного фундамента — блоки ГОСТ 13579-78 монтируют именно на такие основания.

Кроме двух вышеописанных гостов к сортаменту фундаментных блоков, с некоторой натяжкой, можно отнести и продукцию, изготавливаемую по ГОСТ 28737-90. Этот нормативный документ стандартизирует формы и процесс изготовления особых фундаментных балок (БФ) – изделий, применяемых в процессе сооружения ростверка столбчатого или свайного основания.

Таким образом, сортамент изделий, претендующих на отношение к фундаментным блокам, состоит из пяти вышеупомянутых единиц.

Габариты фундаментных блоков

И очерчивающие фундаментные блоки размеры, и цена подобной продукции зависят от принадлежности к конкретной единице сортамента. Ведь тот же блок БФ отличается от блока ФЛ не только стоимостью и габаритами, но и самой формой изделия. Поэтому, рассматривая габариты блоков, следует оттолкнуться именно от принадлежности изделия к конкретной единице сортамента.

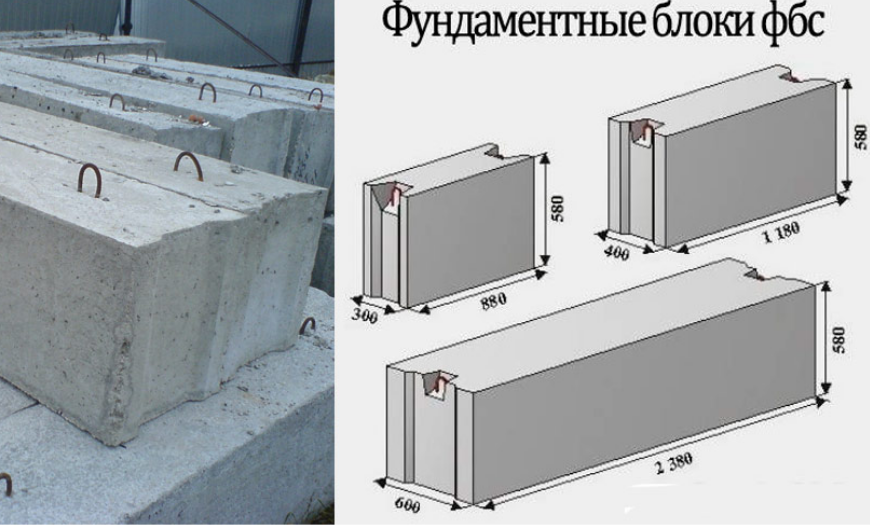

Размеры ФБС блоков

Стандартизированный сортамент таких блоков состоит из 14 типоразмеров изделий. Причем главной размерной характеристикой ФБС блоков является их ширина, а второстепенными – высота и длинна.

По длине сортамент блоков разбит на три типоразмера с габаритами в 2380, 1180  и 880 миллиметров. По высоте сортамент разбит на две группы: 580-миллиметровые блоки и 280-миллиметровые изделия. Причем  высота фундаментного блока в 280 миллиметров встречается только у изделий длиной 1180 миллиметров.

Ширина разделяет сортамент блоков на четыре типоразмера с габаритами от 300 до 600 миллиметров (с шагом деления в 100 миллиметров).

В итоге, самый маленький блок ФБС типа имеет габариты 880х300х580 миллиметров (длина, высота, ширина). Ну а самый большой блок укладывается в габариты 2380 х 600 х 580 миллиметров.

Размеры ФБВ изделий

Габариты изделий ФБВ типа сходны с размерами вышеописанного блока. Ведь оба продукта стандартизированы по одному и тому же ГОСТу (13579-78).

Только сортамент ФБВ блока укладывается в три типоразмера, отличающихся друг от друга лишь шириной (40, 50 или 60 сантиметров):

• Высота ФБВ блока всегда равна 58 сантиметрам.
• Длина – 88 сантиметрам.

Габариты ФБП блоков

Сортамент пустотелого блока укладывается в три типоразмера, отличающихся друг от друга шириной. Этот параметр у ФБП блока равен 400, 500 или 600 миллиметрам. Ну а длина таких изделий всегда одинакова – 2380 миллиметров, как и ширина 580 миллиметров.

Габариты БФ изделий

Сортамент изделий БФ типа состоит из 53 типоразмеров. Причем такие блоки отличаются друг от друга и габаритами и формой. По эти параметрам сортамент разделен на шесть разновидностей изделий, из которых три балки имеют тавровую форму, две балки имеют форму поперечного сечения в виде обычной трапеции и сечение еще одной балки имеет форму вытянутой трапеции с удвоенной высотой. Особенности формы профиля отражают цифровые маркировки блоков для фундамента – БФ1, БФ2 и так далее

Причем каждый из шести типоразмеров изготавливается со своими габаритами поперечного сечения (верх, низ, высота): от 200х160х300 миллиметров у БФ1 и до 520х200х300 миллиметров у БФ4. Кроме того, есть и особое изделие с удвоенной высотой – балка БФ6, габариты которой равны 400х240х600 миллиметрам.

А вот длина БФ балок – стандартна. То есть, каждое изделие с уникальным профилем выпускается в виде мерного отрезка длиной от 1,45 до 12 метров. Причем длина четырех типоразмеров — БФ1-БФ4 – изменяется от 1,45 до 6 метров. А типоразмеры БФ5 и БФ6 изготавливаются в виде мерных отрезков в 10,3 и 12 метров.

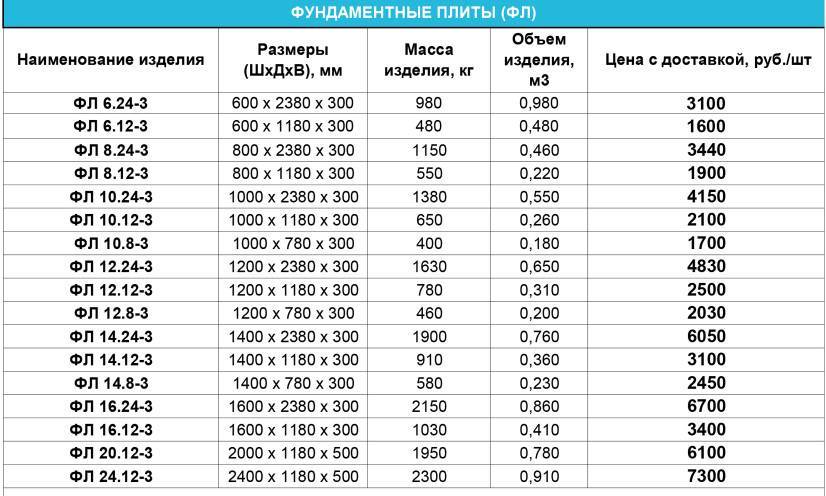

Размеры ФЛ изделий

Сортамент ленточных блоков состоит из 126 позиций, разделенных на 10 типов изделий с оригинальной шириной опорной части. Этот параметр изменяется с шагом 200-400 миллиметров.

Причем ширина ФЛ блоков колеблется в пределах от 600 до 3200 миллиметров:

• По высоте ФЛ блоки делятся на 300-миллиметровые и 500-миллиметровые изделия. Причем полуметровая высота бывает только у блоков с шириной от двух метров.
• Длина изделия делит сортамент на четыре типоразмера с габаритами от 780 и до 2980 миллиметров.

В итоге, самый большой блок ФЛ типа укладывается в габариты (ширина, высота, длина) 3200х500х1180 миллиметров, хотя бывают и изделия на 2000х500х2980 миллиметров. Ну а самым маленьким блоком является изделие с габаритами 600х300х1180 миллиметров.

размеры ГОСТ, вес, блоки 24 (12) х 6 х 6, цена

Если вы хотите построить ленточное основание в сжатые сроки, то вам необходимы ФБС блоки для фундамента. Эта разновидность железобетонных изделий используется в обустройстве сборных ленточных конструкций из ФБС (фундаментных блоков сплошных), для возведения стены основания.

В этой статье мы расскажем вам о сортаменте фундаментных блоков, познакомим вас с нормативными документами, регламентирующими габариты подобных изделий, и опишем процесс сборки стены фундамента из ФБС.

Фундаментные блоки ФБС – что это такое?

Блок ФБС представляет собой прямоугольный параллелепипед, отлитый из армированного бетона. На боковых гранях (торцах) блока обустроены прямоугольные выемки, облегчающие процесс заливки вертикального шва в кладке.Блок изготавливается на заводе, производящем железобетонные конструкции.

Своими силами залить такой блок невозможно. Поскольку в производстве блоков используется технология вибропрессования. А массивное изделие (вес фундаментных блоков ФБС типа достигает полутора тон) можно спрессовать только на заводском стенде.

Сортамент  блоков

Сортамент ФБС блоков классифицируется по типу арматуры, используемой во внутренней решетке изделия, и типу раствора, который применяют при заливке ЖБИ.

По первому признаку блоки разделяют на:

• Изделия с напряженным каркасом, сформированным из растянутой или закаленной арматуры.
• Изделия с ненапряженным каркасом, сформированным из необработанной арматуры.

Причем, и в том, и в другом случае, на каркас расходуют арматуру из стали марок А1 или А111.

По типу бетона блоки бывают

• Изделия из тяжелого бетона, которые изготавливают из раствора марки М250, М300, М400.
• Изделия из легкого бетона, которые изготавливают из раствора марки В100 или В150.
• Изделия из керамзитобетона, изготовленные из особого раствора, в котором в качестве армирующего наполнителя используется гранулированный керамзит.

От принадлежности к одной из единиц сортамента зависит и размер, и вес, и как следствие этого, цена фундаментных блоков ФБС типа.

Достоинства и недостатки использования изделий

В список достоинств ФБС блоков можно включить следующие характеристики:

• Достаточно высокую несущую способность блока, сравнимую с характеристиками литого монолита.
• Высокую сопротивляемость изделия негативному влиянию биологической среды. Спрессованный на вибростенде блок характеризуется высокой поверхностной твердостью и минимальной пористостью. Поэтому глубокое проникновение плесени в структуру блока – маловероятно.
• Крупные габариты – ускоряющие процесс постройки основания. Ведь самый большой фундаментный блок ФБС — 24х6×6 дециметра по длине, ширине и высоте — заполняет почти четверть 10-метровой стены классического, ленточного основания. То есть, для формирования малозаглубленного фундамента нужно всего 16 блоков. А глубоко погруженное основание сложат из 32 боков (в два ряда).

К недостаткам ФБС блоков можно причислить следующие свойства:

• Большой вес изделия. Даже самый небольшой фундаментный блок ФБС — 4 на 4 на 6 дециметров по габаритам – весит несколько сотен килограмм, что вынуждает использовать в процессе монтажа стен фундамента тяжелую строительную технику (кран и прочее).
• Недостаточную герметичность кладки из ФБС блоков. В стене фундамента будут слабые места – швы кладки, которые буквально притягивают воду из грунта. Поэтому по внешней стороне блока, в обязательном порядке, обустраивают слой надежной гидроизоляции.
• Недостаточную теплостойкость, которая, впрочем, характерна и для ленточной заливки.

Кроме того, как недостаток следует отметить и дороговизну процесса строительства основания из блоков. В среднем сборная конструкция обходится на 30-40 процентов дороже литого, ленточного основания.

Размеры фундаментных блоков ФБС

Габариты фундаментных блоков определяются особым нормативным документом – государственным стандартом (ГОСТ), в котором указаны не только главные размеры изделия (длина, ширина, высота), но допустимые отклонения от этих величин.

ГОСТ на фундаментные блоки ФБС типа – 13579-78 – разделяет сортамент на 14 типоразмеров. Причем по длине блока сортамент разделен на три позиции (изделия с габаритами около 24, 12 и 9 дециметров). По высоте сортамент разделен на три позиции (изделия с габаритами около 6 и 3 дециметров). По ширине сортамент разделен на четыре позиции (изделия с габаритами от трех до шести дециметров).

Кроме того, существуют изделия, оформленные по отраслевым стандартам. Примером такой продукции является фундаментный блок ФБС 6 на 4 на 6 дециметров по основным габаритам. Такие блоки позволяют построить основания с нестандартными габаритами.

Сборка фундамента из ФБС блоков

Монтаж сборного фундамента начинается с разметки и рытья котлована. Причем такие конструкции предполагают обустройство классического котлована (прямоугольной выемки), а не траншеи.

Разметка будущего места строительства ведется с помощью вех и проволоки, которыми очерчивают верхнюю границу котлована. Ее габариты будут больше соответствующих размеров фундамент на глубину погружения подошвы основания. Поскольку стенки котлована под сборное основание обустраиваются с уклоном в 45 градусов.

Этап земляных работ завершается подсыпкой песчаной подушки на дно траншеи, вырытой по периметру котлована. Ширина этой выемки должна совпадать с шириной подошвы фундамента.

Дальнейшая сборка основания выполняется следующим образом:

• На песчаную подушку настилают ленту рубероида – она убережет основание от нежелательного контакта с грунтовой влагой.
• На гидроизоляционную прослойку монтируют особый, блок ФЛ типа. Именно эти изделия, поперечное сечение которых напоминает трапецию, формируют подушку будущего фундамента.
• На ФЛ блоки монтируют первый ряд ФБС изделий. Укладывая сплошные блоки от угла к центру. Вертикальные швы между блоками и горизонтальный шов между подошвой и первым рядом стены фундамента заполняют скрепляющим раствором.
• Следующий ряд блоков укладывают по правилам кирпичной перевязки – верхнее изделие должно базироваться на двух нижних, перекрывая своим центром вертикальный шов.
• По завершению монтажа стены на верхних гранях крайнего ряда блоков заливают монолитный ростверк (армирующий пояс).
