Помимо основных материалов, на строительном участке есть второстепенные инструменты, которые укрепляют конструкцию. К таковым относятся железобетонные перемычки. Они используются для распределения нагрузки над оконными и дверными проемами при строительстве кирпичных, шлакоблочных и прочих построек. Несущая способность перекрытий определяется их геометрией и внутренней структурой. Эти величины устанавливаются действующими госстандартами.

Определение

Ж/б перемычки представляют собой конструктивный сборный или монолитный элемент из стали и бетона, который используется для обустройства проемов здания. Бетон в перемычках наделяет конструкцию необходимой жесткостью, обеспечивает сопротивлением к сжатию. Сталь используется для увеличения прочности на растяжение. Основные свойства железобетонных перемычек определяют толщину бетонного слоя, который защищает стальную арматуру.

Вернуться к оглавлению

Назначение

В строительстве армированный перехват применяется для сооружения оконных и дверных проемов. Иногда армированные бетонные перекрытия используются для сооружения ограждений, обозначения зон ответственности, возведения стоек. Такое изделие предназначено для выдерживания статической нагрузки от всех перекрытий, блоков и кладок здания. Чтобы выполнять свое назначение, опоры из железобетона монтируются горизонтально. Для изготовления перемычек применяются:

• сталь высоких марок с предельной величиной сечения от 0,4 до 0,6 мм;
• плотные тяжелые бетоны.

Такие характеристики позволяют элементу из железобетона выдержать предельные нагрузки, длительный срок эксплуатации здания.

Вернуться к оглавлению

Виды и маркировка

Существует классификация и маркировка железобетонных перекрытий согласно ГОСТу:

1. Брусковые ЖБИ (ПБ) с предельно допустимой шириной 2,5 дм.
2. Балочные перехваты (ПГ) отличаются наличием уступа на четверть. На него опираются перекрытия.
3. Фасадные ЖБИ (ПФ) для сооружения выступающих за периметр опор при кирпичной кладке.
4. Плитные элементы (ПП) с минимально допустимой шириной 2,5 дм.

Каждую железобетонную перемычку маркируют цифрами и буквенными символами, разделенными тире. Первые цифры обозначают размеры сечения и длину перекрытия, выражаются в дециметрах. Буквами уточняется вид изделия. Затем принято обозначать класс арматуры с допустимой нагрузкой на армированный пояс, то есть минимальный вес. Последние цифры характеризуют плотность бетона, наличие строповочных или закладных петель.

Вернуться к оглавлению

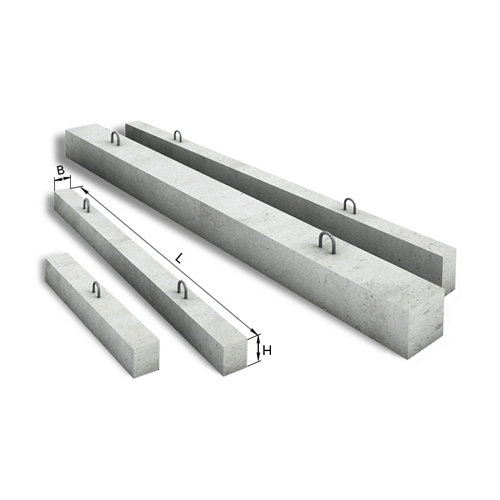

Геометрия

Любая железобетонная опора имеет индивидуальные параметры, подбирающиеся по ширине проема и предварительно рассчитанному весу, который может на нее давить. Согласно действующему ГОСТу 948 1984 года, номинальный диапазон параметров по длине, высоте и ширине 10,3 — 33,7 дм, 1,2 — 2,5 дм, 1,4 — 2,9 дм соответственно.

Вернуться к оглавлению

Технология изготовления

Для изготовления железобетонной конструкции потребуются: доски, гвозди, стальная арматура, уголки, проволока для обвязки, бетонный раствор на цементе, щебне и песке. По необходимости можно использовать бетономешалку. На первом этапе работ следует выбрать конкретный вид бетонных перемычек. Железобетонными изделиями обустраивают оконные и дверные конструкции на портландцементе. Это позволяет избежать дополнительной стадии подгонки. При этом резать изделия нельзя. При сильно широких проемах используется несколько элементов.

Вернуться к оглавлению

Основные виды

Предлагается несколько видов перемычек из железобетона:

• оконные изделия предназначены для обустройства проемов над окнами. Наиболее часто используются при возведении кирпичных зданий и строений из природного и искусственного камня;
• сборные или ПР перемычки делают из плит и классического брускового железобетона. Преимущество сборной конструкции — не требуется выравнивание и подгонка кирпича при кладке рядов, так как каждый элемент изготавливается требуемого размера;
• брусковые или «карандаш» применяются при обустройстве дверных и межкомнатных проемов. Ширина таких перегородок, как правило, составляет 1,2 дм;
• несущие необходимы для снятия нагрузки со стеновых плит. Такими перемычками закрывают проемы несущих стен.

Выполнить их можно самостоятельно или же приобрести уже готовые продукты. Технология обустройства опор представлена ниже.

Вернуться к оглавлению

Опалубка и ее укрепление

Самостоятельно перемычку возможно изготовить двумя способами: сразу над проемом или прямо на участке.

Качественное перекрытие получается при монтаже опалубки. Для выполнения работ понадобятся деревянные доски или щиты для рамы, ОСП-плиты или стальные листы для щита. Материалы следует обернуть клеенкой, закрепив ее. Листы стали стоит смазать маслом. Это сократит время при разборке опалубки и защитит металл от влаги.

Подготовленная конструкция закрепляется проволокой на арматурной сетке. Опалубку следует устанавливать по всей поверхности, где будут монтироваться сами перекрытия. Фиксаторами на пересечении стержней арматуры конструкция закрепляется ниже каркаса. Это делается для предотвращения возможного прогиба щита после заливки тяжелого бетона. После установки конструкции важно еще раз затянуть проволоку, чтобы не произошло смещения. Дополнительно крепить опалубку следует подпорками. Только после этого можно заливать бетонный раствор.

Вернуться к оглавлению

Утепление

Дополнительно к перемычкам используют утеплитель (к примеру, минеральную вату). Утепляющий слой укладывают в процессе монтажа в опалубку между перекрытием и наружной кладкой, затем заливают бетоном. Толщина утепления должна быть около 10 см. Откосы проема дополнительно закладываются кирпичом. Тогда оконная рама будет упираться в заполнитель, а не в минеральную вату. Это позволит закрепить стык монтажной пеной. Однако такой откос потребует дополнительного утепляющего слоя.

В качестве альтернативы есть другой способ — с использованием экструдированного пенополистирола. Его поверхность более прочная. Достаточно 3 см этого материала. Зазоры между окном и утеплителем заполняются пеной. Так она будет опираться о твердую поверхность, что позволит надежно зафиксировать окно. Тогда дополнительный слой утепления не понадобится, что позволит сократить объем работ.

Вернуться к оглавлению

Армирование

Выбор арматуры зависит от типа перекрытия. Для железобетона из плит и бруска применяются разные изделия. Классическая арматура 6—8 мм в диаметре применяется при обустройстве легких конструкций при незначительных нагрузках, например, при кладке стен, не выступающих несущими. В остальных случаях применяются более прочные материалы большего диаметра. Приготовленные стальные пруты укладываются вдоль перемычки и скрепляются вязальной проволокой. Сварки при этом не требуется. В итоге должна получиться сетка.

Вернуться к оглавлению

Заливка

Заливку осуществляют бетоном М200 нужного объема. Приготовить его можно самостоятельно. Для этого потребуется пропорция: одна часть цемента на две части щебня и на пять частей песка. Цемент должен быть свежим, щебень — очищенным, а песок — просеянным. Смесь перемешивается в сухом виде. После этого добавляется вода. Под арматурную сетку нужно положить несколько половинок кирпичей. Смешанным до однородности раствором заливаются арматуру, пока она полностью не утонет. Следует слегка приподнять конструкцию над горизонтальным щитом. Работу можно продолжать, когда бетон полностью застынет. Чтобы избежать сквозняков, рекомендуется делать четверть сверху и с боков проема в 5 см. Внизу достаточно отпустить 2 см.

Вернуться к оглавлению

Советы при работе

При обустройстве ЖБИ следует четко соблюдать технологию и следовать некоторым советам:

1. Высота перемычки из железобетона должна составлять 1/20 величины самого проема, а ширина должна равняться ширине стены.
2. Диаметр сетки из арматуры следует выдерживать в 14 мм. Этого достаточно для обеспечения необходимой прочности железобетонного пояса.
3. Следует дождаться полного укрепления бетона. Не следует снимать низ опалубки и распорки ранее 25 дней.
4. Перемычки должны быть надежными и выполнены качественно.
5. Заливку нужно осуществлять, только когда верх пояса идет вровень с кладкой. Это позволит избежать ненужных перепадов.
6. Заливочный раствор следует тщательно утрамбовать, чтобы не образовалось пустот.
7. Тип перемычки определяет вес общей конструкции.
8. Для окон и дверей подойдут не несущие перекрытия с армированным поясом небольшой массы.

Вернуться к оглавлению

Вывод

Бетонная перемычка с армированным поясом широко применяется в строительстве. С ее помощью повышается прочность, долговечность возводимого здания. Для разных конструкций предусмотрен определенный тип изделия и соответствующий размер.

Сегодня есть возможность приобрести готовый продукт. Кроме того, простота производства железобетонного пояса позволяет сделать его самостоятельно.

Перемычки железобетонные своими руками… Стоит ли?

На каждом этапе строительства здания приходиться сталкиваться с новыми задачами, которые необходимо разрешить качественно и недорого. Одна из них – оформление оконных и дверных проемов. Для надежности конструкции используют железобетонные перемычки. Как вариант можно использовать металлические уголки,  деревянные брусья и другие изделия, но надежнее и практичнее все же воспользоваться ЖБИ.

И вот почему?
Перемычки предназначены для оформления дверных и оконных проемов в кирпичных, блочных и каменных зданий. На изделия передается тяжесть ограждающих стен и перекрытий, именно они распределяют нагрузку плит перегородок и кладки в строении. Поэтому перемычки должны быть выполнены из высококачественных материалов и соответствовать ГОСТ стандартам. Продукция выполняет теплоизоляционные и конструкционные функции.
Заводские армированные железобетонные изделия доставляются на строительную площадку уже готовыми к использованию. Заводская продукция сокращает время строительства. Перемычки для оконных проемов производятся разных габаритов.

Рассмотрим еще один вопрос: возможно ли сделать  перемычку железобетонную  самостоятельно?

Некоторые специалисты убеждены, что бетонные перемычки проще и дешевле сделать самостоятельно. Действительно ли этот процесс менее затратный и практичный? Давайте разбираться вместе.

Перемычку самостоятельно можно изготовить двумя способами: сразу над проемом или на участке, на котором проходит строительные работы. И тот, и другой способ имеет свои особенности и сложности.

Первый способ усложнен сооружением опалубки. Для нее понадобятся длинные доски с идеально ровной поверхностью, иначе перемычка будет с дефектами. В число дополнительных трат помимо досок входит рубероид или пленка.

Эти материалы укладывают на опалубку, чтобы препятствовать вытеканию раствора из опалубки.Второй способ усложнен процессом монтажа. Изделие следует поднять на высоту (дополнительные расходы на аренду крана).

Существуют специальные формулы и расчеты, которые помогают вычислить размер конструкции.

Если были допущены ошибки, то конструкция может просесть, дать трещины или полностью разрушиться. Поэтому человеку, некомпетентному в этом вопросе и не имеющему опыта в производстве изделия приступать к работе не рекомендуется.

Если необходимо выполнить несколько перемычек, то процесс их изготовления может затянуться на несколько недель.Процесс работы «затормозиться» на непредвиденное время. К тому же нет гарантии качества ЖБИ, а это уже нарушает меры безопасности.

Как показывает практика: финальная стоимость окажется гораздо выше заводских изделий.

«Так стоит ли самостоятельно заниматься процессом производства перемычек?»

Гораздо надежнее и практичнее приобрести изделие, изготовленное на заводе. В производстве этой продукции, соблюдаются требования ГОСТ стандарта, поэтому качество перемычек подтверждается документально.

Доставка с магазина – прямого поставщика заводских изделий осуществляет доставку изделий, выгрузку их указанное заказчиком место.

То есть, вы покупаете уже готовый продукт высшего качества по доступной цене в минимальные сроки.
