Стул из профильной трубы своими руками: чертежи с размерами

Если у вас есть навыки работы с металлом, то, возможно, вы хотели бы попробовать самостоятельно изготовить мебель для дома. Из профильной трубы, при наличии необходимого инструмента и навыков, не составит труда изготовить самую разную мебель — для кухни, гостиной, сада и т.д. В этой статье мы рассмотрим, как сварить стулья из профильной трубы своими руками: кухонные и барные, стул-стремянку и другие интересные модели.

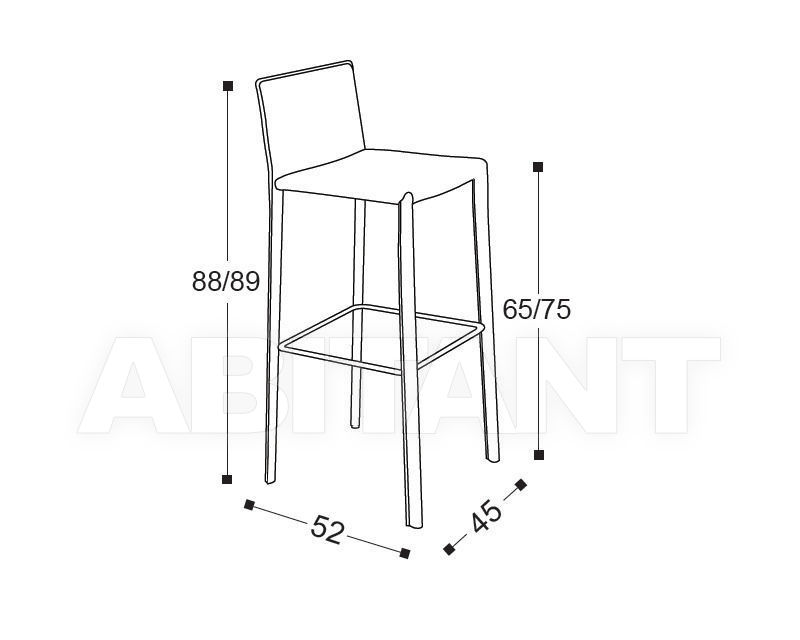

Барный стул из профильной трубы своими руками

Подбираем понравившуюся конфигурацию барного стула. Барные стулья обычно имеют высоту около 80 см, невысокую спинку и подставку для ног на расстоянии примерно 45 см от сиденья.

1. Рассмотрим изготовление барного стула простой конструкции:
2. Для работы понадобится отрезать нужно количество заготовок из профильной трубы согласно размерам выбранного чертежа:
3. Закрепляем детали на ровной поверхности и свариваем прямоугольный каркас:
4. Привариваем перемычку:
5. Свариваем аналогичный каркас большей длины (под спинку), закрепляем обе заготовки вертикально и привариваем друг к другу с помощью перемычек:
6. На расстоянии примерно 45 см от сиденья привариваем перемычки, которые будут служить опорой для ног:
7. Зачищаем все места сварки:
8. Обезжириваем каркас и покрываем краской по металлу:
9. Из досок вырезаем заготовки для сиденья и спинки стула. Края закругляем рубанком, неровности зачищаем напильником. Поверхность можно отшлифовать наждачной бумагой.
10. По желанию заготовки можно обжечь и зачистить щёткой средней жёсткости, так структура дерева станет более выраженной:
11. Покрыть заготовки защитным лаком:
12. В каркасе сверлом по металлу сделать отверстия под крепёж, прикрепить детали спинки и сиденья с помощью саморезов к каркасу.

Стулья для кухни своими руками из металла

Если вы пробовали изготавливать мебель самостоятельно и у вас есть нужный инструмент, можно сделать кухонные стулья своими руками из металла. Они получаются прочными, надёжными и недорогими. Для работы понадобится металлический профиль, кусок фанеры или дощечка для сиденья, материал для обивки и рабочий инструмент:

• станок для гибки металлического профиля;
• фреза по металлу;
• скобы и пистолет для закрепления обивки;
• инструмент и материалы для сварки;
• электролобзик или пила-ножовка;
• наждачная бумага, напильник, рубанок;
• крепёж.

1. Нарезаем заготовки нужных размеров из металлического профиля.
2. Круглое основание и изогнутые элементы делаем с помощью станка для гибки металлопрофиля.
3. Стыки свариваем, а швы затем зачищаем:
4. Делаем разметку для приваривания ножек:
5. Поочерёдно закрепляем ножки на основе каркаса, привариваем две ножки и две длинные детали, служащие также основой для спинки:
6. Закрепляем кольцо-перемычку параллельно сиденью и привариваем её к ножкам:
7. Делаем разметку для спинки:
8. Замеряем размер дуги и отрезаем соответствующую заготовку:
9. Таким же образом размечаем и отрезаем две других детали:
10. Привариваем все перемычки для спинки к верхней части каркаса:
11. В готовом каркасе зачищаем неровности и заусенцы по местам всех соединений, обезжириваем поверхность металла, покрываем его краской:
12. Из фанеры выпиливаем основу для сиденья стула.
13. Срезы зачищаем:
14. Из набивочного материала (поролон, синтепон, ватин и др. ) вырезаем по размеру сиденья деталь для формирования мягкой подкладки.
15. Из обивочного материала вырезаем круг большего размера для обтяжки. Оставляем припуски на подвороты. Натягиваем обивочный материал поверх деревянной основы и набивки, прикалываем скобами с обратной стороны. Крепим сиденье к каркасу — всё готово.

Стул из профильной трубы в стиле лофт

1. Размечаем и разрезаем металлическую профильную трубу согласно размерам заготовок:
2. Срезаем концы под нужным углом:
3. Свариваем 2 прямоугольных каркаса — для опоры и под сиденье:
4. Зажимаем их струбцинами на нужном расстоянии друг от друга:
5. Привариваем перекладины под углом между прямоугольниками:
6. Просверливаем отверстия под крепёж.
7. Обезжириваем поверхность каркаса растворителем:
8. Покрываем краской по металлу. Если наносить её с помощью распылителя, покрытие ляжет ровнее:
9. Выпиливаем из дерева по размеру каркаса сиденье. Скругляем углы рубанком, напильником обрабатываем срезы, зашкуриваем поверхность. Покрываем дерево защитной пропиткой.
10. Сверлом по металлу делаем отверстия под крепёж и прикручиваем саморезами сиденье.
11. К основанию приклеиваем подпятники, чтобы металл не царапал пол.

Складной стул из профильной трубы

Из профильной трубы также можно делать складные стулья, которые удобно использовать на даче или брать с собой в поездку, на пикник и т.п.

1. Сперва нужно отрезать заготовки для каркаса из профильной трубы:
2. Затем свариваем их между собой под углом:
3. Швы зачищаем:
4. Привариваем перемычки. Свариваем вторую часть каркаса.
5. Скрепляем обе части между собой подвижным соединением на таком расстоянии, чтобы конструкция была устойчивой:
6. Привариваем перемычки для сиденья:
7. Обезжириваем каркас и покрываем краской:
8. Из фанеры вырезаем заготовки для спинки и сиденья. Убираем заусенцы, зачищаем поверхность и срезы, покрываем защитной пропиткой или лаком. В каркасе сверлим отверстия под крепёж, прикрепляем сиденье и спинку.
9. Складной стул готов.

Стул металлический со спинкой своими руками

Из профильной трубы можно сделать и более изящную мебель, например, с изогнутыми ножками и спинкой.

1. Сперва отрезается сплошная длинная заготовка для спинки и задних ножек:
2. Далее гнётся в центре по диаметру, соответствующему ширине спинки:
3. Свободным концам (ножкам) также придётся изгиб:
4. Отрезаются ещё две заготовки и гнутся под прямым углом.
5. Далее на расстоянии 14 см от первого изгиба делают второй изгиб 90° таким образом:
6. Получаются две изогнутых заготовки для ножек:
7. Они фиксируются на твёрдой ровной поверхности и свариваются между собой:
8. Затем сзади приваривается длинная изогнутая заготовка (задние ножки и спинка):
9. К ножкам приваривается дуга (основание сиденья):
10. По желанию из прутьев можно сделать декоративные элементы и приварить их к спинке:
11. Каркас обезжиривается и окрашивается:
12. В основании сверлятся отверстия под крепёж, саморезами прикручивается сиденье:
13. Изделие готово:

Стул-стремянка из профильной трубы

Из металлопрофиля также можно сделать удобный стул-стремянку. В сложенном виде такая конструкция выглядит и используется как обычный стул, но если перевернуть спинку — превращается в стремянку.

1. Сперва отрезаем две заготовки и срезаем концы под углом 45°.
2. Закрепляем струбцинами и свариваем их друг с другом:
3. Нужно сварить две симметричные по диагонали конструкции, которые будут стыковаться друг с другом таким образом:
4. В собранном виде это будет выглядеть так:
5. Сварить заднюю часть каркаса и сделать отверстия под крепёж с зенковкой под шурупы:
6. Из досок вырезать заготовки для сиденья и спинки (ступенек), скруглить углы, отшлифовать поверхность, покрыть защитным лаком:
7. Сварить переднюю часть каркаса, также сделать отверстия под крепёж, покрыть всю конструкцию краской:
8. Прикрепить сиденье к каркасу. К передней части привинчивается узкий брусок, к которому подвижно крепится остальная часть сиденья, присоединяющаяся к задней части каркаса. Передний брусок можно прикрепить к сиденью петлями — это будет подвижное соединение, за счёт которого стул будет трансформироваться в стремянку.
9. К нижним перемычкам также прикрепить две дощечки-ступеньки (одну — к передней части каркаса, другую — к задней).
10. Далее крепится спинка:
11. Стул-трансформер готов. Если перевернуть спинку вниз, получится стремянка:

Барный стул из профильной трубы и дерева, с которым справится даже новичок

Главная
» Своими руками

17.02.2020Своими руками0803

В наше время наблюдается мода на мебель из баров. Она простая в использовании и долговечная, а потому находит широкое применение в квартирах людей. И потому барные стулья можно увидеть во многих квартирах – занимают мало места, простые, удобные, долговечные и красивые. Но барные стулья можно сделать и своими руками в домашних условиях. Казалось бы, что для этого нужно уметь делать мебель, и потребуются сложные инструменты, как сварочные аппараты и станки для обработки древесины. Но на деле оказывается все совсем иначе.

Что понадобится для создания барного стула в домашних условиях?

Для того, чтобы обзавестись красивым барным стулом не нужно его покупать в магазине, а можно своими руками создать без лишних усилий и траты времени. Для этого даже не понадобится сварка, хоть может использоваться профильная труба и немного древесины.

Естественно, что стоит беречь свое время, и, скажем, сидение для стула можно не самостоятельно вырезать дома или на станке в мастерской, а купить готовую в магазине. Причем в этом случае сидение можно купить любой формы, которое было бы не только удобно для использования, но и проще было бы крепить к профильной трубе. Для изготовления креативного барного стула понадобятся:

1. Профильная труба из нержавеющей или оцинкованной стали.
2. Сидение круглое или квадратное из дерева или металла.
3. Подставка из дерева или металла, купленная или просто две профилированные трубы.
4. Клей
5. Болгарка

Таким образом, есть возможность пойти по совсем простому пути, приобретя все составные элементы конструкции в разных магазинах, и в домашних условиях их соединить в одно целое. А можно повозиться дополнительно с подставкой для барного стула, использовав две профильных трубы.

Как сделать барный стул в домашних условиях, использовав минимальное количество материалов и времени?

Главная сложность может возникнуть в том, чтобы сделать прочную основу для барного стула. Можно просто взять две профильные трубы, вырезать в них квадратные углубления, и соединив две трубы через углубление крестом, создать основу для барного стула. Затем вставить в углубление профилированную трубу и остается только прикрепить сидение.

Прикрепляется оно в углубление с помощью клея. В углубление в сидении заливается клей и вставляется оно в профильную трубу. Остается подождать пару часов и барный стул готов. Есть возможность укрепить сидение, использовав помимо клея еще металлические распорки. В этом случае их нужно прикрепить с помощью болтов и гаек к профильной трубе с одной стороны, а верхнюю плоскую часть металлических держателей прикрепить с помощью шурупов к сидению.

Сложностью в создании барного стула является то, что у него одна ножка, и конструкция испытывает значительную нагрузку со стороны тела человека. Именно поэтому вариантов создания барных стульев много, главное всегда думать о времени и использовать более простые способы создания мебели своими руками. Можно использовать различные детали для мебели, создавая новые типы мебели, и от этого получать массу удовольствия.

Рейтинг

( Пока оценок нет )

gor040/ автор статьи

Поделиться:

Загрузка …

• Как вязать мотив спицами и крючком — описание схем вязания для начинающих
• Как вязать кардиган — описание схемы вязания крючком и спицами для начинающих
• Как упаковать подарок в подарочную бумагу — 62 фото идеи оригинальных украшений подарочных упаковок

Аллермуир

Предыдущий

Следующий

Bastille — это семейство стульев для столовой, гостиной и барного стула с минималистской, но роскошной эстетикой. Коллекция была разработана специально для гостиничной среды, хотя с увеличением слияния стилей интерьера на корпоративном и гостиничном рынках коллекция может легко трансформироваться в оба.

СВЯЖИТЕСЬ С НАМИ ДЛЯ ДОПОЛНИТЕЛЬНОЙ ИНФОРМАЦИИ

Дизайн — Патрик Норге

Икона французского дизайна Патрик Норге черпает вдохновение в окружающем нас мире. Он разрабатывает продукты, актуальность и современность которых выдерживают испытание временем.

С самого начала своей карьеры Патрик Норге сотрудничал с миром моды, такими знаковыми брендами, как Louis Vuitton, Lanvin, Guerlain и Christian Dior. Его дизайнерский талант в проектах промышленного дизайна и дизайна интерьеров помог привнести подлинность и элегантность духа на международную дизайнерскую сцену. Его работы представляют собой идеальное сочетание моды, дизайна и знаменитого «французского прикосновения».

Для Патрика Норге дизайн — это прежде всего счастливые встречи, от сотрудничества с производителями до разработки потребительских товаров и предметов роскоши с неотразимой страстью. В 2000 году он открыл собственное дизайнерское бюро и в 2005 году был удостоен награды «Дизайнер года». Некоторые из его работ являются частью постоянных коллекций престижных музеев, таких как Музей современного искусства в Нью-Йорке.

Бастилия — BST05

Обзор/Особенности

Барный стул

Bastille — это семейство стульев для сидения, состоящее из обеденного, гостиной и барного стула с минималистской, но роскошной эстетикой. Коллекция была разработана специально для гостиничной среды, хотя с увеличением слияния стилей интерьера на корпоративном и гостиничном рынках коллекция может легко трансформироваться в оба.

Стандартные характеристики

Формованная пенопластовая конструкция
Полная обивка с окантовкой по периметру
Трубчатая стальная рама с порошковым покрытием New Black
Подставка для ног протектор
Пластиковые накладки

Дополнительные функции

Трубчатая стальная рама доступна в цветах Soft Gold, Soft Silver или Deep Mulberry с порошковым покрытием
Пластиковые направляющие с войлочным покрытием
Доступен вариант высоты стойки

Отделки

Отделка рамы

New Black

Soft Gold

Soft Silver

Deep Mulberry

Символы

2D DWG

3D DWG

СКЕТЧУП

Размеры

Относящийся к окружающей среде

Состав материала

Компоненты изготовлены из следующих материалов:

Нейлон

37,68%

Пенополиуретан

14,49%

МДФ

38,19%

Нержавеющая сталь (304)

Сталь

Ткань

Вторичное сырье

Содержит до 9,30 % переработанного материала

МДФ 900 03

Сталь

Ткань

Вторичное сырье

Ассортимент на 99 % подлежит вторичной переработке

99 %

Прайс-лист

Прайс-лист

Бастилия — BST01

Обзор/Особенности

Обеденный стул

Bastille — это семейство стульев для сидения, состоящее из обеденного, гостиной и барного стула с минималистской, но роскошной эстетикой. Коллекция была разработана специально для гостиничной среды, хотя с увеличением слияния стилей интерьера на корпоративном и гостиничном рынках коллекция может легко трансформироваться в оба.

Стандартные характеристики

Формованная пенопластовая конструкция
Полная обивка с окантовкой по периметру
Трубчатая стальная рама с порошковым покрытием New Black
Пластик планки

Дополнительные функции

Трубчатая стальная рама с порошковым покрытием Soft Gold, Soft Silver или Deep Mulberry
Пластиковые накладки с войлоком

Отделки

Отделка рамы

Новый черный

Мягкое золото

Мягкое серебро

Глубокая шелковица

Символы

2D DWG

3D DWG

СКЕТЧУП

Размеры

Относящийся к окружающей среде

Состав материала

Компоненты изготовлены из следующих материалов:

Нейлон

37,68%

Пенополиуретан

14,49%

МДФ

38,19%

Нержавеющая сталь (304)

Сталь

Ткань

Вторичное сырье

Содержит до 9,30 % переработанного материала

МДФ 900 03

Сталь

Ткань

Вторичное сырье

Ассортимент на 99 % подлежит вторичной переработке

99 %

Прайс-лист

Прайс-лист

Бастилия — BST03

Обзор/Особенности

Кресло для отдыха

Bastille — это семейство стульев для сидения, состоящее из стула для столовой, гостиной и бара с минималистской, но роскошной эстетикой. Коллекция была разработана специально для гостиничной среды, хотя с увеличением слияния стилей интерьера на корпоративном и гостиничном рынках коллекция может легко трансформироваться в оба.

Стандартные характеристики

Формованная пенопластовая конструкция
Полная обивка с окантовкой по периметру
Трубчатая стальная рама с порошковым покрытием New Black
Пластик планки

Дополнительные функции

Трубчатая стальная рама с порошковым покрытием Soft Gold, Soft Silver или Deep Mulberry
Пластиковые накладки с войлоком

Отделки

Отделка рамы

Новый черный

Мягкое золото

Мягкое серебро

Глубокая шелковица

Символы

2D DWG

3D DWG

СКЕТЧУП

Размеры

Относящийся к окружающей среде

Состав материала

Компоненты изготовлены из следующих материалов:

Нейлон

37,68%

Пенополиуретан

14,49%

МДФ

38,19%

Нержавеющая сталь (304)

Сталь

Ткань

Вторичное сырье

Содержит до 9,30 % переработанного материала

МДФ 900 03

Сталь

Ткань

Вторичное сырье

Ассортимент на 99 % подлежит вторичной переработке

99 %

Прайс-лист

Прайс-лист

Промышленные табуреты из труб своими руками — Love Grows Wild

Этот пост представлен вам компанией Elmer’s ProBond Advanced. Все мнения на 100% мои.

Еще один проект отмечен в списке дел по преображению офиса, и, ребята… это действительно весело! Я уверен, что вы видели все проекты промышленных труб, которые сейчас в тренде, и я не мог не запрыгнуть на подножку. В моем офисе нет места для многих больших проектов, которые я видел, таких как стеллажи или столы, но я нашел способ добавить немного этого крутого индустриального стиля в меньшем размере, и я обещаю вам это. это проект, который может сделать КАЖДЫЙ! Я создал 4 самодельных промышленных табурета из труб для своего рабочего стола, используя водопроводную трубу и деревянные круги, и я так взволнован тем, как они получились!

Итак, однажды мне пришла в голову безумная идея построить табуретки из труб, и я показала моему мужу набросок курицы, как я думала, что их можно построить. Поэкспериментировав с трубами некоторое время, мы придумали этот дизайн, который расширяется внизу, добавляя дополнительную устойчивость и поддержку табуреткам. Они примерно 21-22″ в высоту и около 11 1/2 – 12″ в ширину внизу (размеры будут варьироваться в зависимости от того, насколько плотно установлены трубы) , и у меня есть все детали, инструкции по сборке, а также советы и рекомендации. вам нужно вытащить пару этих младенцев в кратчайшие сроки! Разве ты не любишь, когда за тебя делают самую сложную часть? 🙂

Вот что вам нужно купить, чтобы сделать 1 табурет:

• 1 – 12-дюймовое круглое деревянное сиденье (можно найти рядом с отделом пиломатериалов в хозяйственных магазинах)
• 4 – Фланцы пола 1/2″
• 4 – трубы 1/2″ x 12″
• 4 – трубы 1/2″ x 3″
• 5 – трубы 1/2″ x 4″
• 6 – тройники 1/2″
• 8 – Колено 1/2″ 90°
• 8 – 1/2″ закрытые ниппели
• 4 – колпачки 1/2″
• Элмер ProBond Advanced

Прежде чем я покажу вам, как сделать эти крутые табуретки, у меня есть несколько советов, которые я усвоил в процессе. Они помогут вам в любом проекте по строительству труб:

• Если на ваших трубах есть наклейки с ценами, я настоятельно рекомендую удалить их ДО того, как вы начнете строить. Это намного проще! Мой снялся довольно легко, сняв верхний слой и воспользовавшись средством для удаления клея для липкой части. При необходимости можно осторожно соскоблить наклейку краем лезвия.
• Прежде чем покупать трубы, рекомендуется оценить их стоимость в нескольких хозяйственных магазинах. Я обнаружил, что один магазин почти вдвое дороже другого, поэтому сначала стоит провести небольшое исследование! Кроме того, черные стальные трубы, которые я выбрал, как правило, дешевле, так что об этом следует помнить при принятии решения.
• Все, что вам нужно сделать, чтобы построить эти табуретки, — это прикрутить одну трубу к другой. Некоторые будут затягиваться легче, чем другие, и при затягивании труб важен рычаг. Эти табуреты технически не требуют никаких инструментов для их сборки, но мы обнаружили, что пара тисков поможет вам лучше использовать рычаги.
• Мы рекомендуем подождать, чтобы сразу затянуть колпачки на нижней части ножек. Вы можете ослабить или затянуть их в конце, чтобы при необходимости выровнять стул.

Инструкции:

Шаг 1 : Чтобы построить одну ногу: Прикрепите 12-дюймовую трубу к тройнику. Добавьте закрытый ниппель к концу тройника напротив 12-дюймовой трубы. Добавьте колено 90° к закрытому ниппелю. Добавьте 3-дюймовую трубу. Добавьте еще одно колено 90°. Добавьте 4-дюймовую трубу. Добавьте шапку.

Шаг 2: Постройте вторую ногу, используя те же шаги, что и первую.

Шаг 3: Добавьте закрытый ниппель к открытому концу тройника в каждой ноге. Соедините обе ноги тройником посередине закрытых сосков, которые вы только что добавили.

Шаг 4 : Постройте третью и четвертую опоры (такие же, как первая и вторая) .

Шаг 5: Соедините третью и четвертую ноги, используя те же действия, что и для соединения первой и второй ног.

Шаг 6: Используйте 4-дюймовую трубу для соединения открытых тройников на ножках 1,2 и 3,4.

Шаг 7: Добавьте фланец пола к верхней части каждой ноги.

После изготовления трубчатого каркаса табурета остается только добавить деревянную круглую столешницу. Я использовал Elmer’s ProBond Advanced, который разработан специально для склеивания смешанных материалов, которые нельзя склеить обычным клеем, например дерево с металлом или керамика с гипсокартоном. Кажется, я все время сталкиваюсь с проектами, в которых нужен этот особый тип клея, и я так рад, что наконец нашел что-то, что отвечает всем требованиям! С ним было очень легко работать, и он не оставлял никаких грязных остатков пены. ProBond также имеет полупрозрачное окрашиваемое покрытие и 100% гарантию водонепроницаемости и производительности.

Я только что нанес достаточное количество клея на верхнюю часть фланцев пола (предварительно убедившись, что они выровнены) и отцентрировал деревянную часть сверху. Я использовал пару тяжелых банок с краской поверх дерева, чтобы скрепить табурет во время сушки, и через 12 часов сверхпрочный клей прочно склеился, и у меня был потрясающий новый табурет!

Теперь я знаю, что некоторые из вас, вероятно, говорят… «Э-э… ​​почему бы вам просто не привинтить половые фланцы к деревянному кругу?» Вы определенно можете пойти и по этому пути, но я действительно хотел показать вам этот метод, потому что я каждый день получаю электронные письма от женщин 9.0033 (и некоторые мужчины!) , которые не имеют в своем распоряжении гигантского набора инструментов, но хотят иметь возможность делать некоторые из этих проектов своими руками. Взяв бутылку клея, которую вы можете использовать для самых разных проектов и материалов, вы сделаете этот проект без инструментов, с которым может справиться каждый!

Вы можете покрасить древесину в любой цвет, который вам нравится, но я сохранил оригинальную сосну, чтобы она соответствовала цветовой гамме моего офиса.
