Что лучше железные уголки или бетонные балки над окнами

Главная » Статьи » Что лучше железные уголки или бетонные балки над окнами

Монтаж перекрытия над окном

Перекрытия над окнами делаются с учетом проекта дома и материала, из которого построен объект.

Перекрытия над окнами можно купить уже готовые на заводе бетонных изделий, а можно и самому сделать.

В связи с этим строители используют следующие материалы: дерево, монолит, плиты и прочие.

Если стены дома возведены из кирпича, тогда проем над окном можно сделать из перемычек (рядовых, арочных, клинчатых, сводчатых, железокирпичных). Возможно также установить уже готовые железобетонные балки и плиты, включая стальные блоки и бревна.

Рядовые и клинчатые перемычки

Кладка рядовых перемычек: а – фасад; б – разрез; в – кладка по дощатой опалубке; г – кладка на инвентарных кружалах. 1 – арматурные стержни; 2 – доски; 3 – деревянные кружала; 4 – трубчатые кружала.

Сделать проем для окон можно с помощью рядовых и клинчатых перемычек. Для этого потребуется провести кладку данных конструкций с учетом максимального пролета 1,5 м по опалубке из 40-50 мм досок. Последний материал укладывается концами на кирпичи, которые выступают за пределы проема. Если ширина окна больше, тогда посередине потребуется установить стойку с целью избегания прогиба опалубки.

Для этого по ней расстилается слой раствора максимальной толщиной в 2 см. В него монтируется арматура в виде стальных стержней диаметром в 4-6 мм. При этом следует учесть, что один стержень идет на каждые 2 кирпича толщины стены. Что касается распалубки рядовых перемычек, то эту работу следует проводить после завершения кладки через 12 дней. Для этого применяется цемент марки 25. Если подобные работы проводятся через 15 дней по окончанию кладки, тогда используется раствор марки 10 и 15. Применять плоские и рядовые клинчатые перемычки можно при пролетах не больше 2,25 м.

Читайте также:  Пошаговая укладка тощего бетона

Арочные и клинчатые конструкции

Кладка перемычек: а – клинчатой; б – лучковой. 1 – направление опорной плоскости; 2 – замковый кирпич.

Для сооружения перекрытия над окном строители рекомендуют использовать клинчатые и арочные перемычки. Они монтируются по опалубке нужной формы и устанавливаются из поперечных рядов камней нечетного числа. Это объясняется тем, что средний ряд перемычек является замковым и должен располагаться ровно посередине оконного проема. Крайние ряды должны опираться на опорные пяты, которые выложены в кладке. Для проведения таких работ потребуется выложить обыкновенный кирпич по опалубке. Вместо тески кирпича можно использовать клинообразные швы из раствора. При этом толщина вверху не должна быть больше 25 мм, в внизу – более 5 мм. Что касается кладки самой арки, то она осуществляется на жестком растворе.

Если над окнами монтируются сборные железобетонные бруски либо плиты-перекрытия, тогда проем должен иметь 1-2,5 м. Данные изделия устанавливаются на раствор, а заделка концов в кладку – 12 либо 25 см.

Вне зависимости от выбранной конструкции, с помощью которой над окнами сооружается перекрытие, потребуется приобрести следующий инвентарь:

• бетономешалку;
• ведра;
• лопату;
• уровень;
• шпатель;
• рулетку.

Металлический уголок

Кладка перемычек: в – арочной; г – швы кладки; 1 – направление опорной плоскости; 2 – замковый кирпич; 3 – шнур; 4 – шаблон-угольник.

Для сооружения перекрытий над окнами строители рекомендуют также использовать металлические уголки. При этом толщина полки не должна превышать 8 мм. Что касается размера уголка, то этот показатель должен равняться 100 мм х 100 м. Однако перед использованием такой конструкции ее потребуется прогрунтовать.

Монтируется это изделие на кирпичную кладку так, чтобы оно не выходило за пределы четвертей внутрь стены. Вверху оконного проема потребуется также сделать четверть. В этих целях необходимо поднять бетонные перемычки на 4-5 см выше используемого уголка. При этом четверть обязана располагаться в одной вертикальной плоскости с иными аналогичными конструкциями. Но в такой ситуации кирпичи, используемые для лицевой кладки, перекроют оконный проем, выступая при этом из плоскости. Чтобы этого не произошло, лицевые кирпичи режутся при помощи алмазного круга. Таким образом они уменьшаются в ширине, что позволит выложить ровный ряд.

Читайте также:  Возведение перегородок из газобетона

Для проведения подобных работ потребуются следующие инструменты:

• уровень;
• рулетка;
• болгарка;
• алмазный круг.

http://youtu.be/MZ4u7NFzCxo

Армирование оконного проема

Над окнами сделать перекрытие можно с помощью арматуры. Для этого к соответствующим прутьям, которые идут с двух сторон оконного проема, привариваются три арматуры толщиной 12 см. Таким образом, вокруг окон образовывается металлический каркас. Заливается бетоном только то пространство, которое находится над окнами. При необходимости можно на прутья прикрепить сварную сетку.

Далее потребуется соорудить опалубку. Для этого с двух сторон на стенку фиксируются доски либо фанера с помощью металлических стяжек. Дно данной конструкции можно сделать при помощи металлических уголков. Над окнами лучше использовать керамзит, гранулы которого имеют минимальный размер. В таком случае данный материал сможет легко проникнуть через установленную сварную сетку. Для того чтобы керамзитобетон не способствовал образованию пузырей, рекомендуется подпереть дно сделанного ящика при помощи двух упор регулируемого типа. Еще одним важным моментом в данном вопросе является то, что до отливки не следует их сильно напрягать. Достаточно только засыпать керамзит и дать время керамзитобетону уплотниться снизу. По истечении трех дней опалубка демонтируется и переставляется на следующее окно.

Для установки оконного перекрытия данным методом потребуются следующие инструменты:

• сварочный аппарат;
• болгарка;
• диск по металлу;
• ведра.

Необходимо отметить, что такой метод позволяет получить над окнами ровное и прочное перекрытие. Однако, вне зависимости от выбранной конструкции, подобные работы следует выполнять с учетом всех установленных норм и требований техники безопасности. Только в таком случае полученное оконное перекрытие прослужит долгое время.

Page 2

• Армирование
• Виды
• Изготовление
• Инструменты
• Монтаж
• Расчёт
• Ремонт

1pobetonu.ru

Строим дом : перекрытие над окном и железобетонные перемычки

3 августа 2018

Существует несколько типов материала, который можно использовать для установки перемычки для оконных проемов. Поговорим о нескольких из них. Ниже представлена схема, по которой можно получить расчет железобетонной перемычки.

Вообще эти перемычки приспособлены затем, чтобы была возможность продолжить строительство дома после закладки окон и дверей. Вариантов таких перемычек существует достаточно много.

Например, железобетонные перемычки. Такой материал перемычек является одним из самых распространенных вариантов в строительстве. Вообще такие перемычки производятся на заводе, затем доставляются на место строительства, но тогда поднять такое изделие на высоту даже двух метров составляет проблему. В принципе, это самый приемлемый вариант, единственным минусом которого является большая теплопроводность.

Чтобы соорудить перекрытие над окном нужно для начала установить другой элемент – опалубку. Она представляет собой доски, прибитые вертикально к оконному проему по обеим сторонам. Сверху на них гвоздями крепится горизонтальная доска таким образом, чтобы ее верхняя часть не выступала выше боковых стенок окна. На доску, во избежание приклеивания к ней раствора, можно положить полиэтиленовую пленку.

Для того чтобы установить рядовую (или клинчатую) перемычку, нам необходимо сначала расстелить слой раствора (шириной не более двух сантиметров). В раствор, как правило, монтируют стальные стержни радиусом примерно в пять миллиметров (расчет такой – два кирпича толщины стены – один стержень).

Вообще, профессиональные строители предпочитают пользоваться арчатыми или клинчатыми перемычками. Они устанавливаются нечетным количеством кирпичей поперек арки. Для чего это делается? Середина верхнего кирпича должна располагаться строго посередине окна, именно поэтому количество камней должно быть строго нечетным, иначе соответствие будет нарушено. Если нет возможности или желания использовать кирпич, обычный раствор тоже подойдет.

Также для установки перемычек над окнами отлично подойдут металлические уголки. Но здесь важно соблюдать одно условие, а именно ширину изделия, которая должна быть равна 8 миллиметрам. Сам же уголок может быть размером точно 100 х 100 миллиметров. Стоит также отметить, что мало просто установить металлический уголок, для начала его следует аккуратно и внимательно прогрунтовать.

На кирпичах металлический уголок должен располагаться таким образом, чтоб его края не торчали за пределами окна. Лицевые кирпичи при необходимости можно отрезать с помощью любого алмазного круга. Таким образом, они уменьшаются в ширине, что позволит выложить ровный ряд.

Еще одним из видов оконных перекрытий можно назвать армирование. Этот процесс представляет собой приваривание арматур шириной примерно по двенадцать сантиметров к прутьям со стороны проема. Таким образом, получается каркас, который прочно удержит наше окно или дверь и позволит продолжить дальнейшее строительство.

Также при строительстве дома встает вопрос о железобетонных перемычках – заказать на заводе или сделать самостоятельно?

Конечно, заводские изделия более качественны и надежны, но во-первых, они отличаются своей дороговизной, а во-вторых, могут быть доставлены на территорию стройки только после предварительного заказа. В этом случае возникает вопрос – а не проще ли сделать такие изделия самостоятельно?

Технология изготовления такого изделия очень проста — стальную арматуру кладут в опалубку, а затем заливают бетоном. Делать это можно как на земле, непосредственно перед установкой, так и сразу над проемом.

Для чего же нужны перемычки? Они выполняют даже не одну, а сразу несколько функций. Во-первых, устройство перемычки над проемом — это укрепление стен. Во-вторых, перемычка – это фактически верхняя часть проема, без которого невозможно любое строительство. И, наконец, в-третьих, это основа для дальнейшего проведения любых строительных работ.

Важно, что для определения минимального и максимального размера оконных перемычек существует формула.

Высота балки: величина должна быть больше или равна одной двадцатой части длины самого проема. Например, при высоте проема в 3 метра, высота балки рассчитывается как:

3/20=0,15

Таким образом, минимальная высота балки должна быть не менее 15 сантиметров.

Ширина балки будет рассчитываться следующим образом: берем полученную дину балки (в примере это 15 сантиметров) и составляем пропорцию:

Х/15=5/7

Тогда,

7Х=5*15

7Х=75

Х=10,7

В результате округления получаем минимальную ширину балки равной 11 сантиметрам.

• Как сделать свою кухню максимально привлекательной и современной

  Ремонт – это всегда дорогостоящее удовольствие. В связи с этим неплохо было бы заранее составить смету и посчитать, сколько всего вам может понадобиться денег для того, чтобы начать ремонт и довести е

• Варианты плотности бетона

  О том, что такое бетон и какое значение в современном строительстве он имеет, известно, пожалуй, даже маленьким детям. Но вот о том, что бетоны бывают разными, что существует классификация бетонов, и

• Как построить качественный дом для всей семьи

  Можно предположить, что у вас есть деньги на покупку дома или его строительство. Многие думают, что купить готовый дом всегда дешевле и выгоднее, чем построить его самостоятельно. Попробуйте понять, ч

mossko.ru

Перемычки железобетонные

Доброго времени суток дорогие читатели!

Сегодня вы узнаете: как можно очень легко сделать перемычки железобетонные над окнами и дверями самому. Это будет не только дешевле но и удобнее. Ниже вы прочтете подтверждение моих слов.

В этой статье вы узнаете:

— Какую арматуру надо закладывать в ж/б перемычку.

— Как сделать опалубку для перемычки.

— Приблизительный расчет перемычки на прочность.

— Разновидности перемычек.

.

.

1) Совсем немного нужной теории.

.

Ж/б перемычки бывают несколько видов:

— Несущие – б/у (балка усиленная), может воспринимать нагрузку от плит.

— Не несущие – б (произносится “бэшка”, расшифровывается – балка), воспринимает нагрузку от выше стоящей стены.

— Карандаш – самая тонкая и слабая перемычка (не несущая). В основном используется на тонких перегородках (в пол кирпича 120 мм), для перекрытия дверного проема.

— Прогоны – это обычная перемычка, только огромная (несущая).

— Ригеля – тот же прогон (несущий) только имеет полку на которую опираются (ложатся) плиты или другие ж/б конструкции.

Чтобы вас не пичкать всей информацией, далее мы рассмотрим только бэшки и б/у, которые необходимы для перемыкания окон и дверей.

.

.

2) Определяем вид перемычки которую необходимо залить над окном.

Окна, которые нам необходимо перекрыть находится в гараже:

На гараже будет легкое перекрытие – деревянное, по этому перемычки на окнах будут испытывать не большую нагрузку и их можно сделать не несущие (бэшки) – это немного удешевит строительство.

Кроме того, по всему периметру гаража будет сделан ж/б пояс, который не только свяжет гараж, но и распределит нагрузку. По этому на окнах можно делать не слишком мощные перемычки.

.

.

3) Делаем перемычку для лицевой кладки.

.

Для лицевой кладки мы использовали в качестве перемычки обычный уголок 75 мм – это минимальный уголок. Лучше всего использовать уголок с большей полкой 100 мм.

Вертикальная полка уголка прячется во внутрь – между лицевым кирпичом и забутовочной кладкой, чтобы ее не было видно:

Обратите внимание, ребро уголка должно быть заподлицо с четвертью окна. То есть плоскость уголка находится в одной плоскости с тыльной стороной лицевого кирпича.

Это необходимо для того, чтобы когда будет вставляться металлопластиковое окно, оно прилегало в плотную к четверти окна и к уголку, чтобы не было дырок.

Четверть в окне делаем 50 мм.

.

.

4) За и против.

.

Заливать перемычки на месте (в проеме) или отдельно на строй площадке?

Мы делали и так и так. Но все же проще всего поставить опалубку непосредственно в проеме (оконном, дверном) и залить перемычку бетоном. Этот способ немного дешевле для застройщиков и легче для строителей. Ниже выясним по подробнее.

Если заливаем перемычки в низу:

Мы заливаем ж/б перемычки в низу, а потом тащили руками и монтировали в оконном проеме – это тяжело. Очень редко используем кран для монтажа перемычек.

На один оконный проем нам необходимо изготовить две перемычки, толщиной 150 мм каждая. Толщина забутовочной кладки в нашей статье 300 мм – шлакоблок 200 мм и утеплитель (мин вата) 100 мм.

Если заливать перемычки на месте (непосредственно в проеме):

Когда мы заливаем ж/б перемычки на месте, то мы ее делаем ОДНУ, на весь проем.

При таком способе возникает немного больше сложностей с опалубкой, но ниже мы рассмотрим некоторые хитрости которые упрощают выставление опалубки в проеме.

.

.

5) Делаем опалубку для ж/б перемычки.

.

Опалубку делаем из обрезной доски толщиной 20 – 25 мм. Из доски сколачиваем шиты.

Намного проще и быстрее в место гвоздей использовать саморезы и собирать опалубку шуруповертом. После использования опалубки, собранной на саморезах, ее также легко разобрать шуруповертом.

Первый шит устанавливаем в оконном проеме горизонтально, снизу ставим подпорки:

На фото выше горизонтальный щит получился заподлицо с забутовочной кладкой (шлакоблок). Можно сделать, чтобы щит немного торчал от забутовочной кладки, тогда вертикальная опалубка будет ставиться не сбоку, а сверху.

Кладем сверху деревянного щита сетку из арматуры и прикручиваем саморезами вертикальную доску к горизонтальному щиту:

Чтобы щит не отходил от окна (чтобы его не выдавил бетон), вы можете видеть на фото выше, как мы его привязали вязальной проволокой к кладочной сетке, в трех местах и натянули ее.

.

.

6) Утепление ж/б пермычки.

.

Так же важно вставить утеплитель между лицевым кирпичом и ж/б перемычкой. В нашем примере мы вставили тот же утеплитель, что и в стены дома – миниральную вату, толщиной 100 мм.

Утеплитель вставляем в опалубку и заливаем бетоном.

Но есть один недостаток такого утеплителя между перемычкой. Когда будет вставляться металлопластиковое окно, монтажная пена будет вжуматься в мин вату (вверху). То есть верх окна не будет хорошо закреплен монтажной пеной.

Второй недостаток это то, что с боков (откосы) мы запечатали забутовочным кирпичом. Потом придется утеплять откосы, так как холод будет проходить через забутовку

Запечатали по бокам кирпичом для того, чтобы когда будет вставляться окно, то монтажная пена с боков упрется в забутовочный кирпич и окно будет хоть за что-то держаться.

Если со всех сторон выпустить утеплитель (мин вату), то тогда при монтаже пластикового окна пена провалиться в мин вату и окно плохо зафиксируется.

Самый лучший вариант утепление ж/б перемычки.

На фото выше вы можете видеть как мы выпустили утеплитель полностью по всему периметру окна. Утепляли дом пумпаном (экструдированный пенополистирол). Толщина утеплителя 30 мм.

Толщина пластиковой рамы 70 мм. Когда будет вставляться окно, то монтажной пене будет за что зацепиться и окно хорошо будет держаться в оконном проеме.

Этот откос утеплять не надо так как мы не разрываем утеплитель как в первом варианте.

Вывод.

Второй вариант самый удачный:

— Окно в проеме хорошо будет держаться.

— Утеплитель в окне не прерывается и нет необходимости утеплять откос.

.

.

7) Какую необходимо использовать арматуру для перемычки?

.

Так как в нашем примере перекрытие будет легкое – деревянное, то слишком мощную перемычку делать не надо. К тому же по всему периметру наружных стен мы делаем ж/б пояс, который воспримет всю нагрузку на себя.

По этому для этой перемычки вполне достаточно использовать две жилы арматуры (рабочая арматура) диаметром 6 – 8 мм, которая ложиться в длину.

Арматуру между собой вяжем обычной вязальной проволокой, сваркой не надо. Внешне сетка из арматуры похожа на приставную лестницу (смотрите фото выше).

.

.

8 Подпорки для опалубки.

.

Очень частая ошибка многих – не придают серьезного значения давления бетона.

Так как бетон достаточно тяжелый, в среднем 2,3 тонны м3, то надо максимально внимательно отнестись к подпоркам щита, чтобы бетон не выдавил опалубку вниз! Если произойдет смещение опалубки, то это сложно устранить, проще в начале сделать все правильно.

Обратите внимание, что подпорка по середине немного смещена ближе к окну (фото выше), так как внутренний край горизонтальной опалубки прикручен к вертикальной опалубки и провисать не будет.

.

.

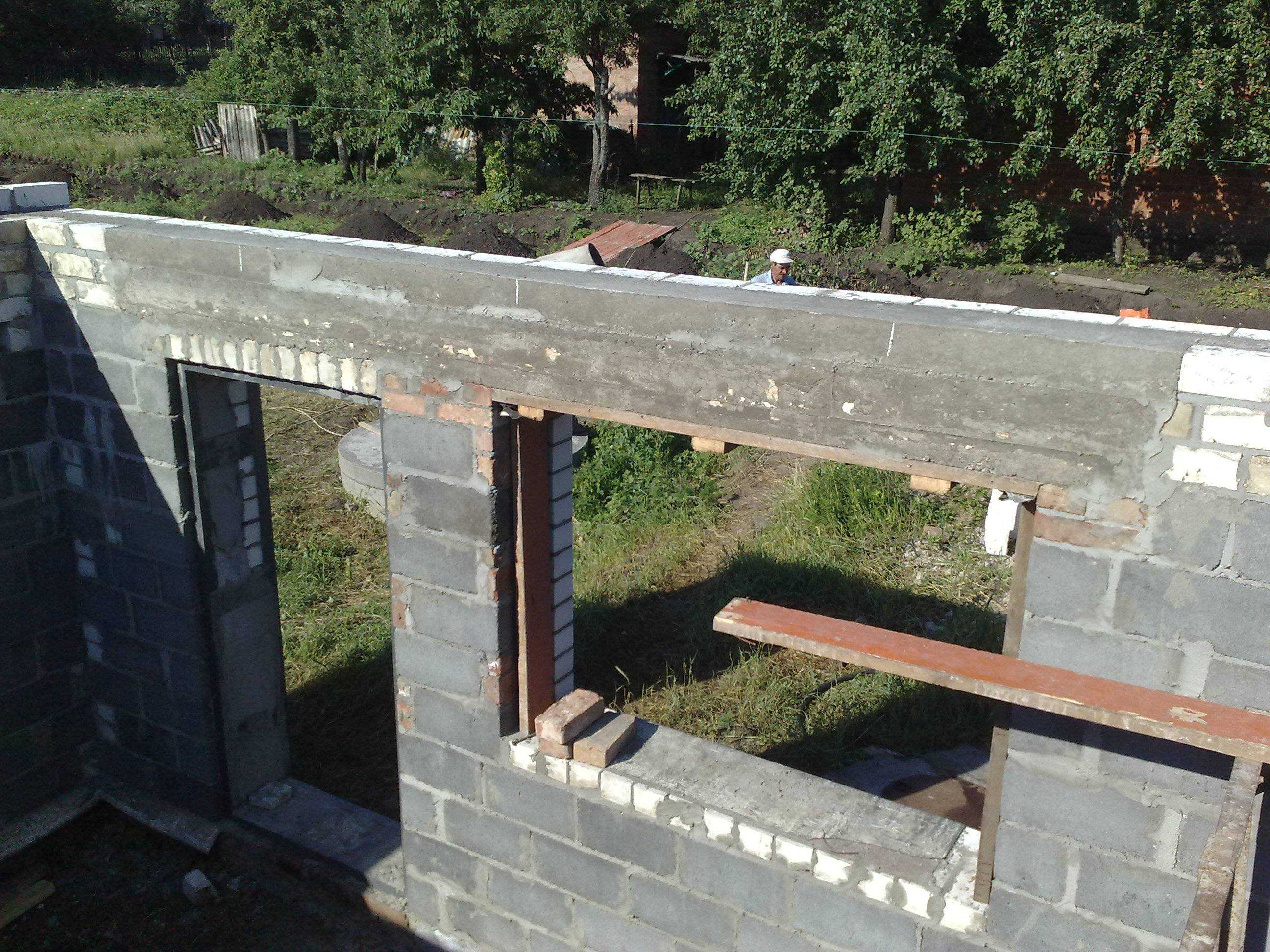

9) Заливаем ж/б перемычку.

.

Для перемычки обычно используем марку бетона 200. Состав бетона: одно ведро цемента, два ведре песка, пять ведер щебенки. Как легко и правильно приготовить бетон можно узнать здесь.

Вибрировать бетон электрическим вибратором не обязательно. Обычно мы используем в качестве трамбовки обычную палку.

Снимаем вертикальную опалубку на следующий день и продолжаем строить стену дольше.

Небольшая хитрость если вы сняли опалубку сбоку (вертикальная опалубка.

Нюанс: арматура для перемычки (сетка) не должна касаться деревянной опалубки! Арматура должна находиться в бетоне.

Лучше всего когда рабочая арматура находиться на 20 мм выше низа перемычки. Обычно перед тем как заливать бетон мы подкладываем кусочки кирпича (сколка) под арматуру (сетку), толщиной 20 мм, а только потом заливаем бетон.

.

.

10) Четверть в окне.

.

Так же важно сделать в окне четверти. Это необходимо, чтобы окно не продувалось сквозь щели и спрятать монтажную пену.

В данной статье мы сделали четверти в окне по пять сантиметров с трех сторон – бока и верх и 2 сантиметра внизу, в том месте где будет находиться подоконник.

Как ни странно, но сегодня многие не делают четвертей в окнах? Сделать четверть в окне очень просто.

Если у вас есть выбор делать четверть в окне или нет, то лучше всего ее сделать!

Вывод:

Себе бы я делал ж/б перемычки на окнах и дверях по месту, заливал бы непосредственно в проеме. С учетом того, где находиться данная перемычка и какую нагрузку она будет испытывать.

Окна всегда бы делал с четвертями.

Наружные стены всегда бы делал с ж/б поясом – он воспримет на себя нагрузку от перекрытия и распределить ее. Благодаря ж/б поясу уменьшиться нагрузка на перемычки железобетонные.

stroyimdom.com

Монтаж перекрытия над окном

Перекрытия над окнами делаются с учетом проекта дома и материала, из которого построен объект.

Перекрытия над окнами можно купить уже готовые на заводе бетонных изделий, а можно и самому сделать.

В связи с этим строители используют следующие материалы: дерево, монолит, плиты и прочие.

Если стены дома возведены из кирпича, тогда проем над окном можно сделать из перемычек (рядовых, арочных, клинчатых, сводчатых, железокирпичных). Возможно также установить уже готовые железобетонные балки и плиты, включая стальные блоки и бревна.

Рядовые и клинчатые перемычки

Кладка рядовых перемычек: а – фасад; б – разрез; в – кладка по дощатой опалубке; г – кладка на инвентарных кружалах. 1 – арматурные стержни; 2 – доски; 3 – деревянные кружала; 4 – трубчатые кружала.

Сделать проем для окон можно с помощью рядовых и клинчатых перемычек. Для этого потребуется провести кладку данных конструкций с учетом максимального пролета 1,5 м по опалубке из 40-50 мм досок. Последний материал укладывается концами на кирпичи, которые выступают за пределы проема. Если ширина окна больше, тогда посередине потребуется установить стойку с целью избегания прогиба опалубки.

Для этого по ней расстилается слой раствора максимальной толщиной в 2 см. В него монтируется арматура в виде стальных стержней диаметром в 4-6 мм. При этом следует учесть, что один стержень идет на каждые 2 кирпича толщины стены. Что касается распалубки рядовых перемычек, то эту работу следует проводить после завершения кладки через 12 дней. Для этого применяется цемент марки 25. Если подобные работы проводятся через 15 дней по окончанию кладки, тогда используется раствор марки 10 и 15. Применять плоские и рядовые клинчатые перемычки можно при пролетах не больше 2,25 м.

Арочные и клинчатые конструкции

Кладка перемычек: а – клинчатой; б – лучковой. 1 – направление опорной плоскости; 2 – замковый кирпич.

Для сооружения перекрытия над окном строители рекомендуют использовать клинчатые и арочные перемычки. Они монтируются по опалубке нужной формы и устанавливаются из поперечных рядов камней нечетного числа. Это объясняется тем, что средний ряд перемычек является замковым и должен располагаться ровно посередине оконного проема. Крайние ряды должны опираться на опорные пяты, которые выложены в кладке. Для проведения таких работ потребуется выложить обыкновенный кирпич по опалубке. Вместо тески кирпича можно использовать клинообразные швы из раствора. При этом толщина вверху не должна быть больше 25 мм, в внизу – более 5 мм. Что касается кладки самой арки, то она осуществляется на жестком растворе.

Если над окнами монтируются сборные железобетонные бруски либо плиты-перекрытия, тогда проем должен иметь 1-2,5 м. Данные изделия устанавливаются на раствор, а заделка концов в кладку – 12 либо 25 см.

Вне зависимости от выбранной конструкции, с помощью которой над окнами сооружается перекрытие, потребуется приобрести следующий инвентарь:

• бетономешалку;
• ведра;
• лопату;
• уровень;
• шпатель;
• рулетку.

Металлический уголок

Кладка перемычек: в – арочной; г – швы кладки; 1 – направление опорной плоскости; 2 – замковый кирпич; 3 – шнур; 4 – шаблон-угольник.

Для сооружения перекрытий над окнами строители рекомендуют также использовать металлические уголки. При этом толщина полки не должна превышать 8 мм. Что касается размера уголка, то этот показатель должен равняться 100 мм х 100 м. Однако перед использованием такой конструкции ее потребуется прогрунтовать.

Монтируется это изделие на кирпичную кладку так, чтобы оно не выходило за пределы четвертей внутрь стены. Вверху оконного проема потребуется также сделать четверть. В этих целях необходимо поднять бетонные перемычки на 4-5 см выше используемого уголка. При этом четверть обязана располагаться в одной вертикальной плоскости с иными аналогичными конструкциями. Но в такой ситуации кирпичи, используемые для лицевой кладки, перекроют оконный проем, выступая при этом из плоскости. Чтобы этого не произошло, лицевые кирпичи режутся при помощи алмазного круга. Таким образом они уменьшаются в ширине, что позволит выложить ровный ряд.

Для проведения подобных работ потребуются следующие инструменты:

• уровень;
• рулетка;
• болгарка;
• алмазный круг.

Армирование оконного проема

Над окнами сделать перекрытие можно с помощью арматуры. Для этого к соответствующим прутьям, которые идут с двух сторон оконного проема, привариваются три арматуры толщиной 12 см. Таким образом, вокруг окон образовывается металлический каркас. Заливается бетоном только то пространство, которое находится над окнами. При необходимости можно на прутья прикрепить сварную сетку.

Далее потребуется соорудить опалубку. Для этого с двух сторон на стенку фиксируются доски либо фанера с помощью металлических стяжек. Дно данной конструкции можно сделать при помощи металлических уголков. Над окнами лучше использовать керамзит, гранулы которого имеют минимальный размер. В таком случае данный материал сможет легко проникнуть через установленную сварную сетку. Для того чтобы керамзитобетон не способствовал образованию пузырей, рекомендуется подпереть дно сделанного ящика при помощи двух упор регулируемого типа. Еще одним важным моментом в данном вопросе является то, что до отливки не следует их сильно напрягать. Достаточно только засыпать керамзит и дать время керамзитобетону уплотниться снизу. По истечении трех дней опалубка демонтируется и переставляется на следующее окно.

Для установки оконного перекрытия данным методом потребуются следующие инструменты:

• сварочный аппарат;
• болгарка;
• диск по металлу;
• ведра.

Необходимо отметить, что такой метод позволяет получить над окнами ровное и прочное перекрытие. Однако, вне зависимости от выбранной конструкции, подобные работы следует выполнять с учетом всех установленных норм и требований техники безопасности. Только в таком случае полученное оконное перекрытие прослужит долгое время.

o-cemente.info

Смотрите также

• Гидроизоляция для бетона
• Что добавить в бетон для прочности
• Бетонные заборы секционные
• Чем обработать бетон чтобы не пропускал воду
• Бетонный вазон
• Барная стойка из бетона
• Установка лаг на бетонное основание
• Аэратор для септика из бетонных колец
• Залить крыльцо бетоном своими руками
• Как укрепить бетон
• Бетон вороново

Ремонт надоконных перемычек, безопасная замена окон с системой RSA

Ремонт надоконных балок

Традиционно, кирпичная кладка над окном будет удалена и установлена новая бетонная перемычка или стальной угол. Это отнимает много времени, дорого и, с новыми оттенками кирпичной кладки, выглядит визуально непривлекательным. Это также крайне неудобно для жителей, поскольку предполагает наличие механических подпорок как внутри, так и снаружи, чтобы поддерживать кладку во время установки перемычки.

Система RSA преодолевает все эти трудности, используя существующую кладку. Это быстро, просто, надежно и экономично. Слои кладочного раствора разделяются на два уровня над каждым окном, а парные отрезки RSA-bar из нержавеющей стали укладываются в штрабы с монтажным составом RSA (в зимнее время необходимо использовать монтажный состав RSA-NORD).

Над окном формируется глубокая кладочная балка, которая поддерживает кладку и распределяет структурные нагрузки. Как правило, дополнительные прутки RSA-tie затем устанавливаются вертикально через кирпичную кладку в новую кладочную балку для защиты существующей перемычки. Механические опоры не требуются, и существующая оконная рама может быть удалена и заменена, не опасаясь перемещения кладки.

После установки спирального анкера, трещину необходимо ликвидировать, проинъектировав ее составом RSA-inject.
Для трещин с раскрытием менее 5мм также выполняется инъектирование состава RSA-inject.

Перед заменой окон необходимо проверить состояние перемычек для оценки их структурной устойчивости. Если в верхних углах оконного проема появляются трещины (часто под углом 45°), существует вероятность того, что оконная перемычка вышла из строя.

Иногда перемычка просто слабая и нуждается в усилении, чтобы гарантировать отсутствие движения. В некоторых случаях перемычка вообще отсутствует, а кладка просто поддерживается существующей оконной рамой. В этой ситуации новая перемычка должна быть установлена или создана.


Ремонт трещин в арочных и лучковых перемычках

• Над оконным или дверным проемом, из одного или двух спиральных анкеров RSA, формируется кладочная балка, которая поддерживает кладку и распределяет нагрузки. Спиральные анкеры RSA-bar монтируются в штрабу в первом кладочном шве.
• В кирпичной кладке прорезаются штрабы глубиной 40мм (для установки последовательно двух анкеров глубина — 50 мм) и шириной 10 мм, длиной на 500 мм больше ширины проема, с каждой стороны, штрабы прочищаются от мусора и пыли, хорошо увлажняются.
• На дно штрабы наносится первый слой монтажного состава RSA (в зимнее время необходимо использовать монтажный состав RSA-NORD) и в него вдавливается анкер.
• Далее наносится второй слой монтажного состава RSA, (при необходимости монтажа двух спиральных анкеров процедура повторяется) штраба, зачеканивается монтажным составом.
• Далее монтируются спиральные анкеры RSA-tie длинной на 200-300 мм больше высоты перемычки.
• Вертикально, через перемычку пробуриваются отверстия диаметром 13 мм, отверстия необходимо прочистить от мусора, хорошо увлажнить и при помощи шовного пистолета с удлинителем производят монтаж спиральных анкеров RSA-tie (см. инструкцию по монтажу).
• После установки спиральных анкеров, трещину необходимо расшить, прочистить от мусора, увлажнить и заделать монтажным составом RSA. Для трещин с раскрытием более 5мм выполняется инъектирование составом RSA-inject.


В случаях когда трещины в стенах возникают возле проемов (окна, дверные панели и т. д.) или по углам и на расстоянии от одного или обоих краев менее 50 см, возможна установка спиральных анкеров RSA «скобой». Глубина отверстия при этом не менее 20-25 см, а расстояние от края трещины не менее 10-15 см.

Если необходимо установить более одного спирального анкера в штрабу, то конец каждого из них следует установить в отдельное пробуренное отверстия под углом примерно 15-30° друг к другу.

Какой размер заголовка нужен для окна

К

Ли Уоллендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s
Редакционный процесс

Обновлено 19.12.22

Рассмотрено

Келли Бэкон

Рассмотрено
Келли Бэкон

Келли Бэкон является лицензированным генеральным подрядчиком с более чем 40-летним опытом работы в строительстве, строительстве и реконструкции жилых домов, а также в коммерческом строительстве. Он является членом Наблюдательного совета по благоустройству дома Spruce.

Узнайте больше о The Spruce’s
Наблюдательный совет

Факт проверен

Джессика Врубель

Факт проверен
Джессика Врубель

Джессика Врубель имеет богатый опыт работы писателем и редактором, работая в различных изданиях, газетах и ​​публичных библиотеках, помогая со справками, исследованиями и специальными проектами. В дополнение к своему опыту журналистики, она более 15 лет занимается просветительской деятельностью на темы здоровья и хорошего самочувствия как в классе, так и за его пределами.

Узнайте больше о The Spruce’s
Редакционный процесс

Фотография Дэна Рейнольдса / Getty Images

При создании рамы для установки окна одним из наиболее важных аспектов является заголовок окна, в частности размер заголовка окна.

Правильный размер перемычки относительно проема имеет решающее значение не только для плавной установки окна, но и для поддержания структурной целостности вашего дома. Если ваш заголовок имеет неправильный размер, окно может не открываться и закрываться должным образом, или его рама или стекло могут треснуть. Наихудший сценарий — это разрушение конструкции части вашего дома.

Что такое заголовок окна?

Перемычка — это любая прочная балка, которая горизонтально перекрывает проем, например дверной проем. Таким образом, заголовок окна — это заголовок, который охватывает верхнюю часть оконного проема. Заголовок — это структурный элемент, очень похожий на мост, который позволяет пространству внизу быть открытым, а не закрытым.

Другой способ понять заголовок окна — рассмотреть, что заменяется. В этом пространстве обычно была бы внешняя стена деревянного каркаса. Стойки, расположенные через каждые 16 или 24 дюйма, образуют очень прочную стеновую систему, выдерживающую вертикальные нагрузки. Заголовок окна позволяет удалить некоторые из этих шпилек, сохраняя при этом прочность стены.

Общие размеры заголовков окон

Оконные перемычки обычно строятся из двух кусков пиломатериалов, расположенных бок о бок. Как и другие детали, используемые в стеновых системах, толщина перемычки окна ограничена глубиной стены.

В большинстве настенных систем используются панели размером два на четыре, которые на самом деле имеют ширину 3-1/2 дюйма. Большей прочности балок можно добиться, используя более толстые балки. Но это невозможно в стенах, так как стены всегда должны поддерживать эту глубину 3-1/2 дюйма. Итак, решение состоит в том, чтобы идти вверх: то есть использовать более широкие куски пиломатериалов, которые простираются вертикально выше.

Ель / Микела Бутиньоль

Пролет окна: 3 фута

Для окон размером 36 дюймов или меньше используйте два окна размером два на четыре или одно четыре на четыре. Поскольку многие окна находятся в диапазоне от 24 до 34 дюймов (ширина), это обычно используемый размер заголовка окна.

Пролет окна: 4 фута 6 дюймов

Для более широких оконных пролетов 4 фута 6 дюймов или меньше увеличьте сторону перемычки окна до двух два на шесть. Большое количество окон находится в диапазоне от 45 до 50 дюймов, поэтому этот оконный проем также используется довольно часто.

Пролет окна: 5 футов, 9 дюймов

Для еще более широких оконных пролетов в 5 футов 9 дюймов или меньше используйте два куска пиломатериала размером два на восемь.

Предупреждение

Индивидуальный размер заголовка окна с использованием таблиц промежутка и нагрузки всегда является наиболее точным способом определения размера заголовка. Это помогает учитывать бесчисленные факторы, которые могут меняться вместе с окнами, включая размеры, формы и нагрузки. Свяжитесь с инженером-строителем, лицензированным подрядчиком или архитектором.

Факторы, влияющие на размер заголовка

Эти рекомендации по размеру окна относятся к одноэтажной конструкции дома шириной 20 футов. Более широкие здания уменьшают длину пролета оконной перемычки. Сильный снегопад или другие факторы также могут изменить размер окна. Вот почему важно адаптировать все здание к местным нормам.

Некоторые самодельщики и строители с большой осторожностью перестраивают заголовок окна. Пара два на двенадцать бок о бок обычно используется для 6-футовых патио или французских дверей и даже для оконных проемов шириной 4 фута.

Чрезмерное строительство только немного увеличит стоимость. Недостатком является то, что он увеличивает тепловые мосты между внешней и внутренней частью. В этой критической области используется меньше изоляции.

Король и Джек Стад Кол-во

Для каждой перемычки окна требуются две шпильки и две шпильки (по одной с каждой стороны). Тем не менее, по мере увеличения ширины окна может потребоваться всего четыре шпильки (и две шкворня). Добавление еще одного этажа к зданию означает не только сужение оконных проемов, но и вероятность того, что потребуется больше домкратных шпилек.

Использование клееного бруса (LVL) для перемычек окон

Вместо пиломатериалов для оконных переплетов можно использовать клееный брус или LVL.

Ламинированные пиломатериалы из шпона используют тонкие слои шпона для создания больших балок. На заводе слои склеиваются и выдерживаются под высоким давлением до соединения. Другой тип LVL — клееный брус: полноразмерные пиломатериалы, склеенные под высоким давлением в виде балок.

По прочности и жесткости ЛВЛ превосходит обычный пиломатериал. Ценность LVL проявляется в очень широких пролетах, например, для перемычек гаражных ворот или французских дверей. Из-за более высокой стоимости LVL вы можете захотеть использовать LVL в основном для широких оконных пролетов от 6 футов и более, а не для небольших окон, которые можно легко перекрыть пиломатериалами.

Что не так с этой картинкой?

На фотографиях, предоставленных canon4me, показана спроектированная балка, одна из двух в подвале, вбитая гвоздями в перемычку и поддерживаемая 2-кратным блоком. В конечном итоге он получит металлическую подвеску для постоянного соединения.

«Вопрос в том, — пишет canon4me, — может ли эта оконная перемычка тройной толщины выдержать вес этой балки… Если бы я знал это, [я], вероятно, сделал бы окна меньше и поддерживал бы [эту] балку вертикальные 2х6».

Пусть расчеты сделает архитектор

«Я не инженер», — пишет Кальвин. «Если расчеты верны, то все будет в порядке».

То же самое, говорит Джо Карола. Соединение будет в порядке, если архитектор спроектировал его правильно, и никто, кроме архитектора, не может ответить на этот вопрос. Но при условии, что архитектор указал правильную вешалку, это «обычный, повседневный каркас».

Жилой каркас относительно прост по сравнению с коммерческими работами или мостами, добавляет k1c, и это должен быть довольно простой расчет для инженера-строителя. Несущие элементы не всегда должны иметь прямой путь к фундаменту, и хотя балка не ложится прямо на стойку, она находится довольно близко.

Расположение балки, добавляет он, «может быть компромиссом между структурными требованиями и вашим требованием больших окон».

Более серьезная проблема, по словам Каролы, заключается в том, как можно прикрепить металлическую вешалку.

Он указывает, что коллектор не плотно прилегает к нижней части пластины. Вместо этого он отделен от пластины серией небольших блоков. Если используется лицевая подвеска, некоторые из предварительно пробитых отверстий для гвоздей могут попасть в пустоту. А верхняя вешалка должна полностью опираться на прочный материал.

«Эти маленькие пустые блоки над жаткой неправильные и никогда не выдержат груз вешалки и не пройдут проверку там, откуда я родом», — говорит Карола. «Это не хорошо. Создатель сделал большую ошибку, сделав это».

А как насчет эстетики?

Структурное соединение — всего лишь одна проблема в подвале canon4me.

Как видно на фото, балки пола выше проходят поверх балки, что означает, что балка будет проходить ниже плоскости потолка, когда она будет закончена.

«Эстетика упавшей балки, вставленной в оконную раму, может показаться немного нелепой, — говорит Скотт. «Это тот образ, который вы хотите? И как ты собираешься их покрывать? Также подумайте о том, как вы собираетесь отделывать окна».

DanH не видит проблем с отделкой. Судя по всему, между верхней частью окна и нижней частью балки должно быть что-то около 6 дюймов — достаточно для оконного наличника.

Но это по-прежнему заставляет canon4me смотреть на две опущенные балки в потолке, а также на дополнительную работу по их заключению в коробку.

«В обычном доме, построенном с использованием обычных технологий, мало сюрпризов, — добавляет DanH, — а любые неожиданности в большинстве случаев легко исправить. Но просто увеличьте дом с большими окнами, более длинными пролетами балок, большими открытыми пространствами, и все станет сложнее, даже до того, как вы добавите «причудливые» функции, такие как многоэтажные комнаты, соборные потолки, консоли, стеклянные стены, кухни ресторана, и т. д.»

По этому вопросу у k1c есть еще одна идея:

«Я подумал, что одним из способов стереть луч только в этой области может быть превращение области окна в уголок с сиденьями у окна и соответствующим подвесным потолком», — пишет он. «Я бы просто дважды проверил, правильно ли закреплен ваш угол».
