Технология укладки токопроводящих покрытий

Поделиться

Токопроводящие системы применяются для устройства пола, на поверхности которого не должен скапливаться электростатический заряд. Статическое электричество опасно для работы сложной электронной аппаратуры. Поэтому, как правило, токопроводящий пол используется в медицине (операционные и родильные залы, реабилитационные боксы и диагностические кабинеты), в производственных и лабораторных помещениях фармацевтической, оптической, химической и атомной промышленности, диспетчерских и других помещениях, где установлено дорогостоящее и сложное электронное оборудование.

Использование токопроводящих полов регламентируется законодательством и в обязательном порядке предусматривается в проектной документации на помещения специального назначения. Требования к устройству токопроводящих покрытий приведены в СП 29.13330-2011 «СНиП 2.03.13-88 Полы».

Виды напольных покрытий в токопроводящих системах

Напольные покрытия для токопроводящих систем различаются по типу электрической проводимости материала, из которого покрытие изготовлено. Вид покрытия выбирается в зависимости от назначения оборудуемого помещения.

Европейский стандарт EN 14041 «Покрытия напольные эластичные, текстильные и ламинированные.
Основные характеристики» предусматривает следующие категории покрытий, в зависимости от электрических свойств:

ASF (Antistatic flooring)

Антистатические покрытия — не накапливают электростатического заряда напряжением более 2 кВ при хождении по ним, передвижении мебели на колесах и т. д. Применяются в жилых и общественных помещениях с требованиями «электронной гигиены».
Данный вид покрытий используется в офисных помещениях, компьютерных и учебных классах, сервисных помещениях, магазинах и call-центрах.

Низкая электризуемость достигается за счёт специальных добавок в составе покрытия, а также способов обработки его поверхности. При этом электростатический заряд не отводится с поверхности антистатического линолеума, а просто «растекается» — равномерно распределяется по ней.
Для монтажа антистатических покрытий необходимо использовать клей, рекомендованный производителем.

DIF (Dissipating flooring)

Токорассеивающие покрытия — обеспечивают при заземлении рассеивание электростатических зарядов и обладают электрическим сопротивлением R ≤10⁹ Ом.
В составе такого покрытия есть специальные добавки, которые придают токорассеивающие свойства.

Токорассеивающие покрытия рекомендовано применять в рентген-кабинетах, медицинских лабораториях и помещениях с электронным и компьютерным оборудованием.

Чем ниже сопротивление, тем эффективнее статическое электричество отводится с поверхности материала через его толщу к заземлению, для устройства которого используется самоклеящаяся медная лента Eurocol 801. Для обеспечения электрической проводимости системы пола применяется специальный токопроводящий клей и производится обработка основания токопроводящей грунтовкой.

ECF

Токопроводящие покрытия — обеспечивают при заземлении быстрый отвод электростатических зарядов и обладают электрическим сопротивлением R ≤106 Ом.
В состав таких покрытий входят графитовые добавки, благодаря которым создается отличная проводимость и мгновенное отведение электрического заряда с пола.

Такие покрытия используются в «чистых комнатах», к которым относятся помещения с дорогостоящим и высокочувствительным оборудованием промышленного и медицинского назначения (например, цеха по сборке и производству электроники, медицинские лаборатории, операционные залы, фармакологическое производство).
Токопроводящие покрытия должны укладываться с использованием токопроводящих клеев.

Способы устройства токопроводящих полов

Для укладки антистатических, токорассеивающих и токопроводящих ПВХ-покрытий предусматривается несколько вариантов токопроводящих систем.

Вариант 1.

С токопроводящей грунтовкой

Для создания сплошного токопроводящего слоя на основание наносят слой грунтовки 041 Europrimer EC. Токопроводящая грунтовка обеспечивает наиболее эффективный отвод электрического заряда с любой точки покрытия. Каждые 30 м2 поверхности пола должны быть соединены с системой заземления здания медной лентой длиной около 1 м.
Затем поверх медной ленты и токопроводящей грунтовки зубчатым шпателем S1 наносят токопроводящий клей 523 Eurostar Tack EC и укладывают на него покрытие.

Вариант 2.

С сеткой из медной ленты

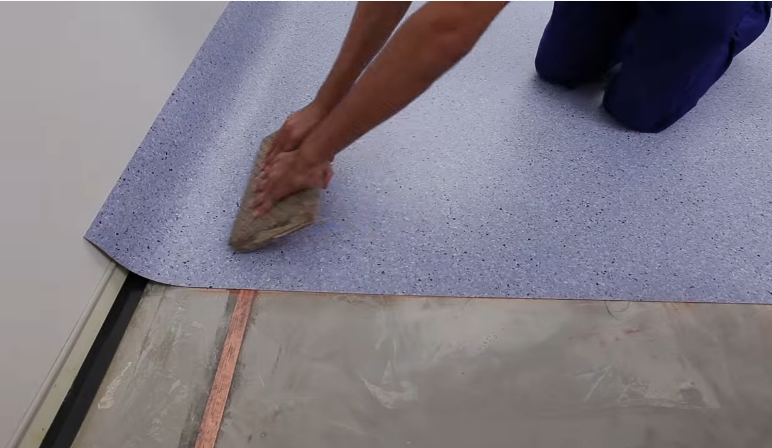

В случае, когда грунтовка 041 Europrimer EС не применяется, необходимо уложить сетку из медной ленты по всей площади помещения.
Для рулонных покрытий: медная лента 801 наклеивается на основание под каждый рулон во всю его длину приблизительно посередине рулона. Далее выполняется отводящий потенциал из медной ленты поперек наклеенных полос. Такой потенциал наклеивается из расчета, что заряд снимается с расстояния не более 10 м.
Например, если отступить от стены 9,9 м и наклеить полосу, то расстояние до следующей полосы медной ленты составит 19,9 м и т.д.
В помещениях площадью до 40 м² выполняются два отводящих потенциала.
Все отводящие потенциалы (поперечно наклеенные медные ленты) должны быть заземлены в шину заземления (электриком).

Для материалов, изготовленных в виде плитки, необходимо уложить медную ленту под каждый ряд плитки. Отводящие потенциалы выполняются так же, как в случае с рулонными покрытиями.

Вариант 3. Соединение с ситемой заземления здания

Электрическое соединение токопроводящей напольной системы с системой заземления здания, как и устройство самой системы заземления, не входят в компетенцию укладчика покрытия.
Эти операции должны быть выполнены квалифицированным электриком с последующим измерением электрических характеристик покрытия пола и определением их соответствия установленным требованиям.
Медная лента крепится с системой заземления здания с помощью болтового соединения или специальными «манжетами»

технические характеристики и нюансы технологии укладки

Огромное количество электрических приборов в современных жилищах создает определенные проблемы. При одновременном использовании нескольких из них в помещении накапливаются статические заряды. В результате чаще нарушается работа находящегося там электрооборудования, к примеру, компьютеров, факсов и т. д. Даже обычная дверная ручка из металла может стать источником довольно ощутимого электрозаряда.

Работу постоянно действующих в помещении электроприборов, как правило, сопровождает скопление электростатических токов. Особой опасности для человека они, конечно, не представляют, однако, измерительные приборы или точное оборудование может существенно пострадать. Чтобы уберечь технику и освободить себя от возможных неудобств, необходимо каким-либо образом их выводить. Как показали исследования, наилучшим способом это сделать – вывести через пол. Конструктивным решением этой проблемы стало специальное покрытие для полов – антистатический линолеум, выполненный из ПВХ.

Линолеум поливинилхлоридный антистатический отлично справляется с чрезмерной электризацией пола в помещении любого типа. Электробезопасность помещений регламентирована ГОСТ.

Технические характеристики

• Поливинилхлоридное покрытие отличается высоким сопротивлением и малой проводимостью, то есть оно изначально является неплохим изолятором. Однако, чтобы приобрести антистатические свойства, его состав дополняют специальными пластификаторами, которые понижают удельное сопротивление антистатического линолеума до 109 Ом. При хождении на поверхности образуется электрический заряд, а возникшее при этом напряжение не превышает двух кВт. Эта уникальная способность дает возможность рассеивать заряд по всей плоскости покрытия.
• Так как между электрическим сопротивлением и влажностью нет определенной зависимости, то практически линолеум антистатический возможно укладывать в помещении любого типа.
• Линолеум этого вида должен соответствовать определенным требованиям. Прежде всего речь идет о высоких показателях износостойкости и прочности, поскольку любая неоднородность по толщине может нарушить равномерность распределения электрозаряда.
• Также жесткие требования предъявляются к ровности поверхности чернового пола.
• Среди основных характеристик следует отметить и хороший уровень эластичности и теплоизоляции.
• Материал трудно воспламеняется (класс В1), термостоек, не наблюдается фрикционный разогрев.
• Отличает великолепный показатель светостойкости.

Учитывая важность соответствия скорости и равномерности поглощения заряда в вопросе электробезопасности, покрытие время от времени тестируется по этим параметрам.

Преимущества данного напольного покрытия

• Укладка этого материала возможна в помещениях, где установлена высокоточная техника, и, кстати, это единственный вариант обеспечить их электрозащиту.
• Материал рекомендован к использованию в различных учреждениях медицинского профиля: санатории, медцентры и другие, поскольку подобный пол имеет высокие показатели гигиеничности.
• Они отличаются особой устойчивостью к негативному воздействию окружающей среды.
• Имеет высокий уровень звукоизоляции.
• Отлично противостоит резким колебаниям температуры.
• Антистатические модели отличаются широкой цветовой палитрой, что дает возможность подобрать вариант, наилучшим образом вписывающий в интерьер.
• По эксплуатационному сроку и характеристикам он не уступает кафельной плитке.
• Изделие возможно использовать под теплый пол.

Разновидности

В зависимости от токопроводимости различают:

• антистатический с минимальным электрическим сопротивлением в 109 Ом. К этому классу причисляют покрытия, при ходьбе по которым образуется напряжение, не превышающее 2 КВт. Отметим, что этим условиям удовлетворяет любой коммерческий линолеум. Так что, если речь не идет об обустройстве помещений с особыми условиями, то их можно без колебаний использовать, к примеру, в саll центрах.
• антистатический токопроводящий линолеум имеет меньшее сопротивление – порядка 106-108 Ом. Благодаря присутствую в составе добавок из частичек или нитей углерода, материал приобретает токорассеивающие качества. Сфера использования токорассеивающих покрытий включает серверные, рентгенологические кабинеты и другие подобные помещения.
• токопроводящее покрытие обладает сопротивлением, значение которого колеблется в промежутке 104-106 Ом. Добавки графита в его состав обеспечивают превосходную проводимость и помогают практически сразу же отводить электрический заряд с пола. Оно рекомендовано к укладке в помещениях, где установлены высокочувствительные приборы и оборудование промышленного профиля типа АТС, лабораторий различного типа – операционных или испытательных и т. п.

Все эти виды имеют отличия не только в характеристиках, но также в производственных процессах и технологии укладки.

Производители

Купить сегодня покрытие с такими характеристиками совсем нетрудно, они представлены во многих магазинах, сложнее выбрать реально качественную модель. Вот почему специалисты настоятельно рекомендуют потребовать сертификат соответствия при покупке.

Отметим несколько марок, которые выделяются на строительном рынке своими отличными эксплуатационными качествами: антистатический линолеум

•  Таркетт;
• АСН;
• Forbo (коллекция Smaragd).

Они полностью соответствуют требуемым нормам нейтрализации статических зарядов. В частности, антистатический линолеум Таркетт представлен на рынке тремя моделями:

• iQ GRANIT SD – это гомогенный токорассеивающий ПВХ материал. Он рекомендован к использованию в местах, которые необходимо дополнительно защитить от статического электричества;

• iQ TORO SC – это токопроводящий ПВХ материал самого высокого качества. Поверхность его усилена слоем PUR на основе полиуретана, обеспечивает эффективную электрозащиту в местах, оборудованных высокоточной электроникой;

• ACZENT MINERAL AS от Tarkett — поливинилхлоридный материал, обеспечивающий антистатический эффект. В его основу легли дизайны коллекции Acczent PRO, пользующиеся большой популярностью.

Антистатический линолеум: технология укладки

Монтаж подобного покрытия имеет много тонкостей, характерные только для этой разновидности линолеума. Монтажные работы проводят при 18°C и выше и уровне влажности порядка 30–60%.

▷ Что такое антистатические полы, когда и почему их следует использовать? │ L’Antic Colonial

Знаете ли вы, что существуют антистатические напольные покрытия?

Подобные характеристики позволяют нам инвестировать в безопасное и удобное пространство, где мы можем чувствовать себя непринужденно. Выбор правильного напольного покрытия — сложная задача, но вы должны учитывать не только цвет или материал, который вы выбираете, но и технические характеристики, такие как антистатичность, устойчивость, стабильность и т. д.

Сегодня в этой статье мы поговорим об антистатических полах и о том, как они могут вам помочь. Продолжайте читать для получения дополнительной информации.

Что такое антистатический пол?

Антистатический пол необходим в самых разных сферах деятельности, но он также может оказаться очень полезным в домашних условиях. Это также очень востребованная функция в офисах из-за большого количества статического электричества, которое там накапливается.

Что такое антистатический пол? Как это работает?

Антистатический пол используется для предотвращения образования электростатического разряда. Это, также известное как ESD, представляет собой внезапный поток электричества , который возникает, когда заряженный объект входит в контакт с другой поверхностью. Обычно это не причиняет вреда, хотя может оказаться раздражающим и, в крайних случаях, немного опасным.

 Если статическое электричество является проблемой в вашем доме или офисе,  это напольное покрытие поможет вам решить эту проблему и предотвратить возможные несчастные случаи, связанные с этим. Это ключевой фактор для создания правильной атмосферы в вашем бизнес-центре.

Вы также должны убедиться, что напольное покрытие, которое вы выбираете, действительно антистатично. Способ, которым он подавляет электричество, заключается в создании рассеивающего статическое электричество или проводящего пола. Тем не менее, имейте в виду  , что не все напольные покрытия с рассеивающими или проводящими свойствами будут антистатическими.

Итак, для проверки антистатических свойств напольного покрытия, которое вы выбираете, рекомендуем обратиться к профессионалу  или эксперта, который поможет вам принять правильное решение.

Почему стоит выбрать антистатические полы

Как эксперты в области технологий и напольных покрытий, мы знаем, что большинство отраслей и крупных компаний нуждаются в установке антистатических полов на своих объектах. Какую пользу вы можете извлечь из этого? Здесь вы найдете все преимущества, которые вы получите от этого.

Задерживают статические заряды

 Конечно, первым пунктом в этом списке должны быть их антистатические характеристики. Внезапный удар током, хотя это и не кажется таким страшным, может быть довольно опасным  , так как при избытке статического электричества может спровоцировать пожары и взрывы.

Обеспечить безопасность работников так же просто, как установить антистатический пол.

Легче чистить

Содержание пола в чистоте необходимо для предотвращения накопления статического электричества. Грязь может повредить особенности этих типов напольных покрытий  и ухудшить их антистатические свойства. Так что чистка кажется проблемой.

Антистатический пол обычно изготавливается из винила или ламината, который легко мыть. Вам нужно будет только удалить грязь и использовать влажную ткань с гелем. В отличие от других типов полов,  вам не придется их полировать.

→  Ламинированные и виниловые полы: что выбрать?

Простота установки

Антистатические напольные покрытия L’Antic Colonial изготовлены из виниловых ламелей. Существуют различные типы установки: откидной замок, замок, приклеивание и свободная укладка . Кроме того, некоторые из них поставляются в рулонном формате.

Отличительной чертой винилового пола является то, что его очень легко укладывать , и вам не нужно будет делать какие-либо работы или снимать старый пол — его можно положить поверх него.

Идеально подходит для любого типа помещений

Вам кажется, что в сухие зимние месяцы накапливается слишком много статического электричества? Антистатические полы идеально подходят для вас, но найдете ли вы дизайн, который вам нужен для вашего офиса?

Благодаря универсальности виниловых напольных покрытий существует широкий ассортимент продукции, из которой можно выбрать  . Этот материал может придать вам естественный вид дерева, а также мягкость коврового покрытия. Какой бы дизайн вам ни понадобился, вы его найдете.

Устойчивость и прочность

Еще одно свойство, необходимое для обеспечения долговечности выбранной вами конструкции, заключается в том, чтобы знать, что установленный пол устойчив к сильным ударам и высокой частоте использования . В розничных магазинах и офисах они еще более подвержены порче.

Вы принимаете это во внимание?

Низкие эксплуатационные расходы

Наконец, антистатические напольные покрытия, которые вы найдете в L’Antic Colonial, не требуют особого ухода, чтобы оставаться как новые в течение длительного времени. Правильная установка и процедура очистки сохранят его таким же, как в первый день.

Какие существуют типы антистатических полов?

В L’Antic Colonial мы стремимся обеспечить как можно больше разнообразия, делая качество и технологии нашими главными ценностями. Благодаря этому мы можем предложить вам широкую линейку антистатических напольных покрытий , которые адаптируются к любой поверхности и декору:

• Linkfloor Authentic : имитирует текстуру и свойства натурального дерева для естественной и уютной обстановки.
• Линкфлор Эко : для индустриального и современного образа мы рекомендуем вам эту коллекцию, которая воссоздает эстетику бетонного пола.
• Linkfloor Grain:  плетеный материал, который согревает ноги. Идеально подходит для создания теплой атмосферы в вашем доме.

Помимо этого, в наших каталогах есть и другие коллекции, которые ждут своего открытия. Мы рекомендуем вам продолжать изучение нашего интерактивного каталога, чтобы найти идеальный антистатический пол для вас.

Если вам нужна помощь в принятии решения и вы хотели бы рассчитывать на экспертный совет, свяжитесь с нашими специалистами, и они окажут вам необходимую помощь.

В L’Antic Colonial мы хотим мотивировать вас на создание невероятных и безопасных пространств.

Позвольте нам вдохновить вас.

Виниловая плитка с защитой от статического электричества

Виниловая плитка с защитой от статического электричества

Виниловые полы с защитой от статического электричества идеально подходят для чистых помещений и компьютерных залов, для оптоволоконных, электронных и фармацевтических производств, а также везде, где требуется защита от статического разряда. Наш специализированный и уникальный производственный процесс придает нашему ESD качества, которые делают его долговечным, практичным и экономичным. Сочетание токопроводящей плитки и надлежащей токопроводящей обуви удерживает напряжение на теле ниже 8 вольт. Электрический диапазон для нашей проводящей плитки составляет 2,5×10 9 .0131 4 до 1,0×10 ⁶ . Электрический диапазон для нашей рассеивающей статические заряды плитки составляет от 1,0×10 ⁶ до 1,0×10 ⁸ .

• особенности
• сертификаты
• технические
• продукты excelsior

особенности

виниловая плитка esd

• Изготовлено с использованием пластификатора на биологической основе, не содержащего фталатов, из быстро возобновляемых ресурсов. Сделано в США и соответствует критериям FloorScore ^® , NSF332 Platinum и CHPS.

• Глянцевая поверхность устраняет необходимость финишной обработки пола – легко полируется до блеска и устойчива к воздействию обычных химикатов и припоя. Доступны плитки размером 12″ x 12″, 24″ x 24″ или 36″ x 36″ x 1/8″. Доступны плитки размером 24 x 24 дюйма и 36 x 36 дюймов с предварительно прорезанными канавками для монтажа при помощи термосварки.

• Выдерживает нагрузки тяжелого оборудования без остаточных вмятин даже в условиях прокатной нагрузки до 2000 фунтов на кв. дюйм.

• Пожизненная гарантия проводимости. Обеспечивает постоянные проводящие свойства. 10-летняя ограниченная гарантия на износ.

• Соответствует или превосходит все стандарты ESD ASTM F150, NFPA 99 и ANSI/ESD S7.1 – 2005.

• Доступны все цвета по единой цене.

сертификаты

технические

технические документы

Roppe ESD Vinyl – технические данные

Roppe ESD Vinyl – представление продукта

9000 2 Напольное покрытие Roppe ESD – Установка

Виниловое покрытие Roppe ESD – Уход и техническое обслуживание

Roppe ESD Половая медная полоса – технические данные

Гарантия Roppe

Продукты excelsior

Щелкните здесь, чтобы просмотреть всю линейку продуктов Excelsior для технического обслуживания.

Виниловые краски esd

Декларация о безопасности для здоровья — виниловая антистатическая плитка ESD

Виниловая антистатическая плитка Roppe ESD представляет собой виниловое напольное покрытие, предназначенное для предотвращения повреждений, связанных с электростатическим разрядом (ЭСР). Чтобы контролировать статический заряд, Roppe сочетает проводящую или рассеивающую виниловую плитку со специально разработанным проводящим клеем. Это создает токопроводящий путь, который позволяет статическому электричеству проходить через плитку и вдоль клея к точке заземления. Это делает виниловые напольные покрытия Roppe ESD эффективным решением первого выбора для контроля нежелательного напряжения тела человека в местах, где подвижность сотрудников не может быть ограничена заземляющими браслетами. Виниловая плитка Roppe ESD с контролем статического электричества изготовлена ​​из биопластификатора и не содержит вторичного сырья, что исключает возможность загрязнения ортофталатами. Эти продукты производятся без использования токсичных тяжелых металлов, таких как свинец, кадмий, хром VI или мышьяк, а используемая смола ПВХ производится без использования ртутных элементов и асбестовых мембран. Состав виниловой антистатической плитки Roppe проверен в соответствии с текущими авторитетными списками и не содержит веществ, вызывающих очень большую озабоченность (SVHC) в списке кандидатов REACH, или веществ, ограниченных REACH. Щелкните здесь, чтобы просмотреть полную декларацию в формате PDF.

Экологическая декларация продукта

Эта экологическая декларация продукта предоставляется членами Института эластичных напольных покрытий (RFCI), которые являются экологическими лидерами в отрасли строительных материалов, постоянно разрабатывая новые программы, которые поощряют и вознаграждают производителей напольных покрытий за снижение воздействия на окружающую среду. своей продукции. Эти программы включают в себя: FloorScore для качества воздуха в помещении, NSF/ANSI-332 для экологической устойчивости продукта, а также этот средний по отрасли EPD, который признает важность прозрачности, предоставляя информацию о сырье, производстве и воздействии эластичных напольных покрытий на окружающую среду.
